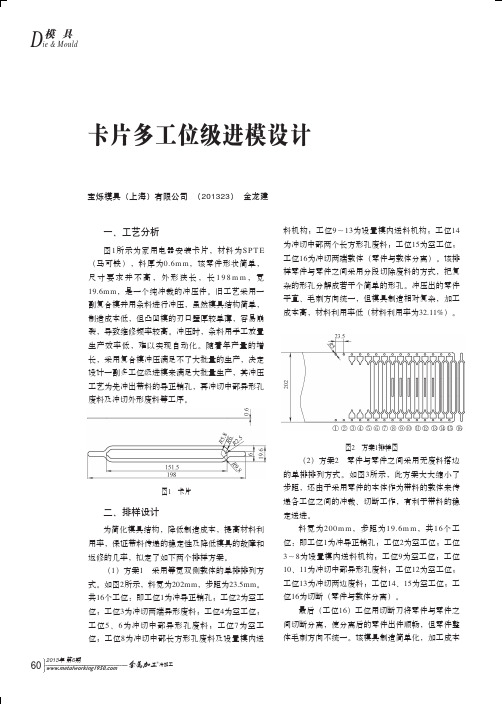

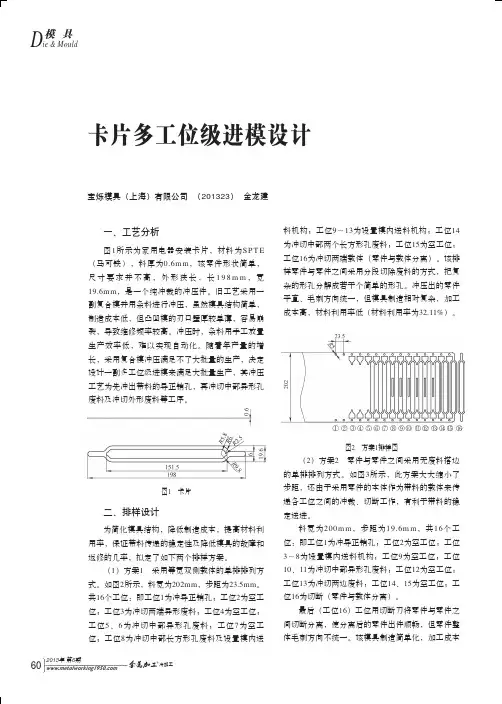

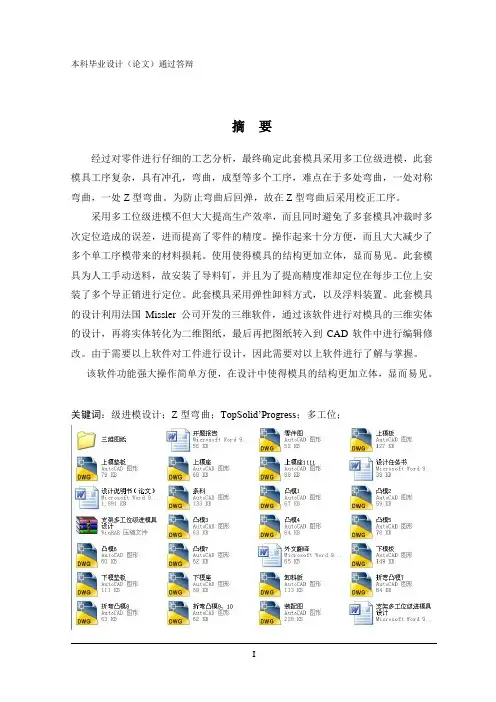

摘要经过对零件进行仔细的工艺分析，最终确定此套模具采用多工位级进模，此套模具工序复杂，具有冲孔，弯曲，成型等多个工序，难点在于多处弯曲，一处对称弯曲，一处Z型弯曲。
为防止弯曲后回弹，故在Z型弯曲后采用校正工序。
采用多工位级进模不但大大提高生产效率，而且同时避免了多套模具冲裁时多次定位造成的误差，进而提高了零件的精度。
操作起来十分方便，而且大大减少了多个单工序模带来的材料损耗。
使用使得模具的结构更加立体，显而易见。
此套模具为人工手动送料，故安装了导料钉，并且为了提高精度准却定位在每步工位上安装了多个导正销进行定位。
此套模具采用弹性卸料方式，以及浮料装置。
此套模具的设计利用法国Missler 公司开发的三维软件，通过该软件进行对模具的三维实体的设计，再将实体转化为二维图纸，最后再把图纸转入到CAD软件中进行编辑修改。
由于需要以上软件对工件进行设计，因此需要对以上软件进行了解与掌握。
该软件功能强大操作简单方便，在设计中使得模具的结构更加立体，显而易见。
关键词：级进模设计；Z型弯曲；TopSolid’Progress；多工位；AbstractThrough the process of spare parts, carefully finally determined by the mold multi-position pressure, this set of mould process complex, punching, bending, molding multi-process.it is difficult, in a symmetric curved, bending, a Z bending. To prevent bent, after springback using bend in the Z after correction.Using multi-position progressive not only greatly improve the production efficiency, but also avoid the mold cutting position when the error caused by many times, and improve the precision of parts. It is convenient, and operating more than a single procedure greatly reduce the material loss modulus. Using three-dimensional structure of mould makes more, obvious. This set of mould for manually feed installation guide material, and in order to improve the precision positioning in each step but must install a cubicle than guide pin location. This set of mould using elastic and unloading float device. This set of mold design and use of Missler French company development TopSolid 'safely through the 3d software, software for mould design, three-dimensional entity 2d drawings will be converted into the drawing, and finally to edit changes in CAD software. Due to the need for the software design, and therefore need for more understanding and mastering software.This powerful tool for easy operation, in the design of die structure more stereo, obviously.Keywords: progressive die design;Z bending; TopSolid’Progress; Many stations.目录1 绪论 (1)1.1 概述 (1)1.2 冲压技术的进步 (1)1.3冲压的基本工序及模具 (2)1.4 模具的发展与现状 (3)1.5模具CAD/CAE/CAM技术 (3)2冲压工艺方案的确定 (6)2.1工件工艺分析 (6)2.1.1工件外形尺寸 (6)2.1.2工件的材料性能 (7)2.1.3工件的工艺分析 (7)2.1.4 模具类型的确定 (8)2.2排样设计 (10)2.2.1排样搭边的取值 (10)2.2.2条料的利用率 (11)2.2.3排样图设计 (12)2.2.4排样方案的确定 (13)2.2.5模具压力中心的确定 (14)3模具的零件设计及尺寸计算。

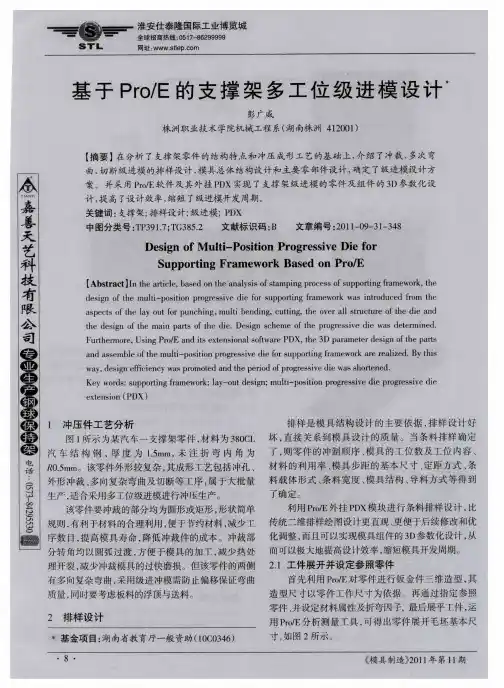

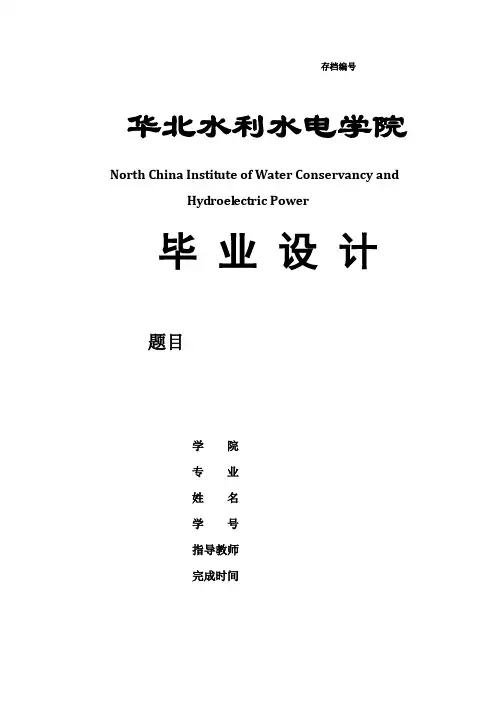

存档编号华北水利水电学院North China Institute of Water Conservancy andHydroel ectric Power毕业设计题目学院专业姓名学号指导教师完成时间独立完成与诚信声明本人郑重声明：所提交的毕业设计（论文）是本人在指导教师的指导下，独立工作所取得的成果并撰写完成的，郑重确认没有剽窃、抄袭等违反学术道德、学术规范的侵权行为。
文中除已经标注引用的内容外，不包含其他人或集体已经发表或撰写过的研究成果。
对本文的研究做出重要贡献的个人和集体，均已在文中作了明确的说明并表示了谢意。
本人完全意识到本声明的法律后果由本人承担。
毕业设计（论文）作者签名：指导导师签名：签字日期：签字日期：毕业设计（论文）版权使用授权书本人完全了解华北水利水电学院有关保管、使用毕业设计（论文）的规定。
特授权华北水利水电学院可以将毕业设计（论文）的全部或部分内容公开和编入有关数据库提供检索，并采用影印、缩印或扫描等复制手段复制、保存、汇编以供查阅和借阅。
同意学校向国家有关部门或机构送交毕业设计（论文）原件或复印件和电子文档（涉密的成果在解密后应遵守此规定）。
毕业设计（论文）作者签名：导师签名：签字日期：签字日期：随着现代工业的发展，模具行业也得到了长足的发展，模具尤其是冲压模具在国民经济中的地位也更加重要。
经过对角垫的生产批量、零件质量以及零件结构的分析研究，确定用冲压的方法完成生产。
针对角垫的冲裁工艺性和弯曲工艺性，分析比较了单工序模、复合工序模和级进模的优缺点，并最终确定使用级进模完成生产。
进行了压力中心、工艺力及模具工作部分尺寸与公差的计算以及冲压设备的选用。
具体分析了模具的主要零部件的设计与制造，编制了重要零件的加工工艺过程。
列出了模具所需零件的详单，并给出了合理的模具装配图。
总体来说，该模具是一副典型的多工位级进模，包括了冲孔、弯曲、落料等工艺，共用了九个工位完成了全部冲压工艺，其中有三个空工位，保证了凹模板的强度要求。

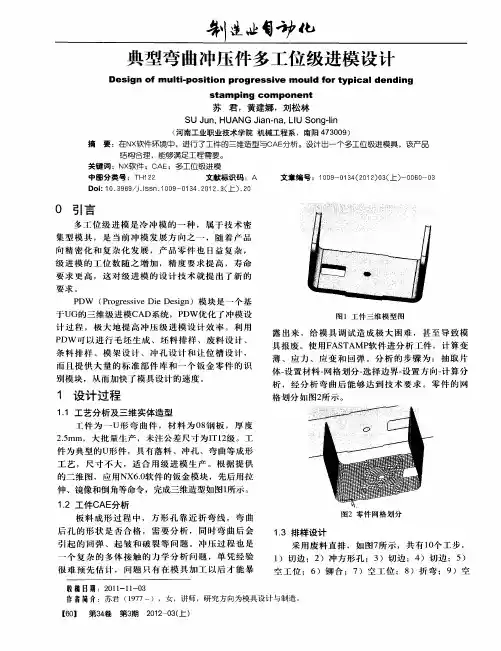

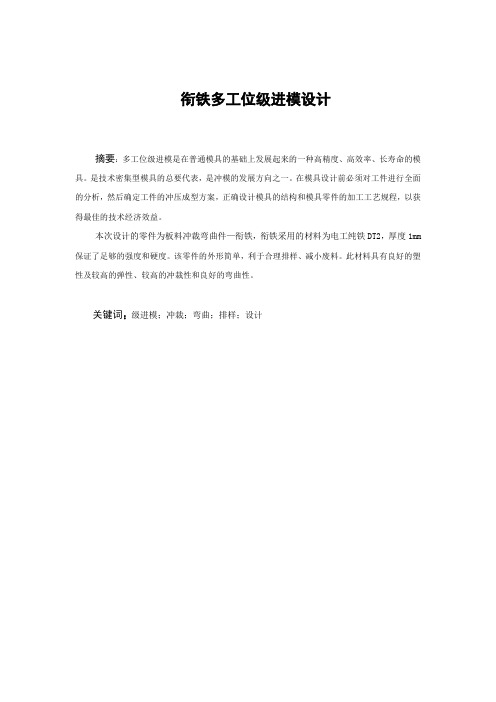

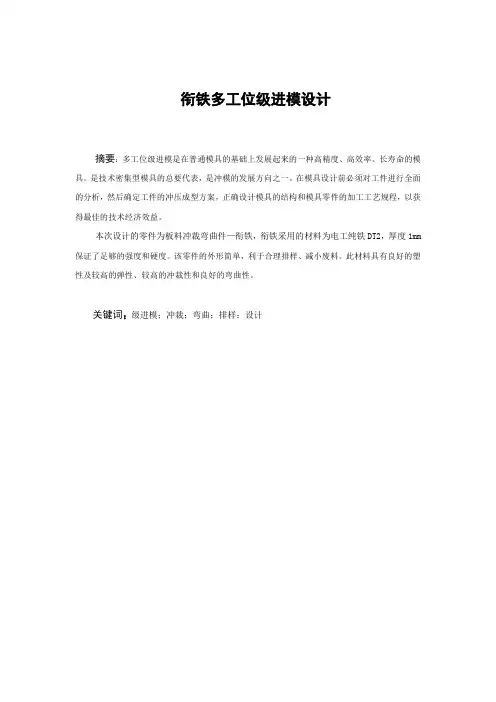

衔铁多工位级进模设计摘要：多工位级进模是在普通模具的基础上发展起来的一种高精度、高效率、长寿命的模具。
是技术密集型模具的总要代表，是冲模的发展方向之一。
在模具设计前必须对工件进行全面的分析，然后确定工件的冲压成型方案，正确设计模具的结构和模具零件的加工工艺规程，以获得最佳的技术经济效益。
本次设计的零件为板料冲裁弯曲件—衔铁，衔铁采用的材料为电工纯铁DT2，厚度1mm 保证了足够的强度和硬度。
该零件的外形简单，利于合理排样、减小废料。
此材料具有良好的塑性及较高的弹性、较高的冲裁性和良好的弯曲性。
关键词：级进模；冲裁；弯曲；排样；设计D esign of The M ulti-P osition P rogressive D ie ForThe Armature I ronAbstract : Multi-position progressive which is developed on the basis o f the general mold isa mold of high precision, high efficiency,and high durability. Multi-position progressive that is the development of mold is the present of technology-intensive mol. A comprehensive analysis of the workpiece must be made before the mold design. Making a workpiece program and designing the structure correctly after the analysis.The parts of the design is bengding sheet metal parts-the armature iron that is made by electrical iron DT2.The thickness of the iron is 1mm which can ensure the strength and the hardness. The parts is of simple shape that conducive to a layout and reducing waste. The blanking of the material is good and it has good plasticity.Key words: progressive die; punching; bending; layout; design1 前言1.1 概述冷冲压工艺操作简单，便于实现机械化和自动化，适合于较大批量零件的生产，其制品一般都不需要进一步的机械加工，尺寸精度和互换性也都比较好。
