第二章晶体缺陷固体在热力学上最稳定的状态是处于0K温度时的完整晶体状态，此时，其内部能量最低。
晶体中的原子按理想的晶格点阵排列。
实际的真实晶体中，在高于0K的任何温度下，都或多或少的存在着对理想晶体结构的偏离，即存在着结构缺陷。
结构缺陷的存在及其运动规律，对固体的一系列性质和性能有着密切的关系，尤其是新型陶瓷性能的调节和应用功能的开发常常取决于对晶体缺陷类型和缺陷浓度的控制，因此掌握晶体缺陷的知识是掌握材料科学的基础。
晶体缺陷从形成的几何形态上可分为点缺陷、线缺陷和面缺陷三类。
其中点缺陷按形成原因又可分为热缺陷、组成缺陷（固溶体）和非化学计量化合物缺陷，点缺陷对材料的动力性质具有重要影响。
本章对点缺陷进行重点研究，对线缺陷的类型和基本运动规律进行简要的介绍，面缺陷的内容放在表面和界面一章中讲解。
第一节热缺陷一.热缺陷定义当晶体的温度高于绝对0K时，由于晶格内原子热振动，使一部分能量较大的原子离开平衡位置造成的缺陷。
由于质点热运动产生的缺陷称为热缺陷。
二.热缺陷产生的原因当温度高于绝对温度时，晶格中原子热振动，温度是原子平均动能的度量，部分原子的能量较高，大于周围质点的约束力时就可离开其平衡位置，形成缺陷。
三.热缺陷的基本类型1.肖特基缺陷如果表面正常格点上的原子，热起伏过程中获得能量离开平衡位置但并未离开晶体，仅迁移到晶体表面外新表面的一个位置上，在原表面格点上留下空位。
原子的迁移相当于空位的反向迁移，表面的空位移至晶体的内部。
显然，在产生肖特基缺陷晶体会增大体积。
为了维持晶体的电中性，正、负离子空位同时按化学式关系成比例产生。
2.弗伦克尔缺陷晶格热振动时，一些原子离开平衡位置后挤到晶格的间隙位置中形成间隙原子，而原来的结点形成空位。
此过程中，间隙原子与空位成对产生，晶体体积不发生变化。
四 .缺陷化学 1.缺陷表示方法在克劳格.明克符号系统中，用一个主要符号来表明缺陷的种类，用一个下标来表示缺陷的位置，缺陷的有效电荷在符号的上标表示，如“·”表示正电，“’”表示负电，“×”表示中性。

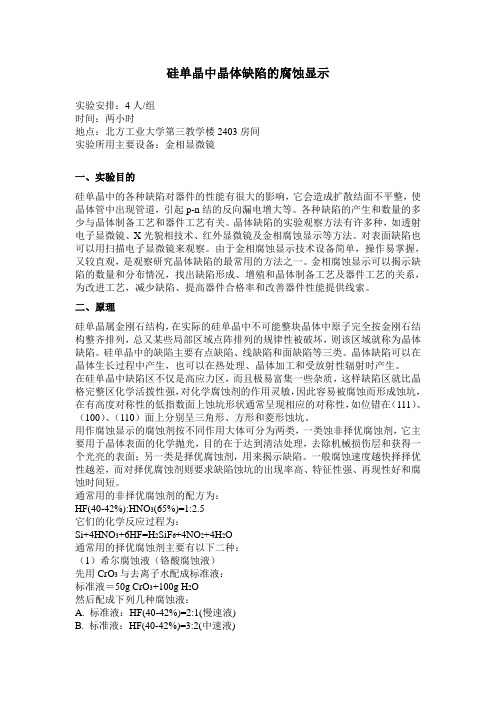

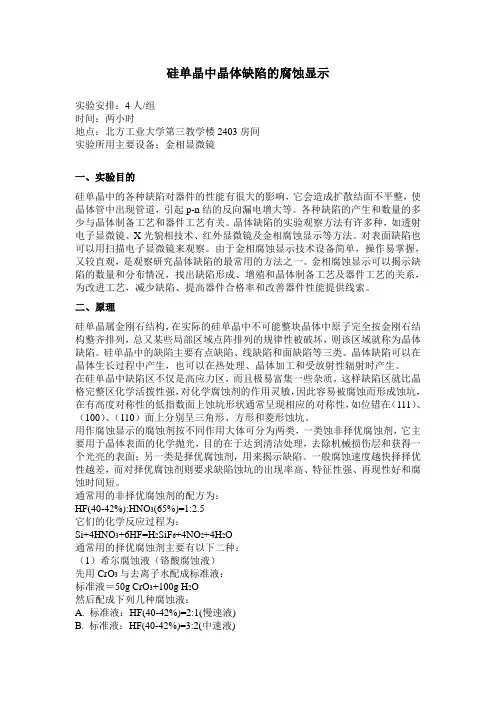

硅单晶中晶体缺陷的腐蚀显示实验安排：4人/组时间：两小时地点：北方工业大学第三教学楼2403房间实验所用主要设备：金相显微镜一、实验目的硅单晶中的各种缺陷对器件的性能有很大的影响，它会造成扩散结面不平整，使晶体管中出现管道，引起p-n 结的反向漏电增大等。
各种缺陷的产生和数量的多少与晶体制备工艺和器件工艺有关。
晶体缺陷的实验观察方法有许多种，如透射电子显微镜、X光貌相技术、红外显微镜及金相腐蚀显示等方法。
对表面缺陷也可以用扫描电子显微镜来观察。
由于金相腐蚀显示技术设备简单，操作易掌握，又较直观，是观察研究晶体缺陷的最常用的方法之一。
金相腐蚀显示可以揭示缺陷的数量和分布情况，找出缺陷形成、增殖和晶体制备工艺及器件工艺的关系，为改进工艺，减少缺陷、提高器件合格率和改善器件性能提供线索。
二、原理硅单晶属金刚石结构，在实际的硅单晶中不可能整块晶体中原子完全按金刚石结构整齐排列，总又某些局部区域点阵排列的规律性被破坏，则该区域就称为晶体缺陷。
硅单晶中的缺陷主要有点缺陷、线缺陷和面缺陷等三类。
晶体缺陷可以在晶体生长过程中产生，也可以在热处理、晶体加工和受放射性辐射时产生。
在硅单晶中缺陷区不仅是高应力区，而且极易富集一些杂质，这样缺陷区就比晶格完整区化学活拨性强，对化学腐蚀剂的作用灵敏，因此容易被腐蚀而形成蚀坑，在有高度对称性的低指数面上蚀坑形状通常呈现相应的对称性，如位错在（111）、（100）、（110）面上分别呈三角形、方形和菱形蚀坑。
用作腐蚀显示的腐蚀剂按不同作用大体可分为两类，一类蚀非择优腐蚀剂，它主要用于晶体表面的化学抛光，目的在于达到清洁处理，去除机械损伤层和获得一个光亮的表面；另一类是择优腐蚀剂，用来揭示缺陷。
一般腐蚀速度越快择择优性越差，而对择优腐蚀剂则要求缺陷蚀坑的出现率高、特征性强、再现性好和腐蚀时间短。
通常用的非择优腐蚀剂的配方为：HF(40-42%):HNO3(65%)=1:2.5它们的化学反应过程为：Si+4HNO3+6HF=H2SiF6+4NO2+4H2O通常用的择优腐蚀剂主要有以下二种：（1）希尔腐蚀液（铬酸腐蚀液）先用CrO3与去离子水配成标准液：标准液＝50g CrO3+100g H2O然后配成下列几种腐蚀液：A. 标准液：HF(40-42%)=2:1(慢速液)B. 标准液：HF(40-42%)=3:2(中速液)C. 标准液：HF(40-42%)=1:1(快速液)D. 标准液：HF(40-42%)=1:2(快速液)一般常用的为配方C液，它们的化学反应过程为：Si+CrO3+8HF=H2SiF6+CrF2+3H2O(2)达希腐蚀液达希（Dash）腐蚀液的配方为：HF(40-42%):HNO3(65%):CH3COOH(99%以上)＝1:2.5:10硅单晶中不同种类的缺陷需选用上述不同的配方，采用不同的腐蚀工艺。
晶体缺陷显示实验指导实验名称：晶体缺陷显示实验实验目的：1、了解掌握硅单晶片研磨、热处理、化学抛光和化学腐蚀的操作方法。
2、学会在金相显微镜下观测硅单晶中的位错或点缺陷。
实验内容：在硅单晶（选〈111〉晶向）片上通过研磨和热处理、化学抛光和化学腐蚀的方法显示晶体缺陷。
用“非择优腐蚀剂”进行表面化学抛光；然后用“择优腐蚀剂”进行化学腐蚀来揭示晶体缺陷。
在金相显微镜下观测硅晶体位错或漩涡缺陷（点缺陷）的腐蚀坑，根据显示的腐蚀坑数目来计算缺陷密度。
实验原理：1、常用的“非择优腐蚀剂”为：HF (40—42 %)：HNO3 (65%) = 1：2.5。
主要用于硅片表面化学抛光，以达到表面清洁处理，去除机械损伤层，获得光亮表面的目的。
（其反应原理为：Si + 4HNO3 + 6HF = H2SiF6 + 4NO2↑+4 H2O ）2、常用的“择优腐蚀剂”为：标准液：HF (40—42 %) = 3:1慢速液标准液：HF (40—42 %) = 2:1中速液标准液：HF (40—42 %) = 1:1中速液标准液：HF (40—42 %) = 1:2快速液（其中标准液为：CrO3：H2O = 1：2 重量比）。
用来揭示缺陷，一般来说腐蚀速度越快，择优性越差。
根据现在气温我们选1:1的中速液。
（其反应原理为：Si + CrO3 + 8HF = H2SiF6 + CrF2 + 3H2O ）硅晶体中位错线或点缺陷附近晶格发生畸变，不稳定。
位错或漩涡缺陷在硅片表面露头处周围，腐蚀速度比较快，从而形成缺陷腐蚀坑（如图）。
腐蚀坑的数目可在金相显微镜中数出，单位面积内腐蚀坑的数目称为缺陷密度。
三角坑是因为硅（111）面容易显露出来的结果。
实验方法和步骤：1、用14μ刚玉细砂在玻璃板上研磨硅片30—40分钟。
2、在ZKL—1F型石英管扩散炉中对硅片进行退火处理1小时。
3、带上乳胶手套，在通风橱中用量筒、烧杯配适当量的“非择优腐蚀剂”，将硅片放入其中进行抛光，时间大约3—4分钟，以试剂变成棕黄色并冒烟为准。
