船舶通讯VHF

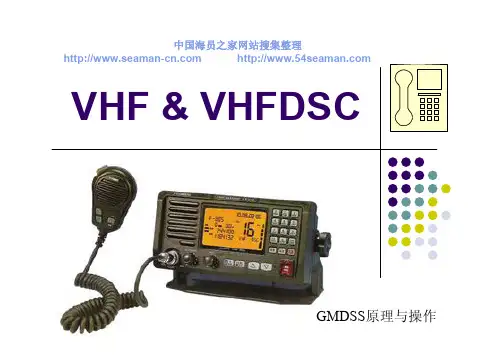

中国海员之家网站搜集整理http://www.seaman­ VHF & VHFDSCGMDSS原理与操作一、VHF设备的主要通信功能1. 水上近距离无线电通信l甚高频只能直线传播，受视距限制，理论上约 100海里，实际正常范围30~50海里左右。

l为避免相互干扰，一般限制发射功率：船台：25W/1W2. 工作频段为156—174MHzl频率f：156M~174MHzl波长λ=c / f =3*10 8 / 156M~174MHz =1.72~1.92m≈2ml天线体积小，安装方便。

3. 可实现通信：l A1海区：船←→岸无线电通信l 船←→船通信（驾驶台之间）l 现场通信（搜救作业）二、VHF无线电设备的配备要求根据1988年SOLAS公约修正案要求：l海上船舶必须配备——具有无线电话和数字 选择性呼叫（DSC）通信功能的甚高频(VHF) 无线电通信设备l船舶还应配备3台(300一500总吨船舶可以配 备2台)救生艇筏上使用的双向VHF无线电话通信设备l对仅航行在A1海区的船舶可以配备VHF CH70 EPIRB，用以代替卫星EPIRB实现遇险报警。

三. VHF—TEL 通信功能l港口引航业务、船舶动态业务通信。

l公众通信。

在A1海区船舶能通过该海区的VHF 海岸电台和陆上电话网用户进行通信。

l驾驶台对驾驶台通信。

实现船舶操作、安全 避让、船舶移动等通信。

l近距离搜救协调通信，搜救现场通信。

海上 VHF通信波段CH16信道是无线电话遇险和安全 频率。

l VHF CH16信道的值守。

四. VHF—DSC呼叫功能l遇险报警、遇险收妥。

l紧急、安全、常规呼叫。

l打直拨电话（在A1海区可以实现船经岸与陆上 电话网用户的自动连接。

）l自动值守（VHF CH70 DSC值守机）。

l AIS（自动识别系统）采用数字通信技术，工 作在VHF波段，实现了船位的自动播发和收集，及对附近船舶的监测。

海事vhf技术参数
海事VHF技术参数包括以下几个方面：
1. 工作频率范围：按照国际海事通信的统一规定，海上船用VHF的工作频率范围是发射频率从 MHz到 MHz，接收频率从 MHz到 MHz。

2. 常用通信频道：常用的通信频道有70频道（VHF DSC遇险报警频道）和16频道（遇险和安全呼叫预留的频道，也可用来呼叫其他船只和与陆上电台联系）。

3. 传播方式：VHF无线电波主要靠空间波传播，传播范围为视距范围。

地面上的VHF无线电通信设备通信距离与天线高度和发射功率有关，天线越高、发射功率越大，VHF电波传播范围越广。

4. 发射功率和传播范围：船载VHF无线电话一般发射功率是25W，传播范围正常值约25海里；便携式手持VHF对讲机一般发射功率不超过5W，当发射功率是5W时，传播范围约3 海里；当发射功率是1W时，在无障碍的开阔地带通信距离大于1海里。

5. 无线电通信方式：VHF是一种无线电通信方式，由海岸电台和船载VHF 设备组成，是船舶和VTS中心的主要通信手段。

6. 通信距离：理论上VHF的通信距离约为100海里，但实际正常通信范围在30至50海里之间。

需要注意的是，由于船舶活动范围特别广阔，使用环境比较恶劣，海上温度、湿度变化较大，船用无线电话的专业性特别强，要适应全球海上安全航行的需要，工作频率也是全球统一的。

根据SOLAS公约第Ⅳ章的规定，所有客
船和300总吨及以上的货船，应设有一台VHF无线电话设备。

同时，中华
人民共和国船舶检验局船规字[1998]446号规定：20 m及以上的非国际航
行海船，应设有一台VHF无线电话设备。

船舶信号与VHF（中文）一、通信的种类1)视觉信号通信视觉信号通信是在视距范围类的通信，包括：1.灯光通信——利用闪光信号灯发出的莫尔斯信号传递信息。

2.旗号通信——利用一面或数面信号旗组成不同的信号码传递信息。

3.手旗或手臂通信——双手各执一面信号旗或只用双臂变换不同的部位发出莫尔斯信号传递信息。

2)声响信号通信1.声响信号通信——通过船舶雾角、号钟、汽笛等发生器具发出莫尔斯信号传递信息。

2.强力扬声器喊话通信——利用扬声器近距离与对方喊话传递信息。

3）无线电通信利用无线电设备进行距离较远的通信，包括：1.无线电通报——用电键发出莫尔斯无线电信号传递信息。

2.无线电话通信——利用无线电话设备在中频、高频、甚高频等频带上通过直接对话或发出信号码语传递信息。

二、ICS规则内容在中国籍海船上使用的中文版《国际信号规则》以英文版规则翻译而成，其内容大致可以分为三部分：第一部分是正文，共有14章，包括各种信号通信的方法、程序、定义及规则等，供所有通信者共同遵守执行和使用。

第二部分是通信时可能用到的信号码及其所代表的实际意义，分别用中英文列出，供通信者选用。

这部分是《国际信号规则》的主体。

第三部份为附录，包括遇险信号、求生信号、呼救发信程序及安全电信的收听等，供紧急情况下参考使用。

通信中应尽可能首先使用明语，即互相听得懂的语言。

但当彼此因语言隔阂无法使用明语通信时，就必须用一种共同约定的且能代表一定实际意义的信号码来代替明语。

《国际信号规则》中的信号码包括：单字母信号码、双字母信号码即“通用部分”和三字母信号码即“医疗部分”。

三、回答旗用途表示“回答”及“通信结束”的程序符号；表示数字中的小数点的位置；表示军舰正在与商船用国际信号规则进行通信。

四、通信要术的编码（解码）（1）船名和地名：信号码信文中的船名和地名用字母直接拼出。

（2）方位（Azimuth or Bearing）方位由A加上三位数字表示，从000—359顺时针方向计算。

渔业船舶无线电通信、航行及信号设备配备要求一、前言渔业船舶是进行渔业活动的重要工具，其船舶无线电通信、航行及信号设备的配备对保障船舶安全、提高渔业效率具有重要意义。

为加强渔业船舶无线电通信、航行及信号设备的管理，提升渔业船舶的安全性和效益，本文将探讨渔业船舶无线电通信、航行及信号设备的配备要求。

二、渔业船舶无线电通信设备配备要求1. VHF海事移动业务船舶站根据《渔业船舶无线电通信管理办法》，渔业船舶应配备VHF海事移动业务船舶站设备，并在全程保持24小时开机状态，确保在渔业作业中能够及时接收、回答海区管理、救助机构和其他渔船的通信信息。

2. 手提式VHF海事移动业务船舶站渔业船舶应备有手提式VHF海事移动业务船舶站，以备在紧急情况下进行船舶内部通信和紧急呼叫。

3. 甲类全球卫星定位系统设备渔业船舶应当装备甲类全球卫星定位系统设备，必须开机全天候作业，并能进行24小时不间断的全球卫星定位。

4. 手提式EPIRB渔业船舶装备手提式EPIRB，以备紧急求援时使用。

三、渔业船舶航行设备配备要求1. 罗经渔业船舶应当配备罗经，以确保航行定位的准确性。

2. GPS导航设备渔业船舶需要安装GPS导航设备，以提供准确的航行信息和定位。

3. 航行灯光设备渔业船舶应当安装完好的航行灯光设备，以保证夜间航行的安全。

4. 航行雷达渔业船舶需安装航行雷达，以提供航道、其他船只等相关信息，确保航行安全。

四、渔业船舶信号设备配备要求1. 再生水反渗透系统渔业船舶应安装再生水反渗透系统，以满足船上人员饮用、生活所需。

2. 无线通联方式或卫星通联方式渔业船舶需配备无线通联方式或卫星通联方式，以保持与岸上通联的渠道畅通。

3. 船舶广播装置渔业船舶需装备船舶广播装置，以接收渔业禁渔通告等相关信息。

4. 救生信号和救生设备渔业船舶需备有救生信号和救生设备，以保障船员在海上安全。

五、结语渔业船舶无线电通信、航行及信号设备的配备是渔业生产保障和船舶安全保障的重要环节。

VHF设备的应用场景和通用操作步骤一、引言VHF（Very High Frequency）设备是一种在无线电通信领域广泛应用的技术。

它在航海、航空、军事、紧急救援等领域起着重要的作用。

本文将探讨VHF设备的应用场景及其通用操作步骤。

二、VHF设备的应用场景VHF设备在不同领域有着广泛的应用，主要包括以下几个方面：1. 航海领域：在航海中，VHF设备被用于船舶之间的通信、港口指挥、海上救援等。

船舶可以通过VHF设备与岸上的海事部门或其他船只进行通讯，以确保航行安全。

2. 航空领域：VHF设备也被广泛应用于航空领域。

飞行员可以使用VHF设备与空中交通管制、机场地面人员以及其他飞行器进行通信，以保证空中交通的安全和顺畅。

3. 军事领域：在军事领域，VHF设备被用于军事通信、指挥协调、情报传递等重要用途。

其稳定的信号传输和较远的覆盖范围，使其成为军方的重要通信工具。

4. 紧急救援领域：VHF设备也是紧急救援工作中必不可少的工具。

在海上、山区等环境中，VHF设备可以帮助救援人员与被困者进行通信，提供准确的救援指导。

5. 其他领域：除上述领域外，VHF设备还被用于警察、消防等公共安全行业，以及工程施工、户外运动等领域。

三、VHF设备的通用操作步骤下面将介绍VHF设备的通用操作步骤，以便使用者能够熟练地使用该设备：1. 打开设备：按下设备的电源按钮，等待设备启动完成。

2. 调频频道：选择要使用的频道，通常VHF设备有多个频道可供选择，用户可以根据实际需求进行调频。

3. 发射或接收：在设置好频道后，可以进行发射或接收通信。

按下设备上的发射按钮，对讲机即可发射信号；松开按钮即可进入接收状态，接收来自其他用户的通信。

4. 通信内容：在使用VHF设备进行通信时，务必保持语音清晰、内容准确。

应按照通信礼仪进行沟通，不得擅自占用频道或进行不恰当的通话内容。

5. 结束通信：通信结束后，可以释放发射按钮，表示本次通信结束。

在不使用VHF设备时，应将其关闭，以节省电量。

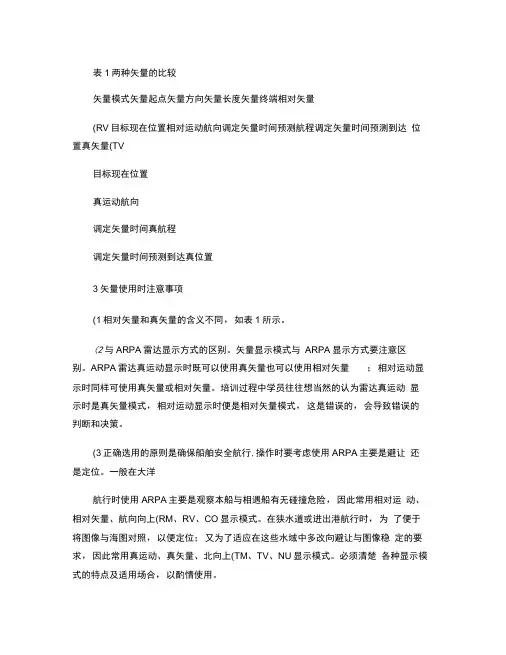

表1两种矢量的比较矢量模式矢量起点矢量方向矢量长度矢量终端相对矢量(RV目标现在位置相对运动航向调定矢量时间预测航程调定矢量时间预测到达位置真矢量(TV目标现在位置真运动航向调定矢量时间真航程调定矢量时间预测到达真位置3矢量使用时注意事项(1相对矢量和真矢量的含义不同，如表1所示。

(2与ARPA雷达显示方式的区别。

矢量显示模式与ARPA显示方式要注意区别。

ARPA雷达真运动显示时既可以使用真矢量也可以使用相对矢量；相对运动显示时同样可使用真矢量或相对矢量。

培训过程中学员往往想当然的认为雷达真运动显示时是真矢量模式，相对运动显示时便是相对矢量模式，这是错误的，会导致错误的判断和决策。

(3正确选用的原则是确保船舶安全航行,操作时要考虑使用ARPA主要是避让还是定位。

一般在大洋航行时使用ARPA主要是观察本船与相遇船有无碰撞危险，因此常用相对运动、相对矢量、航向向上(RM、RV、CO显示模式。

在狭水道或进出港航行时，为了便于将图像与海图对照，以便定位；又为了适应在这些水域中多改向避让与图像稳定的要求，因此常用真运动、真矢量、北向上(TM、TV、NU显示模式。

必须清楚各种显示模式的特点及适用场合，以酌情使用。

4结束语矢量显示模式是IMO要求ARPA的必备显示模式，驾驶员应熟练掌握矢量的特点及其适用场合。

灵活运用矢量模式，有助于快速、正确的判断来船动态，做出正确的避让措施。

*作者:李坚•广州航海高等专科学校硕士讲师参考文献1王世远•航海雷达与ARPA.大连海事大学出版社，200562李义兵.ARPA雷达矢量线航法.世界海运,2005.第12期.3张利昌•谈雷达真尾迹和相对尾迹显示在使用上的比较•航海技术，2008第1期.************************************************船用甚高频（VHF无线电通信是指采用VHF专用频段进行船舶间、船舶内部、船岸间或经岸台与陆上通信转接的船与岸上用户间的无线电通信。

浅谈数字甚高频（VHF）无线电话通信系统数字甚高频（VHF）无线电话通信系统是一种广泛应用于船舶和航空领域的无线通信技术。

它运用了甚高频的频段和数字通信技术，具有高速、高效、可靠的特点，为船舶和飞机提供了优质的通信服务。

本文将就数字甚高频无线电话通信系统进行深入探讨，从其工作原理、优点、应用前景等方面展开讨论。

一、系统结构数字甚高频无线电话通信系统是由基站和终端设备构成的。

基站一般位于海岸或机场等地，提供对终端设备的覆盖，并在通信过程中起到中继、调度的作用。

终端设备则安装在船舶或飞机上，与基站进行通信。

整个系统采用数字通信技术，将语音信号转换为数字信号进行传输，从而保证了通信的稳定性和质量。

系统的工作流程通常为：用户通过终端设备发起通话请求，终端设备将信号发送至基站，基站进行信号处理和调度后，将信号转发给另一方终端设备，完成通话连接。

在整个通话过程中，系统可以实现对话的同时传输数据、位置信息等，满足了用户多样化的通信需求。

二、系统优点1.较大的覆盖范围数字甚高频无线电话通信系统的基站布设一般覆盖范围较广，可以辐射到较远的海域或航线上，为船舶和飞机提供了广泛的通信范围。

用户在海上或空中也可以实现稳定的通信连接，保证了船舶和飞机的通信安全。

2.高速稳定的通信服务采用数字甚高频频段和数字通信技术，系统具有高速、高效、可靠的优点，可以满足用户在航行过程中对通信的多方位需求。

通话质量高，语音传输清晰稳定，极大地提高了通信的可靠性。

3.多功能的应用数字甚高频无线电话通信系统不仅可以实现语音通信，还可以传输数据、位置信息等。

这为用户提供了更加多样化的通信服务，使得系统在船舶和飞机的通信管理、调度以及安全监控等方面有了更大的应用前景。

三、应用前景数字甚高频无线电话通信系统在船舶和航空领域有着广泛的应用前景。

在船舶领域，它可以为船舶提供航行信息通信、安全通话、调度指挥等服务，有效提高了船舶的通信管理效率和安全性。

vhf-dsc的调制方式
VHF-DSC的调制方式
VHF-DSC（Very High Frequency - Digital Selective Calling）是一种用于海上通信的调制方式。

它是一种数字选择呼叫技术，通过无线电信号传输信息，实现海上船舶之间的通信。

下面我将为您介绍VHF-DSC的调制方式。

VHF-DSC的调制方式采用的是频移键控（Frequency Shift Keying，简称FSK）调制技术。

FSK调制是一种通过改变载波频率来实现信息传输的方式。

在VHF-DSC中，低频信号被用来代表二进制数字0，高频信号则代表二进制数字1。

具体来说，VHF-DSC将要传输的信息转换为二进制码流，并将每个二进制位映射为一个频率。

这些频率之间的切换速度非常快，以至于人耳无法分辨出每个频率的变化。

这样一来，接收方就能够根据接收到的频率序列还原出发送方传输的二进制码流。

VHF-DSC的调制方式使得海上通信更加可靠和高效。

相比于传统的模拟调制方式，数字调制具有抗干扰能力强、误码率低等优点。

而频移键控调制技术则是数字调制中常用的一种方式，它能够在有限的带宽内实现高速数据传输。

总结一下，VHF-DSC的调制方式采用的是频移键控调制技术，通过改变载波频率来传输信息。

这种调制方式使得海上通信更加可靠和
高效，为海上航行提供了重要的通信手段。

第三节船舶VHF通信一、码语通信当通信各方因语言隔阂而必须使用信号码语通信时，应遵守国际电信联盟(ITU)制定的现行无线电规则的原则，字母和数字应按照拼读表拼出。

1．字母和数字拼读表2．一般明语通信程序1)初始呼叫与回答：除已有约定外，船舶间或船岸间VHF无线电话通信的初始呼叫与回答均应在CH. 16上进行，待通信联系已建立之后即转入商定的工作频道通话。

其格式为呼叫：—被呼叫船（台）名称或呼号（不超过三次）；—This is—呼叫船（台）名称或呼号（不超过三次）；—在××频道呼叫(on VHF channel××)—over.回答：—呼叫船（台）名称或呼号；—This is—回答船（台）名称或呼号；—over.初始呼叫示例：例1．Ming De，Ming De 明德，明德This is Hou De，Hou De 我是厚德，我是厚德on channel one-six calling over. 在16频道呼叫，请回答。

例2．Port radio，port radio，港口话台，港口话台，This is Hou De，Bravo-Oscar-Alfa-Tango，我是厚德，呼号B-O- A-T，‘ This is Hou De，Bravo-Oscar-Alfa-Tango，我是厚德，呼号B-O-A-T，on channel one-six，over. 在16频道呼叫请回答。

回答初始呼叫：例1．Hou De，Hou De．厚德，厚德，This is Ming De，Ming De，over. 我是明德，我是明德，请讲。

例2．Hou De，Hou De，Bravo-Oscar-Alfa-Tango 厚德，厚德B-O-A-T，This is port radio，over. 我是港口话台，请讲。

2)商定工作频道——转换频道：建立联系之后，应商定并转换到工作频道进行通话。

甚高频(VHF)无线电通信设备是实现水上近距离无线电通信的主要设备，通信距离大约20海里左右，工作频段为156～174MHz。

根据1988年SOLAS公约修正案要求，具有无线电话和数字选择性呼叫（DSC）通信功能的甚高频(VHF)无线电通信设备是海上船舶的基本配备设备之一。

VHF无线电通信设备主要通信功能是能够实现船到岸、岸到船的无线电话通信和DSC呼叫。

VHF 无线电话通信功能(1) 港口引航业务、船舶动态业务通信。

(2) 公众通信。

在A1海区船舶能通过该海区的VHF海岸电台和陆上电话网用户进行通信。

(3) 驾驶台对驾驶台通信。

实现船舶操作、安全避让、船舶移动等通信。

(4) 近距离搜救协调通信，搜救现场通信。

海上VHF通信波段CH16信道是无线电话遇险和安全频率。

（5）VHF CH16信道的值守。

VHF 数字选择性呼叫功能VHF波段DSC的专用信道为VHF CH70信道，主要实现如下功能：（1）遇险报警、遇险收妥、遇险转发。

航行在A1、A2、A3、A4任何海区的船舶，可使用VHF DSC方式可以实现近距离的船到船的遇险报警，遇险收妥以及遇险转发。

如果船舶航行于A1海区，VHF DSC可以实现船到岸DSC遇险呼叫；也可以实现岸到船方向的遇险收妥和遇险转发。

（2）紧急呼叫。

当船舶遇到紧急情况，比如人员落水、船员严重疾病等情况，需要附近其它船舶的紧急帮助或者采取紧急措施，可以在VHF CH70信道上发送一个紧急优先等级的DSC呼叫，再转到约定的信道（非遇险情况下一般使用VHF CH16信道）上进行紧急无线电话通信。

（3）安全呼叫。

当船舶遇到一些影响航行安全的情况，比如航线上发现水上漂流物，需要告知其它船舶，可以在VHF CH70信道上发送一个安全优先等级的DSC 呼叫，再转到约定的信道上进行无线电话安全通信。

（4）常规呼叫。

为了和陆上VHF岸台（A1海区时）或者和附近船舶进行日常VHF 无线电话通信，可以先在VHF CH70信道上发送一个日常优先等级的DSC呼叫，再转到约定的信道上进行无线电话通信。

名词解释：1.视觉信号通信：是在视觉范围内，用肉眼（或供助望远镜）接受信号的一种通信方式。

视觉通信包括手旗或手臂通信、旗号通信、灯光通信、烟火通信、形体通信和音响通信等。

（1）灯光通信：利用闪光信号灯发出的莫尔斯信号传递信息。

是灯光通信器材以各种不同长短闪光表示字母、数字等来进行通信。

（2）旗号通信：利用一面或数面信号旗组成不同的信号码传递信息。

（3）手旗或手臂通信：双手各持一面信号旗或只用双臂变换不同的部位发出莫尔斯信号传递信息。

（4）烟火通信：是用燃烧发光或发烟进行通信联络。

2.声响信号通信1）声响信号通信：是通过船舶汽笛、号钟、雾角等发声器具发出莫尔斯信号传递信息。

（2）强力扬声器喊话通信：利用扬声器在近距离与对方喊话传递信息。

3.无线电通信利用无线电设备进行较远距离的通信。

利用电波在空中传播的方式将书面消息编成电码并远距离传递的通信方式。

、4.明语信文（plain language）：在《国际信号规则》中，明语指英语，这是不同国籍的船员之间的共同语言。

5.码语信文(信号码信文)（code language）：由《国际信号规则》中列出的信号码或者他们的组合来表达的信文，在通信双方之间有语言障碍无法用明语通信时候使用。

其内容需要在《国际信号规则》中查找后，才能明白其意义。

6..组：由一面或数面字母或数字旗组成的旗号挂：一组或几组旗号挂在一根旗绳上为一挂拉一半：一挂或一面旗悬挂在桅杆旗绳全长一半左右的位置，称为“拉一半”，也称“半扬”拉到顶：一挂或一面旗悬挂在桅杆旗绳顶端，称为“拉到顶”，也称“全扬”隔绳：旗绳中约2米长的一段距离，用来隔开同一挂旗号中不同的组。

7.单工操作：电信通路的每一方交替发射，接受信号。

通信时，收，发信号都使用同一频率。

每一方讲话与收听都不能同时进行。

讲话时，需将话筒上的按钮按下。

收听时需要松开按钮8.双工操作：电信通路的每一方交替发射，接受信号。

接受信号。

通信时，收，发信号都使不同频率。
