船舶信号与VHF通信
- 格式:ppt
- 大小:1.64 MB
- 文档页数:73

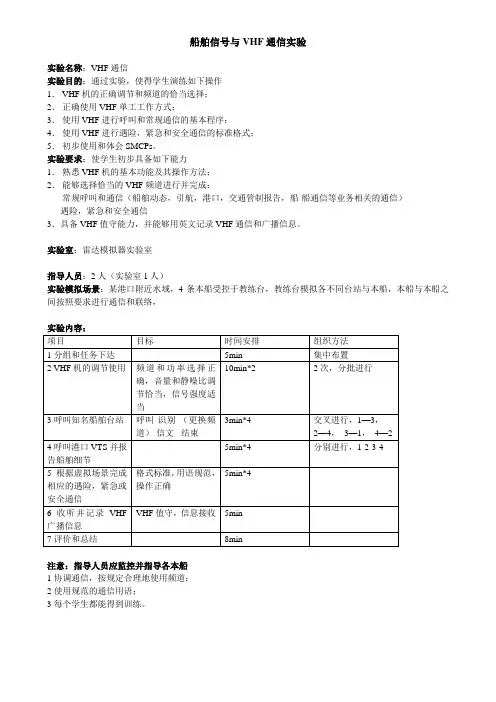

船舶信号与VHF通信实验实验名称:VHF通信实验目的:通过实验,使得学生演练如下操作1.VHF机的正确调节和频道的恰当选择;2.正确使用VHF单工工作方式;3.使用VHF进行呼叫和常规通信的基本程序;4.使用VHF进行遇险,紧急和安全通信的标准格式;5.初步使用和体会SMCPs。
实验要求:使学生初步具备如下能力1.熟悉VHF机的基本功能及其操作方法;2.能够选择恰当的VHF频道进行并完成:常规呼叫和通信(船舶动态,引航,港口,交通管制报告,船-船通信等业务相关的通信)遇险,紧急和安全通信3.具备VHF值守能力,并能够用英文记录VHF通信和广播信息。
实验室:雷达模拟器实验室指导人员:2人(实验室1人)实验模拟场景:某港口附近水域,4条本船受控于教练台,教练台模拟各不同台站与本船,本船与本船之间按照要求进行通信和联络,注意:指导人员应监控并指导各本船1协调通信,按规定合理地使用频道;2使用规范的通信用语;3每个学生都能得到训练。
船舶信号与VHF通信实验报告实验名称:VHF通信实验目的:通过实验,使得学生演练如下操作1.VHF机的正确调节和频道的恰当选择;2.正确使用VHF单工工作方式;3.使用VHF进行呼叫和常规通信的基本程序;4.使用VHF进行遇险,紧急和安全通信的标准格式;5初步使用和体会SMCPs。
实验要求:使学生初步具备如下能力1.熟悉VHF机的基本功能及其操作方法;2能够选择恰当的VHF频道进行并完成:常规呼叫和通信(船舶动态,引航,港口,交通管制报告,船-船通信等业务相关的通信)遇险,紧急和安全通信3.VHF守听能力,并能够用英文记录VHF通信和广播信息。
船舶资料实验进程及记录1.VHF机的调节使用问题1:如何恰当选择VHF通信和值守频道?问题2:选择VHF机的发射功率的原则是什么?问题3:静噪比调节的作用是什么?问题4:16频道的使用应注意什么?2.守听16频道,使用英文呼叫已知船名的他船,并发送自编短信文思考:1VHF通信的程序如何?2频道已经占用时应如何处理?3如何发起呼叫?通信记录3呼叫港口VTS并报告船舶细节4根据虚拟场景编制相应的信文,选择合适的频道,完成相应的遇险或紧急通信1:人员落水,正在采取救助行动,望过往船只加强了望,注意避碰。
VHF设备的应用场景和通用操作步骤一、引言VHF(Very High Frequency)设备是一种在无线电通信领域广泛应用的技术。
它在航海、航空、军事、紧急救援等领域起着重要的作用。
本文将探讨VHF设备的应用场景及其通用操作步骤。
二、VHF设备的应用场景VHF设备在不同领域有着广泛的应用,主要包括以下几个方面:1. 航海领域:在航海中,VHF设备被用于船舶之间的通信、港口指挥、海上救援等。
船舶可以通过VHF设备与岸上的海事部门或其他船只进行通讯,以确保航行安全。
2. 航空领域:VHF设备也被广泛应用于航空领域。
飞行员可以使用VHF设备与空中交通管制、机场地面人员以及其他飞行器进行通信,以保证空中交通的安全和顺畅。
3. 军事领域:在军事领域,VHF设备被用于军事通信、指挥协调、情报传递等重要用途。
其稳定的信号传输和较远的覆盖范围,使其成为军方的重要通信工具。
4. 紧急救援领域:VHF设备也是紧急救援工作中必不可少的工具。
在海上、山区等环境中,VHF设备可以帮助救援人员与被困者进行通信,提供准确的救援指导。
5. 其他领域:除上述领域外,VHF设备还被用于警察、消防等公共安全行业,以及工程施工、户外运动等领域。
三、VHF设备的通用操作步骤下面将介绍VHF设备的通用操作步骤,以便使用者能够熟练地使用该设备:1. 打开设备:按下设备的电源按钮,等待设备启动完成。
2. 调频频道:选择要使用的频道,通常VHF设备有多个频道可供选择,用户可以根据实际需求进行调频。
3. 发射或接收:在设置好频道后,可以进行发射或接收通信。
按下设备上的发射按钮,对讲机即可发射信号;松开按钮即可进入接收状态,接收来自其他用户的通信。
4. 通信内容:在使用VHF设备进行通信时,务必保持语音清晰、内容准确。
应按照通信礼仪进行沟通,不得擅自占用频道或进行不恰当的通话内容。
5. 结束通信:通信结束后,可以释放发射按钮,表示本次通信结束。
在不使用VHF设备时,应将其关闭,以节省电量。
表1两种矢量的比较矢量模式矢量起点矢量方向矢量长度矢量终端相对矢量(RV目标现在位置相对运动航向调定矢量时间预测航程调定矢量时间预测到达位置真矢量(TV目标现在位置真运动航向调定矢量时间真航程调定矢量时间预测到达真位置3矢量使用时注意事项(1相对矢量和真矢量的含义不同,如表1所示。
(2与ARPA雷达显示方式的区别。
矢量显示模式与ARPA显示方式要注意区别。
ARPA雷达真运动显示时既可以使用真矢量也可以使用相对矢量;相对运动显示时同样可使用真矢量或相对矢量。
培训过程中学员往往想当然的认为雷达真运动显示时是真矢量模式,相对运动显示时便是相对矢量模式,这是错误的,会导致错误的判断和决策。
(3正确选用的原则是确保船舶安全航行,操作时要考虑使用ARPA主要是避让还是定位。
一般在大洋航行时使用ARPA主要是观察本船与相遇船有无碰撞危险,因此常用相对运动、相对矢量、航向向上(RM、RV、CO显示模式。
在狭水道或进出港航行时,为了便于将图像与海图对照,以便定位;又为了适应在这些水域中多改向避让与图像稳定的要求,因此常用真运动、真矢量、北向上(TM、TV、NU显示模式。
必须清楚各种显示模式的特点及适用场合,以酌情使用。
4结束语矢量显示模式是IMO要求ARPA的必备显示模式,驾驶员应熟练掌握矢量的特点及其适用场合。
灵活运用矢量模式,有助于快速、正确的判断来船动态,做出正确的避让措施。
*作者:李坚•广州航海高等专科学校硕士讲师参考文献1王世远•航海雷达与ARPA.大连海事大学出版社,200562李义兵.ARPA雷达矢量线航法.世界海运,2005.第12期.3张利昌•谈雷达真尾迹和相对尾迹显示在使用上的比较•航海技术,2008第1期.************************************************船用甚高频(VHF无线电通信是指采用VHF专用频段进行船舶间、船舶内部、船岸间或经岸台与陆上通信转接的船与岸上用户间的无线电通信。
浅谈数字甚高频(VHF)无线电话通信系统数字甚高频(VHF)无线电话通信系统是一种广泛应用于船舶和航空领域的无线通信技术。
它运用了甚高频的频段和数字通信技术,具有高速、高效、可靠的特点,为船舶和飞机提供了优质的通信服务。
本文将就数字甚高频无线电话通信系统进行深入探讨,从其工作原理、优点、应用前景等方面展开讨论。
一、系统结构数字甚高频无线电话通信系统是由基站和终端设备构成的。
基站一般位于海岸或机场等地,提供对终端设备的覆盖,并在通信过程中起到中继、调度的作用。
终端设备则安装在船舶或飞机上,与基站进行通信。
整个系统采用数字通信技术,将语音信号转换为数字信号进行传输,从而保证了通信的稳定性和质量。
系统的工作流程通常为:用户通过终端设备发起通话请求,终端设备将信号发送至基站,基站进行信号处理和调度后,将信号转发给另一方终端设备,完成通话连接。
在整个通话过程中,系统可以实现对话的同时传输数据、位置信息等,满足了用户多样化的通信需求。
二、系统优点1.较大的覆盖范围数字甚高频无线电话通信系统的基站布设一般覆盖范围较广,可以辐射到较远的海域或航线上,为船舶和飞机提供了广泛的通信范围。
用户在海上或空中也可以实现稳定的通信连接,保证了船舶和飞机的通信安全。
2.高速稳定的通信服务采用数字甚高频频段和数字通信技术,系统具有高速、高效、可靠的优点,可以满足用户在航行过程中对通信的多方位需求。
通话质量高,语音传输清晰稳定,极大地提高了通信的可靠性。
3.多功能的应用数字甚高频无线电话通信系统不仅可以实现语音通信,还可以传输数据、位置信息等。
这为用户提供了更加多样化的通信服务,使得系统在船舶和飞机的通信管理、调度以及安全监控等方面有了更大的应用前景。
三、应用前景数字甚高频无线电话通信系统在船舶和航空领域有着广泛的应用前景。
在船舶领域,它可以为船舶提供航行信息通信、安全通话、调度指挥等服务,有效提高了船舶的通信管理效率和安全性。

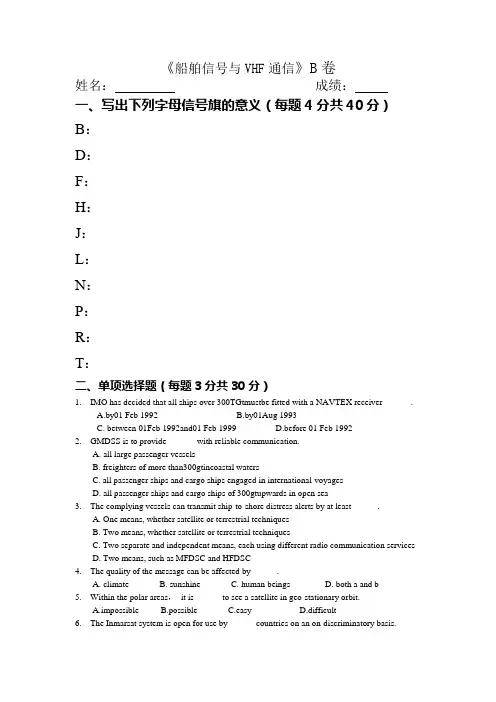

《船舶信号与VHF通信》B卷姓名:成绩:一、写出下列字母信号旗的意义(每题4分共40分)B:D:F:H:J:L:N:P:R:T:二、单项选择题(每题3分共30分)1. IMO has decided that all ships over 300TGtmustbe fitted with a NAVTEX receiver ______.A.by01 Feb 1992B.by01Aug 1993C. between 01Feb 1992and01 Feb 1999D.before 01 Feb 19922. GMDSS is to provide ______ with reliable communication.A. all large passenger vesselsB. freighters of more than300gtincoastal watersC. all passenger ships and cargo ships engaged in international-voyagesD. all passenger ships and cargo ships of 300gtupwards in open sea3. The complying vessels can transmit ship-to-shore distress alerts by at least______.A. One means, whether satellite or terrestrial techniquesB. Two means, whether satellite or terrestrial techniquesC. Two separate and independent means, each using different radio communication servicesD. Two means, such as MFDSC and HFDSC4. The quality of the message can be affected by______.A. climateB. sunshineC. human beingsD. both a and b5. Within the polar areas,it is ______to see a satellite in geo-stationary orbit.A.impossibleB.possibleC.easyD.difficult6. The Inmarsat system is open for use by ______countries on an on-discriminatory basis.A.someB.lots ofC.manyD.all7. With the help of GMDSS ______can be alerted to a distress incident as soon as possible .A.all ships in a large sea areaB.only the sea authorities ashoreC.the SAR units ashore and at seaD. the port radios and the coast stations8. In areas covered by Inmarsat HF can be used as an ______to satellite communications.A.alternationB.alternateC.alterD.alternative9. When receiving a distress alert, the SAR authorities ashore and the ships in the vicinity of the ship in distress will ______ in a coordinated search and rescue operation with the minimum delay .A.assistB.send a rescue vesselC.search the distress areaD.reachthe distress position at once10. In which year was the COSPAS-SARSAT system established ?A.1980B.1981C.1979D.1982三、翻译(每题5分,共30分)1.在以灯塔为中心的周围区域没有深水域。
vhf-dsc的调制方式
VHF-DSC的调制方式
VHF-DSC(Very High Frequency - Digital Selective Calling)是一种用于海上通信的调制方式。
它是一种数字选择呼叫技术,通过无线电信号传输信息,实现海上船舶之间的通信。
下面我将为您介绍VHF-DSC的调制方式。
VHF-DSC的调制方式采用的是频移键控(Frequency Shift Keying,简称FSK)调制技术。
FSK调制是一种通过改变载波频率来实现信息传输的方式。
在VHF-DSC中,低频信号被用来代表二进制数字0,高频信号则代表二进制数字1。
具体来说,VHF-DSC将要传输的信息转换为二进制码流,并将每个二进制位映射为一个频率。
这些频率之间的切换速度非常快,以至于人耳无法分辨出每个频率的变化。
这样一来,接收方就能够根据接收到的频率序列还原出发送方传输的二进制码流。
VHF-DSC的调制方式使得海上通信更加可靠和高效。
相比于传统的模拟调制方式,数字调制具有抗干扰能力强、误码率低等优点。
而频移键控调制技术则是数字调制中常用的一种方式,它能够在有限的带宽内实现高速数据传输。
总结一下,VHF-DSC的调制方式采用的是频移键控调制技术,通过改变载波频率来传输信息。
这种调制方式使得海上通信更加可靠和
高效,为海上航行提供了重要的通信手段。
《船舶信号与VHF通信》A卷姓名:成绩:一、写出下列字母信号旗的意义(每题4分共40分)A:C:E:G:I:K:M:O:Q:S:二、单项选择题(每题3分共30分)1. It is quite ______ for an SES operator to send a distress alert.A.easy and expensiveB.simple and certainC.dangerous and stableD.difficult and compulsory2. Any ships fitted with SES can ______ and _______ through the satellite system when sending a distress alert.A.enter the system / contact an RCCB.access to INMARSAT/ establish contact with a CESC.have absolute priority to enter the system / make contact with a CESD.enter the system gradually / wait for rescue3. What’s the advantage when using the satellites ?A.The message can be directed to the desired locationB.The message can follow the earth’s curvatureC.The quality of message cannot be affected by climaticD.The range of the message extend and the quality of reception is improved4. The DSC frequency for distress alertinginAreaA2is ______.A.2182KHZB.2174.5KHZC.2192KHZD.2187.5KHZ5. What channel is general communication used ?A.any appropriate channel except public communicationB.any appropriate channel except for public communicationsC.any appropriate channel besides public communicationD.any appropriate channel beside public communication6. why dosome stations keep silence ?A.Because they are not engaged in the distress trafficB.they will affect the transmission of the distress trafficC.The powers of these stations are very weakD.They are not in charge of search and rescue7. General radio communications in the global system are those between ______concerning theManagement and operation of the ships and may have impact on their safety.A.SAR party and the ship in distressB.SAR authorities and the ship in distress and survival craftC.A ship station and any coast stationD.Ship stations and shore-based communication network8. It is required that ships proceeding at sea should keep continuous watch on______.A. VHF channels 16 and 13B. Appropriate DSC distress and safety frequenciesC.INMARSATTDM message channelD.VHF channel 70and channel 89.TheARQmode should be applied ______ .A.when two stations communicate with each otherB.in any radio system and at anytimeC.when one ship sends a message to another stationD.for communication among some stations10.Whatinformationwill a distress alert contain?A.nature of distressB.type of assistance requiredC.course and speed and time at which the information was recordedD.A,B,C are all right三、翻译(每题5分,共40分)1.在以灯塔为中心的周围区域没有深水域。
