船舶通讯 VHF ppt课件

格式：ppt
大小：1.87 MB
文档页数：11

下载文档原格式

知识更新第四章船舶通信与导航PPT课件

2021
ห้องสมุดไป่ตู้
11
（三）船舶动力定位船舶动力定位是一项高新而成熟的技术，是海洋石油和天然气勘探工业快速发展的必然结果。动力定位是一种可以不用锚泊而自动保持海上浮动装置固定船位的定位方法，主要由测量系统、控制系统和推进系统三个主要部分组成，综合利用传感器（陀螺罗经、风传感器和垂直运动参考系统）、位置参考系统与船舶模型的相关信息进行运动控制。对于控制器给出的合力、力矩指令，通过推力分配计算以转速、方向角以及螺距等指令控制安装在船首尾的推进器来固定船位。动力定位法的优点是不受水深限制，适合于深水海域使用。
2021
3
第三节船体结构与设备
一、船舶发展趋势（绿色船舶和智能船舶）随着科学技术的发展，新技术、环境保护意识的提高的将被应用到造船领域，绿色船舶和智能船舶是船舶发展的趋势。（一）绿色船舶绿色船舶系指采用相对先进技术（绿色技术）在其生命周期内能经济地满足其预定功能和性能，同时实现提高能源使用效率、减少或消除环境污染，并对操作和使用人员具有良好保护的船舶。绿色船舶的目标是：（1）环境保护目标是减少船舶对海洋、陆地、大气环境造成污染或破坏；（2）能效目标是减少船舶营运所产生的CO2排放量，提高船舶能效水平；（2）工作环境目标是改善船员工作和居住条件、降低船员劳动强度。
2021
6
二、船型的发展趋势
2021
7
半潜船
地效船
2021
8
三、船舶新设备（一）散货船舱内水位探测系统 1、规定总吨位500以上国际航行的所有散货船，均应在货舱、压载舱和干燥处所安装符合规定要求和型式认可的水位探测器。
2021
9
2、要求（1）每一货舱内安装水位探测器，当水位达到或高出货舱内底0.5m时应发出一个声光报警，并在水位高度达到不小于货舱深度15%但不超过2m时也应发出一个声光报警；（2）对于用作水压舱的货舱，可安装一个报警越控装置；（3）视觉报警器应能将每一货舱中探测到的2种不同的水位明显区分开；（4）防撞舱壁前方的任一压载舱，当舱内的液面达到不超过舱容的10%时发出声光报警，但应有报警越控装置；（5）除锚链舱以外，任何干燥处所或空舱，延伸至首货舱前方的任何部位，在水位高出甲板0.1m时应发出声光报警；（6）声光报警器应设于驾驶台；（7）水位探测系统的供电由2个独立电源供应，并有故障报警指示；（8）水位探测的安装应符合规定要求。

船舶信号与VHF通信(第四章)_图文

其中日常业务通信业务范围很广，是VHF无线电话通信的主要业务。包括：（1）船舶抵达离开港口、靠离泊位、申请引航员；（2）船舶避让；（3）各种船舶代理业务；（4）VTS水域报告。
海上无线电话及使用的频率
为规范和掌握VHF频段通信的正确使用方法，IMO在第23 届海事大会全会上通过的A．954(23)号决议．对海上正确使用VHF频段进行通信的技术要求和程序进行了统一规范，并提请各成员国确保船舶VHF无线电设备操作人员充分知晓该决议内容，尤其应确保上述人员正确使用VHF频段实施遇险、紧急、安全和导航信息的传送。
船与岸之间为港口工作或船舶动态业务而进行的通信，可以使用同频单工方式，也可使用半双工方式。船舶间的通信只能采用同频单工方式。如果岸台采用船用 VHF只能使用同频单工方式与船通信。
第四章 chapter Ⅳ
01 概述 02 正确选用VHF频道 03 VHF无线电话通信 04 遇险、紧急、安全呼叫和通信 05 海上搜救作业通信 06 船舶间利用VHF协调避让通信 07 在VTS水域中的VHF无线电话通信 08 VHF无线电话明语通信示例综合
国际海事组织(IMO)在《国际海上人命安全公约》(简称SOLAS公约)1988修正案第1V 章中明确要求公约船至少应配备能发送和接收的VHF无线电装置，“其应能从船舶通常驾驶的位置，在70频道(156．525MHz)上启动遇险报警的发送；和在6频道(156．300MH z，船台与协调搜索救援的飞机通信)、13频道(156．650MHz，船舶间航行安全通信)和 16频道(156．800MHz)频率上的无线电话”。
VHF频段通信的技术要求
与岸台通信与其他船台通信呼叫转换频道拼读称呼值守瞭望
二、特殊规定 156.8MHz是国际遇险、紧急、安全通信和公共呼叫频率。用于遇险信号、呼叫和通信、还可以用于紧急信号、通信和安全通信；在156.8MHz上的其它所有通信次数和时间应保持在最低限度，不得超过1分钟；在156.8MHz上连续呼叫三次仍然没有收到他船的回答时，应停止呼叫，3分钟后再呼叫。

GMDSS课件4章-VHF

➢ 波长小于2m（0.5～1.5 m），天线尺寸小于1m。 ➢ 船台采用鞭状天线易于架设在桅杆或烟囱顶上，
岸台易于强化天线的方向性，利于提高信号强度。
3. 具有较强的抗干扰能力
➢ FM方式具有抗干扰的能力 ➢ 检波器的输出与输入信噪比为变量（调频指数），
加大调频指数→输出信噪比提高，信号带宽增大。
12/48
2. 双值守电路作用：利用接收机同时守听两个或两个以上的通话频道。
原因：
➢ SOLAS公约明确规定：装载VHF无线电话设备的船舶
电台，在水上时应保持对CH16的连续值守。
➢ 由于VHF通信业务的原因，船台经常遇到需要同时守听多个频道的情况。
35/48
36/48
实现：通过特定的自动扫描程序来实现。
船用VHF设备基本组成图
TX
RX
RX
电源
VHF 收发机
VHF-DSC 值守机
话筒 DSC终端
打印机
VHF 无线电话单元
7/48

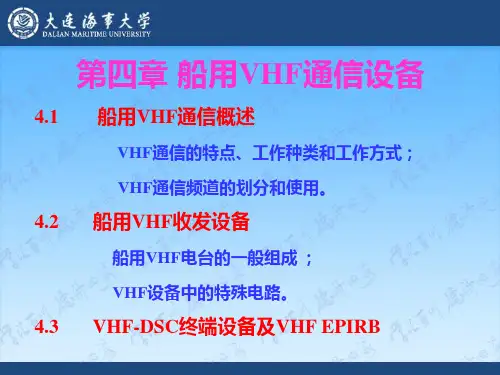

4.1 船舶VHF通信概述
4.1.1 VHF通信的基本原理 1. 调频的概念 ① 船用VHF通信采用调频（FM）体制
所谓调频是用已调信号的频率变化来携带信息的调制方式。调频波为等幅变频波调频波的旁频分量为无穷多个，故其理论带宽为无穷大
2) 执行双值守功能时,发射被禁止。关闭此功能后,电台自动转到预选频道上。
3) 设备上应有独立的功能键,确保能快速切换到优先频道上接收。 4) 执行双值守功能时，应能同时显示所值守的频道号。 5) 如在某一频道上收到信号，应能显示相应的频道号。
38/48
4.3 VHF-DSC终端及VHF EPIRB
41/48
4.3.2 VHF EPIRB

船舶信号与VHF通信ppt课件

调整航线至右舷
16
F: FOXTROT I am disabled, communicate with me. .._.
17
G: GOLF I require a pilot. __.
H: HOTEL I have a pilot on board. ....
18
I: INDIA I am altering my course to port. ..
一、规则中直接补充在双字母信号码之后如：IN IN1 IN2
二、附录部分的三个补充码表（P122123）的使用
三、明语内容由通信人员自己按照规则信文提示加入
四、附在某些信文之后的补充码表。
36
三字母信号码的使用
该部分内容由学生自学，并完成教科书第 97-98的练习。
37
第三节通信要素的发送方法
J: JULIET Keep well clear of me, I am on fire
and have dangerous cargo on board; I am leaking dangerous . .___
19
K: kilo I wish to communicate with you. _._
（ST~VF）
6、气象—天气
（VG~YD）
7、船舶定线
（YG）
8、通信
（YH~ZR）
9、国际健康检疫规则（ZS~ZZ）
30
双字母信号的使用---译码和编码
译码：使用《国际信号规则》将收到的信号码翻译成明语信文。
例如，收到对方通过各种（可能为：灯光、旗号、手旗等）方式发来的下列码语信文：
NJ 3EAD 10 （1）查阅《国际信号规则》中 NJ（通用部

船舶信号与VHF通信(第四章)

第四章 chapter Ⅳ
01 概述
02 正确选用VHF频道
03 VHF无线电话通信
04 遇险、紧急、安全呼叫和通信
05 海上搜救作业通信 06 船舶间利用VHF协调避让通信 07 在VTS水域中的VHF无线电话通信 08 VHF无线电话明语通信示例综合
海上无线电话及使用的频率
为规范和掌握VHF频段通信的正确使用方法，IMO在第23 届海事大会全会上通过的A．954(23)号决议．对海上正确使用VHF频段进行通信的技术要求和程序进行了统一规范，并提请各成员国确保船舶VHF无线电设备操作人员充分知晓该决议内容，尤其应确保上述人员正确使用VHF频段实施遇险、紧急、安全和导航信息的传送。
0 1 2 3 4 5 6 7 8 9 小数点句号
NADAZERO UNAONE BISSOTWO TERRATHREE KARTEFOUR PANTAFIVE SOXISIX SETTESEVEN OKTOEIGHT NOVENINE DECIMAL STOP
通信程序符号
① DE(Delta Echo)=this is ② CQ(Charlie Quebec):call all stations in the vicinity,but not more than 3 times at each call. ③ INTERCO or YU(Yankee Uniform)indicates that thefollowing will use the interna tional signal code message. ④YZ(Yankee Zulu) denotes that the following will use plain Language to transmit names of place and ship, etc. ⑤AS(Alfa Sierra) indicates the station called is unable to accept signal immediate ly, please await. ⑥AR(Alfa Romeo) indicates the end of a transmission. ⑦If the transmission is to be repeated in total or in part. the signal “ RPT ” (Romeo PaPa Tango) shall be used,supplemented if necessar y by:“AA” (Alfa Alfa)=all after …；“AB” (Alfa bravo)=all before…；“BN” (bra vo November)=all between…and…；“WA”(Whiskey Alfa)=word or group after… “WB”(Whiskey Bravo)=word or group before…

VHF通信设备.ppt

发射机不工作
双工方式：接收机始终工作
控制单元
释放PTT 接收机工作
PTT 开关
天线接入接收机
发射机受PTT控制 → 按下，工作，释放不工作
3、特殊电路
① 静噪电路作用：
用静噪控制键（SQL）控制门限值
无信号或信号微弱时，保持工作环境的安宁。
工作原理：
• 当无接收信号或信号电平低于门限值时，自动切
DSC 电话
RX
VHF-DSC 值守机
工作频率
156MHz～174MHz
打印机（波长＜ 2米）
一、VHF通信概述
1、VHF通信的基本原理采用调频（FM）体制
① 调频信号频率随调制信号幅度变化
② 调频信号的产生和恢复
直接调频→调制信号直接控制载频间接调频→通过调相间接产生调频通过鉴频器还原调制信号
（移频范围170Hz）（移频范围800Hz）
100 波特
1200 波特
若干
只有一个CH70
4个字节(400ms) 4个字节(33.33ms)
VHF 常规呼叫中的电文信息
电文1
电文2
电文3
• 电文1：后续通信时的工作种类（G3E SIMP TEL / G3E DUP TEL / No information 等）
工作方式：
VHF-DSC 通信船舶间通信使用
单工 — 收发双方交替发射
同频单工异频单工
双工 — 通信双方同时收发
半双工 — 通信双方同时收发，但船方PTT开船岸间通信使用关只控制发射机，接收机一直开
二、船用VHF 收发设备
1、收发设备的组成
多采用0.5~1.5米的鞭状天线
• 双工器：收、发隔离→保护接收机 • 收发单元：话音/DSC信号的处理

gmdss原理与操作一`vhf设备的主要通信功能ppt课件

3. 静噪控制
按[SQL]键，可以打开或者关闭静噪声控制。当静噪声控制被打开时，显示屏显示“SQL〞字样。
按静噪声调节键[△/SQL]或者 [▽/SQL]，可以增大或者减小噪声抑制。
若静噪声控制为关闭状态，则按静噪声控制调节键，在调节静噪声的同时，可以打开静噪声。
4. 声音控制
按扬声器控制键，可以打开或者关闭扬声器。当扬声器打开时，液晶显示器左上角会出现扬声器图标。按音量调节键 [△/VOL]或者[▽/VOL]，可以调节扬声器音量。扬声器处关闭状态时，按音量调节键[△/VOL]，可以打开扬声器。
限幅器的作用：将音频信号的幅度限制在一定范围内。海上VHF的最大频偏△fm=5KHz。调频时，频偏正比于音频信号的电压。为了使频偏不超过规定的最大频偏值，必须对音频信号的幅度进行限制，以减小边带扩展。
发射机电路中的预加重〔高音提升〕电路
目的：提高发射机的抗干扰能力。留意：接收（高音部分容易受到干扰）端要加去加
功能：在VHF CH70信道上保持不间断的值守。
SKANTI VHF3000设备
1. 调节液晶显示屏亮度按 [¤] 亮度键，可以打开或者关闭液晶显示屏和键盘的夜间显示模式。夜间显示模式时红色背景灯打开。夜间显示模式被打开后，若30秒内无任何按键操作，则自动回复到正常显示模式。 2. 锁定键盘按[LOCK]键，可以将键盘锁定。键盘锁定时，液晶显示屏左下角出现“LOCK”。再按键则锁定解除。键盘锁定时，除[16]按键可以操

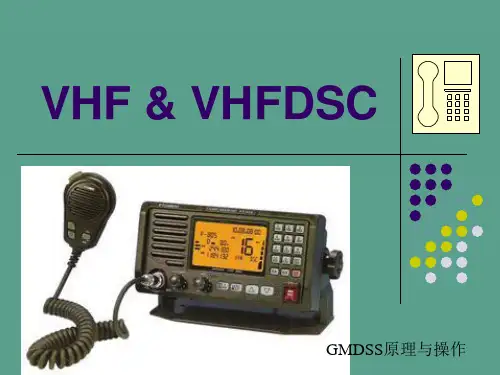

VHF & VHFDSC
GMDSS原理与操作
一、VHF设备的主要通信功能
1. 水上近距离无线电通信甚高频只能直线传播，受视距限制，理论

船舶信号与VHF通信(第一章)

船舶信号与VHF通信
Ship’s signals and VHF communication
课程介绍
课程学时：学时；主要内容：熟悉通信方法和通信程序；了解通信技术的发展。考试：开卷参考教材：
I. 船舶信号与 VHFrnational Code of Signals）
现代通信方式
到了今天，随着科学水平的飞速发展，相继出现了无线电、固定电话、移动电话、互联网甚至视频电话等各种通信方式。通信技术拉近了人与人之间的距离，提高了经济的效率，深刻地改变了人类的生活方式和社会面。
通信与航海安全( 定位、导航、通信)
健全可靠的船舶通信不但是船舶安全航行和正常营运的需要，更是海上人命安全必不可少的基本保证。 1895 年, 马可尼和波波夫分别发明了无线电报机, 并开始用莫尔斯电码传送信息, 才使航海者有了科学的“ 保护神” 。 20 世纪初已有不少船舶装备了简单的无线电通信设备，采用 500 千赫附近的狭窄频段，用人工莫尔斯电报进行通信。 1906 年在德国柏林举行的第一次国际无线电会议通过的第一个国际无线电通信规则，规定了船舶无线电通信所用频段和通信程序。在 1912 年“ 泰坦尼克” 号海难救助中, 船舶无线电通信发挥了重要作用，使 700 多人获救。这次海难同时也暴露出原有规定中在保障海上人命安全方面存在的缺陷。
视觉信号通信
2. 旗号通信
B —— I am taking in,or discharging, or carrying dangerous cargos G —— I require a pilot U —— your are running into danger 例如：船舶在预计开航前12h，应在明显位置悬挂“P”旗（我船即将开航，所有

第四章 VHF无线电话通信

2.紧急通信(Urgency) 除遇险外，紧急通信比其他通信享有优先权。听到紧急信号的所有船台不得干扰紧急通信的进行，并至少连续收听5min。 1）紧急呼叫程序 2）对紧急呼叫的回答程序
3.安全通信(Safety) 安全通信首先在CH.16上呼叫，然后在其他频道上发送有关安全的信文，一般应发给所有的船舶。这类安全通信基本上属于前面述及的广播通信。 1）呼叫 2）安全信息的发送
第四节海上搜救作业中的VHF无线电话通信
一、搜救组织
RCC——救助协调中心(Rescue Co-ordination Center) RSC——救助分中心(Rescue Sub-Center) SMC——搜救任务协调员(SAR Mission Co-ordination) OSC——现场指挥员(On-Scene Commander) CSS——海面搜寻协调员(Co-ordinator Surface Search) SAR RESOURCES——搜救力量，参加搜救行动的船舶、飞机等。

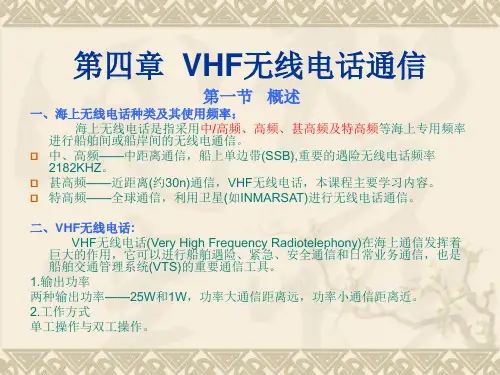

第四章 VHF无线电话通信
第一节概述
一、海上无线电话种类及其使用频率：海上无线电话是指采用中/高频、高频、甚高频及特高频等海上专用频率进行船舶间或船岸间的无线电通信。中、高频——中距离通信，船上单边带(SSB),重要的遇险无线电本课程主要学习内容。特高频——全球通信，利用卫星(如INMARSAT)进行无线电话通信。
二、船舶在VTS区域中的VHF无线电话通信
1.VTS区域内的VHF无线电话通信种类广播通信遇险、紧急、安全通信交换程序通信
2.VTC与船舶间的VHF通信 1）交管中心(VTC)的名称 2）船舶向VTC的报告种类及内容初始报告船位报告最终报告

船舶信号与VHF通信(第一章)_图文

古代通讯手段——鱼传尺素
唐代李商隐在《寄令狐郎中》一诗中写道：“嵩云秦树久离居，双鲤迢迢一纸书。”古时候，人们常用绢帛书写书信，到了唐代，进一步流行用织成界道的绢帛来写信，由于唐人常用一尺长的绢帛写信，故书信又被称为“尺素”（“素”指白色的生绢）。因捎带书信时，人们常将尺素结成双鲤之形，
书信和“鱼”的关系，其实在唐以前早就有了。秦汉时期，有一部乐府诗集叫《饮马长城窟行》, 主要记载了秦始皇修长城，强征大量男丁服役而造成妻离子散之情，且多为妻子思念丈夫的离情，其中有一首五言写道：“客从远方来，遗我双鲤鱼；呼儿烹鲤鱼，中有尺素书。长跪读素书，书中竟何如？上言长相思，下言加餐饭。”这首诗中的“双鲤鱼”非真鱼。
古代通讯手段——鸿雁传书
“鸿雁传书”典出《汉书·苏武传》，苏武出使匈奴被单于扣押后安排放羊，一放10多年。昭帝即位后派汉使来匈奴，希望放了苏武。单于说苏武死了。汉使知道苏武没死，便诈说，天子在上林苑射到一只大雁，腿上系封信写着苏武没死。单于一看瞒不过去，只好把苏武放了。
民间还流传着另一个故事。唐朝薛平贵远征在外，妻子王宝钏苦守寒窑数十年矢志不移。有一天，王宝钏正在野外挖野菜，忽然听到空中有鸿雁的叫声，勾起她对丈夫的思念。动情之中，她请求鸿雁代为传书给远征在外的薛平贵，但是荒郊野地哪里去寻笔墨？情急之下，她便撕下罗裙，咬破指尖，用血和泪写下了一封思念夫君、盼望夫妻早日团圆的书信，让鸿雁捎去。
明德行远交通天下
船舶信号与VHF通信
Ship’s signals and VHF communication
课程介绍
课程学时：36学时；主要内容：熟悉通信方法和通信程序；了解通信技术的发展。考试：闭卷参考教材：
I. 船舶信号与 VHF 通信，大连海事大学出版社，魏云雨主编 II. 《国际信号规则》（International Code of Signals）

海上VHF

单工：22个 01～28 双工：33个 2.ITU频道划分：57个 60～88 保护：2个（单工） (CH75、CH76保护CH16)
相邻信道间隔为25kHz。
两个AIS频道：AIS1 、AIS2 重要频道: CH6、CH13、CH16、CH70

CH16:（156.8MHz）指定为VHF无线电话国际遇险与安全通信频道； CH70:（156.525MHz）指定为VHF DSC国际遇险与安全呼叫频道； CH75和CH76: CH16的保护频道（156.800±0.025） CH06:用于国内航行船舶间导航和避让操作，也可用于从事协调搜救作业的船舶电台和飞机电台之间的通信； CH13: 用于国际航行船舶间导航和避让操作；
5.占用频带宽，频带利用率较低。
静噪控制
三、水上VHF通信的工作种类和方式
1.工作种类 ① F3E/G3E---调频/调相 (FM/PM) 无线电话。 ② F2B/G2B---调频/调相自动接收报。 (用于DSC方式)
副载波为1700Hz、频移为±400Hz、调制速率为1200波特的FSK信号
静噪控制电路（SQL）控制的设备的门限值，实质上就是一个高通滤波器
静噪控制
四、VHF设备中特殊电路的功能 2. 双值守电路作用：利用接收机同时守听两个或两个以上的通话频道。原因：
SOLAS公约明确规定：装载VHF无线电话设备的船舶电台，在水上时应保持对CH16的连续值守。由于VHF通信业务的原因，船台经常遇到需要同时守听多个频道的情况。
定义：
调频波瞬时频率的最大值或最小值与中心频率（载频）间的差值。船用VHF设备无线电话通信所允许的最大频偏为±5kHz
3. 音频带宽：
调制音频的频带应限于3000Hz以下。

第四章船用VHF通信设备2

扫描程序立刻停止扫描，锁定接收。
② 优先频道无信号时，即使附加频道有信号，但扫描驻留时间一到，仍须自动切换到优先频道。
③ 从设备性能上讲，优先频道和附加频道应可选，如优先频道不允许选择，则一定是CH16。
24
（4）对双值守功能和性能要求： ① 双值守功能可人工启动或关闭。
② 即使已经启动双值守功能，一旦拿下送受话器，双值守功能将自动关闭；而挂上送受话器，双值守功能又将自动恢复。
36
课堂作业
• 1.简述船用VHF接收机中静噪电路的工作原理？
37
28
5) 从业务应用的角度讲，VHF DSC终端几乎不适合进行 “群呼”和“海呼”两种格式的呼叫。
6) VHF-DSC的二重时间分集技术的时间间隔也为 4 个字节，但由于其调制速率为 1200波特，故每一码元占时 0.833 ms，每一字节占时8.33 ms ，则分集时间为 33.33 ms 。
分别在不同的频率上工作即可。（2）
收、发机采用同一天线，则必须使用双工器才能保证其正
常工作。双工器内具有两个分别对不同频率谐振的滤波电
路，相当于两个不同的信号通道。接收通道对接收信号呈
短路状态，允许其通过；而对发射信号则呈开路状态，阻
止其通过。反之，发射通道只对发射信号呈短路状态，允
许其通过；而对接收信号则呈开路状态，阻止其通过。这
③ 执行双值守功能时，发射被禁止。关闭此功能后，电台自动转到附加频道上。
④ 设备上应有独立的功能键，以确保能快速切换到优先频道上接收。
⑤ 执行双值守功能时，应能同时显示所值守的频道号。
⑥ 如在某一频道上收到信号，应能显示相应的频道号。
25
4.2.4 船用VHF天线
①尺寸：船用VHF设备的天线多采用0.5～1.5米的鞭状天线。

船舶信号与VHF通信(第二章)

制定《国际信号规则》的目的
The purpose of the International Code of Signals is to provide ways and means of communication in situations related essentially to safety of navigation and persons, especially when language difficulties arise. In the preparation of the Code, account was taken of the fact that wide application of radiotelephony and radiotelegraphy can provide simple and effective means of communication in plain language whenever language difficulties do not exist. 有危及航行和人员安全的情况下，特别是发生语言困难时，能提供合适的通信方法和手段，即使不存在语言隔阂，也能为广泛使用的无线电报和无线电话提供简便而有效的通信方法和手段。
双字母信号——参考信号码组
在《国际信号规则》页面的右栏上，标注有单双字母信号码组，表明这些标注的信号码组在内容上与该基本信号码组有关，或者是将其性质上类似的信号集中在一起，标注的目的是便于在编码时候查阅参考。例如：OD 我后吃水是.........英尺或者米。我搁浅时的最大吃水为.........米或者英尺你搁浅时的吃水为多少
三字母信号（ Three-letter signals ）
三字母信号码由以字母M为首的三个英文字母组成，从MAA～MVU，按照字母顺序排列，分为两个部分：医疗援助和医疗指导。 Three-letter signals beginning with “M” for Medical Signal Code, Chapter 3, pages 107 through 135. 船方：介绍病情的方法、步骤。

VHF介绍课件PPT

2021/3/10
14
几个常用频道
• 船舶间通信首选VHF CH06信道 • 港口工作通信首选VHF CH12信道 • 船舶移动通信首选VHF CH11信道 • 船岸常规公众通信首选VHF CH26信道。
2021/3/10
15
三、VHF的工作种类、工作方式
1. 工作种类
• 电话（VHF-TEL）：G3E （调相无线电话）
2•021专/3/1用0 气象信道：
12
几个重要频道——1
• CH16(156.800MHz)：国际无线电话遇险与安全通信频道，同时也是常规无线电话呼叫频道。
• CH75 、CH76 ：是CH16的保护频道，一般禁止发射。 • CH15、 CH17 ：将被强制工作于小功率状态，发射功率
不超过1W。
• 美国（USA）信道：把国际信道的部分双工信道变成单工信道，并禁用了一些信道。
– 双工变单工：01—05、07、18、19、21—-23、63、65、66、 78—83、88，加原来22个，共43个单工信道。
– 禁用信道：02、15、60、61、64、75。
• 加拿大信道：
– 将下列ITU双工信道变为单工信道：CH60—CH62、CH64。
终端设备
通往镇江基站（4 线直连）
2021/3/10
24
• AIS（自动识别系统）采用数字通信技术，工作在VHF波段，实现了船位的自动播发和收集，及对附近船舶的监测。
注：VHF—AIS的专用信道—— AIS1(161.975MHz,AIS2(162.025MHz)
2021/3/10
9
二、工作频段为156—174MHz
• 频率f：156M~174MHz • 波长λ=c / f =3*108 / 156M~174MHz

第二节 VHF

VHF工作方式
• • • • 单工操作（Simplex）和双工操作（Duplex）单工操作：讲话注意：此种工作方式（D）只能在船/ 岸间的通信中使用，船/船间的通信不能使用。
VHF频道
• 共开通57个频道：01~28、60~88 • 其中：单工频道20个，双工频道35个，保护频道2个。 • 公共频道CH16，是遇险与呼叫的专用频道。其他均为工作频道。 • 通信开始时，除有约定外（如海口港使用 CH08）均应首先使用CH16呼叫，一旦建立联系，应立即转入工作频道。
保护频道
• CH75和CH76为CH16的保护频道
专用频道
• CH70：用于船舶遇险的数字选择呼叫 • CH06：用于船舶/航空器间协调搜救行动的通信，我国规定用于船舶间的避让 • CH13：用于船舶间有关航行安全的通信
练习
• • • • 1、什么是VHF 2、VHF的主要作用 3、什么是单工操作和双工操作 4、VHF CH16、VHF CH06是什么频道
VHF主要作用
• 进行船舶遇险、紧急、安全通信和日常业务通信 • 船舶交通管理系统（VTS）的重要通信工具 • GMDSS实施之后在任何航区航行的船舶均应配有VHF无线电话装置
VHF输出功率
• 一般有25W和1W两种输出功率。 • 大功率用于通信距离较远、需要较强的发射信号。 • 小功率用于近距离通话，减少船舶间的信号干扰。
