浅谈屋面钢结构桁架施工技术

大跨度桁架钢结构金属屋面施工技术摘要：随着建筑行业的快速发展，钢结构产品在大跨度空间结构、轻钢门式结构、多层及小高层住宅领域的建筑日益增多，应用领域不断扩大，其中大跨度桁架钢结构金属屋面施工非常关键，需要相关人员掌握其施工技术。

本文结合某室内乐园工程项目实际，介绍了大型金属屋面抗风系统、避雷系统、排水系统以及结构层主檩条安装和次檩条焊接等，还对金属屋面采光窗布置进行简单介绍，重点探索了大跨度桁架钢结构金属屋面施工技术，以供相关人员参考。

关键词：大跨度桁架；钢结构；金属屋面；施工技术引言当前，钢结构金属屋面普遍用于体育场馆、室内乐园、机场航站楼、博览场馆等大型基础设施建设领域。

由于大量游乐设备布置和游客群体活动场地的需要，室内游乐园往往需要大型无柱开敞空间，大跨钢结构金属屋面则是设计和施工的重点。

因此，需要对室内乐园工程的大跨度桁架钢结构金属屋面施工进行重点分析，确保工程顺利施工，并且实现良好的工程质量。

1工程概况某室内乐园工程项目总建筑面积4.2 万 m2，其中地上建筑面积 3.4 万 m2，地下0.8 万 m2。

采用现浇钢筋混凝土框架结构，屋顶为钢桁架金属屋面，设计使用年限为 50 年，抗震设防烈度为 8 度。

乐园金属屋面由屋面板、隔声层、防水透气层、保温层、隔汽层、铁丝网、中层板、支撑次檩条、支撑主檩条、吊顶支撑龙骨、吸音层和底板组成。

天沟采用2.0mm厚不锈钢（316）制作，在对接处采用氩弧焊焊接。

天沟龙骨采用50×50×4mm方钢管、100×50×4mm矩形管、50×50×4mm等边角钢，材质为Q235B。

天沟保温采用50mm厚玻璃棉，玻璃棉六面包憎水玻璃丝布。

底板材质Q235B，双面镀铝锌层厚度不小于100g/m2，正面烤漆PE20μm，反面烤漆PE10μm。

附属材料有不锈钢焊丝、E43结构焊条、5×16mm铝拉铆钉、5.5×25mm碳钢自攻钉等。

大跨度屋面钢结构桁架吊装施工技术摘要：随着城市的发展，超高层建筑向功能多样化、结构复杂化逐步发展，其中空中桁架以其不拘一格的创新设计，突破常规的空间布局，深受广大设计师的青睐。

关于超高层建筑的空中桁架，越来越多的设计者选择采用大跨度空间桁架式钢结构作为设计亮点，但随之也产生了很多建筑技术难题。

大跨度空间桁架式钢结构具有跨度大、架空高、加工拼装精度高、吊装难度大、施工工序复杂等难点，因此其施工技术的选择、连接质量的保证、安装精度的控制等关键技术问题如何解决尤为关键。

基于此，本篇文章对大跨度屋面钢结构桁架吊装施工技术进行研究，以供参考。

关键词：大跨度；屋面钢结构；桁架吊装；施工技术引言目前，大跨度屋面钢结构技术正以迅猛速度发展，随着人们对钢结构造型要求的提高，大跨度屋面钢结构的施工也面临着新的挑战。

由于这类建筑结构造型多变、结构形式复杂，从而易形成纵梁、横梁、斜梁多构件的交汇节点，加工难度巨大；这些钢结构往往使用高空原位安装法进行安装，在安装过程中常需要进行大量临时支撑，完成主体工程后还要对这些支撑予以拆除；在复杂的拆撑施工中，不同的拆撑方法又会导致钢结构不同的变形和受力，变形控制有时会变得比较困难或难以采取有效的措施去控制，很可能在施工过程中结构因失去平衡而倾覆，或因失去稳定而倒塌，或由于局部构件和节点强度不足而破坏，也可能成形后的结构与设计状态相差甚远。

因此，需要打破传统的施工做法，解决大跨度屋面钢结构加工与安装的施工难题，减少安装拼装的累计误差，提高安装精度。

1钢结构住宅的特点分析1.1钢结构住宅重量比较轻，且具有良好的抗震性能将钢结构与传统木质结构、混凝土结构等住宅建筑比较分析可知，钢结构住宅主要应用的材料为钢材，因此钢结构住宅具有重量轻的明显优势。

另外，钢材具有较强的延展性，所以应用在住宅建设中能够起到良好的抗震性能，极大地增强人们居住和使用的安全性。

1.2钢结构住宅的综合效益明显高于传统住宅体系根据建筑行业数据统计显示，钢材与混凝土在整个建筑材料和总成本中的比例相当，所以在建筑总价中未产生较大的影响。

钢桁架屋面施工方案1. 引言钢桁架屋面是一种常见的屋面结构，具有高强度、轻质、施工快速等优点，被广泛应用于大型建筑物中。

本文档将详细介绍钢桁架屋面的施工方案，包括材料准备、施工步骤、质量控制等内容，以帮助施工团队顺利完成工程。

2. 材料准备在施工之前，需要进行一系列的材料准备工作。

主要包括以下几个方面：2.1 钢桁架材料钢桁架是构成屋面结构的核心材料，需要根据设计要求选购合适的型号和规格。

常用的钢桁架材料有钢管、钢板等，其选择应符合相关标准和规范。

2.2 屋面覆盖材料屋面覆盖材料可以选择钢板、石膏板等，也可以根据设计要求选择其他合适的材料。

需要根据工程需要足够的数量，并进行质量检验。

2.3 搭建施工脚手架在施工过程中，为了工人的安全和方便施工，需要搭建施工脚手架。

脚手架的搭建应符合相关标准和规范，确保其稳定性和安全性。

2.4 其他辅助材料施工过程中可能需要其他辅助材料，例如连接件、锚固件、膨胀螺栓等。

根据设计要求和实际需求，选购合适的辅助材料。

3. 施工步骤3.1 搭建施工脚手架在施工之前，首先需要搭建施工脚手架。

脚手架的搭建应遵循相关标准和规范，确保其稳定性和安全性。

3.2 安装钢桁架钢桁架的安装是整个施工过程的核心步骤。

首先，根据设计要求，确定钢桁架的位置和布置方式。

然后，将钢桁架部件按照设计要求进行连接，并保持其稳定性。

3.3 安装屋面覆盖材料钢桁架安装完成后，需要进行屋面覆盖材料的安装。

首先，将屋面覆盖材料按照设计要求进行切割和加工，并进行质量检验。

然后，按照施工图样和规定的施工方法，将屋面覆盖材料逐步安装到钢桁架上。

3.4 检查和调整在屋面覆盖材料安装完成后，需要进行检查和调整。

主要包括对钢桁架的稳定性和屋面覆盖材料的平整度进行检查，并及时调整。

确保屋面结构的稳定性和施工质量。

3.5 完善防水层和保温层根据设计要求，完善屋面结构的防水层和保温层。

可以采用涂料、卷材等材料进行施工，确保屋面结构的防水性能和保温性能。

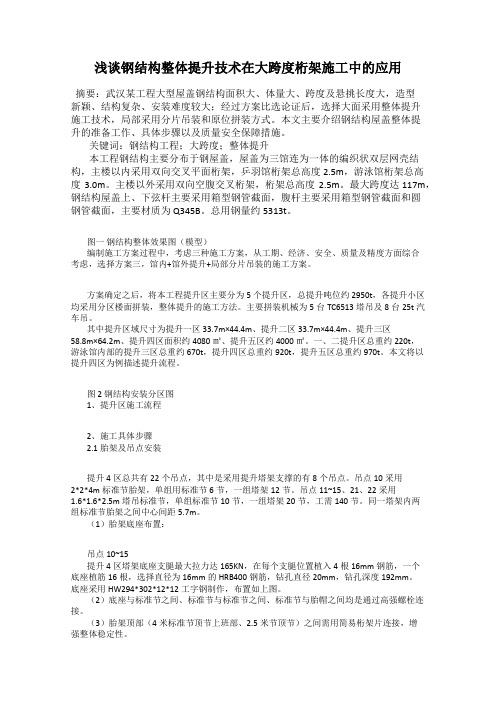

浅谈钢结构整体提升技术在大跨度桁架施工中的应用摘要：武汉某工程大型屋盖钢结构面积大、体量大、跨度及悬挑长度大，造型新颖、结构复杂、安装难度较大；经过方案比选论证后，选择大面采用整体提升施工技术，局部采用分片吊装和原位拼装方式。

本文主要介绍钢结构屋盖整体提升的准备工作、具体步骤以及质量安全保障措施。

关键词：钢结构工程；大跨度；整体提升本工程钢结构主要分布于钢屋盖，屋盖为三馆连为一体的编织状双层网壳结构，主楼以内采用双向交叉平面桁架，乒羽馆桁架总高度 2.5m，游泳馆桁架总高度3.0m。

主楼以外采用双向空腹交叉桁架，桁架总高度2.5m。

最大跨度达117m，钢结构屋盖上、下弦杆主要采用箱型钢管截面，腹杆主要采用箱型钢管截面和圆钢管截面，主要材质为 Q345B。

总用钢量约5313t。

图一钢结构整体效果图（模型）编制施工方案过程中，考虑三种施工方案，从工期、经济、安全、质量及精度方面综合考虑，选择方案三，馆内+馆外提升+局部分片吊装的施工方案。

方案确定之后，将本工程提升区主要分为5个提升区，总提升吨位约2950t，各提升小区均采用分区楼面拼装，整体提升的施工方法。

主要拼装机械为5台TC6513塔吊及8台25t汽车吊。

其中提升区域尺寸为提升一区33.7m×44.4m、提升二区33.7m×44.4m、提升三区58.8m×64.2m、提升四区面积约4080㎡、提升五区约4000㎡。

一、二提升区总重约220t，游泳馆内部的提升三区总重约670t，提升四区总重约920t，提升五区总重约970t。

本文将以提升四区为例描述提升流程。

图2 钢结构安装分区图1、提升区施工流程2、施工具体步骤2.1胎架及吊点安装提升4区总共有22个吊点，其中是采用提升塔架支撑的有8个吊点。

吊点10采用2*2*4m标准节胎架，单组用标准节6节，一组塔架12节。

吊点11~15、21、22采用1.6*1.6*2.5m塔吊标准节，单组标准节10节，一组塔架20节，工需140节。

管桁架钢结构吊装施工方法及技术措施（一）主体钢结构的安装1、主桁架的安装针对本工程屋面主拱架的特点，在安装施工过程中，采用大型吊机分段吊装法进行安装。

由于工期紧，两片罩棚同时安装，为减少温度应力的影响，每片罩棚分三段安装，两端各10个拼装单元，中间12个拼装单元各为一段。

每段都是从各自的中间向两边展开，桁架分内外两段进行吊装，先吊装外面带支座部分，再分段吊装场内悬臂部分。

2、施工工艺■施工准备检查混凝土支座顶纵、横定位轴线，作为对位、校正的依据；确认主桁架埋件安装精度；安装支座；检查临时支撑胎架的安装精度；确认屋面主桁架的分段几何尺寸和分段重量；绑扎钢丝绳、高空用操作栏杆、安全绳。

■钢丝绳的绑扎根据桁架菱形截面的几何特征和重心位置，确定钢丝绳的绑扎点。

钢丝绳绑扎在桁架上弦相贯节点处，绑扎时垫设橡胶块，防止钢丝绳损坏构件表面油漆。

■屋面主桁架的吊装屋面主桁架分段吊装，四点起吊，单机旋转就位。

钢丝绳绑扎时，根据构件起重量在吊装钢丝绳上配备相应的手拉葫芦，在构件离地面1m左右后进行调平，以便吊装构件顺利就位。

正式吊装前必须进行试吊，并在手拉葫芦调平后加设保险钢丝绳，防止意外。

吊装段就位后进行初步找正，并拉设风缆绳临时固定。

■主桁架找正找正包括平面位置、垂直度和标高的找正。

平面的找正在支座安装时完成。

标高的找正：一端在支座安装时进行，另一端通过在临时支撑胎架上加设垫板调整。

垂直度的找正：采用缆风绳校正法进行，主桁架的垂直度不能同时向一个方向偏差。

■主桁架的稳定性第一段主桁架架安装就位后及时拉设风缆绳，进行垂直度找正，临时稳定，在第二段主拱架就位后采用150T履带吊及时进行次桁架、柳叶弦杆的安装就位及时与第一段主拱架进行焊接固定。

■主桁架的组装和安装精度要求3、吊装方法及技术要求（1）本吊装工程执行以下规范、规程和要求：①工程建设起重施工规范；②起重吊装安全操作规程；③大型设备吊装工程施工工艺标准；④吊车性能表和有关履带吊安全作业管理制度；⑤业主和工程监理对吊装工程的各项具体要求。

钢桁架施工方案1. 引言钢桁架是一种轻型结构，由钢材制成，常用于搭建建筑物的屋顶、桥梁等。

本文将介绍钢桁架的施工方案，包括施工前的准备工作、施工步骤、安全措施等。

2. 施工前的准备工作在进行钢桁架施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1 工程准备在开始施工之前，需要确定施工的工程范围和施工时间。

同时，需要准备好所需的施工材料和设备，并进行检查和清点，以确保数量和质量的符合要求。

2.2 施工方案在确定施工范围和时间后，需要编制详细的施工方案。

施工方案应包括施工步骤、施工顺序、施工工艺等内容，以指导施工人员的操作。

2.3 安全准备在进行任何施工工作之前，必须确保施工现场的安全。

施工人员需要佩戴符合安全要求的个人防护装备，如安全帽、防护眼镜、安全鞋等。

同时，需要设置安全警示标志和栅栏，以警示他人注意施工现场的安全。

3. 施工步骤本节将介绍钢桁架施工的一般步骤，具体步骤可能会根据具体情况有所调整。

3.1 土建施工在进行钢桁架的安装前，需要先进行土建施工。

土建施工包括基础的施工和地平面的整理等工作。

基础的施工需要根据设计图纸进行，确保基础的稳固和水平。

3.2 钢桁架的安装钢桁架的安装是整个施工过程中的核心环节。

首先，需要在地面上进行预装配和标记，以确保每个零部件的正确位置和方向。

然后，将钢桁架吊装到预定位置，并对其进行固定。

在安装过程中，需要使用专业的吊装设备和工具，确保施工的安全和质量。

3.3 连接和固定安装完钢桁架后，需要进行连接和固定。

连接和固定包括焊接、螺栓连接等工艺。

焊接需要由经过培训的焊工进行，并符合相关的质量要求和安全要求。

螺栓连接需要按照设计要求进行，确保连接牢固。

3.4 龙骨和屋面安装在钢桁架安装完成后，需要进行龙骨和屋面的安装。

龙骨是支撑屋面的结构，需要根据设计要求进行安装。

屋面的安装根据具体情况而定，可以选择金属板、彩钢板等材料。

3.5 检测和验收在施工结束之前，需要对施工质量进行检测和验收。

屋顶钢桁架施工工艺今天咱们来讲讲屋顶钢桁架的施工工艺。

首先呢，得进行施工前的准备工作。

这里面包括材料的准备像钢材之类的，各种工具也要备齐。

这一步可不能马虎哦！要是材料或者工具缺了啥，那后面施工起来就麻烦啦。

我就有过这样的经历，有一次忘记检查一个小工具，结果施工到一半还得跑去拿，特别耽误事儿呢！所以，这一步看似简单，但真的要仔细对待。

接下来就是测量放线啦。

这一步很关键哦！要确定好钢桁架安装的位置呢。

你可以根据建筑的设计图来操作。

不过呢，有时候实际情况可能和设计图有点出入，这时候就需要咱们根据经验稍微调整一下啦。

我一般在这个环节都会多花点时间，仔仔细细地测量，毕竟这关系到整个钢桁架的安装是否准确嘛。

再接着就是钢桁架的吊装咯。

这可是个大工程呢！在吊装之前，一定要检查好吊装设备有没有问题。

这一点真的很重要，我通常会再检查一次，真的，确认无误是关键！如果吊装设备出了问题，那可就危险了。

吊装的时候呢，要注意平衡，速度也不能太快，慢慢的，稳稳的。

这一步得多人配合好，大家要互相沟通清楚哦。

之后就是钢桁架的安装固定啦。

把它放在预定的位置后，就开始固定。

这个过程中，螺栓要拧紧，焊接也要牢固。

不过有时候我也会不小心把螺栓拧得不够紧，后来又得重新检查一遍，好麻烦呀哈哈。

所以大家可别学我，一定要一次性做好。

最后呢，就是检查验收啦。

这一步可不能省呀！要看看整个钢桁架的安装是否符合要求，有没有什么安全隐患之类的。

如果发现问题，及时整改。

你看，这么多步骤下来，是不是感觉也没有那么难呢？只要每一步都认真对待，肯定能顺利完成屋顶钢桁架的施工哒！。

钢桁架搭设施工技术及稳定性分析一、引言钢桁架是一种常用于大型建筑物和桥梁结构中的重要构件。

其具有高强度、良好的稳定性和较低的自重等优点，已经被广泛应用于现代建筑工程中。

本文将探讨钢桁架搭设的施工技术及稳定性问题。

二、钢桁架搭设施工技术1.材料选用在钢桁架搭设过程中，钢材的选用是至关重要的。

通常情况下，常用的材料包括高强度钢材和合金钢材。

这些材料具有良好的机械性能和稳定性，能够满足钢桁架的强度和刚度要求。

2.搭设方案在确定钢桁架的搭设方案时，需要考虑多种因素，如施工条件、施工周期和工程要求等。

合理的搭设方案能够提高施工效率，并确保钢桁架的稳定性和安全性。

3.搭设工艺钢桁架的搭设过程中，需要采取相应的工艺措施来保证施工质量。

首先，需要进行预埋件的安装，以提供可靠的锚固点。

其次，进行分段组装，确保每个构件的精准拼接。

最后，进行整体提升和定位，确保钢桁架的稳定。

4.施工设备钢桁架的搭设需要使用一些特殊的施工设备，如塔吊、起重机和安全工作平台等。

这些设备能够提高搭设效率，降低搭设风险，并保证施工质量。

三、钢桁架的稳定性分析1.静力学分析钢桁架的稳定性主要受到外力和内力的影响。

通过对钢桁架结构进行静力学分析，可以确定结构的受力情况，进而评估结构的稳定性。

常用的静力学分析方法包括等效荷载法、位移法和弹性屈曲分析等。

2.动力学分析在一些特殊情况下，如地震和风荷载等外部动力作用下，钢桁架的稳定性也需要进行动力学分析。

通过模拟外部动力作用，可以得到钢桁架结构的响应特性，并评估结构的抗震性能和风荷载性能。

3.稳定性设计根据钢桁架的稳定性分析结果，可以进行相应的稳定性设计。

设计时需考虑结构的整体刚度、节点刚度和稳定系统的设置等。

采取合适的设计措施，可以提高钢桁架的整体稳定性。

4.实验验证为了验证钢桁架的稳定性分析结果，需要进行相关的实验。

通过在实验室或工地上进行加载试验和振动试验，可以进一步验证钢桁架的稳定性，并为实际工程提供可靠的依据。

钢桁架施工方法钢桁架是一种广泛应用于建筑、桥梁和其他工程结构中的重要构件。

它具有高强度、轻质、易于加工和优异的抗风、抗震性能等特点。

正确的施工方法对于保证钢桁架的质量和安全至关重要。

本文将就钢桁架施工方法进行详细论述，以期为相关从业人员提供参考。

一、准备工作在正式进行钢桁架施工之前，必须进行一系列的准备工作。

首先，对工程设计进行仔细研究，确保熟悉工程图纸和相关施工规范。

其次，确定所需材料和设备，并进行采购和调试。

此外，还需要制定详细的施工计划和安全措施，确保施工过程中的顺利进行。

二、安装基础钢桁架的安装基础是整个施工的基础，直接关系到钢桁架的稳定性和承重能力。

根据设计要求，进行地基开挖、土方回填和基础浇筑等工作。

在浇筑基础时，必须保证基础的平整度和强度达到设计要求，以确保后续钢桁架的安装。

三、制作构件钢桁架的构件制作是一个非常重要的环节。

首先，根据设计要求，将钢材进行切割、焊接和连接，制作成各个构件。

在制作过程中，必须严格按照设计图纸和相关施工规范进行操作，确保每个构件的尺寸和质量符合要求。

四、现场组装现场组装是钢桁架施工的核心环节。

在组装之前，需要对每个构件进行编号和标识，以便于正确的组装。

根据设计要求，先进行主立柱、次立柱和剪力墙等主要构件的安装，然后逐步进行横梁和斜撑的安装。

在组装过程中，要注意构件之间的连接，确保连接牢固、稳定。

五、联络与校正在钢桁架的组装过程中，需要进行联络与校正工作。

通过测量和调整，确保各个构件的几何尺寸和位置满足设计要求。

同时，还需要对钢桁架进行临时支撑和固定，以保证施工期间的安全性。

六、防腐处理钢桁架在使用过程中需要具备良好的耐腐蚀性能。

因此，在施工完成后，必须对钢桁架进行防腐处理。

根据需要，可以选择热镀锌、喷涂和涂塑等不同的防腐方法，以延长钢桁架的使用寿命。

七、开展验收钢桁架施工完成后，需要进行验收工作。

验收包括结构和安全两个方面，旨在确认钢桁架的质量和使用性能是否符合设计和规范要求。

钢筋桁架楼屋面施工方案(经典总结)概述本文档旨在提供经典的钢筋桁架楼屋面施工方案，以帮助施工人员进行高效、安全的施工。

以下是施工方案的详细描述和步骤。

材料准备在开始施工之前，需要确保所有的材料都齐全并符合要求。

材料准备的步骤包括：1. 购买并检查所有所需的钢筋桁架材料，确保质量和数量符合设计要求。

2. 钢筋桁架材料应进行合理的堆放和分类，以便在施工过程中使用。

施工步骤1. 准备工地：清理并平整工地，确保施工区域没有障碍物。

2. 标注位置：根据设计图纸的要求，在楼层上标注出钢筋桁架的位置。

3. 安装主体结构：首先安装主体结构，包括主梁和次梁。

确保主梁和次梁的位置、角度和水平度符合设计要求。

4. 安装钢筋：根据设计要求，将钢筋安装到桁架的位置。

确保钢筋的对齐和连接牢固。

5. 安装桁架连接件：根据设计图纸的要求，安装桁架连接件，确保桁架的稳定性和承重能力。

6. 检查和修正：施工完成后，进行全面检查并修正任何不符合要求的地方。

7. 结束施工：清理施工现场并妥善存放剩余的材料。

安全措施在施工过程中，务必遵守以下安全措施，以确保工人和现场安全：1. 工人必须佩戴适当的安全帽、安全鞋等个人防护装备。

2. 施工现场应设置明显的警示标志，以警示他人注意施工区域。

3. 使用合适的工具和设备，确保施工过程中的安全和效率。

4. 根据需要使用安全绳索和安全网等辅助设备，确保工人的安全。

经典总结经典的钢筋桁架楼屋面施工方案包括准备材料、施工步骤和安全措施。

通过严格按照方案进行施工，可以提高效率、确保质量，并确保工人和现场的安全。

在实施施工方案时，请始终遵守相关法规和标准，以确保施工的合法性和安全性。

参考资料。
