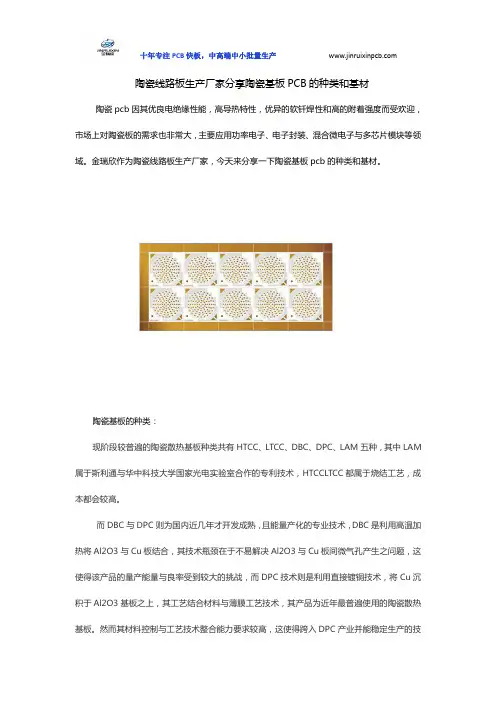

陶瓷线路板生产厂家分享陶瓷基板PCB的种类和基材陶瓷pcb因其优良电绝缘性能，高导热特性，优异的软钎焊性和高的附着强度而受欢迎，市场上对陶瓷板的需求也非常大，主要应用功率电子、电子封装、混合微电子与多芯片模块等领域。
金瑞欣作为陶瓷线路板生产厂家，今天来分享一下陶瓷基板pcb的种类和基材。
陶瓷基板的种类：
现阶段较普遍的陶瓷散热基板种类共有HTCC、LTCC、DBC、DPC、LAM五种，其中LAM 属于斯利通与华中科技大学国家光电实验室合作的专利技术，HTCCLTCC都属于烧结工艺，成本都会较高。
而DBC与DPC则为国内近几年才开发成熟，且能量产化的专业技术，DBC是利用高温加热将Al2O3与Cu板结合，其技术瓶颈在于不易解决Al2O3与Cu板间微气孔产生之问题，这使得该产品的量产能量与良率受到较大的挑战，而DPC技术则是利用直接镀铜技术，将Cu沉积于Al2O3基板之上，其工艺结合材料与薄膜工艺技术，其产品为近年最普遍使用的陶瓷散热基板。
然而其材料控制与工艺技术整合能力要求较高，这使得跨入DPC产业并能稳定生产的技
术门槛相对较高。
陶瓷基板PCB的材料一般多为氧化铝和氮化铝，氧化铝陶瓷基板以为热膨胀系数偏高，主要用于电子工业；而氮化铝材料则用于航天航空高导热散热产品使用。
金瑞欣特种电路的陶瓷基板PCB主要材料是96%氧化铝，主要产品有COB陶瓷电路板, LED厚膜氧化铝陶瓷板，DPC陶瓷基板，天线陶瓷电路板等。
金瑞欣有着10年的PCB制作经验，采用先进的厚膜加工工艺及DPC加工工艺、使用96%氧化铝陶瓷基板及101%氮化铝陶瓷基板，更多详情可以咨询官网。
氧化铝陶瓷基板都有哪些？都知道氧化铝陶瓷基板能很好的解决散热的问题，广泛被应用。

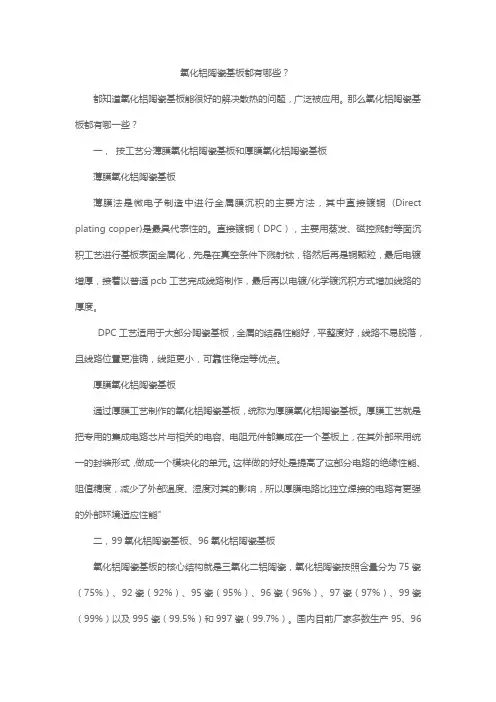

那么氧化铝陶瓷基板都有哪一些？一，按工艺分薄膜氧化铝陶瓷基板和厚膜氧化铝陶瓷基板薄膜氧化铝陶瓷基板薄膜法是微电子制造中进行金属膜沉积的主要方法，其中直接镀铜(Direct plating copper)是最具代表性的。
直接镀铜（DPC），主要用蒸发、磁控溅射等面沉积工艺进行基板表面金属化，先是在真空条件下溅射钛，铬然后再是铜颗粒，最后电镀增厚，接着以普通pcb工艺完成线路制作，最后再以电镀/化学镀沉积方式增加线路的厚度。
DPC工艺适用于大部分陶瓷基板，金属的结晶性能好，平整度好，线路不易脱落，且线路位置更准确，线距更小，可靠性稳定等优点。
厚膜氧化铝陶瓷基板通过厚膜工艺制作的氧化铝陶瓷基板，统称为厚膜氧化铝陶瓷基板。
厚膜工艺就是把专用的集成电路芯片与相关的电容、电阻元件都集成在一个基板上，在其外部采用统一的封装形式，做成一个模块化的单元。
这样做的好处是提高了这部分电路的绝缘性能、阻值精度，减少了外部温度、湿度对其的影响，所以厚膜电路比独立焊接的电路有更强的外部环境适应性能"二，99氧化铝陶瓷基板、96氧化铝陶瓷基板氧化铝陶瓷基板的核心结构就是三氧化二铝陶瓷，氧化铝陶瓷按照含量分为75瓷（75%）、92瓷（92%）、95瓷（95%）、96瓷（96%）、97瓷（97%）、99瓷（99%）以及995瓷（99.5%）和997瓷（99.7%）。
国内目前厂家多数生产95、96氧化铝陶瓷产品，目前产品都有有往高含量发展的趋势。
二，按工艺要求有电阻氧化铝陶瓷基板和覆铜氧化铝陶瓷基板电阻氧化铝陶瓷基板顾名思义就是有电阻制作要求的氧化铝陶瓷基板；覆铜氧化铝陶瓷基板覆铜氧化铝陶瓷基板主要是在氧化铝陶瓷基板上面做金属化，一般镀铜镀镍等，一般不需要打孔做线路。
陶瓷覆铜基板利用铜的含氧共晶体直接将铜覆接在陶瓷上，其基本原理是覆接过程前或过程中在铜与陶瓷之间引入适量的氧元素，在1065℃～1083℃范围内（低于铜的熔点1083℃），铜与氧形成铜—氧共晶体，该共晶体一方面与陶瓷发生化学反应生成尖晶石的。

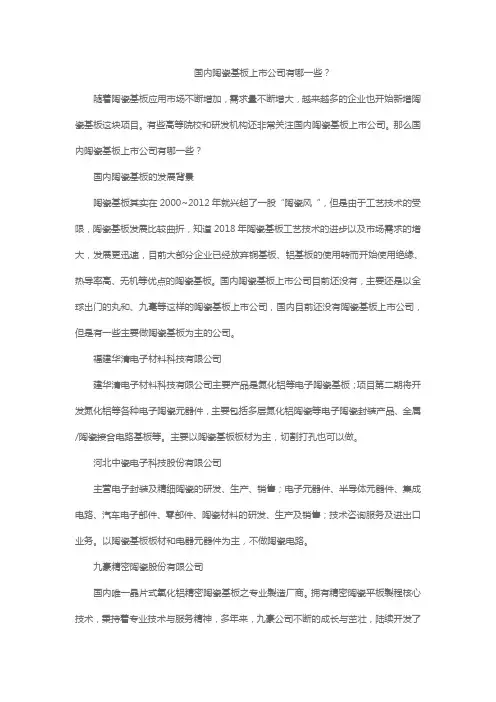

国内陶瓷基板上市公司有哪一些？随着陶瓷基板应用市场不断增加，需求量不断增大，越来越多的企业也开始新增陶瓷基板这块项目。
有些高等院校和研发机构还非常关注国内陶瓷基板上市公司。
那么国内陶瓷基板上市公司有哪一些？国内陶瓷基板的发展背景陶瓷基板其实在2000~2012年就兴起了一股“陶瓷风“，但是由于工艺技术的受限，陶瓷基板发展比较曲折，知道2018年陶瓷基板工艺技术的进步以及市场需求的增大，发展更迅速，目前大部分企业已经放弃铜基板、铝基板的使用转而开始使用绝缘、热导率高、无机等优点的陶瓷基板。
国内陶瓷基板上市公司目前还没有，主要还是以全球出门的丸和、九毫等这样的陶瓷基板上市公司，国内目前还没有陶瓷基板上市公司，但是有一些主要做陶瓷基板为主的公司。
福建华清电子材料科技有限公司建华清电子材料科技有限公司主要产品是氮化铝等电子陶瓷基板；项目第二期将开发氮化铝等各种电子陶瓷元器件，主要包括多层氮化铝陶瓷等电子陶瓷封装产品、金属/陶瓷接合电路基板等。
主要以陶瓷基板板材为主，切割打孔也可以做。
河北中瓷电子科技股份有限公司主营电子封装及精细陶瓷的研发、生产、销售；电子元器件、半导体元器件、集成电路、汽车电子部件、零部件、陶瓷材料的研发、生产及销售；技术咨询服务及进出口业务。
以陶瓷基板板材和电器元器件为主，不做陶瓷电路。
九豪精密陶瓷股份有限公司国内唯一晶片式氧化铝精密陶瓷基板之专业製造厂商。
拥有精密陶瓷平板製程核心技术，秉持着专业技术与服务精神，多年来，九豪公司不断的成长与茁壮，陆续开发了高压电阻基板、可变电阻基板、排阻基板、晶片电阻基板、晶片排阻基板并于近年陆续开发投入LED封装基板、Hybrid IC基板、感测器用等车用电子基板等製造生産。
以上是小编罗列的目前国内提供提供陶瓷基板板材的国内知名公司，更多需要可以咨询金瑞欣特种电路，金瑞欣是一家专业陶瓷基板生产厂家，有十多年陶瓷基板行业经验，可以提供和加工氧化铝陶瓷基板，氮化铝陶瓷基板。
氮化铝陶瓷基板生产制作流程和加工制造工艺氮化铝陶瓷基板相对于氧化铝套基板而氧，机械强度和硬度增加，相应的导热率比氧化铝陶瓷基板更高。
氮化铝陶瓷基板生产制作难度增加，加工工艺也有所不同。
今天小编主要是讲述一下氮化铝陶瓷基板生产制作流程和加工制造工艺。
一，氮化铝陶瓷基板生产制作流程1，氮化铝陶瓷基板生产制作过程氮化铝陶瓷基板生产制作流程，大致和陶瓷基板的制作流程接近，需要做烧结工艺，厚膜工艺，薄膜工艺因此具的制作流程和细节有所不同。
氮化铝陶瓷基板制作流程详见文章“关于氧化铝陶瓷基板这个八个方面你知道几个？”2，氮化铝陶瓷基板研磨氮化铝陶瓷电路板的制作流程是非常复杂的，第一步就是氮化铝陶瓷电路板的表面处理，也叫作研磨，其作用是去除其表面的附着物以及平整度的改善。
众所周知，氮化铝陶瓷基板会比氧化铝陶瓷电路板的硬度高很多，遇到比较薄的板厚要求的时候，研磨就是一个非常难得事情了，要保证氮化铝陶瓷电路板不会碎裂，还要达到尺寸精度和表面粗糙度的要求，需要专业的人操作。
不同的研磨方式对氮化铝陶瓷电路板的平整度、生产率、成品率的影响都是很大的，而且后续的工序是没办法提高基材的几何形状的精度。
所以氮化铝陶瓷电路板的制作选用的都是离散磨料双面研磨，对于生产企业来讲整个工序的成本会提升很多，但是为了使客户得到比较完美的氮化铝陶瓷电路板。
另外研磨液是一种溶于水的研磨剂，能够很好的做到去油污，防锈，清洁和增光效果，所以可以让氮化铝陶瓷电路板超过原本的光泽。
然而如今国内市场上的一些氮化铝陶瓷电路板仍旧不够完美，例如产品的流痕问题，是困扰氮化铝陶瓷电路板加工行业的难题。
主要还是没有办法达到比较好的成本控制和生产工艺。
3，氮化铝陶瓷基板切割打孔金瑞欣特种电路采用是激光切割打孔，采用激光切割打孔的优点：●采用皮秒或者飞秒激光器，超短脉冲加工无热传导，适于任意有机&无机材料的高速切割与钻孔,小10μm的崩边和热影响区。
●采用单激光器双光路分光技术,双激光头加工，效率提升一倍。

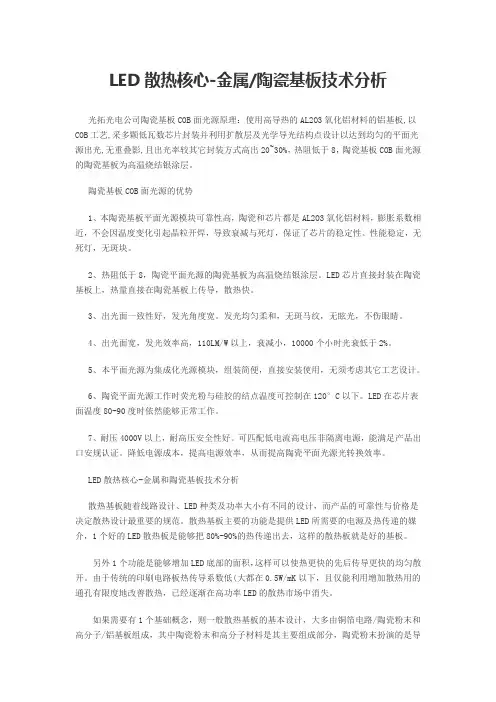

LED散热核心-金属/陶瓷基板技术分析光拓光电公司陶瓷基板COB面光源原理：使用高导热的AL2O3氧化铝材料的铝基板,以COB工艺,采多颗低瓦数芯片封装并利用扩散层及光学导光结构点设计以达到均匀的平面光源出光,无重叠影,且出光率较其它封装方式高出20~30%，热阻低于8，陶瓷基板COB面光源的陶瓷基板为高温烧结银涂层。
陶瓷基板COB面光源的优势1、本陶瓷基板平面光源模块可靠性高，陶瓷和芯片都是AL2O3氧化铝材料，膨胀系数相近，不会因温度变化引起晶粒开焊，导致衰减与死灯，保证了芯片的稳定性。
性能稳定，无死灯，无斑块。
2、热阻低于8，陶瓷平面光源的陶瓷基板为高温烧结银涂层。
LED芯片直接封装在陶瓷基板上，热量直接在陶瓷基板上传导，散热快。
3、出光面一致性好，发光角度宽。
发光均匀柔和，无斑马纹，无眩光，不伤眼睛。
4、出光面宽，发光效率高，110LM/W以上，衰减小，10000个小时光衰低于2%。
5、本平面光源为集成化光源模块，组装简便，直接安装使用，无须考虑其它工艺设计。
6、陶瓷平面光源工作时荧光粉与硅胶的结点温度可控制在120°C以下。
LED在芯片表面温度80-90度时依然能够正常工作。
7、耐压4000V以上，耐高压安全性好。
可匹配低电流高电压非隔离电源，能满足产品出口安规认证。
降低电源成本，提高电源效率，从而提高陶瓷平面光源光转换效率。
LED散热核心-金属和陶瓷基板技术分析散热基板随着线路设计、LED种类及功率大小有不同的设计，而产品的可靠性与价格是决定散热设计最重要的规范。
散热基板主要的功能是提供LED所需要的电源及热传递的媒介，1个好的LED散热板是能够把80%-90%的热传递出去，这样的散热板就是好的基板。
另外1个功能是能够增加LED底部的面积，这样可以使热更快的先后传导更快的均匀散开。
由于传统的印刷电路板热传导系数低(大都在0.5W/mK以下，且仅能利用增加散热用的通孔有限度地改善散热，已经逐渐在高功率LED的散热市场中消失。

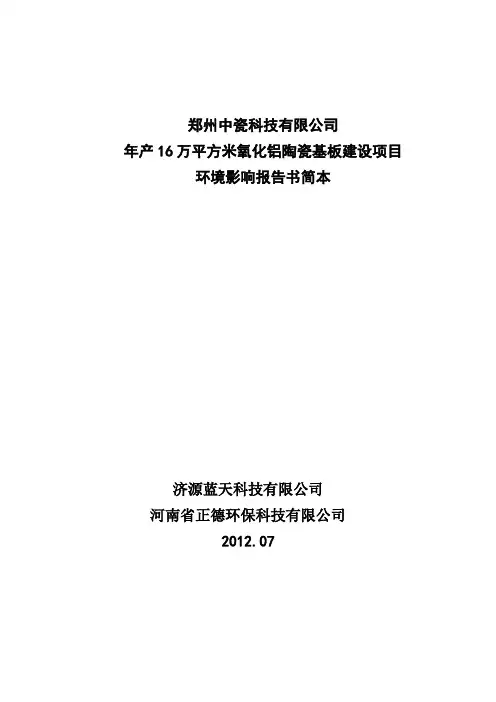

郑州中瓷科技有限公司年产16万平方米氧化铝陶瓷基板建设项目环境影响报告书简本济源蓝天科技有限公司河南省正德环保科技有限公司2012.07第一章总论1.1 项目背景氧化铝陶瓷基板因具有优良的电绝缘性能，高导热特性，优异的软钎焊性和高附着强度等优点，常用作晶体振荡器、可控硅等高频高功率电子元器件的介电导热基板及大功率LED灯的芯片封装基板和电路基板。
依托登卦市氧化铝粉制造的优势，郑州中瓷科技有限公司拟投资12500万元，建设年产16万平方米氧化铝陶瓷基板建设项目。
经查阅《产业结构调整指导目录(2011年本)》，本项目属于鼓励类第十九条轻工中的：“应用于电子领域的特种陶瓷生产及技术”，符合国家产业政策。
经查阅《建设项目环境影响评价分类管理名录》，本项目属于机械、电子类的“电子陶瓷”，需要编制环境影响评价报告书。
根据《中华人民共和国环境影响评价法》、《建设项目环境保护管理条例》等相关要求，受郑州中瓷科技有限公司委托，济源蓝天科技有限公司承担了本项目的环境影响评价工作。
我公司接受委托后，在河南省正德环保科技有限公司的协作下，经现场调查、收集分析资料、听取相关政府部门和专家意见的基础上，详细分析了该项目的工程情况，在进行环境质量现状监测和咨询项目周边公众意见后，遵照相关技术规范要求，编制完成了该项目环境影响评价报告书，供环保行政主管部门审查和决策参考。
1.2 评价标准根据登封市环境保护局登环函【2012】10号《关于郑州中瓷科技有限公司年产16万平方米氧化铝陶瓷基板建设项目环境影响评价执行标准》，确定本次评价执行标准。
1.2.1环境质量标准本工程主要涉及的环境质量标准见表1.2-1。
1.2.2污染物排放标准本工程主要涉及的污染物排放标准见表1.2-2。
1.3 评价工作等级及评价范围1.3.1大气环境评价工作等级及评价范围（1）评价工作等级本工程废气主要为有组织排放有机废气、无组织排放有机废气、燃烧尾气、砂光粉尘、激光加工粉尘。

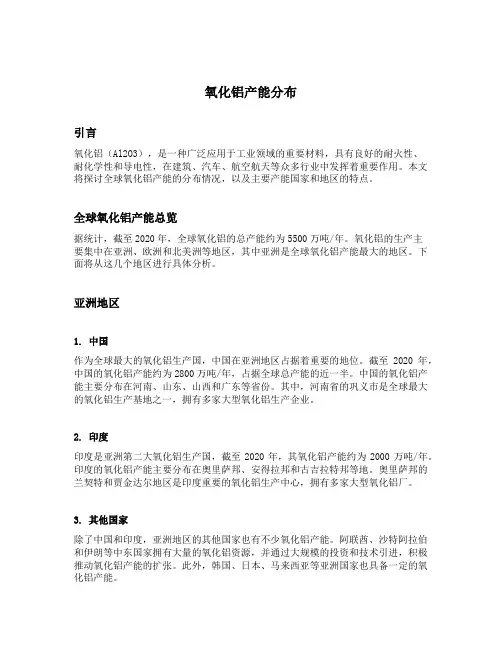

氧化铝产能分布引言氧化铝（Al2O3），是一种广泛应用于工业领域的重要材料，具有良好的耐火性、耐化学性和导电性，在建筑、汽车、航空航天等众多行业中发挥着重要作用。
