下载文档原格式
氧化铝陶瓷和纳米陶瓷
氧化铝陶瓷与纳米陶瓷是现代陶瓷技术中的两种重要材料，它们在许多领域都有广泛的应用。
氧化铝陶瓷，是以氧化铝（Al2O3）为主体的陶瓷材料。
氧化铝具有高硬度、高耐磨性、高化学稳定性和良好的绝缘性能等特点，因此被广泛应用于机械、电子、化工、陶瓷等领域。
氧化铝陶瓷的制备过程包括原料准备、成型、烧结等步骤，其中烧结温度通常较高，以达到氧化铝的致密化和结晶化。
纳米陶瓷，是指晶粒尺寸在纳米尺度（1-100纳米）的陶瓷材料。
纳米陶瓷具有许多独特的性能，如高强度、高硬度、高韧性、良好的抗热震性和抗腐蚀性等。
由于纳米陶瓷的晶粒尺寸小，晶界面积大，使得材料性能得到显著提升。
纳米陶瓷的制备通常涉及到纳米粉末的制备、成型和烧结等过程，其中纳米粉末的制备是关键。
氧化铝陶瓷和纳米陶瓷在某些应用领域存在重叠，但也各有特色。
例如，氧化铝陶瓷因其高硬度和耐磨性，常被用于制造耐磨件、切割工具等；而纳米陶瓷则因其优异的力学性能和抗热震性，在航空航天、核能等领域有广泛的应用前景。
随着科技的进步，氧化铝陶瓷和纳米陶瓷的制备技术也在不断发展和完善。
未来，这两种材料有望在更多领域得到应用，为人类社会的发展做出更大的贡献。
同时，也需要深入研究这两种材料的性能和应用，以充分发挥它们的潜力。
995氧化铝陶瓷使用温度
一、995氧化铝陶瓷简介
995氧化铝陶瓷（Al2O3-995）是一种高纯度、高密度的氧化铝陶瓷材料。
其氧化铝含量高达99.5%，因此具有优异的力学性能、化学稳定性和高温稳定性。
在我国，995氧化铝陶瓷被广泛应用于航空航天、军事、化工、电子等高技术领域。
二、995氧化铝陶瓷的使用温度范围
995氧化铝陶瓷的使用温度范围主要取决于其制品的制备工艺和应用环境。
一般来说，其使用温度在室温至1500℃之间。
在高温环境下，995氧化铝陶瓷具有较好的抗氧化性能和热稳定性。
三、995氧化铝陶瓷在不同温度下的性能表现
1.室温下：995氧化铝陶瓷具有较高的硬度、耐磨性和耐腐蚀性，适用于各种工业制品的制造。
2.高温下（1000-1500℃）：995氧化铝陶瓷的力学性能和抗氧化性能保持稳定，可应用于高温环境下的结构件和功能件。
四、提高995氧化铝陶瓷使用温度的方法
1.优化制备工艺：采用高温烧结、热等静压等先进工艺，提高氧化铝陶瓷的致密度和高温稳定性。
2.添加助剂：在制备过程中加入适当的助剂，可降低烧结温度，提高制品的力学性能和高温稳定性。
3.表面处理：对995氧化铝陶瓷制品进行表面处理，可提高其在高温环境
下的抗氧化性能。
五、应用领域及前景展望
995氧化铝陶瓷因其优异的性能，在我国得到了广泛的应用。
随着科技的不断进步和陶瓷制备技术的提高，995氧化铝陶瓷在航空航天、军事、化工、电子等领域的应用前景十分广阔。
氧化铝陶瓷、氧化锆陶瓷、氮化硅陶瓷是现代工业中应用较为广泛的特种陶瓷材料，它们具有优异的性能，被广泛用于高温、高压、耐磨、绝缘、耐腐蚀等领域。
下面将对这三种陶瓷材料进行介绍和比较。
一、氧化铝陶瓷1.1 氧化铝陶瓷概述氧化铝陶瓷是由氧化铝粉末制成，在高温下烧结而成的一种陶瓷材料。
它具有高硬度、耐磨、高温稳定性、化学稳定性等优点，被广泛用于制造工具、轴承、夹具、瓷砖等领域。
1.2 氧化铝陶瓷的特性氧化铝陶瓷具有以下特性：（1）高硬度：氧化铝陶瓷的硬度接近于金刚石，具有优异的耐磨性。
（2）高温稳定性：氧化铝陶瓷在高温下仍能保持稳定的物理和化学特性。
（3）化学稳定性：氧化铝陶瓷具有良好的耐腐蚀性，不易受化学腐蚀。
（4）绝缘性能：氧化铝陶瓷具有良好的绝缘性能，被广泛用于电子元件等领域。
1.3 氧化铝陶瓷的应用氧化铝陶瓷被广泛用于制造高速切削工具、陶瓷轴承、导热陶瓷、电子元件等领域。
因其优异的性能，在航空航天、制造业、电子领域有着重要的应用价值。
二、氧化锆陶瓷2.1 氧化锆陶瓷概述氧化锆陶瓷是以氧化锆粉末为主要原料，经过成型、烧结等工艺制成的一种高性能陶瓷材料。
它具有高强度、高韧性、耐磨、耐腐蚀等特点，被广泛用于医疗器械、航空航天及其他领域。
2.2 氧化锆陶瓷的特性氧化锆陶瓷具有以下特性：（1）高强度：氧化锆陶瓷的抗弯强度和抗压强度较高。
（2）高韧性：氧化锆陶瓷在高强度的同时具有较高的韧性，不易发生断裂。
（3）耐磨性：氧化锆陶瓷表面光滑，耐磨性能优秀。
（4）耐腐蚀性：氧化锆陶瓷具有良好的耐腐蚀性，不易受化学物质的侵蚀。
2.3 氧化锆陶瓷的应用氧化锆陶瓷被广泛用于医疗器械、航空航天、化工设备等领域。
其在人工关节、瓷牙、高温热电偶等方面有着重要的应用。
三、氮化硅陶瓷3.1 氮化硅陶瓷概述氮化硅陶瓷是以氮化硅粉末为主要原料，经过成型、烧结等工艺制成的一种高性能陶瓷材料。
它具有高硬度、高强度、高热导率等特点，被广泛用于机械制造、光学工业等领域。
氧化铝陶瓷材料
氧化铝陶瓷是一种重要的陶瓷材料，具有优异的物理化学性能，被广泛应用于
电子、化工、机械等领域。
氧化铝陶瓷材料具有高温稳定性、耐磨性、绝缘性和化学稳定性等特点，因此备受工程师和设计师的青睐。
首先，氧化铝陶瓷材料具有优异的高温稳定性。
它能够在高温环境下保持稳定
的物理和化学性能，不易发生变形和热膨胀，因此被广泛应用于高温工艺和设备中。
例如，氧化铝陶瓷常被用于制作高温炉窑的隔热材料、炉具零部件等。
其次，氧化铝陶瓷材料具有良好的耐磨性。
它的硬度高，耐磨损性能好，因此
在机械设备的磨损部件中得到广泛应用。
比如，氧化铝陶瓷常被用于制作轴承、密封件、切削工具等，能够有效延长设备的使用寿命。
此外，氧化铝陶瓷材料还具有优异的绝缘性能。
它能够有效阻挡电流的传导，
因此在电子领域得到广泛应用。
例如，氧化铝陶瓷常被用于制作电子元器件的绝缘基板、封装壳体等，能够保证电子设备的安全运行。
最后，氧化铝陶瓷材料具有良好的化学稳定性。
它能够抵抗酸碱腐蚀，不易受
化学物质的侵蚀，因此在化工领域得到广泛应用。
比如，氧化铝陶瓷常被用于制作化工设备的耐腐蚀衬里、反应容器等，能够保证设备的长期稳定运行。
总的来说，氧化铝陶瓷材料具有高温稳定性、耐磨性、绝缘性和化学稳定性等
优异性能，被广泛应用于电子、化工、机械等领域。
它的应用范围广泛，能够满足不同领域的工程需求，因此在工程设计中具有重要的地位和价值。
希望本文能够为大家对氧化铝陶瓷材料有更深入的了解提供帮助。

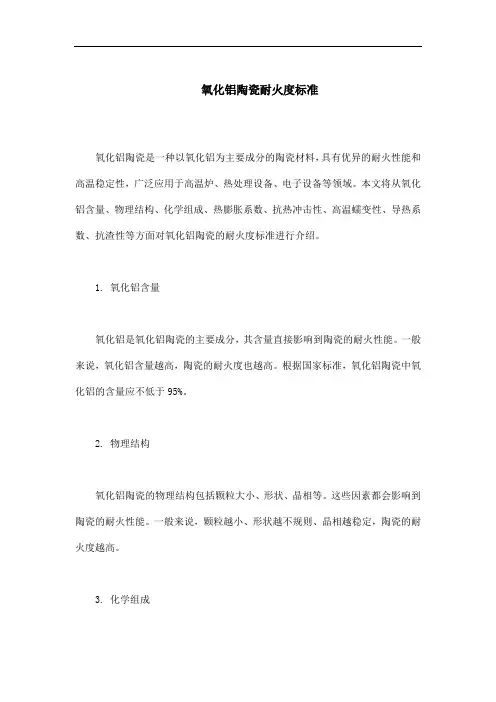

氧化铝陶瓷耐火度标准氧化铝陶瓷是一种以氧化铝为主要成分的陶瓷材料，具有优异的耐火性能和高温稳定性，广泛应用于高温炉、热处理设备、电子设备等领域。
本文将从氧化铝含量、物理结构、化学组成、热膨胀系数、抗热冲击性、高温蠕变性、导热系数、抗渣性等方面对氧化铝陶瓷的耐火度标准进行介绍。
1. 氧化铝含量氧化铝是氧化铝陶瓷的主要成分，其含量直接影响到陶瓷的耐火性能。
一般来说，氧化铝含量越高，陶瓷的耐火度也越高。
根据国家标准，氧化铝陶瓷中氧化铝的含量应不低于95%。
2. 物理结构氧化铝陶瓷的物理结构包括颗粒大小、形状、晶相等。
这些因素都会影响到陶瓷的耐火性能。
一般来说，颗粒越小、形状越不规则、晶相越稳定，陶瓷的耐火度越高。
3. 化学组成氧化铝陶瓷的化学组成主要是指杂质元素的含量，如硅、铁、钙等。
这些杂质元素会影响到陶瓷的高温性能，如高温蠕变性、导热系数等。
因此，在生产过程中需要严格控制杂质元素的含量。
4. 热膨胀系数热膨胀系数是指材料在温度升高时体积的变化情况。
如果热膨胀系数不匹配，会导致材料在高温下产生裂纹或变形，从而影响其耐火性能。
因此，在生产过程中需要选择合适的热膨胀系数匹配的材料。
5. 抗热冲击性抗热冲击性是指材料在承受温度急剧变化时抵抗破裂的能力。
在高温环境下，陶瓷材料会受到温度变化的影响，如果抗热冲击性不好，会导致材料破裂。
因此，在生产过程中需要优化材料结构，提高其抗热冲击性。
6. 高温蠕变性高温蠕变性是指材料在高温下受到压力时发生的形变。
在高温环境下，陶瓷材料会受到重力等外部力的作用，如果高温蠕变性不好，会导致材料变形或破裂。
因此，在生产过程中需要优化材料配方和加工工艺，降低其高温蠕变性。
7. 导热系数导热系数是指材料传导热量的能力。
如果导热系数过高，会导致热量迅速传递到材料内部，使材料温度升高；如果导热系数过低，会导致热量传递缓慢，影响材料的使用性能。
因此，在生产过程中需要选择合适的导热系数匹配的材料。
氧化铝陶瓷
氧化铝陶瓷是一种高性能陶瓷材料，也称为氧化铝陶瓷材料。
它是由高纯度氧化铝粉末通过压制、成型、烧结等工艺制成的一种非金属材料。
氧化铝陶瓷具有高硬度、高强度、高耐磨性、高耐腐蚀性、高耐高温性、绝缘性能好等优良的物理性能和化学性能。
因此，氧化铝陶瓷被广泛应用于航空航天、机械工业、电子电器、化学工业等领域。
氧化铝陶瓷的制备过程一般包括以下几个步骤：首先将高纯度氧化铝粉末与其他添加剂混合均匀，然后通过压制或注塑成型，最后进行高温烧结处理。
在烧结过程中，氧化铝粉末会逐渐结合成致密坚硬的结构，形成具有优良物理性能和化学性能的氧化铝陶瓷。
氧化铝陶瓷的应用领域非常广泛，例如在航空航天领域中，氧化铝陶瓷可以用于制造发动机涡轮叶片、航空仪器仪表、空气滤清器等；在机械工业中，氧化铝陶瓷可以用于制造轴承、轴瓦、机床刀具、磨料等；在电子电器领域中，氧化铝陶瓷可以用于制造电子器件、热敏电阻器、微波陶瓷等；在化学工业中，氧化铝陶瓷可以用于制造化学反应器、催化剂载体等。
2024年氧化铝陶瓷市场发展现状引言氧化铝陶瓷是一种具有优异性能和广泛应用领域的陶瓷材料。
本文将对氧化铝陶瓷市场的发展现状进行综合分析。
氧化铝陶瓷概述氧化铝陶瓷是一种以氧化铝为主要成分的陶瓷材料。
它具有高熔点、高硬度、高抗腐蚀性和良好的绝缘性能等特点，因此在电子、航空航天、机械制造等领域得到广泛应用。
市场规模与增长趋势氧化铝陶瓷市场规模庞大且不断增长。
随着高科技产业的迅猛发展，对氧化铝陶瓷的需求不断增加。
根据数据显示，氧化铝陶瓷市场在近几年保持着稳定增长的态势。
氧化铝陶瓷市场应用领域氧化铝陶瓷在各个领域都有广泛应用。
其中，电子行业是氧化铝陶瓷最主要的应用领域之一。
氧化铝陶瓷在电子行业中被用于制造集成电路基板、封装材料和高温绝缘材料等。
此外，氧化铝陶瓷还广泛应用于航空航天领域、机械制造领域和能源行业。
氧化铝陶瓷市场竞争格局氧化铝陶瓷市场具有较高的竞争性。
在市场上，存在着多家氧化铝陶瓷材料生产商和供应商。
这些企业通过不断提升产品质量、拓展市场渠道来提高竞争力。
氧化铝陶瓷市场发展趋势氧化铝陶瓷市场在未来有很大的发展潜力。
随着科技的进步和技术的不断创新，氧化铝陶瓷的性能得到了进一步提升。
预计未来氧化铝陶瓷市场将在电子、航空航天、机械制造等领域实现更广泛的应用。
结论综上所述，2024年氧化铝陶瓷市场发展现状良好，市场规模庞大且不断增长。
氧化铝陶瓷在各个领域有广泛的应用，尤其是在电子行业。
市场竞争激烈，但未来市场有良好的发展潜力。
氧化铝陶瓷氧化铝陶瓷（alumina ceramics）是一种以α- Al2O3为主晶的陶瓷材料。
其Al2O3含量一般在75～99.99%之间。
通常习惯以配料中Al2O3的含量来分类。
Al2O3含量在75%左右的为“75瓷“，含量在85%左右的为“85瓷“，含量在95%左右的为“95瓷“，含量在99%左右的为“99瓷“。
工业Al2O3是由铝钒土（Al2O3·3H2O）和硬水铝石制备的，对于纯度要求不高的，一般通过化学方法来制备。
电熔刚玉即是用上述原料加碳在电弧炉内于2000～2400C熔融制得，也称人造刚玉。
Al2O3有许多同质异晶体。
根据研究报道过的变体有十多种，但主要有三种，即γ- Al2O3，β- Al2O3，α- Al2O3。
Al2O3的晶体转化关系如下图，其结构不同，因此其性质也不同，在1300度以上的高温几乎完全转变为α- Al2O3。
郑州玉发集团是中国最大的白刚玉生产商，和中科院上海硅酸盐研究所成立玉发新材料研究中心研究生产多品种α氧化铝。
专注白刚玉和煅烧α氧化铝近30年，因为专注所以专业，联系QQ2596686490，电话156390七七八八一。
γ- Al2O3，属尖晶石型（立方）结构，氧原子形呈立方密堆积，铝原子填充在间隙中。
它的密度小。
且高温下不稳定，机电性能差，在自然界中不存在。
由于是松散结构，因此可利用它来制造多孔特殊用途材料。
β- Al2O3是一种Al2O3含量很高的多铝酸盐矿物。
它的化学组成可以近似地用RO·6 Al2O3和R2O·11 Al2O3来表示（RO指碱土金属氧化物，R2O指碱金属氧化物），其结构由碱金属或碱土金属离子如[NaO]ˉ层和[Al11O12]＋类型尖晶石单元交叠堆积而成，氧离子排列成立方密堆积，Na＋完全包含在垂直于C轴的松散堆积平面内，在这个平面内可以很快扩散，呈现离子型导电。
α- Al2O3，属三方晶系，单位晶胞是一个尖的菱面体，在自然办只存在α- Al2O3，如天然刚玉、红宝石、蓝宝石等矿物。
α- Al2O3结构最紧密、活性低、高温稳定。
它是三种形态中最稳定的晶型，电学性质最好，具有优良的机电性能。
Al2O3中的化学键是离子键，离子键也称“电价键”，它是由金属原子失去外层电子形成正离子，非金属原子取得电子形成负离子，互相结合形成的。
离子键是依靠正负离子间静电引力所产生的化学键，它没有方向性也没有饱和性。
A Al2O3陶瓷属于氧化物晶体结构，氧化物结构的结合键以离子键为主，它的分子式通常以AmXn 表示。
A(或者B)表示与氧结合的正离子，n为离子数，x表示氧离子，n表示它的数量。
大多数氧化物中的氧离子半径大于正离子的半径。
所以它们的结构是以大直径的氧离子密堆排列的骨架，组成六方或面心立方点阵，小直径的正离子嵌入骨架的间隙处。
这种陶瓷材料具有高的硬度和熔点。
陶瓷体的相组成中，晶相相对含量波动范围很大，通常特种陶瓷中晶相体相对含量较高。
晶相对陶瓷材料性质有很大的影响。
表中列出了一般陶瓷到特种陶瓷中的刚玉相(α- Al2O3)含量的变化及表现出的性能差异。
Al2O3含量变化对陶瓷性能影响陶瓷的许多性质明显地取决于气孔的数量、大小及分布。
陶瓷中气孔分为开门气孔和闭口气孔。
在坯料烧结前大都是开口气孔，烧结后开口气孔减少、消失或转变为闭口气孔。
开口气孔使陶瓷的气密性下降、化学腐蚀性增加。
气孔使陶瓷材料的导热率下降、介电损耗增大、抗电击穿强度降低。
气孔还可以使光线散射而降低陶瓷的透明度。
气孔又是应力集中的地方，在受到外界载荷作用时可能直接成为裂纹，使陶瓷材料的强度性能明显下降。
在氢气氛下烧结时，由于氢原子半径很小，易于扩散并有利于闭口气孔的消除。
在氧化铝中添加0．25 的氧化镁，于氢气氛下烧结可得到近于理论密度的烧结体。
玻璃相的含量对Al2O3陶瓷的生产和质量有重要影响。
玻璃相在Al2O3陶瓷坯中起了黏结作用，它把分散的晶相黏结在一起．可填充陶瓷中的气孔空隙，使陶瓷材料致密。
玻璃相还能抑制晶体的长大，防止晶体的晶型在温度变化时产生转变。
玻璃相在陶瓷中也存在负面影响。
它的力学性能比晶相要低，而且热稳定性也差，在较低的温度下便会开始软化。
玻璃相结构较疏松，常会在结构的空隙中充填一些金属离子。
这样，在电场作用下，很容易产生极化，使陶瓷材料绝缘性能下降，介电损耗增加。
氧化铝陶瓷的微观结构决定了它必将具有一系列的优点，比如：氧化铝陶瓷材料具有优良的绝缘性，高频损耗小，高频绝缘性好的特点；氧化铝陶瓷不燃、不锈，坚固不易损坏，有着其它有机材料和金属材料不可比拟的优良性质。
氧化铝陶瓷耐磨性，其硬度与刚玉相同，达到莫氏硬度九级，耐磨性与超硬合金相匹敌。
氧化铝陶瓷的耐热性，具有热膨胀系数小，机械强度大，热传导率好等特点。
氧化铝陶瓷具有耐化学腐蚀性和熔融金属性等特点。
基于以上的种种优点，氧化铝陶瓷被广泛应用于各个领域。
在电子工业中的应用（1）多芯片式封装用陶瓷多层基板：十年来已成功地用于计算机半导体芯片的封装，不仅使计算机的性能提高了十多倍，而价格也大幅度连续下降。
这是由于实现了高密度封装，缩短了芯片本身的信号传输时间。
封装用的氧化铝陶瓷多层基板的制造方法有厚膜印刷法、生坯叠片法、生坯印刷法、厚薄膜混合法等四种。
（2）高压钠灯发光管：由多晶不透明的氧化铝所形成的氧化铝透明体，应用于高压钠灯发光管，照明效率为水银灯的两倍，从而开拓了提高照明效率的新途径。
透明氧化铝精细陶瓷不仅能透光，而且具有耐高温、耐腐蚀、高绝缘、高强度、介质损耗小等性能，是一种优良的光学陶瓷，还可作微波炉窗等。
（3）氧化铝陶瓷传感器：用氧化铝陶瓷的晶粒、晶界、气孔等结构特征和特性作敏感元件，用于高温和含腐蚀性气体的环境中，使检测、控制的信息准确而迅速。
从应用的类型看，有温度、气体、温度等传感器。
目前需急待解决的问题是互换性、选择性，从单个传感器发展到复合传感器和多功能传感器。
耐热结构材料随着航天技术的发展，氧化铝纤维、晶须及复合材料，是引人注目的高性能防热、绝热材料之一。
（1）航天飞机的热防护系统：航天飞机在返回与再入过程中，对热防护系统提出了更高的要求。
美国洛克希德导弹宇航公司认为，氧化铝纤维是最有希望的材料之一。
由氧化铝纤维构成的复合材料已用作导弹头锥、喷管，航天飞机头部和机翼前缘，并在民航飞机刹车材料中得到应用。
（2）新的高温陶瓷纤维：最新发展了一种氧化铝--氧化锆陶瓷纤维，使材料的强度和韧性得到提高。
拉伸强度超过2100Mpa，在1400℃空气中暴露100小时后，在室温仍保持1400Mpa的拉伸强度。
这种复合材料可用于火箭发动机喷管的喉部衬垫、尾部喷管的绝热材料。
（3）α- Al2O3晶须：密度为3.9g/cm3，强度在已知的晶须材料中是最大的，可达13800~27600 Mpa，模量（6.9~2.4）×103Mpa；而氧化铝纤维（直径3μm）的密度是3.2g/cm3，强度2600Mpa，模量2.5×103Mpa。
由此可见，Al2O3晶须具有比纤维更高的强度及模量，且晶须增强复合材料的制造工艺比较简单。
所以，发展晶须增强复合材料也属方向之一。
（4）氧化铝空心球：氧化铝空心球不仅保留了耐高温的优点，而且还有体积密度小，导热系数低，在高温下体积不收缩、抗火焰冲刷的特点。
若与同类致密制品比较，体积密度可降低50~60%，导热系统和蓄热量可降低一半，使用温度为1600~1800℃，是用作高温窑炉的理想结构材料。
节能效果在20%以上，空心球制品能使窑炉升温容易、降温快、一般可缩短生产周期三分之一左右。
氧化铝陶瓷刀具氧化铝的硬度（Hr）为2700~3000，杨氏模量（kg/mm2）35000~41000。
导热系数0.75~1.35×103J/m?h?℃，热膨胀系数8.5×10-6/℃（室温~1000℃）。
人们在利用这些特性的同时，又开发了Al2O3~TiO2，Al2O3-ZrO2系陶瓷，以改善氧化铝陶瓷刀具的韧性和耐热冲击性，适应高速切削的需要。
Al2O3的粒度组成在烧结过程中氧化铝晶粒度的控制是决定刀具质量的重要环节，若采用高温等静压烧结（HIP），可使晶粒度为0.3~0.5微米。
氧化铝刀具的抗折强度可提高到900~1000MPa。
氧化铝精细陶瓷在化学工业中的应用随着石油精制、石油化学的发展，金属氧化物大量用作固体催化剂，特别是70年代后，氧化铝陶瓷在化工中的作用显得特别突出，例如，重油氢化裂解、处理汽车的排气、从排烟中除去NOx、接触燃烧催化剂等等。
目前我国铝行业及一些陶瓷厂家已开发一系列新产品，这里只简要地介绍催化剂载休及多孔氧化铝陶瓷。
（1）催化剂载体：主要是利用氧化铝良好的孔径分布、较高的孔容、大的表面积（60~400m2/g）、多种晶型的特异功能。
氧化铝已作为铂、钯、钴、锰、铁、镍、钒等化合物的载体，构成氧化一还原、酸碱催化作用。
常用的材料结构有粒状载体（园柱状、球状、三叶形）、整体结构（蜂窝状陶瓷、多孔陶瓷、泡沫陶瓷、陶瓷纤维）。
目前正研究将氧化铝用作高温反应的催化剂载体，制取单一晶型具有择优催化作用的新型材料，η- Al2O3的应用正在开发。
（2）氧化铝多孔体陶瓷：用于电解隔膜、细菌过滤、分离、分散、吸收机能的过滤器件。
氧化铝陶瓷的孔径在15~200μm。
使用氧化铝陶瓷过滤器能形成稳定的过滤膜且厚度均一。
特别是食品行业，要进行热态杀菌作业，用氧化铝的陶瓷器件是最合适的。
蜂窝状氧化铝多孔体陶瓷，是当前应用的方向，用于多种排气的净化、触媒载体、菌体固定化、人体血液排毒净化等。
氧化铝陶瓷机械零件氧化铝陶瓷机械零件在化学工业上应用较早，多年来有很大发展，特别是耐酸泵、阀门等部件，常应用在盐酸、硫酸、硝酸工业中。
改性后的氧化铝陶瓷有可能在燃气轮机、发动机中得到应用；用等离子喷涂氧化铝于多种机件表面，正在得到应用。
它可以提高热机工作温度、节约战略物资，避免环境污染。
