陶瓷基板制造技术

陶瓷基板的生产开发与应用方案一、实施背景随着科技的不断发展和高精尖技术的广泛应用，电子行业对高性能、高可靠性和长寿命的电子基板的需求日益增长。

陶瓷基板作为一种具有优异性能的电子基板，在高温、高频率、高可靠性和高密度等方面具有显著优势。

因此，开发陶瓷基板的生产技术并推广其应用具有重要意义。

二、工作原理陶瓷基板是一种采用陶瓷材料制成的电子基板，其工作原理主要基于陶瓷材料的优异性能。

陶瓷材料具有高导热性、高绝缘性、低膨胀系数和优良的机械性能，能够满足各种极端环境下的电子设备需求。

通过将陶瓷材料与金属化层结合，可以制造出具有优良电性能和机械性能的陶瓷基板。

三、实施计划步骤1.研发阶段：进行市场调研，收集客户需求和技术资料，制定研发计划。

2.材料选择与制备：选择合适的陶瓷材料和金属化层材料，制备出合格的陶瓷基板样品。

3.工艺优化：通过不断试验和优化工艺参数，提高陶瓷基板的性能和生产效率。

4.中试生产：在小规模生产线上进行中试生产，验证工艺的可行性和稳定性。

5.批量生产：根据中试结果，调整生产线，进行批量生产。

6.质量检测与控制：对生产的陶瓷基板进行严格的质量检测和控制，确保产品符合要求。

7.应用推广：与相关行业合作，推广陶瓷基板的应用。

四、适用范围陶瓷基板适用于以下领域：1.航空航天：陶瓷基板能够满足航空航天领域的高温、高可靠性和长寿命需求。

2.汽车电子：汽车发动机控制单元、车载雷达等需要高导热性、高耐久性的基板材料。

3.电力电子：陶瓷基板可用于制造高频率、高功率的电力电子设备。

4.通信电子：通信基站、路由器等通信设备需要高性能、高稳定的基板材料。

5.工业控制：工业控制设备需要能够在恶劣环境下稳定工作的基板材料。

6.医疗设备：医疗设备需要具有高生物相容性和高稳定性的基板材料。

7.国防军工：陶瓷基板能够满足国防军工领域的高温、高可靠性和保密性需求。

五、创新要点1.采用新型陶瓷材料和金属化层材料，提高陶瓷基板的性能和稳定性。

氧化铝陶瓷基板生产工艺
氧化铝陶瓷基板生产工艺一般包括以下几个主要步骤：
1. 准备原料：将高纯度的铝粉和其他添加剂混合，使其均匀分散。

2. 成型：将混合后的原料放入模具中进行成型。

常见的成型方法有注塑成型、压制成型和浇铸成型等。

3. 烧结：将成型后的胚体进行高温烧结，使之形成致密的陶瓷结构。

烧结温度一般在1600-1800摄氏度之间，烧结时间根据具体工艺要求而定。

4. 加工修整：将烧结后的陶瓷基板进行加工修整。

主要包括机加工、磨削和抛光等工艺，以得到精确的尺寸和平滑的表面。

5. 检测质量：对陶瓷基板进行质量检测，包括外观检验、尺寸测量、机械性能测试、电性能测试等。

确保陶瓷基板符合相关要求。

6. 包装出厂：对通过质量检测的陶瓷基板进行包装，并进行出厂销售。

以上是常见的氧化铝陶瓷基板生产工艺步骤，实际生产中可能会根据具体要求进行调整和改进。

dpc陶瓷基板生产工艺DPC陶瓷基板生产工艺DPC陶瓷基板作为一种新型陶瓷材料，具有优异的导热性能和电气绝缘性能，广泛应用于电子器件的散热和隔离领域。

本文将详细介绍DPC陶瓷基板的生产工艺。

一、原料准备DPC陶瓷基板的主要原料是氧化铝和氧化锆，这两种材料具有较高的熔点和良好的导热性能。

在生产过程中，需要按照一定的比例将氧化铝和氧化锆粉末混合均匀。

二、浆料制备将混合均匀的氧化铝和氧化锆粉末与有机溶剂和分散剂混合，形成浆料。

浆料的质量要求高，需要经过多次搅拌和过滤，确保粒子分散均匀，无杂质。

三、浆料成型浆料成型是DPC陶瓷基板生产的关键步骤之一。

常用的成型方法有注射成型、压制成型和挤出成型。

其中，注射成型是目前应用最广泛的方法之一。

通过将浆料注入成型模具，利用压力使浆料充满整个模具，并通过热处理使其固化。

四、烧结成型后的DPC陶瓷基板需要进行高温烧结，以使其结构更加致密，提高导热性能和机械强度。

烧结温度一般在1500℃以上，烧结时间根据基板的厚度和尺寸而定。

在烧结过程中，需要控制好烧结温度和保持一定的气氛，以避免基板表面氧化。

五、表面处理烧结后的DPC陶瓷基板需要进行表面处理，以提高其平整度和光洁度。

常用的表面处理方法有机械抛光和化学机械抛光。

通过这些方法，可以使基板表面达到亚微米级的光洁度要求。

六、检验和包装生产完成后，需要对DPC陶瓷基板进行严格的检验。

主要包括外观检查、尺寸测量、导热性能测试等。

合格的产品经过包装后，可以进行出货。

DPC陶瓷基板的生产工艺包括原料准备、浆料制备、浆料成型、烧结、表面处理、检验和包装等环节。

每个环节都需要严格控制工艺参数，以确保产品的质量和性能。

随着技术的不断进步，DPC陶瓷基板的生产工艺也在不断优化，以满足不同领域对高性能陶瓷材料的需求。

dba陶瓷基板工艺一、基板制备DBA陶瓷基板是一种以陶瓷为基材，通过微加工技术制造而成的基板。

其制备过程包括以下几个步骤：1.陶瓷基材制备：采用高纯度陶瓷材料，通过球磨、干燥、成型等工艺，制备成所需的陶瓷基材。

2.基材表面处理：对陶瓷基材进行抛光、清洗等处理，以去除表面杂质和缺陷。

3.微加工：采用微加工技术，将陶瓷基材加工成具有所需电路图案的基板。

4.基板清洗：清洗基板表面，去除微加工过程中留下的杂质和污染物。

二、铜箔制备铜箔是DBA陶瓷基板上的主要导电材料，其制备过程包括以下几个步骤：1.铜箔材料选择：选择高导电性能的铜箔材料，如纯铜或铜合金。

2.铜箔剪裁：根据实际需要，将铜箔剪裁成所需的尺寸和形状。

3.铜箔表面处理：对铜箔表面进行抛光、清洗等处理，以去除表面杂质和缺陷。

4.铜箔矫直：通过矫直机对铜箔进行矫直，以保证其在DBA陶瓷基板上的平整度。

三、键合键合是将DBA陶瓷基板与铜箔连接在一起的关键步骤，其主要包括以下几个环节：1.表面处理：对DBA陶瓷基板和铜箔进行表面处理，以增强它们之间的粘附性。

2.焊料选择：选择合适的焊料，如银铜合金、锡铅合金等，用于将DBA陶瓷基板与铜箔连接在一起。

3.键合工艺：采用超声波键合、热压键合等工艺，将DBA陶瓷基板与铜箔紧密连接在一起。

4.键合质量检测：对键合后的DBA陶瓷基板进行质量检测，如X 射线检测、超声波检测等，以确保键合质量和可靠性。

四、电路制作电路制作是DBA陶瓷基板工艺的核心环节之一，其主要包括以下几个步骤：1.光刻制版：采用光刻技术制作DBA陶瓷基板的电路图案模板。

2.电路印刷：使用印刷机将电路图案模板上的电路转移到DBA陶瓷基板上。

3.电路固化：通过加热等手段使电路图案模板上的电路材料固化在DBA陶瓷基板上。

4.电路质量检测：对制作完成的电路进行质量检测，如外观检测、电性能检测等，以确保电路的质量和可靠性。

陶瓷基板制作工艺
陶瓷基板制作工艺是指将陶瓷材料制作成基板的过程。

陶瓷基板的制作工艺一般包括以下步骤：
1. 原料准备：选取适合的陶瓷原料，如氧化铝、氮化铝等，并进行粉末制备。

2. 粉末处理：将原料粉末进行干燥、筛分和混合等处理，以获得均匀的粉末混合物。

3. 压制成型：将粉末混合物通过压制机械设备进行成型，常用的成型方式包括干压成型和浸渍成型等。

4. 烧结：成型后的陶瓷基板需要进行烧结处理，将成型体进行高温加热，使其颗粒之间相互结合。

5. 机械加工：烧结后的陶瓷基板还需要进行机械加工，包括精密切割、打磨、研磨等处理，以获得所需的精度和表面光滑度。

6. 检测：对陶瓷基板进行各项检测，如尺寸、精度、密度、温度性能等检测，以保证产品质量。

7. 表面处理：根据需要对陶瓷基板进行表面处理，如腐蚀、镀膜等，以满足具体的应用要求。

8. 成品包装：最后将成品进行包装，以保护和存储。

以上是陶瓷基板制作一般流程，不同陶瓷基板的制作工艺可能存在差异，具体工艺流程可根据不同材料和产品要求进行调整和优化。

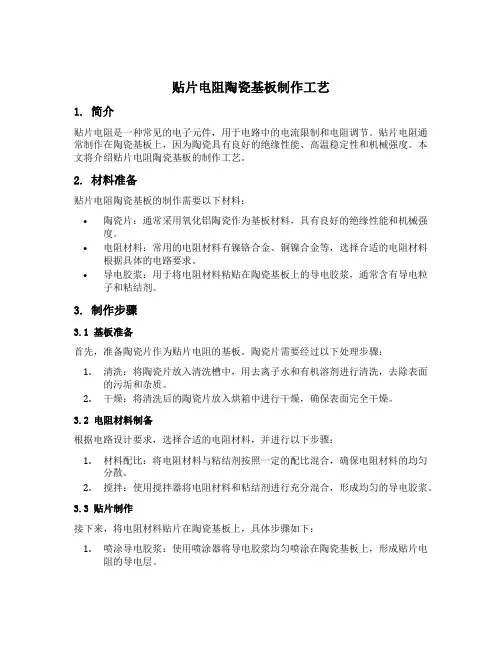

贴片电阻陶瓷基板制作工艺1. 简介贴片电阻是一种常见的电子元件，用于电路中的电流限制和电阻调节。

贴片电阻通常制作在陶瓷基板上，因为陶瓷具有良好的绝缘性能、高温稳定性和机械强度。

本文将介绍贴片电阻陶瓷基板的制作工艺。

2. 材料准备贴片电阻陶瓷基板的制作需要以下材料：•陶瓷片：通常采用氧化铝陶瓷作为基板材料，具有良好的绝缘性能和机械强度。

•电阻材料：常用的电阻材料有镍铬合金、铜镍合金等，选择合适的电阻材料根据具体的电路要求。

•导电胶浆：用于将电阻材料粘贴在陶瓷基板上的导电胶浆，通常含有导电粒子和粘结剂。

3. 制作步骤3.1 基板准备首先，准备陶瓷片作为贴片电阻的基板。

陶瓷片需要经过以下处理步骤：1.清洗：将陶瓷片放入清洗槽中，用去离子水和有机溶剂进行清洗，去除表面的污垢和杂质。

2.干燥：将清洗后的陶瓷片放入烘箱中进行干燥，确保表面完全干燥。

3.2 电阻材料制备根据电路设计要求，选择合适的电阻材料，并进行以下步骤：1.材料配比：将电阻材料与粘结剂按照一定的配比混合，确保电阻材料的均匀分散。

2.搅拌：使用搅拌器将电阻材料和粘结剂进行充分混合，形成均匀的导电胶浆。

3.3 贴片制作接下来，将电阻材料贴片在陶瓷基板上，具体步骤如下：1.喷涂导电胶浆：使用喷涂器将导电胶浆均匀喷涂在陶瓷基板上，形成贴片电阻的导电层。

2.干燥：将喷涂后的陶瓷基板放入烘箱中进行干燥，使导电胶浆固化并与陶瓷基板牢固结合。

3.切割：根据设计要求，使用切割工具将陶瓷基板切割成适当大小的贴片电阻。

3.4 焊接最后，将贴片电阻焊接到电路板上，完成贴片电阻陶瓷基板的制作工艺。

4. 质量控制在贴片电阻陶瓷基板制作过程中，需要进行质量控制以确保产品的可靠性和稳定性。

常见的质量控制措施包括：1.检查陶瓷基板表面是否平整，无明显缺陷。

2.检查贴片电阻导电层的厚度是否符合要求。

3.进行电阻值测试，确保贴片电阻的电阻值在设计范围内。

5. 总结贴片电阻陶瓷基板制作工艺是一项关键的电子元件制造工艺。

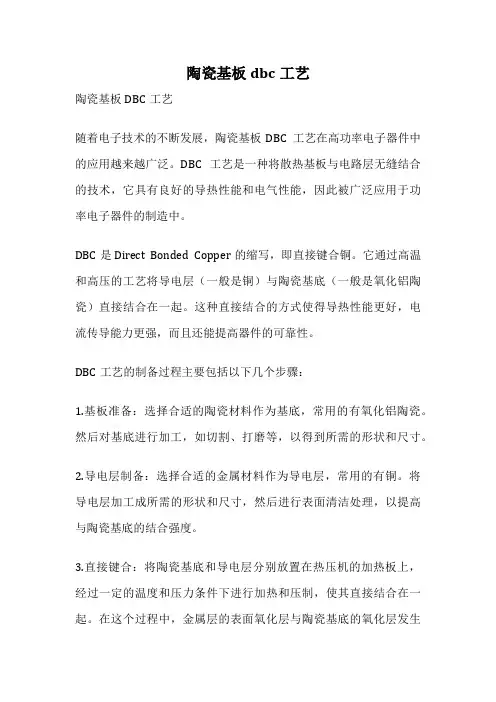

陶瓷基板dbc工艺陶瓷基板DBC工艺随着电子技术的不断发展，陶瓷基板DBC工艺在高功率电子器件中的应用越来越广泛。

DBC工艺是一种将散热基板与电路层无缝结合的技术，它具有良好的导热性能和电气性能，因此被广泛应用于功率电子器件的制造中。

DBC是Direct Bonded Copper的缩写，即直接键合铜。

它通过高温和高压的工艺将导电层（一般是铜）与陶瓷基底（一般是氧化铝陶瓷）直接结合在一起。

这种直接结合的方式使得导热性能更好，电流传导能力更强，而且还能提高器件的可靠性。

DBC工艺的制备过程主要包括以下几个步骤：1.基板准备：选择合适的陶瓷材料作为基底，常用的有氧化铝陶瓷。

然后对基底进行加工，如切割、打磨等，以得到所需的形状和尺寸。

2.导电层制备：选择合适的金属材料作为导电层，常用的有铜。

将导电层加工成所需的形状和尺寸，然后进行表面清洁处理，以提高与陶瓷基底的结合强度。

3.直接键合：将陶瓷基底和导电层分别放置在热压机的加热板上，经过一定的温度和压力条件下进行加热和压制，使其直接结合在一起。

在这个过程中，金属层的表面氧化层与陶瓷基底的氧化层发生反应，形成化学键合，从而实现了金属层与陶瓷基底的无缝结合。

4.加工和测试：经过直接键合后的基板需要进行精密加工，如切割、钻孔等，以便制成所需的形状和尺寸。

然后对制成品进行电气测试和可靠性测试，以保证其质量和性能符合要求。

DBC工艺具有以下几个优点：1.导热性能好：直接键合的导电层与陶瓷基底之间没有界面接触电阻，导热性能更好，能够有效地散热，提高器件的功率密度。

2.电气性能优越：直接键合的金属层与陶瓷基底之间的结合强度高，电流传导能力强，能够承受高电流和高电压的工作环境。

3.尺寸稳定性好：直接键合的金属层与陶瓷基底之间的热膨胀系数相似，能够有效地抑制因温度变化引起的热应力，保持器件的尺寸稳定性。

4.可靠性高：直接键合的金属层与陶瓷基底之间形成了化学键合，结合强度高，能够承受高温和高湿等恶劣工作环境，提高器件的可靠性。

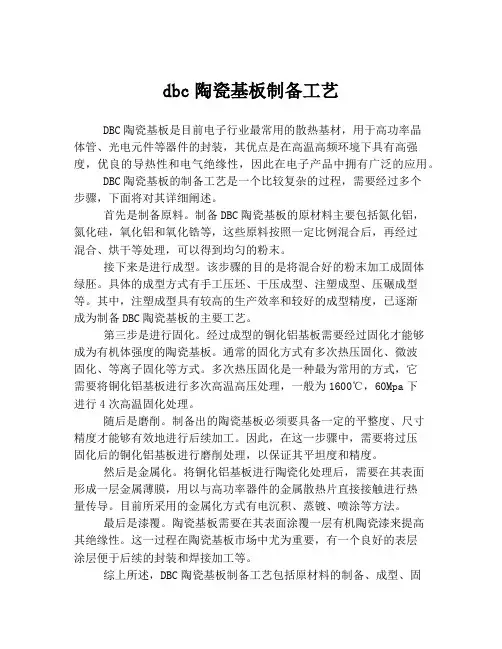

dbc陶瓷基板制备工艺DBC陶瓷基板是目前电子行业最常用的散热基材，用于高功率晶体管、光电元件等器件的封装，其优点是在高温高频环境下具有高强度，优良的导热性和电气绝缘性，因此在电子产品中拥有广泛的应用。

DBC陶瓷基板的制备工艺是一个比较复杂的过程，需要经过多个步骤，下面将对其详细阐述。

首先是制备原料。

制备DBC陶瓷基板的原材料主要包括氮化铝，氮化硅，氧化铝和氧化锆等，这些原料按照一定比例混合后，再经过混合、烘干等处理，可以得到均匀的粉末。

接下来是进行成型。

该步骤的目的是将混合好的粉末加工成固体绿胚。

具体的成型方式有手工压坯、干压成型、注塑成型、压碾成型等。

其中，注塑成型具有较高的生产效率和较好的成型精度，已逐渐成为制备DBC陶瓷基板的主要工艺。

第三步是进行固化。

经过成型的铜化铝基板需要经过固化才能够成为有机体强度的陶瓷基板。

通常的固化方式有多次热压固化、微波固化、等离子固化等方式。

多次热压固化是一种最为常用的方式，它需要将铜化铝基板进行多次高温高压处理，一般为1600℃，60Mpa下进行4次高温固化处理。

随后是磨削。

制备出的陶瓷基板必须要具备一定的平整度、尺寸精度才能够有效地进行后续加工。

因此，在这一步骤中，需要将过压固化后的铜化铝基板进行磨削处理，以保证其平坦度和精度。

然后是金属化。

将铜化铝基板进行陶瓷化处理后，需要在其表面形成一层金属薄膜，用以与高功率器件的金属散热片直接接触进行热量传导。

目前所采用的金属化方式有电沉积、蒸镀、喷涂等方法。

最后是漆覆。

陶瓷基板需要在其表面涂覆一层有机陶瓷漆来提高其绝缘性。

这一过程在陶瓷基板市场中尤为重要，有一个良好的表层涂层便于后续的封装和焊接加工等。

综上所述，DBC陶瓷基板制备工艺包括原材料的制备、成型、固化、磨削、金属化和漆覆等多个步骤，每个步骤都要求具有较高的工艺水平和名称的设备支持。

通过这些步骤的合理组合和操作，最终可以制备出高性能、高可靠性的陶瓷基板，为电子产品的高质量发展做出积极的贡献。

多层陶瓷基板及其制造方法多层陶瓷基板是一种用于集成电路及其他电子器件的基板材料。

它由多层陶瓷层和导电金属层交替叠加而成，具有优良的电绝缘性能、高强度和优异的热导率。

本文将介绍多层陶瓷基板的制造方法及其相关技术。

一、多层陶瓷基板的制造方法1. 原料准备：多层陶瓷基板的主要材料是陶瓷粉末和有机粘结剂。

通常使用的陶瓷粉末包括氧化铝、氮化铝和氧化锆等，有机粘结剂主要是聚合物树脂。

这些原料经过混合和筛分后，制成可用于制造基板的坯料。

2. 基板成型：将坯料通过压制、挤出或注射成型工艺，制成带有导电通孔的原始基板。

这些通孔将用于连接多层陶瓷层和导电金属层。

3. 陶瓷层烧结：将多个陶瓷层叠加在一起，并在高温下进行烧结，以实现层间结合。

在烧结过程中，有机粘结剂将分解和燃烧，使陶瓷层之间形成坚固的结合。

烧结后的陶瓷层具有较高的密度和强度。

4. 金属层制备：在陶瓷层之间涂覆金属浆料，并通过烧结的方式使其与陶瓷层牢固结合。

金属浆料通常是由导电金属粉末和有机粘结剂组成。

烧结后的金属层在多层陶瓷基板中起到导电和连接功能。

5. 电连接：通过钻孔和镀铜等工艺在金属层上形成电连接，以实现电子器件的连接和信号传输。

二、多层陶瓷基板的相关技术1. 高可靠性技术：多层陶瓷基板在高温、高湿和恶劣环境下应用广泛，因此需要具备高可靠性。

相关的技术包括优化材料配方、提高烧结质量和优化金属层的制备工艺等。

2. 高频应用技术：多层陶瓷基板在高频电路中具有较好的性能，但需要考虑电磁波的传播特性和导热性能。

相关技术包括优化金属层的导电性能和设计合适的电连接结构。

3. 低温烧结技术：传统的多层陶瓷基板制备过程中需要高温烧结，但这可能导致一些敏感电子器件的失效。

因此，发展低温烧结技术具有重要意义。

目前，人们通过添加适当的添加剂，改变烧结工艺参数等方式，实现多层陶瓷基板的低温烧结。

4. 高密度互连技术：随着电子器件的微小化和集成化，多层陶瓷基板上的导电通孔需要更高的密度和更小的尺寸。
