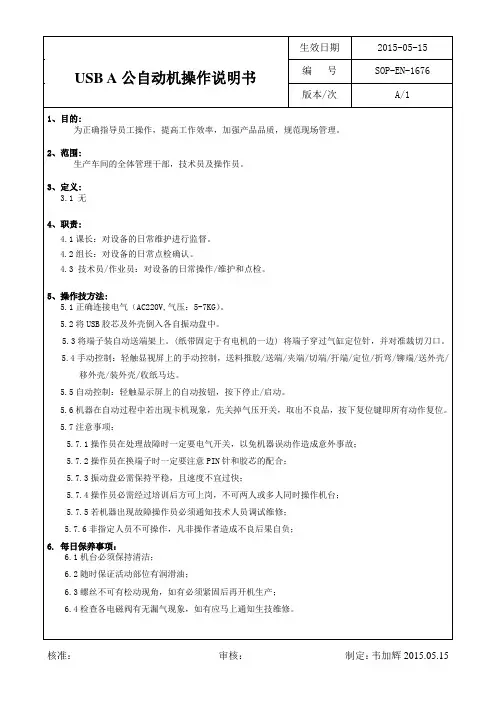

USB A公 自动机操作说明书

USB AVR USB AVR JTAG JTAG JTAGICE ICE ICE使用说明使用说明版本：R R e v 1.02020008-1简介一、简介USB AVR JTAGICE支持自动升级和手动升级的仿真器，与AVR Studio相结合，通过 USB可以对所有带JTAG 接口的单片机进行在片调试和编程。

【主要功能简介】· 基于ATMEL原厂提供的方案而设计，支持AVRStudio，借鉴了ATMEL原厂生产的 JTAGICE仿真器，使用方法同它们一致，简单易用，稳定可靠。

手动升级采用AVR910对监控芯片升级，彻底解决冲掉监控代码的后顾之忧！· 接入目标板的JTAG接口，可使用JTAG方式进行连接。

· JTAG功能：- JTAG仿真及编程支持的器件型号：与ATMEL原装JTAGICE仿真器支持的器件型号相同。

- JTAG仿真功能与性能：与ATMEL原装JTAGICE仿真器仿真功能相同。

支持全速运行、单步调试、断点调试等各种调试方法，可查看IO状态，变量数据等，仿真速度可设置提高至115200bps等等。

- JTAG编程功能与性能：与ATMEL原装JTAGICE仿真器烧写功能相同。

可直接烧写程序，设置熔丝位等。

· 与PC机的连接接口：- 准USB接口（USB To RS232，需要安装驱动程序！）；· 与目标板的连接接口：- 与ATMEL官方JTAG标准接口兼容；· 特点：- 监控固件程序可升级！JTAG采用单独的MCU进行控制，控制程序均采用ATMEL提供的固件程序，使得该仿真器可自动检测AVRStudio的新版本。

日后，ATMEL将会推出更多AVR型号，亦会将新的器件型号添加入AVRStudio的器件支持列表，当您在未来开发中需要使用最新的型号，升级AVRStudio，升级仿真器的固件程序，仿真器便得以支持新的型号！支持具有JTAG接口的在片仿真。

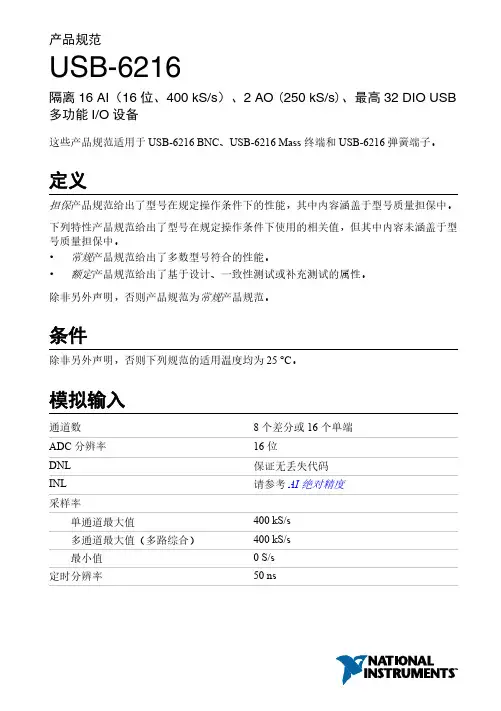

产品规范USB-6216隔离16 AI（16位、400 kS/s）、2 AO (250 kS/s)、最高32 DIO USB 多功能I/O设备这些产品规范适用于USB-6216 BNC、USB-6216 Mass终端和USB-6216弹簧端子。

定义担保产品规范给出了型号在规定操作条件下的性能，其中内容涵盖于型号质量担保中。

下列特性产品规范给出了型号在规定操作条件下使用的相关值，但其中内容未涵盖于型号质量担保中。

•常规产品规范给出了多数型号符合的性能。

•额定产品规范给出了基于设计、一致性测试或补充测试的属性。

除非另外声明，否则产品规范为常规产品规范。

条件除非另外声明，否则下列规范的适用温度均为25 °C。

模拟输入通道数8个差分或16个单端ADC分辨率16位DNL保证无丢失代码INL请参考AI绝对精度采样率单通道最大值400 kS/s多通道最大值（多路综合）400 kS/s最小值0 S/s定时分辨率50 ns定时精度采样率的50 ppm输入耦合DC输入范围±0.2 V、±1 V、±5 V、±10 V±10.4 V，AI GND模拟输入的最大工作电压（信号+共模）CMRR（DC至60 Hz）100 dB输入阻抗设备开启AI+对AI GND>10 GΩ，与100 pF电容并联AI-对AI GND>10 GΩ，与100 pF电容并联设备关闭AI+对AI GND1,200 ΩAI-对AI GND1,200 Ω输入偏置电流±100 pA串扰(100 kHz)相邻通道-75 dB非相邻通道-90 dB小信号带宽(-3 dB) 1.5 MHz输入FIFO容量4,095个采样扫描列表内存4,095项数据传输USB信号流、编程控制I/O 所有模拟输入和SENSE通道的过压保护设备开启±30 V，最多2个AI引脚设备关闭±20 V，最多2个AI引脚过压时的输入电流±20 mA/AI引脚，最大值多通道测量的稳定时间精度、全幅跳变、全量程跳变的±90 ppm (±6 LSB) 2.5 μs转换间隔跳变的±30 ppm (±2 LSB) 3.5 μs转换间隔跳变的±15 ppm (±1 LSB) 5.5 μs转换间隔2||USB-6216产品规范典型特性图图1. 稳定误差和不同源阻抗时间的关系时间 (µs)误差（跳变大小的p p m）图2. AI CMRR40608010012060100 1 k 10 k 100 k频率 (Hz)C M R R (d B )140AI 绝对精度（担保）注： 自设备外部校准起，表中给出精度的有效期为一年。

游戏机操作说明书指导游戏机的操作和连接方法游戏机操作说明书一、操作方法1. 开机/关机按下电源按钮，游戏机将打开。

长按电源按钮，游戏机将关闭。

2. 游戏选择在主界面上，使用手柄上的方向键选择游戏。

按下手柄上的确认按钮开始游戏。

3. 操纵手柄游戏中，手柄上的方向键将控制游戏角色的移动。

手柄上的其他按钮将执行不同的游戏功能，根据游戏提示进行操作。

4. 保存进度一些游戏支持保存进度功能。

在游戏过程中，按下手柄上的保存按钮，可以保存当前进度。

下次打开游戏时，按下手柄上的载入按钮，可以加载之前保存的进度。

5. 多人游戏游戏机支持多人游戏功能，可以连接多个手柄。

将额外的手柄插入游戏机上的USB接口，等待游戏机自动识别手柄。

每个玩家使用不同的手柄来进行游戏。

6. 游戏设置一些游戏支持自定义设置功能。

在游戏中，按下手柄上的菜单按钮，进入游戏设置界面。

根据游戏界面的指引，可以调整不同的游戏设置，如音量、显示效果等。

二、连接方法1. 电视连接使用HDMI线将游戏机连接到电视的HDMI接口上。

确保游戏机和电视处于关闭状态，然后依次连接两端的HDMI线。

打开电视，并切换到对应的HDMI信号源，即可显示游戏画面。

2. 手柄连接将手柄通过USB线连接到游戏机的USB接口上。

确保游戏机处于关闭状态，然后插入手柄的USB接口。

游戏机将自动识别手柄并进行连接。

3. 音频连接如果游戏机支持外接音频设备，则可以使用音频线进行连接。

将音频线一端连接到游戏机的音频接口，另一端连接到音箱或音频输入设备。

然后根据需要，调整游戏机和音箱的音量大小。

4. 网络连接如果游戏机需要联网游戏或下载更新，则需要进行网络连接。

将游戏机通过网线或Wi-Fi连接到家庭网络。

在游戏机的设置菜单中，选择网络设置，按照提示进行连接。

注意事项：- 操作时请确保游戏机和其他设备的电源已关闭，并谨慎插拔线缆。

- 在连接过程中，请确保线缆插口和接口的匹配正确。

- 使用游戏机时请遵守游戏软件的版权规定，不要盗版游戏。

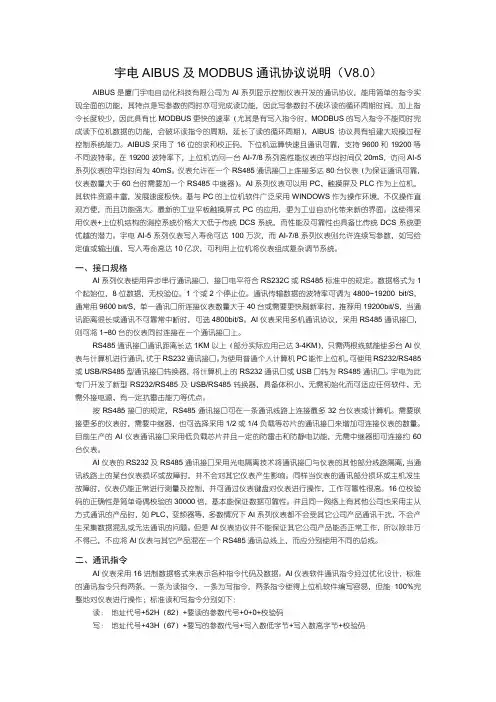

宇电AIBUS及MODBUS通讯协议说明（V8.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现全面的功能，其特点是写参数的同时亦可完成读功能，因此写参数时不破坏读的循环周期时间，加上指令长度较少，因此具有比MODBUS更快的速率（尤其是有写入指令时，MODBUS的写入指令不能同时完成读下位机数据的功能，会破坏读指令的周期，延长了读的循环周期），AIBUS协议具有组建大规模过程控制系统能力。

AIBUS采用了16位的求和校正码，下位机运算快速且通讯可靠，支持9600和19200等不同波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为40mS。

仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。

AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。

基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。

最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。

这使得采用仪表+上位机结构的测控系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力。

宇电AI-5系列仪表写入寿命可达100万次，而AI-7/8系列仪表则允许连续写参数，如写给定值或输出值，写入寿命高达10亿次，可利用上位机将仪表组成复杂调节系统。

一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。

数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。

通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。

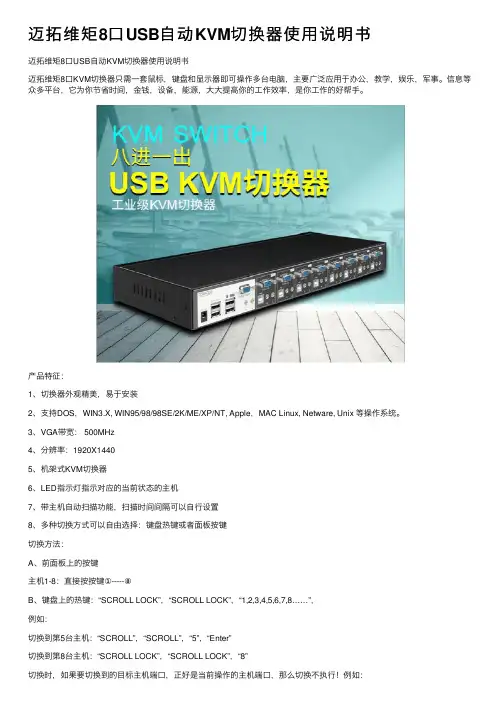

迈拓维矩8⼝USB⾃动KVM切换器使⽤说明书迈拓维矩8⼝USB⾃动KVM切换器使⽤说明书迈拓维矩8⼝KVM切换器只需⼀套⿏标，键盘和显⽰器即可操作多台电脑，主要⼴泛应⽤于办公，教学，娱乐，军事。
