下载文档原格式
尊敬的用户：您好！感谢您使用本公司的产品，为了您更好地体验本产品带来的视觉体验效果，我们配备了内容详细的用户手册，在您开始使用本产品之前请先仔细阅读用户手册，您从中可以获得有关产品的介绍、使用方法等方面的知识，以便您能正确的使用本机。
若有不明白之处,请您联系购买的商家！温馨提示：本手册仅供参考使用，若有更新,不再另行通知！《HDMI 4画面分割器》主要介绍了分割器的使用方法、主要性能参数、功能特性、设备的连接及重要的安全说明等信息。
本手册只作为用户操作指示，不作为维修服务用途。
自发行日期起，此后的功能或相关参数若有改变，将另作补充说明，详情可向厂商或各经销商查询。
本手册为本公司版权所有，未经许可，任何单位或个人不得将本手册之部分或其全部内容作为商业用途。
本手册版权受《中华人民共和国著作权法》及其他知识产权法规保护。
未经书面许可不得复印或散布。
目 录1.产品预览 (1)2.包装目录 (1)3.概述 (2)4.功能特点 (2)5.功能说明 (2)6.遥控器 (4)7.技术参数 (4)8.系统连接图 (5)1. 产品预览前端面板图后端面板图2. 包装目录① 1× HDMI 4画面分割器② 1× 5V/2A DC电源适配器③ 1× 用户说明书④ 1× 遥控器3. 概述5. 功能说明☆ 前端面板端口4. 功能特点HDMI 4x1多画面分割器能将4路HD M I高清输入信号同时在一台电视机上显示，视频分辨率最高支持1080p@60Hz。
此产品支持5种分割模式，在模式范围内，用户可以自由切换4路高清输入，它能够实现单画面显示和单屏显示多画面的功能且支持前面板按键、遥控和RS-232切换可以让用户更方便地使用。
本产品可广泛应用于多媒体广告宣传、大屏幕显示工程等场所。
☆ 兼容HDMI 1.4b, HDCP 1.4和DVI ☆ 视频分辨率达到1080p@60Hz ☆ 支持的音频格式有LPCM2.0☆ 支持5种分割模式☆ 音频输出可以选择任何输入源☆ 支持前面板按键、IR遥控器和RS-232控制5.1 面板介绍☆ 后端面板端口5.2 显示模式多画面分割器有5种显示模式模式1模式2模式3模式4模式5模式1：多画面分割器将分别显示4路高清输入，通过切换前面板的“MAIN”键或IR遥控器将切换为下一个输入信号，顺序为IN1→IN2→IN3→IN4→IN1...模式2：多画面分割器将在一个显示屏上同时显示4个相等尺寸的高清输入信号。
高清网络播放器操作说明书尊敬的顾客朋友：感谢您购买本高清播放器，为了确保您的使用安全，并保护本播放器，请您在使用前详细阅读操作说明书，以便了解产品的操作方式与注意事项。
并请妥善保管本手册以备日后参考。
注意事项：1.请勿将本机暴露雨中或潮湿的环境以防发生火灾或电击事故。
2.为了减少火灾，触电或产品损坏的危险，请勿让本机遭受雨淋、受潮或溅上水滴。
3.安全指南●请使用本机所配专用适配器，不得与其他设置共用适配器。
●请不要将适配器电源线及插头放在靠近热源设备的地方。
●请不要在适配器电源线及插头上放置重物。
●请不要拆修适配器及其电源线。
●为保证安全，请不要打开机壳暴露内机，如需检修，务必请专业人员。
4、维修提示●本机机构复杂，非专业人员切勿自行打开机器，以免损坏机器。
●用户请勿随意拆缷机器部件，打开机器自行修理将使保修标记失效。
●如果确实需要进行维修，请与当地保修部门联络安排维修事宜。
●如需要更换器件或配件，修理时必须选用符合制造商规定的原装器件。
机器的前后面板1、向下方向键；2、向上方向键；3、返回键；4、向左方向键；5、向右方向键；6、确认（OK）键；7、IR，红外遥控接收窗口；8、电源开关和灯镜，通电后蓝灯亮；9、DC，外接电源6V/2.5A开关电源从这里插入；10、V，CVBS视频输出接口；11、L：模拟音频左声道输出接口；12、R：模拟音频右声道输出接口；13、COAXIAL：数字同轴音频输出接口；14、HDMI:数字高清1.3输出口，HDMI线从这里插入。
15、RJ45：有线网络输入接口，RJ45网线从这里插入，网络接通后，绿灯常亮，黄灯闪烁；16、HOST 1：外接移动硬盘或U盘等设备插入口。
17、HOST 2：外接移动硬盘或U盘等设备插入口；18、SD：SD卡从这里插入。
遥控器1、<电源>：本机工作在任何时候按此键，将关闭播放器，系统进入低功耗待机模式，真正切断电源需关掉电源开关。
HDMI光端机使用说明书Ver:2.0上海禾鸟电子科技有限公司一、产品名称：HDMI光端机二、产品型号：HN-HDMI-T-4/R-4HDMI光发送器HDMI光接收器三、产品简介：多媒体应用系统中，往往需要把HDMI数字音视频信号源远距离传输。
但使用普通的HDMI电缆长距离传输时，总会出现输出信号差，容易受干扰，显示出来的图像会出现模糊、拖尾、分色等现象。
同时传输距离短，不能满足多媒体信息发布等场合长距离传输的要求，使用HDMI-T4/R4光端机传输HDMI信号，完全解决了此类问题,传输距离1米-20公里。
同时,光端机传输具有衰减小、频带宽、抗干扰情强、安全性能高、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟优势。
此外,HN-HDMI-T/R采用HDMI接口,只靠一条HDMI电缆接HDTV，就能同时欣赏到1080P清晰细腻的画面，以及高达192K采样率，8声道的高保真影院音响。
HDMI设备在多媒体系统中应用，即节省施工成本及走线的复杂性，又能保证高品质的目标为可能。
HN-HDMI-T4是光发送器，HN-HDMI- R4是光接收器，二个设备配合使用，可实现经HN-HDMI-T4光送器把HDMI音视频信号经光缆长距离发送给HN-HDMI- R4光接收器,同时输出二路HDMI音视频信号,在不经过对信号进行任何压缩处理后，高保真输出“原装”的音视频信号。
四、产品应用：地铁站台内高清视频多媒体信息发布系统列车站台内高清视频多媒体信息发布系统军事演习高清视频信号的远距离传输安防监控高清视频信号的远距离传输大型演出中高清视频信号传输各种高清视频的应该场合。
HN-HDMI-T4/R4光端机完全兼容DVI接口信号。
采用HDMI转DVI电缆或转接头，就能实现DVI信号的传输。
五、使用方法：1、EDID学习功能：1.1 EDID介绍一个HDMI系统包括HDMI源端设备（带HDMI接口的显卡、高清播放机等）和HDMI接收端设备（显示设备，分配设备，传输设备等）两部分组成，DDC(DisplayDataChannel)通道用于HDMI源端和接收端之间交换一些配置信息。
B-200-DVIDTOHDSPECIFICATIONSDVI-D Input Supports up to 1080pAudio SPDIF Input (Up to) LPCM7.1/ DTS/ Dolby-AC3/ DSD HDMI Resolution (matches input)1080p /1080i /720p /576p /576i/ 480p/ 480i (24/ 50/ 60 f/s)Support Audio Format LPCM7.1/DTS/Dolby-AC3/DSD Max Transmission Bandwidth 5.1Gbps Max working Current 480mAPower AdapterOutput:*********Operating Temperature Range 5° to 130° FOperating Humidity Range 5 to 90% (No Condensation)Dimension (L x W x H) 3.5” x 2.8” x1.3” Weight0.4 lbsOn/OffDC 5VHDMIOutputSPDIFCOAXCoaxialSPDIFToslinkInputDVIFEATURES• Convert any DVI-D video and digital audio device to HDMI • High-bandwidth input for support up to 1080p to ensure the best HD picture available• High-quality RCA and Fiber optic inputs with support for SPDIF Toslink and Digital Coax.• Resolution matches the DVI input and passes Digital audio • Easy Plug and Play Installation with LED indication for diagnostics.• Includes 5VDC/0.8A power supplyCONNECTING AND OPERATING1. Connect the source to the Video and Audio inputs.2. Connect the HDMI output to the display (monitor or projector).3. Connect 5V power supply.4. Slide the HDCP switch to the “ON” position. NOTE: Blue LED indicates successful sync RED LED indicates no syncWARNINGS1. Read and follow all instructions and warnings in this manual. Keep for future reference.2. Do not use this apparatus near water.3. Clean only with a dry cloth.4. Do not block any ventilation openings. Install according to manufacturer’s instructions.5. Do not install near any heat sources such as radiators, heat registers, stoves or other apparatus (including amplifiers) that produce heat.6. Do not override the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades - one wider than the other. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.7. Protect the power cord from being walked on or pinched particularly at plug, convenience receptacles, and the point where it exits from the apparatus.8. Only use attachments/accessories specified by the manufacturer.9. Unplug this apparatus during lightning storms or when unused for long periods of time.10. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as when the power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.11. Do not expose this equipment to dripping or splashing and ensure that no objects filled with liquids, such as vases, are placed on the equipment.12. To completely disconnect this equipment from the AC mains, disconnect the power supply cord plug from the AC receptacle.Welcome to the Binary ™brand of HDMI ®products.This product is designed to provide years of exceptional reliability. Binary™ is one of the most highly-regarded brands available today. We appreciate your business and we stand committed to providing our customers with the highest degree of quality and service in the industry.2-Year Limited WarrantyThis Binary™ Product has a 2 Year Limited Warranty. Thiswarranty includes parts and labor repairs on all components found to be defective in material or workmanship under normal conditions of use. This warranty shall not apply to products which have been abused, modified or disassembled. Products to be repaired under this warranty must be returned to Binary™ Cables or a designated service center with priornotification and an assignment return authorization number (RA).。
中控优达一体机使用说明书一、产品介绍二、产品特点1.接口丰富：中控优达一体机配备了多个USB口、HDMI接口、以太网口等常用接口，可以方便地与其他设备进行连接和通信。
2.高性能：中控优达一体机搭载了高性能的处理器和显卡，能够在复杂的计算和图形处理任务中表现出色。
3.显示效果好：中控优达一体机采用高分辨率的液晶显示屏，能够呈现出清晰、细腻的图像和文字。
4.操作简便：中控优达一体机配备了人性化的操作界面和易于使用的操作系统，用户可以轻松上手，快速完成各项操作任务。
三、产品使用步骤1.打开中控优达一体机：插入电源线后，按下电源按钮，等待设备开机。
2.进入操作系统：开机后，系统将自动进入操作界面。
3.连接外设：根据需要，将需要连接的外设，如鼠标、键盘、摄像头等，通过USB接口连接到中控优达一体机。
4.联网设置：如果需要联网，点击桌面上的“联网设置”图标，按照提示进行无线网络或有线网络的连接设置。
5.安装软件：根据使用需求，点击桌面上的“应用商店”图标，并安装所需的软件或应用程序。
6.运行软件：安装完成后，点击桌面上的软件或应用程序图标，即可运行并使用。
四、注意事项1.避免过度使用：长时间连续使用中控优达一体机可能会导致设备过热，请适当休息。
2.防止碰撞：使用过程中请注意避免中控优达一体机与其他物体发生碰撞，以防损坏设备。
3.注意电源安全：请使用配套的电源线，并确保电源插头与插座连接牢固，避免电源线被拉扯、弯曲或损坏。
4.调整亮度：长时间使用中控优达一体机时，请适当调整屏幕亮度，以防眼睛疲劳。
5.注意防护：避免对中控优达一体机进行拆卸、维修和改装，以免损坏设备或造成触电等危险。
6.定期更新：请关注中控优达一体机的官方网站，及时获取操作系统和应用软件的更新，以提升使用体验和安全性能。
五、常见问题与解答1.中控优达一体机无法开机怎么办？-检查电源是否正常连接并通电；-检查电源插头是否插紧，并确认插座正常供电；2.中控优达一体机的屏幕出现闪烁怎么办？-检查屏幕连接是否松动；-尝试调整屏幕的亮度和刷新率；3.中控优达一体机运行速度较慢怎么办？-关闭不必要的后台程序和自启动应用；-清理硬盘垃圾文件和临时文件；六、售后服务。
HDMI完全使用手册第一章我们为什么需要数字传输接口 (3)第一节数字化影音时代模拟接口的缺陷 (3)第二节HDMI标准横空出世 (4)第三节HDMI标准的主要特性和优势 (6)第二章HDMI技术详细解析 (7)第一节HDMI传输原理解析 (7)第二节HDMI接口类型 (10)第三节HDMI支持的显示格式 (16)第四节HDCP版权保护技术解析 (18)1HDCP版权保护机制的功能 (18)2HDCP实现机制 (19)第五节HDMI标准的发展之路 (20)第六节HDMI音频功能解析 (21)1HDMI音频功能浅析 (21)2HDMI对音频格式支持的变迁 (22)第七节HDMI1.3标准详解 (22)第八节HDMI系统中传输线材的重要性 (25)第三章HDMI标准身后的商业模式 (27)第一节HDMI标准的普及状况 (27)第二节HDMI标准的收费模式 (28)第三节HDMI的"D E FACTO"推广策略 (30)第四章HDMI推广过程中的主要问题 (31)第一节厂商在生产HDMI设备时的问题 (31)第二节HDMI ATC认证的先天缺陷 (32)第三节S IMPLAY HD过高收费带来的障碍 (32)第五章HDMI技术面临的机遇和挑战 (34)第一节HMDI的有力对手—D ISPLAY P ORT技术 (34)第二节HDMI面对的机遇 (35)第一章我们为什么需要数字传输接口第一节数字化影音时代模拟接口的缺陷说起显示设备，很多人都会在第一时间想起电视机和电脑显示器这些在生活中随处可见的设备。
的确，随着人类社会的不断进步，各种显示设备已经在人类社会中发挥了巨大的作用，无论是在工业生产的第一线，还是在家庭休闲娱乐的时刻，人们都希望能看到清晰、流畅的影像。
而对于显示设备来说，要想显示出丰富多彩的高分辨率画面，除了高质量的信号源，还需要一个高性能的信号传输、接收装置，也就是我们常说的信号接口。
迈拓维矩hdmi切换器说明书
很抱歉，我无法直接提供关于"迈拓维矩HDmi切换器"的说明书。
但我可以向你提供一般性的HDMI切换器的一些说明和
操作方法。
1. 连接：首先，将切换器的电源插头插入电源插座，并将HDMI线插入切换器的输入端口（一般标有“IN”）和你的设备（如电视、投影仪等）的输出端口（也标有“IN”）。
然后，将另一根HDMI线插入切换器的输出端口（标有“OUT”）和你
的显示设备（如电视、投影仪等）的输入端口（标有“IN”）。
2. 切换输入源：使用切换器的遥控器上的源选择按钮或切换器本身的物理按钮（如果有的话），选择你想要显示的输入源（如DVD播放器、游戏机等）。
一些切换器可能还具有自动
切换功能，可以根据检测到的活动输入源自动切换。
3. 解析度和格式：确保切换器支持你的设备的最大分辨率和格式。
有些切换器可能会存在分辨率限制，如果你的设备的分辨率超过切换器支持的分辨率，则可能无法正常工作。
4. 信号质量：使用高质量的HDMI线，并确保线缆没有损坏，以确保良好的信号传输质量。
5. 电源和重启：如果遇到问题，可以尝试重新插拔切换器的电源，并重新启动相关设备，以解决一些常见的问题。
这些是一般的HDMI切换器的使用说明，具体操作和功能可
能因品牌和型号的不同而有所差异。
如果你需要更具体的说明，请参考你所购买的迈拓维矩HDmi切换器的说明书或联系他们的客户支持团队。
1分8单芯hdmi光端机使用说明书一、产品概述在多媒体应用系统中，往往需要把HDMI/DVI/VGA数字音视频信号远距离传输应用，但使用普通的电缆传输时距离短，衰减大，不能满足多媒体信息发布等长距离传输的要求，使用HDMI/DVI/VGA光端机传输高清视频信号完全解决了此类问题,传输距离1-20公里; 光端机传输具有伟输距离远、衰减小、频带宽、抗干扰性能强、安全性能高、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟优势。
1分8单芯HDMI光端机产品由发送器和接收器组成，能通过单根光纤把计算机主机的HDMI音视频、RS232信号延长到远端，用户可以在远端实时查看收听到电脑主机的图像和声音；接收机输出两路HDMI信号，两路RS232信号，可同时连接两个大屏显示，分辨率最高支持到1920×1080@60Hz，传输距离可达2公里(多模)/20公里(单模)。
1分8单芯HDMI光端机已经广泛应用在信息发布、地铁，交通诱导和信息显示系统，电视直播，户外大屏显示系统、体育运动赛场、多媒体会议、军事指挥的演习、航天、海关、机场、车站、港口码头、监狱、博物馆、展览馆诸多领域。
二、产品特点◆支持高达 (1920X1080@60HZ) 或 720P/1080I/1080P的高清视频分辨率;◆支持HDMI1.3接口，兼容HDMI1.2A标准；◆发射机支持1路HDMI信号输入，可支持8台接收机，每台接收机支持2路HDMI信号输出；◆发射机支持1路RS-232数据输入，可支持8台接收机，每台接收机2路RS-232数据输出；◆发射机光通道采用8个FC接口，接收机光纤1个FC接口，可热拔插；◆支持电源、光纤、信号指示灯指示；◆支持即插即用；◆用户无需任何调整，设计简易，工作安全稳定可靠；◆由于采用了先进的无压缩的数字光纤传输技术，系统中用户可不作任何调整，设计简易，工作安全稳定可靠；◆用户的特殊要求可提供解决方案。

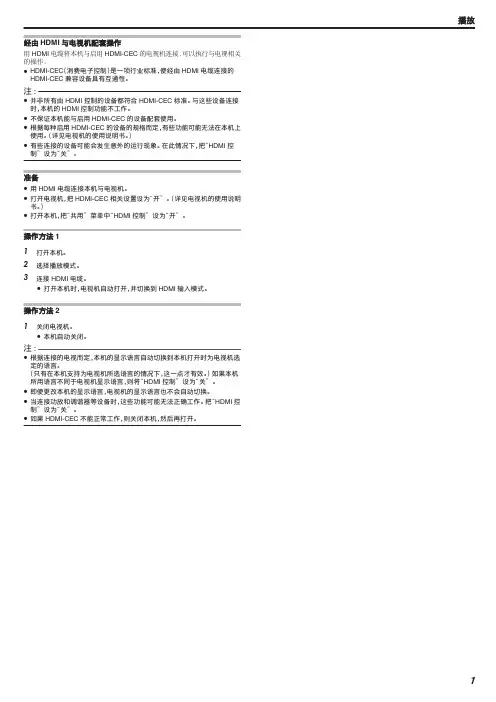

播放经由HDMI与电视机配套操作用HDMI电缆将本机与启用HDMI-CEC的电视机连接，可以执行与电视相关的操作。
0HDMI-CEC（消费电子控制）是一项行业标准，使经由HDMI电缆连接的HDMI-CEC兼容设备具有互通性。
注 :0并非所有由HDMI控制的设备都符合HDMI-CEC标准。
与这些设备连接时，本机的HDMI控制功能不工作。
0不保证本机能与启用HDMI-CEC的设备配套使用。
0根据每种启用HDMI-CEC的设备的规格而定，有些功能可能无法在本机上使用。
（详见电视机的使用说明书。
）0有些连接的设备可能会发生意外的运行现象。
在此情况下，把“HDMI控制”设为“关”。
准备0用HDMI电缆连接本机与电视机。
0打开电视机，把HDMI-CEC相关设置设为“开”。
（详见电视机的使用说明书。
）0打开本机，把“共用”菜单中“HDMI控制”设为“开”。
操作方法11打开本机。
2选择播放模式。
3连接HDMI电缆。
0打开本机时，电视机自动打开，并切换到HDMI输入模式。
操作方法21关闭电视机。
0本机自动关闭。
注 :0根据连接的电视而定，本机的显示语言自动切换到本机打开时为电视机选定的语言。
（只有在本机支持为电视机所选语言的情况下，这一点才有效。
）如果本机所用语言不同于电视机显示语言，则将“HDMI控制”设为“关”。
0即使更改本机的显示语言，电视机的显示语言也不会自动切换。
0当连接功放和调谐器等设备时，这些功能可能无法正确工作。
把“HDMI控制”设为“关”。
0如果HDMI-CEC不能正常工作，则关闭本机，然后再打开。
1。
LED一体机本使用说明书所有图片仅供参考，具体以实物为准产品使用说明书目录一．产品介绍 (5)二．功能介绍 (10)三．系统菜单介绍 (20)四．设置菜单介绍 (27)五．简易故障排查 (36)六．部件更换 (37)七．特别声明 (40)因无视警告事项内容而导致设备受损且无法恢复的可能性极大。
1)严禁在搬运及存放时将设备倒置、抛摔；2)严禁在安装过程中将设备倾斜刮蹭、碰撞划伤；3)严禁设备被淋水、浸水；4)严禁将空调的出风口近距离对着显示屏出风；5)严禁在有挥发性、腐蚀性、可燃性化学制品的环境中放置或使用显示屏；6)严禁在湿度达到80%以上或者户外雨天环境下使用；7)严禁用水及化学溶剂清洗显示屏设备；8)严禁使用未经设备生产商认证的电气配件；9)必须确保显示屏及附属设备在使用前正确、可靠地接地；10)若显示屏发生异常情况，如有异味、烟雾、漏电、温度异常，请立即切断电源，然后与专业人员联系；11)此设备有两个输入插座，需同时断开方可断开电源与设备连接。
连接100-240V交流电源。
3因无视注意事项内容而不能获取最佳显示效果的可能性极大。
1)在安装维修产品时，必须佩戴防静电手套及防静电手环；2)在设计散热方案时，必须考虑显示屏背面空气流通顺畅；3)显示屏的存放环境应通风干燥，湿度不能超过85%；4)正常情况下，必须保证显示屏通电开机每周至少两次，并且每次点亮时间不小于2小时；5)若显示屏安装在海边、盐碱地区、含硫化气体地区、厨房排烟处附近、户内与户外温差大的场所，可能会导致设备发生故障且影响使用寿命。
如不可避免请咨询我们的专业技术人员。
45一．产品介绍(1)产品外观产品正面产品背面*产品背面示意图以138吋产品为例6(2)按键和接口说明序号说明序号说明1光感81、在亮度调节模式下为亮度降低键；2、调出菜单时为向下/减键2IR 91、在亮度调节模式下为亮度增加键；2、调出菜单时为向上/加键3Type C 口10待机/唤醒按键4USB 3.0口11双色指示灯（红/蓝色）5USB 2.0口12HDMI输入口（朝底部）6菜单调出按键（包括亮度、色温、对比度、声音、信号源、测试模式等子菜单）133.5音频输出口（朝底部）7Bright/ok(1、在没有调出菜单时为亮度调节按键，与+、-键配合调节亮度；2、调出菜单时为确认键）14内置2*30W 音响，支持2.0声道14147按键图标图标介绍待机/唤醒上下左右确认音量+音量-返回亮度调节菜单主界面8设备的端口数量及类型请以实物为准，本说明书描述仅作示例。
N40for NDI HDMI和NDI双向转换用户手册长沙千视电子科技有限公司法律声明若接收长沙千视电子科技有限公司（以下称为“千视电子”）的此份文档，即表示您已同意以下条款。
若不同意以下条款，请停止使用本文档。
本文档版权所有长沙千视电子科技有限公司。
保留任何未在本文档中明示授予的权利。
文档中涉及千视电子的专有信息。
未经千视电子事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。
是千视电子的注册商标。
千视电子产品的名称和标志是千视电子的商标或注册商标。
在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。
在未经千视电子或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。
本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
本文档按“现状”和“仅此状态”提供。
本文档中的信息随着千视电子产品和技术的进步将不断更新，千视电子不再通知此类信息的更新。
本文档未尽事宜，请访问千视电子网站获取相关信息和技术支持。
NDI®是NewTek公司的注册商标！目录1产品介绍 (2)1.1产品特点 (2)1.2技术参数 (3)2使用向导 (4)3设备清单和接口说明 (5)3.1设备清单 (5)3.2设备接口说明 (5)3.3信号指示灯 (7)4设备安装与连接 (7)4.1连接视频信号 (7)4.2连接网络 (8)4.3连接音频 (8)4.4连接电源 (9)5设备登录与网络配置 (9)5.1通过有线网络登录设备 (9)5.2网络配置 (12)5.3维护地址 (13)6NDI发现和监看 (14)6.1NDI T OOLS工具安装 (14)6.2NDI发现和连接 (15)6.3NDI编码码率 (16)7编码参数配置 (17)7.1信息栏 (17)7.2基本设置 (17)7.3高级设置 (18)7.3.1NDI连接 (18)7.3.2PTZ控制 (18)8NDI解码设置 (20)8.1发现NDI源 (21)8.2解码输出 (22)8.3解码参数设置 (23)9系统设置 (24)9.1用户管理 (24)9.2快速复位 (24)9.3设备重启 (24)9.4恢复出厂设置 (24)9.5固件升级 (25)1产品介绍NDI®是全球领先的IP网络视频互连技术标准。
DT/RHDMI-S高清HDMI光端机说明书【产品概述】HDMI光端机采用先进的非压缩数字高清视频和高速数字光纤传输技术，可以轻松地将计算机主机、高清视频信号源、高清DVD/DVR等设备输出的各种分辨率的HDMI高清信号长距离传输到远端。
突破了高清视频信号只能用短距离电缆传输的限制，大大延伸了高清视频信号的应用范围和连接距离，使得高清视频广域传播、发布。
【产品特点】◆全数字、无压缩、高清光纤传输◆支持1路HDMI高清视频传输◆兼容支持HDMI 1.3b标准◆自动识别和配置各种显示模式◆支持16位色深视频信号，传输带宽高达10Gbps；◆像素时钟最大225MHz◆内置自动均衡和重定时功能，画面清晰稳定◆采用V-EDID技术，发射端支持EDID自我编程；◆支持HDCP协议，支持DDC2B协议；◆千兆光纤传输技术，大容量，易升级◆光纤WDM/CWDM/DWDM技术◆单、多模光纤传输◆无需软件设置，支持即插即用功能，支持热插拔◆适用于极高温和极低温等工业严酷环境◆全表面贴装技术◆工业级设计，可靠性高◆支持用户定制及OEM方式【视频特性】视频接口形式：HDMI视频输入/ 输出阻抗: 100 Ω(差分)视频信号格式: UXGA 1600x1200@60Hz；WUXGA 1920x1200@60Hz；HDTV： 1080P 2048x1080 @60Hz 数据速率: 5.4Gbps-10.2G信号电平: 800-1200mVp-p典型【接口特性】视频：HDMI光接口：LC/PC【工作环境】 (室外或室内均可)工作温度：-30℃～+ 70℃独立式：长X宽X高：116mmX110mmX25mm2U机架式：长X宽X高：482.6mmX235mmX89mm湿度：0～95%不结凝防护等级：通用工业标准或特殊指定供电方式：电压交直流220V/110V、+5V端口供电可选最大消耗功率：3W【应用特性】传输距离：光纤最远传输200公里常用标准：该款数字HDMI光端机通常应用单模光纤传输20公里，多模光纤传输最远500米，在光功率允许范围内视频质量与传输距离无关【包装清单】说明书保修卡合格证开关电源适配器产品设备壹本壹份壹份壹套壹套设备内置精密器件，请注意轻拿轻放，避免剧烈振动，以免影响设备性能。
电子电视设备操作指南说明书1. 引言电子电视已经成为现代家庭娱乐的重要组成部分。
本操作指南将为您提供关于电子电视设备的详细介绍和操作说明，以保证您能够充分利用其功能，获得最佳观看体验。
2. 设备概述2.1 电源接口：将电源线连接到电视设备和插座上。
2.2 图像和音频接口：通过HDMI、AV、VGA接口连接电视和其他设备。
2.3 遥控器：提供控制电视设备的各种功能。
3. 开始使用3.1 连接电源：将电源线插入电视设备，并插入电源插座。
3.2 打开电视：使用遥控器上的电源按钮或者电视设备上的电源按钮打开电视。
3.3 信号源选择：按照您所使用的设备类型，选择正确的信号源。
例如，如果您想通过HDMI接口连接DVD播放机，请选择HDMI信号源。
4. 菜单和设置4.1 主菜单：按下遥控器上的菜单按钮，进入电视设备的主菜单。
4.2 图像设置：在主菜单中，进入图像设置选项，调整亮度、对比度、色彩等参数，以达到最佳观看效果。
4.3 声音设置：在主菜单中，进入声音设置选项，调整音量、音效、均衡器等参数。
5. 信号调节5.1 频道切换：使用遥控器上的频道加减按钮，切换电视信号源。
5.2 音量调节：使用遥控器上的音量加减按钮，调整电视的音量。
5.3 输入切换：使用遥控器上的输入按钮，切换不同的输入源，例如HDMI、AV、VGA等。
6. 外部设备连接6.1 DVD播放机：使用HDMI线将DVD播放机连接到电视设备上。
6.2 游戏机：使用AV线将游戏机连接到电视设备上。
6.3 媒体播放器：使用USB接口或者HDMI线将媒体播放器连接到电视设备上。
7. 其他功能7.1 延时关机：在主菜单中，进入定时关机选项，设置电视设备在一定时间后自动关机。
7.2 儿童锁定：在主菜单中，进入儿童锁定选项，设置密码保护，限制某些频道或功能的访问。
7.3 图片模式：根据不同类型的视频内容，选择合适的图片模式以获得最佳观看效果。
8. 常见问题解答8.1 电视信号不稳定：请检查天线连接是否良好，或者调整天线的方向。
11675 Ridgeline Drive Colorado Springs, CO 80921Rev 181116Phone: 719-260-0061Toll-Free: 800-530-8998Fax: 719-260-0075DL-S41-H2 Quick Install GuideThis guide is for quick installati on only. For complete owners manual and list of commands, go to or use a QR reader to access the manual via QR code below.Scan QR Code with your Smart-phone or TabletDL-S41-H2 Quick Guide2The DL-S41-H2 is an slimline HDMI 2.0b auto switcher with four HDMI video inputs and one HDMI output. This switcher supports HDMI video resoluti ons up to 4Kx2K@60Hz 4:4:4, HDR, and multi channel audio. In additi on to passing EDID informati on from the display, there are multi ple built-in EDID setti ngs to simplify an installati on. The switcher will de-embed digital stereo audio to provide an analog audio source for an existi ng audio system. The switcher also supports audio return channel (ARC) for transmitti ng audio back to HDMI input and audio output ports from display device.When in auto-switch mode, the switcher will switch to an HDMI input as soon as a new source is connected. When the acti ve is removed, the switcher will select the fi rst source on the lowest numbered input. The switcher may also be controlled via RS232, IR with the included remote, or from the source butt on on the front of the switcher.P roduct Overview P ackage Contents•DL-S41-H2 HDMI 2.0b Auto Switcher •Quick Install Guide •(1) IR Remote •(1) IR Receiver •(1) RS232 3.5mm to DB9 adapter cable •(1) DC5V 1A power supply with US, UK, EU and AU power adapter plugs •(2) Mounti ng ears with mounti ng screws • (4) Plasti c cushionsDL-S41-H2 Quick Guide3F ront and Rear PanelsFront161. AUTO/SOURCE - Auto / manual mode switching selecti on• Press and hold 3 seconds to switch between switching modes2. POWER LED - Illuminates RED when power is applied3. AUDIO MODE LED - Audio mode indicator• When LED is green, unit is in de-embed mode• When LED is yellow, unit is in ARC mode4. SOURCE MODE LED - Switch mode indicator• When LED is green, unit is in manual switch mode• When LED is yellow, unit is in auto switch mo de5. HDMI INPUT LEDS - Illuminates GREEN when there is an HDMI input on the corresponding channel6. FIRMWARE - USB port for fi rmware updatesDL-S41-H2 Quick Guide4Rear 13456781. HDMI IN 1-3 - HDMI inputs 1 - 3 for HDMI sources2. (ARC) HDMI IN 4 - ARC compati ble HDMI input3. HDMI OUTPUT - HDMI output to connect to display technology4. AUDIO OUTPUT - 3.5mm audio output jack5. RS232 - 3.5mm serial control output6. IR IN - 3.5mm IR input port for IR receiver (included)7. EDID - 4 pin dip switch for EDID setti ngs8. DC 5V - DC barrel port for 5V power adapter (included)DL-S41-H2 Quick Guide5Connecti vity Instructi ons1. Verify all components included are present before installati on.2. System should be installed in a clean environment with proper temperature and humidity.3. All A/V devices including switcher should be connected together before powering on.4. Connect HDMI source devices to HDMI inputs5. Connect an HDMI display device to the HDMI output port6. Connect the AUDIO OUTPUT port on receiver to audio amplifi er (opti onal)7. Connect the supplied IR receiver to the IR IN port to control switcher with supplied IR remote (opti onal)8. Connect RS232 port for serial control (opti onal)Note : A complete list of RS232 commands are located in the DL-S41-H2 owners manual locate online at 9. Set EDID dip switch to desired EDID setti ngNote : DL-S41-H2 ships with all dip switches in the OFF positi on or pass through EDID communicati on10. Connect the included power supply to the DL-S41-H2 switcher11. Power on att ached audio / video and control devicesDL-S41-H2 Quick Guide6Cabling Wiring RequirementsRS232 Wiring Connect the 3rd party controller device RX signal to TX pin of the DL-S41-H2 DB9 breakout cable. Then connect the controller TX signal to the RX in to complete wiring.Audio Output Wiring Below is an audio cable pin-out that is compatible with the DL-S41-H2 audio outputLEFTRIGHT GROUNDDL-S41-H2 Quick Guide7T echnical Specifi cati onsVIDEO Video Inputs (4) HDMI Video Input Connector (4) HDMI type A Input Video Signal HDMI Video Output (1) HDMI Video Output Connector (1) HDMI type A Output Video Signal HDMI Input Resoluti ons Support-ed Up to 3840 x 2160 @ 60Hz, 4:4:4, 8bit color depth Standards Compliant with HDMI 2.0b & HDCP2.2AUDIO Supported output formats PCM 2.0Audio Output Stereo analog Audio Output Connector (1) 3.5mm TRS audio jack Audio Output Impedance 70 Ohms Frequency Response 20Hz~20K Hz CONTROL Control Port / Connector(1) IR / 3.5mm connector (1) RS232 / 3.5mm connector OTHER System Bandwidth 18Gbps Operati ng Temperature -10C ~ +55C Storage Temperature -25C ~ +70C Humidity 10% ~ 90%Power Supply Input:100V~240V AC; Output: 5V DC 1A Power Consumpti on 5 watt s Dimension (W*H*D)194mm * 12mm * 81mm / 7.6” * .47” * 3.2”Weight 180g / .4 lbs Warranty 5 years Certi fi cati on CE, FCC, RoHSThank you for your purchase.For Technical Support please call our toll free number at *********************************************Digitalinx is a brand of:11675 Ridgeline DriveColorado Springs, Colorado80921 USAPhone: 719-260-0061Fax: 719-260-0075Toll-Free: 800-530-8998。
HDMI C TYPE 自动机操作说明书
生效日期
2014-10-12 编 号 SOP-EN-1659
版本/次 A/1
核准： 审核： 制定：张小周2014.10.10 1、目的:
为正确指导员工操作，提高工作效率，加强产品品质，规范现场管理。
2、范围:
生产车间的全体管理干部，技术员及操作员。
3、定义:
3.1 无
4、职责:
4.1课长：对设备的日常维护进行监督。
4.2组长：对设备的日常点检确认。
4.3 技术员/作业员：对设备的日常操作/维护和点检。
5、操作技方法:
5.1正确连接电气(AC220V,气压：5-7KG)。
5.2将HDMI C TYPE 胶芯倒入振动盘。
5.3将端子装自动机送端架上。
（纸带固定于有电机的一边）将端子穿过气缸定位针，
并对准裁切刀口。
5.4手动控制：轻触显示屏上的手动控制，分胶芯/定端1/送端1/退端1/送料/端子裁切11/端子裁切
12/裁切下拉1/送料呆/勾爪下拉1/插针1/一道压入/裁切分料/定端2/送端2/退料2/裁铅/端子裁切21/端子裁切22/裁切下拉2/裁切导向/勾爪下拉2/插针2/二道压入/2裁切导向。
5.5自动控制：将转换开关扭至自动位，按以下按键复位/自动/手动/启动。
5.6机器在自动过程中若出现卡机现象，先关掉气压开关，取出不良品，按下复位键即所有动作复位。
5.7注意事项：
5.7.1操作员在处理故障时一定要关电气开关，以免机器误动作造成意外事故。
5.7.2操作员在换端子时一定要将端子PIN 孔对准气缸定位针及裁切刀口。
5.7.3振动盘必须保持平稳，且速度不宜过快。
5.7.4操作员必须经过培训后方可上岗。
5.7.5若机器出现故障操作员不可随便调动机器。
必须通知技术员调试维修。
6. 每日保养事项：
6.1机台必须保持清洁；
6.2随时保证活动部位有润滑油；
6.3螺丝不可有松动现角，如有必须紧固后再开机生产；
6.4检查各电磁阀有无漏气现象，如有应马上通知生技维修。
