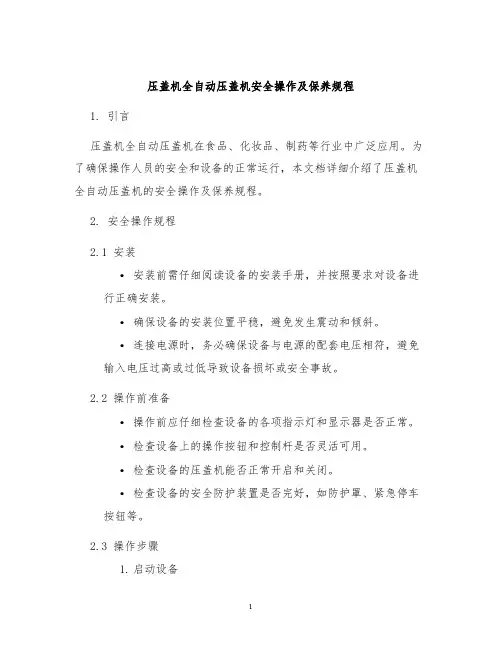

压盖机全自动压盖机安全操作及保养规程1. 引言压盖机全自动压盖机在食品、化妆品、制药等行业中广泛应用。
为了确保操作人员的安全和设备的正常运行,本文档详细介绍了压盖机全自动压盖机的安全操作及保养规程。
2. 安全操作规程2.1 安装•安装前需仔细阅读设备的安装手册,并按照要求对设备进行正确安装。
•确保设备的安装位置平稳,避免发生震动和倾斜。
•连接电源时,务必确保设备与电源的配套电压相符,避免输入电压过高或过低导致设备损坏或安全事故。
2.2 操作前准备•操作前应仔细检查设备的各项指示灯和显示器是否正常。
•检查设备上的操作按钮和控制杆是否灵活可用。
•检查设备的压盖机能否正常开启和关闭。
•检查设备的安全防护装置是否完好,如防护罩、紧急停车按钮等。
2.3 操作步骤1.启动设备–按下设备的启动按钮,确保设备能够正常开启。
–注意观察设备的启动过程中是否有异常情况出现。
若出现异常情况,应立即停止操作,并通知相关人员进行检修。
2.加载容器–将待压封的容器放置在压盖机上。
–注意确认容器的安装位置和方向是否正确。
3.调整设备设置–根据容器的尺寸和要求,进行设备参数的调整。
包括调整压盖头的高度、调整压盖力度等。
4.启动压盖–按下压盖按钮,设备将自动进行压盖操作。
5.观察操作–在压盖过程中,注意观察设备的运行状态和压盖效果是否良好。
–若发现异常情况,例如压盖不紧、容器移位等,应立即停止操作,并检查设备和容器状况。
2.4 停机与断电•停机前,应按下设备的停机按钮,停止设备的运行。
•断电前,应先关闭设备的电源开关,然后拔掉电源插头。
3. 保养规程为保持设备的正常运行和延长设备的使用寿命,需要按以下规程进行设备的定期保养。
3.1 定期检查•定期检查设备的电源线、控制线和传感器线是否有损坏或断裂的情况,需要及时更换损坏的线缆。
•检查设备的气缸、滑轨等部件是否有异物堆积,需要定期清理。
3.2 清洁保养•定期清洁设备的外观,使用干净的布擦拭设备表面,避免灰尘和杂质积聚。

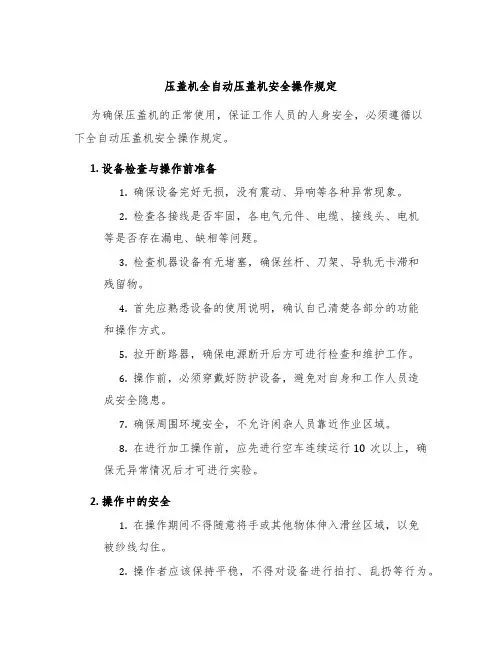

压盖机全自动压盖机安全操作规定为确保压盖机的正常使用,保证工作人员的人身安全,必须遵循以下全自动压盖机安全操作规定。
1. 设备检查与操作前准备1.确保设备完好无损,没有震动、异响等各种异常现象。
2.检查各接线是否牢固,各电气元件、电缆、接线头、电机等是否存在漏电、缺相等问题。
3.检查机器设备有无堵塞,确保丝杆、刀架、导轨无卡滞和残留物。
4.首先应熟悉设备的使用说明,确认自己清楚各部分的功能和操作方式。
5.拉开断路器,确保电源断开后方可进行检查和维护工作。
6.操作前,必须穿戴好防护设备,避免对自身和工作人员造成安全隐患。
7.确保周围环境安全,不允许闲杂人员靠近作业区域。
8.在进行加工操作前,应先进行空车连续运行10次以上,确保无异常情况后才可进行实验。
2. 操作中的安全1.在操作期间不得随意将手或其他物体伸入滑丝区域,以免被纱线勾住。
2.操作者应该保持平稳,不得对设备进行拍打、乱扔等行为。
3.只允许已培训过并取得操作资格证书的工作人员进行操作,严禁未经专门培训和授权的人员进行操作。
4.对于任何较大的异响、异味、火花、烟雾等异常情况,应立即停机查找原因,并处理后方可恢复工作。
5.接线不正确会导致设备被损坏,应在设备可以工作之前确保机器设备的接线正确。
6.操作前,不得进行任何带电的维修保养工作。
7.改变设备原始结构,配件更换等必须在专业技术人员的指导下进行。
3. 操作后的安全1.停机后必须切断电源,并及时清理残留物,确保机器设备的清洁。
2.在机器的框架下必须设立封闭的空间,做好液压管道的密封处理。
3.工作完成后,必须关闭设备的供电总开关,并切断所有电器元件的电源,停机后离开工作场所前,应将设备周围区域内的工具和物品清除。
4.停机后,及时清理设备残留物,且应按照规定方法妥善保管各种工具和备品备件,确保刀具及配件的整齐、清洁、无损。
5.对于检修过程中涉及到拆卸机器、更换设备、或对设备进行移动的时候,必须在工器具进行固定的情况下进行。

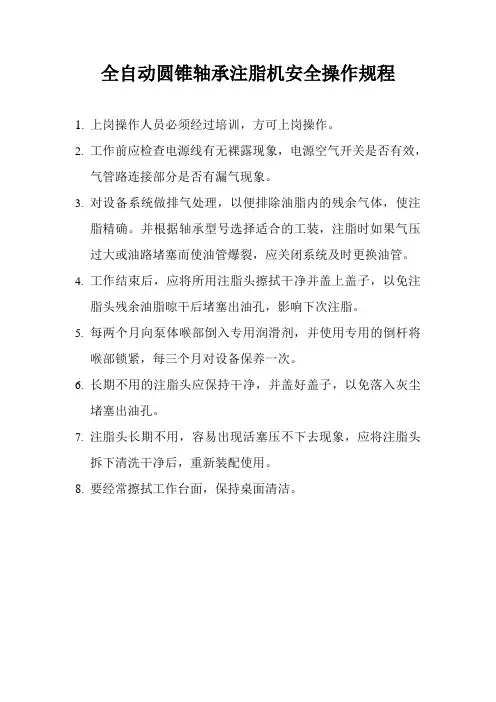

全自动圆锥轴承注脂机操作规程、故障排除方法、注意事项操作规程:一.打开总电源,点击“电源ON”按钮,电脑自动开机。
二.在电脑中选择,所需要注脂的轴承型号,在“手动模式”下,点击“机型确认”按钮。
三.在设备的右下方按线盒处,选择控制方式。
四.将轴承放入工装中。
五.在控制面板上选择“自动模式”,根据第三条所选择的控制方式,点击双绿色启动按钮,或踩动脚踏板。
六.当油桶中的油量不足时,或需要向油桶中加注油时,请按一下操作步骤执行:1.关闭泵上方的压缩空气阀。
2.打开位置控制阀上方“黄色”阀体(排气换向阀)。
3.选择位置控制阀为,向上位置,此时油盘开始向上移动。
4.当油盘完全脱离油同后,将排气换向阀关闭,同时将位置控制阀选择中间位置,此时油盘停止向上工作,在原位保持不动。
5.更换油桶。
6.将油盘上的排气塞旋转取下,选择位置控制阀向下位置,此时油盘向下移动,当排气塞处出现有油溢出时,将位置控制阀选择中间位置,并将排气塞旋紧。
7.将位置控制阀选择向下,并将泵上放的压缩空气阀打开,此时泵杆开始上下移动工作。
8.点击操作面板上的“排气”按钮,将换筒时的气体排除。
故障排除方法:一.正常工作模式下,泵上下工作,但是不出油请查看是否有油。
二.点击双绿色按钮或踩动脚踏板,设备没有反应,查看模式开关是否已经选择了“自动模式“、气源压力是否达到0.4MPa以上、汽缸上的各磁性开关是否到位。
三.当选择JOG+时,走位机构应向左方向走,选择JOG-时,走位机构应向右走,如走位方向,与实际方向相反,请将三相380伏中的任意两相互换(必须由专业电工进行操作)。
注意事项:一.上岗操作人员必须经过培训,方可上岗操作。
二.每两个月,向泵体喉部倒入专用润滑剂,并使用专用的导杆将喉部缩紧一次。
三.低温(油温度低于8摄氏度或运行粘度低于15000时)运行前,请适当加温,以防止首次运行管内壁压力过高,对管路造成损伤。
四.在更换油桶时,仅能一人进行操作,操作者请将手远离筒边缘,防止夹伤。
压盖机的操作方法压盖机是一种用于封口各种容器的机械设备,广泛应用于食品、药品、化工等行业。
它可以将盖子稳固地压盖在容器顶部,保证产品密封性和保质期。
下面我将详细介绍压盖机的操作方法。
1. 准备工作:在操作压盖机之前,需要做好准备工作。
首先,确保设备和工作环境整洁,并检查设备是否正常工作。
然后,准备好待封口的容器和盖子,确保其干净无尘。
最后,将盖子放置在盖子供料装置中,确保盖子供料正常。
2. 配置参数:根据封口容器的大小和盖子的特性,配置好压盖机的参数。
主要包括以下几个方面:压盖速度、压盖力度、供料器的盖子供料速度和供料量等。
根据实际情况进行调整,以确保封口质量。
3. 调整设备:调整设备以适应不同封口容器的大小和形状。
首先,根据容器的高度调整压盖机的顶部高度。
其次,调整供料器,使其与容器对齐,并根据盖子的规格调整盖子供料速度和供料量。
4. 启动设备:确认调整完毕后,按下启动按钮,启动压盖机。
设备开始运行后,盖子供料装置开始供应盖子,容器移动到压盖位置。
在此过程中,设备运行平稳且无异常情况发生。
5. 封口操作:当容器到达压盖位置时,压盖机自动开始封口操作。
通常情况下,分为下压环节和旋转环节。
- 下压环节:压盖机将压盖头下降到容器顶部,使盖子与容器接触。
在这个环节中,设备需要保证下压力度适中,太轻容易造成盖子未封紧,太重容易导致容器损坏。
调整好下压力度后,盖子被压盖在容器顶部。
- 旋转环节:完成下压后,压盖机控制盖子旋转一定角度,使其与容器完全贴合并紧密封闭。
旋转角度的调整需要根据盖子的特性和容器的要求。
6. 封口检测:在封口过程中,压盖机会自动进行封口质量检测。
主要包括盖子是否完全封紧,封口线是否均匀,是否有漏封等问题。
如果发现封口不完整或存在问题,压盖机会自动停止并报警,以防止不合格产品的产生。
7. 完成封口:当所有容器都完成封口后,压盖机自动停止运行。
此时,可以通过观察封口质量来判断设备是否正常工作。

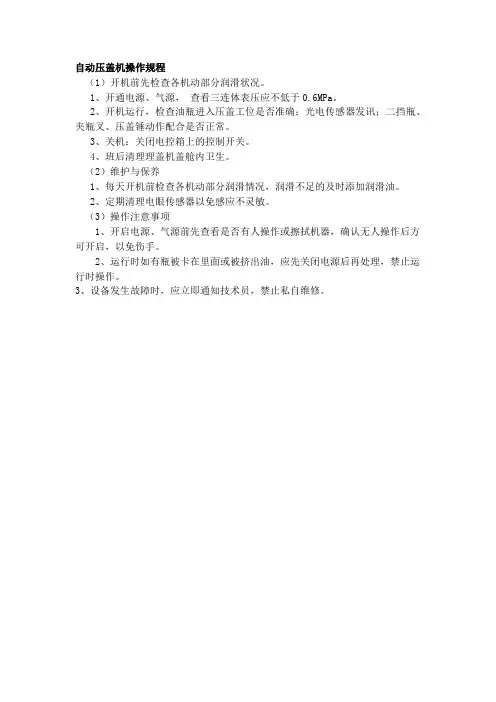

自动压盖机操作规程
(1)开机前先检查各机动部分润滑状况。
1、开通电源、气源,查看三连体表压应不低于0.6MPa。
2、开机运行,检查油瓶进入压盖工位是否准确;光电传感器发讯;二挡瓶、夹瓶叉、压盖锤动作配合是否正常。
3、关机:关闭电控箱上的控制开关。
4、班后清理理盖机盖舱内卫生。
(2)维护与保养
1、每天开机前检查各机动部分润滑情况,润滑不足的及时添加润滑油。
2、定期清理电眼传感器以免感应不灵敏。
(3)操作注意事项
1、开启电源、气源前先查看是否有人操作或擦拭机器,确认无人操作后方可开启,以免伤手。
2、运行时如有瓶被卡在里面或被挤出油,应先关闭电源后再处理,禁止运行时操作。
3、设备发生故障时,应立即通知技术员,禁止私自维修。
LINKOLN发电机自动加脂机操作说明操作面板薄膜式键盘显示区1 —显示屏2 —确认故障显示和时间设定的按键3 —QuickData 的阅读窗口4 —启动另外的润滑并设定时间值的按键操作面板的显示电源指示,暂停时间接通电源,显示窗口中较低的右边信息段“—”就开始闪烁。
如果暂停时间内电源供应中断,那么当电源再次接通后,暂停时间会从中断的电开始继续。
在泵的运行时间之内,显示窗口会出现一个循环的照明信息段。
如果自完成暂停时间起或启动另一个润滑循环起的30分钟(监测时间)内没有来自活塞探测器(启动器)的回馈信息,跳转会立即切断。
薄膜式键盘的显示区内会出现闪烁的灯,以显示故障号* Er *(错误)或* LL *(低油位)。
如果故障或油位低出现,那么泵不会自动打开确认收到低油位显示/故障,按下这个键(<2秒=,闪烁的Er会变成固定的。
故障显示已进行确认但是还没有排除故障,电源再次开启或关闭之后,会再次显示。
按住这个键约2秒的时间,就可以手动启动润滑循环。
如果出现故障信号,那么一旦系统操作再次运行变正常,故障信号就会消失。
如果故障被显示出来,那么在启动另一个润滑循环之前应进行确认。
一、参数修改操作进入编程模式:同时按下这两个健超过4秒钟,这样显示区就会出现“P1”P1:设置暂停时间当释放了这两个键后,当前设置的值就会出现(此处为出厂设置值:6小时)在右侧的小数点表示信息段“小时”。
按下这个键,按一次这个键增加一个小时,连续按这个键,快速按次数增加。
P2:设置分钟按下这个键后会在显示区出现“P2”当放开这个键后,当前设置的值就会出现(此处为出厂设置值:0分钟)。
在右侧的小数点表示信息段“分钟”。
按一次这个键增加一分钟,连续按这个键,快速按次数增加。
注意:最短的暂停时间为“.04”小时(20分钟)此值不输入小时,如果编程顺序完成,那么就会自动显示“.04”和”.20“。
P3:设置循环次数按下这个键,就会在显示区出现“P3”,循环次数为1~5。

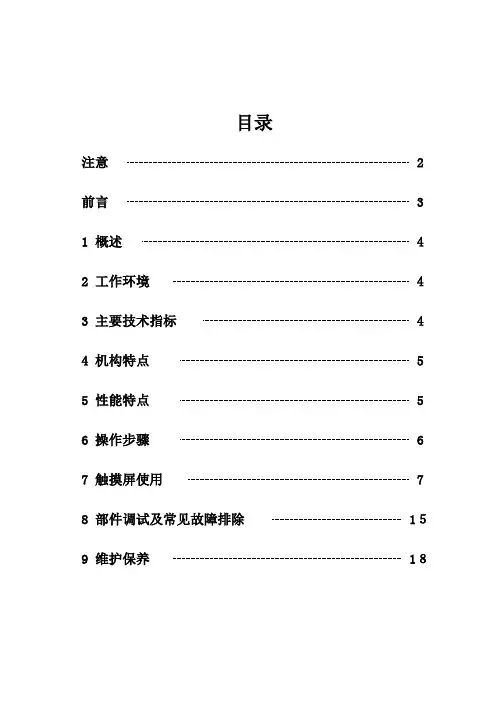

目录注意 2 前言 31 概述 42 工作环境 43 主要技术指标 44 机构特点 55 性能特点 56 操作步骤 67 触摸屏使用78 部件调试及常见故障排除159 维护保养18注意下列标记用于指明本说明书中的几类注意事项,请始终注意它们所规定的情况,不注意这些事项可能导致人身伤害或危及财产。
危险!指示如果不按这些信息做,会导致严重的人身伤害。
警告!指示如果不按这些信息做,可能导致严重的人身伤害。
注意!指示如果不按这些信息做,可能造成一些人身伤害、设备或产品损坏、操作失败。
版权所有。
没有得到本公司的书面许可,不允许将本说明书的任何部分以任何形式或任何方式(机械的、电子的、照相的、录制的等)进行翻版、存储或传输。
由于设备改进而使本说明书进行修改时,不另行通知。
前言感谢惠顾本公司的产品。
使用前,请仔细阅读和理解本说明书,以便正确使用。
不正确的使用,将造成不正常的运行、引起故障或降低使用寿命。
本说明书应保存在操作维护者的手中,请妥善保管。
在使用过程中对本说明书若有疑问,请随时与我公司联系。
产品技术规范发生变化时,恕不另行通知。
1.概述ZGJ系列全自动注脂压盖均脂机是我公司根据国内外轴承生产厂家的最新要求而设计的高科技产品,具有生产效率高、操作简便、应用广泛、结构精巧等特点。
适用于外径φ16㎜~φ62㎜的深沟球轴承的注脂、压盖、均脂工序。
可双面注脂亦可单面注脂;能压金属防尘盖和橡胶防尘盖;也适用于塑料保持架轴承的注脂、压盖、均脂。
尤其是独特的非接触式注脂结构,既不损伤保持架,也不损伤注脂头,提高了加工质量,无需频繁更换注脂头,既降低了成本,又提高了效率。
本机可通过输送带连到生产线上,也可以使用圆盘上料机供料。
2.工作环境(1)环境温度:5~35℃(2)相对湿度:<85%(无结露)(3)海拔高度:<2000m(4)无超量粉尘、无腐蚀性气体、不含盐份的环境(5)供电电源:AC220V±10% 50Hz 5A(6)使用气源:0.35Mpa~0.55Mp注意:当工作环境不能满足上述要求时,可能会造成设备不能正常工作或降低使用寿命,严重者会损伤设备,请改善之或提出特殊订货。

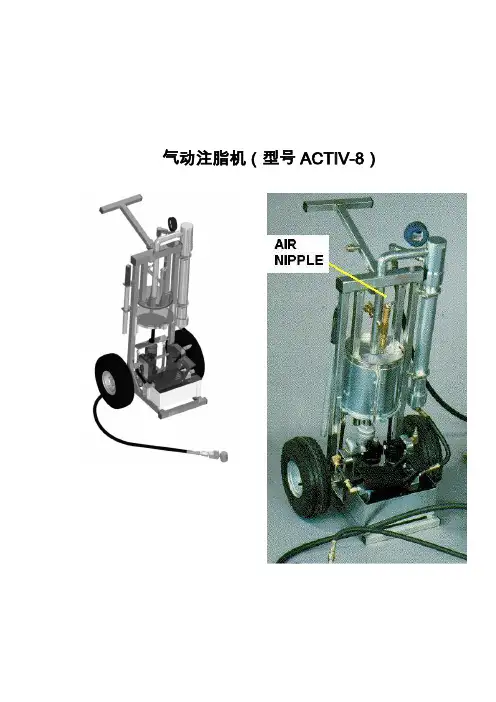

气动注脂机(型号ACTIV-8)ACTIV-8气动注脂机操作和保养规程一、ACTIV-8气动注脂机操作规程1.使用前将注脂机用抹布擦干净,检查注脂机上面的每个零部件是否有松动,如有松动则紧固松动的部件。
检查注脂机外观是否有污物,如果有则用带有汽油的毛巾或抹布将注脂机擦拭干净,特别注意注脂接头的清洁。
(如果注脂接头粘有沙子或比较坚硬的物体,则有可能沙子或坚硬的物体会随着润滑脂或密封脂从注脂嘴进入阀门密封系统。
如果活动阀门,就很有可能将阀门的密封面滑伤,使阀门密封系统失效。
2.将注脂机拖或拉到注脂现场,把塑料气管连接到注脂机下部气泵右侧的金属接头上。
3.将塑料气管的另一头连接到压缩机的金属接头上,然后将空压机接上电源。
4.用注脂机右侧的操作手柄将注脂机下部液压千斤顶的泄压丝堵拧松(将操作手柄插在泄压丝堵上逆时针旋转1/4-1/2圈即可),将注脂机托盘下部的支撑杆移出,用手缓慢往下压托盘至最下端即跟千斤顶接触,或者把气管接在注脂管泄压口利用空压机中的气压将其吹下。
然后取下托盘上的金属固定套筒,将套筒上的螺母拧下来,把10磅装的润滑脂或密封脂装入金属套筒里,然后将套筒上的螺母重新安装上并拧紧后放在托盘上。
5.用操作手柄将千斤顶下部的泄压丝堵拧紧,然后将手柄插入千斤顶上部的套筒里,上下操作手柄。
等装有润滑脂或密封脂的金属筒顶部接触到注脂机上的密封圈后,旋开密封圈上部的放空阀,继续上下操作手柄,等到有脂从放空阀均匀益处时关闭放空阀。
6.将注脂机气泵左侧的操作板踩下,继续上下操作手柄,注意观察小压力表的数值,等到压力上升至600-800kpa时停止操作手柄。
7.将注脂机上的注脂接头连接到阀门的注脂嘴上,用脚缓慢踩下注脂机气泵上面右侧的操作板,即开始注脂,注意观察注脂时的压力变化,注脂压力不要超过6000psi。
8.等听到注脂声音有明显变化且看到注脂压力立即下降时,表示一次注脂完成,注脂量大约为16盎司。
注脂时间大约需要1分钟。

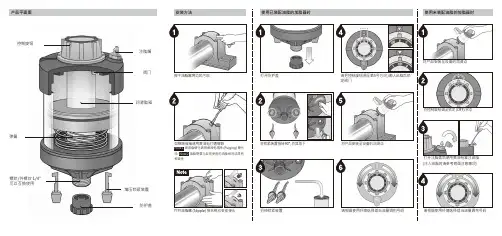

将产品安装至设备的润滑点 打开注脂盖后使用黄油枪灌注油脂(注入油脂时请参考背面注意事项) 将产品安装至设备的润滑点请把控制旋钮调至第5号方向, 确认出脂后锁定阀门 请根据使用环境选择适当油量调剂号码 将控制旋钮调至锁定 (OFF) 状态 产品平面图
控制旋钮
阀门
润滑脂箱
防护盖弹簧
螺纹/外螺纹 1/4" 可以互换使用
增压锁紧装置
打开防护盖扔掉锁紧装置将锁紧装置扭转90°, 将其取下擦干油脂嘴周边的污垢拧开油脂嘴 (Nipple) 接合相应变径接头如管路被堵请用黄油枪打通管路 Note1 如油脂硬化请用黄油枪清除 (Purging) 硬化油 Note2 油脂需要与目前使用的油脂相同或具有相容性
▶过量灌注油脂不易于产品的正常工
作, 请注意活塞位置保持“Do not fill
below this line”以上状态.
因产品经常对油脂加载压力请根据设备背压, 温度以及加脂经验适当调剂出脂量.
因产品经常对油脂加载压力, 请定期(最少每15天)确认出脂状态.
为提供最佳的润滑, 通过检测表定期检测出脂状态为最有效的管理方案. 一个月以上油脂量没有变化, 长时间尚未检测设备润滑点;
弹簧式加脂器只能单点润滑, 为避免管路负荷过大一般情况下建议直接安装.▶ ▶ ▶ ▶ 质保期 每个自动加脂器的保质期为一年.产品质保仅限于材料以及工艺的原始缺陷, 不包括任何由于误操作, 滥用以及任何其他不合理使。
双立柱注脂机操作规程1. 前言双立柱注脂机是一种用于给机械设备供应润滑脂的设备。
正确的操作双立柱注脂机对于设备的正常运行和维护至关重要。
本文档旨在提供双立柱注脂机的操作规程,以确保设备的安全运行和正常维护。
2. 设备准备在操作双立柱注脂机之前,请务必进行以下准备工作:•检查双立柱注脂机的供电情况,确保电源正常连接,并检查电源插头是否损坏。
•检查注脂机内是否有足够的润滑脂,并确保其质量良好。
•检查双立柱注脂机的油管和接口是否处于正常状态,没有破损或堵塞。
•检查设备周围是否有障碍物,以确保操作空间的安全和通畅。
3. 操作步骤步骤1:开启双立柱注脂机•将电源插头插入电源插座。
•按下开关按钮,将注脂机的电源打开。
步骤2:调节注脂机参数•使用操作面板上的调节钮,设置注脂机的注脂压力、注脂时间和注脂频率。
请参考设备制造商提供的参数范围和要求。
•检查注脂机的润滑脂容量,根据需要进行补充。
确保使用质量良好的润滑脂。
步骤3:连接注脂点•根据设备维护手册或相关说明,连接注脂机的输出油管到要注油的机械设备的注脂点。
•确保油管连接牢固,并且没有漏油或松动的情况。
步骤4:开始注脂•按下注脂机的启动按钮,开始进行注脂操作。
•监控注脂机的工作状态,确保注脂压力和时间符合设备的需求。
•根据设备要求,适时停止注脂操作,并等待一段时间,确保润滑脂充分流入设备的润滑部位。
步骤5:停止注脂•当完成注脂操作后,按下注脂机的停止按钮,将注脂机停止工作。
•断开油管连接,确保机器上的残余压力已经释放。
•关闭双立柱注脂机的电源,并拔出电源插头。
4. 注意事项在操作双立柱注脂机时,请注意以下事项,以确保安全和设备的正常维护:•遵守设备制造商提供的操作手册和说明,并严格按照其要求操作。
•在操作注脂机之前,必须确保设备已经停止运行,并且已经放置在安全位置。
•注脂机操作过程中,严禁触摸旋钮、按钮或其他操作控制部件,以免发生意外。
•当注脂机工作时,不得将手指或其他物体伸入注脂机内部或油管中。
目录注意 2 前言 31 概述 42 工作环境 43 主要技术指标 44 机构特点 55 性能特点 56 操作步骤 67 触摸屏使用78 部件调试及常见故障排除159 维护保养18注意下列标记用于指明本说明书中的几类注意事项,请始终注意它们所规定的情况,不注意这些事项可能导致人身伤害或危及财产。
危险!指示如果不按这些信息做,会导致严重的人身伤害。
警告!指示如果不按这些信息做,可能导致严重的人身伤害。
注意!指示如果不按这些信息做,可能造成一些人身伤害、设备或产品损坏、操作失败。
版权所有。
没有得到本公司的书面许可,不允许将本说明书的任何部分以任何形式或任何方式(机械的、电子的、照相的、录制的等)进行翻版、存储或传输。
由于设备改进而使本说明书进行修改时,不另行通知。
前言感谢惠顾本公司的产品。
使用前,请仔细阅读和理解本说明书,以便正确使用。
不正确的使用,将造成不正常的运行、引起故障或降低使用寿命。
本说明书应保存在操作维护者的手中,请妥善保管。
在使用过程中对本说明书若有疑问,请随时与我公司联系。
产品技术规范发生变化时,恕不另行通知。
1.概述ZGJ系列全自动注脂压盖均脂机是我公司根据国内外轴承生产厂家的最新要求而设计的高科技产品,具有生产效率高、操作简便、应用广泛、结构精巧等特点。
适用于外径φ16㎜~φ62㎜的深沟球轴承的注脂、压盖、均脂工序。
可双面注脂亦可单面注脂;能压金属防尘盖和橡胶防尘盖;也适用于塑料保持架轴承的注脂、压盖、均脂。
尤其是独特的非接触式注脂结构,既不损伤保持架,也不损伤注脂头,提高了加工质量,无需频繁更换注脂头,既降低了成本,又提高了效率。
本机可通过输送带连到生产线上,也可以使用圆盘上料机供料。
2.工作环境(1)环境温度:5~35℃(2)相对湿度:<85%(无结露)(3)海拔高度:<2000m(4)无超量粉尘、无腐蚀性气体、不含盐份的环境(5)供电电源:AC220V±10% 50Hz 5A(6)使用气源:0.35Mpa~0.55Mp注意:当工作环境不能满足上述要求时,可能会造成设备不能正常工作或降低使用寿命,严重者会损伤设备,请改善之或提出特殊订货。
3. 主要技术指标(1)适用轴承范围(轴承外径):φ16 ㎜~φ62㎜(2)加脂量: 0.3 g ~ 5 g(3)加脂精度:± 5%(4)效率:≤2.5S(5)压盖缸静压力:0-3T无级可调(具体取决于增加缸的最大压力)(6)外形尺寸:1800㎜×650㎜×1800㎜(长×宽×高)(7)重量:400Kg4. 结构特点本机采用钢质焊接底架,防滑底脚。
电器板和电磁阀装在底架内。
包括上料机、输送、叉料、移送、灵活性检查、A定位注脂、A翻身、B定位注脂、油检、剔料1,A送盖、A压盖及A盖平面高度检,B翻身、B送盖、B压盖及B盖平面高度检、剔料2,均脂、油脂车等机构。
所有机构均采用模块化设计,维护、保养、维修及更换工装十分方便。
操作箱装有触摸屏,节省了大量的按钮、旋钮、指示灯,因此十分小巧。
人机介面功能齐全,参数设置、部件调试一目了然。
三色指示灯随时提供设备的当前状态。
5. 性能特点(1)本机既可连在生产线上在线加工,也可以采用圆盘上料机供料单机加工。
可选择双面注脂或单面注脂,单面注脂时可指定任一注脂头注脂,能自动识别注脂面,勿需人工干预。
可选择双面放、压盖或单面放、压盖或不需加板加工,单面放、压盖时可指定任一加工面。
可压装金属防尘盖或橡胶防尘盖(包括可加工使用塑料保持架的轴承)。
(2)多爪式移送料方式,避免了轴承之间的相互磕碰损伤。
(3)独特的非接触式光纤定位注脂方式,先定位再注脂,定位精度高,避免了注脂头与保持架之间的撞击,注脂头和保持架均无损伤,也不会因为撞击而使注油孔变形甚至堵塞。
(4)高压喷射式定量泵提高了加脂精度,也使注脂头保持清洁。
(5)注脂检查、压盖检查可识别加工中的不合格品并在剔废工位剔除,保证了加工质量。
(6)具备导向功能的压盖模块,更换压盖模具非常方便,平行度有机器保证,能可靠地保证压盖后的轴承外圈变形量。
(7)成品的自动整列功能(8)均脂保证油脂涂抹均匀。
(9)完备的故障报警功能。
6. 操作步骤6.1开机前的准备打开气源总阀检查气压是否在0.35Mpa~0.55Mpa范围内。
检查油脂桶内油脂是否充足。
把操作箱上的自动/手动旋钮置于手动位置,打开电源开关,观察电源指示灯是否亮,检查各气缸上的位置开关(磁性开关)指示是否正常。
注意:若电源指示灯不亮,应检查是供电中断还是线路故障,未查明原因前请勿进入下一步操作。
6.2调试以上检查正常后,按主菜单的手动调试项进入手动调试菜单,手动调试各部件动作是否正常,调试方法详见设备调试部分。
6.3操作箱的使用操作箱面板的上部装有触摸屏,用于完成设备调试、参数设置、功能选择等操作,请详见触摸屏的使用部分。
操作箱面板的下部装有消警复位按钮、手动/自动旋钮、启动按钮、停止按钮及紧急停止按钮。
右侧面装有蜂鸣器,暂停时蜂鸣器发出声音提示加料等操作。
启动按钮为一带灯按钮,该灯为原点指示灯。
原点指示灯亮时说明各部件处于初始状态。
空循环及自动运行时,若该灯不亮,机器不会继续运行,此时应检查各气缸的位置开关指示是否正确。
6.4启动在原点指示灯为亮状态下,把手动/自动旋钮置于自动位置,按下启动按钮,机器即可自动运行。
待加工件由输送带送到叉料工位处后,压紧缸前进,然后移送缸前进,把待加工件送到各加工位,依次完成各工序的加工。
危险:机器自动运行时,请勿从加工区取加工件!请勿把手或工具放在剔废工位及移送部件运动的区域!否则将危及人身安全或损伤机器。
6.5关机按下停止按钮,待各部件恢复到初始位(原点指示灯亮),把手动/自动旋钮置于手动位置,关断电源、气源即可。
6.6紧急停止按下紧急停止(带自锁)按钮,各部件在工作步上停止工作,待人工将紧急停止(带自锁)旋钮按箭头方向旋转弹出后可解除自锁,如需继续工作应重新按下启动按钮后,各部件从原工步续工作下去。
6.7手动/自动选择旋钮手动/自动选择旋钮为二档,分别供人工调试及机器自动运行时作选择用。
注意:机器自动运行时,不允许随意把手动/自动旋钮旋到手动位置!须先按停止按钮后再操作。
6.8消除报警按钮自动运行中机器发生二类故障报警,当确认故障后,按下消警复位按钮则可解除报警,恢复自动运行须再次按下启动按钮,该工位工件会在剔料处被自动剔出。
当发生移送工序卡料报警时,首先应检查并排除掉移送部件的对应故障,按下消警复位按钮,警报消除同时各部件恢复至原始位置,原点指示灯亮起。
7. 触摸屏的使用使用触摸屏可以进行本机的部件调试、不同加工功能的选择、性能参数设置、状态信息查询,也可以进行启动、停机、复位等操作。
本机大部分功能的操作都可以在触摸屏上实现。
触摸屏的菜单结构如下:专项测试灵活性测试A、B盖高度检查测试手动调试设备调试1设备调试2设备调试3主菜单设备调试4运行监控设备运行状态传感器加工选择功能选项1功能选项2参数设置参数设置1参数设置2空循环空循环试车全部是两级菜单,非常简单,在任何一个子菜单上按压都将返回主菜单。
在各个子画面之间可以通过上页、下页的按钮来转换。
7.1初始画面:打开电源开关后,将出现初始的欢迎画面,点击任意位置即可进入主菜单画面。
主菜单画面可了解本机有5大功能模块,分别是、、、、,按压相应的图形就会进入相应的功能模块。
7.2手动调试菜单按压进入如下图的设备调试子菜单。
调试子菜单共有4个画面,如下图所示。
在手动状态下,要调试某一部件,按压对应的按钮区,按一次接通(该部件动作),再按一次断开(该部件恢复或停止)。
按上一页、下一页切换调整画面,按压返回。
在对各部件调试时,先把各气缸上的后位和前位的传感器调整到合适的位置,后位为原始状态位置,前位为正常工作时的位置。
在中,按压即可监控所有传感器的状态。
调整各气缸时,先把所有的后位传感器调亮,各气缸动作后再把所有的前位传感器调亮,即可顺利地调试各部件。
7.3参数设置在主菜单中按压即可进入参数设置画面,可以根据生产需要对放盖延时和注脂时间、均脂时间进行适当设置。
A、B注脂延时与轴承的加脂量多少有关。
需要的油脂量越多,可把注脂时间适当延长,同时调节定量阀的定量杆。
A、B放盖延时的大小与放盖是否平稳有关,设定值越大放盖越平稳,放盖的效果越好。
该参数的设定范围为1~10(0.1~1秒)。
但设定值太大会影响整机运行效率。
对于A、B面增压时限,因为气液增压缸增压时间的长短影响防尘盖的压制质量。
设定的时间太短压不紧;时间太长会压坏防尘盖,甚至使外圈变形报废。
该参数的设定范围为1~10(0.1~1秒)。
设定值太大影响效率。
均脂延时的大小与均脂的均匀度有关,设定值越大油脂越容易被均匀地分开。
该参数的设定范围为1~20(0.1~3秒)。
但设定值太大会影响整机运行效率。
注意:当压制橡胶防尘盖时,应反复调试A、B放盖时限直至最佳。
7.4 专项测试7.4.1灵活性测试在手动状态,可以对该工位上的轴承进行扭矩检查。
扭矩检查的原理是利用一个固定力矩的轴作用在轴承上,若轴承是灵活的,轴会跟着转,用接近开关来感应发信的次数,利用高速计数器记录下测试值。
检查是依据检查头的齿轮通过接近传感器的次数多少来判定轴承的转动扭拒大小,设置值会因轴承型号及电机输出扭拒力(电机输出扭拒力可通过内部调压器调节)而有所不同,因此在设置检查参数时应挑选合格品与不合格品各一组进行预测试,根据记录的数据进行检查参数的设置,设置的检查参数应略高于不合格品的的测试值。
设定值和实际值比较,若实际值比设定值低,则说明轴承不灵活。
按即可完成一次扭矩测试的动作。
7.4 .2 A、B盖检测试采用相对测量法,其方法是:在手动状态,拿一些压盖合格的轴承在对应工位上,按下动作键使测试头下降到位后,记录此时的测量值,再分别按下A、B点的零位设定键,此时测量值被记为零位值保存,自动运行时,每个测量值与该零位设定值相比较。
再拿一些压盖不合格的轴承在对应工位上,按下A(B)盖检缸动作键使测试头下降到位后,记录此时的测量值。
与合格品的测量值对比得出公差设定的范围。
然后按键进入误差设定画面,设置好测量的+-公差值,返回A、B面盖检测试页面进行测试。
在手动状态,取一些轴承放在该工位上,按压A盖检缸或B盖检缸即可完成一次盖检的测试动作。
7.5 运行监控菜单按压画面的区,弹出运行监控菜单画面。
运行状态画面中又分别设有、2个项目,按压每个项目名称可直接切换到所属画面,若按压返回。
7.5.1 设备运行状态按压弹出设备运行状态信息子菜单画面:子画面之间通过按压上页和下页切换画面。
在图中指示了所有加工区部件的运行状态,画面中有两排指示灯,上面一排指示灯表示该工位有无加工件,指示灯亮表示有加工件,指示灯不亮表示没有加工件。
