中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范Technical code for safety of steel tubular scaffold with couplers in constructionJGJ 130-20111 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工及验收，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号2．1 术语2．1．1 扣件式钢管脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架 single pole steel tubular scaf-fold with couplers 只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排扣件式钢管脚手架 double pole steel tubular scaf-fold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架 fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:双排脚手架，搭设高度20.0米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构0.40米，立杆的步距1.80米。
采用的钢管类型为48×2.8，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工活荷载为3.0kN/m2，同时考虑1层施工。
脚手板采用木板，荷载为0.35kN/m2，按照铺设3层计算。
栏杆采用木板，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
基本风压0.25kN/m2，高度变化系数1.2500，体型系数1.1340。
悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.45米，建筑物内锚固段长度2.25米。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值 P1=0.036kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值 Q=3.000×1.500/2=2.250kN/m荷载的计算值 q=1.2×0.036+1.2×0.262+1.4×2.250=3.508kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.508×0.9002/8=0.355kN.m小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.036+0.262+2.250=2.548kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.548×900.04/(384×2.06×105×101950.0)=1.036mm小横杆的最大挠度小于900.0/150与10mm,满足要求!二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。

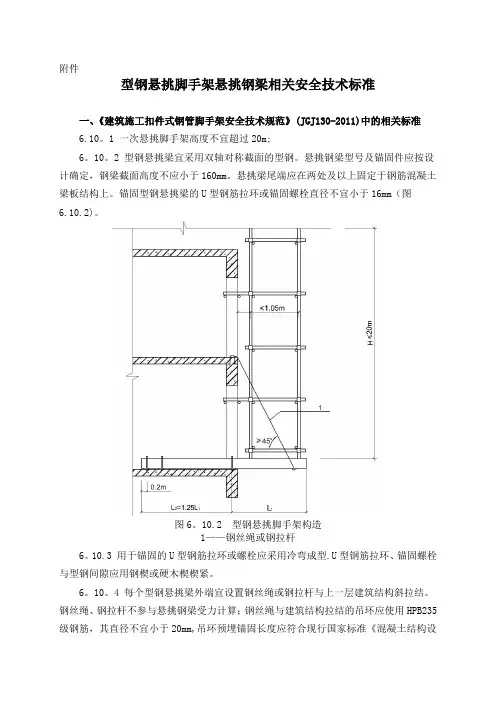

附件型钢悬挑脚手架悬挑钢梁相关安全技术标准一、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）中的相关标准6.10.1 一次悬挑脚手架高度不宜超过20m；6.10.2 型钢悬挑梁宜采用双轴对称截面的型钢。
悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm（图6.10.2）。
图6.10.2 型钢悬挑脚手架构造1——钢丝绳或钢拉杆6.10.3 用于锚固的U型钢筋拉环或螺栓应采用冷弯成型。
U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
6.10.4 每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。
钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm，吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定（图6.10.2）。
6.10.5 悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑段长度的1.25倍。
型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定（图6.10.5-1、6.10.5-2、6.10.5-3）。
图6.10.5-1 悬挑钢梁U型螺栓固定构造1——木楔侧向楔紧；2——两根1.5m长直径18mmHRB335钢筋图6.10.5 -2 悬挑钢梁穿墙构造1——木楔楔紧图6.10.5-3 悬挑钢梁楼面构造6.10.2～6.10.5条文解释：双轴对称截面型钢宜使用工字钢，工字钢结构性能可靠，双轴对称截面，受力稳定性好，较其他型钢选购、设计、施工方便。

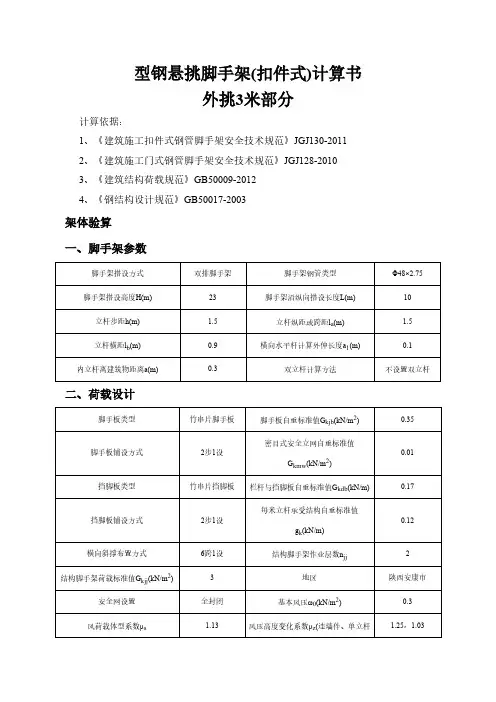

型钢悬挑脚手架(扣件式)计算书外挑3米部分计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003架体验算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.031+0.35×1.5/(2+1))+1.4×3×1.5/(2+1)= 2.35kN/m正常使用极限状态q'=(0.031+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.031+0.35×1.5/(2+1))+3×1.5/(2+1)=1.71kN/m 计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[2.35×0.92/8，2.35×0.12/2]=0.24kN·mσ=M max/W=0.24×106/4180=56.85N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×1.71×9004/(384×206000×100400)，1.71×1004/(8×206000×100400)]=0.705mmνmax＝0.705mm≤[ν]＝min[l b/150，10]＝min[900/150，10]＝6mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=2.35×(0.9+0.1)2/(2×0.9)=1.3kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=1.71×(0.9+0.1)2/(2×0.9)=0.95kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.3kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1'=R max'=0.95kNq'=0.031kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.53×106/4180=125.93N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.993mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=3.01kN五、扣件抗滑承载力验算扣件抗滑承载力验算：横向水平杆：R max=1.3kN≤R c=0.9×8=7.2kN纵向水平杆：R max=3.01kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.031/h)×H=(0.12+(0.9+0.1)×2/2×0.031/1.5)×23=3.23kN单内立杆：N G1k=3.23kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/2/2=(23/1.5+1)×1.5×(0.9+0.1)×0.35×1/2/2=2.14kN1/2表示脚手板2步1设单内立杆：N G2k1=2.14kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(23/1.5+1)×1.5×0.17×1/2=2.08kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×23=0.34kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.14+2.08+0.34=4.57kN单内立杆：N G2k=N G2k1=2.14kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n jj×G kjj)/2=1.5×(0.9+0.1)×(2×3)/2=4.5kN内立杆：N Q1k=4.5kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.23+4.57)+0.9×1.4×4.5=15.03kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.23+2.14)+0.9×1.4×4.5=12.12kN七、钢丝绳卸荷计算钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法（分开设置）第1次卸荷验算α1=arctan(l s/H s)=arctan(4200/500)=83.21°α2=arctan(l s/H s)=arctan(4200/1400)=71.57°钢丝绳竖向分力，不均匀系数K X取1.5P1=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×12.12×18.8/23×3/1.5=23.78kN P2=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×15.03×18.8/23×3/1.5=29.49kN 钢丝绳轴向拉力T1=P1/sinα1=23.78/sin83.21°=23.94kNT2=P2/sinα2=29.49/sin71.57°=31.08kN卸荷钢丝绳的最大轴向拉力[Fg]=max[T1，T2]=31.08kN绳夹数量：n=1.667[Fg]/(2T)=1.667×31.08/(2×15.19)=2个≤[n]=5个满足要求！花篮螺栓验算：σ=[Fg]×103/(π×d e2/4)=31.08×103/(π×202/4)=98.95N/mm2≤[ft]=170N/mm2满足要求！P g=k×[F g]/α=9×31.08/0.85=329.13kN钢丝绳最小直径d min=(P g/0.5)1/2=(329.13/0.5)1/2=25.66mm吊环最小直径d min=(2A/π)1/2=(2×[F g]/([f]π))1/2=(2×31.08×103/(65π))1/2=18mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2第1次卸荷钢丝绳最小直径25.66mm，必须拉紧至31.08kN，吊环最小直径为18mm。
**工程型钢悬挑脚手架施工方案编制单位：*********项目部编制人：******编制日期： 2012年6月审核人： ******审核日期： 2012年6月审批人： ******批准时间： 2012年6月一、工程概述本工程位于下部为全地下车库，为框架结构，地上为住宅为全剪结构。
二、设计要点本工程为高层建筑施工，根据我公司项目部研究决定，本工程外立面脚手架工程采用分段搭设双排脚手架，其中11层部分采用两个搭设段（下段为落地式双排脚手架，上段位悬挑双排脚手架），19层部分采用三个搭设段（下段为落地式双排脚手架，中段及上段为悬挑双排脚手架）。
其中落地式双排脚手架设计搭设高度＜20米，悬挑双排脚手架设计高度＜18米。
编制依据：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011及相关设计、施工验收规范。
三、本工程所选用的构配件3.1钢管3.1.1 本工程脚手架钢管采用现行国家标准《直缝电焊钢管》GB/T13793和《低压流体输送用焊接钢管》GB/T 3091 中Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢规定。
3.1.2本工程脚手架钢管采用48㎜×3.0㎜钢管3.2扣件3.2.1扣件采用可锻造铸铁制造，其质量和性能符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。
3.2.2 扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。
3.3脚手板根据现行行业标准《建筑施工木脚手架安全技术规范》JGJ 164的相关规定，本工程脚手板采用由毛竹制作的竹笆板；。
3.4安全网根据安全网力学性能应符合GB5726-88）《安全网力学性能试验方法》的规定，安全网采用经国家指定监督检验部门监定许可生产的产品，同时应具备监督部门批量验证和工厂检验合格证。
3.5悬挑脚手架用型钢3.5.1根据现行国家标准《碳素结构钢》GB/T 700或《低合金高强度结构钢》GB/T 1591 的规定，同时按照《JG1130—2011》与《DGJ32J121-2011》中关于悬挑梁截面高度的规定（H ≥16㎜），本工程悬挑脚手架用型钢采用16#工字钢。
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数1、主梁布置参数平面图2、主梁锚固参数主梁1锚固图主梁2锚固图主梁3锚固图三、一号主梁验算1、主梁验算q'=g k=0.205kN/m第一排立杆处：P1' =F1'=8kN；第二排立杆处：P2' =F2'=8kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =F1=10.9kN；第二排立杆处：P2 =F2=10.9kN；计算简图如下：1）抗弯验算σ=M max/W=1.47×106/(141×103)=10.426 N/mm2≤[f]=205 N/mm2满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=7.747×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=9. 155N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.027 mm≤[ν]＝2l/360=2×1893/360=10.517mm满足要求！4）支座反力计算R1=-0.821kN；R2=4.394kN；R3=12.313kN；R4=6.554kN；2、支撑杆件设置钢丝绳绳卡作法上拉杆件角度计算：α1=arctan(n1/m1)= arctan(3300/2200)=56.31°上拉杆件支座力：R S1=R3=12.313kN主梁轴向力：N SZ1= R S1/tanα1=12.313/tan(56.31°)=8.209kN上拉杆件轴向力：N S1= R S1/sinα1=12.313/sin(56.31°)=14.798kN上拉杆件的最大轴向拉力：N S=max[N S1] =14.798kN查表得，钢丝绳破断拉力总和：F g=151.5kN[F g]=α×F g/k=0.85×151.5/8=16.097kN≥N S=14.798kN符合要求！绳夹数量：n=1.667[Fg]/(2T)=1.667×16.097/(2×15.19)=1个≤[n]=3个符合要求！花篮螺栓验算：σ=[F g]/(π×d e2/4)=16.097×103/(π×122/4)=142.329N/mm2≤[ft]=170N/mm2符合要求！拉环验算：σ =[F g]/(2A)=2[F g]/πd2=2×16.097×103/(π×202)=25.619N/mm2≤[f]=65N/mm2注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2符合要求！拉环详图(主梁为工字钢)角焊缝验算：σf=N S/(h e×l w)=14.798×103/(10×100)=14.798N/mm2≤βf f t w=1.22×160=195.2N/mm2正面角焊缝的强度设计值增大系数βf=1.22符合要求！4、下撑杆件验算α1=arctan(n1/m1)= arctan(3300/3100)=46.79°下撑杆件支座力：R X1=R4=6.554kN主梁轴向力：N XZ1= R X1/tanα1=6.554/tan(46.79°)=6.157kN下撑杆件轴向力：N X1= R X1/sinα1=6.554/sin(46.79°)=8.992kN下撑杆件的最大轴向压力：N X=max[N X1] =8.992kN下撑杆长度：L1=(m12+n12)0.5= (31002+33002)0.5=4527.693下撑杆长细比：λ1=L1/i=4527.693/19.4=233.386查《钢结构设计规范》GB50017-2003表C得，φ1=0.156轴心受压稳定性计算：σ1 =N X1/(φ1A)=8992/(0.156×693)=83.176N/mm2≤f=205N/mm2符合要求！对接焊缝验算：σ=N X/(l w t)=8.992×103/A=8.992×103/693=12.975N/mm2≤f c w=185N/mm2符合要求！5、悬挑主梁整体稳定性验算主梁轴向力：N=N sz1-(N xz1)=2.052kN压弯构件强度：σmax=M max/(γW)+N/A=1.47×106/(1.05×141000)+2.052/2610=9.93N/mm2≤[f]=205N/mm2满足要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.6由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.894。
附件型钢悬挑脚手架悬挑钢梁相关安全技术标准一、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)中的相关标准6.10。
1 一次悬挑脚手架高度不宜超过20m;6。
10。
2 型钢悬挑梁宜采用双轴对称截面的型钢。
悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm（图6.10.2)。
图6。
10.2 型钢悬挑脚手架构造1——钢丝绳或钢拉杆6。
10.3 用于锚固的U型钢筋拉环或螺栓应采用冷弯成型.U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
6。
10。
4 每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。
钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm,吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定（图6。
10.2)。
6.10。
5 悬挑钢梁悬挑长度应按设计确定,固定段长度不应小于悬挑段长度的1。
25倍。
型钢悬挑梁固定端应采用2个（对)及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定,U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置,并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定（图6.10。
5-1、6.10.5—2、6。
10。
5-3）。
图6。
10。
5—1 悬挑钢梁U型螺栓固定构造1——木楔侧向楔紧；2——两根1。
5m长直径18mmHRB335钢筋图6。
10。
5 —2 悬挑钢梁穿墙构造1——木楔楔紧图6。
10。
5—3 悬挑钢梁楼面构造6.10。
2～6.10.5条文解释：双轴对称截面型钢宜使用工字钢，工字钢结构性能可靠,双轴对称截面，受力稳定性好，较其他型钢选购、设计、施工方便。
悬挑式钢管脚手架计算规则悬挑式钢管脚手架是一种常用的建筑施工脚手架，具有承载能力强、安装简便等特点。
在施工中，需要按照一定的计算规则来确定其承载能力，以保证安全施工。
本文将介绍悬挑式钢管脚手架的计算规则。
一、悬挑式钢管脚手架的基本构造悬挑式钢管脚手架由立杆、横杆、斜杆以及钢板等组成。
其中，立杆和横杆是主要承载构件，斜杆则用于加强结构的稳定性。
二、悬挑式钢管脚手架的计算规则根据《建筑施工脚手架安全技术规范》（JGJ130-2011）的规定，悬挑式钢管脚手架的承载能力应按以下规则计算：1.立杆、横杆、斜杆的承载能力应不小于下列情况中的任一种：(1)材料本身强度的1.5倍；(2)最小截面时的强度；(3)根据公式计算得出的承载能力。
2.立杆、横杆、斜杆相交处的节点应按以下规则计算：(1)立杆和横杆的节点，其承载能力应不小于两根杆子任一者承载能力的总和；(2)立杆和斜杆的节点，其承载能力应不小于立杆承载能力的1.2倍；(3)横杆和斜杆的节点，其承载能力应不小于横杆承载能力的1.2倍。
3.钢管与钢管之间的连接应采用专用连接件，其承载能力应不小于钢管的承载能力。
4.钢板应按下列情况计算其承载能力：(1)钢板弯曲时的承载能力；(2)钢板对撑杆的承载能力；(3)钢板对立杆的承载能力。
三、计算举例以悬挑式钢管脚手架的横杆为例，假设其长度为3m，直径为48mm。
根据标准GB/T 3091-2015中有关钢细管的规定，其壁厚应不小于3.6mm，属于Q235B级别的钢细管（仅为例子，实际的参数需根据实际情况确定，如有其他特殊要求需要按实际情况考虑）。
那么，根据公式$W=1.2 \\times \\sigma_S \\times S \\times e^{-0.4075\\frac{L}{E(b)}}$，可以计算出横杆的承载能力为：$$W=1.2 \\times 235 \\times 3.14 \\times (0.048/2)^2 \\timese^{-0.4075\\frac{3}{2.06*10^5*0.0036}}}≈677.5N$$因此，在实际施工中，该横杆的承载能力应不小于677.5N。
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
建筑施工扣件式钢管脚手架安全技术规范(JGJ-130-2011建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
130-2011（脚手架新规范）UDC中华人民共和国行业标准 J G JP JGJ 130—2011备案号J84—2011建筑施工扣件式钢管脚手架安全技术规范Technical code for safety of steel tubular scaffold with couplersin construction2011—01—28发 布 2011—12—01实 施中华人民共和国住房和城乡建设部 发 布中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范Technical code for safety of steel tubular scaffold with couplersin constructionJGJ130—2011批准部门：中华人民共和国住房和城乡建设部施行日期：2011年12 月 1 日中国建筑工业出版社2011 北京中华人民共和国住房和城乡建设部公告第902号关于发布行业标准《建筑施工扣件式钢管脚手架安全技术规范》的公告现批准《建筑施工扣件式钢管脚手架安全技术规范》为行业标准，编号为JGJ 130—2011，自2011年12月1日起实施。
其中，第3.4.3、6.2.3、6.3.3、6.3.5、6.4.4、6.6.3、6.6.5、7.4.2、7.4.5、8.1.4、9.0.1、9.0.4、9.0.5、9.0.7、9.0.13、9.0.14条为强制性条文，必须严格执行。
原行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130—2001同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建房建设部2011年1月28日前言根据原建设部《关于印发<二00四年度工程建设城建、建工行业标准制订、修订计划>的通知》（建标[2004]66号）的要求，规范编制组经广泛调查研究，认真总结了我国扣件式钢管脚手架应用的经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本规范。
