悬挑式脚手架方案

悬挑式脚手架方案

悬挑式脚手架方案一、工程概况本工程为_____，位于_____，总建筑面积为_____平方米，结构形式为_____。

建筑高度为_____米，共_____层。

为满足施工需要，拟在建筑物外搭设悬挑式脚手架。

二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸及施工组织设计三、悬挑式脚手架设计（一）悬挑梁设置1、悬挑梁采用型号工字钢，长度根据建筑物外形及悬挑长度确定，一般为具体长度米。

2、悬挑梁在建筑物内的锚固长度不小于悬挑长度的倍数倍。

3、锚固端采用锚固方式进行固定，确保锚固可靠。

（二）立杆设置1、立杆纵向间距为间距值米，横向间距为间距值米。

2、立杆接长采用对接扣件连接，相邻立杆的接头应错开布置。

（三）横杆设置1、纵向水平杆步距为步距值米，设置在立杆内侧。

2、横向水平杆间距为间距值米，在立杆与纵向水平杆相交处设置。

（四）剪刀撑设置1、在脚手架外侧立面整个长度和高度上连续设置剪刀撑。

2、剪刀撑斜杆与地面的倾角为角度值度。

3、剪刀撑斜杆采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上。

（五）脚手板设置1、作业层脚手板采用脚手板材质，铺满、铺稳。

2、脚手板设置在三根横向水平杆上，当脚手板长度小于长度值米时，可采用两根横向水平杆支承。

（六）防护栏杆及安全网设置1、脚手架外侧设置两道防护栏杆，高度分别为高度值 1米和高度值 2米，栏杆内侧挂密目式安全网。

2、作业层脚手板下挂水平安全网。

四、悬挑式脚手架计算（一）荷载计算1、恒载标准值包括脚手架结构自重、构配件自重等。

2、活载标准值包括施工荷载、风荷载等。

（二）纵向水平杆计算1、强度计算2、挠度计算（三）横向水平杆计算1、强度计算2、挠度计算（四）扣件抗滑力计算（五）立杆稳定性计算（六）连墙件计算1、强度计算2、稳定性计算3、抗滑移计算（七）悬挑梁计算1、强度计算2、挠度计算3、锚固段计算五、施工准备（一）技术准备1、熟悉施工图纸和规范要求，编制施工方案并进行技术交底。

《脚手架规范》JGJ130-2011(新)

《脚手架规范》JGJ130-2011(新)

2006 年 58 9 26 7 17 47 26 33 63 64 37 56 31 10 22 19 35 29 59 19 6 46 33 29 1 21 15 14 10 20 26 0 2007 年 39 15 22 6 26 24 27 35 62 82 41 63 28 13 26 21 33 32 46 21 6 21 39 33 0 13 16 12 16 15 24 2
超过一定规模的危险性较大的分部分项工程
深基坑工程
（一）开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护和降水工程 （二）开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响 毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护、降水工程。 （一）工具式模板工程：包括滑模、爬模、飞模等工程。 （二）混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上；施工 总荷载15kN/m2及以上；集中线荷载20kN/m及以上； （三）承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载 700kg以上。 （一）采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊 装工程； （二）起重量300kN及以上的起重设备安装工程；高度200m及以上内爬起重设 备的拆除工程。 （一）搭设高度50m及以上的落地式钢管脚手架工程；（二）提升高度150m及 以上附着式整体和分片提升脚手架工程；（三）架体高度20m及以上悬挑式脚 手架工程；
c.双排脚手架连墙件布置（立面图）
b.双排脚手架连墙件布置（剖面图）
•
• •
将连墙件约束脚手架平面外变形所产生的 轴向力由单排架取3kN改为2kN，双排架 取5kN改为3kN ; （约束平面外变形） 强调连墙件的重要性，对连墙件的计算写 得更明确(计算部分) 根据现场施工脚手架应采用密目式安全立 网全封闭的安全管理规定，此次修订弱化 了开敞式脚手架，对常用脚手架的允许搭 设高度做了调整。

JGJ130-2011脚手架

JGJ130-2011脚手架

• 悬挑脚手架挑梁结构及其锚固
• 规范中推荐以双轴对称截面钢梁做悬挑梁结构。 悬挑脚手架的搭设高度不超过20米。悬挑梁 截面高度不小于160mm。每个型钢悬挑梁外 端宜设置钢丝绳或钢拉杆与上一层建筑结构斜 拉结，钢丝绳、钢拉杆作为附加安全措施，在 悬挑钢梁受力计算时不考虑其作用。悬挑梁尾 端应有不少于二点和钢筋混凝土梁板结构拉结 锚固，用于锚固型钢悬挑梁的U型钢筋拉环或 锚固螺栓直径不宜小于16㎜。
• 9、增加了悬挑脚手架挑梁结构及其锚固的 构造和计算内容。
• 10、补充了与满堂脚手架和满堂支撑架相 关的内容。包括结构体系、构造要求、荷 载取值、设计计算等。规范中将此类支架 体系划分为满堂脚手架（顶部荷载通过纵、 横向水平杆传至立杆）和满堂支撑架（顶 部荷载通过立杆顶端的可调顶撑传至立杆） 二种体系。满堂支撑架根据剪刀撑的间距 （5m）细分为普通型满堂支撑架和加强型 满堂支撑架。
7320
7320
7320• i2
0.9
•
' R
0.9 •
' R
•
(0 )2
(
0.9
•
' R
)2
•
(0
)2
(
0.9
•
' R
)2
•
(
•
h) 2
• 经比较可见： 。 k
0.9
•
' R
1.333 1.155
• 经以上变换，脚手架立杆设计计算公式写为： • 1.2NGk+∑1.4NQk≤允许搭设高度计算： • 结构自重和构配件自重标准值产生的轴力：
架立杆稳定性的计算公式为：N f ；式中：N— •A
脚手架立杆的轴力设计值；A—脚手架立杆的

根据最新规范JGJ130-2011要求型钢悬挑脚手架方案

根据最新规范JGJ130-2011要求型钢悬挑脚手架方案

**工程型钢悬挑脚手架施工方案编制单位：*********项目部编制人：******编制日期： 2012年6月审核人： ******审核日期： 2012年6月审批人： ******批准时间： 2012年6月一、工程概述本工程位于下部为全地下车库，为框架结构，地上为住宅为全剪结构。

二、设计要点本工程为高层建筑施工，根据我公司项目部研究决定，本工程外立面脚手架工程采用分段搭设双排脚手架，其中11层部分采用两个搭设段（下段为落地式双排脚手架，上段位悬挑双排脚手架），19层部分采用三个搭设段（下段为落地式双排脚手架，中段及上段为悬挑双排脚手架）。

其中落地式双排脚手架设计搭设高度＜20米，悬挑双排脚手架设计高度＜18米。

编制依据：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011及相关设计、施工验收规范。

三、本工程所选用的构配件3.1钢管3.1.1 本工程脚手架钢管采用现行国家标准《直缝电焊钢管》GB/T13793和《低压流体输送用焊接钢管》GB/T 3091 中Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢规定。

3.1.2本工程脚手架钢管采用48㎜×3.0㎜钢管3.2扣件3.2.1扣件采用可锻造铸铁制造，其质量和性能符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。

3.2.2 扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。

3.3脚手板根据现行行业标准《建筑施工木脚手架安全技术规范》JGJ 164的相关规定，本工程脚手板采用由毛竹制作的竹笆板；。

3.4安全网根据安全网力学性能应符合GB5726-88）《安全网力学性能试验方法》的规定，安全网采用经国家指定监督检验部门监定许可生产的产品，同时应具备监督部门批量验证和工厂检验合格证。

3.5悬挑脚手架用型钢3.5.1根据现行国家标准《碳素结构钢》GB/T 700或《低合金高强度结构钢》GB/T 1591 的规定，同时按照《JG1130—2011》与《DGJ32J121-2011》中关于悬挑梁截面高度的规定（H ≥16㎜），本工程悬挑脚手架用型钢采用16#工字钢。

型钢悬挑脚手架(JGJ130-2011)

型钢悬挑脚手架(JGJ130-2011)

服务外包公租房
8、特殊部位处理
宽大阳台部位悬挑架布置 楼梯段的悬挑架布置
服务外包公租房
9、其他要求
1、方案设计。 （1）搭设高度不宜超过20M，否则专家论证。 （2）钢丝绳、钢拉杆作为附加保险措施，不参与 悬挑钢梁受力计算。 （3）钢管规格，将原标准中φ48×3.5的脚手架 用钢管改为φ48.3×3.6。 （4）水平风荷载标准值的计算公式形式由： wk=0.7μz·μs· w0（w0取n=50）修改为： wk=μz·μs· w0（w0取n=10）；将荷载效应组合表 中的可变荷载组合系数由0.85提高为0.9；将连墙 件约束脚手架平面外变形所产生的轴向力由单排 架取3kN改为2kN，双排架取5kN改为3kN ;
服务外包公租房
5、连墙件
设置刚性连墙件
服务外包公租房
6、剪刀撑，横向斜撑
1、剪刀撑连续设置
服务外包公租房
7、作业层
1-上栏杆 2-外立杆 3-挡脚板 4-中栏杆
服务外包公租房
8、特殊部位处理
在建筑结构角 部，钢梁宜扇 形布置；
服务外包公租房
如果结构角部钢筋较多不能留洞，可采用 设置预埋件焊接型钢三脚架等措施。
型钢悬挑梁的整体稳定性验算公式：
M max
锚固型钢悬挑梁的U型钢筋拉环或螺栓的强 度计算公式：
A 式中：Nm——型钢悬挑梁锚固段压点U型钢 筋拉环或螺栓的拉力设计值；
l
bW
f

Nm
f
服务外包公租房
Al ——U型钢筋拉环的净截面面积或螺栓的 有效截面面积（mm2），一个U型钢筋拉环 或一对螺栓按两个截面计算； fl ——U型钢筋拉环或螺栓抗拉强度设计值， 应按《混凝土结构设计规范》GB50010的 规定，取fl =50N/mm2。

悬挑脚手架施工方案

悬挑脚手架施工方案

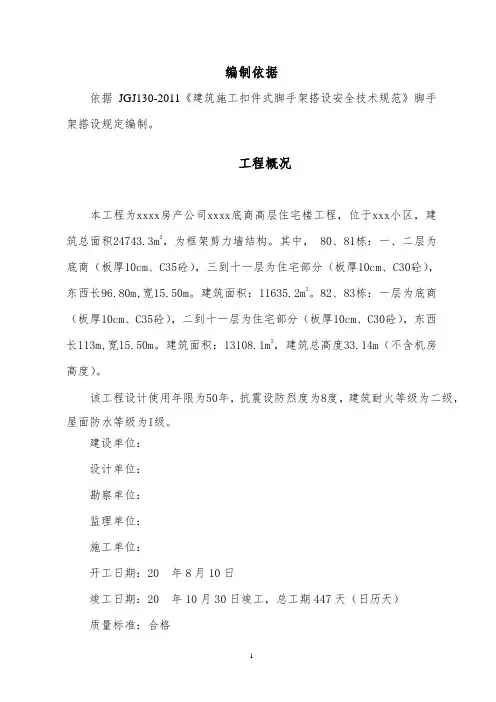

编制依据依据JGJ130-2011《建筑施工扣件式脚手架搭设安全技术规范》脚手架搭设规定编制。

工程概况本工程为xxxx房产公司xxxx底商高层住宅楼工程，位于xxx小区，建筑总面积24743.3m2，为框架剪力墙结构。

其中， 80、81栋：一、二层为底商（板厚10cm、C35砼），三到十一层为住宅部分（板厚10cm、C30砼），东西长96.80m,宽15.50m。

建筑面积：11635.2m2。

82、83栋：一层为底商（板厚10cm、C35砼），二到十一层为住宅部分（板厚10cm、C30砼），东西长113m,宽15.50m。

建筑面积：13108.1m2，建筑总高度33.14m（不含机房高度）。

该工程设计使用年限为50年，抗震设防烈度为8度，建筑耐火等级为二级，屋面防水等级为I级。

建设单位：设计单位：勘察单位：监理单位：施工单位：开工日期：20 年8月10日竣工日期：20 年10月30日竣工，总工期447天（日历天）质量标准：合格实施方案本工程80-83栋±0.00至屋面顶总高度31.99m，故现场搭设采用双排钢管扣件式脚手架与悬挑式脚手架相结合，外用密目网进行封闭。

其中80、81栋1-2层采用落地式单排钢管扣件式脚手架，搭设高度6.79m；2-5层采用悬挑式双排钢管扣件式脚手架，搭设高度11.20m，6-11层采用18a 号工字钢进行悬挑，采用悬挑式双排钢管扣件式脚手架。

82、83栋1-5层采用悬挑式双排钢管扣件式脚手架，搭设高度14.00m，6-11层采用18a 号工字钢进行悬挑，采用悬挑式双排钢管扣件式脚手架，内立杆距外墙0.35 m，外立杆距外墙1.2 m；6-电梯机房采用18a号工字钢进行悬挑，搭设高度14m，做法同上。

本方案主要为悬挑式脚手架施工编制。

悬挑式脚手架施工：脚手架钢管选用Φ48.3×3.6，外挑工字钢采用工字钢18a，悬挑长度为1.5 m，锚固1.9 m，用2Φ18的一级钢筋做U型吊环固定工字钢在楼面上，距外墙外边为0.35 m，前一根预埋钢筋U型环和后两根钢筋U型环间距1.3 m，前一根距外墙0.2m，后两根间距0.2m，尾部距环10cm。

工字钢悬挑脚手架施工方案

工字钢悬挑脚手架施工方案

工字钢悬挑脚手架施工方案一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《建筑施工安全检查标准》（JGJ59-2011)《建筑施工高处作业安全技术》(JGJ80－2016)《钢结构设计规范》（GB50017-2014)《建筑施工手册》（第五版)施工图纸二、工程概况本工程门诊住院楼：总建筑面积20131.19m2，主楼地下一层，地上九层，消防计算高度38。

50m；医技楼A四层,高度18。

95m；医技楼A(门诊大厅部分）二层、高度11.85m；本工程设计等级为中型工程，结构形式为框架剪力墙结构.三、脚手架布置原则1、此方案脚手架只做地上主体结构施工时的操作架和安全防护使用，不作为任何材料的堆放架，且不做装修外架使用。

2、以结构外边线+0。

35m作为外墙脚手架内排立柱的位置。

3、主楼工程脚手架：二层顶板以上至九层顶板悬挑结构外脚手架、二层以下双排外脚手架，九层顶板以上结构按双排外脚手架，共分为三个独立的脚手架系统.二层以下双排外脚手架从基础底一直搭设至二层顶板,从二层顶板上开始搭设双排悬挑脚手架至九层顶板，分两次悬挑，九层以上的结构另在九层楼面做双排落地式外手架。

4、医技楼A（门诊大厅部分）：采双排落地式外脚手架.5、医技楼B（四层结构）：一层上采用悬挑式外脚手架至顶层。

四、脚手架所用材料1、钢管：脚手架钢管采用外径48mm，壁厚3。

5mm的焊接钢管，钢材强度等级Q235-A，钢管的检查必须符合下列规定：1。

1新钢管：具有产品质量合格证和质量检验报告；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，符合《建筑施工扣件式钢管脚手架安全技术规范》的规定：外径-0.5mm、壁厚—0.5mm、钢管两端面切斜偏差1。

7mm；钢管必须涂有防锈漆。

1.2旧钢管:钢管表面锈蚀深度≤0。

5mm；钢管弯曲变形符合《建筑施工扣件式钢管脚手架安全技术规范》表8。

悬挑脚手架施工专项方案

悬挑脚手架施工专项方案

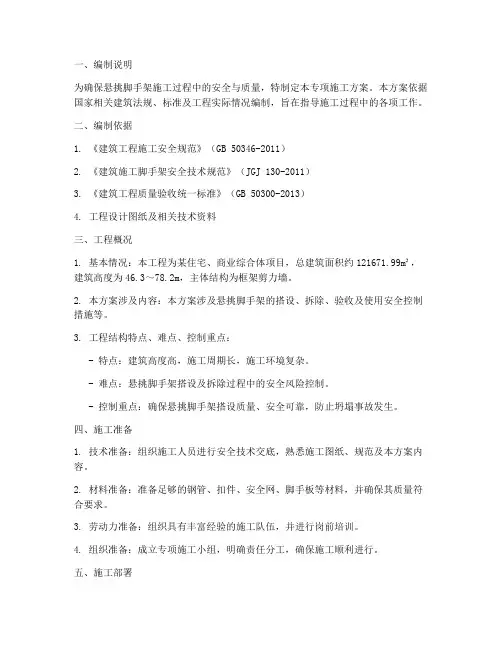

一、编制说明为确保悬挑脚手架施工过程中的安全与质量，特制定本专项施工方案。

本方案依据国家相关建筑法规、标准及工程实际情况编制，旨在指导施工过程中的各项工作。

二、编制依据1. 《建筑工程施工安全规范》（GB 50346-2011）2. 《建筑施工脚手架安全技术规范》（JGJ 130-2011）3. 《建筑工程质量验收统一标准》（GB 50300-2013）4. 工程设计图纸及相关技术资料三、工程概况1. 基本情况：本工程为某住宅、商业综合体项目，总建筑面积约121671.99m²，建筑高度为46.3～78.2m，主体结构为框架剪力墙。

2. 本方案涉及内容：本方案涉及悬挑脚手架的搭设、拆除、验收及使用安全控制措施等。

3. 工程结构特点、难点、控制重点：- 特点：建筑高度高，施工周期长，施工环境复杂。

- 难点：悬挑脚手架搭设及拆除过程中的安全风险控制。

- 控制重点：确保悬挑脚手架搭设质量、安全可靠，防止坍塌事故发生。

四、施工准备1. 技术准备：组织施工人员进行安全技术交底，熟悉施工图纸、规范及本方案内容。

2. 材料准备：准备足够的钢管、扣件、安全网、脚手板等材料，并确保其质量符合要求。

3. 劳动力准备：组织具有丰富经验的施工队伍，并进行岗前培训。

4. 组织准备：成立专项施工小组，明确责任分工，确保施工顺利进行。

五、施工部署1. 搭设总体思路及搭设参数：采用分层分段搭设，每层高度不超过4m，搭设参数根据工程实际情况确定。

2. 施工安排：按施工进度计划，分阶段进行悬挑脚手架的搭设、拆除及验收工作。

六、脚手架搭设与拆除1. 搭设工艺流程：立杆、横杆、剪刀撑、连墙件、安全网、脚手板等。

2. 搭设施工方法：- 立杆：采用自下而上搭设，每根立杆底部与基础牢固连接。

- 横杆：采用扣件式连接，确保连接牢固。

- 剪刀撑：设置在脚手架的交叉处，确保脚手架整体稳定性。

- 连墙件：采用预埋式或后锚式连接，确保连墙件与墙体连接牢固。
