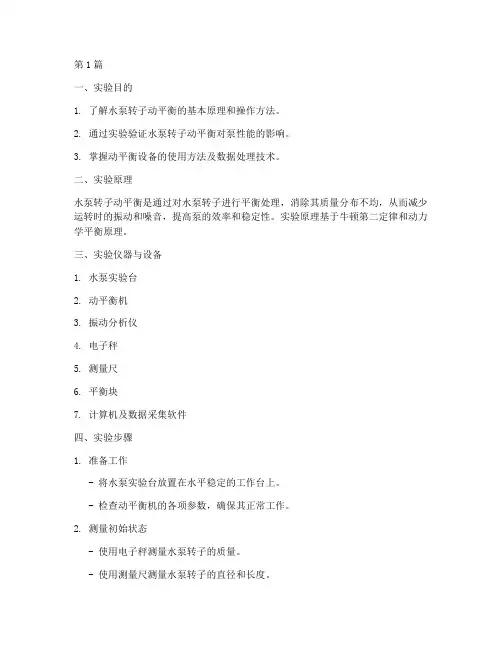

第1篇一、实验目的1. 了解水泵转子动平衡的基本原理和操作方法。
2. 通过实验验证水泵转子动平衡对泵性能的影响。
3. 掌握动平衡设备的使用方法及数据处理技术。
二、实验原理水泵转子动平衡是通过对水泵转子进行平衡处理,消除其质量分布不均,从而减少运转时的振动和噪音,提高泵的效率和稳定性。
实验原理基于牛顿第二定律和动力学平衡原理。
三、实验仪器与设备1. 水泵实验台2. 动平衡机3. 振动分析仪4. 电子秤5. 测量尺6. 平衡块7. 计算机及数据采集软件四、实验步骤1. 准备工作- 将水泵实验台放置在水平稳定的工作台上。
- 检查动平衡机的各项参数,确保其正常工作。
2. 测量初始状态- 使用电子秤测量水泵转子的质量。
- 使用测量尺测量水泵转子的直径和长度。
- 使用振动分析仪测量水泵转子在运转时的振动情况。
3. 安装平衡块- 根据测量结果,计算所需平衡块的质量和位置。
- 将平衡块安装在水泵转子上。
4. 进行动平衡- 启动动平衡机,使水泵转子达到平衡状态。
- 观察振动分析仪的读数,调整平衡块的位置和角度,直至达到理想平衡。
5. 测量平衡后的状态- 使用电子秤测量平衡后的水泵转子质量。
- 使用振动分析仪测量水泵转子在平衡状态下的振动情况。
6. 数据处理与分析- 对实验数据进行整理和分析,比较平衡前后的振动情况。
五、实验结果与分析1. 平衡前后的振动情况- 平衡前,水泵转子的振动幅度较大,振动频率较高。
- 平衡后,水泵转子的振动幅度明显减小,振动频率降低。
2. 平衡效果分析- 通过动平衡实验,可以看出平衡后的水泵转子振动情况得到明显改善,从而提高了泵的效率和稳定性。
3. 影响因素分析- 平衡块的质量和位置对平衡效果有较大影响。
- 平衡块的安装精度对平衡效果也有一定影响。
六、实验结论1. 水泵转子动平衡对泵的性能有显著影响,可以有效降低振动和噪音,提高泵的效率和稳定性。
2. 在水泵安装和使用过程中,应重视转子的动平衡处理,以确保泵的正常运行。
动平衡实验报告引言动平衡实验是一项重要的物理实验,通过实验研究物体在平衡条件下的动态特性,对于理解物理学中的平衡概念、力的平衡和力矩的平衡等概念有着重要意义。
在本次实验中,我们将通过一系列实验步骤来研究物体的平衡状态以及平衡位置的测定方法。
实验一:物体平衡状态的研究首先,将一个长而细的木棒固定在水平台上,并将另一端悬挂着金属块。
然后,我们尝试找到木棒平衡的位置。
在调整的过程中,我们观察到,当金属块被放置在木棒所在的同一直线上时,木棒保持平衡。
而一旦金属块稍微偏离直线,木棒便会失去平衡。
这说明物体在平衡状态下,要求力的合力为零,同时力矩的合为零。
实验二:力的平衡接下来,我们进行了力的平衡实验。
我们使用了一个称量器和一组不同质量的金属块。
我们在称量器的一端固定一块金属块,并逐渐加重,调整到与另一端的总重量相等,使得称量器保持平衡状态。
通过实验,我们发现,只有在两端的总重量相等时,称量器才能保持平衡状态。
这说明,在力的平衡情况下,力的合力必定为零。
实验三:力矩的平衡在力矩的平衡实验中,我们使用了一个自由转动的杠杆。
我们在杠杆的一侧放置一个金属块,并通过移动另一侧的金属块,调整杠杆平衡。
在实验过程中,我们发现,杠杆能够平衡的关键是力矩的平衡。
只有在左右两侧的力矩相等时,杠杆才能保持平衡。
这进一步印证了力矩平衡的重要性。
实验四:平衡位置的测定最后,我们进行了平衡位置的测定实验。
我们首先将一个金属块放在一个杠杆上,并在杠杆上选择不同的位置放置砝码,直到达到平衡状态。
通过实验,我们发现,不同位置的杠杆对应的砝码质量之积是相等的。
这表明,平衡位置的测定与力矩的平衡有着密切关系。
结论通过本次实验,我们对物体在平衡状态下的动态特性有了更深入的了解。
我们验证了力的平衡和力矩的平衡对于物体平衡状态的重要性,并通过实验找到了平衡位置的测定方法。
这些知识对于我们理解物理学中的平衡概念以及力学原理等有着重要的指导意义。
总结在动平衡实验中,我们通过一系列实验步骤,研究了物体在平衡状态下的动态特性。
《无试重现场动平衡实验法研究》一、引言在机械设备维护领域,动平衡是一个关键的维护技术。
虽然传统方法采用试重技术以达到良好的平衡效果,但在现场环境应用中却往往遭遇不便,包括工作效率低下和实际操作困难等。
为解决这一问题,本研究旨在开发并验证一种无需试重的现场动平衡实验方法,其目的在于提高工作效率、降低操作难度,并确保设备在运行中达到更好的平衡状态。
二、研究背景与意义随着工业自动化和智能化的发展,对设备运行效率和稳定性的要求日益提高。
传统的试重法虽然可以取得良好的平衡效果,但往往需要反复调整和试错,耗费大量时间和人力成本。
因此,研究无试重现场动平衡实验法具有重大的实际意义和理论价值。
该方法可以有效地提高工作效率,降低操作难度,减少设备停机时间,并有助于实现设备的自动化和智能化管理。
三、实验方法本研究采用了一种基于振动信号分析的动平衡实验方法。
具体操作步骤如下:1. 数据采集:首先对设备的振动信号进行实时采集和记录,这需要借助特定的传感器设备进行。
2. 信号分析:对采集的振动信号进行频谱分析和相位分析,以确定设备在运行过程中的不平衡程度和位置。
3. 计算平衡量:根据分析结果,通过算法计算得出需要添加或减少的平衡量。
4. 实施平衡:根据计算结果,对设备进行现场动平衡调整。
四、实验过程与结果分析本研究选取了某大型机械设备的动平衡调整作为研究对象。
通过实际应用上述实验方法,取得了显著的效果。
具体实验过程与结果分析如下:1. 实验过程:首先对设备进行全面的振动信号采集和分析,确定了设备的初始不平衡程度和位置。
然后根据算法计算得出的平衡量,对设备进行了现场动平衡调整。
最后再次进行振动信号采集和分析,以验证调整效果。
2. 结果分析:经过现场动平衡调整后,设备的振动幅度明显降低,达到了预期的平衡效果。
同时,与传统的试重法相比,该方法具有更高的工作效率和更低的操作难度。
此外,该方法的实施过程中无需额外试重设备或材料,有效降低了操作成本。

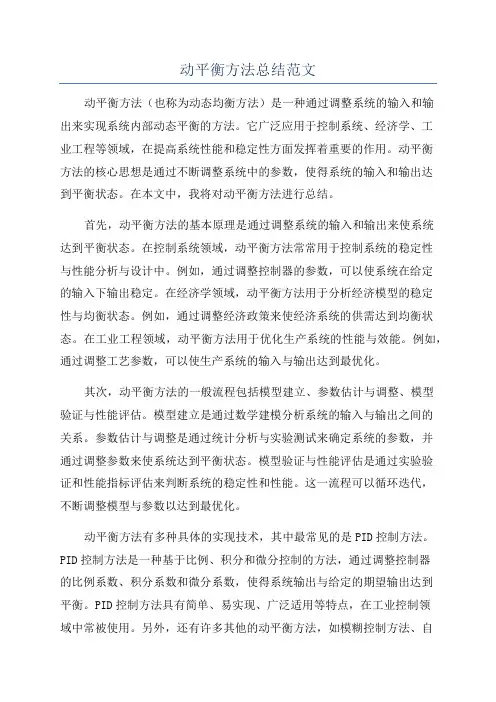

动平衡方法总结范文动平衡方法(也称为动态均衡方法)是一种通过调整系统的输入和输出来实现系统内部动态平衡的方法。
它广泛应用于控制系统、经济学、工业工程等领域,在提高系统性能和稳定性方面发挥着重要的作用。
动平衡方法的核心思想是通过不断调整系统中的参数,使得系统的输入和输出达到平衡状态。
在本文中,我将对动平衡方法进行总结。
首先,动平衡方法的基本原理是通过调整系统的输入和输出来使系统达到平衡状态。
在控制系统领域,动平衡方法常常用于控制系统的稳定性与性能分析与设计中。
例如,通过调整控制器的参数,可以使系统在给定的输入下输出稳定。
在经济学领域,动平衡方法用于分析经济模型的稳定性与均衡状态。
例如,通过调整经济政策来使经济系统的供需达到均衡状态。
在工业工程领域,动平衡方法用于优化生产系统的性能与效能。
例如,通过调整工艺参数,可以使生产系统的输入与输出达到最优化。
其次,动平衡方法的一般流程包括模型建立、参数估计与调整、模型验证与性能评估。
模型建立是通过数学建模分析系统的输入与输出之间的关系。
参数估计与调整是通过统计分析与实验测试来确定系统的参数,并通过调整参数来使系统达到平衡状态。
模型验证与性能评估是通过实验验证和性能指标评估来判断系统的稳定性和性能。
这一流程可以循环迭代,不断调整模型与参数以达到最优化。
动平衡方法有多种具体的实现技术,其中最常见的是PID控制方法。
PID控制方法是一种基于比例、积分和微分控制的方法,通过调整控制器的比例系数、积分系数和微分系数,使得系统输出与给定的期望输出达到平衡。
PID控制方法具有简单、易实现、广泛适用等特点,在工业控制领域中常被使用。
另外,还有许多其他的动平衡方法,如模糊控制方法、自适应控制方法、优化控制方法等,它们通过不同的算法和思想来实现系统的动态平衡。
动平衡方法在实际应用中具有广泛的价值。
首先,它可以提高系统的性能与稳定性。
通过调整系统的输入和输出,可以使系统在不同的工况下达到最优化。

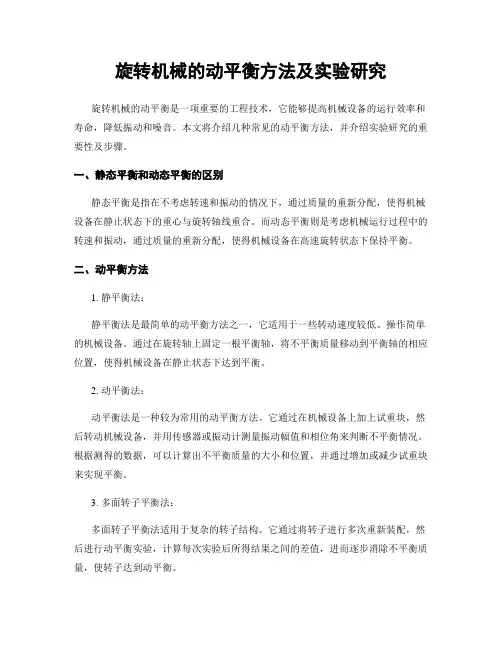

旋转机械的动平衡方法及实验研究旋转机械的动平衡是一项重要的工程技术,它能够提高机械设备的运行效率和寿命,降低振动和噪音。
本文将介绍几种常见的动平衡方法,并介绍实验研究的重要性及步骤。
一、静态平衡和动态平衡的区别静态平衡是指在不考虑转速和振动的情况下,通过质量的重新分配,使得机械设备在静止状态下的重心与旋转轴线重合。
而动态平衡则是考虑机械运行过程中的转速和振动,通过质量的重新分配,使得机械设备在高速旋转状态下保持平衡。
二、动平衡方法1. 静平衡法:静平衡法是最简单的动平衡方法之一,它适用于一些转动速度较低、操作简单的机械设备。
通过在旋转轴上固定一根平衡轴,将不平衡质量移动到平衡轴的相应位置,使得机械设备在静止状态下达到平衡。
2. 动平衡法:动平衡法是一种较为常用的动平衡方法。
它通过在机械设备上加上试重块,然后转动机械设备,并用传感器或振动计测量振动幅值和相位角来判断不平衡情况。
根据测得的数据,可以计算出不平衡质量的大小和位置,并通过增加或减少试重块来实现平衡。
3. 多面转子平衡法:多面转子平衡法适用于复杂的转子结构。
它通过将转子进行多次重新装配,然后进行动平衡实验,计算每次实验后所得结果之间的差值,进而逐步消除不平衡质量,使转子达到动平衡。
三、实验研究的重要性及步骤实验研究对于动平衡方法的应用和改进至关重要。
通过实验研究,可以了解不同类型机械设备的振动特性,找出机械设备的不平衡问题,并得到合理的平衡解决方案。
以下是实验研究的基本步骤:1. 实验准备:确定实验对象和实验条件,安装传感器或振动计进行数据采集,确保实验的准确性和可重复性。
2. 数据采集:转动机械设备,记录振动幅值和相位角数据。
多次采集数据,以获得更准确的结果。
3. 数据分析:对采集到的数据进行分析,计算不平衡质量的大小和位置。
根据分析结果,确定平衡修正方案。
4. 平衡修正:根据分析结果,采取相应的平衡修正措施。
可能的方法包括增加或减少试重块等。

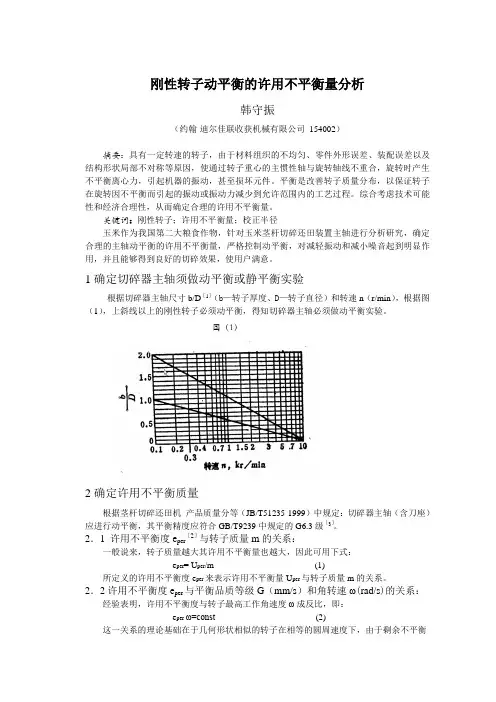

刚性转子动平衡的许用不平衡量分析韩守振(约翰·迪尔佳联收获机械有限公司154002)摘要:具有一定转速的转子,由于材料组织的不均匀、零件外形误差、装配误差以及结构形状局部不对称等原因,使通过转子重心的主惯性轴与旋转轴线不重合,旋转时产生不平衡离心力,引起机器的振动,甚至损坏元件。
平衡是改善转子质量分布,以保证转子在旋转因不平衡而引起的振动或振动力减少到允许范围内的工艺过程。
综合考虑技术可能性和经济合理性,从而确定合理的许用不平衡量。
关键词:刚性转子;许用不平衡量;校正半径玉米作为我国第二大粮食作物,针对玉米茎杆切碎还田装置主轴进行分析研究,确定合理的主轴动平衡的许用不平衡量,严格控制动平衡,对减轻振动和减小噪音起到明显作用,并且能够得到良好的切碎效果,使用户满意。
1确定切碎器主轴须做动平衡或静平衡实验根据切碎器主轴尺寸b/D[1](b—转子厚度、D—转子直径)和转速n(r/min),根据图(1),上斜线以上的刚性转子必须动平衡,得知切碎器主轴必须做动平衡实验。
图(1)2确定许用不平衡质量根据茎杆切碎还田机产品质量分等(JB/T51235-1999)中规定:切碎器主轴(含刀座)应进行动平衡,其平衡精度应符合GB/T9239中规定的G6.3级[3]。
2.1 许用不平衡度e per[2]与转子质量m的关系:一般说来,转子质量越大其许用不平衡量也越大,因此可用下式:e per= U per/m (1)所定义的许用不平衡度e per来表示许用不平衡量U per与转子质量m的关系。
2.2许用不平衡度e per与平衡品质等级G(mm/s)和角转速ω(rad/s)的关系:经验表明,许用不平衡度与转子最高工作角速度ω成反比,即:e per·ω=const(2)这一关系的理论基础在于几何形状相似的转子在相等的圆周速度下,由于剩余不平衡离心力的作用,转子及其轴承受到的应力相同。
因此,规定平衡品质等级G由许用不平衡度e per(μm)与转子最高工作角速度ω(rad/s)之积用1000除所得的值(mm/s)来表示:G= e per·ω/1000 (3)其中平衡品质的等级规定为11级(见表2)表2平衡品质等级表mm/s2.3ω=2π·n/60 (4)2.4转子许用不平衡量U per:转子许用不平衡量U per为:U per=e per·m (5)式中:m─转子质量,KG;e per─许用不平衡度,g·mm/ KG;U per─许用不平衡量,g·mm。

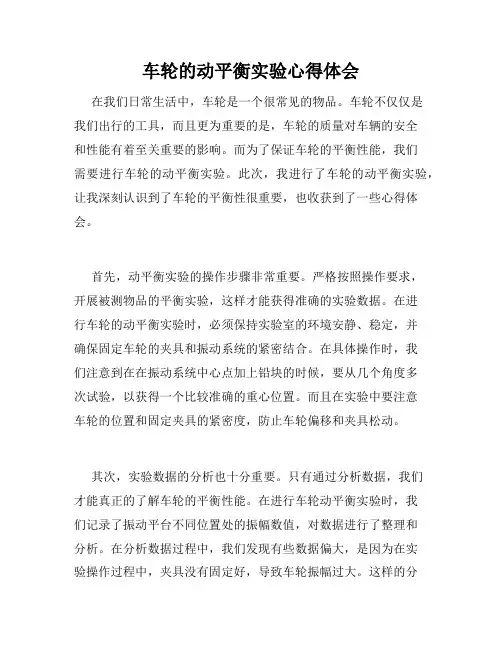

车轮的动平衡实验心得体会在我们日常生活中,车轮是一个很常见的物品。
车轮不仅仅是我们出行的工具,而且更为重要的是,车轮的质量对车辆的安全和性能有着至关重要的影响。
而为了保证车轮的平衡性能,我们需要进行车轮的动平衡实验。
此次,我进行了车轮的动平衡实验,让我深刻认识到了车轮的平衡性很重要,也收获到了一些心得体会。
首先,动平衡实验的操作步骤非常重要。
严格按照操作要求,开展被测物品的平衡实验,这样才能获得准确的实验数据。
在进行车轮的动平衡实验时,必须保持实验室的环境安静、稳定,并确保固定车轮的夹具和振动系统的紧密结合。
在具体操作时,我们注意到在在振动系统中心点加上铅块的时候,要从几个角度多次试验,以获得一个比较准确的重心位置。
而且在实验中要注意车轮的位置和固定夹具的紧密度,防止车轮偏移和夹具松动。
其次,实验数据的分析也十分重要。
只有通过分析数据,我们才能真正的了解车轮的平衡性能。
在进行车轮动平衡实验时,我们记录了振动平台不同位置处的振幅数值,对数据进行了整理和分析。
在分析数据过程中,我们发现有些数据偏大,是因为在实验操作过程中,夹具没有固定好,导致车轮振幅过大。
这样的分析结果让我们明白了,精准的测量结果是在操作规范及设备处于最佳状态的情况下才能获得的。
最后,本次车轮动平衡实验过程中,我们还学到了其他各种知识和技能。
例如,在操作主控台时,要第一时间反应速度非常快,同时还要懂得如何调整振动系统,保持信号的稳定性。
并且要注意在车轮固定时,车轮表面与夹具之间的接触面要坚实,以防止在测量时因为接触面不稳定而导致测量的误差。
综上所述,参加车轮动平衡实验使我对车轮平衡性有了更为深刻的认识。
在操作过程中,我们必须保持高度专注,严格按照要求操作。
分析数据时,我们需要仔细观察和整理数据,找到其中存在的弊端和不足。
在实验中,我们还要学习到一些操作和技巧,这些对于我们今后进行类似的实验非常有帮助。
总之,参加这次实验让我广泛的了解了车轮平衡性的重要性,同时,也让我学到了很多宝贵的经验和知识。
动平衡测定实验报告引言动平衡是一种常用的工程实践技术,主要用于修复旋转机械设备中的不平衡问题。
不平衡是指转子轴线与转动中心不重合,导致旋转机械在高速运转时会产生振动和噪音。
因此,动平衡测定是非常重要的,可以保证机械设备的正常运行和延长使用寿命。
本实验旨在了解动平衡测试的原理和方法,并通过实验测定一个简单系统的动平衡。
实验中,我们将学习如何使用动平衡仪测量转子的不平衡量,并采取适当措施去除不平衡。
实验过程1. 准备工作:准备一台动平衡仪,确保仪器工作正常;清洁转子,确保无脏物和杂质。
2. 安装:将转子安装到动平衡仪上,将传感器安装在平衡仪上的适当位置。
3. 初始测试:开启动平衡仪,进行初始测试。
记录下转子在不同位置的不平衡量。
4. 不平衡量测定:根据初始测试的结果,调整转子的位置,多次进行测定,直到找到转子的最佳位置。
5. 不平衡修复:根据测定结果,决定施加适当的修复方法。
可以在转子上添加配重物,也可以通过修改转子的结构来实现修复。
6. 修复测试:修复后,再次进行测试,检查修复效果。
7. 完成:记录实验结果,并将仪器归还至指定位置,清理实验台。
实验结果与讨论在实验中,我们测定了一个转子的不平衡量,并进行了修复。
最终,我们成功将不平衡量降低到了可接受的范围内。
实验结果表明,转子在不同位置的不平衡量差异较大。
通过不断调整转子的位置,我们找到了一个相对较佳的位置,减小了不平衡量。
在修复过程中,我们选择了在转子上添加配重物的方法。
通过精确地计算和安装配重物,成功降低了转子的不平衡量。
不确定度分析在实验中,我们也要对测定结果的不确定度进行分析。
不确定度的来源主要有以下几个方面:1. 仪器误差:动平衡仪的准确度会对测定结果产生误差。
2. 操作误差:操作人员在安装、调整和修复过程中可能存在误差。
3. 环境误差:实验环境的影响也会对结果产生误差。
为了减小不确定度,我们应该采取以下措施:1. 确保仪器的准确度,并进行定期校准。
动平衡实验报告近日,我在学校实验室进行了一次动平衡实验。
这是一项非常重要的实验,可以帮助我们更好地了解物体的运动形式,同时还可以加深对物理学中动量守恒原理的理解。
在这次实验中,我们使用了一个类似于秋千的装置,其中一个小球被固定在了一个长杆的一端,并可以自由摆动。
当我们将一个较大的球放在装置的另一端时,小球和大球之间的相互作用力就会产生,从而使小球发生运动。
首先,我们记录下两个球摆在静止状态下的位置和速度。
接着,我们将大球从初始位置略微推开,然后记录下小球在此过程中产生的运动状态。
根据动量守恒原理,我们使用公式计算了两个球在任意时刻的动量之和。
同时,还计算了小球与大球之间的弹性碰撞能量损失,以及与空气摩擦作用所产生的能量损失。
实验的结果十分奇妙。
我们发现,小球的运动轨迹不是简单的直线或弧线,而是一种复杂的曲线。
当小球和大球之间距离较近时,它们彼此产生的相互作用力非常强烈,小球会受到较大的推动,运动轨迹十分狭窄。
而当它们距离变大时,相互作用力逐渐减小,小球的运动轨迹会更加广阔。
最后,在大球停下来之后,小球呈反向运动,最终停留在静止状态。
通过这次实验,我深刻理解到了物理学中的动量守恒原理的重要性,也更好地理解了物体的运动形式与物理规律之间的关系。
同时,我们还发现,实验中的许多因素,如装置设计、摩擦力大小、空气阻力等等,都会对实验结果产生影响。
因此,在进行实验前必须先规划好实验设计与操作方法,以保证实验结果的准确性和可靠性。
最后,我认为这次实验不仅提高了我的物理学知识水平,也锻炼了我的实验技能和动手能力,让我更加热爱科学,在今后的学习与生活中,也将更加积极投入到探究科学奥秘的事业中。

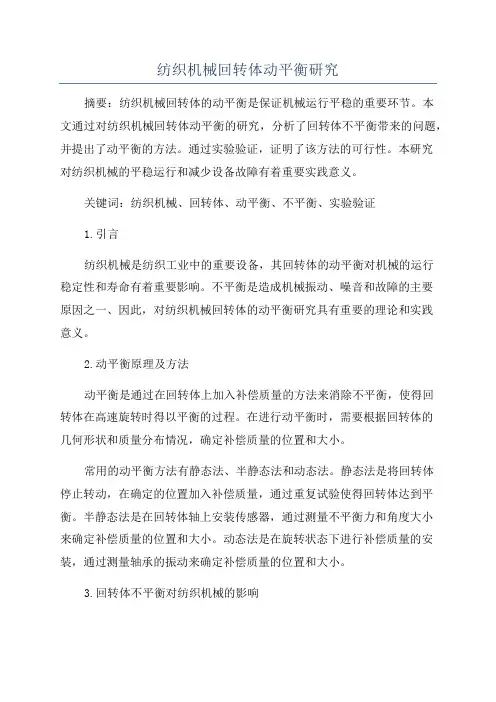

纺织机械回转体动平衡研究摘要:纺织机械回转体的动平衡是保证机械运行平稳的重要环节。
本文通过对纺织机械回转体动平衡的研究,分析了回转体不平衡带来的问题,并提出了动平衡的方法。
通过实验验证,证明了该方法的可行性。
本研究对纺织机械的平稳运行和减少设备故障有着重要实践意义。
关键词:纺织机械、回转体、动平衡、不平衡、实验验证1.引言纺织机械是纺织工业中的重要设备,其回转体的动平衡对机械的运行稳定性和寿命有着重要影响。
不平衡是造成机械振动、噪音和故障的主要原因之一、因此,对纺织机械回转体的动平衡研究具有重要的理论和实践意义。
2.动平衡原理及方法动平衡是通过在回转体上加入补偿质量的方法来消除不平衡,使得回转体在高速旋转时得以平衡的过程。
在进行动平衡时,需要根据回转体的几何形状和质量分布情况,确定补偿质量的位置和大小。
常用的动平衡方法有静态法、半静态法和动态法。
静态法是将回转体停止转动,在确定的位置加入补偿质量,通过重复试验使得回转体达到平衡。
半静态法是在回转体轴上安装传感器,通过测量不平衡力和角度大小来确定补偿质量的位置和大小。
动态法是在旋转状态下进行补偿质量的安装,通过测量轴承的振动来确定补偿质量的位置和大小。
3.回转体不平衡对纺织机械的影响回转体的不平衡会导致机械的振动和噪音增加,降低机械的工作效率,同时还会使机械的损耗增大。
较大的不平衡还会引起机械的共振,导致机械寿命缩短,甚至发生危险事故。
4.动平衡的实验验证通过对纺织机械回转体进行动平衡实验,验证了动平衡的可行性。
首先,测量了回转体的不平衡量,确定了补偿质量的位置和大小。
然后,在实验台上进行了动平衡实验,记录了回转体在不同转速下的振动情况。
实验结果表明,在加入补偿质量后,回转体的振动显著减小,达到了平衡状态。
5.结论与展望本文通过对纺织机械回转体动平衡的研究,分析了不平衡对机械的影响,并提出了动平衡的方法。
通过实验验证,证明了该方法的可行性。
在纺织机械运行中,动平衡的应用能够提高机械的稳定性和寿命,减少机械故障率,对纺织工业的发展具有重要意义。

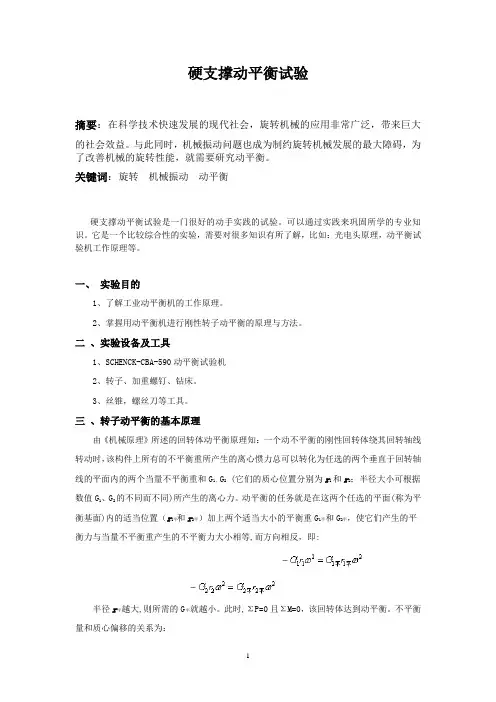

硬支撑动平衡试验摘要:在科学技术快速发展的现代社会,旋转机械的应用非常广泛,带来巨大的社会效益。
与此同时,机械振动问题也成为制约旋转机械发展的最大障碍,为了改善机械的旋转性能,就需要研究动平衡。
关键词:旋转机械振动动平衡硬支撑动平衡试验是一门很好的动手实践的试验。
可以通过实践来巩固所学的专业知识。
它是一个比较综合性的实验,需要对很多知识有所了解,比如:光电头原理,动平衡试验机工作原理等。
一、实验目的1、了解工业动平衡机的工作原理。
2、掌握用动平衡机进行刚性转子动平衡的原理与方法。
二、实验设备及工具1、SCHENCK-CBA-590动平衡试验机2、转子、加重螺钉、钻床。
3、丝锥,螺丝刀等工具。
三、转子动平衡的基本原理由《机械原理》所述的回转体动平衡原理知:一个动不平衡的刚性回转体绕其回转轴线转动时,该构件上所有的不平衡重所产生的离心惯力总可以转化为任选的两个垂直于回转轴线的平面内的两个当量不平衡重和G1、G2 (它们的质心位置分别为r1和r2;半径大小可根据数值G1、G2的不同而不同)所产生的离心力。
动平衡的任务就是在这两个任选的平面(称为平衡基面)内的适当位置(r1平和r2平)加上两个适当大小的平衡重G1平和G2平,使它们产生的平衡力与当量不平衡重产生的不平衡力大小相等,而方向相反,即:半径r平越大,则所需的G平就越小。
此时,ΣP=0且ΣM=0,该回转体达到动平衡。
不平衡量和质心偏移的关系为:e=m·r/G式中,e——转子校正平面上的质心偏移,um;m——转子校正平面上校正半径r处的不平衡质量,g;r——转子校正平面上不平衡质量所处的半径,mm;G——转子的质量,Kg。
四、动平衡试验机的测试原理在主机的左右、右支承架上各装有一对滚轮,由于支托实验转子,滚轮架可以作升降调节。
两支承架的左右两侧分别装有限位支架,用于调节限位的位置,防止转子的轴向窜动。
在支承架的上方可安装安全架,以免发生事故。
动平衡试验报告一、动平衡试验报告的目的动平衡试验这事儿啊,可太重要啦。
咱们为啥要做这个试验呢?其实就是为了让那些旋转的东西能稳稳地转起来呀。
就像咱们骑自行车,要是车轮不平衡,骑着就会一颠一颠的,可难受了。
在机械的世界里也是一样的道理。
那些大的机器部件,比如说发动机的转子,如果不平衡,不仅会让机器运转不顺畅,还会产生很多问题,像噪音啦,磨损啦,甚至可能会导致整个机器坏掉呢。
所以这个动平衡试验就是要找出那些不平衡的地方,然后想办法让它们平衡起来,就像给那些旋转的部件做个“身体检查”,让它们健健康康地工作。
二、动平衡试验的设备说起动平衡试验的设备,那可真是个有趣的话题。
我们用到的设备就像是一个超级精密的“平衡大师”。
有专门的动平衡试验机,这个机器长得有点像一个大铁盒子,但是里面可是暗藏玄机呢。
它有各种传感器,可以非常精准地检测出物体的不平衡量和不平衡位置。
还有一些辅助的工具,像是用来固定被测试部件的夹具,这些夹具就像是一个个小助手,紧紧地抱住被测试的部件,让它在试验的时候不会乱动。
而且这些设备的操作界面也很人性化,就像手机一样,有各种按钮和显示屏,我们可以很方便地设置试验参数,查看试验结果。
三、动平衡试验的过程这个试验过程就像是一场小小的冒险。
首先,我们要把需要测试的部件小心翼翼地放到试验机上,就像把宝贝放在一个特制的摇篮里一样。
然后,启动机器,这时候机器就开始嗡嗡作响,就像它在对部件说:“我要开始检查你啦。
”机器会慢慢地让部件旋转起来,速度会越来越快。
在这个过程中,传感器就像一个个小侦探,开始收集数据,它们会把部件的不平衡信息一点一点地找出来。
这个时候我们就像在等待一场考试的结果一样,心里有点小紧张呢。
当机器停止旋转后,我们就可以在显示屏上看到那些密密麻麻的数据啦,这些数据就像是部件给我们的“悄悄话”,告诉我们它哪里不平衡,不平衡的程度是多少。
四、动平衡试验中的趣事在做动平衡试验的时候,还发生了不少有趣的事情呢。
刚性转子现场动平衡理论分析及实验研究共3篇刚性转子现场动平衡理论分析及实验研究1刚性转子现场动平衡理论分析及实验研究摘要:本文研究了刚性转子的现场动平衡问题,通过理论计算和实验测试,得出了刚性转子的动平衡误差和逆时针旋转角速度的相关性,并且对影响动平衡误差的因素进行了分析。
研究表明,在转子控制精度要求较高的情况下,现场动平衡是可以通过逆时针旋转角速度的调节来实现的。
关键词:刚性转子、现场动平衡、逆时针旋转角速度、动平衡误差一、引言在工业生产中,许多机械设备都需要使用到旋转机件,如机床、压缩机、风机等。
然而,旋转机件在运转过程中往往会受到各种因素的影响,如松动、变形、腐蚀等,这些因素会导致机件的动态平衡失衡,产生较大的振动和噪音,影响机械设备的正常运转,甚至会引起设备的严重故障。
因此,动平衡技术的应用就显得非常重要。
动平衡技术是一种通过调整测量到的不平衡量来使旋转机件处于动态平衡状态的技术,它可以有效地降低机器振动和噪音,提高机器的运转稳定性和寿命。
本文针对刚性转子进行现场动平衡理论分析及实验研究,并探讨影响动平衡误差的因素,以期为实际生产提供参考。
二、理论分析1、刚性转子的动平衡误差在刚性转子动平衡过程中,所谓的不平衡量指的是失衡部件引起的质心偏离转子轴线所造成的不平衡力矩。
假设转子为刚性转子,其质量分布均匀,不考虑非刚性因素的影响时,动平衡误差与不平衡量间的关系可以用如下公式表示:$$\Delta m=\frac{e}{\omega ^{2}r}$$其中,$\Delta m$表示动平衡误差;$e$表示转子上不平衡量的投影长度;$\omega$表示逆时针旋转角速度;$r$表示转子半径。
从上述公式可以看出,动平衡误差与逆时针旋转角速度的平方成反比,与转子半径成正比。
因此,在进行动平衡时,应该重点调整逆时针旋转角速度,同时需要考虑转子半径对动平衡误差的影响。
2、逆时针旋转角速度的调节逆时针旋转角速度的调节是现场动平衡的关键,其目的在于通过调整逆时针旋转角速度的大小,使得动平衡误差达到最小值。
车轮动平衡实验报告车轮动平衡实验报告引言:车辆的平衡性是保证行驶安全的重要因素之一。
而车轮的动平衡性对车辆的平稳性和操控性也有着重要的影响。
为了研究车轮的动平衡性,我们进行了一系列的实验。
实验目的:本实验旨在通过测量车轮的动平衡性,分析其对车辆行驶的影响,并探讨动平衡调整的方法。
实验装置和方法:我们使用了一辆标准轿车作为实验对象,并在车轮上安装了传感器和数据采集系统。
实验分为两个阶段:静态平衡调整和动态平衡调整。
静态平衡调整:首先,我们将车辆停放在平整的地面上,并使用液压千斤顶将车轮抬起。
然后,通过调整轮胎上的配重块,使车轮在水平方向上保持平衡。
在调整过程中,我们使用了精密的电子天平来测量配重块的重量,以确保调整的准确性。
动态平衡调整:在静态平衡调整完成后,我们进行了动态平衡调整。
首先,我们将车辆开至一定速度,并记录车轮的振动情况。
然后,根据振动数据,我们确定了车轮的不平衡位置。
接下来,我们在车轮上安装了动平衡配重块,并进行了多次试验,逐渐调整车轮的动平衡性。
在调整过程中,我们使用了高精度的振动传感器来监测车轮的振动情况,并通过数据采集系统进行实时记录和分析。
实验结果与分析:通过实验,我们得到了车轮的动平衡性数据,并进行了详细的分析。
实验结果显示,车轮的动平衡性对车辆的操控性和行驶平稳性有着重要影响。
当车轮存在不平衡时,车辆在高速行驶时会出现明显的震动,影响驾驶员的操控和乘坐舒适性。
而经过动平衡调整后,车轮的振动明显减小,车辆行驶更加平稳。
结论:车轮的动平衡性对车辆的行驶安全和操控性有着重要的影响。
通过本次实验,我们深入了解了车轮动平衡的原理和调整方法。
在实际应用中,及时进行车轮的动平衡调整,可以提高车辆的行驶平稳性和操控性,保障驾驶员和乘客的安全与舒适。
展望:本次实验只是对车轮动平衡性进行了初步的研究,未来可以进一步探索车轮动平衡与车辆操控性能的关系,并开展更多的实验,以提高车辆行驶的安全性和舒适性。
动平衡技术在安钢集团的研究与应用摘要随着现代工业技术的迅速发展,消除转动机械振动的问题日趋重要,而转子本身的不平衡在很大程度上是引起机械振动的一项重要因素。
因此对转子进行动平衡校正是消除机械振动等机械故障的重要手段。
2011年安钢集团附属企业有限公司电修分公司引进动平衡机两台,经过技术攻关,现已可以进行电机、风机转子动平衡。
经过一年的实际应用,经济效益明显,大大提高了安钢集团内部解决电机、风机等机器故障的能力,填补了安钢动平衡技术的空白。
中图分类号:[f287.2] 文献标识码:a 文章编号:1、前言1.1 动平衡的必要性常用机械中包含着大量的作旋转运动的零部件,例如电动机转子等,统称为回转体。
在理想的情况下回转体旋转时与不旋转时,对轴承产生的压力是一样的,这样的回转体是平衡的回转体。
但工程中的各种回转体,由于材质不均匀、加工及装配中产生的误差等多种因素,使得回转体在旋转时,其上每个微小质点产生的离心惯性力不能相互抵消,离心惯性力通过轴承作用到机械及其基础上,引起振动,缩短了机械寿命,严重时能造成破坏性事故。
为此,必须对转子进行平衡,使因此产生的机械振动幅度降在允许的范围内。
1.2安钢原有动平衡校正情况安钢每年需要动平衡校正的电机、风机转子近百台。
由于安钢内部没有掌握动平衡这项技术,拆卸后的转子须运到外地进行动平衡校正。
每年仅风机动平衡一项花费就达百万元。
由于外委手续繁琐、路程远,维修工期长,并且外维单位维修质量参差不齐,难于对转子进行维修过程化管理和追踪,部分修好的转子很容易产生瑕疵,影响了主体单位的正常生产。
1.3安钢目前动平衡技术概况为了适应安钢装备大型化、工艺现代化、产品专业化的需要,更好地保障主体单位正常生产,安钢集团附属企业有限公司电修分公司于2011年实施动平衡项目。
投资50余万元购买引进圈带式、万向节式平衡机各一台,并组织专业技术人员进行攻关。
现已经可以实施转子动平衡校正。
经过动平衡校正的转子上线运营情况良好。
第1篇一、实验目的1. 了解动平衡的概念和原理。
2. 掌握实现动平衡的方法和步骤。
3. 通过实验验证动平衡的必要性和有效性。
二、实验原理动平衡是指通过调整旋转体上质量分布,使其在旋转过程中产生的惯性力相互抵消,从而实现平稳旋转。
动平衡实验通常包括以下步骤:1. 测量旋转体的质量分布。
2. 根据测量结果,确定平衡点位置。
3. 通过添加或移除质量,调整旋转体的质量分布。
4. 验证调整后的旋转体是否达到动平衡。
三、实验器材1. 旋转体(如飞轮、电机转子等)。
2. 磁力测力计。
3. 滑轮和绳子。
4. 平衡配重块。
5. 移动平台。
6. 秒表。
7. 记录本。
四、实验步骤1. 准备实验器材,将旋转体固定在移动平台上。
2. 使用磁力测力计,测量旋转体在不同位置上的质量分布。
3. 根据测量结果,确定平衡点位置。
4. 在平衡点位置添加或移除平衡配重块,调整旋转体的质量分布。
5. 使用磁力测力计,测量调整后的旋转体在不同位置上的质量分布。
6. 重复步骤4和5,直至旋转体的质量分布达到动平衡。
7. 使用秒表,测量调整后的旋转体在固定时间内旋转的圈数。
8. 记录实验数据,分析实验结果。
五、实验结果与分析1. 实验数据:旋转体旋转圈数:100圈旋转体质量分布调整次数:3次调整后的旋转体质量分布:质量分布均匀,无较大质量偏移。
2. 分析:通过实验验证,调整后的旋转体质量分布均匀,无较大质量偏移,达到了动平衡。
实验结果表明,动平衡对于旋转体的平稳旋转至关重要。
在旋转过程中,若质量分布不均匀,会产生惯性力,导致旋转体振动,影响旋转性能。
因此,实现动平衡对于提高旋转体的性能和寿命具有重要意义。
六、实验结论1. 动平衡是旋转体平稳旋转的关键因素。
2. 通过调整旋转体的质量分布,可以实现动平衡。
3. 动平衡实验有助于提高旋转体的性能和寿命。
七、实验注意事项1. 实验过程中,注意安全,避免受伤。
2. 实验器材应保持清洁、干燥,避免影响测量结果。
中小型立式水轮发电机转子动平衡分析(五篇材料)第一篇:中小型立式水轮发电机转子动平衡分析中小型立式水轮发电机转子动平衡分析摘要转子动平衡试验首先要有振动测试条件,振动测试方法大体有三种:百分表测振法;应变梁测振法;拾振器测振法。
目前中小型水电站对发电机转子进行动平衡的常用方法即三次试加重法。
关键词水轮发电机转子动平衡三次加重法中图分类号 TK730.8 文献标识码 B一、水轮发电机组振动与动不平衡立式水轮发电机组的振动,虽然说有水力、电气、机械三方面的原因,但是多数是由于发电机转子质量不平衡所引起的。
因为水轮发电机转子体积大、重量也大,由多个部分组成,加工、组装工艺很难保证平衡,并且也难以进行静平衡试验,即使做了静平衡试验也难以保证动平衡。
转子在静止时并不产生不平衡力矩,当转子以某一角速度旋转时,却会产生一个不平衡力偶。
这种不平衡,做静平衡试验也是无法发现的,只有在转子做旋转运动时才会出现,故称之为动不平衡。
二、动平衡试验条件转子动平衡试验首先要有振动测试条件,振动的测试方法大体有三种:百分表测振法;应变梁测振法和拾振器测振法。
这中间第一种方法各电站都具备条件,就是用桥机吊着静止重物,重物上吸一只带有磁力表座的百分表,表的量杆垂直顶在被测物上。
要选择适当重量的试重块,选择试重块的重量时,应使机组振动大小比原来有显著区别,但为避免发生剧烈振动,也不宜加得太重,一般可根据在额定转速下,该试重所产生离心力的允许值而定,也可以根据机组振动值的大小来确定。
1.确定试加重块的重量按试加重块所产生的离心力,约为发电机转子重量的0.5%~2.5%来确定试加重块的重量。
P=[(0.5~2.5)Gg]/Rn2 ,N式中 P一试加重物的重量,NG—发电机转子重量,Ng一重力加速度,cm/s2R—试加重块固定半径,cmn—额定转速,r/min对低转速机组,式中的0.5%~2.5%取小值,对高转速机组,则取大值。
2.使试加重块产生的离心力约为实际最大不平衡力的一半,而最大不平衡力在试验前是难以确定的,可大致按每增加转子重量的1%的离心力,其振动增加0.01mm的关系来决定试加重块的大小,即:式中 P一试加重物的重量,Nμ—机组未加试重时的最大振幅值,mmG—转子重量,kNg一重力加速度。
回转构件动平衡实验论文
学院:机械与自动控制学院
姓名:
学号:
指导教师:胡培钧
设计时间:2015/5/27-2015/5/31
机械与自动控制学院
目录
1.实验目的与要求 (2)
2.实验设备与工具 (2)
3.实验内容与原理 (2)
3.1转子动平衡的基本原理 (2)
3.2动平衡试验机的测试原理 (3)
4.实验过程 (4)
4.1实验前的准备 (4)
4.2正式实验 (4)
5.结果分析与实验总结 (5)
5.1实验数据 (5)
5.2注意事项 (5)
6.实验小结 (6)
回转构件动平衡实验
摘要:回转构件动平衡是现代机械的一个重要问题,尤其是高速机械在运转时,所产生的不平衡惯性力将在运动副中引起附加的动压力,这不仅会增大运动副中的摩擦和构件中的内应力,也会降低机械效率和使用寿命。
因此,掌握回转构件动平衡的原理和方法具有特别重要的意义。
关键词:旋转机械振动动平衡
回转构件动平衡是现代机械的一个重要问题,尤其是高速机械在运转时,所产生的不平衡惯性力将在运动副中引起附加的动压力,这不仅会增大运动副中的摩擦和构件中的内应力,也会降低机械效率和使用寿命。
因此,掌握回转构件动平衡的原理和方法具有特别重要的意义。
一、实验目的与要求
实验目的是通过实验对象即轮胎或实际转子的动平衡全过程,以及必要的动手操作,使学生基本掌握:
(1)回转件动平衡的基本概念。
(2)各类动平衡机的基本工作原理和操作方法。
(3)真实工件包括轮胎的平衡精度确定和应用,动平衡的操作方法。
通过本实验学生对动平衡理论知识将得到强化,解决实际工程问题的动手能力和知识综合应用能力可以得到很好的锻炼;同时通过对真实零件的平衡的全过程积累实践经验,丰富工程领域的专业知识。
在实验中,要求学生仔细观察真实零件的外观形状,按转子的工作速度选择平衡精度,并且和设计图纸上的平衡精度对照,按使用要求定出支承模式,最终按要求完成转子的动平衡。
二、实验设备和工具
(1)轮胎动平衡机、硬支承动平衡机,智能动平衡机。
(2)平衡处理勇配套设备和材料,包括普通天平,台式钻床、平衡质量块。
(3)测量工具。
(4)安装专用工具。
三、实验内容及原理
3.1转子动平衡的基本原理
由《机械原理》所述的回转体动平衡原理知:一个动不平衡的刚性回转体绕其回转轴线转动时,该构件上所有的不平衡重所产生的离心惯力总可以转化为任选的两个垂直于
回转轴线的平面内的两个当量不平衡重和G
1、G
2
(它们的质心位置分别为r1和r2;半径大
小可根据数值G
1、G
2
的不同而不同)所产生的离心力。
动平衡的任务就是在这两个任选的
平面(称为平衡基面)内的适当位置(r1平和r2平)加上两个适当大小的平衡重G1平和G2平,使它们产生的平衡力与当量不平衡重产生的不平衡力大小相等,而方向相反,即:
半径r平越大,则所需的G平就越小。
此时,ΣP=0且ΣM=0,该回转体达到动平衡。
不平衡量和质心偏移的关系为:
e=m·r/G
式中,e——转子校正平面上的质心偏移,um;
m——转子校正平面上校正半径r处的不平衡质量,g;
r——转子校正平面上不平衡质量所处的半径,mm;
G——转子的质量,Kg。
3.2动平衡试验机的测试原理
在主机的左右、右支承架上各装有一对滚轮,由于支托实验转子,滚轮架可以作升降调节。
两支承架的左右两侧分别装有限位支架,用于调节限位的位置,防止转子的轴向窜动。
在支承架的上方可安装安全架,以免发生事故。
在支承架中部装有压电式传感器,它是一种可逆性换能器,既可以将机械能转化为电能,又可以将电能转化为机械能,这种性能用于力、压力或速度方面的测量。
在硬支承动平衡机中,轴承支架的刚度较高。
不平衡量所产生的离心惯性力,不能使轴承支架产生摆动,因此,工作与轴承支架几乎不产生振动偏移,这样,“不平衡力”既可以被认为是作用在筒支梁上的“静力”,这样就可以用静力学的原理来近似分析工作的平衡条件。
根据刚性转子的平衡原理,一个动不平衡的刚性转子,总可以在与旋转轴垂直而不与转子重心相重合的二个校正平面上减去或加上适当的质量来达到平衡,转子旋转时,支撑架上的轴承受到“不平衡”的交变压力(包含“不平衡”的大小和相位)这一非电量
通过压电式传感器转换成电量,然后送入电测箱中的MCB—20型微机测试系统处理和显
示。
整个微机测试系统是通过电荷放大器,一次积分,二次积分,电容开关滤波器,射级跟随器,程控放大器,最后通过模/数转换器,将一个模拟的信号转变成等价的数字信号,然后送入计算机,将不平衡量的大小,相位显示在屏幕上。
四、实验过程
4.1实验前的准备
1、接通电源,打开总电源开关,指示灯亮,预热30分钟。
2、根据转子的形状及结构,选择支承形式,调整左右支撑架的位置,并紧固好,将被测转子放在支架上。
3、根据转子的轴颈尺寸及轴线的水平状态,调节好支撑架上滚轮的高度,使转子的轴线保持水平,在旋转时不致窜动。
4、转子安放后,支承处应加少许润滑油,特别是轴颈和滚轮的表面,应做好清洁工作。
5、调整好支承架上的限位架及安全架,防止转子轴向窜动,以免发生事故。
6、根据被校验转子的质量、外径、初始不平衡量及驱动功率,来选择平衡转速。
7、根据转子的情况,在转子端面或外圆上用特种铅笔或胶纸做上黑色或白色标记,调好光电头的位置,以便于显示出转子不平衡量的相位。
8、测量出左校正平面至支承轴承中心间的距离a,右校正平面至右支承轴承中心间的距离c,左、右校正平面至间的距离b,左校正平面的平衡半径r
1
,右校正平面的平等
半径r
2
;初步确定转速,根据转子的具体情况确定采用加重法或是去重法。
9、为了避免产生共振,减少电测箱矢量表的光点晃动或数字跳动,保持读数的正确性,转子轴颈的尺寸与支承架滚轮的尺寸尽可能不相同。
4.2正式实验
1、在接通电源或按“退出”键以后,仪器进入自检过程。
2、按“执行”键,面板显示: no=x
式中no为支承形式,共六种,代号分另为1,2,3,4,5,6,输入相应数字,按“执行”键。
3、面板显示:A=××××将A(a)的尺寸输入,按“执行”键。
4、依次输入b,c,r
1,r
2
的尺寸,按“执行”键,方法同上。
5、输入完成后保存退出。
6、在被平衡转子上画上标记线,对好光电头。
7、启动电机,若运行正常,经数秒钟后,面板显示:
待面板数值不变后停机,并按上面显示的数值作加重或去重加工处理。
8、重复数次,待达到平衡精度的要求时(左、右不平衡量小于0.3克)平衡试验即告结束。
9、操作结束,直接关闭电源开关即可。
五、结果分析及实验总结
5.1实验数据
第一次测试数据:
第二次测试数据:
第三次测试数据:
第四次测试数据:
第五次测试数据
误差 < 500mg ,结束平衡试验
5.2注意事项
1、严格按照实验操作规程进行操作,注意人身设备安全。
2、准确确定a、b、c、r
1、r
2
的数据。
3、滚轮表面应保持清洁,不准粘附铁屑,灰尘杂物,每次工作前后揩净滚轮和转子轴颈,加上少许润滑油。
4、电测箱是平衡机的重要部件,防止振动和受潮,工作完毕后应关掉电测箱电源开关。
5、电测箱面板上所有旋钮与开关不得任意拨动,以免损坏元器件和带来测量误差。
六、实验小结
这次实验不仅增长了我们的知识,而且有锻炼了我们的动手能力。
从实验中我发现很多理论上的东西都存在着多多少少的误差,与实际的误差,要在实际试验中才能出现。
并且,实验的准则—谨慎与小心应该牢牢被记住,毕竟有些实验材料的珍贵让我们没有那么多次机会去使用。
参考文献:
[1] 竺志超.机械设计基础实验教程.北京:科学出版社,2012(2).。
