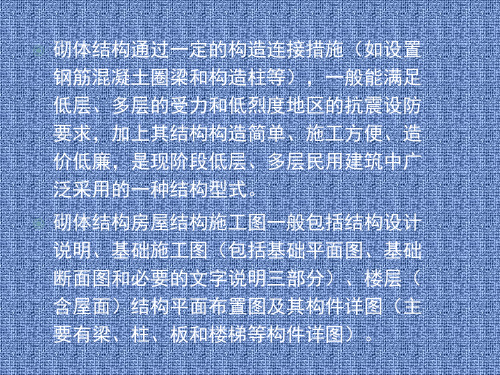

基础边缘线用细实线绘制,习惯上不画大放 脚的水平投影。当基础墙上留有管沟洞口时 ,应用虚线表示其位置,具体做法及尺寸另 用详图表示。当基础中设有基础梁和地圈梁 时,用粗单点长划线表示其中心线的位置 。 基础平面图中的各种构件均应用相应代号表 示,并顺序编号。
2.图示内容与读图示例
现以图7-7为例,来说明基础平面图的图示 内容和读图的一般方法步骤。
(1)图名、比例
图名为基础平面图,比例为1:100。
(2)纵横向定位轴线及编号、轴线尺寸
横向定位轴线自左至右分别编有①、②、③ 、④号,轴线间距均为4000mm;纵向定位 轴线自下而上分别编有A、B、C、D、E号 ,轴线间距分别为600mm、4500mm、 2400mm、3300mm。
(3)基础墙、梁、柱等各种基础构件的平面布 置,基础底面形状、大小及其与轴线的关系 。
的图示内容和读图的一般方法步骤。 条基断面图表示了条基的断面形状、大小、
材料、构造、埋深及主要部位的标高等,是 基础施工的主要依据。读图时,一般应按照 施工顺序,自下而上并密切结合基础平面图 进行。
本例条基断面图代表了1400mm、1800mm 和2400mm三种宽度的条基,从图中可以看 出,这三种宽度的条基除宽度和所配受力筋 不相同外,其余构造情况均完全相同:基底 标高-1.100,室内外高差0.3m,基础埋深 0.8m,垫层为100厚C15混凝土,基础墙顶部 -0.060标高处设20mm厚1:2水泥砂浆(掺 5%防潮粉)防潮层,基础墙厚240mm等。 不同之处是1400mm、1800mm和2400mm 三种宽度的条基所配受力钢筋分别为 B12@250、B12@200、B12@150。
(5)附注文字说明
文字说明主要表达基础所用材料的名称、规 格、强度等级;基础持力层名称和承载力特 征值;基础施工注意事项等结构设计说明中 未涉及的内容。
