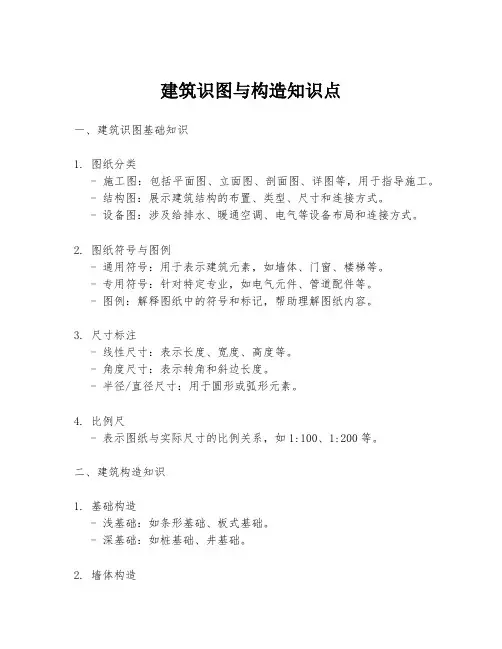

建筑识图与构造知识点一、建筑识图基础知识1. 图纸分类- 施工图：包括平面图、立面图、剖面图、详图等，用于指导施工。
- 结构图：展示建筑结构的布置、类型、尺寸和连接方式。
- 设备图：涉及给排水、暖通空调、电气等设备布局和连接方式。
2. 图纸符号与图例- 通用符号：用于表示建筑元素，如墙体、门窗、楼梯等。
- 专用符号：针对特定专业，如电气元件、管道配件等。
- 图例：解释图纸中的符号和标记，帮助理解图纸内容。
3. 尺寸标注- 线性尺寸：表示长度、宽度、高度等。
- 角度尺寸：表示转角和斜边长度。
- 半径/直径尺寸：用于圆形或弧形元素。
4. 比例尺- 表示图纸与实际尺寸的比例关系，如1:100、1:200等。
二、建筑构造知识1. 基础构造- 浅基础：如条形基础、板式基础。
- 深基础：如桩基础、井基础。
2. 墙体构造- 承重墙：承担建筑重量和传递荷载。
- 非承重墙：分隔空间，不承担重量。
- 墙体材料：砖、混凝土、石材、玻璃等。
3. 楼板与地面构造- 楼板类型：钢筋混凝土楼板、预应力混凝土楼板等。
- 地面处理：找平层、保温层、防水层、面层。
4. 屋顶构造- 平屋顶：通常设有防水层和保温层。
- 坡屋顶：利用屋架或桁架支撑，有利于排水。
5. 楼梯构造- 直梯：简单直接，占地小。
- 螺旋梯：节省空间，造型美观。
- 电梯：用于高层建筑的垂直运输。
6. 门窗构造- 门窗类型：固定窗、推拉窗、平开窗等。
- 门窗材料：木材、金属、塑料或复合材料。
7. 结构系统- 框架结构：由梁、柱构成，适用于多层建筑。
- 剪力墙结构：墙体承重，适用于高层建筑。
- 框剪结构：框架与剪力墙结合，提高抗震性能。
三、建筑识图与构造实践1. 图纸阅读与分析- 识别图纸中的各个元素和符号。
- 分析构造要求和材料规格。
- 理解图纸中的尺寸和比例。
2. 施工准备- 根据图纸准备所需材料和设备。
- 制定施工计划和进度安排。
3. 现场施工- 按照图纸和规范进行施工。
建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。
2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。
3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。
4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。
5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。
6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。
7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm （宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。
8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。
2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。
3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。
4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。
5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。
6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。
9、中文旳书写才采用长仿宋体。
10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。
11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。

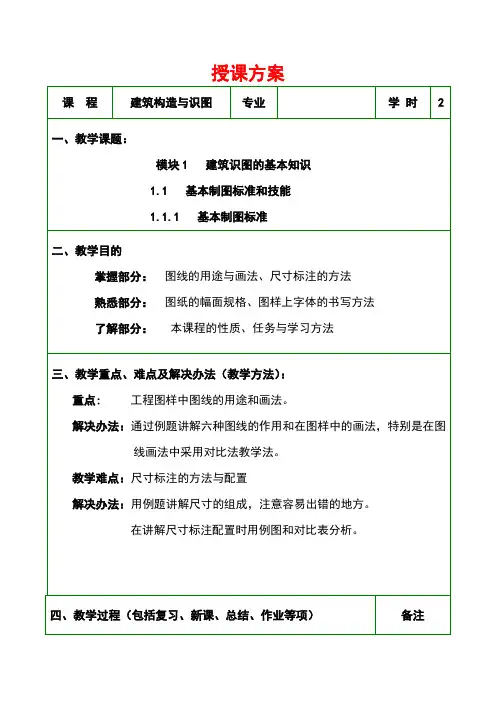

授课方案广东水利电力职业技术学院课时授课方案广东水利电力职业技术学院课时授课方案体的高度和宽度。
由于三面投影图能唯一的确定形体的形状，因此，作形体投影图时，应建立三面投影体系，即水平投影面（H）、正立投影面(V)、和侧立投影面(W)。
形体在三面投影体系中的投影，称作三面投影图。
三面投影体系的建立三面投影图的形成二、三面投影图的展开三、三面投影图的规律作形体投影图时，形体的位置不变，展开后，同时反映形体长度的水平投影和正面投影左右对齐——长对正，同时反映形体高度的正面图和侧面图上下对齐—高平齐，同时反映形体宽度的水平投影和侧面投影前后对齐—教务处广东水利电力职业技术学院课时授课方案1、投影的概念与分类2、正投影的特性3、三面投影图的形成和投影规律建筑形体的组成：点线面基本体建筑形体，开始讲点的投影。
1.4.1 点的投影一、点的三面投影将点A置于三面投影体系中，过点A分别向三个投影面作投影线，投影线与投影面的交点，形成点A在三投影面的投影，其标注方法分别用空间点的同名小写字母a 、a′、a′′表示。
1、点的水平投影与正面投影的连线垂直于OX轴；2、点的正面投影和侧面投影的连线垂直于OZ轴；3、点的水平投影到OX轴的距离等于侧面投影到OZ 轴的距离。
4、点到某投影面的距离等于其在另两个投影面上的投影到相应投影轴的距离。
点的投影规律的前三条是形体投影规律“长对正、高平齐、宽相等”的理论根据。
简单复习，5分钟模型与板图结合讲解如图掌握，以图形记忆复习引入新课例如图，已知点A的水平投影a和正面投影a′，作出它的侧面投影a′′。
二、点的坐标如果把三面投影体系看作直角坐标系，则H投影面、V投影面、W投影面称为坐标面，投影轴OX、OY、OZ称为直角坐标轴。
点的空间位置可由直角坐标值表示，因此，点到三投影面距离也可用坐标值表示，其中X坐标值表示点到侧立投影面的距离，Y坐标值表示点到正立投影面的距离，Z坐标值表示点到水平投影面的距离。

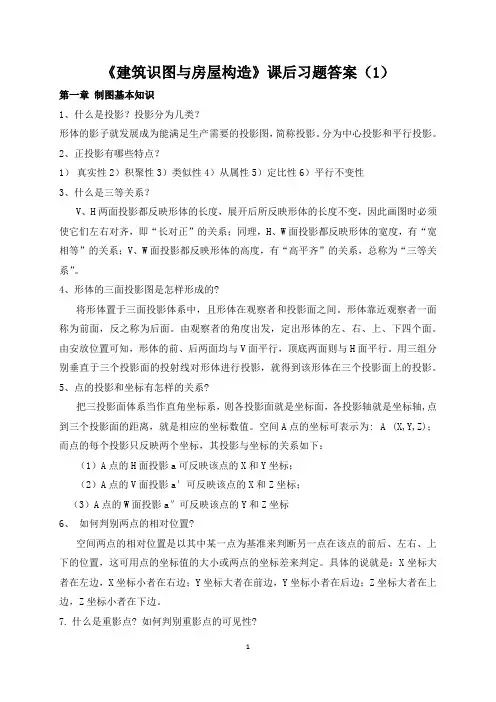

《建筑识图与房屋构造》课后习题答案（1）第一章制图基本知识1、什么是投影？投影分为几类？形体的影子就发展成为能满足生产需要的投影图，简称投影。
分为中心投影和平行投影。
2、正投影有哪些特点？1）真实性2）积聚性3）类似性4）从属性5）定比性6）平行不变性3、什么是三等关系？V、H两面投影都反映形体的长度，展开后所反映形体的长度不变，因此画图时必须使它们左右对齐，即“长对正”的关系；同理，H、W面投影都反映形体的宽度，有“宽相等”的关系；V、W面投影都反映形体的高度，有“高平齐”的关系，总称为“三等关系”。
4、形体的三面投影图是怎样形成的?将形体置于三面投影体系中，且形体在观察者和投影面之间。
形体靠近观察者一面称为前面，反之称为后面。
由观察者的角度出发，定出形体的左、右、上、下四个面。
由安放位置可知，形体的前、后两面均与V面平行，顶底两面则与H面平行。
用三组分别垂直于三个投影面的投射线对形体进行投影，就得到该形体在三个投影面上的投影。
5、点的投影和坐标有怎样的关系?把三投影面体系当作直角坐标系，则各投影面就是坐标面，各投影轴就是坐标轴,点到三个投影面的距离，就是相应的坐标数值。
空间A点的坐标可表示为: A (X,Y,Z)；而点的每个投影只反映两个坐标，其投影与坐标的关系如下：（1）A点的H面投影a可反映该点的X和Y坐标；（2）A点的V面投影a′可反映该点的X和Z坐标；（3）A点的W面投影a″可反映该点的Y和Z坐标6、如何判别两点的相对位置?空间两点的相对位置是以其中某一点为基准来判断另一点在该点的前后、左右、上下的位置，这可用点的坐标值的大小或两点的坐标差来判定。
具体的说就是：X坐标大者在左边，X坐标小者在右边；Y坐标大者在前边，Y坐标小者在后边；Z坐标大者在上边，Z坐标小者在下边。
7.什么是重影点? 如何判别重影点的可见性?当空间两点位于某一投影面的同一投射线上时，则此两点在该投影面上的投影重合，此两点称为对该投影面的重影点。

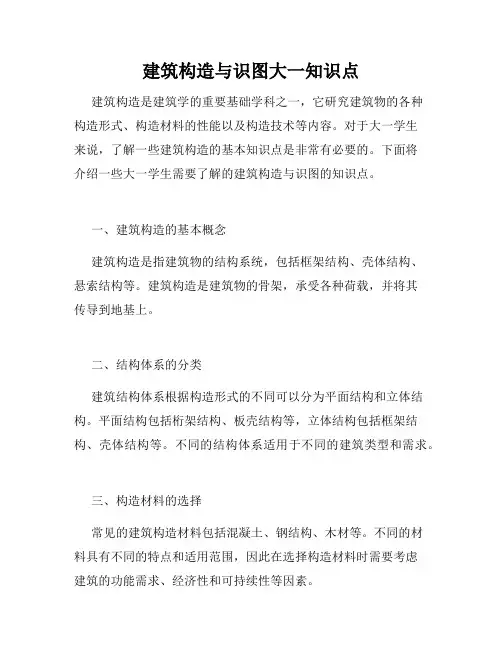

建筑构造与识图大一知识点建筑构造是建筑学的重要基础学科之一，它研究建筑物的各种构造形式、构造材料的性能以及构造技术等内容。
对于大一学生来说，了解一些建筑构造的基本知识点是非常有必要的。
下面将介绍一些大一学生需要了解的建筑构造与识图的知识点。
一、建筑构造的基本概念建筑构造是指建筑物的结构系统，包括框架结构、壳体结构、悬索结构等。
建筑构造是建筑物的骨架，承受各种荷载，并将其传导到地基上。
二、结构体系的分类建筑结构体系根据构造形式的不同可以分为平面结构和立体结构。
平面结构包括桁架结构、板壳结构等，立体结构包括框架结构、壳体结构等。
不同的结构体系适用于不同的建筑类型和需求。
三、构造材料的选择常见的建筑构造材料包括混凝土、钢结构、木材等。
不同的材料具有不同的特点和适用范围，因此在选择构造材料时需要考虑建筑的功能需求、经济性和可持续性等因素。
四、构造荷载的计算构造荷载是指作用在建筑结构上的各种力和力矩。
常见的构造荷载有永久荷载和可变荷载。
永久荷载包括自重、室内装修、设备等，可变荷载包括人员活动、风荷载等。
计算构造荷载对于结构的安全性和稳定性非常重要。
五、结构连接与固定建筑结构需要进行连接和固定，以保证结构的整体稳定性。
常见的结构连接方式有焊接、螺栓连接等。
固定构件时需要考虑力的传递和承载能力等因素。
六、建筑图纸与识图建筑图纸是建筑设计师用来传达设计意图的重要工具。
大一学生需要学会阅读和理解建筑图纸，包括平面图、立面图、剖面图等。
通过学习和识图，大一学生可以更好地了解建筑的构造和设计。
综上所述，建筑构造与识图是大一学生需要了解的重要知识点。
通过学习这些知识，可以帮助学生更好地理解建筑的结构与构造，为日后的学习和实践打下坚实的基础。
