基于单片机的数字电压表设计一、引言在电子测量领域中，电压表是一种常用的测量仪器，用于测量电路中的电压值。
传统的模拟电压表由于精度低、读数不便等缺点，逐渐被数字电压表所取代。
数字电压表具有精度高、读数直观、抗干扰能力强等优点，广泛应用于工业自动化、电子设备检测、实验室测量等领域。
本文将介绍一种基于单片机的数字电压表设计方案，详细阐述其硬件电路设计、软件编程实现以及系统性能测试。
二、系统总体设计方案（一）设计要求设计一款基于单片机的数字电压表，能够测量 0 5V 的直流电压，测量精度为 001V，具有实时显示测量结果的功能。
（二）系统组成本数字电压表系统主要由以下几个部分组成：1、传感器模块：用于将输入的电压信号转换为适合单片机处理的电信号。
2、单片机模块：作为系统的核心，负责对传感器采集到的数据进行处理和计算，并控制显示模块显示测量结果。
3、显示模块：用于实时显示测量的电压值。
三、硬件电路设计（一）传感器模块选用 ADC0809 作为模数转换芯片，它具有 8 个模拟输入通道，可以将 0 5V 的模拟电压转换为 8 位数字量输出。
（二）单片机模块选择 AT89C51 单片机作为控制核心，它具有 4K 字节的 Flash 程序存储器和 128 字节的随机存取数据存储器。
（三）显示模块采用液晶显示屏（LCD1602）作为显示器件，它能够清晰地显示数字和字符信息。
四、软件编程实现（一）编程语言选择使用 C 语言进行编程，C 语言具有语法简洁、可移植性强等优点。
（二）主程序流程主程序首先进行系统初始化，包括单片机端口初始化、LCD1602 初始化、ADC0809 初始化等。
然后启动 ADC0809 进行模数转换，读取转换结果并进行数据处理，计算出实际的电压值。
最后将电压值发送到 LCD1602 进行显示。
（三）模数转换子程序ADC0809 的转换过程通过控制其启动转换引脚（START）和读取转换结束引脚（EOC）来实现。
基于单片机的数字电压表设计一、背景介绍随着科技的发展，越来越多的人开始关注电压表。
电压表是一种测量电压的仪器，它可以根据检测到的电压值显示出相应的数字。
传统的电压表使用指针或指示灯来显示电压值，但这种方式会有很多限制，例如不能显示小于1V的电压值，对于高精度的测量也不能满足要求。
为了解决上述问题，本文提出了一种基于单片机的数字电压表设计方案。
二、基于单片机的数字电压表设计原理基于单片机的数字电压表设计采用单片机ADC（模数转换）模块来检测电压值，将检测到的电压值转换成数字值，然后通过LCD（液晶显示器）来显示。
该设计中需要使用一个模拟信号处理电路，它包括一个放大器、一个滤波器和一个参考电压电路。
放大器可以增加信号的幅值，以便更好地检测信号的电压值；滤波器可以削弱外部电磁干扰，以便更好地检测电压值；参考电压电路可以把外部电压转换为0-5V之间的电压，以便更好地检测电压值。
三、设计方案1.单片机：AT89S522.ADC模块：AD79053.放大器：LM3584.滤波器：LPF（低通滤波器）5.参考电压电路：LM3176.LCD显示器：12864四、设计步骤1. 利用LM358放大器和LPF滤波器对测量的电压值进行放大和滤波处理，以获得更精准的数据。
2. 利用LM317参考电压电路将放大后的电压值转换为0-5V的电压，以便更好地检测电压值。
3. 将转换后的电压值送入AD7905 ADC模块，将检测到的电压值转换成数字值。
4. 将转换后的数字值送入AT89S52单片机，并通过12864 LCD显示器将检测到的电压值显示出来。
五、总结本文提出了一种基于单片机的数字电压表设计方案，主要采用单片机ADC模块来检测电压值，并将检测到的电压值转换为数字值，然后通过LCD显示器显示出来。
该设计方案可以满足各种电压测量要求，具有良好的精度和可靠性。

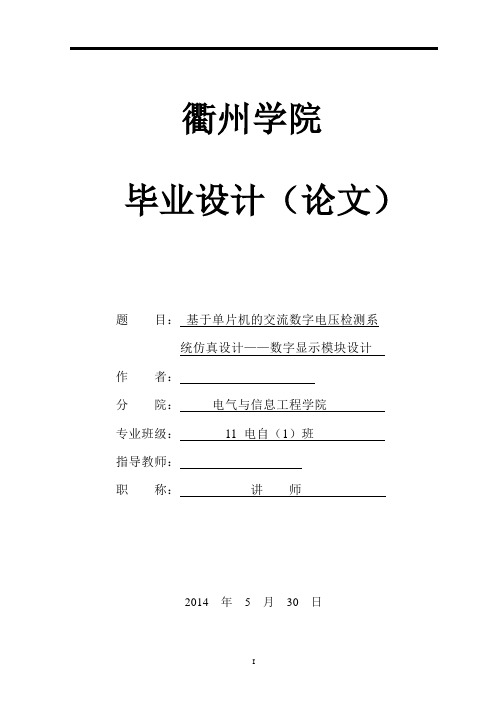

衢州学院毕业设计（论文）题目：基于单片机的交流数字电压检测系统仿真设计——数字显示模块设计作者：分院：电气与信息工程学院专业班级：11 电自（1）班指导教师：职称：讲师2014 年 5 月30 日摘要本设计采用的是仿真设计的交流电压检测系统电路，调节RV3可取不同“被测”交流电压，经变压器变压，RV2降压后，再通过LM358构成的电压提升电路，將最大幅值为2V的交流电压提升为0-4V的直流电压，经LTC1864进行A/D转换及公式转换后，当前交流电压將以数字形式显示在4位数码管上。
通过这次设计学会了Proteus和Keil软件的使用方法，掌握了从系统的需要、方案的设计、功能模块的划分、原理图的设计和电路图的仿真的设计流程，积累了不少经验。
关键字：单片机，数字交流电压检测，LED数字显示Keywords: microcontroller;digital AC voltage detection; LED digital display目录摘要 ............................................................................................................................. I I 目录 (III)第1章绪论 (1)1.1 所涉及的问题在国内(外)的研究现状综述 (1)1.2 所涉及的基本量以及所用电气原件的概论 (1)第2章设计总体方案 (3)2.1 设计要求 (3)2.2 设计思路 (3)2.3 设计方案 (3)2.4 系统工作原理 (4)第3章硬件电路设计 (5)3.1 A/D转换模块 (5)3.1.1 逐次逼近型A/D转换器原理 (5)3.1.2 LTC 1864 主要特性 (5)3.1.3 LTC1864的外部引脚特征 (7)3.1.4 LTC1864的内部结构及工作流程 (7)3.2 单片机系统 (8)3.2.1 AT89C51性能 (8)3.2.2 AT89C51各引脚功能 (8)3.3 复位电路和时钟电路 (10)3.3.1 复位电路设计 (10)3.3.2 时钟电路设计 (11)3．4 数据寄存器 (12)3.4.1 74HC595基本描述 (12)3.4.2 174HC595特点 (12)3.4.3 74HC595管脚功能描述 (12)3.5 LED显示系统设计 (14)3.5.1 LED基本结构 (14)3.5.2 LED显示器的选择 (14)3.5.3 LED译码方式 (15)3.5.4 LED显示器与单片机连接设计 (16)3.6 总体电路设计 (16)第4章程序设计 (18)4.1 程序设计总方案 (18)4.2 系统子程序设计 (19)4.2.1 初始化程序 (19)4.2.2 A/D转换子程序 (19)4.2.3 显示子程序 (19)第5章仿真 (21)5.1 软件调试 (21)5.2显示结果及误差分析 (21)5.2.1 显示结果 (21)5.2.2 误差分析 (23)总结 (26)参考文献 (27)致谢 (28)附录 (29)第1章绪论1.1 所涉及的问题在国内(外)的研究现状综述数字电压表出现在上世纪50年代初，60年代末发张起来的电压测量仪表，简称DVM，它采用的是数字化测量技术，把连续的模拟量，也就是连续的电压值转变为不连续的数字量，加以数字处理然后通过显示器件显示。
基于单片机的数字电压表的课程设计一、引言在电子测量领域，电压表是一种常见且重要的测量工具。
传统的模拟电压表存在精度低、读数不直观等缺点，而数字电压表则凭借其高精度、高稳定性和直观的数字显示等优势，在电子测量中得到了广泛的应用。
本课程设计旨在基于单片机设计一款数字电压表，以实现对直流电压的准确测量和数字显示。
二、设计要求1、测量范围：0 5V 直流电压。
2、测量精度：优于 01V 。
3、显示方式：四位数码管显示。
4、具备超量程报警功能。
三、系统总体设计本数字电压表系统主要由单片机最小系统、A/D 转换模块、数码管显示模块和报警模块组成。
单片机最小系统作为控制核心，负责整个系统的运行和数据处理。
A/D 转换模块将输入的模拟电压转换为数字量，供单片机读取。
数码管显示模块用于显示测量的电压值。
报警模块在测量电压超过设定范围时发出报警信号。
四、硬件设计1、单片机最小系统选用 STC89C52 单片机，其具有性能稳定、价格低廉等优点。
最小系统包括单片机芯片、晶振电路和复位电路。
2、 A/D 转换模块采用 ADC0809 芯片进行 A/D 转换。
ADC0809 是 8 位逐次逼近型A/D 转换器，具有 8 个模拟输入通道，能够满足本设计的需求。
3、数码管显示模块使用四位共阳极数码管进行电压显示。
通过单片机的 I/O 口控制数码管的段选和位选，实现数字的显示。
4、报警模块采用蜂鸣器作为报警元件，当测量电压超过 5V 时，单片机输出高电平驱动蜂鸣器发声报警。
五、软件设计软件部分主要包括主程序、A/D 转换子程序、数据处理子程序和显示子程序等。
1、主程序负责系统的初始化，包括单片机端口设置、A/D 转换器初始化等。
然后循环调用 A/D 转换子程序、数据处理子程序和显示子程序，实现电压的测量和显示。
2、 A/D 转换子程序控制 ADC0809 进行 A/D 转换，并读取转换结果。
3、数据处理子程序将 A/D 转换得到的数字量转换为实际的电压值，并进行精度处理。

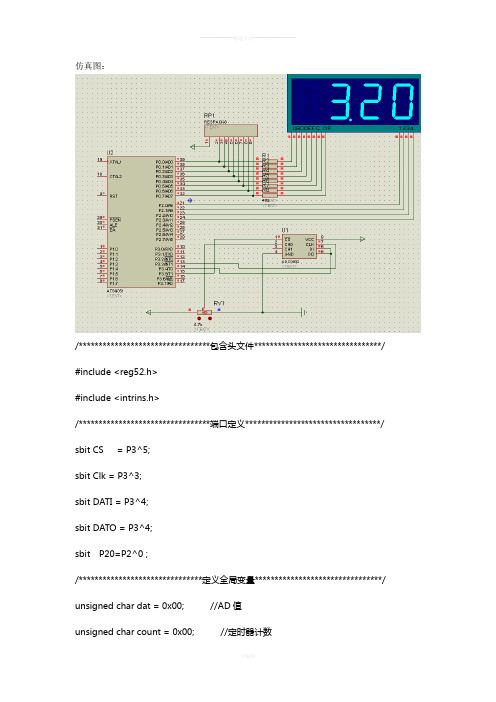

仿真图：/*********************************包含头文件********************************/ #include <reg52.h>#include <intrins.h>/*********************************端口定义**********************************/ sbit CS = P3^5;sbit Clk = P3^3;sbit DATI = P3^4;sbit DATO = P3^4;sbit P20=P2^0 ;/*******************************定义全局变量********************************/ unsigned char dat = 0x00; //AD值unsigned char count = 0x00; //定时器计数unsigned char CH; //通道变量unsigned char dis[] = {0x00, 0x00, 0x00}; //显示数值/*******************************共阳LED段码表*******************************/ unsigned char code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; char code tablewe[]={ 0xfd,0xfb,0xf7,0xef,0xdf,0xfe };/****************************************************************************函数功能:AD转换子程序入口参数:CH 出口参数:dat****************************************************************************/ unsigned char adc0832(unsigned char CH){unsigned char i,test,adval;adval = 0x00;test = 0x00;Clk = 0; //初始化DATI = 1;_nop_();CS = 0;_nop_();Clk = 1;_nop_();if ( CH == 0x00 ) //通道选择{Clk = 0;DATI = 1; //通道0的第一位_nop_();Clk = 1;_nop_();Clk = 0;DATI = 0; //通道0的第二位_nop_();Clk = 1;_nop_();}else{Clk = 0;DATI = 1; //通道1的第一位_nop_();Clk = 1;_nop_();Clk = 0;DATI = 1; //通道1的第二位_nop_();Clk = 1;_nop_();}Clk = 0;DATI = 1;for( i = 0;i < 8;i++ ) //读取前8位的值{_nop_();adval <<= 1;Clk = 1;_nop_();Clk = 0;if (DATO)adval |= 0x01;elseadval |= 0x00;}for (i = 0; i < 8; i++) //读取后8位的值{test >>= 1;if (DATO)test |= 0x80;elsetest |= 0x00;_nop_();Clk = 1;_nop_();Clk = 0;}if (adval == test) //比较前8位与后8位的值，如果不相同舍去。
基于AT89C51单片机的数字电压表的Proteus仿真设计与应用一、本文概述本文旨在深入探讨基于AT89C51单片机的数字电压表的Proteus 仿真设计与应用。
我们将从AT89C51单片机的特点出发，分析其在数字电压表设计中的优势，并详细阐述如何利用Proteus仿真软件进行电路设计与仿真的全过程。
通过本文的阐述，读者将能够对基于AT89C51单片机的数字电压表的设计原理、电路构建、仿真测试等方面有全面的了解，并能在实践中应用所学知识，实现数字电压表的开发与优化。
本文将首先介绍AT89C51单片机的基本特性，包括其内部结构、功能特点以及适用场景。
接着，我们将详细解析数字电压表的设计原理，包括电压信号的采集、处理与转换等关键步骤。
在此基础上，我们将深入探讨如何利用Proteus仿真软件进行电路设计与仿真，包括电路元件的选择、电路连接、仿真参数设置等具体操作。
通过Proteus仿真软件的应用，我们能够在虚拟环境中对数字电压表进行仿真测试，从而验证电路设计的正确性，预测实际运行效果，优化电路设计。
Proteus仿真软件还具有操作简便、可视化程度高、仿真速度快等优点，使得电路设计与调试过程更加高效便捷。
本文将总结基于AT89C51单片机的数字电压表的Proteus仿真设计与应用过程中的经验教训，为读者在实际开发中提供参考与借鉴。
通过本文的学习与实践，读者将能够掌握数字电压表的设计与开发技能，为未来的电子工程设计与实践奠定坚实的基础。
二、AT89C51单片机概述AT89C51是Atmel公司生产的一款8位低功耗、高性能的CMOS微控制器，它属于AT89系列单片机。
AT89C51单片机内部集成了4KB 的可反复擦写的Flash只读程序存储器，这使得它具备了程序存储空间的持久性和可修改性，大大简化了程序的更新和维护过程。
它还拥有128字节的内部RAM，用于程序执行过程中的数据存储和临时变量存储。
AT89C51单片机采用了32个可编程的I/O口线，满足了大多数基本外设的接口需求。
基于51单片机的数字电压表仿真设计一、引言随着电子科学技术的发展,电子测量成为广大电子工作者必须掌握的手段,对测量的精度和功能的要求也越来越高,而电压的测量甚为突出,因为电压的测量最为普遍。
数字电压表是采用数字化测量技术设计的电压表。
数字电压表与模拟电压表相比,具有读数直观、准确、显示范围宽、分辨力高、输入阻抗大、集成度高、功耗小、抗干扰能力强,可扩展能力强等特点,因此在电压测量、电压校准中有着广泛的应用。
而单片机也越来越广泛的应用与家用电器领域、办公自动化领域、商业营销领域、工业自动化领域、智能仪表与集成智能传感器传统的控制电路、汽车电子与航空航天电子系统。
单片机是现代计算机技术、电子技术的新兴领域。
本文采用ADC0808对输入模拟信号进行转换,控制核心C51单片机对转换的结果进行运算和处理,最后驱动输出装置显示数字电压信号,通过Proteus仿真软件实现接口电路设计,并进行实时仿真。
Proteus软件是一种电路分析和实物模拟仿真软件。
它运行于Windows 操作系统上,可以进行仿真、分析(SPICE)各种模拟器件和集成电路,是集单片机和SPICE分析于一身的仿真软件,功能强大,具有系统资源丰富、硬件投入少、形象直观等优点,近年来受到广大用户的青睐。
二、数字电压表概述1、数字电压表的发展与应用电压表指固定安装在电力、电信、电子设备面板上使用的仪表，用来测量交、直流电路中的电压。
传统的指针式电压表功能单一、精度低，不能满足数字化时代的需求，并且传统的电压表在测量电压时需要手动切换量程，不仅不方便，而且要求不能超过该量程。
目前，由各种单片A/D转换器构成的数字电压表，已被广泛用于电子及电工测量领域，并且由DVM扩展而成的各种通用及专用数字仪器仪表，也把电量及非电量测量技术提高到崭新水平。
2、本次设计数字电压表的组成部分本设计是由单片机AT89C51作为整个系统控制的核心，整个系统由衰减输入电路、量程自动转换电路、交直流转换电路、模数转换及控制电路以及接口电路五大部分构成。
基于单片机的简易数字电压表设计随着电子技术的迅猛发展，数字电压表在实验室、工业和日常生活中的应用越来越广泛。
本文将详细介绍基于单片机的简易数字电压表的设计过程，包括系统设计思路、硬件选型、软件实现以及调试过程。
设计一个简易数字电压表的目标是实现对直流电压的实时测量，并将其以数字形式显示。
该系统的核心是单片机，它负责数据采集、处理及结果显示。
选用单片机的原因在于其体积小、成本低、易于编程等优点。
在硬件设计方面，系统主要由输入电路、单片机、显示模块和电源模块组成。
输入电路的作用是将待测电压信号转化为单片机可处理的电信号。
一般采用分压电路，通过电阻分压的方法，将高电压降低至单片机的可接受范围。
还需考虑输入电压的范围，以确保测量精度和系统安全。
选用的单片机需具备一定的模拟输入功能，以便对电压进行采样。
常用的单片机型号有51系列、AVR系列及STM32系列等，其中STM32系列因其较高的性能和丰富的外设而受到广泛关注。
在设计中，应根据具体需求选择合适的单片机，并进行必要的引脚配置。
显示模块的选择是系统设计的重要环节，常用的有液晶显示屏（LCD）和七段数码管。
液晶显示屏具有显示内容丰富、可视角度广等优势，但其功耗相对较高。
而七段数码管则以其简洁明了的特性广泛应用于数字电压表中。
在本设计中，建议使用LCD显示模块，以便于显示多位数值及相关信息。
电源模块的设计需确保系统的稳定运行。
一般采用稳压电源，为单片机及其他外设提供稳定的电压供应。
需考虑电源的功耗及散热问题，确保系统在长期工作中不会出现故障。
数据处理模块是整个系统的核心，其主要任务是将采集到的模拟电压信号转换为相应的数字值。
可采用模数转换（ADC）技术，将模拟信号转换为数字信号，并进行必要的线性化处理。
处理过程中，应考虑量化误差及噪声对测量结果的影响。
数据显示模块负责将处理后的电压值通过LCD显示出来。
在这一过程中，需要对显示内容进行格式化，以确保信息的清晰易读。
基于单片机的数字电压表设计数字电压表在电子技术中使用非常广泛，可以用来测量电路中的直流电压、交流电压以及各种信号的幅度等等。
基于单片机的数字电压表实现了数字电压的读取和显示，具有精确、稳定、易操作等特点，下面将介绍基于单片机的数字电压表的设计原理及实现方法。
一、系统结构基于单片机的数字电压表主要是由程序控制模块、模数转换模块和数字显示模块组成。
程序控制模块主要用来完成开机、校准、测试、功能选择等功能；模数转换模块主要将电压信号转换成数字量，供数字显示模块使用；数字显示模块主要将转换后的数字量显示在LCD液晶屏上。
二、硬件设计1.电源电路电源电路主要用来为电路提供稳定的电压和电流，本电路采用稳压电源芯片LM7805实现，稳压芯片输入端连接外部DC12V/1A电源，输出端连接电路板上的整个电路。
2.输入电路输入电路主要用来将被测电源的电压传递给单片机，常规情况下采用分压电路实现。
在本电路中，电阻R1和电容C1为RC滤波电路，起到滤波作用，防止干扰信号的影响；电阻R2是分压电路中的电阻，它根据电压值的不同设置不同的值，以保证被测电压在单片机内部转换过程中不会对单片机产生影响。
3.单片机模块单片机模块是系统的核心部分，本电路中选用STM32F103C8T6单片机实现模数转换和数码管控制，使用C 语言编写程序，通过模拟输入端口读取电压并进行模数转换，将得到的数字使用查表法将其转换为数码管控制脉冲，控制数码管的亮灭实现数字显示。
4.数字显示模块数字显示模块主要由七段数码管、LCD液晶屏幕、导线和电容等器组成，七段数码管用于展示测量到的电压大小，LCD 液晶屏用于展示功能选项、单位等信息。
导线是电路板内部连接线路，电容等器用来平滑电压波动。
三、软件设计1.引脚定义在程序中首先定义STM32F103C8T6单片机内存地址、输入输出引脚和电平状态，其中A0口用来读取被测电压；B0-B7口用来控制七段数码管的亮灭；C0口用来输出PWM，控制风扇的旋转速度；D0口用来控制蜂鸣器的开启和关闭。
摘要本设计采用的是仿真设计的交流电压检测系统电路，调节RV3可取不同“被测”交流电压，经变压器变压，RV2降压后，再通过LM358构成的电压提升电路，將最大幅值为2V的交流电压提升为0-4V的直流电压，经LTC1864进行A/D转换及公式转换后，当前交流电压將以数字形式显示在4位数码管上。
通过这次设计学会了Proteus和Keil软件的使用方法，掌握了从系统的需要、方案的设计、功能模块的划分、原理图的设计和电路图的仿真的设计流程，积累了不少经验。
关键字：单片机，数字交流电压检测，LED数字显示Keywords: microcontroller;digital AC voltage detection; LED digital display目录摘要 (I)目录 ............................................................................................................................. I I 第1章绪论 (1)1.1 所涉及的问题在国内(外)的研究现状综述 (1)1.2 所涉及的基本量以及所用电气原件的概论 (1)第2章设计总体方案 (3)2.1 设计要求 (3)2.2 设计思路 (3)2.3 设计方案 (3)2.4 系统工作原理 (4)第3章硬件电路设计 (5)3.1 A/D转换模块 (5)3.1.1 逐次逼近型A/D转换器原理 (5)3.1.2 LTC 1864 主要特性 (5)3.1.3 LTC1864的外部引脚特征 (7)3.1.4 LTC1864的内部结构及工作流程 (7)3.2 单片机系统 (8)3.2.1 AT89C51性能 (8)3.2.2 AT89C51各引脚功能 (8)3.3 复位电路和时钟电路 (10)3.3.1 复位电路设计 (10)3.3.2 时钟电路设计 (11)3．4 数据寄存器 (12)3.4.1 74HC595基本描述 (12)3.4.2 174HC595特点 (12)3.4.3 74HC595管脚功能描述 (12)3.5 LED显示系统设计 (14)3.5.1 LED基本结构 (14)3.5.2 LED显示器的选择 (14)3.5.3 LED译码方式 (15)3.5.4 LED显示器与单片机连接设计 (16)3.6 总体电路设计 (16)第4章程序设计 (18)4.1 程序设计总方案 (18)4.2 系统子程序设计 (19)4.2.1 初始化程序 (19)4.2.2 A/D转换子程序 (19)4.2.3 显示子程序 (19)第5章仿真 (21)5.1 软件调试 (21)5.2显示结果及误差分析 (21)5.2.1 显示结果 (21)5.2.2 误差分析 (23)总结 (26)参考文献 (27)致谢 (28)附录 (29)第1章绪论1.1 所涉及的问题在国内(外)的研究现状综述数字电压表出现在上世纪50年代初，60年代末发张起来的电压测量仪表，简称DVM，它采用的是数字化测量技术，把连续的模拟量，也就是连续的电压值转变为不连续的数字量，加以数字处理然后通过显示器件显示。
这种电子仪表之所以出现，一方面是由于电子计算机的应用推广到系统的自动控制信号的实验领域，提出了各种被观测量或被控制量转换成数字量的要求，即为了实时控制和数据处理的要求；另一方面，也是电子计算机的发展，带动了脉冲数字电路技术的发展，为数字化仪表的出现提供了条件。
所以，数字化测量仪表的产生与发展与电子计算机的发展是密切相关的；同时，为革新电子测量中的烦琐与陈旧方式也促进了它的飞速发展。
如今，它又成为向智能化仪表发展的必要桥梁。
如今，数字电压表已经绝大部分取代了传统的模拟指针式电压表，因为传统的模拟指针式电压表功能单一，精度低，读数的时候非常不方便还经常出错，而采用单片机的数字电压表由于测量精度高，速度快，读数时也非常方便，抗干扰能力强，可扩展性强等优点已被广泛应用与电子和电工测量，工业自动化仪表，自动测量系统等领域。
显示出强大的生命力。
数字电压表最初是伺服步进电子管比较式，其优点是准确度比较高，但是采样速度较慢，体积重达几十公斤。
继之出现了谐波式电压表，它的速度方面稍有提高但准确度低，稳定性差，再后来出现了比较式仪表改进逐次渐进式结构，它不仅保持了比较是准确度高的优点，而且速度也有了很大的提高，但它有一缺点就是抗干扰能力差，很容易受到外界因素的影响，随后，在谐波式的基础上双引申出阶梯波式，它的唯一进步就是成本，可是准确度，速度及抗干扰能力都未提高。
而数字电压表的发展已经非常成熟，就原理来讲，它从原来的一两种已经发展到多种，在功能上讲，它从测单一的参数发展到能测多种参数；从制作原件看，发展到集成电路，准确度已经有了很大的提高，精度已经达到1NV，读数速度达到每秒几万次，而相对以前价格已经降低了很多。
目前实现电压数字化测量的方法仍然是模—数（A/D）转换的方法。
数字电压表分类繁多，日常生活中一般根据原理的不同进行分类，大致分为：比较式，电压—时间变换式，积分式等。
1.2 所涉及的基本量以及所用电气原件的概论在电量的测量中，电压，电流和频率是最基本的三个被测量，其中电压量的测量最经常。
而且随着电子技术的发展，更是需要经常测量高精度的电压，所以数字电压就成为必不可少的测量仪器。
另外，数字测量仪器具有读数准确方便，精度度高，误差小，灵敏度高，分辨率高，测量速度快等特点倍受用户亲睐，数字电压表的设计就基于这种需求发展起来。
本设计将用AD转换芯片AD574对模拟信号进行转换，AD转换芯片AD574的基准电压端，被测量电压输入端分别输入基准电压和被测电压。
AD转换芯片AD574将被测量电压输入端所集到的模拟电压信号转换成相应的数字信号。
然后再通过对单片机AT89SC52进行软件编程，使单片机按规定的时序采集这些数字信号，通过一定的算法计算算出被测量电压值，最后驱动数码管进行电压显示。
在电量的测量中，电压、电流和频率是最基本的三个被测量，其中电压量的测量最为经常。
而且随着电子技术的发展，更是经常需要测量高精度的电压，所以数字电压表就成为一种必不可少的测量仪器。
数字电压表简称DVM，它是采用数字化测量技术，把连续的模拟量转换成不连续、离散的数字形式并加以显示的仪表。
由于数字式仪器具有读数准确方便、精度高、误差小、测量速度快等特而得到广泛应用[1]。
传统的指针式刻度电压表功能单一，进度低，容易引起视差和视觉疲劳，因而不能满足数字化时代的需要。
采用单片机的数字电压表，将连续的模拟量如交流电压转换成不连续的离散的数字形式并加以显示，从而精度高、抗干扰能力强，可扩展性强、集成方便，还可与PC实时通信。
数字电压表是诸多数字化仪表的核心与基础[2]。
以数字电压表为核心，可以扩展成各种通用数字仪表、专用数字仪表及各种非电量的数字化仪表。
目前，由各种单片机和A/D转换器构成的数字电压表作全面深入的了解是很有必要的。
最近的几十年来，随着半导体技术、集成电路（IC）和微处理器技术的发展，数字电路和数字化测量技术也有了巨大的进步，从而促使了数字电压表的快速发展，并不断出现新的类型[4]。
数字电压表从1952年问世以来，经历了不断改进的过程，从最早采用继电器、电子管和形式发展到了现在的全固态化、集成化（IC 化），另一方面，精度也从0.01%-0.005%。
目前，数字电压表的内部核心部件是A/D转换器，转换的精度很大程度上影响着数字电压表的准确度，因而，以后数字电压表的发展就着眼在高精度和低成本这两个方面[3]。
人们现拥有的多种显示器中LED显示屏有着其他显示器不可比拟的优点，总的来说LED在亮度、功耗、可视角度和刷新速率等方面，都更具优势。
将来，利用LED技术，可以制造出比LCD更薄、更亮、更清晰的显示器，拥有广泛的应用前景。
第2章设计总体方案2.1 设计要求⑴以MCS-51系列单片机为核心器件，组成一个简单的交流数字电压表。
⑵采用1路模拟量输入，能够测量0~222V的交流电压将显示在数码管上，调整外部“被测”交流电压时，数码管将实时刷新显示当前交流电压。
⑶电压显示用4位的LED数码管显示，至少能够显示一位小数。
⑷尽量使用较少的元器件。
2.2 设计思路⑴根据设计要求，选择AT89C51单片机为核心控制器件。
⑵A/D转换采用LTC1864实现，与单片机的接口为P2.3，P2.5，P2.7引脚。
⑶电压显示采用4位的LED数码管。
⑷LED数码的信号输入,由AT89C51的P1.5，P1.6，P1.7口连接74HC595,后者每个连接一个RN1排阻，排阻与LED数码管产生。
2.3 设计方案硬件电路设计由6个部分组成; A/D转换电路，AT89C51单片机系统，LED显示系统、时钟电路、复位电路以及测量电压输入电路。
硬件电路设计框图如图2.1所示。
图2.1 数字电压表系统硬件设计框图2.4 系统工作原理（1）本设计采用的是仿真设计的交流电压检测系统电路，3个滑动变阻器跟变压器装置来调节输入电压值。
（2）模拟调节RV3可取不同“被测”交流电压，经变压器变压，RV2降压后，再通过LM358构成的电压提升电路，將最大幅值为2V的交流电压提升为0-4V的直流电压，经LTC1864进行A/D转换及公式转换。
（3）LTC1864将信号传给AT89C51，后者通过连接将信号传给74HC595数据寄存器。
（4）数据寄存器通过传输，将当前交流电压將以数字形式显示在4位数码管上。
第3章硬件电路设计3.1 A/D转换模块现实世界的物理量都是模拟量，能把模拟量转化成数字量的器件称为模/数转换器（A/D转换器），A/D转换器是单片机数据采集系统的关键接口电路，按照各种A/D芯片的转化原理可分为逐次逼近型，双重积分型等等。
双积分式A/D转换器具有抗干扰能力强、转换精度高、价格便宜等优点。
与双积分相比，逐次逼近式A/D转换的转换速度更快，而且精度更高，比如LTC 1864等，它们通常具有16路模拟选通开关及地址译码、锁存电路等，它们可以与单片机系统连接，将数字量送到单片机进行分析和显示。
一个n位的逐次逼近型A/D转换器只需要比较n次，转换时间只取决于位数和时钟周期，逐次逼近型A/D转换器转换速度快，因而在实际中广泛使用[1]3.1.1 逐次逼近型A/D转换器原理逐次逼近型A/D转换器是由一个比较器、A/D转换器、存储器及控制电路组成。
它利用内部的寄存器从高位到低位一次开始逐位试探比较。
转换过程如下：开始时，寄存器各位清零，转换时，先将最高位置1，把数据送入A/D转换器转换，转换结果与输入的模拟量比较，如果转换的模拟量比输入的模拟量小，则1保留，如果转换的模拟量比输入的模拟量大，则1不保留，然后从第二位依次重复上述过程直至最低位，最后寄存器中的内容就是输入模拟量对应的二进制数字量[5]。
