当前位置：文档之家 › 建筑结构基础与识图(第二版)

建筑结构基础与识图(第二版)

  • 格式：ppt
  • 大小：12.04 MB
  • 文档页数：255

下载文档原格式

  / 255

合集下载

教学课件 建筑制图与识图(第二版) 肖明和

教学课件 建筑制图与识图(第二版) 肖明和
行。如图1-1-4（e）所示，通过两平行线段AB、 DC的投射线所形成的投射面ABba和DCcd平行， 而两平行平面与同一投影面的交线必平行，即 ab∥dc。
• 三、三面正投影图 • 1、三面正投影体系的建立
• 2．三面正投影图的形成
• 3．三面正投影图的投影特性
如图1-1-7所示，V面 投影、H面投影都反 映出物体的长度，即 长度相等，投影面展 开后，两投影图左右 对齐，称为“长对 正”。 V面投影、W 面投影都反映出物体 的高度，即高度相等， 展开后，两投影图上 下对齐，称为“高平 齐”。 W面投影、H 面投影都反映出物体 的宽度，即宽度相等， 称为“宽相等”。
• 投影面平行线的判定：
• 如果一条直线的一面投影倾斜于投影轴，其 余两面投影分别平行于相应的投影轴，则该 直线为投影面的的平行线。根据该倾斜于投 影轴的直线所在投影面的位置，可判定出为 哪个投影面的平行线，即：如果该倾斜直线 在水平投影面内，为水平线；如果该倾斜直 线在正面投影面内，为正平线；如果该倾斜 直线在侧面投影面内，为侧平线。
YH
▲ y 坐标大的在前 ▲ z 坐标大的在上
B点在A点之前、 之右、之下。
例题3 已知A点在B点之前5毫米，之上9毫米，之右8毫米，求
A点的投影。
Z
a
a
9
b
X
O
8
5
b
a YH
b
YW
重影点：
A、C为H面的重影点
空间两点在某一投 影面上的投影重合为一 点时，则称此两点为该 投影面的重影点。
被挡住的投 影加( )
2 、正平面投影abc反映 ABC实形
侧平面
b
V
c
B
b
a

建筑设备基础知识与识图(第2版)课后习题

建筑设备基础知识与识图(第2版)课后习题

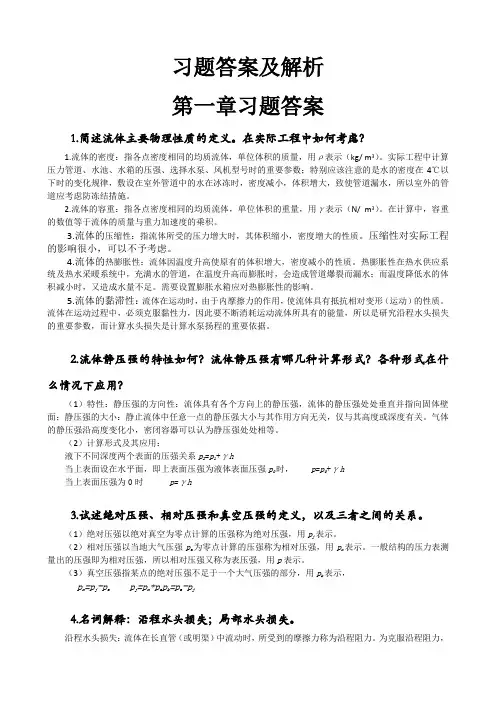

习题答案及解析第一章习题答案1.简述流体主要物理性质的定义。

在实际工程中如何考虑？1.流体的密度：指各点密度相同的均质流体，单位体积的质量，用ρ表示（kg/ m 3）。

实际工程中计算压力管道、水池、水箱的压强、选择水泵、风机型号时的重要参数；特别应该注意的是水的密度在4℃以下时的变化规律，敷设在室外管道中的水在冰冻时，密度减小，体积增大，致使管道漏水，所以室外的管道应考虑防冻结措施。

2.流体的容重：指各点密度相同的均质流体，单位体积的重量，用γ表示（N/ m 3）。

在计算中，容重的数值等于流体的质量与重力加速度的乘积。

3.流体的压缩性：指流体所受的压力增大时，其体积缩小，密度增大的性质。

压缩性对实际工程的影响很小，可以不予考虑。

4.流体的热膨胀性：流体因温度升高使原有的体积增大，密度减小的性质。

热膨胀性在热水供应系统及热水采暖系统中，充满水的管道，在温度升高而膨胀时，会造成管道爆裂而漏水；而温度降低水的体积减小时，又造成水量不足。

需要设置膨胀水箱应对热膨胀性的影响。

5.流体的黏滞性：流体在运动时，由于内摩擦力的作用，使流体具有抵抗相对变形（运动）的性质。

流体在运动过程中，必须克服黏性力，因此要不断消耗运动流体所具有的能量，所以是研究沿程水头损失的重要参数，而计算水头损失是计算水泵扬程的重要依据。

2.流体静压强的特性如何？流体静压强有哪几种计算形式？各种形式在什么情况下应用？（1）特性：静压强的方向性：流体具有各个方向上的静压强，流体的静压强处处垂直并指向固体壁面；静压强的大小：静止流体中任意一点的静压强大小与其作用方向无关，仅与其高度或深度有关。

气体的静压强沿高度变化小，密闭容器可以认为静压强处处相等。

（2）计算形式及其应用：液下不同深度两个表面的压强关系p 2=p 1+γh当上表面设在水平面，即上表面压强为液体表面压强p 0时， p =p 0+γh当上表面压强为0时 p =γh3.试述绝对压强、相对压强和真空压强的定义，以及三者之间的关系。

建筑制图与识图 第二版 (8)[29页]

建筑制图与识图 第二版 (8)[29页]
建筑制图与识图
说你行，你就行，不行也行。
任务8 标注组合体的尺寸
实例1 标注独立基础的尺寸
• 实例分析 • 建筑形体的三面投影图只能表达形体的形状，而 对于形体的大小及其各组成部分的相对位置必须通过 尺寸才能进行表示。如图1-8-1所示为一普通独立基础 的三面正投影图，要对其尺寸进行标注，必须了解： 组合体的组成与形状、尺寸的组成、尺寸标注的一般 规则、基本几何体尺寸标注的方法、定形尺寸、定位 尺寸和总尺寸等相关知识。
• 4、注意事项 • （1）尺寸标注要完整、清晰、合理。 • （2）尺寸不要重复标注，如底板的宽度 50mm和高度8mm在水平投影图和正面投影图 中已标注，在侧面投影图中就不必再标注。 • （3）应尽量避免在虚线上标注尺寸。 • （4）圆弧的半径尺寸，最好标注在反映圆弧 实形的投影图上。 • （5）尺寸最好标注在图形之外，并布置在两 个投影图之间。
• （2）尺寸线 • 尺寸线表示标注尺寸的方向。尺寸线必须用细实线画 出，不能用其他图线代替，也不得与其他图线重合或 画在其延长线上，通常尺寸线应垂直于尺寸界线。尺 寸线与轮廓线的距离及相互平行的尺寸线之间的距离 应尽量一致（建议在图中为7～10mm），如图1-8-4 所示。
• 三、基本几何体的尺寸标注 • 1、常见的基本几何体有棱柱、棱锥、棱台、圆柱、圆 锥、圆台和球体。 • 2、基本几何体的尺寸标注一般只需标注出形体长、 宽、高三个方向的定形尺寸即可。 • 3、尺寸一般标注在反映实形的投影上，并尽可能集 中注写在一两个投影的下方或右方，必要时才注写在 上方或左方。 • 4、对于回转体，可在其非圆视图上注出直径方向尺 寸“”。 • 5、球或半球的尺寸标注要在直径数字前加注“S”。 • 6、常见基本几何体的尺寸标注如图1-8-12所示。

《建筑工程制图与识图》(第二版)课件 第8章

《建筑工程制图与识图》(第二版)课件 第8章
一套完整的房屋施工图按其建造的复杂程度不同，可以由几张图或几十张 图组成，大型的复杂的建筑工程的图纸可以达到上百张甚至几百张。为方 便看图、易于查找，设计人员对这些图纸应按顺序编排。
房屋施工图应按专业顺序编排。一般应为首页图（包括图纸目录、设计总 说明、汇总表等）、建筑施工图、结构施工图、设备施工图。
8.2.2 房屋施工图的分类
一套房屋施工图由于专业分工的不同，一般分为以下几种： （1）建筑施工图（简称建施）。建筑施工图主要表达建筑的外部形状、
内部布置、装饰构造、施工要求等。其基本图包括首页图、建筑总平面图、 建筑平面图、建筑立面图、建筑剖面图以及建筑详图等。
（2）结构施工图（简称结施）。结构施工图主要表达承重结构的构件 类型、布置情况以及构造作法等。其基本图包括结构平面图、结构剖面图 和结构详图等。
（6）折线形平面图中定位轴线的编号可按图8-8的形式编写。
图8-6 圆形平面 图8-7 弧形平面定位
定位轴线的编号
轴线的编号
图8-8 折线形平面定 位轴线的编号
8.3.2 索引符号与详图符号
施工图中某一部位或某一构件无法表达清楚时，通常将这些局部和构件用 较大 比例画出，这种放大后的图就称为详图，为便于查找及对照阅读，可通过 索引符号和详图符号来反应基本图与详图之间的对应关系。
8.1.1 单层工业厂房的构造组成
单层工业厂房的结构组成一般分为两种类型。即墙体承重结构和骨架承重结 构。 墙体承重结构是指外墙采用砖、砖柱的承重结构。骨架承重结构是由钢筋混 凝土构件或钢构件组成骨架的承重结构。前者为排架结构，后者为钢架结构。
1－柱子；2－基础；3－ 屋架；4－屋面板；5－端 部柱；6－抗风柱；7－山 墙； 8－窗洞口；9－勒脚；10 －散水；11－基础梁；12 －纵向外墙；13－吊车梁； 14－地面；15－柱间支撑； 16－连系梁；17－圈梁

建筑施工结构与识图完整版-zs(DOC)

建筑施工结构与识图完整版-zs(DOC)

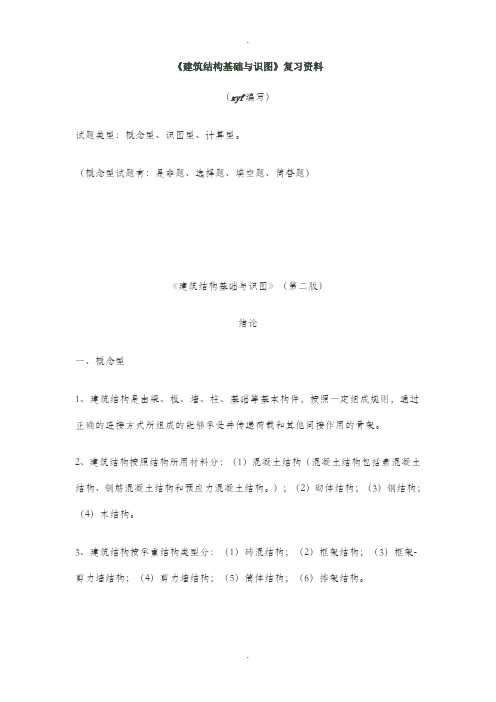

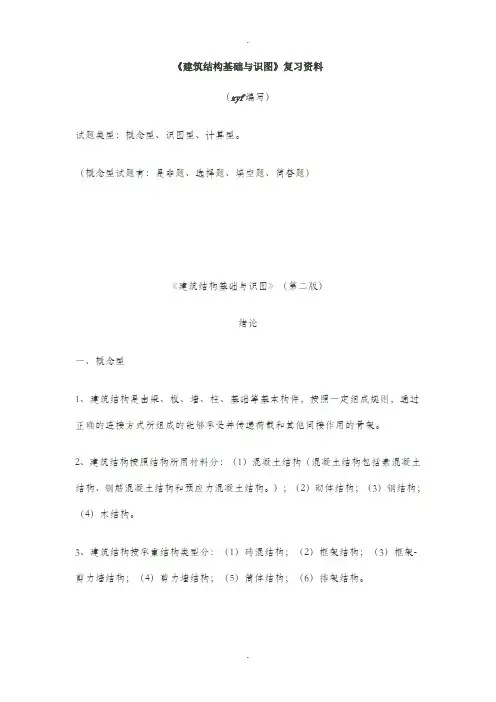

《建筑结构基础与识图》复习资料（zyf编写）试题类型：概念型、识图型、计算型。

（概念型试题有：是非题、选择题、填空题、简答题）《建筑结构基础与识图》（第二版）绪论一、概念型1、建筑结构是由梁、板、墙、柱、基础等基本构件，按照一定组成规则，通过正确的连接方式所组成的能够承受并传递荷载和其他间接作用的骨架。

2、建筑结构按照结构所用材料分：（1）混凝土结构（混凝土结构包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构。

）；（2）砌体结构；（3）钢结构；（4）木结构。

3、建筑结构按承重结构类型分：（1）砖混结构；（2）框架结构；（3）框架-剪力墙结构；（4）剪力墙结构；（5）筒体结构；（6）排架结构。

第二章结构设计方法与设计指标一、概念型1、使结构或构件产生内力、变形、裂缝等效应的原因称为“作用”，可分为直接作用和间接作用。

2、直接作用是指施加在结构上的荷载，如结构自重、家具及人群荷载等；间接作用是指引起结构外加变形和约束变形的原因，如温度变化、混凝土收缩、地基沉降等。

3、结构上的荷载按作用时间的长短和性质分为下列三类：（1）永久荷载；（2）可变荷载；（3）偶然荷载。

4、荷载标准值是指结构在设计基准期内，在正常情况下可能出现的最大荷载值。

5、对永久荷载采用标准值作为代表值；对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值；对偶然荷载应按建筑结构使用的特点确定其代表值。

6、可变荷载组合值可表示为ψc Q k，其中Q k为可变荷载标准值，ψc为可变荷载组合值系数。

7、可变荷载频遇值。

其值可表示为ψf Q k，其中ψf为可变荷载频遇值系数。

8、可变荷载准永久值。

其值可表示为ψq Q k,其中ψq为可变荷载准永久值系数。

9、建筑结构的功能要求包括安全性、适用性和耐久性。

10、整个结构或结构的一部分能满足设计规定的某一功能要求，我们称之为该功能处于可靠状态。

11、结构的极限状态可分为两类：承载能力极限状态和正常使用极限状态。

建筑制图与识图 第二版 (3)[25页]

建筑制图与识图 第二版 (3)[25页]

• 任务实施 • 一、绘制棱柱体的轴测投影图 • 绘制基本形体轴测投影图的方法常采用坐标法。 坐标法就是根据物体表面上各点的空间坐标， 画出它们的轴测投影，然后连接相应点，即得 该物体的轴测图。 • 已知某正六棱柱体的V、H投影如图1-3-6（a） 所示，若绘制其正等测图， 其做图步骤如下 （坐标法）：
四、圆的正轴测投影的画法
• 1、过圆心O画坐标轴OX、OY，再作平行于坐标轴的 圆的外切正方形，切点Ⅰ、Ⅱ、Ⅲ、Ⅳ，如图1-3-5 （a）所示。 • 2、作轴测轴O1 X1 与O1Y1，从点O1 沿轴向按半径量 切点11 、21 、31 、41 通过这些点作轴测轴的平行线， 得菱形，并作菱形的对角线，如图1-3-5（b）所示。 • 3、菱形短对角线端点为O2 、O3，连接O2 31 、O2 11 ，他们分别垂直于菱形的相应边，并交菱形长对角 线于O4、O5，得四个圆心O2 、O3 、O4、O5，如 图1-3-5（c）所示。 • 4、以点O2 、O3为圆心，O2 31 为半径，作弧3111、 4121 ；以O4、O5为圆心，O411为半径，作弧11 41、 2131。检查描深，如图1-3-5（d）所示。
实例2 绘制台体的轴测投影图
四棱台的三面投影图与轴测图，四 棱台的两个底面大小不同，四条侧棱也不相互平行， 因此，不能像绘制棱柱体一样只绘制一个底面，而是 要绘制出两个底面，然后将两个底面的对应顶点连接 即可。





任务实施 一、绘制棱台的轴测投影图 已知某四棱台的V、H、W投影，如图1-3-15（a）所 示，若绘制四棱台的斜二测轴测图，其做图步骤如下。 1、在投影中建立坐标轴，如图1-3-16(a)所示。 2、画轴测轴，绘制四棱台的上底面，如图1-3-16(b) 所示。 注意：x轴和z轴的伸缩系数为1，y轴的伸缩系数为 0.5。 3、从O点沿z轴降下棱台的高度，找到D点，绘制棱 台的下底面，如图1-3-16(c)所示。 4、连接对应顶点，绘制棱台的四条侧棱，如图1-316(d)所示。 5、擦去隐藏线，加深图线，如图1-3-16(e)所示。

《建筑结构基础与识图》课件 (2)

《建筑结构基础与识图》课件 (2)
荷载→板→次梁→主梁→柱（或墙） 单向板肋形楼盖中板、次梁和主梁均为多跨连续构件。单向板肋形楼盖的荷载及计算简图如图5-14所示。
图5-14 单向板肋形楼盖的荷载及计算简图
13 第二节 现浇单向板肋形楼盖
三、单向板肋形楼盖的构造要求
１．板的构造要求
（1）支承长度
边跨板伸入墙内的支撑长度不应小于板厚，同时不 得小于120 mm。
在进行单向板肋形楼盖受力分析时，为计算简便，一般不考虑板、次梁和主梁的整体作用，将整个楼盖 体系分解为板、次梁和主梁三类构件单独进行计算。计算时，将连接板、次梁和主梁的支座均视为铰支座。 板承受楼面恒荷载与活荷载，次梁承受板传来的均匀荷载与构件自重，主梁承受次梁传来的集中荷载与构件
自重，荷载的传力途径为：
布局之美 图形运用 第具5章体设计
一、现浇整体式楼盖
１．肋形楼盖
肋形楼盖由板、次梁和主梁组成，三者整体相连， 如图5-1所示。板的四周支承在次梁、主梁上，一般将四 周支承在主、次梁上的板称为一个区格，每一个区格板上 的荷载通过板的受弯作用传到四边支承的构件上。
肋形楼盖根据其受力特点和支撑情况不同，又可分 为单向板肋形楼盖（板沿单方向受力）、双向板肋形楼盖 （板沿两个方向受力）。
混凝土面层，可提高楼盖的整体性
和其承载能力。也可将预制板缝拉
1
开（60 mm～150 mm）并配置 钢筋，再与钢筋混凝土面层同时浇
2
灌，这样楼盖的整体性和楼板的承
载力都可有很大的提高。
布局之美 图形运用 第具5章体设计
采用预制叠合梁。为更好地 加强楼盖和房屋的整体性，可分 两次浇筑混凝土梁，第一次在预 制厂内进行，将钢筋混凝土梁的 部分预制，再运到施工现场吊装 就位；第二次在施工现场进行， 当预制板搁置在梁的预制部分上 后，再与板上面的钢筋混凝土面 层一起浇筑梁上部的混凝土，使 板和梁连成整体，如图5-12所示。

建筑制图与识图 第二版 (10)[101页]

建筑制图与识图 第二版 (10)[101页]
一、 工程概况： 1.项目概况 建设单位： XXX公司 项目名称： 现场办公楼 总建筑面积：2650.25m 2 建筑占地面积: 1360.68m 建筑高度: 10.050M 结构类型: 钢筋混凝土框架 设计使用年限：50 年 抗震设防烈度： 7 度 2.建筑面积明细表： 不计 面积（m 2 )保温层 面积（m 2 )计保温层 1360.68m 1230.7m2 58.86m 2 2650.25m 2
子项目2 识读框架结构结构施工图
任务1 识读结构施工图首页

结构施工图首页主要表达结构设计说明，结构 设计说明是结构施工图的纲领性文件，它结合 现行规范的要求，针对工程结构的特殊性，将 设计的依据、材料、所选用的标准图和对施工 的特殊要求等，用文字的方式进行表述。下面 是某框架结构办公楼工程的结构设计说明及部 分节点详图：
任务3 识读建筑立面图
任务4 识读建筑剖面图
• 现以某框架结构办公楼为实例，进行建筑剖面图的识 读，如图2-2-3所示。 • 在识读建筑剖面图之前，应当首先翻看首层平面图， 找到相应的剖切符号，以确定该剖面图的剖切位置和 剖视方向。在识读过程中，也不能离开各层平面图， 而应当随时对照。 • 1、弄清楚图名、比例及剖切平面的位置。如图所示为 某框架结构办公楼工程的1-1剖面图，绘图比例是 1:100。据一层平面图可知，1-1剖面是一个剖切面通 过入口处和内部楼梯部位（14轴与15轴之间），剖切 后向左进行投影所得的剖面图。 • 2、了解被剖切到的墙体、地面、楼面、屋顶等的构 造。由于是框架结构，从图中画出的房屋地面至屋顶 的结构形式和构造内容可知，图中涂黑部分代表钢筋 混凝土现浇梁板、门窗上部过梁、楼梯板及钢筋混凝 土女儿墙等。
A1 A1 A1 A1 A1 A1 A1

建筑制图与识图 第二版 (2)[34页]

建筑制图与识图 第二版 (2)[34页]
一圆形。
• （2）圆柱面的V面投影是一个矩形。 • （3）圆柱面的W面投影也是一个矩形。
• 二、绘制圆柱的三面投影 • 1、确定主视方向 • 2、绘制投影轴 • 3、首先绘制圆柱的特征面投影 • 4、绘制圆柱侧面的三面投影 • 5、整理
• 知识拓展 • 一、圆柱体表面上取点
a’
a”
圆
(b’)
建筑制图与识图
说你行，你就行，不行也行。
任务2 绘制与识读基本曲 面体的三面投影图
实例1 绘制与识读圆柱的三面投影图
• 相关知识
• 一、曲面立体
• 工程上常见的曲面立体有圆柱、圆锥、圆台和 球体等，又叫回转体。回转体由回转面或回转 面和平面围成。回转面就是一动线（母线）绕 一定线（轴线）旋转一周而形成的。母线在回 转面上的任一位置，叫素线，母线上任意一点 的轨迹就是垂直于轴线的圆，称为纬圆。
• 二、圆柱 • 如图1-2-2所示，是轴线垂直于H面的圆柱面
及其三面投影的轴测图，直线AA0绕与其平行 的轴线旋转，形成圆柱面。
• 三、圆锥 • 如图1-2-3所示，是轴线垂直于H面的圆锥面
及其三面投影的轴测图，直线（母线）SA绕 与它相交于一点S的轴线旋转一周，形成圆锥 面。
• 四、圆台
• 圆台是由圆锥被一个平行于底面的平面截去锥 顶部分所得到的形体，如图1-2-3所示。圆台 是由上底圆、下底圆及部分圆锥面所组成。
如图1-2-11所示，已知圆锥表面上的曲线 EG的V面投 影，若求其另外两个投影，其做图过程如下：
实例3 绘制与识读圆台的三面投影图
实例分析 如图1-2-12所示为圆台的立体图，它是由圆锥被
一个平行于底面的截平面截割而形成，其上下两个 底圆相互平行。
任务实施

《建筑工程制图与识图》(第二版)课件 第5章

《建筑工程制图与识图》(第二版)课件 第5章


画出板肋式基础的三视图。

1．形体分析
◦ 板肋式杯形基础的形体，可以看成由四棱柱底板、中间 四棱柱(其中挖去一方形块)和6块梯形肋板叠加组成。 四棱柱在底板中央，前后各肋板的左、右外侧面与中间 四棱柱左、右侧面共面，左右两块肋板在四棱柱左右侧 面的中央，如图。

2. 确定安放位置
◦ 根据基础在建筑物中的位置，形体应平放，使H面平行 于底板底面，V面平行于形体的正面。
同济大学出版社



1.通过本章的教学使学生掌握形体分析法和线面分 析法； 2.掌握同坡屋面的概念及作图方法； 3.掌握组合体投影图的尺寸注法，所注尺寸要求完 整、清晰，并符合国家制图标准的有关规定。 4.熟练掌握绘制和阅读组合体投影图的方法与步骤。


1.组合体的投影，同坡屋面投影； 2.组合体的尺寸标注，组合体投影图的阅读方法。
1．标注定形尺寸 2．标注定位尺寸 3．标注总尺寸

注意如下几点：
◦ （1）尺寸标注要齐全，不要到施工时还得计算和度量。 ◦ （2）一般应把尺寸布置在图形轮廓线之外(图5-16)，但又要 靠近被标注的基本形体。对某些细部尺寸，允许标注在图形 内。 ◦ （3）同一基本形体的定形、定位尺寸，应尽量标注在反映该 形体特征的投影图中，并把长、宽、高三个方向的定形、定 位尺寸组合起来，排成几行。标注定位尺寸时，通常对圆形 要定圆心的位置，多边形要定边的位置。 ◦ （4）检查复核，应注意下面三个方面：① 标注尺寸是一项 极严肃的工作，必须认真负责，一丝不苟。尺寸数字必须正 确无误和端正，同一张图幅内数字大小应一致。② 每一方向 细部尺寸的总和应等于该方向的总尺寸。③ 检查有无尺寸被 遗漏，必要时允计适当重复标注。

《建筑工程制图与识图》(第二版)课件 第6章

《建筑工程制图与识图》(第二版)课件 第6章

6.2.2 平面体的正等轴测图的画法
2.特征面法
适用于柱体的绘制轴测图的方法。当柱体的 某—端面较为复杂且能够反映柱体的形状特 征时，可先画出该面的正等测图，然后再 “扩展”成立体，这种方法被称为特征面法。 图6-5就是用特征面法作出的组合体正等测图。
图6-5 特征面坐标法画的轴测图
6.2.2 平面体的正等轴测图的画法
◦ （3）从底面的四个顶点引 竖直线，并截取棱柱高度10， 连接各顶点，即得四棱柱的 正等测图，如图6-3(c)。注 意，在一般情况下，画轴测 图时都不画出不可见的线条。
图6-3 坐标法画基础的轴测图
6.2.2 平面体的正等轴测图的画法
坐标法作图步骤：
◦ （4）棱台底面与棱柱顶面 重合。棱台的侧棱是一般线， 其轴测投影的方向和伸缩系 数都未知，可先画出它们的 2个端点，然后连成斜线。 作棱台顶面的4个顶点，可 先画出它们在棱柱顶面(平 行于H面)上的次投影，再竖 高度。为此，从棱柱顶面的 4个顶点起，分别沿X方向量 取5，Y方向量取5，并各引 直线相应平行于X和Y，得小 四棱柱底面的4个交点，如 图6-3(d)所示。
图6-2 正等测图的轴间角和轴向变化率
6.2 正等轴测投影
正等轴测投影(isometric projection )的 轴间角和轴向伸缩系数 平面体的正等轴测图的画法 圆柱的正等轴测投影画法
6.2.1正等轴测投影(isometric projection ) 的轴间角和轴向伸缩系数
当物体的三个坐标轴和轴测投影面P的倾角相等时，物体在P平面上的正 投影即为物体的正等测图。轴间角相等，如图6-2(a)所示， ∠XOY=∠YOZ=∠XOZ=120。通常OZ轴总是竖直放置，而OX，OY轴的方向 可以互换。

全套课件 建筑工程制图与识图(第2版)白丽红

全套课件 建筑工程制图与识图(第2版)白丽红
（a）横式(二）
图幅格式
（b）立式（一）
图幅格式
（b）立式（二）
标题栏（一)
标题栏（二)
学生制图作业推荐标题栏
1.1.2 线型
线宽组
单位：mm
图框线、标题栏线的宽度
单位：mm
绘制图线时应注意以下几点： （1）单点长画线和双点长画线的首末两端应是线段，而 不是点。单点长画线（双点长画线）与单点长画线（双点长 画线）交接或单点长画线（双点长画线）与其它图线交接时 ，应是线段交接。 （2）虚线与虚线交接或虚线与其它图线交接时，都应是 线段交接。虚线为实线的延长线时，不得与实线连接。
h
H E
g
G
fd ec
f e
d
c
B
c (d)
f e
g
a (b)
h
e)两平行直线 f)平面平行投影面 g)平面垂直投影面 h)平面倾斜投影面
2.3.2 正投影图的形成及规律
三面投影图的形成：
V X
正面投影图
Z V
侧面投影图 W
X O
水平投影图
H
H
Y
a)
b)
Z
W O
Y
Z V
O
c)
H
W 左
X
左
d)
宽
高
画
线
60°
15° 75°
15° 105° 15°
1.2.2 比例尺
1:100 0 1m 2 3 4 5 6 7
27 28 29 30
5m
45
50
55
60
0
比例尺
1:200
比例尺的使用
3600
1:100

房屋构造与识图 第二版 第三篇 房屋建筑识图

房屋构造与识图 第二版 第三篇 房屋建筑识图
剖视方向线
表示从上向下或从后向前
4 3
表示从右向左看
6号图 3号图
பைடு நூலகம்
（2）详图符号
表示：
粗实线直径为14mm
形式：
详图编号
详图编号
4
4
5
被索引详图所在图纸编号
4、指北针和风向玫瑰图
图 指北针
图 风向玫瑰图
5. 一些常用术语的含义
（1）横向 指建筑物的宽度方向。 （2）纵向 指建筑物的长度方向。 （3）横向轴线 指平行建筑物宽度方向设置的轴线。 （4）纵向轴线 指平行建筑物长度方向设置的轴线。 （5）开间 指两条横向轴线之间的距离。 （6）进深 指两条纵向轴线之间的距离。 （7）层高 指该层楼（地）面到上一层楼面的高度。 （8）净高 指房间内楼（地）面到顶棚或其他构件底部的高度。 （9）建筑总高度 指建筑物从室外地面至檐口或屋面面层的高度。 （10）建筑面积 指建筑物外包尺寸的乘积再乘以层数，由使用面 积、交通面积和结构面积组成。
15.2.2 房屋施工图的图示特点
1、施工图中的各图样，主要是用正投影法绘制 的。
2、绘图比例较小，多采用统一规定的图例或代 号来表示。
3、施工图中用图例代表构配件、设备、材料。 4、房屋建筑设计中有许多建筑构、配件已有标 准定型设计并有标准设计图集可供使用。
课题2 房屋建筑工程施工图的有关规定及图示特点
细实线 直径8mm或10mm
4
C
编号
1 B
B
A 1
2
1 2
3
（3）附加定位轴线：用于次要承重构件处。
1 表示B号轴线之后 B 附加的第1条轴线。
C
1 B
B
表示3号轴线之后

房屋构造与识图 第二版 第13章 民用建筑工业化

房屋构造与识图 第二版 第13章 民用建筑工业化

课题2 预Байду номын сангаас装配式建筑
预制装配式建筑是在加工厂生产建造房屋所需 的预制构件，然后在施工现场进行装配。主要有装 配式板材建筑、装配式框架建筑和盒子建筑。
13.2.1 装配式板材建筑
图 装式板材建筑
13.2.2 装配式框架建筑
a）
b）
c）
图 装配式框架的结构体系 a）梁板柱框架体系 b）板柱框架体系 c）剪力墙框架体系
13.2.3 盒子建筑
课题3 工具式模板现浇建筑
工具式模板现浇建筑是采用组装式模板或滑升式 模板，在建筑现场用机械化的方式浇筑混凝土楼板和 墙体的一种建筑形式，由于钢制模板可作为工具重复 使用，所以又称为工具式模板建筑。
工具式模板现浇建筑主要有大模板建筑和滑升模 板建筑。
13.3.1 大模板现浇建筑
第13章 民用建筑工业化
课题1 概 述
建筑工业化是采用统一的结构形式、成套的 标准构件，按照先进的生产工艺和专业分工，集中 在工厂进行均衡的、连续的大批量生产和流水作业， 通过现代化的制造、运输、安装和科学管理的大工 业生产方式，来代替传统的、分散的手工业生产方 式来建造房屋。这主要意味着要尽量利用先进的技 术，在保证质量的前提下，用尽可能少的工时、尽 可能短的时间，用最经济的价格来建造符合各种使 用要求的建筑。
13.3.2 滑升模板建筑

中职教育-《建筑识图与构造》第二版课件：任务2.3识读楼地层构造图3(吕淑珍 主编 人民交通出版社).ppt

中职教育-《建筑识图与构造》第二版课件：任务2.3识读楼地层构造图3(吕淑珍 主编 人民交通出版社).ppt
任务2.3识读楼地层构造图
2.3.3楼地层的防潮和防水
2.3.3楼地层的防潮和防水
一、地层的防潮构造
1、设防潮层 一般 房间
特殊 要求
60厚C10混 凝土垫层
一、地层的防潮构造
2、设防保温层地下Fra bibliotek 位低保温层 防水层
地下水 位高
1∶3水泥炉渣 工业废料
一、地层的防潮构造
3、设防架空层
一、地层的防潮构造
防水层上翻
二、楼地层的防水构造
3、楼地面细部构造
防水层铺至门外
二、楼地层的防水构造
3、楼地面细部构造
普通管道穿越楼板
二、楼地层的防水构造
3、楼地面细部构造
热力管道穿越楼板
三、课后小结
本次课主要对楼地层的防潮防水的设 置位置，处理方法进行了详细的介绍。
五、课后作业
完成附件3.2.3楼地层的防潮和防水练习题
3、设防架空层
二、楼地层的防水构造
1、楼地面排水
1%～1.5%
二、楼地层的防水构造
1、楼地面排水
二、楼地层的防水构造
2、楼地面防水
结构层
现浇钢筋混凝土楼板
面层
宜采用水泥砂浆、水磨石地面或缸 砖、瓷砖、陶瓷锦砖等防水性能好 的材料。
防水层
防水卷材、防水砂浆和防水涂料
二、楼地层的防水构造
3、楼地面细部构造
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、静力学基本公理
如图1-4所示，其矢量表达式为： FR＝F1＋F2 (1-1)
图1-4力的平行四边形法则
二、静力学基本公理
【推论】三力平衡汇交定理 一刚体受共面不平行的三个力作用而平衡 时，这三个力的作用线必汇交于一点。
图1-7三力平衡汇交
二、静力学基本公理
6、 作用力与反作用力公理 若甲物体对乙物体有一个作用力，则乙物 体同时对甲物体必有一个反作用力，并且这一 对力总是大小相等，方向相反，沿同一直线， 分别作用在这两个物体上。
三、约束与约束反力
（一）工程中常见的几种约束类型来介绍其约 束反力的特征： 1. 柔体约束 由柔软而不计自重的绳索、链条等构成的 约束统称为柔体约束。如图1-8所示。
图1-8柔体约束
三、约束与约束反力
2. 光滑接触面约束 物体间光滑接触(摩擦力很小，略去不计) 时，只能限制物体沿着接触面的公法线方向且 指向物体的运动，而不能限制物体在其他方向 的运动，所以光滑接触面约束的约束反力为压 力，通过接触点，沿着接触面的公法线指向物 体，用符号FN表示，
(二)按承重结构类型分类
3. 框架-剪力墙结构 （1）定义 框架-剪力墙结构是指在框架结 构内纵横方向适当位置的柱与柱之间，布置厚 度不小160mm的钢筋混凝土墙体，由框架和剪力 墙共同承受竖向和水平作用的结构。 （2）特点 这种结构体系结合了框架和剪 力墙各自的优点，目前广泛使用于20层左右的 高层建筑中。
由推论可知，力对刚体的作用决定于力的 大小、力的方向和力的作用线，至于在作用线 上的那一点则是无关紧要的。同样必须指出， 力的可传性原理只适用于刚体而不适用于变形 体。 5、 力的平行四边形公理 作用于物体上同一点的两个力，可以合成 为一个合力，其大小和方向可以由以此两个力 为边所构成的平行四边形的对角线表示，其作 用点也在此二力的交点。
1. 混凝土结构 （1）定义 混凝土结构包括素混凝土结构、钢筋混凝 土结构和预应力混凝土结构，其中钢筋混凝 土结构应用最为广泛。 （2）特点 优点是强度高、整体性好、耐久性与耐火 性好、易于就地取材、具有良好的可模性等。 缺点是自重大、抗裂性差、施工环节多、
(一)按所用材料分类
2. 砌体结构 （1）定义 砌体结构是由块材和砂浆等胶结材料砌筑 而成的结构，包括砖砌体结构、石砌体结构和 砌块砌体结构，广泛应用于多层民用建筑。 （2）特点 优点是易于就地取材、耐久性与耐火性好、 施工简单、造价低。 缺点是强度(尤其是抗拉强度)低、整体性
三、约束与约束反力
(1)固定铰支座
图1-12固定铰支座
固定铰支座的构造简图如图1-12(a)所示 ，其力学简图用图1-12(b)表示。 它可以限制结构或构件沿任意方向的移动 ，而不能限制其转动。其约束性能与圆柱铰链 相同，支座反力与圆柱铰链的约束反力也相同
三、约束与约束反力
(2)可动铰支座 可动铰支座的构造简 图如图1-13(a)所示， 图1-13可动铰支座 其力学简图用图1-13(b) 表示。 它只能限制结构或构件沿垂直于支承面方向 的移动，而不能限制其绕铰轴转动和沿支承面 方向的移动。所以它的支座反力垂直于支承面 ，通过铰链中心，但指向待定，常用F或R表示
三、约束与约束反力
如图1-9所示。
图1-9光滑接触面约束
三、约束与约束反力
图1-10圆柱铰链约束
3. 圆柱铰链约束 铰链约束构造是在具有圆孔的两个物体 上用圆柱销钉连接起来，物体只能绕圆柱销钉 转动，如图1-10(a)所示，其力学简图用图110(b)表示。
三、约束与约束反力
这种约束只能限制物体在垂直于销钉轴线的平 面内沿任意方向的相对移动，而不能限制物体 在其他方向的运动。因此，铰链的约束反力通 过销钉中心，作用在与销钉轴线垂直的平面内 ，但方向待定。可用一个大小和方向都是未知 的力FA来表示，如图1-10(c)所示。也可用互相 垂直的两个分力FAX和FAY表示，如图1-10(d)所示 。
(三)其他分类方法
1、按使用功能可以分为建筑结构(如住宅、 公共建筑、工业建筑等)；特种结构(如烟囱、 水塔、水池、筒仓、挡土墙等)；地下结构(如 隧道、涵洞、人防工事、地下建筑等)。 2、按外形特点可以分为单层结构、多层结 构、大跨度结构、高耸结构等。 3、按施工方法可以分为现浇结构、装配式 结构、装配整体式结构、预应力混凝土结构等。
2、混凝土结构、钢结构的产生 19世纪20年代出现了钢筋混凝土结构、预 应力混凝土结构，使混凝土结构的应用范围更 为广泛。
二、建筑结构的发展概况
马来西亚吉隆坡国营石油公司大厦(钢结构) 高度达450m，我国香港特别行政区的中环广场 (钢筋混凝土结构)高度达372m，我国江阴长江 大桥跨度达1385m，列为我国第一，世界第四跨 度的特大桥。
(二)按承重结构类型分类
2. 框架结构 （1）定义 框架结构是指由梁和柱为主要 构件组成的承受竖向和水平作用的结构。目前 我国框架结构多采用钢筋混凝土建造。 （2）特点 框架结构具有建筑平面布置灵 活，与砖混结构相比具有较高的承载力、较好 的延性和整体性、抗震性能较好等优点，因此 在工业与民用建筑中获得了广泛应用。但框架 结构仍属柔性结构，侧向刚度较小，其合理建 造高度一般为30m左右。
(二)按承重结构类型分类
4. 剪力墙结构 （1）定义 剪力墙结构是指房屋的内、外 墙都做成实体的钢筋混凝土墙体，利用墙体承 受竖向和水平作用的结构。 （2）特点 这种结构体系的墙体较多，侧 向刚度大，可建造比较高的建筑物，目前广泛 使用于住宅、旅馆等小开间的高层建筑中。
(二)按承重结构类型分类
5. 筒体结构 （1）定义 筒体结构是指由单个或多个筒 体组成的空间结构体系，其受力特点与一个固 定于基础上的筒形悬臂构件相似。 （2）特点 一般可将剪力墙或密柱深梁式 的框架集中到房屋的内部或外围形成空间封闭 的筒体，使整个结构具有相当大的抗侧刚度和 承载能力。根据筒体不同的组成方式，筒体结 构可分为框架-筒体、筒中筒、组合筒三种结构 形式。
(二)按承重结构类型分类
6. 排架结构 （1）定义 排架结构是指由屋架(或屋面 梁)、柱和基础组成，且柱与屋架铰接，与基础 刚接的结构。 （2）特点 多采用装配式体系，可以用钢 筋混凝土或钢结构建造，广泛用于单层工业厂 房建筑。此外，按承重结构的类型还可分为深 梁结构、拱结构、网架结构、钢索结构、空间 薄壳结构等。
绪
论
一、建筑结构的分类及应用
1、建筑结构的定义 建筑结构是由梁、板、墙、柱、基础等基 本构件，按照一定组成规则，通过正确的连接 方式所组成的能够承受并传递荷载和其他间接 作用的骨架。 2、建筑结构的分类 一般可按照结构所用材料、承重结构类型、 使用功能、外形特点、施工方法等进行分类。
(一)按所用材料分类
三、约束与约束反力
(3)固定端支座 如果把结构或构件的一端牢 牢地嵌固在支承物里面，就 图1-14固定端支座 构成固定端支座。 它既能限制其移动，又能限制其转动。所以 它的支座反力常用两个互相垂直的分力和反力 偶三个反力分量来表示，但指向待定，如图114(b)所示。
二、静力学基本公理
4、 加减平衡力系公理 在作用于一个刚体上的已知力系中，加上 或减去任意一个平衡力系，不会改变原力系对 刚体的作用效应。
二、静力学基本公理
【推论】力的可传性原理 作用在刚体上的力可沿其作用线移动到刚 体内任意一点，而不改变它对刚体的作用效应 。
图1-3力的筑结构的发展概况
建筑结构有着悠久的历史，并随着人类社 会的进步、科学技术的发展而不断发展，至今 仍生机勃勃。 1、最早的建筑结构 金字塔、万里长城、河北省赵县的安济桥、 山西省五台县的佛光寺大殿、山西省应县木塔 以及许许多多宏伟的宫殿、寺院和宝塔等都是 建筑结构发展史上的辉煌之作。
二、建筑结构的发展概况
二、建筑结构的发展概况
3、设计理论方面 随着理论的深入研究、计算机的广泛应用 和现代测试技术的发展，建筑结构的计算理论 和设计方法必将日趋完善，并向着更高的阶段 发展。
第一章 建筑力学基本知识
第一节 静力学的基本概念
一、力和平衡的概念
1. 力的概念 （1)定义 力是物体间相互的机械作用，这 种作用引起物体运动状态的变化(外效应)，或 者使物体发生变形(内效应)。静力学研究物体 的外效应。
二、静力学基本公理
3、二力平衡公理 作用在一个刚体上的两个力，若使刚体处 于平衡，其充分和必要的条件是 这两个力大小相等，方向相反，且作用线 在同一直线上，如图1-2所示。
二、静力学基本公理
图1-2二力平衡公理
在两个力作用下处于平衡的刚体称为二力 体，对杆件则称为二力杆。由二力平衡公理可 知，作用在二力体上的两个力，它们必然通过 两个力作用点的连线(与杆件的形状无关)，且 等值、反向。
一、力和平衡的概念
2. 刚体和平衡的概念 （1）刚体 指在任何外力作用下忽略其几何形状改变 的物体。 （2）平衡 指物体相对于地球处于静止或匀速直线运 动的状态。
二、静力学基本公理
（3）基本定义。 力系 同时作用在一个物体上的一群力， 称为力系。 等效力系 两个力系对同一个物体分别作 用后，其效果相同时，这两个力系互称为等效 力系。 平衡力系 如果物体在某力系作用下处于 平衡状态，则该力系称为平衡力系。
(一)按所用材料分类
3. 钢结构 （1）定义 钢结构是由钢板、型钢等钢材通过有 效的连接方式所形成的结构，广泛应用于工业建筑及 高层建筑结构中。随着我国经济建设的迅速发展钢产 量的大幅度增加，钢结构的应用领域有了较大的扩展。 可以预计，钢结构在我国将得到越来越广泛的应用。 （2）特点 钢结构与其他结构形式相比，其主要 优点是强度高、结构自重轻、材质均匀，可靠性好、 施工简单、工期短、具有良好的抗震性能。主要缺点 是易腐蚀、耐火性差、工程造价和维护费用较高。
一、力和平衡的概念
当接触面积与物体相比很小时，可近似看 成是一个点，这个点称为力的作用点，该作用 力称为集中力； 如果接触面积较大而不能忽略时，该作用 力称为分布力，用荷载集度q(N/m2)来表示。 （4）力是矢量 通常用一段带有箭头的线段 来描述它。
