建筑构造与识图10套考试卷

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑识图与构造考试试题与答案1、下面既属承重构件，又是围护构件的是（）。

A、墙、屋顶B、基础、楼板C、屋顶、基础D、门窗、墙答案：A2、建筑物设计年限为50年，适用于（）。

A、临时建筑B、普通住房C、纪念性建筑D、易于替换的结构构件答案：B3、下列铅笔中，硬度最大的是（）。

A、HB、2HC、BD、2B答案：B4、建筑物中楼梯常用的坡度是（）。

A、20oB、30oC、40oD、45o答案：B5、民用建筑窗洞口的宽度和高度均应采用（）模数。

A、30mmB、300mmC、60mmD、600mm答案：B6、不属于结构设计总说明主要内容的是（）。

A、图纸目录B、工程概况C、主要结构材料D、结构要点和施工要求答案：D7、对于砌块长度方向的错缝搭接有一定要求，中型空心砌块上下皮的搭接长度应不小于（）mm。

A、90B、150C、100D、60答案：B8、在曲面按一定约束条件运动形成过程中，母线运动到曲面上的任一位置时，称为曲面的（）A、线B、素线C、母线D、子线答案：B9、残疾人通行坡道的坡度不应大于（）。

A、1：12B、1：10C、1：8D、1：6答案：A10、建筑物最下面的部分是（）。

A、首层地面B、首层墙或柱C、基础D、地基答案：C11、长仿宋体的字高与字宽比值为（）。

A、1B、1.4C、1.5D、√2答案：D12、哪个不属于变形缝的类型有（）A、伸缩缝B、沉降缝C、抗震缝D、弹性缝答案：D13、装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、20mmB、25mmC、30mmD、40mm答案：A14、全地下室是指埋置深度为地下室净高的（）以上。

A、1/3B、1/2C、1/4D、1/5答案：B15、肋梁式楼盖荷载的传递途径为（）。

A、板一次梁一主梁一墙B、次梁一主梁一板一墙C、板一主梁一次梁一墙 D:、主梁一次梁一板一墙答案：A16、普通粘土砖的重量为（）。

A、1斤B、5斤C、10斤D、20斤答案：B17、阳台是由（）组成。

一. 单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑构造与识图考试试题答案一、选择题（每题2分，共20分）1. 建筑物按使用性质分类，以下哪项属于工业建筑？A. 住宅B. 办公楼C. 工厂D. 学校答案：C2. 以下哪种材料属于有机材料？A. 混凝土B. 砖C. 木材D. 钢筋答案：C3. 建筑构造中，下列哪项属于承重结构？A. 楼板B. 柱C. 墙D. 屋面答案：B4. 以下哪个属于建筑构造的基本要素？A. 基础B. 门窗C. 楼梯D. 墙答案：D5. 建筑物的防潮层一般设置在以下哪个位置？A. 基础B. 地面C. 墙体D. 屋面答案：C二、填空题（每题2分，共20分）1. 建筑物按层数分类，一般可分为______层建筑、多层建筑和高层建筑。

答案：一层2. 建筑物的耐久性是指建筑物在正常使用条件下，能够保持其______和______的能力。

答案：使用功能，结构安全3. 建筑构造中的墙分为______墙和______墙。

答案：承重墙，非承重墙4. 建筑物的防火等级分为______级。

答案：四级5. 建筑物的防潮层主要作用是防止______和______。

答案：地下水，毛细水三、判断题（每题2分，共20分）1. 建筑物的耐久性主要取决于建筑材料的耐久性。

（）答案：正确2. 建筑物的防火等级越高，其防火性能越好。

（）答案：正确3. 建筑物的防潮层可以防止地下水上升。

（）答案：正确4. 建筑物的屋面排水方式有内排水和外排水两种。

（）答案：正确5. 建筑物的楼梯可以分为直跑楼梯、转角楼梯和螺旋楼梯等。

（）答案：正确四、识图题（每题10分，共30分）1. 请指出下列图纸中的基础、柱、梁、板、楼梯等建筑构造部位。

答案：略2. 请指出下列图纸中的屋面防水层、隔热层、保温层等建筑构造部位。

答案：略3. 请指出下列图纸中的门窗、楼梯、阳台等建筑构造部位。

答案：略五、论述题（每题15分，共30分）1. 请论述建筑构造中，墙体的作用及分类。

答案：建筑构造中，墙体是建筑物的主要承重构件之一，其主要作用有：承重、分隔、围护、保温、隔热等。

1、单项选择题(30)1．图纸的会签栏一般在（）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为 2000，其比例为 1 ﹕ 5，则其实际大小为（）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：()A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：()A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：()A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中 A2 幅面的尺寸为：()A. 594 841（A1 ）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4 幅面的尺寸为： ( )A. 594 841B. 210 297C. 420 594D. 297 4209.绘图比例是：()A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为 1000mm，绘图比例是 1:20，则在绘图时其长度应取： ( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为 1000mm，绘图比例是 1:20，则在其图形上长度标注的尺寸数字为( )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是： ( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13.粗实线的用途为：()A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14.中粗虚线的用途为：()A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为： ( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度 a 的值应取： ( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度 a 的值应取：()A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在： ( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在： ( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在： ( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是： ( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22.徒手画图草图时：()A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法C. 标高投影法B. 轴测投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25.正投影法是指：()A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法'-C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是： ( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质 ( )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质 ( )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指： ( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： ( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： ( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A 点在V 投影面上，则： ( )A. A 点的x 坐标为0B. A 点的y 坐标为0C. A 点的z 坐标为0D. A 点的x、y、z 坐标都不为035. 如果A 点在H 投影面上，则： ( )A. A 点的x 坐标为0B. A 点的y 坐标为0C. A 点的z 坐标为0D. A 点的x、y、z 坐标都不为036. 如果A 点在W 投影面上，则： ( )A. A 点的x 坐标为0B. A 点的y 坐标为0C. A 点的z 坐标为0D. A 点的x、y、z 坐标都不为037. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是： ( )A. 水平面C. 侧平面B. 正平面D. 任意倾斜平面43. @右图所示平面的类型是： ( )A. 铅垂面C. 侧垂面B. 正垂面D. 任意倾斜平面44. 右图所示平面的类型是： ( )A. 铅垂面C. 侧平面B. 正平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是： ( )46.在右图所示的三棱锥两面投影图中： ( )A. D 点在三棱锥右前棱面上B. D 点在三棱锥后棱面上C. D 点在三棱锥左前棱面上D. D 点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的： ( )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是： ( )49. 下图所示组合体，正确的左侧立面图是： ( )50. 下图所示组合体，正确的 1-1 剖视图是： ( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是： ( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是： ( )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是： ( )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域'-C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用： ( )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用： ( )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用： ( )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用： ( )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用： ( )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为： ( )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指 ( )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

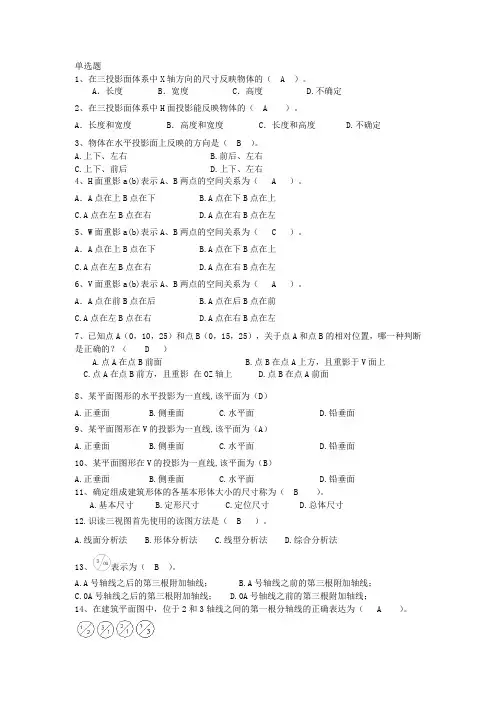

单选题1、在三投影面体系中X轴方向的尺寸反映物体的（ A ）。

A．长度 B．宽度 C．高度 D.不确定2、在三投影面体系中H面投影能反映物体的（ A ）。

A．长度和宽度 B．高度和宽度 C．长度和高度 D.不确定3、物体在水平投影面上反映的方向是（ B ）。

A.上下、左右B.前后、左右C.上下、前后D.上下、左右4、H面重影a(b)表示A、B两点的空间关系为（ A ）。

A．A点在上B点在下 B.A点在下B点在上C.A点在左B点在右D.A点在右B点在左5、W面重影a(b)表示A、B两点的空间关系为（ C ）。

A．A点在上B点在下 B.A点在下B点在上C.A点在左B点在右D.A点在右B点在左6、V面重影a(b)表示A、B两点的空间关系为（ A ）。

A．A点在前B点在后 B.A点在后B点在前C.A点在左B点在右D.A点在右B点在左7、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的？（ D ）A.点A在点B前面B.点B在点A上方，且重影于V面上C.点A在点B前方，且重影在OZ轴上D.点B在点A前面8、某平面图形的水平投影为一直线,该平面为（D）A.正垂面B.侧垂面C.水平面D.铅垂面9、某平面图形在V的投影为一直线,该平面为（A）A.正垂面B.侧垂面C.水平面D.铅垂面10、某平面图形在V的投影为一直线,该平面为（B）A.正垂面B.侧垂面C.水平面D.铅垂面11、确定组成建筑形体的各基本形体大小的尺寸称为（ B ）。

A.基本尺寸B.定形尺寸C.定位尺寸D.总体尺寸12.识读三视图首先使用的读图方法是（ B ）。

A.线面分析法B.形体分析法C.线型分析法D.综合分析法13、表示为（ B ）。

A.A号轴线之后的第三根附加轴线；B.A号轴线之前的第三根附加轴线；C.0A号轴线之后的第三根附加轴线；D.0A号轴线之前的第三根附加轴线；14、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

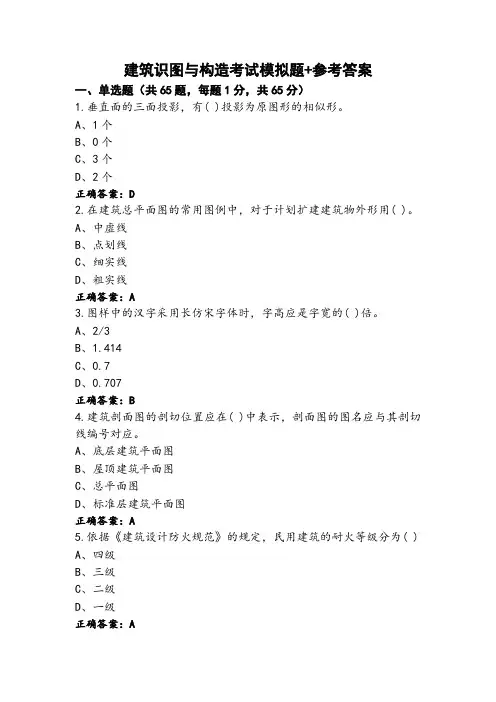

建筑识图与构造考试模拟题+参考答案一、单选题（共65题，每题1分，共65分）1.垂直面的三面投影，有( )投影为原图形的相似形。

A、1个B、0个C、3个D、2个正确答案：D2.在建筑总平面图的常用图例中，对于计划扩建建筑物外形用( )。

A、中虚线B、点划线C、细实线D、粗实线正确答案：A3.图样中的汉字采用长仿宋字体时，字高应是字宽的( )倍。

A、2/3B、1.414C、0.7D、0.707正确答案：B4.建筑剖面图的剖切位置应在( )中表示，剖面图的图名应与其剖切线编号对应。

A、底层建筑平面图B、屋顶建筑平面图C、总平面图D、标准层建筑平面图正确答案：A5.依据《建筑设计防火规范》的规定，民用建筑的耐火等级分为( )A、四级B、三级C、二级D、一级正确答案：A6.总平面图上的标高尺寸及新建房屋的定位尺寸，均以( )为单位。

A、dmB、mC、mmD、cm正确答案：B7.定位轴线的端部圆圈线型为( )A、中实线B、细实线C、细虚线D、粗实线正确答案：B8.抹灰工程应分层进行，其中底层主要的作用是( )。

A、找平B、装饰C、与基体粘结D、保护正确答案：C9.影响基础埋深的主要因素不包括( )。

A、建筑物的形状B、土冻结深度C、地下水位D、地基土层构造正确答案：A10.关于点的投影,下列叙述正确的是( )A、空间两个点,在三个投影面上必定都有两个点的投影B、在正投影中，空间一个点在一个投影平面上有时可有两个点的投影C、根据一个投影面上点的投影就能决定这个点的空间位置D、在正投影中，空间一个点在一个投影面上仅有一个点的投影正确答案：D11.平开窗的窗扇宽度一般为( )，高度为800mm～1500mm。

A、200～300B、1000～1200C、400mm～600mmD、100～200正确答案：C12.在普通高层住宅中应用最多的结构是( )A、砖混结构B、木结构C、钢筋混凝土结构D、砌体结构正确答案：C13.物体的三视图是按照( )方法绘制的。

建筑识图与构造试题与参考答案一、单选题（共100题，每题1分，共100分）1.假想用一个平行于某投影面的剖切平面在形体的适当部位将形体剖开，移去观察者和剖切平面之间的形体，对余下形体所作的投影图称为。

（）A、示意图B、剖面图C、详图D、断面图正确答案：B2.用来限定被标注的尺寸范围的是（）。

A、尺寸数字B、尺寸线C、尺寸起止符号D、尺寸界线正确答案：D3.下列的楼地面做法中，是块状材料的是（）。

A、预制水磨石B、细石砼C、水泥砂浆D、现浇水磨石正确答案：A4.基础埋深不得过小，一般不小于（）。

A、300mmB、500mmC、200mmD、400mm正确答案：B5.下列的楼地面做法中，是块状材料的是 ( ) 。

A、水泥砂浆B、细石砼C、预制水磨石D、现浇水磨石正确答案：C6.钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于（）mm。

A、20B、240C、120D、60正确答案：B7.半砖墙的实际厚度是 ( ) 。

A、125mmB、115mmC、120mmD、110mm正确答案：B8.墙体按施工方法分为（）。

A、块材墙和板筑墙等B、纵墙和横墙C、承重墙和非承重墙D、空体墙和实体墙等正确答案：A9.室内标高为-0.3m，条形基础基底标高为-1.8m，则基础埋深为（）。

A、1.8mB、0.3mC、2.1mD、1.5m正确答案：D10.在抗震设计中，确定箍筋肢数时要满足对柱纵筋（）。

A、隔一拉一B、隔二拉二C、隔二拉一D、隔一拉二正确答案：A11.装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、25mmB、40mmC、30mmD、20mm正确答案：D12.平面与曲面立体的截交线，一般情况下是一条（B）A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线正确答案：B13.从基础开始到屋顶全部断开的变形缝是（）。

A、伸缩缝B、温度缝C、抗震缝D、沉降缝正确答案：D14.三个投影均为斜直线的空间直线是（）。

《建筑识图与构造》考试一、单选题（共70题，每题1分，共70分）1、轴线间尺寸、建筑物形状、门窗洞的位置和尺寸等在（）中表示。

A、平面图B、剖面图C、总平面图D、立面图正确答案：A2、刚性基础主要包括那些基础（）A、钢筋混凝土基础、混凝土基础B、钢筋混凝土基础、砖基础、毛石基础C、钢筋混凝土基础、三合土基础D、混凝土基础、砖基础、毛石基础正确答案：D3、根据投影线之间的相互关系，可将投影分为（）。

A、中心投影和平行投影B、正投影和斜投影C、点投影和正投影D、中心投影和正投影正确答案：A4、按所用材料和受力特点，基础分为刚性和柔性两类，（）属于刚性基础。

A、钢筋混凝土筏形基础和条形基础B、砖基础和混凝土基础C、钢筋混凝土筏形基础和砖基础D、钢筋混凝土条形基础和砖基础正确答案：B5、下列有关踢脚构造，说法错误的是（）。

A、踢脚在设计施工时应尽量选用与地面材料相一致的面层材料。

B、踢脚的高度一般在120~150mm,有时为了突出墙面效果或防潮，也可将其延伸设置成墙裙的形式。

C、踢脚设置在外墙内侧或内墙两侧。

D、踢脚可以增强建筑物外墙的立面美观。

正确答案：D6、关于民用建筑高度与层数的划分的叙述，（）是错误的。

A、公共建筑不论层数超过24米者为高层B、10层及以上的住宅为高层C、公共建筑超过100米时为超高层D、住宅超过100米时为超高层正确答案：A7、当地下水位很高,基础不能埋在地下水位以上时,应将基础底面埋置在（）以下,从而减少和避免地下水的浮力和应响等。

A、最低水位20On1mB、最高与最低水位之间C^最高水位200mmD、最低水位50OnIm正确答案：A8、下列选项中，是建筑立面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的位置和尺寸C、外墙表面装修的做法D、门窗洞口、窗间墙等的平面尺寸正确答案：A9、图纸幅面，即图纸的基本尺寸，规定有（）种基本图幅，这些基本图幅有些还可以按要求加长。

《建筑构造与识图》习题库及答案建筑识图部分：一、单选题：（每题1分）1、表示为（B ）。

A.A号轴线之后的第三根附加轴线B.A号轴线之前的第三根附加轴线C.0A号轴线之后的第三根附加轴线D.0A号轴线之前的第三根附加轴线2、定位轴线应用（ D ）绘制。

A．中粗实线 B．细实线 C．虚线 D．细点划线3、定位轴线的端部圆圈直径为（A）A.10mmB.14mmC. 24mmD.没有要求4、定位轴线的端部圆圈线型为（C）A.粗实线B.中实线C.细实线D.细虚线5、横向定位轴线是从图纸的左下角开始用（A）表示。

A.从左往右用①-⑩等表示B.从上往下用A-G等表示C.从右往左用①-⑩等表示D.从下往上用A-G等表示6、在建筑平面图中，纵向定位轴线用拉丁字母并按（D）顺序编号A、从左向右B、从右向左C、从上向下D、从下向上7、对于（A），一般用分轴线表达其位置。

A.隔墙B.柱子C.大梁D.屋架8、房间的（ A）是指平面图中相邻两道横向定位轴线之间的距离。

A．开间 B．进深 C．层高 D．总尺寸9、、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（C）是不得用于轴线编号的。

A、H、K、ZB、I、O、QC、I、O、ZD、E、G、K10、指北针的圆圈直径宜为（C）。

A. 14mmB.18mmC.24mmD.30mm11、详图符号应以粗实线画出，直径为（B）mm。

A．12 B.14 C.16 D.1812、建筑物及其构配件在装修、抹灰以后表面的相对标高称为（ A ）。

A.建筑标高B.结构标高C.相对标高D.绝对标高13、总平面图中室外地面整平标高标注的是（D）。

A.建筑标高B.结构标高C.相对标高D.绝对标高14、相对标高的零点正确的注写方式为（A ）。

A. ±0.000B. -0.000C. +0.000D.无特殊要求15、相对标高是以建筑的（）高度为零点参照点。

A、基础顶面B、基础底面C、室外地面D、室内首层地面16、建筑剖面图及其详图中注写的标高为（ A ）。

完整版)建筑识图与构造试题及答案D．管道布置图E．排水接口图3、建筑工程的施工组织设计应包括( )。

A．施工方案B．安全生产方案C．物资采购方案D．质量控制方案E．环境保护方案4、建筑物的防水材料主要包括( )。

A．沥青防水材料B．聚氨酯防水材料C．水泥防水材料D．聚乙烯防水材料E．丙烯酸防水材料一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于16m，建筑总高度大于100m时为超高层建筑。

2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为框架结构。

3．一般建筑跨度30m以上的大跨度建筑采用空间结构。

4．建筑物的耐久等级为二级时其耐久年限为50~100年，适用于一般性建筑。

5．建筑物的设计使用年限为50年，适用普通房屋和构筑物。

6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限1小时以上的非燃烧体。

7．大型门诊楼属于二级工程等级。

8．模数60M的数值是6000mm，经常用于柱距或开间。

9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看建筑平面图。

10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是房屋的开间、进深。

11．下列选项中，不是建筑剖面图所表达的内容的是外墙表面装修的做法。

12．基础埋深不得过小，一般不小于300mm。

二.多选题(每小题3分,共12分)1、建筑物材料使用效果主要可从实用性、耐久性、经济性、装饰效果、环保性方面来评价。

2、室内排水施工图的组成主要包括排水平面图、纵断面图、系统轴侧图、管道布置图、排水接口图。

3、建筑工程的施工组织设计应包括施工方案、安全生产方案、物资采购方案、质量控制方案、环境保护方案。

4、建筑物的防水材料主要包括沥青防水材料、聚氨酯防水材料、水泥防水材料、聚乙烯防水材料、丙烯酸防水材料。

地下室层4.电动机、传动机构、轿厢5.采光、通风、美观四．判断题（FTFFTFTFFF）五．解释题1.伸缩缝是建筑物中为避免由于温度变化引起的热胀冷缩而设置的缝隙，可以缓解建筑物的变形和开裂。

《建筑识图与构造》期末考试试卷附答案一、填空题。

（共20空，每空2分，共40分）1.比例分为____________、____________和____________三种。

在建筑工程制图中，几乎全部选用___________。

2.点的投影仍然是_________。

3.组合体的组合类型有__________、__________和__________三种。

4.三面正投影的位置关系是以正立面图为准，平面图在它的_________方，侧立面图在它的_________方。

5.点A在V面上的投影用 __________表示，直线BC在W面上的投影用__________表示。

6.三面正投影图的投影规律是___________、___________、____________。

7.正投影的投射线相互_________，且_________于投影面。

8.在标注半径时，在半径数字前面应加注半径符号为__________。

9.字体的号数，即为字体的__________,汉字的字高不应小于_______mm。

二、单选（共10小题，每小题3分，共30分）1.直角三角形的正投影不可能是（）。

A. 点B.直线C.非直角三角形D.直角三角形2.三面正投影体系在展开时，规定（）。

A.H面保持不动B. V面保持不动C.W面保持不动D. H面、V面保持不动3.绘图铅笔有软硬之分，下列铅笔最硬的是（）。

A.HB.BC.2HD.2B4.图样上尺寸数字代表的是（）。

A.图样上线段的长度B.物体的实际大小C.随比例变化的尺寸D.图线乘比例的长度5. 三面正投影图中平面图反映形体的（）。

A.长度和宽度B.长度和高度C.宽度和高度D.空间角度6.下列圆弧尺寸的标注方法正确的是（）。

7.空间点A到（）的距离等于空间点A的X坐标。

A.H面B.V面C.W面D.轴测投影面8. 关于图纸标题栏说法不正确的是（）。

A.标题栏的长边有200mm或240mm两种尺寸B.标题栏可分为五个区C.标题栏设在图样的右下角或下部D.标题栏应设在图框的外侧9.体表面数最少的形体是（）A.三棱柱B.三棱锥C.圆锥D.球10.水平面在（）上的投影反映实形。

建筑识图与构造模拟考试题与答案一、单选题（共100题，每题1分，共100分）1.平面截切圆锥面时，平面平行于一条素线，则则截交线为（）A、圆形B、椭圆C、双曲线D、抛物线正确答案：D2.在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（）A、投影面垂直线B、一般位置直线C、投影面平行线正确答案：A3.三个投影均为斜直线的空间直线是（）。

A、一般线B、水平线C、侧平线D、正垂线正确答案：A4.阳台栏杆的高度，低层、多层建筑要求不低于 mm，中高层、高层建筑不低于 mm。

（）A、1050、1200B、1000、1100C、1050、1100D、1050、1300正确答案：C5.梁平法中的集中标注里（）是选注项。

A、梁顶面标高高差B、箍筋C、梁的编号D、梁的截面尺寸正确答案：A6.硅酸盐水泥的适用的适用范围是（）。

A、耐高温的工程B、大体积混凝土工程C、早期强度要求高的工程D、受海水侵蚀的工程正确答案：C7.涂刷冷底子油的作用是（）。

A、防止油毡鼓泡B、气密性、隔热性较好C、防水D、粘结防水层正确答案：D8.根据图上尺寸标注读取到尺寸数字为2500mm，比例为1:50，则实际长度为（）。

A、50mmB、2500mmC、1250mmD、5000mm正确答案：B9.一般抹灰包括水泥砂浆、混合砂浆及( )等。

A、干粘石B、花岗岩C、水刷石D、纸筋灰正确答案：A10.下列有关刚性防水屋面分格缝的叙述中，正确的是（）。

A、刚性防水层与女儿墙之间不应设分格缝，以利于防水B、分格缝的设置是为了把大块现浇混凝土分割成小块，简化施工C、分格缝可以减少刚性防水层的伸缩变形，防止和限制裂缝的产生D、防水层内的钢筋在分格缝处也应连通，以保持防水整体性正确答案：C11.当截平面倾斜于柱轴时，截交线为（）A、曲线C、椭圆D、圆正确答案：C12.屋顶上部的墙称为（）。

A、窗间墙B、外墙外侧墙山墙C、外墙D、女儿墙正确答案：D13.绝对标高是指（）。
