宁波通驰电器有限公司检验规程文件进货检验规程文件编号：TC/WI8.2-01-2011受控状态：编制：吴祖辉审核：尹成武批准：赵南迪2011-04-25发布2011-05-05实施宁波通驰电器有限公司发布1.目的为保证本公司产品质量符合国际，国标安全标准及顾客要求，对进货检验的原材料，外购外协件实行检验，特制定本检验规程。
2.适应范围适应于本公司所有主要原材料，外协件的进货检验。
3.检验规程3.1对于原材料的进货检验，除特殊说明外，均按照GB2828.1-2003规定。
进货检验（IQC）采用一般检查水平I，对外购外协件进行抽检。
检查严格度为正常检验一次抽样方案；3.2合格质量水平：除特别说明外，致命缺陷AQL=0，严重缺陷AQL=1.0，轻微缺陷AQL=4.03.3检验内容见下表：3.4当缺陷数不超过合格判定数AC时，应判此批合格；当大于合格判定数AC时，由主管判定收退。
3.5检验员接到仓库报检通知后，应尽快检验完毕。
3.6检验员对检验结果作出判断正确，及时出具《进货检验报告》。
3.7对于认证所要求的关键元器件（温控器、热保护器、开关、线路板、内部导线、电子冰胆、电热管、电机、电源线及电源线插头）供方应至少一年一次提供合格的外部检测机构的检测报告，以确认采购产品的持续稳定的能力。
确认检验的内容应该符合《电气电子产品强制性认证实施规则》中所对应的检测标准。
1.目的为使公司自制塑件质量保证符合顾客要求，对生产过程的塑件质量把关，特制定本检验规程。
2.适用范围适用于本公司所有自制塑件检验。
3.检验规程3.1巡回检验3.1.1 在塑件加工过程中，质检员应经常在塑件操作区做巡回检验，并填写巡检记录表。
3.1.2在巡检中，检验员应仔细观察操作者的作业方法，工装设备，工艺要求等方面情况。
如发现问题应及时指导操作者（或联系有关部门）加以纠正，避免发生不合格品。
3.2首检3.2.1更换模具，检验员必须进行首检并封样，首件由检验员确认合格后并填写首检报告，才可生产。
Q/NSW 02—2004前言温度控制器是我公司根据市场和用户需要而精心设计和开发的专为家用和类似用途的电热水壶配套使用的元器配件，它是由限温器和热切断器两部分组成，它是采用双金属片为感温材料，具有工作稳定、可靠、反应灵敏，水沸能自动切断，防干烧和最终熔断保险等多种功能。
为了贯彻执行《中华人民共和国标准化法》，确保和提高产品质量，特制定本企业标准。
本标准编制格式按照GB/1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》和GB1.3-87《标准化工作导则产品标准编写规定》所采用的计量单位均为法定计量单位。
本标准的要求、试验方法主要参考了GB14536.1-98《家用和类似用途电自动控制器通用要求》GB14536.10-96《家用和类似用途电自动控制器温度敏感控制器的特殊要求》等标准的规定，出厂检验采用GB2828-87《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》进行抽样。
本标准由宁波市鑫洋电器有限公司提出本标准起草单位为：宁波市鑫洋电器有限公司本标准主要起草人：宁波市鑫洋电器有限公司企业标准Q/NXY02—2004JXB温度控制器1范围本标准规定了温度控制器的要求、试验方法、检验规则、标志及包装、运输、储存。
本标准适用于本企业电热水壶使用的温控开关、热断路器、无绳连接器。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨,使用下列标准最新版本的可能性。
GB2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB14536.1-1998 家用和类似用途电自动控制器通用要求GB14536.10-1996 家用和类似用途电自动控制器温度敏感控制器的特殊要求3要求3.1产品的基本参数，额定交流电压230V，电流10A，频率50/60Hz。
3.2外观要求：3.2.1绝缘体不得有裂纹，凹陷，飞边等缺陷。

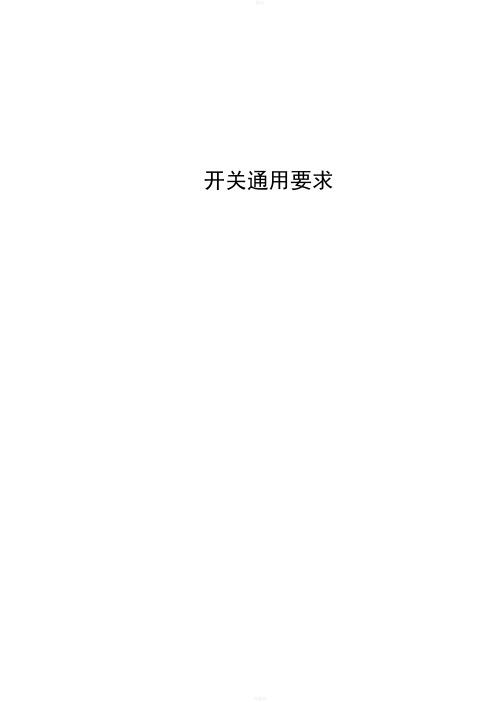

精品开关通用要求目次前言...................................................................................................................................................................... I I1 范围 (3)2 规范性引用文件 (3)3 一般术语和定义 (4)4 试验的一般条件 (4)5 外观 (5)6 尺寸 (5)7 标志与文件 (5)8 端子与端头 (8)9 结构 (10)10 防固体异物、防水和防潮： (11)11 接触电阻 (11)12 绝缘电阻和介电强度。
(11)13 耐久性 (13)14 机械强度 (14)15 电气间隙、爬电距离、固体绝缘 (14)16 着火危险 (16)17 防锈 (17)前言本标准是根据美的环境电器事业部产品用开关的质量要求而制定的，作为本事业部产品用开关检验规范的依据。
本标准由美的环境电器事业部测试中心提出和主要起草，经环境电器事业部标准化委员会审定通过。
本标准由美的环境电器事业部营运管理中心标准化管理模块归口和解释。
本标准替代Q/MH J031 025-2012主要更改内容——13.2条，耐久性测试，不低于10000次。
本标准主要起草人：曾招前/2012-7-20标准修改人：陈青莲2012-11-27标准化审查人：陈青莲/2012-11-27本标准审核人：李殿飞/2012-11-28本标准会签人：刘晓峰、柳金玉、陈忠瑶、廖启国、陈宝君/2012-11-29本标准批准人：向宝明/2012-12-03开关检验通用要求1 范围本标准作为环境电器事业部试验的规范依据，规定了本企业产品用开关试验方法。
本标准适用于产品用开关的所有型号（以下简称开关）。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
Q/NSW 02—2004前言温度控制器是我公司根据市场和用户需要而精心设计和开发的专为家用和类似用途的电热水壶配套使用的元器配件，它是由限温器和热切断器两部分组成，它是采用双金属片为感温材料，具有工作稳定、可靠、反应灵敏，水沸能自动切断，防干烧和最终熔断保险等多种功能。
为了贯彻执行《中华人民共和国标准化法》，确保和提高产品质量，特制定本企业标准。
本标准编制格式按照GB/1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》和GB1.3-87《标准化工作导则产品标准编写规定》所采用的计量单位均为法定计量单位。
本标准的要求、试验方法主要参考了GB14536.1-98《家用和类似用途电自动控制器通用要求》GB14536.10-96《家用和类似用途电自动控制器温度敏感控制器的特殊要求》等标准的规定，出厂检验采用GB2828-87《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》进行抽样。
本标准由宁波市鑫洋电器有限公司提出本标准起草单位为：宁波市鑫洋电器有限公司本标准主要起草人：宁波市鑫洋电器有限公司企业标准Q/NXY 02—2004JXB温度控制器1范围本标准规定了温度控制器的要求、试验方法、检验规则、标志及包装、运输、储存。
本标准适用于本企业电热水壶使用的温控开关、热断路器、无绳连接器。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨,使用下列标准最新版本的可能性。
GB2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB14536.1-1998 家用和类似用途电自动控制器通用要求GB14536.10-1996 家用和类似用途电自动控制器温度敏感控制器的特殊要求3要求3.1产品的基本参数，额定交流电压230V，电流10A，频率50/60Hz。

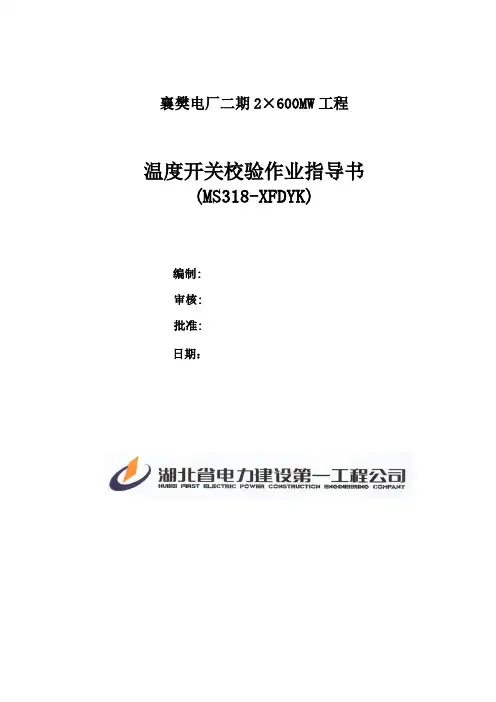

襄樊电厂二期2×600MW工程温度开关校验作业指导书(MS318-XFDYK)编制:审核:批准:日期：目录1. 编制依据 (2)2. 作业条件和设备特点 (2)3.作业进度和作业量 (2)4. 资源配置 (3)5. 试验程序和方法 (3)6. 质量要求和控制标准 (4)7. 安全、环境措施 (4)8. 验收记录 (5)9. 附录 (5)1. 编制依据1.1 《火电工程施工组织设计导则》1.2 《电力建设施工及验收技术规范SDJ279-90》热工仪表及控制装置篇1.3 《火电施工质量检验及评定标准》热工仪表及控制装置篇1.4 《火力发电厂基本建设工程启动及验收规程96版》1.5 《电力建设安全施工管理规定》1.6 襄樊电厂二期2×600MW工程中南电力设计院相关图纸资料1.7 襄樊电厂二期2×600MW工程相关设备制造厂厂家图纸资料1.8 HEPEC相关《质量文件》和《程序文件》2. 作业条件和设备特点2.1作业条件:设备到货满足设计要求和现场实际要求。
环境温度(20±5)℃。
相对湿度45%~75%。
供电电源波动范围±1%（ 220V，50Hz）。
2.2设备特点:温度开关是温度控制仪表，温度流体介质经传感元件传递作用后，触动微动开关，输出开关量控制接点。
由于温度开关的输出一般都用作工艺系统报警、联锁、保护等重要、关键控制，因此温度开关的试验或整定要求试验人员保持高度的注意力，细心、耐心，并具备熟练的操作经验和技能，严格、精密地完成设定值的整定。
3.作业进度和作业量3.1作业进度：安装前全厂所有温度开关必须完成设定值的整定或试验来核实其合格性，这项工作必须在仪器仪表实验室或现场专用的仪表试验区进行。
根据工程的实际进度，对每一个温度开关，其具体的校验时间计划由它所在系统的实际安装进度而确定。
3.2作业量：本工程2×600MW 机组中5#机组，甲供和厂供所有的温度开关的具体数量、类型，根据设备供货合同所确定的设备清单来决定。
PACK车间制程检验规范1、目的：指导包装IPQC对包装车间各工序进行巡查及监督，及时发现和预防不合格品的产生，并防止不合格品流入下一道工序，从而保证品质。
2、所用仪器和工具：钢尺、万用表、游标卡尺、温度计、自制夹具。
3、检查方法：按IPQC岗位操作准则、作业指导书、包装生产工艺及检验标准对车间内各工序进行巡回抽样检验及监督。
1、组排方式符合工艺标准，且正负极方方式组排目测方向外观5PKS/人/h向、复合镍带方向正确；2、组排中要求双面胶或胶水用量适当，无胶水溢流在电池表面；3、要求组排的电池平整，无翘起，无明显错位。
抽检时有1PCS不良及时提醒加垫青光目测纸尺寸外观5PCS/人/h1、尺寸符合工艺要求，粘贴位置正确，不歪斜，不脱落。
2、青光纸不漏贴。
作业员要求更正，将这一小时电池返工重检，并做质量记录。
贴高温胶布目测位置尺寸外观1、按工艺要求的尺寸裁取镍带。
裁镍带目视镍带套热钢尺缩尺寸外观5PKS/人/h2、按工艺要求的长度裁取热缩管。
3、热缩管套镍带，要求位置正确，热缩后热缩管收缩平整、无皱折、收缩良好，不脱落。
1、锡点平滑，位置正确，无锡尖、锡泡过镍带、引线上锡目测位置外观大现象，;5PCS/人/h2、引线上锡时，锡点上在引线外露部分，不允许烧伤引线其它部分，不允许引线内部铜线外露。
1、按作业指导书和工艺要求操作。
2、烙铁留在线路板上的时间不超过5秒，线路板上锡目测位置外观上锡过程中不能用烙铁碰到其它任何5PCS/人/h元件，且不允许把锡点滴在线路板其它元件上。
3、锡点位置必须不能超过焊盘要求的位置。
位置电池点焊镍带目测方向外观牢固性位置TQC点焊目测方向外观牢固性10PCS/人/h5PCS/人/h4、锡点圆滑无毛刺。
1、点焊位置、点焊点数、镍带方向、镍带外露长度按工艺要求执行；2、焊接牢固，无虚焊，镍带炸火、烧穿、断裂、严重焊凹底等现象；抽检5只中有1只不良时,立即停止生产并对设备进行检修,再对该设备评估,合格后开始生产，将这一小时电池返工重检。
编制部门编制日期ABC 13C一致性检查《元器件清单》√S-31绝缘耐压耐压测试仪√S-32★爬电距离和电气间隙卡尺√1次/年01★外壳材料/触点报告√1次/年1尺寸卡尺√S-31.01★端子与封盖铆接力推拉力计√1次/年12★单件跌落实操√1次/年13插拔力推拉力计√S-31插片端子应无损坏及影响使用的弯曲，且绝缘物无破坏；不会导致功能性的问题。
使端子承受轴向力10Kg、径向力4Kg、 封盖能承受径向力10Kg，10S，试验后。
无妨碍温控器正常工作的损伤，工作温度偏差：100℃以下为±3℃，100℃以上为（标称值±3%）℃；泄漏电流≤0.5mA，绝缘电阻10M Ω以上，接触电阻小于100m Ω。
将试样从1000mm高处自由下落在水泥地板上， 上下左右前后6面各1次后。
见附表拉力计测量xxxx电器有限公司-测试中心二、安规检查№检查项目判定基准检查方法检查工具缺陷分类抽样水平AQL一、关键元器件一致性检查对照《关键元器件清单》、配件承认样品，检查一致性对照《元器件清单》2000Vac/50Hz/60S,漏电流≤0.5mA且不出现击穿和闪络现象。
用500VDC测量绝缘，非带电部件与带电部件之间绝缘电阻应大于100M Ω。
连接在一起的全部带电零件与铝壳之间触点固定片与上下金属固定板间瓷柱的厚度≥4mm；触点间隙≥0.15 mm。
卡尺测量三、材质检查厂家提供材质证明材料（含签字、盖章）厂家每年度提供一次材质证明四、尺寸检查符合图纸规格要求卡尺测量五、机械强度编制部门编制日期ABC xxxx电器有限公司-测试中心№检查项目判定基准检查方法检查工具缺陷分类抽样水平AQL1★接触电阻低电阻测试仪√1次/年1.02★温度特性恒温油槽√1次/年 1.01适配实操√S-31.01外观目测√II 1.52标示目测√II 1.0应有相认证（CQC、UL、VDE等认证）、产品型号、温度标识、额定电压电流和厂家标识。
標題：跳掣測試標準
1測試項目:
1.1跳掣的動作溫度測試.
注: 有關跳掣的動作溫度在日本規格中的英文名稱為Functioning Temperature,而在UL、CSA 或VDE中,其英文名稱為Opening Temperature.
2測試方法:
2.1跳掣的動作溫度測試步驟:
2.1.1按下圖依次接好線,並將跳掣完全浸沒在32#機油中,記錄下電阻值,然后放入烘箱
加熱,烘箱溫度設置比跳掣動作溫度低10℃左右;當跳掣溫度達到設定之爐溫后,慢
慢調節爐溫,使跳掣溫度約以每分鐘1℃的速度上升.
2.1.2當電阻表顯示跳掣已斷開,溫度表上顯示的溫度為跳掣的動作溫度.
○1溫度表
○2熱偶線
○3跳掣
○432#機油
○5容器
○6烘箱
○7電阻表(數字式)
3合格標準:
3.1跳掣的動作溫度不超過圖紙上要求的範圍;
3.2跳掣的電阻不允許超過50mΩ;
3.3在2.1.1及2.1.3中所測得的電阻值差不能超過4 mΩ.。
