施耐德ATV61/71变频器问题锦集1、ATV61，71欠压管理中欠压故障电压与欠压保护电压有什么区别？欠压故障电压对应欠压管理功能（USB），即达到故障电压，可以选择R1故障继电器动作或分配给其他逻辑输出或继电器发出报警信号。
2、ATV71变频器的TCC为三线控制，控制通道是HMI，为什么按下启动时一直显示NST而无法启动？因为即使是HMI控制，三线控制的停止信号对变频器仍然有效。
需要将LI1与+24短接。
3、为什么ATV61变频器设置AI2端子时，无法设置成功？因为ATV61变频器出厂设置时，AI2端子已经被设置为给定4、ATV61/71变频器如果加装可选卡对变频器的发热有什么影响？ATV61/71变频器每加装一张可选卡变频器的耗散功率会增加7W。
5、ATV61/71变频器热状态THD是用一个百分数表示的，这个数值与实际温度是什么对应关系？60 % => 50°C70 % => 60°C90 % => 80°C118 % => 100°C6、ATV61/71宏设置时如何才能改变宏选项？设置时需要2秒钟以上的确认时间。
7、用户反映ATV71HC40N4变频器的输入电源端，有两个端子L1A、L2A、L3A和L1B、L2B、L3B，拿万用表量，两组端子相互不通，为什么？是否可以只接一组端子？因为ATV71HC40N4和ATV71HC50N4内部有两个整流桥，8、ATV61变频器恢复出厂设置以后，给起动命令，电机没有按照给定速度运行，而是直接运转到50Hz，为什么有时会出现这种情况?原因是恢复出厂设置并不会改变宏配置，在恢复出厂设置之前，已经设置了"PID调节"宏配置，那么就会出现上述情况。
如果不需要PID调节功能，可以手动将宏配置改为"标准起/停"，上述现象就不会出现；如果使用PID调节功能，注意给变频器反馈信号，也不会出现上述现象。
施耐德ATV31变频器常见故障作者：佚名日期：2011年01月13日来源：本站原创浏览： 251 次我要评论(0)施耐德ATV31H系列通用变频器常见故障维修交流变频调速技术是强弱电混合、机电一体的综合性技术，既要处理电能的转换，又要处理信息的收集、变换和传送，因此它的共性技术分成功率转换和弱电控制二部分。
印染企业是高能耗单位，由于变频器节电效果显著，调速方便，输出特性好等优点，目前被广泛应用。

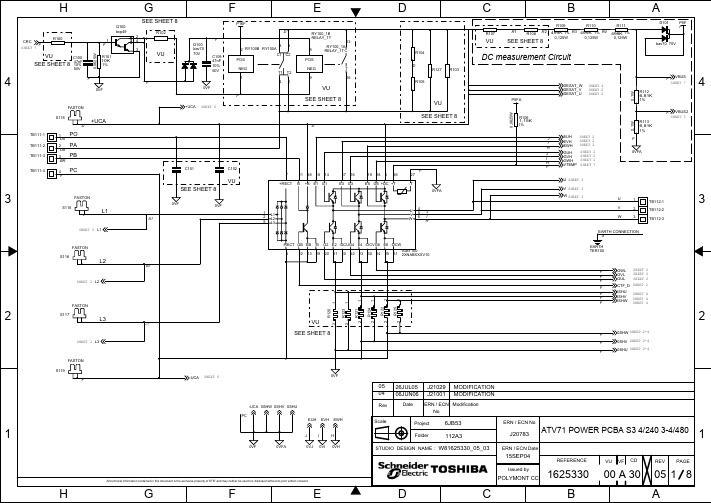

现就本公司应用最多的施耐德ATV31H 系列变频器的原理和常见故障作如下介绍：线路原理分析：1.主回路施耐德ATV31H系列通用变频器采用的是交-直-交电压型变频方式，其主回路包括整流线路、滤波及储能线路、能耗制动、直-交逆变由以下几个部分组成（其原理图见图1）。
图1⑴整流部分三相整流部分由六只整流管组成整流桥，将电源的交流电全波整流成直流，如果电源的电压为Ui，则全波整流后平均直流电压Ud的大小为：Ud=1.35×Ui三相电源的线电压为380V，则全波整流后的平均电压为Ud=1.35×Ui=1.35×380=513V由于施耐德ATV31H系列整流器均在模块内部，损坏后只能整体更换。
整流器的好坏可以用万用表电阻挡测量。
⑵滤波部分电容C1和C2是将整流后的脉动直流电滤平电压纹波并储能。
变频器功率越大所配备的电容容量越大。
施耐德ATV31变频器的部分型号电容配置见下表：变频器型号变频器功率电容容量（μF）电容数量（只）总容量（μF）ATV31H075N4A0.75KW390 2 780ATV31HU15N4A 1.5KW550 2 1100ATV31HU22N4A 2.2KW550 2 1100ATV31HU55N4A 5.5KW390 8 3120ATV31HU75N4A7.5KW550 8 4400有如下情况时，要检查电容是否损坏：当容量下降到80%时就要更换电容。
使用四年以上的变频器要检查容量是否下降。
施耐德变频器是由法国施耐德电气集团研发、制造和销售的知名变频器品牌。
以其稳定的性能、丰富的组合功能、良好的动态特性、超强的过载能力以及无可比拟的灵活性，在变频器市场占据着重要的地位。
广泛应用于各工业领域，尤其在电梯、纺织、机床、起重运输和港口等行业。
施耐德变频器常见故障分析及维修:1、键盘面板LCD显示：OCF过电流,一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)。
2、键盘面板LCD显示：OPF故障变频器缺相。
（1）电机功率要接近变频器功率。
施耐德大功率带小电机或不带电机，均要将FLT菜单中OPL改为NO。
（2）电流检测电路故障。
（3）变频器的模块有问题。
3、键盘面板LCD显示: OSF报警输入过电压。
变频器出现“OSF”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。
另外在启动时用万用表测量一下中间直流电压，若测量仪表显示电压与操作面板LCD显示电压不同，则变频器的检测电路有故障。
4、施耐德变频器开机显示SCF报警变频器输出短路或接地故障(1)如果是运行中出现SCF。
有两种可能。
检测办法，将电机线拆除，直接启动变频器，如果仍然报INF故障，说明是变频器故障。
如果没有INF故障，而出现PHF故障，说明不是变频器问题，是电机对地短路。
(2)如果是运行中出现SCF，并确认是变频器故障，也有两种可能，一种是IGBT损坏，一种是出线检测CT（在变频器右下角)有问题。
可以通过更换CT来确认。
(3)如果上电就报SCF，有两种可能。
1、电源板上接插件松动，请重新插过；2、如重新插过并上电后仍然有故障，那就是电源板坏了，需更换。
5、键盘面板LCD显示: PTC温度故障.变频器内部，感温元件，用万用表测量，是不是通的，PTC,都是银合金的标称，如PT100、就是电阻98-100欧，容易断。
2016/10/28 阴本周三，塑件供风设备风机变频器故障，显示编码：NLP，无直流主电源。
设备：施耐德变频器ATV61HD75N4 75KW故障现象：启动风机设备，变频器报警NLP。
之前设备正常使用，但在一个月前设备出现过STP自由停机报警，联系施耐德厂家解释为外围电气故障造成，经过更换外围电器，情况时好时坏，在九月份中心故障不再出现。
维修过程：1.本次报警NLP无直流侧电源，测量PO、PC端电源为163v，应为550v-600v之间。
拆开变频器，检查所有板路、接线无松动，无发黑部件，联系施耐德厂家，确定需要厂家派人维修。
厂家要求帮忙测量以下参数已确认损坏的部件，测量如下：需要更换部件如下：新变频器报价为22172元。
通过公司商定，购买新变频器。
第三天，变频器到货，先通过中文界面控制盘考出原变频器参数，然后安装新变频器并将参数考入。
但在安装新变频器后，设备无法上电，控制柜界面显示变频器故障，以为变频器安装有问题，又重新检查接线，无问题后再试，故障依旧。
通过观察，发现PLC的变频器启动信号有输出，而变频器入相电源侧接触器不吸合，量plc输出端得知无220v电源，检查电源保险，发现2A保险损坏（应该是巧合），更换保险，故障消失，变频器上电。
将参数考入，启动设备，没问题。
2.这次故障前，发生的STP报警，可能与这次故障有关。
此故障报警阶段，每天报警3-4次，报警后都能开启风机，只有极个别的头几次出现连续无法开启的状态。
通过联系施耐德客服，了解到STP自由停机故障是由外围信号瞬间丢失造成的，我们更换了控制变频器开启的OMRON MY2NJ 220V继电器、继电器底座、电源侧的施耐德Tesys D LC1D150接触器，反复检查接线，变频器拆除检查控制板接线及压线端子，在处理的过程中，有时处理后当天就不发生故障，或者后一天也工作正常，就到怀疑plc和变频器本身了，因为瞬间掉电这种事不好检测。
到了9月中旬故障不再出现了。
