施耐德变频器调试步骤(图文并茂)

施奈德变频器调试步骤一、基本设置首先从操作模式选择Sin，然后依据以下字母调试。

1、tcc[2/3线控制]—选用2线控制，注：不用修改。

变频器默认！2、CFG[宏配置]步骤如下：CFG---Hst(提升宏),<按住ENT 2秒，闪烁一下为设定好>3 、bfr(标准电机频率)选择50Hz(变频默认)4、nPr（电机额定电压）电机铭牌上给出的电机额定功率。

5、Uns(电机额定电压)电机铭牌上给出的电机额定电压。

6、ncr（电机额定电流）7、Frs(电机额定频率)8、nSp (电机额定速度)9、tFr(最大输出频率)10、ACC(加速时间，变频默认3秒。

可根据现场情况设定)11、dEC(减速时间，变频默认3秒。

可根据现场情况设定)12、LsP(低速频率)，(设置5Hz, 可根据现场情况设定)13、HsP(高速频率，设置50Hz)二、选择电机控制模式Ctt[电机控制类型]参照第69页。

起升设置CUC.运行设置UUC.三、输入端子功能设置设置步骤如下：FUN—PSS-PS2: 设置LI3.PS4：设置LI4.PS8: 设置LI5PS16:设置LI6注意：在设置前PS2.PS4端子功能被占用，先要把这两个功能选择No.再设置。

具体步骤如下：进入FLT 模式---rst选择No.进入FLT模式—EtF选择NO.四、输入频率设置设置步骤如下：FUN-PSS-SP2:设置15HzSP4:设置25HzSP8:设置40HzSP16:设置50Hz五、开始自整定步骤：Sin—tUn—选择YES六、选择运动类型设置步骤如下：FUN—bstHOr[水平移动]注：大小车选UEr[垂直升降]起升用。

七、制动设置参照155页和160页根据现场情况调试。

西门子变频器参数调试6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置 P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

施耐德ATV71变频器调试指南第一部分接线一．电气控制图：1．主回路2．控制回路3．编码器二．端子位置图：1．功率端子分布：ATV71-HD95N4 ATV71-HD95N4（输入电抗器）ATV71-HD45N4/ ATV71-HD55N4 ATV71-HU75N42．控制端子位置图：3．编码器卡安装图三．接线注意事项：1．各功率端子和控制端子一定要安装紧固；1．1 动力直流母线端子PO--PA+之间的短接铜片一定要保持紧固；1．2 控制端子的PWR--+24V之间的短接片一定要保持连接，否则变频器将显示状态PRA 并且不能正常输出。

1．3 如用AI1+和AI1-做双极性给定，请去掉AI1-和com之间的短接片。

2．请可靠连接各保护地和屏蔽地。

第二部分用中文图形终端编程一．中文图形编程操作终端界面二．菜单结构1．主菜单注：所有的参数调整都在 1 变频器菜单中进行，其它的主菜单都是辅助功能。

这些需要在使用中灵活掌握，慢慢积累经验。

2．变频器菜单注：变频器菜单中有关调试主要菜单是1.1 到 1.8 。

我们暂时也仅仅涉及一些主要的菜单和参数。

其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。

三．调试的步骤第一步，设置简捷的起停控制设置端子与面板切换功能键（命令菜单）：在命令菜单，找到最后一个参数：F4键分配：设置其功能为 T/K，即为端子控制（Terminals）与图形终端控制(Kepad)切换。

这样按F4键可以切换用端子控制起停或图形终端控制起停。

端子控制有效时，起停命令来自LI1, LI2的逻辑端子的输入，这时变频器图形终端首行显示的第二个位置显示TERM；图形终端控制激活时，按图形终端上的RUN, STOP，FWD/REV键可以控制变频器的正反转，旋转导航键（浏览鼓轮）改变频率给定这时图形终端首行显示的第二个位置显示HMI。

此设置的目的是为了便于手动试运转。

正常运行时，应采用端子控制。

(常熟工厂为设置)。

施耐德变频器参数设置说明
一、操作方法及菜单
施耐德变频器旋转旋钮改变参数数值大小，按下旋钮进入下一级菜单或确定，按ESC键返回上一菜单。

变频器有9个子菜单，进入后可更改相对应参数。

这9个子菜单分别为：REF- [速度给定]、SET-[设置]、drC-[电机控制]、I-O-[输入输出配置]、CtL-[命令]、FUN-[应用功能]、FLt-[故障管理]、CON-[通讯]、SUP-[监控]。

二、具体设定步骤
2、进入命令菜单CTL ,设置Fr 1为AIU1；频率面板给定
3、进入电机控制菜单 DrC- ，设置nCr 为；电机额定电流
4、电机控制菜单 DrC- ，设置tFr 为100Hz ；电机最高频率
5、进入设置菜单 SEt- ，设置ACC为1s，dEC为，LsP为10Hz，HsP为60Hz，ItH为。

6、进入速度给定菜单 rEF- ，再按下旋钮进入AIUI界面，旋转旋钮即可选定频率。

频率关系为 (x/2+10)Hz。

7.断电将拨码开关调为SOURCE。

8.按8米/分钟的速度设置三级的变频器参数初始值设为：
A级
B级
C级
B级上层
1。

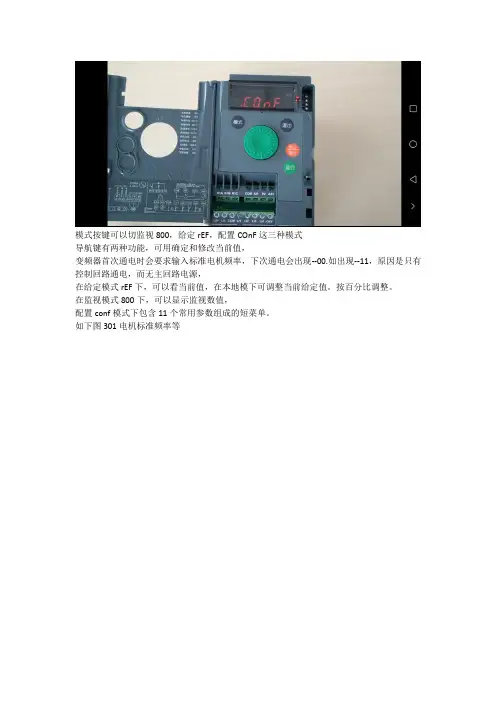

模式按键可以切监视800，给定rEF，配置COnF这三种模式导航键有两种功能，可用确定和修改当前值，变频器首次通电时会要求输入标准电机频率，下次通电会出现--00.如出现--11，原因是只有控制回路通电，而无主回路电源，在给定模式rEF下，可以看当前值，在本地模下可调整当前给定值。

按百分比调整。

在监视模式800下，可以显示监视数值，配置conf模式下包含11个常用参数组成的短菜单。

如下图301电机标准频率等101存储客户参数配置102为出厂恢复客户配置菜单100为宏配置菜单200为输入输出菜单300为电机配置菜单400给定即命令菜单500功能菜单600故障检测管理菜单700通讯菜单full为全部ATV310MODBUS通迅参数设置支持MODBUS通讯协议，可以通过控制端侧的RJ45连接plc通讯，变频器通讯参数与PLC参数设置一致，进入操作如下：按导航键进入ref--模式键--conf--full. 按导航键找到通信菜单700.进入701，为MODBUS通讯地址，如设为默认的off，即通讯被禁止，可调整的数值为1-247.选择相应的参数，702为波特率参数，24代表4.8k.28代表9.6k.32代表19.6 k，36代表38.4k.选择相应参数按导航键确认，703为MODBUS格式设置参数，02代表8O1.03代表8E1.04代表8N1.05代表8N2.选择相应参数按导航键确认，704为MODBUS超时设置，如果在设定的时间内变频器未收到任何MODBUS请求，则认为故障，按导航键进入10s或其它时间，设置范围在0.1-30s.确认。

断电重启，参数生效。

接线端子R1A为常开触点，R1B为常闭触点，R1C为公共端，当参数205 R1分配选默认参数01时R1A为高电平，R1C为低电平，当205选为22时R1A为低电平R1C为高电平。

com为模拟量输入公共端，AI为模拟量输入，AO为输出，5伏是变频提供的5伏电源，用于给电位器供电，LO+为集电极逻辑输出端口，LO－为发射极逻辑输出公共端，这两个端口的用法如下图所示，当变频器运行时基极得电，电流从LO+流向LO－，提供了4个逻辑输出端子，为LI1.LI2.LI3.LI424伏端子是变频提供了逻辑输入电源，用于为端子供电。

施耐德变频器通用参数设置步骤 - 变频器_软启动器施耐德ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到预备状态（显示rdY）。

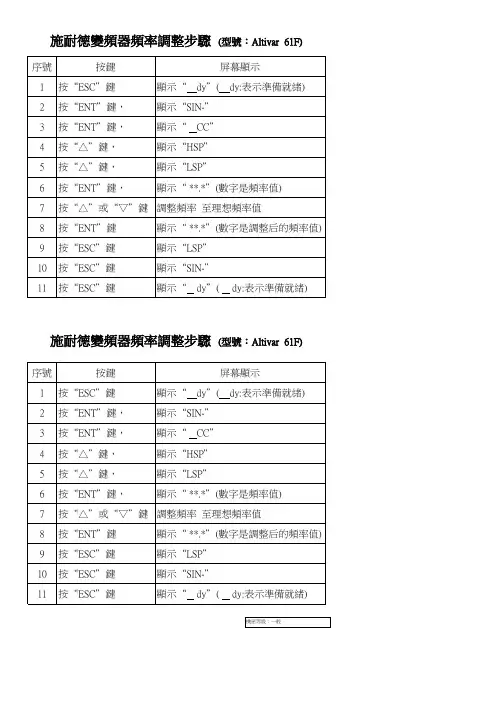

参数设置完毕，如下流程图所示。

其他参数的设置可参照这个流程。

具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。

对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置爱护类参数5、依据把握要求定义规律端子6、依据工艺或负载要求设置通用参数7、试运行，依据运行状况调整变频器把握参数下面对上述步骤进行具体讲解。

1、宏配置：针对不同负载的把握要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简洁启动菜单”下修改。

如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。

2、设置电机铭牌数据在“1.1简洁设置”或“1.4电机把握”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。

3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

具体操作为：进入“1.1简洁设置”或“1.4电机把握”菜单，进入自整定（tUn）参数，选中“恳求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。

施耐德变频器参数设置施耐德变频器参数设置施耐德变频器参数设置步骤1. 电机热保护⑴.按ENTER键，进⼊SET菜单，连续按下移键，直到后⼊个参数⼊录（ITH）,输⼊参数，参数为：电机额定电流×1.2(额定电流以电机铭牌上的为准)。

2. 电机控制菜单drc 按ESC键，退出SET菜单，按下移键，进⼊电机控制菜单（drc）,设定以下参数。

①按ENTER键，进⼊标准电机频率（bFr）,⼊般设置数值不改变，为⼊家设置的50HZ;②按ESC键，退出bFr，按下移键，进⼊铭牌给出的电机额定电压（Uns），设置电机铭牌上给定的参数；③退出bFr，进⼊铭牌给出的电机额定频率（FrS），设置相应电机参数；④退出FrS，进⼊铭牌给出的电机额定电流（nCr）,设置相应参数；⑤退出nCr，进⼊铭牌给出的电机额定速度（nSp）,设置相应参数；⑥退出nSp，进⼊铭牌给出的功率因素（Cos Phi），设置相应参数。

3. I/O菜单①进⼊I/O菜单系列，按ENTER，进⼊2线/3线控制（tCC），查看控制配置是否是2线控制。

2C=2线控制；3C=3线控制；loc=本机控制②退出tcc，进⼊模拟/逻辑输出AOC/AOV，选择电机电流项（ocr或者可能是OFr）。

注意：20mA或10V对应于两倍的变频器额定电流。

4.控制菜单Ctl 进⼊配置给定1（Fr1），查看是什么配置，正常我们是以（A13：模拟输⼊A13）为主变频器启动：进⼊I/O，之后进⼊2线/3线控制（tCC），按下loc，退出到rdy，然后按RUN，即可运⼊，退出按STOP/RESET通常施耐德变频器需要通讯时，设置参数如下：I/O : TCC=2CCTL : LAC=L3FR1=NDBFR2=NORFC=FR1CHCF=SEPCD1=TERCD2=NDBCON : ADD=具体地址（舍弗勒加热炉⼊带地址为1，油槽⼊带地址为3）TBR=9.6TFO=8N1TTO=30FLT : RSF=LI6SLL=NO。

施耐德变频器通用参数设置步骤施耐德ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。

参数设置完毕，如下流程图所示。

其他参数的设置可参照这个流程。

具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。

对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。

1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。

如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。

2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。

3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。
