施耐德ATV31系列变频器常见故障维修

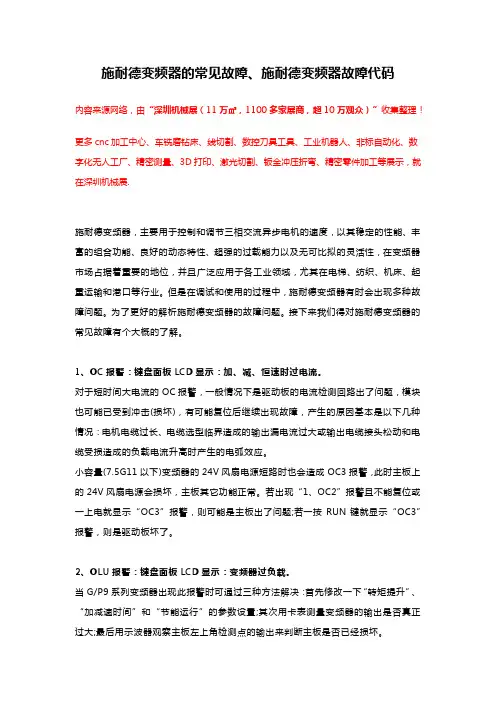

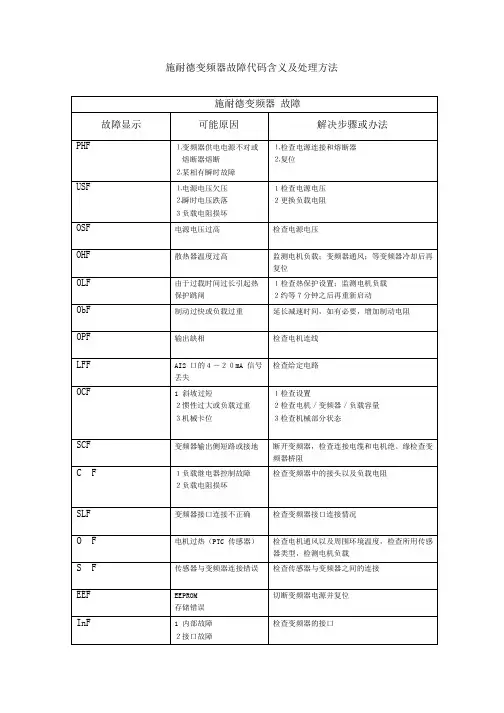

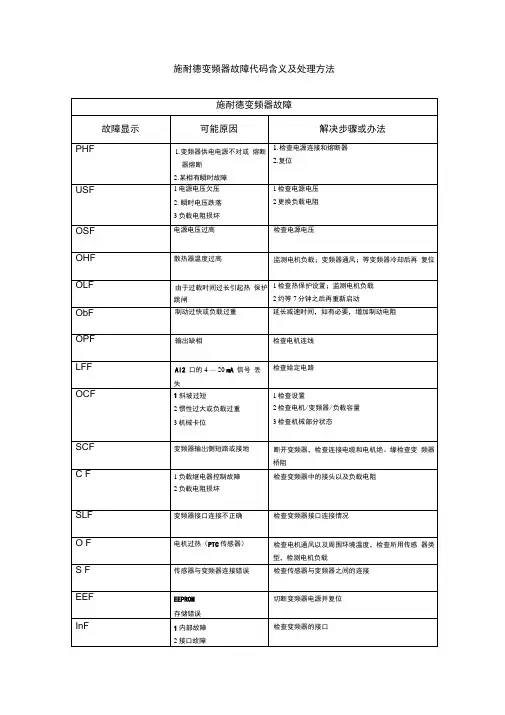

施耐德变频器的常见故障、施耐德变频器故障代码内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.施耐德变频器，主要用于控制和调节三相交流异步电机的速度，以其稳定的性能、丰富的组合功能、良好的动态特性、超强的过载能力以及无可比拟的灵活性，在变频器市场占据着重要的地位，并且广泛应用于各工业领域，尤其在电梯、纺织、机床、起重运输和港口等行业。

但是在调试和使用的过程中，施耐德变频器有时会出现多种故障问题。

为了更好的解析施耐德变频器的故障问题。

接下来我们得对施耐德变频器的常见故障有个大概的了解。

1、OC报警：键盘面板LCD显示：加、减、恒速时过电流。

对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况：电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。

小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。

若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板坏了。

2、OLU报警：键盘面板LCD显示：变频器过负载。

当G/P9系列变频器出现此报警时可通过三种方法解决：首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。

3、OU1报警：键盘面板LCD显示:加速时过电压。

当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

施耐德ATV31变频器常见故障作者：佚名日期：2011年01月13日来源：本站原创浏览： 251 次我要评论(0)施耐德ATV31H系列通用变频器常见故障维修交流变频调速技术是强弱电混合、机电一体的综合性技术，既要处理电能的转换，又要处理信息的收集、变换和传送，因此它的共性技术分成功率转换和弱电控制二部分。

印染企业是高能耗单位，由于变频器节电效果显著，调速方便，输出特性好等优点，目前被广泛应用。

现就本公司应用最多的施耐德ATV31H 系列变频器的原理和常见故障作如下介绍：线路原理分析：1.主回路施耐德ATV31H系列通用变频器采用的是交-直-交电压型变频方式，其主回路包括整流线路、滤波及储能线路、能耗制动、直-交逆变由以下几个部分组成（其原理图见图1）。

图1⑴整流部分三相整流部分由六只整流管组成整流桥，将电源的交流电全波整流成直流，如果电源的电压为Ui，则全波整流后平均直流电压Ud的大小为： Ud=1.35×Ui三相电源的线电压为380V，则全波整流后的平均电压为Ud=1.35×Ui=1.35×380=513V由于施耐德ATV31H系列整流器均在模块内部，损坏后只能整体更换。

整流器的好坏可以用万用表电阻挡测量。

⑵滤波部分电容C1和C2是将整流后的脉动直流电滤平电压纹波并储能。

变频器功率越大所配备的电容容量越大。

施耐德ATV31变频器的部分型号电容配置见下表：变频器型号变频器功率电容容量（μF）电容数量（只）总容量（μF）ATV31H075N4A0.75KW390 2 780ATV31HU15N4A 1.5KW550 2 1100ATV31HU22N4A 2.2KW550 2 1100ATV31HU55N4A 5.5KW390 8 3120ATV31HU75N4A7.5KW550 8 4400有如下情况时，要检查电容是否损坏：当容量下降到80%时就要更换电容。

使用四年以上的变频器要检查容量是否下降。

施耐德变频器维修
一、引言
施耐德变频器作为一种常见的电气设备，在工业生产中扮演着至关重要的角色。

然而，变频器难免会出现故障，而及时有效地进行维修则显得尤为关键。

本文将介绍施耐德变频器的维修方法。

二、常见问题及故障判定
1.电源问题：变频器无法启动或显示异常。

2.过载问题：变频器在正常负载情况下出现过载。

3.散热问题：变频器发热过高导致性能下降。

三、维修方法
3.1 电源问题
•检查电源线路：检查电源线路是否接触良好，并确保电压稳定。

•检查电机：检查电机是否正常运转，如电机故障需及时更换或修理。

3.2 过载问题
•降低负载：可以通过减小负载或调整负载类型来解决过载问题。

•检查参数设置：检查变频器的参数设置是否合理，调整参数以适应实际负载。

3.3 散热问题
•清洁散热部件：定期清洁变频器的散热部件，保持散热效果良好。

•增加散热模块：如有可能，增加散热模块以提高散热效率。

四、预防措施
1.定期检查：定期检查变频器工作状态，发现问题及时处理。

2.保持清洁：保持变频器周围环境清洁，防止灰尘积聚影响散热效果。

3.合理使用：避免频繁启停以减小负载冲击，延长变频器寿命。

五、结论
通过本文的介绍，我们了解了施耐德变频器的常见故障及维修方法，以及预防
措施的重要性。

在生产中，保持变频器的正常运转对提高生产效率意义重大，因此我们应该定期对变频器进行维护和检修，以确保其稳定高效地工作。

20个施耐德变频器基本故障，产生原因和解决方法，老电工全
告诉你
变频器在现在的工业生产应用中非常普遍，几乎电动机的调速，运转，恒压供水系统等很多的地方都离不开变频器，随着变频器的普及使用，相应的，对于电力维护人员的要求也水涨船高，很多地方的电力维修人员都需要懂变频器，因此了解和熟悉变频器的常见故障，产生故障的原因以及故障的解决方法很重要，下面我们就以施耐德变频器为例，来具体看看变频器常见的故障，产生故障的原因以及具体的解决方法：。

施耐德变频器常见故障原因及处理方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、电源故障1. 原因：输入电压不稳定或电源线连接不良。

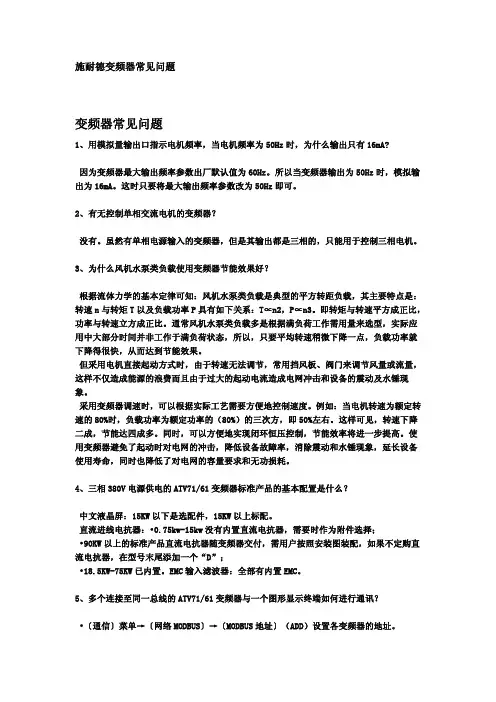

施耐德变频器常见问题变频器常见问题1、用模拟量输出口指示电机频率，当电机频率为50Hz时，为什么输出只有16mA?因为变频器最大输出频率参数出厂默认值为60Hz。

所以当变频器输出为50Hz时，模拟输出为16mA。

这时只要将最大输出频率参数改为50Hz即可。

2、有无控制单相交流电机的变频器？没有。

虽然有单相电源输入的变频器，但是其输出都是三相的，只能用于控制三相电机。

3、为什么风机水泵类负载使用变频器节能效果好？根据流体力学的基本定律可知：风机水泵类负载是典型的平方转距负载，其主要特点是：转速n与转矩T以及负载功率P具有如下关系：T∝n2，P∝n3。

即转矩与转速平方成正比，功率与转速立方成正比。

通常风机水泵类负载多是根据满负荷工作需用量来选型，实际应用中大部分时间并非工作于满负荷状态，所以，只要平均转速稍微下降一点，负载功率就下降得很快，从而达到节能效果。

但采用电机直接起动方式时，由于转速无法调节，常用挡风板、阀门来调节风量或流量，这样不仅造成能源的浪费而且由于过大的起动电流造成电网冲击和设备的震动及水锤现象。

采用变频器调速时，可以根据实际工艺需要方便地控制速度。

例如：当电机转速为额定转速的80%时，负载功率为额定功率的（80%）的三次方，即50%左右。

这样可见，转速下降二成，节能达四成多。

同时，可以方便地实现闭环恒压控制，节能效率将进一步提高。

使用变频器避免了起动时对电网的冲击，降低设备故障率，消除震动和水锤现象，延长设备使用寿命，同时也降低了对电网的容量要求和无功损耗。

4、三相380V电源供电的ATV71/61变频器标准产品的基本配置是什么？中文液晶屏：15KW以下是选配件，15KW以上标配。

直流进线电抗器：•0.75kw-15kw没有内置直流电抗器，需要时作为附件选择；•90KW以上的标准产品直流电抗器随变频器交付，需用户按照安装图装配，如果不定购直流电抗器，在型号末尾添加一个“D”；•18.5KW-75KW已内置。

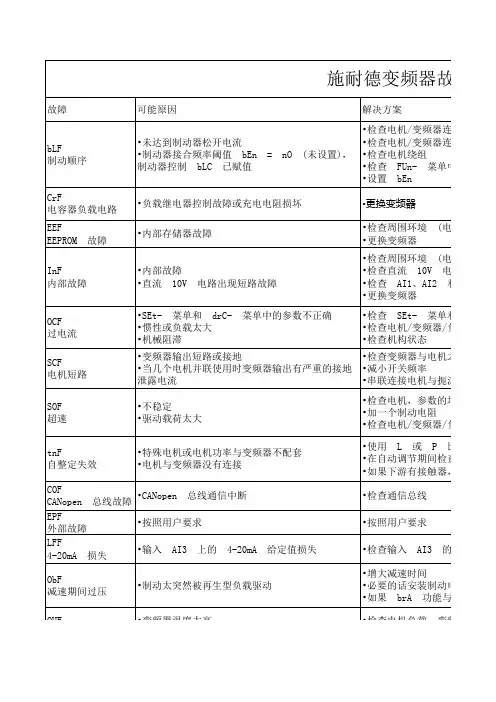

变频器过热•rSC 参数设置不对•重新设置 rSC 参数话安装制动电阻rA 功能与应用兼容，激活它变频器通风情况与周围环境。

在重新起动之前须等变频器冷却下来置 rSC 参数的连接比例调节期间检查有无电机游有接触器，在自动调节时须使其闭合机之间的电缆以及电机的绝缘性关频率接电机与扼流圈的增益与稳定性制动电阻机/变频器/负载的大小(电磁兼容性)流 10V 电路I1、AI2 和 RJ45 的连接情况频器单和 drC- 菜单中的参数机/变频器/负载的大小构状态频器(电磁兼容性)频器器故障报警及修复说明书器连接机/变频器连接机绕组Un- 菜单中的 Ibr 设置EnV *S6X:300V保险丝电源置 IPL = nO (90 页的 FLt- 菜单) 禁止故障产品说明文件否连接了远程控制面板调用备份配置 (在其有效的情况下) 。

见 I-O-, drC-, CtL- 或 FUn-菜单中 的 FCS 参配置。

理的配置。

参数频器置 (电机热保护) (20 页)。

机负载，在重新起动之前须等变频器冷却下来机间的连接情况用下游接触器，设置 OPL 为 OAC (89 页的 FLt- 菜单)率电机上测试或进行无电机测试。

在工厂设置模式，电机缺相检测为激活状态 (OPL = YES)。

为了在测试或维检查变频器 (用不着切换到与变频器额定值相同的电机，这在大功率变频器的情况下特别有用)，使电机缺相检效 (OPL = no)。

优化参数 UFr (21 页), UnS 与 nCr (26 和 27 页) ，使用参数 tUn (28 页) 进行自动整定。

变频器通风情况与周围环境。

在重新起动之前须等变频器冷却下来置 rSC 参数。

施耐德ATV31变频器常见故障作者：佚名日期：2011年01月13日来源：本站原创浏览： 251 次我要评论(0)施耐德ATV31H系列通用变频器常见故障维修交流变频调速技术是强弱电混合、机电一体的综合性技术，既要处理电能的转换，又要处理信息的收集、变换和传送，因此它的共性技术分成功率转换和弱电控制二部分。

印染企业是高能耗单位，由于变频器节电效果显著，调速方便，输出特性好等优点，目前被广泛应用。

现就本公司应用最多的施耐德ATV31H 系列变频器的原理和常见故障作如下介绍：线路原理分析：1.主回路施耐德ATV31H系列通用变频器采用的是交-直-交电压型变频方式，其主回路包括整流线路、滤波及储能线路、能耗制动、直-交逆变由以下几个部分组成（其原理图见图1）。

图1⑴整流部分三相整流部分由六只整流管组成整流桥，将电源的交流电全波整流成直流，如果电源的电压为Ui，则全波整流后平均直流电压Ud的大小为：Ud=1.35×Ui三相电源的线电压为380V，则全波整流后的平均电压为Ud=1.35×Ui=1.35×380=513V由于施耐德ATV31H系列整流器均在模块内部，损坏后只能整体更换。

整流器的好坏可以用万用表电阻挡测量。

⑵滤波部分电容C1和C2是将整流后的脉动直流电滤平电压纹波并储能。

变频器功率越大所配备的电容容量越大。

施耐德ATV31变频器的部分型号电容配置见下表：变频器型号变频器功率电容容量（μF）电容数量（只）总容量（μF）ATV31H075N4A0.75KW390 2 780ATV31HU15N4A 1.5KW550 2 1100ATV31HU22N4A 2.2KW550 2 1100ATV31HU55N4A 5.5KW390 8 3120ATV31HU75N4A7.5KW550 8 4400有如下情况时，要检查电容是否损坏：当容量下降到80%时就要更换电容。

使用四年以上的变频器要检查容量是否下降。

施耐德变频器常见故障解决方法（二）故障：漏电保护开关跳闸故障分析：1.变频器的EMC滤波器的跳线未拔起来2.电机绝缘有问题3.电缆绝缘有问题4.漏电保护器有问题，推荐使用200mA以上的漏电保护值得漏电保护开关解决方法：1.将EMC接地跳线拔出来。

注意不要拔掉了，只要拉出来到拉不动的位置即可，附详图。

2调整开关频率：“变频器菜单--电机控制--变频器开关频率”，可调小，但不建议调到2KHZ以下，会影响变频器性能3.检查电机和电缆的绝缘，注意要将电缆和变频器脱开后才能用摇表测绝缘，严禁直接在变频器端子上使用摇表。

4.更换漏电保护器需要注意的是，一定要在断电情况下操作，曾经小编有个同事在处理变频器的问题上，因为觉得是个小问题，没有断电，螺丝刀不小心碰到了电缆，导致损坏了变频器，因为导电起火，自己还吓得够呛，所以朋友们一定要注意，断电再操作，断电再操作，断电再操作，重要的事情说三遍。

故障：起升机构编码器问题，会导致：电机短路，速度很慢，电流限幅，齿轮箱响声大等。

故障分析：编码器如果有问题，会导致以下关联问题：1.启动后，速度很慢，每个档位都很慢2.出现电机短路故障3.出现电流限幅，中文面板左上角显示CLI，表示电流已经到了变频器的最大输出能力4.齿轮箱响声大解决方法：1.核对“电机控制”菜单内的“电机额定功率，额定电流，额定速度，额定频率”一定要和电机外壳标明的数据一致2“设置”菜单内“速度环比例增益”设为20%~40%，推荐30%，齿轮箱响声大可适当减小该值。

3.“电机控制”菜单内“编码器信号类型”设为AB，“脉冲数量”设为6004.检查编码器接线：白0VS,棕+VS，白B-，黄B，白A-，绿A，入股按照此接法存在问题，则将黄色和绿色对调后，断电重启再试。

5，检查编码器是否损坏。

施耐德电气变频器常见故障及解决方法施耐德的作为主要的电气知名厂商，其品牌一直是以节能增效为主要目标。

最直接的帮助是减少用户的生产成本，提高经济效益。

众所周知身为大品牌的施耐德电气是拥有很多系列的。

在使用的过程中难免会出现一些各种原因的故障。

现在我就将一些施耐德电气变频器的比较常见的故障以及相对应的处理办法总结成以下九点：一、OC报警键盘面板LCD显示：加、减、恒速时过电流。

对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况：电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。

小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。

若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板坏了。

二、OLU报警键盘面板LCD显示：变频器过负载。

当G/P9系列变频器出现此报警时可通过三种方法解决：首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。

三、OU1报警键盘面板LCD显示:加速时过电压。

当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD 显示电压不同，则主板的检测电路有故障，需更换主板。

当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC时，变频器做欠压LU报警。

四、LU报警键盘面板LCD显示：欠电压。

施耐德变频器是由法国施耐德电气集团研发、制造和销售的知名变频器品牌。

以其稳定的性能、丰富的组合功能、良好的动态特性、超强的过载能力以及无可比拟的灵活性，在变频器市场占据着重要的地位。

广泛应用于各工业领域，尤其在电梯、纺织、机床、起重运输和港口等行业。

施耐德变频器常见故障分析及维修:1、键盘面板LCD显示：OCF过电流,一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)。

2、键盘面板LCD显示：OPF故障变频器缺相。

（1）电机功率要接近变频器功率。

施耐德大功率带小电机或不带电机，均要将FLT菜单中OPL改为NO。

（2）电流检测电路故障。

（3）变频器的模块有问题。

3、键盘面板LCD显示: OSF报警输入过电压。

变频器出现“OSF”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

另外在启动时用万用表测量一下中间直流电压，若测量仪表显示电压与操作面板LCD显示电压不同，则变频器的检测电路有故障。

4、施耐德变频器开机显示SCF报警变频器输出短路或接地故障(1)如果是运行中出现SCF。

有两种可能。

检测办法，将电机线拆除，直接启动变频器，如果仍然报INF故障，说明是变频器故障。

如果没有INF故障，而出现PHF故障，说明不是变频器问题，是电机对地短路。

(2)如果是运行中出现SCF，并确认是变频器故障，也有两种可能，一种是IGBT损坏，一种是出线检测CT（在变频器右下角)有问题。

可以通过更换CT来确认。

(3)如果上电就报SCF，有两种可能。

1、电源板上接插件松动，请重新插过；2、如重新插过并上电后仍然有故障，那就是电源板坏了，需更换。

5、键盘面板LCD显示: PTC温度故障.变频器内部，感温元件，用万用表测量，是不是通的，PTC,都是银合金的标称，如PT100、就是电阻98-100欧，容易断。

施耐德变频器atv31故障维修实例施耐德变频器atv31故障维修实例⑴INF故障报警机器型号：ATV31H全系列故障现象：由于本地气候潮湿，变频器又在高温、高湿、飞绒多的环境中使用，使用三年以上的变频器有近80%的都会出现此报警，当出现此类故障报警后，面板按键不起作用。

故障原因：施耐德ATV31H系列变频器使用了薄膜面板，当显示INF故障时，薄膜按键都不起作用。

我们从显示板上拔出薄膜插线，用万用表测量可以知道第二根线与第七根线已经断路。

薄膜无法修复。

维修办法：经与施耐德维修站联系，薄膜面板每根60元。

由于损坏量大，从节约角度出发，不更换薄膜。

我们找到显示板上的CN11插座从PCB面用导线直接将2脚与7脚连接，故障消失。

⑵OLF故障报警机器型号：ATV31HU22N4/2.2KW变频器故障现象：机器运转一段时间后停机保护，面板显示OLF。

查阅厂家手册是，变频器温度太高。

维修方法：经过观察是24V的风扇不转，检查24V电压正常，更换后机器恢复正常。

⑶OLF故障报警机器型号：ATV31HU22N4/2.2KW变频器故障现象：机器运转一段时间后停机保护，面板显示OLF。

维修方法：经过观察24V风扇不转，检查风扇端口无24V。

实绘原理图见图5。

风扇的控制信号来自DSP的79脚，经过PC81(TLP721F)光耦来控制Q81(RSK)的导通风扇插座+24V输出。

用万用表检查+24V电源电压正常，检查Q81的基极控制电压正常。

测量Q81(RKS)损坏。

经查贴片元件手册得知RKS的型号为BFP194。

极性为PNP,封装为SOT23。

主要参数为：Ic=100mA、Ib=10mA、Uceo=15V、Ucbo=20V、Uebo=3V。

由于无法购买到原件，试用9012代换，机器正常，9012的温升正常。

⑷无显示机器型号：ATV31HU75N4/7.5KW变频器故障现象：面板无显示，控制端口无+10V、+24V。

维修方法：开关电源实测原理图见图6。

施耐德ATV31变频器维修中的几种故障现象分析问：施耐德ATV31变频器报SOF 超速故障，为什么？答：施耐德ATV31变频器报SOF 超速故障，故障原因可能有以下几种：1、电机处在发电运行状态，且估计的速度高于给定速度的绝对值0.5 Hz，时间超过1秒以上。

2、当估计的电机转速超过1.2 x HSP且250 mS 以上时。

3、仅在磁通矢量控制的模式下，此保护才激活。

4、当使用制动电阻但"减速斜坡自适应"功能未选择No时，易出现此故障。

问：施耐德ATV31变频器使用远程终端时，终端的状态如何设置？答：ATV31变频器当使用远程控制终端，参数LCC设为YES 时，由远程终端控制变频器起动、停止及模拟量给定；LCC 设为NO时，远程终端只能显示状态及修改参数。

注意:如果参数LCC设为YES,而没有安装远程终端会显示通讯故障SLF，此时返回出厂设置LCC参数也不会变为NO，而是要手动修改LCC参数为NO。

变频器维修施耐德变频器维修施耐德ATV31变频器维修问：施耐德ATV31变频器显示NST且无法正常启动，为什么？答：施耐德ATV31、61、71系列变频器显示NST且无法正常启动，原因可能是以下几种：1、采用两线控制时：给变频器通电的同时接通LI1和＋24(例如利用进线接触器的常开辅助触点)；或者是LI1和＋24在不上电的时候就已接通。

这两种情况下变频器都会显示NST。

如果用外部端子启动变频器，停车时用面板上的STOP 按钮停车，没有将LI1和＋24断开，也会显示NST。

将LI1和＋24断开即可。

2、采用三线控制时：LI1和＋24之间不是脉冲信号，停车时LI1和＋24断开后没有再接通，这时会显示NST。

3、某逻辑输入端子设置为"自由停车"功能，但与24V未接通。

4、采用通信方式控制变频器，上电后会显示NST。

按照DRIVECOM状态表，通过读状态字(ETA)和写控制字(CMD)，即可使变频器正常启动。
