ATV61施耐德变频器维修中OPF故障分析在ATV61施耐德变频器维修过程中出现报OPF故障(电机缺三相)的情况，该如何处理，下面是电工之家对ATV61施耐德变频器报OPF故障的分析解释，仅供大家参考。
1、250KW的ATV61施耐德变频器带250KW风机，减速至低速时偶尔会报OPF(电机缺三相)故障，施耐德变频器与电机之间没有接触器或开关，请问原因是什么?这种情况看起来是变频器问题，属误报。
其实不然!风机在减速过程中基本处于制动，电机处于发电机运行状态，但实际上由于管道中气流的影响，减速到低速时，有时会有电动机运行状态。
在状态转换过程中，打个比喻相当于正电流转换为负电流，会有一个过零的过程。
因为在低速下，正负电流都不大，所以可能接近零的时间偶尔会略长，这是变频器检测到很小的电流，以为负载丢失，故报缺相。
2、多小的电流会报缺相?大约额定电流的1/60以下会报。
3、即使不管负载怎么变化，有功电流很小，激磁电流总是有吧?而且根据参数设置或自整定的结果，有上百安的。
有这个电流还会报吗?施耐德变频器参数中的激磁电流是额定激磁电流，如果变频器采用磁通矢量控制或线性压频比控制，改激磁电流有这么大。
但实际上由于对风机设置平方压频比控制，很低速时，激磁电流和磁通也是很小的。
碰到上述情况,就会发生OPF故障。
当然这种情况是比较偶然的。
4、接上问题怎么解决呢?要么把这个故障屏蔽掉吧!在故障管理菜单中，把『输出缺相』设成不保护。
反正真正的缺相也不怎么会发生,即使发生了，也可以由其它方式保护。
5、还有没有更好的解决办法?能不能加个延时判断?实际上『输出缺相』中有三个选项，一个是Yes(保护)，一个是No(不保护)，还有一个是接触器控制。
第三个选项的意思是『暂时不保护』，留点延迟时间，是下面一个参数(0.5至10秒)。
发生缺相后，再过这个时间才认为是缺相，就可避免这个情况发生。
6、可是，手册上说90KW以上没有接触器控制这个选型，75KW以下的才有啊!那就等吧!老版本(V1.1)是这样的，反正V1.2的ATV71已经改成所有功率都有这个选项了。
施耐德ATV61故障排除指南施耐德ATV61故障排除指南是为了帮助用户解决可能出现的故障问题而编写的。
本指南提供了一系列常见问题的排除方法和解决方案，以便用户在使用施耐德ATV61变频器时能够更好地应对故障情况。
故障1: 电机无法启动排除方法：1. 首先检查供电是否正常。
确保变频器与电源连接良好，并检查电源线路是否受损或有松动。
2. 检查变频器的控制电缆是否正确连接。
确保控制信号良好，并检查控制线路是否有断路或短路现象。
3. 检查变频器的参数设置。
确认参数设置正确，并且变频器的工作模式符合需求。
故障2: 变频器显示错误代码排除方法：1. 参考施耐德ATV61变频器的用户手册，找到相应的错误代码，并查看错误代码的含义和解决方法。
2. 检查变频器的显示屏是否显示其他有关故障的信息，以便更好地判断和解决问题。
3. 如果错误代码指示需要更换某个部件，请及时联系供应商或维修人员，并按照指示进行更换。
故障3: 变频器出现噪音或震动排除方法：1. 检查变频器是否正常安装。
确保变频器的安装牢固，并且没有松动或不稳定的现象。
2. 检查变频器的通风情况。
确保变频器周围没有堵塞物，并且通风孔畅通无阻。
3. 检查电机是否正常运转。
如果电机出现问题，可能会引起变频器噪音或震动。
故障4: 变频器频繁报警排除方法：1. 检查变频器的温度。
如果变频器超过了允许的工作温度范围，可能会频繁报警。
及时检查冷却系统和散热器是否正常运行。
2. 检查电源电压和电流是否稳定。
不稳定的电源电压和电流可能会导致变频器频繁报警。
3. 检查变频器的参数设置。
确保参数设置与实际工作环境相符。
以上是施耐德ATV61故障排除指南的一些基本内容，希望能对用户在使用施耐德ATV61变频器时遇到的故障问题提供一些帮助和解决方案。
> 注意：本文档提供的排除方法和解决方案仅供参考。
在实际操作中，请遵循相关安全规范和使用说明，并根据实际情况进行操作和调整。
施耐德变频器ATV71系列维修故障检测及维修方法施耐德变频器ATV71系列是一种常见的工业控制设备，用于控制电机的转速和运行。
然而，在使用过程中，变频器可能会发生故障，导致设备无法正常运行。
本文将详细介绍ATV71系列变频器的维修故障检测方法和维修方法。
一、故障检测1.电源故障：变频器不工作或者没有显示屏的情况下，首先需要检查电源供应是否正常，包括输入电压和电流。
2.过压保护：如果变频器显示过压保护故障，表明输入电压过高。
这可能是由于电网电压异常导致的，需要检查电网电压并根据需要调整变频器参数。
3.低电压保护：如果变频器显示低电压保护故障，表明输入电压过低。
这可能是由于电网电压异常导致的，需要检查电网电压并根据需要调整变频器参数。
4.过负荷保护：如果变频器显示过负荷保护故障，表明负载过大。
首先需要检查负载的电流是否超过变频器的额定电流，如果超过，需要降低负载电流或更换更大功率的变频器。
5.过热保护：如果变频器显示过热保护故障，表明变频器温度过高。
需要检查变频器的通风，确保通风良好，并及时清除散热器上的灰尘和杂物。
6.通讯故障：如果变频器显示通讯故障，需要检查通讯线路是否连接正确，是否有干扰信号干扰。
7.错误代码：ATV71系列变频器还有一些特定的错误代码，比如电机断相、故障锁存、过载故障等，需要查阅相关的故障代码表来进行故障诊断和修复。
二、维修方法1.通风故障：如果变频器散热不良导致过热保护故障，可以检查变频器的通风系统是否正常，并清除散热器上的灰尘和杂物。
如果通风系统无法修复，可以考虑增加散热器或者风扇。
2.电源故障：如果变频器不工作或者没有显示屏，首先需要检查电源供应是否正常。
如果电源供应故障，可以更换电源模块或者修复电源线路。
3.电机故障：如果变频器显示电机断相等故障，需要检查电机的供电线路、接线端子和电机本身，确保正常供电和连接。
4.通讯故障：如果变频器显示通讯故障，首先需要检查通讯线路是否连接正确。
施耐德ATV61/71变频器问题锦集1、ATV61，71欠压管理中欠压故障电压与欠压保护电压有什么区别？欠压故障电压对应欠压管理功能（USB），即达到故障电压，可以选择R1故障继电器动作或分配给其他逻辑输出或继电器发出报警信号。
2、ATV71变频器的TCC为三线控制，控制通道是HMI，为什么按下启动时一直显示NST而无法启动？因为即使是HMI控制，三线控制的停止信号对变频器仍然有效。
需要将LI1与+24短接。
3、为什么ATV61变频器设置AI2端子时，无法设置成功？因为ATV61变频器出厂设置时，AI2端子已经被设置为给定4、ATV61/71变频器如果加装可选卡对变频器的发热有什么影响？ATV61/71变频器每加装一张可选卡变频器的耗散功率会增加7W。
5、ATV61/71变频器热状态THD是用一个百分数表示的，这个数值与实际温度是什么对应关系？60 % => 50°C70 % => 60°C90 % => 80°C118 % => 100°C6、ATV61/71宏设置时如何才能改变宏选项？设置时需要2秒钟以上的确认时间。
7、用户反映ATV71HC40N4变频器的输入电源端，有两个端子L1A、L2A、L3A和L1B、L2B、L3B，拿万用表量，两组端子相互不通，为什么？是否可以只接一组端子？因为ATV71HC40N4和ATV71HC50N4内部有两个整流桥，8、ATV61变频器恢复出厂设置以后，给起动命令，电机没有按照给定速度运行，而是直接运转到50Hz，为什么有时会出现这种情况?原因是恢复出厂设置并不会改变宏配置，在恢复出厂设置之前，已经设置了"PID调节"宏配置，那么就会出现上述情况。
如果不需要PID调节功能，可以手动将宏配置改为"标准起/停"，上述现象就不会出现；如果使用PID调节功能，注意给变频器反馈信号，也不会出现上述现象。
变频器广泛应用于各工业领域，尤其在电梯、纺织、机床、起重运输和港口等行业。
而施耐德变频器以其稳定的性能、丰富的组合功能、良好的动态特性、超强的过载能力以及无可比拟的灵活性，在变频器市场占据着重要的地位。
下面就以施耐德变频器为例，给大家介绍一下使用ATV68变频器过程中常见出现的一些故障。
一、起动器不能起动，没有故障显示1、如果显示器没有发亮，请检查变频器的电源。
2、如果要相应的逻辑输入没有通电，“快速停机”或“自由停机”功能的赋值就会阻止变频器起动。
在自由停机时ATV68显示（自由停机），在快速停机时ATV68显示（快速停机）。
这是正常的，由于这些功能为0时被激活，以致如果有连线中断，变频器就会安全停机。
3、确保运行命令输入按照所选的控制模式（2/3线控制）与（2线类型）参数。
4、如果给定通道或命令通道被分配给通信总线，当连接电源时，变频器就会显示（自由停机）且保持在停机模式直到通信总线发送一个命令。
二、不能自动复位的故障必须在复位之前通过先关闭再打开的方式清除故障原因。
A12F、EnF、SOF、与tnF故障也可以通过逻辑输入或控制位远程复位。
EnF、lnFA、lnFb、SOF、SPF、与tnF故障可以通过逻辑输入或控制位禁止和远程清除。
三、可选卡被更换或拆掉当可选卡被拆掉或被别的更换时，变频器在通电时就会锁定在（错误的设置）故障模式。
如果卡被故意更换或拆掉，通过按两次ENT键就能清除故障，这将会使得受卡影响的参数组恢复为出厂设置。
具体如下：卡被同一类型的卡更换1、I/O卡：变频器菜单（drM）2、编码器卡：变频器菜单（drM）3、通信卡：仅通信卡专用的参数4、Controller inside（内置控制器）卡：编程卡菜单（PLC）卡被拆掉（或被不同类型的卡更换）1、I/O卡：变频器菜单（drM）2、编码器卡：变频器菜单（drM）3、通信卡：变频器菜单（drM）与通信卡专用的参数4、Controller inside（内置控制器）卡：变频器菜单（drM）与编程卡菜单（PLC）四、控制卡更换当控制卡被额定值不同的变频器上设置过的控制卡更换时，变频器在通电时就会锁定在（电源确认故障）故障模式。
施耐德变频器以其稳定的性能、丰富的组合功能、良好的动态特性、超强的过载能力以及无可比拟的灵活性，在变频器市场占据着重要的地位。
下面就以施耐德变频器为例，给大家介绍一下变频器维修故障及修复措施。
一、起动器不能起动，没有故障显示1、如果显示器没有发亮，请检查变频器的电源。
2、如果要相应的逻辑输入没有通电，“快速停机”或“自由停机”功能的赋值就会阻止变频器起动。
在自由停机时ATV71显示（自由停机），在快速停机时ATV71显示（快速停机）。
这是正常的，由于这些功能为0时被激活，以致如果有连线中断，变频器就会安全停机。
3、确保运行命令输入按照所选的控制模式（2/3线控制）与（2线类型）参数。
4、如果给定通道或命令通道被分配给通信总线，当连接电源时，变频器就会显示（自由停机）且保持在停机模式直到通信总线发送一个命令。
二、不能自动复位的故障必须在复位之前通过先关闭再打开的方式清除故障原因。
A12F、EnF、SOF、与tnF故障也可以通过逻辑输入或控制位远程复位。
EnF、lnFA、lnFb、SOF、SPF、与tnF故障可以通过逻辑输入或控制位禁止和远程清除。
三、可选卡被更换或拆掉当可选卡被拆掉或被别的更换时，变频器在通电时就会锁定在（错误的设置）故障模式。
如果卡被故意更换或拆掉，通过按两次ENT键就能清除故障，这将会使得受卡影响的参数组恢复为出厂设置。
具体如下：卡被同一类型的卡更换1、I/O卡：变频器菜单（drM）2、编码器卡：变频器菜单（drM）3、通信卡：仅通信卡专用的参数4、Controller inside（内置控制器）卡：编程卡菜单（PLC）卡被拆掉（或被不同类型的卡更换）1、I/O卡：变频器菜单（drM）2、编码器卡：变频器菜单（drM）3、通信卡：变频器菜单（drM）与通信卡专用的参数4、Controller inside（内置控制器）卡：变频器菜单（drM）与编程卡菜单（PLC）四、控制卡更换当控制卡被额定值不同的变频器上设置过的控制卡更换时，变频器在通电时就会锁定在（电源确认故障）故障模式。

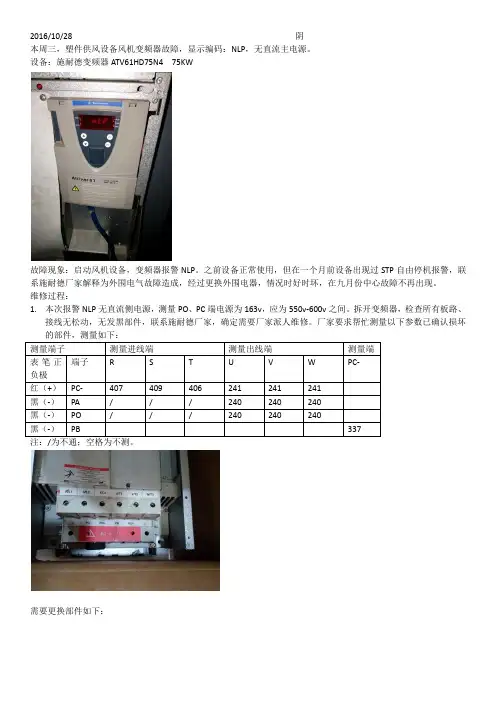

2016/10/28 阴本周三，塑件供风设备风机变频器故障，显示编码：NLP，无直流主电源。
设备：施耐德变频器ATV61HD75N4 75KW故障现象：启动风机设备，变频器报警NLP。
之前设备正常使用，但在一个月前设备出现过STP自由停机报警，联系施耐德厂家解释为外围电气故障造成，经过更换外围电器，情况时好时坏，在九月份中心故障不再出现。
维修过程：1.本次报警NLP无直流侧电源，测量PO、PC端电源为163v，应为550v-600v之间。
拆开变频器，检查所有板路、接线无松动，无发黑部件，联系施耐德厂家，确定需要厂家派人维修。
厂家要求帮忙测量以下参数已确认损坏的部件，测量如下：需要更换部件如下：新变频器报价为22172元。
通过公司商定，购买新变频器。
第三天，变频器到货，先通过中文界面控制盘考出原变频器参数，然后安装新变频器并将参数考入。
但在安装新变频器后，设备无法上电，控制柜界面显示变频器故障，以为变频器安装有问题，又重新检查接线，无问题后再试，故障依旧。
通过观察，发现PLC的变频器启动信号有输出，而变频器入相电源侧接触器不吸合，量plc输出端得知无220v电源，检查电源保险，发现2A保险损坏（应该是巧合），更换保险，故障消失，变频器上电。
将参数考入，启动设备，没问题。
2.这次故障前，发生的STP报警，可能与这次故障有关。
此故障报警阶段，每天报警3-4次，报警后都能开启风机，只有极个别的头几次出现连续无法开启的状态。
通过联系施耐德客服，了解到STP自由停机故障是由外围信号瞬间丢失造成的，我们更换了控制变频器开启的OMRON MY2NJ 220V继电器、继电器底座、电源侧的施耐德Tesys D LC1D150接触器，反复检查接线，变频器拆除检查控制板接线及压线端子，在处理的过程中，有时处理后当天就不发生故障，或者后一天也工作正常，就到怀疑plc和变频器本身了，因为瞬间掉电这种事不好检测。
到了9月中旬故障不再出现了。
施耐德atv系列变频器维修中的技术问题——凌坤电气施耐德ATV系列变频器维修中的技术问题——凌坤电气问:在施耐德变频器维修中，ATV21变频器如何安装通讯卡, 答:由于ATV21本体端子块占用了扩展卡插槽，所以安装通讯卡前，首先应将端子块取下，然后再将通讯卡装上。
由于每种通讯卡上都包含有通讯所需的I/O端子，可满足通讯模式下的工作需要。
问:在施耐德变频器维修中，ATV21变频器可以存储几套用户参数, 答:一套。
问:在施耐德变频器维修中，ATV302系列变频器能否通过现场总线通讯控制, 答:不能，ATV302没有通讯接口。
问:在施耐德变频器维修中，Premium对RS485口具有Modbus协议的变频器或仪表通讯，怎样配置，用何指令读写数据,答:需配PCMCIA多协议通讯卡TSXSCP114，电缆TSXSCPCM4030，T型接线盒TSXSCP114的物理接口为RS485，支持Modbus或Uni-Telway协TSXSCA50。
议或字符串通讯。
具体选择何种协议，在PL7或者Unity软件中选择。
用READ_VAR和WRITE_VAR指令进行读写。
问:在施耐德变频器维修中，ATV21变频器设置PID功能，0至20公斤对应0至50Hz，通过面板内部给定在8公斤，PID反馈通过VIA端口0至10V，应如何设置,(VSD)答:1.Fnod设置为3(远程模式主速度给定源)2.F360设置为1(PID控制启用)3.F701设置为1(显示面板单位)4.F702设置为0.4(定制频率显示转换因数)问:在施耐德变频器维修中，ATV系列变频器可以作变频电源使用吗,答:不可以。
变频器是依据交流异步电动机特性设计的控制设备，不能当变频电源使用。
问:在施耐德变频器维修中，ATV21变频器如何安装通讯卡, 答:由于ATV21本体端子块占用了扩展卡插槽，所以安装通讯卡前，首先应将端子块取下，然后再将通讯卡装上。
由于每种通讯卡上都包含有通讯所需的I/O端子，可满足通讯模式下的工作需要。
施耐德ATV68变频器常见故障维修⽅法变频器⼴泛应⽤于各⼯业领域，尤其在电梯、纺织、机床、起重运输和港⼝等⾏业。
⽽施耐德变频器以其稳定的性能、丰富的组合功能、良好的动态特性、超强的过载能⼒以及⽆可⽐拟的灵活性，在变频器市场占据着重要的地位。
下⾯就以施耐德变频器为例，给⼤家介绍⼀下使⽤ATV68变频器过程中常见出现的⼀些故障。
⼀、起动器不能起动，没有故障显⽰1、如果显⽰器没有发亮，请检查变频器的电源。
2、如果要相应的逻辑输⼊没有通电，“快速停机”或“⾃由停机”功能的赋值就会阻⽌变频器起动。
在⾃由停机时ATV68显⽰（⾃由停机），在快速停机时ATV68显⽰（快速停机）。
这是正常的，由于这些功能为0时被激活，以致如果有连线中断，变频器就会安全停机。
3、确保运⾏命令输⼊按照所选的控制模式（2/3线控制）与（2线类型）参数。
4、如果给定通道或命令通道被分配给通信总线，当连接电源时，变频器就会显⽰（⾃由停机）且保持在停机模式直到通信总线发送⼀个命令。
⼆、不能⾃动复位的故障必须在复位之前通过先关闭再打开的⽅式清除故障原因。
A12F、EnF、SOF、与tnF故障也可以通过逻辑输⼊或控制位远程复位。
EnF、lnFA、lnFb、SOF、SPF、与tnF故障可以通过逻辑输⼊或控制位禁⽌和远程清除。
三、可选卡被更换或拆掉当可选卡被拆掉或被别的更换时，变频器在通电时就会锁定在（错误的设置）故障模式。
如果卡被故意更换或拆掉，通过按两次ENT键就能清除故障，这将会使得受卡影响的参数组恢复为出⼚设置。
具体如下：卡被同⼀类型的卡更换1、I/O卡：变频器菜单（drM）2、编码器卡：变频器菜单（drM）3、通信卡：仅通信卡专⽤的参数4、Controller inside（内置控制器）卡：编程卡菜单（PLC）卡被拆掉（或被不同类型的卡更换）1、I/O卡：变频器菜单（drM）2、编码器卡：变频器菜单（drM）3、通信卡：变频器菜单（drM）与通信卡专⽤的参数4、Controller inside（内置控制器）卡：变频器菜单（drM）与编程卡菜单（PLC）四、控制卡更换当控制卡被额定值不同的变频器上设置过的控制卡更换时，变频器在通电时就会锁定在（电源确认故障）故障模式。
施耐德变频器ATV71系列维修故障检测及维修方法故障1：变频器无法启动可能原因：1.电源问题：检查供电电源是否正常。
可以通过测量电压是否稳定来判断。
2.控制信号问题：检查控制信号是否正常。
可以通过测量控制信号线的电压来判断。
解决方法：1.检查电源：确保电源稳定，并排除电源故障。
2.检查控制信号：确保控制信号线路良好，并排除控制信号故障。
故障2：电机无法正常运行可能原因：1.电机连接问题：检查电机的连接是否正确。
2.电机参数设置问题：检查电机参数设置是否正确。
3.变频器故障：变频器内部故障导致电机无法正常运行。
解决方法：1.检查电机连接：确保电机连接正确，并排除连接故障。
2.检查电机参数设置：根据实际情况，设置正确的电机参数。
3.检查变频器故障：进行故障码诊断，根据故障码检查并修复变频器故障。
故障3：变频器发生过热可能原因：1.空间通风不良：变频器周围空间不足或通风不良，导致变频器过热。
2.长时间高负载运行：变频器长时间高负载运行，导致变频器过热。
解决方法：1.确保通风良好：增加变频器周围的空间或通过安装风扇等方式改善通风条件。
2.降低负载：如果可能，降低变频器的负载，减少变频器的工作温度。
故障4：变频器输出电压异常可能原因：1.输入电压不稳定：供电电压不稳定导致变频器输出电压异常。
2.输出电缆故障：输出电缆接触不良或损坏导致变频器输出电压异常。
解决方法：1.检查输入电压：通过测量输入电压来判断输入电压是否稳定，如有问题，则需要解决供电问题。
2.检查输出电缆：检查输出电缆是否接触良好，并排除电缆故障。
总结：施耐德变频器ATV71系列的故障检测及维修方法主要包括检查电源和控制信号、检查电机连接和参数设置、诊断变频器故障、提高通风条件、降低负载、检查输入和输出电缆等步骤。
对于一些较为复杂的故障，可以参考施耐德变频器的使用手册或向售后服务人员寻求帮助。
施耐德ATV变频器故障说明AI2F[AI2输入故障]?模拟输入AI2上的信号不一致?检查模拟输入AI2的接线情况以及信号值。
AnF[负载不跟随]?编码器速度反馈与给定值不匹配。
?检查电机、增益和稳定性参数。
bOF[制动电阻过载]?制动电阻处于过大压力之下?检查电阻器的大小并等其冷却下来brF[机械制动故障]?制动反馈触点与制动逻辑控制不匹配。
bUF[制动单元短路]?制动单元的短路输出ECF[编码器连线]?编码器的机械连轴器断裂。
?检查编码器的机械连轴器。
EEF1[EEprom管理]?内部存储器故障，控制卡。
?检查环境条件(电磁兼容性)。
EnF[编码器]?编码器反馈故障FCF1[ILF[?InF1[InF2[InF3[InF4[行)。
InF6[InF7[InF8[InF9[?检查/InFA[InFb[InFC[InFE[OCF[PrF[SCF1[SCF2[SCF3[SOF[SPF[速度反馈丢失]?没有编码器反馈信号。
tnF[自整定]?特种电机或功率不适合变频器的电机。
APF[程序故障]?内置控制器卡故障。
?请参考内置控制器卡文件。
bLF[制动控制]?没有达到制动器松开电流。
CnF[网络]?通信卡上出现通信故障。
?检查环境条件(电磁兼容性)。
COF[CANopen通讯]?CANopen总线上通信中断。
?检查通信总线。
EPF1[LI/位输入的外部故障]EPF2[网络输入的外部故障]FCF2[输出接触器未关闭]?尽管已满足开路条件，输出触点仍保持开路。
LCF[输入接触器故障]?即使[主电源V超时故障](LFF2精心整理LFF3LFF4[AI24-20mA信号损失][AI34-20mA信号损失][AI44-20mA信号损失]?模拟输入AI2、AI3或AI4上没有4-20mA给定值。
?检查模拟输入的连接情况。
ObF[制动过速]?制动过猛或驱动负载惯性太大。
?增大减速时间。
OHF[变频器过热]?变频器温度太高。
施耐德ATV31变频器维修中的几种故障现象分析问：施耐德ATV31变频器报SOF 超速故障，为什么？答：施耐德ATV31变频器报SOF 超速故障，故障原因可能有以下几种：1、电机处在发电运行状态，且估计的速度高于给定速度的绝对值0.5 Hz，时间超过1秒以上。
2、当估计的电机转速超过1.2 x HSP且250 mS 以上时。
3、仅在磁通矢量控制的模式下，此保护才激活。
4、当使用制动电阻但"减速斜坡自适应"功能未选择No时，易出现此故障。
问：施耐德ATV31变频器使用远程终端时，终端的状态如何设置？答：ATV31变频器当使用远程控制终端，参数LCC设为YES 时，由远程终端控制变频器起动、停止及模拟量给定；LCC 设为NO时，远程终端只能显示状态及修改参数。
注意:如果参数LCC设为YES,而没有安装远程终端会显示通讯故障SLF，此时返回出厂设置LCC参数也不会变为NO，而是要手动修改LCC参数为NO。
变频器维修施耐德变频器维修施耐德ATV31变频器维修问：施耐德ATV31变频器显示NST且无法正常启动，为什么？答：施耐德ATV31、61、71系列变频器显示NST且无法正常启动，原因可能是以下几种：1、采用两线控制时：给变频器通电的同时接通LI1和＋24(例如利用进线接触器的常开辅助触点)；或者是LI1和＋24在不上电的时候就已接通。
这两种情况下变频器都会显示NST。
如果用外部端子启动变频器，停车时用面板上的STOP 按钮停车，没有将LI1和＋24断开，也会显示NST。
将LI1和＋24断开即可。
2、采用三线控制时：LI1和＋24之间不是脉冲信号，停车时LI1和＋24断开后没有再接通，这时会显示NST。
3、某逻辑输入端子设置为"自由停车"功能，但与24V未接通。
4、采用通信方式控制变频器，上电后会显示NST。
按照DRIVECOM状态表，通过读状态字(ETA)和写控制字(CMD)，即可使变频器正常启动。
