摘要：首先，论文对辊压机的工作原理及主要构造做了简要说明；其次，对辊压机的主要技术参数进行了计算，其中包括辊径、辊宽、最小辊隙、工作压力、生产能力和传动功率等。

所以，如何杜绝上述物料对球磨机的负面影响，充分发挥辊压机高效节能的特点成为挤压粉磨系统工艺控制技术如何进一步完善优化的重要课题。

关键词：辊缝；挤压；粉磨前言 (4)1.辊压机主体结构 (7)1)电机 (7)2)减速机与电机的联接 (8)3)辊子 (9)4)减速机扭力支撑架 (9)5)控制系统 (10)6)干油润滑系统 (10).7）液压系统 (11)8)循环冷却水系统 (12)2.辊压机电气系统 (12)1.电源系统， (13)2、检测系统 (14)（1）.主电机电流检测 (14)（2）.温度检测 (15)（3）.压力信号检测 (16)（4）.辊缝检测 (17)（5）.进料位置检测 (18)3.主要控制单元 (19)（1）.减速机油站 (19)（2）.稀油站控制重点 (20)（3）.稀油站与主控柜联系 (21)（4）．液压系统 (22)（5）.液压站控制重点 (23)（6）.液压站电控原理 (24)4.组合模块 (25)1.干油站系统 (26)2.电机启动/停止 (27)3.气动阀启动/停止 (27)4.进料装置开度控制 (28)5．辊压机系统备妥、运行、报警、故障 (30)4. 设计总结、致谢 (31)5.参考文献 (33)前言自20世纪90年代中期第一台双驱动高压辊磨机问世后，高压辊磨技术得到迅速的发展。

高压辊磨机是在传统辊机的基础上改进而成的，通过给活动辊施以高压使得边界受约束的物料通过两个相向转动的辊子受挤碎产生细粒级。

高压辊磨机主要有工作辊、传动系统、压力系统、机架、给料和排料装置、控制系统组成。

工作辊包括固定辊和可动辊，轴和轴承座。

固定辊和可动辊的规格和架构相同，工作辊由辊芯和辊套组成，磨损后辊套可以更换。

两工作辊安装在同一水平面上且互相平行，同步相向运转。

液压系统常见故障及处理措施一、系统加压异常原因分析：1、液压油不足，液位低；2、主油缸内泄；3、油泵损坏导致无法加压；4、加压电磁阀线圈不得电；5、减压阀损坏或卡死；6、安全溢流阀松动或溢流阀组卡死、损坏。

处理措施：1、检查油箱油位，假设油位低及时补油；2、在手动加压时检查主油缸是否漏油；3、将控制柜切换到现场模式，现场手动加压，将油站出油口的球阀关死，看出口压力表显示压力是否正常，假设没有压力或者压力较小则调整泵出口压力，直到调整到合适的压力，假设调整后还后任没有压力，则判定油泵损坏；加压时查看出口压力表显示是否正常4、手动加压检查加压电磁阀线圈是否得电；在手动加压的情况下用内六角缓慢关闭减压调节阀，假设此时压力上升，则证明是由于减压阀卡死或损坏造成无法加压的，更换或清洗减压阀即可；关闭减压调节阀，判断减压阀是否卡死或损坏5、用内六角缓慢调节安全溢流阀，假设能加压，则说明安全溢流阀松动导致，重新调整溢流安全阀安全压力即可，假设无法加压，可能是溢流阀内部卡死或加压阀问题所致，需拆卸溢流阀进行检查，看是否动作灵活；泄压阀阀芯泄压阀内部的氮气囊菌型阀弹簧垫6、在排除上述几种问题的情况下，则有可能是加压阀问题，首先拆卸加压阀，检查是否损坏或者卡死。

二、运行过程中系统不保压原因分析：1、主油缸内泄；2、减压阀卡死或损坏；3、加压阀卡死或损坏；4、液压油脏造成液压元件动作不灵敏。

处理措施：1、检查主油缸在运行时是否有泄漏的情况；2、将控制模式切换到现场手动，手动加压，在加压过程中将减压调节阀缓慢关闭，看压力是否能保的住，假设能保压则证明是加压阀问题，清洗或更换即可；3、假设上述操作还是不能保压，则在加压到设定值后缓慢关闭加压调节阀，假设能保压，则说明是加压阀问题造成无法保压的，清洗或更换即可；4、检查液压油是否脏，假设脏需及时过滤液压油或者更换液压油。

液压油污染严重三、运行过程中加减压阀频繁动作原因分析：1、液压系统元件出现磨损，系统无法保压；2、PLC电气控制故障，出现液压元件误动作；3、物料波动大，辊缝波动频繁，导致加减压阀频繁动作〔频繁动作造成液压元件损坏〕，液压系统压力过大，溢流阀动作导致压力过低；损坏的加减压阀断裂的阀芯4、蓄能器充氮压力不合理造成波动较大；液压油清洁度较差，造成液压元件动作不灵敏，导致压力过低。

辊压机的工作原理及特点一、辊压机辊压机可用于细碎水泥生料、熟料、高炉炉渣、石灰石、煤和其他脆性材料。

此外，在化肥、选矿等工业领域进行细碎作业，国内、外均有成功的例子。

二、辊压机的工作原理及特点1. 辊压机的工作原理辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。

辊压机的工作原理物料从两辊上方给入，被挤压辊连续带入辊间，受到 50 - 100 MPa 的高压作用后，变成密实的料饼从机下排出。

排出的料饼，除含有一定比例的细粒成品外，在非成品颗粒的内部，产生大量裂纹，在进一步粉碎过程中，可较大地降低粉磨能耗。

2. 辊压机的主要特点（1）在粉磨系统中装备辊压机，可使粉磨设备的生产能力得以充分发挥，一般可提高产量 30% -40% ，总能耗可降低 20% - 30% 。

（3）结构紧凑、重量轻、体积小，对于相同生产能力要求的粉磨系统，装备辊压机可显著节省投资。

（3）结构简单、占用空间小，操作维修较方便。

（4）辊压机与其他粉磨设备相比，粉尘少，噪声低，工作环境有较大的改善。

图 3-1 粉磨辊压机工作原理图三、辊压机的技术性能表 3-1 辊压机技术性能型号规格φ800×150 φ1000×260 RPV100-40 RPV100-63 RPV115-100 挤压辊直径/mm 800 1000 1000 1000 1150挤压辊宽度/mm 150 160 400 630 1000主电动机机功率/kW 2×55 2×115 2×200 2×315 2×500入料粒度/mm ?50 ?60 ?60 ?60 ?60入料温度/0C ?150型号规格φ800×150 φ1000×260 RPV100-40 RPV100-63 RPV115-100 入料水分 / % ?15生产能力 /t h-1 30 50 90 150 240＜0.09 25%产品粒度/mm＜2.0 65%-80%设备质量/t 16 30 28 45 82 注：1. 生产能力、产品粒度等参数，与物料特性有关，需对物料样品试验后才能确定其准确数值。

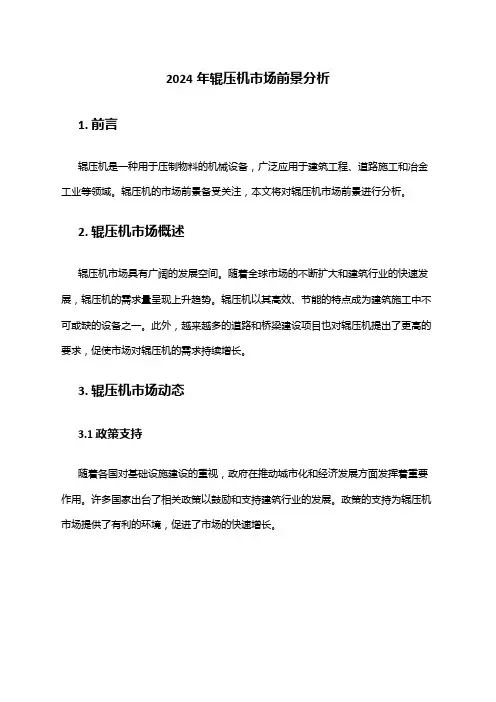

2024年辊压机市场前景分析1. 前言辊压机是一种用于压制物料的机械设备，广泛应用于建筑工程、道路施工和冶金工业等领域。

辊压机的市场前景备受关注，本文将对辊压机市场前景进行分析。

2. 辊压机市场概述辊压机市场具有广阔的发展空间。

随着全球市场的不断扩大和建筑行业的快速发展，辊压机的需求量呈现上升趋势。

辊压机以其高效、节能的特点成为建筑施工中不可或缺的设备之一。

此外，越来越多的道路和桥梁建设项目也对辊压机提出了更高的要求，促使市场对辊压机的需求持续增长。

3. 辊压机市场动态3.1 政策支持随着各国对基础设施建设的重视，政府在推动城市化和经济发展方面发挥着重要作用。

许多国家出台了相关政策以鼓励和支持建筑行业的发展。

政策的支持为辊压机市场提供了有利的环境，促进了市场的快速增长。

3.2 建筑行业的发展建筑行业的迅猛发展对辊压机市场的需求提供了持续动力。

随着人们对住房和基础设施建设需求的增加，建筑行业逐渐成为驱动辊压机市场增长的主要推动因素。

尤其是发展中国家和新兴经济体的经济加速增长，进一步拉动了辊压机市场的扩张。

3.3 技术创新随着科技的不断进步，辊压机行业也在不断创新。

新型辊压机在提高操作效率和减少能源消耗方面具有明显的优势。

例如，一些辊压机配备了智能化控制系统，可以实现自动化操作和远程监控。

技术创新促使辊压机市场不断向好，并带来新增长点。

4. 辊压机市场竞争格局4.1 市场主要参与者目前，辊压机市场存在着多家主要参与者，如博世、力士乐和卡特彼勒等国际知名企业。

这些企业凭借其强大的研发实力、丰富的产品线和广泛的销售网络在市场中具备竞争优势。

4.2 市场竞争趋势随着市场竞争的不断加剧，企业需要不断提高产品品质和服务水平，以吸引更多客户。

在未来，辊压机市场将呈现以下几个竞争趋势：•产品创新：企业需要根据市场需求不断开发新型辊压机，以满足客户不断变化的需求。

•客户关系管理：建立良好的客户关系管理体系，提供个性化的产品和服务，以提高市场份额。

辊压机学习收获马家公司——郭庆俊、刘玉宁首先感谢董事长给了我们这次来鲁南中联水泥厂学习的机会，下面我将就以下3个方面对这5天的学习进行总结。

1、辊压机的工艺流程鲁南中联水泥厂采用的是成都利君的CLF180120及CLF180100两台辊压机，下面就以CLF180120为例，原料经配比后进入V型选粉机，经烘干分级后经提升机进入稳流称重仓，然后经过称重和翻版闸门以稳流状态进入辊压机，在低压料床的挤压及剪切力的作用下被压成细饼，挤压后的物料经提升机再次进入V型选粉机，经打散后粗、细粉进行分离，而细分则进入动态选粉机，合格的产品被分离出去，而粗粉则再次粉磨。

2、辊压机结构及原理辊压机原理简单来说就是高压、慢速、满料、料床粉碎，具体来说就是CLF辊压机由电动机、行星模块化减速机、辊系、机架、扭矩支撑、液压加压装置、润滑装置、喂料装置、辊罩、电气自动控制系统组成，辊压机的两个辊轴分别有电动机经万向联轴器、行星模块化减速机带动，减速机安装在扭矩支撑上，与辊子间用缩盘连接，辊系分为活动辊和固定辊，两个辊系都安装在机架上，活动辊系可在导轨上作水平运动，活动辊系两端共有两个平行油缸对辊系轴承座施加压力，该压力通过辊系作用在通过两辊轴间的物料上，使物料被破碎、粉磨，并最终压成料饼。

辊压机的主要结构由机架、两个辊系、传动装置、扭矩支撑、辊罩、进料装置、液压系统、主轴承润滑系统、干油润滑系统等组成。

2.1机架机架是整个辊压机的主要受力部件，机架分为上机架、下机架、端部件、机架挡块、轴承挡块、中心件等组成机架的上下二层，机架的中心件、端部件等连接而成，用高强螺栓把上下两支架联接起来，由辊子传来的推力通过端部件和挡块传递到上下架上，在支架内保持平衡。

2.2辊系辊系分为固定辊系和活动辊系。

每个辊系有堆焊一定厚度的耐磨的辊轴、自动调心辊子轴承、轴承座、内外轴承端盖、定位环、压紧环、支撑环、压盖等零部件组成。

固定辊安装在辊压机的机架上，并且在辊压机运行过程中其位置保持不变，活动辊通过液压油缸来维持水平位置，活动辊的位置随着喂料量、细度和油缸压力的变化而变化。

高压辊磨机又称“辊压机”、“挤压机”，是利用静压粉碎原理发展起来的一种高效节能的新技术粉碎设备，是目前国内矿山行业实现“多碎少磨”的首选设备。

高压辊磨机通过对矿石施加静载高压，使其内部受到极大的损伤而产生众多的裂纹，甚至挤压成更细的颗粒，从而大幅减少了后续磨矿的工作量，达到增产、节能的目的。

辊压机机器主体为框架结构，装有一个动辊和一个定辊，两辊各有一套驱动作慢速的转动方向相反的转动。

其中，动辊在一组液压缸推动下做水平方向滑动，使两辊之间保持一定的间隙。

当具有一定粒度的矿石物料从机器上部的料斗中依靠料重而竖直进入辊子间隙时，除了与辊面接触的颗粒受到辊面直接压力外，间隙内的矿石物料还被两个相对旋转的辊子压实，物料颗粒承受多点压力作用而被粉碎，从而实现连续粉碎的过程。

高压辊磨机的液压系统原理：液压泵首先向系统提供压力油，推动油缸伸出。

当压力升至工作压力时，压力继电器k发讯使液压泵电机停止转动，此刻系统处于保压状态，即由蓄能器和液控单向阀构成的保压回路使油缸保持工作压力，从而通过液压缸推动动辊完成矿石连续粉碎工作。

在矿石粉碎过程中，由于矿石颗粒的影响，推动动辊的油缸不停地往复微动，依靠蓄能器保压维持工作。

液压系统工作一段时间后，由于泄漏等因素，当压力下降到最低工作压力值时，压力继电器k发讯使油泵电机启动向系统补油，提高油压至工作压力。

当矿石下料颗粒过大时，液压缸随着动辊向后退让，并保持压力，排出的油液则进入蓄能器。

如果突然出现大块矿石或异物，造成油缸后退速度过快，蓄能器来不及将油缸排出的油液全部吸收，油压迅速上升至其最高工作压力时，安全阀就会迅速打开实现溢流。

辊压机液压系统选用惯性小、反应灵敏的皮囊式蓄能器。

利用蓄能器吸收冲击能量，并通过管路和节流阀的阻尼作用可以有效的衰减振幅，故系统可以简化为油气减振系统。

管路长度对系统的动态性能影响很大。

长度过小则系统阻尼变小，将引起系统振荡；过大则反应时间较长。

若满足要求的管路长度在现场太长，必须依靠调节阻尼阀的开口来达到调节系统阻尼大小。

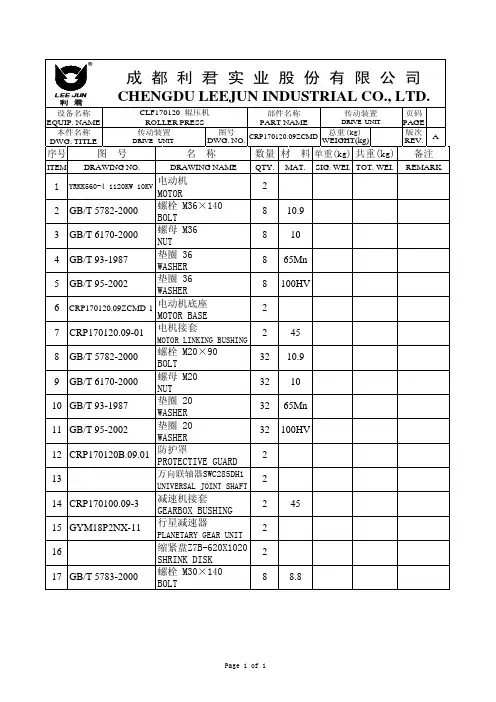

活动端外侧端盖OUTER FLANGE OF MOVING END 螺栓 M24×80BOLT 弹垫 24WASHER 平垫 24WASHER 轴承(241/750 CAK30/C3/W33)BEARING(241/750 CAK30/C3/W33)热电阻WZPM-201特THERMOCOUPLE WZPM-201螺 塞 M60×2SCREW PLUG 垫圈 60×68WASHER 轴承座BEARING HOUSING VE型密封圈（φ820）VE SEAL RING 螺栓 M10×40BOLT 外侧密封圈挡板DAM BOARD OF OUTER SEAL RING 油杯 45° M10×1GREASE CUP 组合密封垫10SEAL WASHER 内侧密封圈挡板DAM BOARD OF INNER SEAL RING 螺 塞 M18×1.5SCREW PLUG 垫圈 18×22WASHER 内侧密封圈隔板INNER SEAL RING DIAPHRAGM 密封圈固定环RETAINING RING OF SEAL RING VE型密封圈（φ870）VE SEAL RING 螺栓 M16×45BOLT 弹垫 16WASHERSHAFT φ870SHAFT φ8108.865Mn COPPER 45Q2354535ZG310-57010.94535COPPER ZG310-57010.965Mn 100HV 2162844222222226164822214848GB/T5782-2000GB/T93-1987JB/ZQ4454-1997CRP170100.02B-07CRP20080.02-14JB/T7940.2-1995GB/T982-1977CRP20080.02-12JB/ZQ4444-1997CRP170120.02C-08B GB/T5782-2000CRP170100.02B-06JB/ZQ4444-1997JB/ZQ4454-1997CRP170100.02B-05GB/T5782-2000GB/T93-1987GB/T95-200237383933343536293031322526272821222324181920平垫 16WASHER 螺塞 M14×1.5SCREW PLUG 垫圈 14×18WASHER 垫块BACK-UP PLATE 螺栓 M16×30BOLT 螺塞 M10×1SCREW PLUG 垫圈 10×13.5WASHER 调整垫ADJUST WASHER 螺栓 M10×25BOLT 管箍二HOOP 支架二SUPPORT 螺钉 M6×20BOLT 螺母 M6NUT 弹垫 16WASHER 锥密封棉线编织软管总成 DN32,M52×2 TUBE O型密封圈 34.5×3.55SEAL RING 焊接锥接头DN32TIE-IN 锥密封棉线编织软管总成 DN25,M42×2 TUBE O型密封圈 26.5×3.55SEAL RING 焊接锥接头DN25TIE-IN 管箍一HOOP 支架一SUPPORT NBR 20Q235Q235NBR 20Q2358.8865Mn COPPER 8.8Q235COPPER Q2358.835100HV 3522442282842216822416101041216GB/T 3452.1-1992JB/T 6144.5-1992CRP14080.02D-15CRP14080.02D-16JB/T 6143.1-1992GB/T 3452.1-1992JB/T 6144.5-1992JB/T 6143.1-1992CRP14080.02D-14GB/T 70.1-2000GB/T 6170-2000GB/T93-1987JB/ZQ4454-1997CRP170100.02B-08GB/T5783-2000CRP200160.02B-17JB/ZQ4454-1997CRP170120.02C-18GB/T70.1-2000JB/ZQ4444-1997GB/T95-2002JB/ZQ4444-199761575859605354555649505152454647484142434440焊接式端直通管接头D0=34,M33×2TIE-IN 组合密封垫 33SEAL WASHER O型密封圈 29×3SEAL RING 直角焊接接头D0=34TIE-IN 异径接头 A系列 DN32×25TIE-IN 焊接式直角管接头 D0=42TIE-IN 无缝钢管 D0=42,t=4.5SEAMLESS TUBE O型密封圈 34×3SEAL RING 外侧水箱上压盖OUTER COVER 内侧水箱上压盖INNER COVER 无缝钢管 D0=34,t=3.5SEAMLESS TUBE 外侧水箱下压盖OUTER COVER 内侧水箱下压盖INNER COVER 螺钉 M8×25BOLT 弹垫 16WASHER 圆橡胶条 A5±0.20 硬度邵尔A70RUBBER Q2358.865Mn NBRQ235Q23520Q235202020NBR 20NBR 2082217682m 220.5m 8222m 888CRP170120.02D-04GB/T 70.1-2000GB/T93-1987JB/ZQ4609-2006CRP170120.02D-01CRP170120.02D-02GB/T 8163-1999CRP170120.02D-03GB/T 12459-1990GB/T 971-1997GB/T 8163-1999GB/T 966-1997JB/T 982-1977GB/T 979-199777737475766970717265666768626364活动端外侧端盖OUTER FLANGE OF MOVING END 螺栓 M24×80BOLT 弹垫 24WASHER 平垫 24WASHER 轴承(241/750 CAK30/C3/W33)BEARING(241/750 CAK30/C3/W33)热电阻WZPM-201特THERMOCOUPLE WZPM-201螺 塞 M60×2SCREW PLUG 垫圈 60×68WASHER 轴承座BEARING HOUSING VE型密封圈（φ820）VE SEAL RING 螺栓 M10×40BOLT 外侧密封圈挡板DAM BOARD OF OUTER SEAL RING 油杯 45° M10×1GREASE CUP 组合密封垫10SEAL WASHER 内侧密封圈挡板DAM BOARD OF INNER SEAL RING 螺 塞 M18×1.5SCREW PLUG 垫圈 18×22WASHER 内侧密封圈隔板INNER SEAL RING DIAPHRAGM 密封圈固定环RETAINING RING OF SEAL RING VE型密封圈（φ870）VE SEAL RING 螺栓 M16×45BOLT 弹垫 16WASHERSHAFT φ870SHAFT φ810Q235-A 8.865Mn 4535COPPER 4510.94535COPPER ZG310-57065Mn 100HV ZG310-57010.92161644222222226164822214848CRP20080.02-14GB/T5782-2000GB/T93-1987CRP20080.02-12JB/ZQ4444-1997JB/ZQ4454-1997CRP170100.02B-07GB/T5782-2000CRP170100.02B-06JB/T7940.2-1995GB/T982-1977JB/ZQ4444-1997JB/ZQ4454-1997CRP170120.02C-08B GB/T93-1987GB/T95-2002CRP170100.02B-05GB/T5782-200037383933343536293031322526272821222324181920平垫 16WASHER 螺塞 M14×1.5SCREW PLUG 垫圈 14×18WASHER 螺塞 M10×1SCREW PLUG 垫圈 10×13.5WASHER 调整垫ADJUST WASHER 螺栓 M10×25BOLT 管箍二HOOP 支架二SUPPORT 螺钉 M6×20BOLT 螺母 M6NUT 弹垫 16WASHER 锥密封棉线编织软管总成 DN32,M52×2 TUBE O型密封圈 34.5×3.55SEAL RING 焊接锥接头DN32TIE-IN 锥密封棉线编织软管总成 DN25,M42×2 TUBE O型密封圈 26.5×3.55SEAL RING 焊接锥接头DN25TIE-IN 管箍一HOOP 支架一SUPPORT 焊接式端直通管接头D0=34,M33×2TIE-IN 组合密封垫 33SEAL WASHER20NBR 20Q235-A Q235-A NBR 20Q235-A 8.8865Mn COPPER 8.8Q235-A 100HV 35COPPER 3584228842416828241622662216GB/T 966-1997JB/T 982-1977GB/T 3452.1-1992JB/T 6144.5-1992CRP14080.02D-15CRP14080.02D-16JB/T 6143.1-1992GB/T 3452.1-1992JB/T 6144.5-1992JB/T 6143.1-1992CRP14080.02D-14GB/T 70.1-2000GB/T 6170-2000GB/T93-1987JB/ZQ4454-1997CRP170100.02B-08GB/T5783-2000CRP200160.02B-17GB/T95-2002JB/ZQ4444-1997JB/ZQ4454-1997JB/ZQ4444-199761575859605354555649505152454647484142434440O型密封圈 29×3SEAL RING 直角焊接接头D0=34TIE-IN 异径接头 A系列 DN32×25TIE-IN 焊接式直角管接头 D0=42TIE-IN 无缝钢管 D0=42,t=4.5SEAMLESS TUBE O型密封圈 34×3SEAL RING 外侧水箱上压盖OUTER COVER 内侧水箱上压盖INNER COVER 无缝钢管 D0=34,t=3.5SEAMLESS TUBE 外侧水箱下压盖OUTER COVER 内侧水箱下压盖INNER COVER 螺钉 M8×25BOLT 弹垫 16WASHER 圆橡胶条 A5±0.20 硬度邵尔A7RUBBER Q235-A 8.865Mn NBRQ235-A Q235-A 20Q235-A 202020NBR NBR 201768820.5m 2222m 2m 2882CRP170120.02D-04GB/T 70.1-2000GB/T93-1987JB/ZQ4609-2006CRP170120.02D-01CRP170120.02D-02GB/T 8163-1999CRP170120.02D-03GB/T 12459-1990GB/T 971-1997GB/T 8163-1999GB/T 979-19977374756970717265666768626364Page 1 of 2防尘圈 II DUSTPROOF RING 螺栓 M8×25BOLT 垫圈 8WASHER 盖板COVER 螺栓 M6×20BOLT 垫圈 6WASHER 垫圈6WASHER 警示牌WARNER 铆钉4×8 RIVET 螺栓 M10×35BOLT 螺母 M10NUT 垫圈 10WASHER 门DOOR 螺栓 M10×25BOLT 垫圈10WASHER 门1DOOR 门2DOOR 265Mn 4.5100HV4.865Mn L2BL24.8100HV Q2354.8100HV 4.83232222224161628444162GB/T5781-2000GB/T93-1987CRP170120.08.01CRP170120.08.02GB/T5781-2000GB/T6170-2000GB/T95-2002CRP180100.08-06GB/T95-2002GB/T93-1987CRP14065.08.01-4GB/T827-1986GB/T5781-2000GB/T93-1987CRP170100.08-08GB/T5783-2000CRP180100.08-053233343528293031242526272021222319Page 2 of 2Page 1 of 1Page 1 of 3干油盒２GREASE BOX 2干油盒支座FOOTSTEP FOR GREASE BOX 挡板BAFFLE 支承板SUPPORT PLATE 橡胶板15×534×1380RUBBER BOARD 止推板THRUST PLATE 紧固件FASTENING PIECE 紧定螺钉TRIP BOLT 活动端防尘板(左,右)各1DUST SHIELD OF FLOATING END （LEFT,RIGHT ）EACH 1固定端防尘板(左,右)各1DUST SHIELD OF FIXED END （LEFT,RIGHT ）EACH 1吊挂装置ERECTING BY OVERHANG 油缸支承板SUPPORT PLATE FOR HYDROCYLINDER 垫圈16WASHER 螺母 M30NUT 垫圈 30WASHER 螺栓M30×430BOLT 螺栓M30×380BOLT 螺栓M30×250BOLT 沉头螺钉 M20×60DORMANT BOLT 螺栓M20×75BOLT 螺栓M20×210BOLT 垫圈 20WASHER 垫圈 20WASHER 螺母 M20NUT8.8100HV 65Mn 88.88.88.88.8100HV 8100HV 8.8Q235RUBBER Q23545Q23584885656122048762416080244448222GB/93-1987GB/T6170-2000GB/T70.1-2000GB/T5782-2000GB/T5782-2000GB/95-2002GB/95-2002GB/T5782-2000GB/T5782-2000GB/T5782-2000CRP170100.01-24CRP170100.01-25GB/95-2002GB/T6170-2000CRP170100.01-20CRP170100.01-21CRP170100.01-22CRP170100.01-23CRP170100.01-17CRP170100.01-18CRP170100.01-19CRP170100.01-15CRP170100.01-16414243373839403334353629303132252627282122232420Page 2 of 3螺栓M10×25BOLT 垫圈 10WASHER 螺栓 M16×40BOLT 垫圈 16WASHER 吊环螺钉 M20EYEBOLT 垫圈BACK UP PLATE 活动端端部件（左）HEAD END OF FLOATING END （LEFT ）固定端端部件（左）HEAD END OF FIXED END （LEFT ）垫块1BLOCK1垫块2BLOCK2螺栓 M16×90BOLT 垫块1BLOCK1螺栓 M16×80BOLT 挡板2BAFFLE28.8Q235Q235Q2358.8Q235Q2358.865Mn 8.8100HV 48413248323161262616GB/T5782-2000CRP170100.01-29GB/T5782-2000CRP170100.01-27CRP170100.01.03CRP170100.01.04CRP20080.01-23CRP180120.01-9GB/T5783-2000GB/95-2002GB/825-1988CRP170100.01-26GB/T5783-2000GB/93-19875753545556495051524546474844Page 3 of 3Page 1 of 3挡销板BAFFLE OF PIN 螺栓 M10×20BOLT 弹垫 10WASHER 顶杆I MANDRIL I 侧盖板LATERAL COVER PLATE 喂料管延伸板1FEED DUCT EXTENSION WALL 调节板支座REGULATING PLATE FOOTSTEPT 销轴 B60×140AXLE PIN 垫板3BACK UP PLATE 垫板1BACK UP PLATE 螺栓 M16×70BOLT 弹垫 16WASHER 平垫 16WASHER 螺栓 M20×100BOLT 螺母 M20NUT 弹垫 20WASHER平垫 20WASHER喂料管延伸板 2FEED DUCT EXTENSION WALL 顶杆II MANDRIL II 螺母 M36NUT 保险挡块ARRESTING STOP 套管 18Q2354565Mn 100HV 4565Mn 100HV 8.8845Q235Q2358.845Q2358.865Mn 12642424128824844484214488GB/T6170-2000CRP14065.04-37CRP180120B 04B 08GB/T93-1987GB/T95-2002CRP170120.04C-02CRP170120.04C-14GB/T93-1987GB/T95-2002GB/T5782-2000GB/T6170-2000GB/T882-2000CRP170120.04C-06CRP170120.04C-07GB/T5782-2000CRP20060.04B-04CRP170120.04C-11CRP170120.04C-02CRP200120.04E-07CRP200120.04E-11GB/T5782-2000GB/T93-198737383933343536293031322526272821222324181920Page 2 of 3BUSHING螺母 M24NUT弹垫 24WASHER平垫 24WASHER挡片BLOCK SHEET蝶形弹簧B125-2DISH SPRING双头螺柱 M24×220DOUBLE-SCREW BOLT弧形板 1CAMBERED PLATE蝶形弹簧A 125-3DISH SPRING套管 2BUSHING螺栓 M8×30BOLT弹垫 8WASHER销轴 B10×40AXLE PIN平垫 10WASHER开口销 3.2×20SPLIT PIN 3.2×20观察门INSPECTION DOOR Q2358.865Mn 45100HV 35Q2354565Mn 100HV Q2354588444881261221212624412GB/T91-2000CRP170120.04C-03GB/T5782-2000GB/T93-1987GB/T882-2000GB/T95-2002GB/T901-1988CRP20060.04B-13GB/T1972-1992CRP180120B.04B-09GB/T93-1987GB/T95-2002CRP170100.04-19GB/T1972-1992CRP180120B.04B-08GB/T6170-200053544950515245464748414243443940Page 3 of 3标 题 栏Page1 of 1Page 1 of 1。
