电厂直流双电源改造分析 2

双电源改造可行性研究报告一、引言在现代社会中，电力作为最基本的能源之一，对人类的生产生活起着至关重要的作用。

然而，由于各种原因，电力供应可能会出现中断或不稳定的情况，给人们的生产和生活带来诸多困扰。

因此，对于建立稳定可靠的电力系统，探索双电源改造的可行性显得尤为重要。

二、双电源改造的背景和意义传统的电力系统通常只有单一的电源，一旦该电源出现故障或中断，就会导致停电，给人们的生产和生活带来不便甚至损失。

而双电源改造即在原有的电力系统基础上增加备用电源，以实现在主电源故障时能够自动切换到备用电源，保障电力系统的稳定供电。

双电源改造的意义在于提高电力系统的可靠性和稳定性，减少因单一电源故障而导致的停电时间，从而保障人们的正常生产和生活秩序。

三、双电源改造的技术方案1. 备用电源选择在双电源改造中，备用电源的选择至关重要。

常见的备用电源包括柴油发电机组、蓄电池等。

柴油发电机组具有独立供电能力强、启动快速等特点，适用于大型电力系统；而蓄电池则具有无噪音、无污染的优势，适用于小型电力系统。

2. 切换设备设计为实现在主电源故障时自动切换到备用电源，需要设计合适的切换设备。

切换设备应具有灵敏可靠的切换功能，确保在主电源故障时能够及时切换到备用电源，保障电力系统的连续供电。

四、双电源改造的可行性分析1. 经济性分析双电源改造需要投入一定的资金用于备用电源和切换设备的购置和安装，但考虑到其能够提高电力系统的可靠性和稳定性，减少停电损失，从长远来看，双电源改造具有较高的经济性。

2. 技术可行性分析目前，备用电源和切换设备的技术已经相对成熟，能够满足双电源改造的需求。

在实际应用中，双电源改造已经被广泛应用于各种电力系统中，并取得了良好的效果，具有较高的技术可行性。

3. 系统稳定性分析双电源改造可以有效提高电力系统的稳定性，一旦主电源出现故障，能够立即切换到备用电源，保障电力系统的连续供电。

通过双电源改造，可以避免因单一电源故障而导致的停电，提高电力系统的可靠性。

火电厂汽轮机DEH控制系统直流电源供电方式改造分析摘要：火电厂汽轮机控制系统需要多方面的配合，其中，DEH控制系统是火电厂汽轮机控制的核心。

在现阶段，我们国家对于这方面的安全性能要求是越来越严苛，本文就分析了火电厂汽轮机数字电液控制系统（DEH）220V直流供电方式的状况，并且在这其中发现很多措施都存在严重的安全隐患，为了降低风险系数，现阶段的工作任务就是对相应的机器设备进行技术改造以及工作模式上的调整。

所以本文就根据DEH控制系统的特点所在，介绍了如何改进DEH系统的安全性和稳定性，以及如何将新电源模块安装到用于直流电源的交流电源逆变器。

最后通过热无扰切换单元和两母线完全独立的直流系统，从而达到提高DEH控制系统可靠性和稳定性的目的。

关键词：DEH控制系统；可靠性；稳定性；供电方式引言：现在火电厂单机的发电负荷都是比较低的，在这种情况之下，就要进一步重视加强DEH系统工作方面，从火电厂汽轮机DEH控制系统的直流电源供电方式来看，有必要选择使用新的电源供电系统，使用新技术与供电方式结合的设计，从而有效提高DEH电源系统的稳定性和可靠性。

一、阐述DEH控制系统的工作原理在火电厂汽轮机DEH控制系统的控制原则上：在处于稳定的状态时，电网的负荷与机组的实际负荷两者就会是一个相等的状态。

在动态的情况之下，电网的负荷指令就会与设定的实际负荷不一致，如果整体不进行系统的调整，各个设备就会处于失衡的状态。

此时DCS系统就会自动根据负荷指令与实际负荷，进行计算得出所存在的偏差情况，从而向伺服卡发送操作的指令，伺服卡接收到指令之后获取LVDT的反馈，接着就是对相对应的机械程序进行调节，通过控制回油实现调节阀门开度，在改变了阀门的开度之后，才可以改变蒸汽的多少，以及调节到汽轮机的进汽量，从而完成负荷自动调节的功能[1]。

二、DEH系统电源的大致供电方式DEH系统控制柜分为卡件柜和继电器柜。

卡件柜的供电方式为：主电源和副交流220V电源同时供电，主电源和副电源分别来自电气侧的UPS电源和仪控部分的电源。

变电站直流电源系统改造问题探讨变电站直流电源系统是变电站中至关重要的组成部分，它为变电站的保护、控制、通信、自动化等设备提供稳定的直流电源供应。

随着变电站设备的老化和更新换代，直流电源系统也需要不断进行改造和升级，以适应新的设备和系统需求。

本文将就变电站直流电源系统改造问题进行探讨，分析改造的必要性、面临的挑战和解决方案。

一、直流电源系统改造的必要性1. 设备老化：变电站直流电源系统中的蓄电池、整流模块、控制器等设备随着使用时间的增长逐渐老化，降低了系统的可靠性和稳定性。

2. 技术更新：随着变电站保护、控制、通信等设备的更新换代，新设备对直流电源系统的要求也在不断提高，老旧的直流电源系统已经无法满足现代设备的需求。

3. 能效要求：随着能源、环保等要求的提高，改造直流电源系统可以提高系统的能效和环保性能，降低能耗和排放。

二、直流电源系统改造面临的挑战1. 现场施工条件复杂：变电站直流电源系统改造需要对现场设备进行拆卸、安装、调试等操作，施工条件复杂，施工安全隐患大。

2. 系统运行中断影响生产：直流电源系统是变电站设备的重要供电来源，改造过程中需要对系统进行停电维护，可能影响变电站的正常生产运行。

3. 技术难度较高：直流电源系统改造涉及到电气、控制、通信等多个领域，需要专业技术人员进行设计、施工和调试，技术难度较高。

三、直流电源系统改造的解决方案1. 精细化规划：在进行直流电源系统改造时，需要进行精细的规划和设计，充分考虑现场施工条件和系统运行情况，确保施工过程安全可靠。

2. 分阶段改造：可以将直流电源系统改造分为多个阶段进行，避免系统长时间停电影响生产，同时也便于施工和调试的顺利进行。

3. 采用先进设备：在直流电源系统改造中，可以采用先进的蓄电池、整流模块、控制器等设备，提高系统的稳定性和可靠性，同时满足现代设备的要求。

4. 引入智能化技术：可以在直流电源系统改造中引入智能化技术，如远程监控、故障诊断等功能，提高系统的运行效率和可维护性。

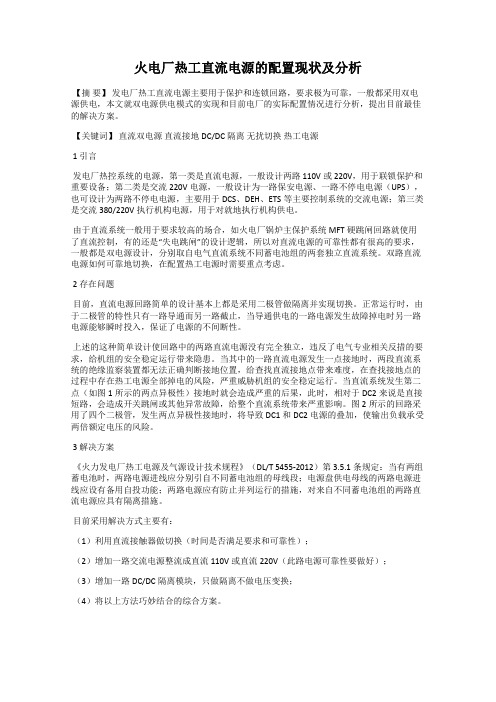

火电厂热工直流电源的配置现状及分析【摘要】发电厂热工直流电源主要用于保护和连锁回路，要求极为可靠，一般都采用双电源供电，本文就双电源供电模式的实现和目前电厂的实际配置情况进行分析，提出目前最佳的解决方案。

【关键词】直流双电源直流接地 DC/DC隔离无扰切换热工电源1 引言发电厂热控系统的电源，第一类是直流电源，一般设计两路110V或220V，用于联锁保护和重要设备；第二类是交流220V电源，一般设计为一路保安电源、一路不停电电源（UPS），也可设计为两路不停电电源，主要用于DCS、DEH、ETS等主要控制系统的交流电源；第三类是交流380/220V执行机构电源，用于对就地执行机构供电。

由于直流系统一般用于要求较高的场合，如火电厂锅炉主保护系统MFT硬跳闸回路就使用了直流控制，有的还是“失电跳闸”的设计逻辑，所以对直流电源的可靠性都有很高的要求，一般都是双电源设计，分别取自电气直流系统不同蓄电池组的两套独立直流系统。

双路直流电源如何可靠地切换，在配置热工电源时需要重点考虑。

2 存在问题目前，直流电源回路简单的设计基本上都是采用二极管做隔离并实现切换。

正常运行时，由于二极管的特性只有一路导通而另一路截止，当导通供电的一路电源发生故障掉电时另一路电源能够瞬时投入，保证了电源的不间断性。

上述的这种简单设计使回路中的两路直流电源没有完全独立，违反了电气专业相关反措的要求，给机组的安全稳定运行带来隐患。

当其中的一路直流电源发生一点接地时，两段直流系统的绝缘监察装置都无法正确判断接地位置，给查找直流接地点带来难度，在查找接地点的过程中存在热工电源全部掉电的风险，严重威胁机组的安全稳定运行。

当直流系统发生第二点（如图1所示的两点异极性）接地时就会造成严重的后果，此时，相对于DC2来说是直接短路，会造成开关跳闸或其他异常故障，给整个直流系统带来严重影响。

图2所示的回路采用了四个二极管，发生两点异极性接地时，将导致DC1和DC2电源的叠加，使输出负载承受两倍额定电压的风险。

双电源改造方案随着科技的不断进步和发展，现代社会对电力的需求越来越大。

然而，电力供应稳定性的问题一直困扰着用户与供应商。

一旦发生电力中断，我们的生活和工作都将受到严重影响。

这就是为什么双电源改造方案成为许多人关注和探索的领域之一。

在本文中，我们将探讨双电源改造的必要性、具体操作方法以及优势与劣势。

一、双电源改造的必要性1. 提供备用电源：对于一些关键领域，如医院、商业中心和军事设施等，电力中断可能导致重大的人员伤亡和财产损失。

通过双电源改造，我们可以提供备用电源，确保这些关键领域的电力供应不会中断，保护人们的生命和财产安全。

2. 提高电力供应的稳定性：在日常生活中，电力中断可能只是带来一些不便，但对于一些工业领域，如数据中心、制造业和地铁等，电力中断可能导致巨大的损失。

通过双电源改造，我们可以确保电力供应的稳定性，减少因停电而导致的经济损失和社会不稳定。

二、双电源改造的具体方法1. 安装备用发电机：安装一台备用发电机是双电源改造的最常见方法之一。

当主电源出现故障或中断时，备用发电机立即接管供电，确保电力不间断。

备用发电机可以选择柴油发电机或天然气发电机，根据实际情况和需求进行选择。

2. 离网系统：除了备用发电机，离网系统也是一种双电源改造的选择。

通过使用太阳能电池板等可再生能源装置，将自然界的能源转化为电力。

当主电源中断时，离网系统可以提供稳定的电力供应。

这种方法对于一些偏远地区或无法接入电网的场所尤为适用。

三、双电源改造方案的优势与劣势1. 优势：提供备用电源：当主电源中断时，备用电源可以立即接管供电，确保电力不间断。

提高电力供应的稳定性：双电源改造可以减少意外停电带来的经济和社会损失，提高电力供应的稳定性。

适用范围广泛：双电源改造适用于各种场所和需求，从家庭到工业场所都可以进行改造。

2. 劣势：成本较高：双电源改造需要投资购买备用发电机或离网系统等设备，所以成本较高。

维护工作量大：备用发电机和离网系统需要定期维护和保养，这增加了管理和运营的难度。

姚孟电厂#6机组直流双电源转换装置改造摘要：针对国家电投平顶山姚孟发电有限责任公司#6机组MFT、ETS跳闸继电器柜直流供电装置采用两路直流电源经二极管直接并联设计方案，但与DL/T5044-2014《电力工程直流电源系统设计技术规程》和电气反措要求（两路直流电源正常运行不得合环）相违背。

通过技术改造，将两路直流系统经DC／AC隔离变换器转换后并联输出，解决了双回路直流供电的可靠性，满足了双路直流电源之间的隔离要求，避免了直流系统接地故障时的相互影响。

关键词：直流电源；转换装置；隔离引言平顶山姚孟发电有限责任公司#6机组MFT、ETS跳闸继电器柜直流供电系统采用两路直流电源经二极管直接并联设计方案，存在两路直流电源合环、不独立、非隔离双电源结构等问题。

不满足电力行标、电气反措及国电投集团公司技术监督细则等相关条文内容要求，存在安全隐患。

1改造前直流供电系统应用现状1.1设备概述平顶山姚孟发电有限责任公司#6机组MFT、ETS跳闸继电器柜各安装一个双路110VDC耦合器，如图1所示，上方两对接线端子为两路110V DC电源输入端，下方两侧两对接线端子为电源监视输出接点，下方中间两对接线端子为110V DC电源输出端。

图1 改造前双电源耦合器1.2系统原理如图2所示，进线直流电源Ⅰ的“﹢”串接一个二极管，进线直流电源Ⅱ的“﹢”串接一个二极管。

利用二极管“正向导通，反向隔断”的特性，实现两路直流电源的无扰切换，防止任一直流电源回路故障时引起控制设备误动作，满足实际生产过程对直流电源可靠性的要求。

图2 改造前直流电源切换原理图采用二极管作为双路直流电源无扰切换元件，具有切换快速、原理简单、元件相对可靠性高、成本较低、维护工作量少等诸多优点。

1.3存在问题二极管元件的特性及采用并联串接二极管合环输出实现双路直流电源无扰切换的系统原理决定可能会出现以下几方面的问题。

两段直流进线异极接地，负荷端产生过电压。

当其中一段直流进线正极接地，另一段直流进线负极接地时，二极管切换回路输出端负荷侧产生最高两倍的过电压，对负荷侧的元件及控制装置造成损坏，严重时造成重要保护拒动或误动，风险扩大。

变电站直流电源并联方案改造的研究浅析摘要：对于传统串联直流电源而言，在运行过程中常常存在着新旧电池混合使用不稳定或在线全容量无法实现核容等情况，而并联直流电源将能够很好地解决这些典型问题。

采用蓄电池对直流系统进行串联，大大改善了原有电源系统的各项性能，这对于优化变电站的运行效果与可靠性起到积极意义。

本文将针对变电站内直流电源系统进行分析，并简要介绍并联方案的改造措施。

关键词：变电站；直流电源；并联方案；改造1 引言对于串联直流系统而言，主要采用蓄电池串接，再挂接母线以获得所需要的电压，但由于受到技术限制，串联直流系统常常存在可靠性低以及电池无法混用等问题，这也致使蓄电池成为有效保障电力供应的潜在隐患。

而并联直流系统则能够有效解决这些问题，也逐步成为当前变电站改造所采用的典型直流电源设计方案。

2 变电站直流技术对比分析2.1串联直流电源系统串联直流电源系统主要由蓄电池组、充电模块、馈线开关以及进线切换单元等内容组成。

其中，充电模块主要是将交流电转换为直流电，而蓄电池组多采用串联蓄电池的形式进行连接，且与充电机组一起采用并联方式与直流母线相接，借由馈线开关对直流负荷进行合理分配。

对于变电站而言，通常会采用一组蓄电池串联，在获得高电压的同时，也能作为有效的后备电源。

蓄电池通常是由相同的电池进行组合，一旦出现新旧电池组合使用，容易造成旧电池充电过量或新电池放电过量等情况，直接影响供电的稳定性，同时也会加速蓄电池组对电能的损耗。

对于旧电池而言，一旦出现鼓包等情况，将会造成蓄电池组使用的不稳定性，必须对全部蓄电池进行更换，这在一定程度上浪费了资源，造成了完好蓄电池的报废情况。

除此之外，蓄电池还需要进行定期巡检，而此项工作耗费了维护人员大量时间，造成了蓄电池组的维护难等问题。

2.2并联直流电源系统并联直流电源系统是将变换模块与蓄电池一对一进行连接使用，彼此之间相互独立，由变换模块对其进行充电与放电的管理。

由于各个蓄电池之间采用并联方式，保证了使用的独立性，在单个蓄电池出现质量问题时，将不会对整个蓄电池组产生影响，这有效保证了蓄电池组的高可靠性，同时，也可以实现新旧电池以及不同类型蓄电池之间的混合使用。

变电站直流电源系统改造问题探讨随着社会经济的不断发展，电力行业得到了进一步的发展。

现代变电站已经成为了现代电力系统中不可或缺的组成部分。

变电站中的直流电源系统在电力系统中扮演着重要的角色。

经过一段时间的使用后，直流电源系统也需要进行维护、更新或改造。

本文旨在探讨变电站直流电源系统改造问题。

变电站直流电源系统主要由两个部分组成，即负责充电的充电机以及储存电能的蓄电池组。

整个直流电源系统起到了“备份”电源的作用。

在市电电源供电异常或者断电情况下，直流电源系统能够及时切换到供电状态，以保证变电站正常运行。

1.设备老化随着使用寿命的延长，直流电源系统中的设备进行更新或更换。

造成设备老化的原因较多，主要是由于自然老化，工作条件变化（例如环境温度、湿度等变化）、设备设计不合理等。

2.技术升级新的技术和新的设备，可以提高直流电源系统的效率、可靠性和安全性。

为了适应电力行业的快速发展和现代要求，直流电源系统需要进行技术升级。

3.设备故障及保护问题直流电源系统中的设备故障会对电力系统的安全性造成影响。

及时对故障设备进行更改或更新，是维护系统稳定运行的关键条件。

同时，保护系统在出现故障时也需要立即得到修复。

因此，直流电源系统在维护和保护方面也需要进行改造。

直流电源系统改造的目标主要有以下几点：1.提高系统效率、可靠性和安全性通过更新技术、更新设备、完善控制系统等方式，提高直流电源系统的效率和可靠性，减少在使用过程中的故障。

2.降低运营成本电力系统是一个长期运营的世界，其中成本部分是需要考虑的，直流电源系统的运行成本主要由设备维护和更换净化剂等成本构成，通过改造来降低运营成本。

3.提高系统运行稳定性直流电源系统改造可以提高系统的稳定性，保证系统能够在异常的情况下及时切换到备用电源。

1.全面了解现有直流电源系统首先需要全面了解现有直流电源系统的运行情况，包括设备状况、控制系统、工作环境等方面。

了解现有情况是制定后续改造方案的基础。

双电源改造可行性研究报告一、简介双电源改造是指在原有电力系统基础上增加备用电源，以确保系统的可靠性和稳定性。

在现代社会中，对电力的需求日益增长，电力系统的重要性也日益突出。

而电力系统的可靠性对于保障生产、生活和社会稳定至关重要。

因此，进行双电源改造对于提高电力系统的可靠性和稳定性具有重要意义。

本报告将分析双电源改造的可行性，包括需求分析、技术方案、经济评价、环境影响和社会效益等方面，旨在为双电源改造项目提供决策参考。

二、需求分析1. 社会需求：随着工业化和城市化进程的加快，各种生产活动和生活需求对电力的需求越来越大。

双电源改造能够提高电力系统的可靠性，确保供电的稳定性，满足社会各项活动对电力的需求。

2. 经济需求：稳定的电力供应对于各行业的生产活动至关重要。

而双电源改造可以提高电力系统的可靠性和稳定性，保障各行业的生产活动不受电力故障的影响。

3. 安全需求：电力系统的故障可能导致生产事故和安全事故，双电源改造可以提高电力系统的可靠性，减少事故的发生概率，保障生产和生活的安全。

三、技术方案双电源改造的技术方案主要包括备用电源的选择和接入方式，以及和主电源的配合方式。

1. 备用电源选择：备用电源的选择包括发电机组、蓄电池系统、UPS系统等。

根据需求和经济条件选择合适的备用电源。

2. 接入方式：备用电源可以通过并网方式、并联方式、独立发电方式等接入电力系统，实现和主电源的配合。

3. 配合方式：备用电源和主电源需要通过自动切换装置和配电装置进行切换和配合，以确保在主电源故障时备用电源能够及时接入电力系统。

四、经济评价进行双电源改造需要考虑经济成本和效益，主要包括投资成本、运营成本和社会效益。

1. 投资成本：双电源改造的投资成本主要包括备用电源设备的购置和安装、配电系统的改造和维护等。

需要对投资成本进行详细的核算和评估。

2. 运营成本：备用电源需要定期检修和维护，同时还需要考虑备用电源的燃料成本、电力损耗等运营成本。
