ATSE的定义1.1转换开关电器（转换开关）Transfer Switching Device(Transfer Switch)将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2自动转换开关电器(ATSE)Automatic Transfer Switching Equipment(ATS E)由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为“双电源自动转换开关”或“双电源开关”2.ATSE的分类ATSE可分为两个级别：PC级和CB级。
PC级ATSE：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级ATSE：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。
ATSE的发展历程电源切换系统类产品发展大体经历了三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。
接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。
因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。
塑壳断路器类此类电源切换系统以塑壳式断路器为切换执行部件，切换功能用ATS自动控制单元完成，有机械和电气连锁，功能完善，操作性能好，使用寿命高，组成元器件较少，安装方便。
该类属CB级转换开关电器，由两个断路器作为电流分断单元，并配备电流脱扣器，具备一定的保护能力，断路器的接通/分断能力比继电器高很多。
该类产品稳态时由机械结构进行保持，由于断路器同负荷隔离开关本身的区别，在过电流状况下的应用效果不如PC级产品。
负荷隔离开关类负荷隔离开关型转换开关电器是在两个负荷隔离开关的基础上加装电动操作机构、机械连锁机构、自动控制单元等一体化组装而成。

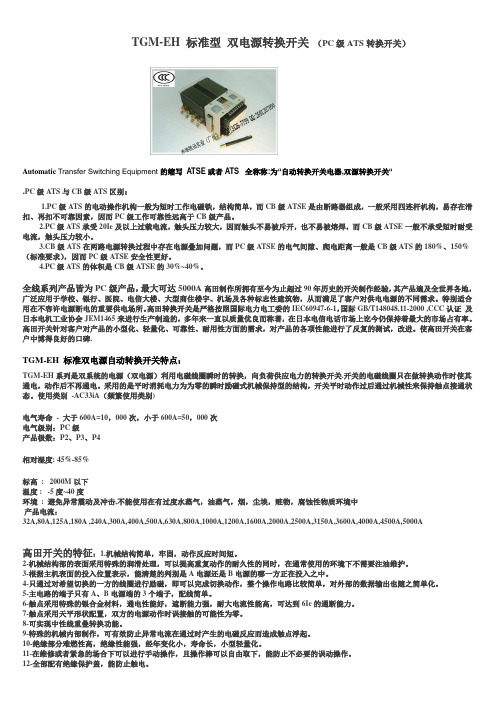

TGM-EH 标准型双电源转换开关（PC级ATS转换开关）Automatic Transfer Switching Equipment 的缩写ATSE或者ATS 全称称:为“自动转换开关电器,双源转换开关“.PC级ATS与CB级ATS区别：1.PC级ATS的电动操作机构一般为短时工作电磁铁，结构简单，而CB级ATSE是由断路器组成，一般采用四连杆机构，易存在滑扣、再扣不可靠因素，因而PC级工作可靠性远高于CB级产品。
2.PC级ATS承受20Ie及以上过载电流，触头压力较大，因而触头不易被斥开，也不易被熔焊，而CB级ATSE一般不承受短时耐受电流，触头压力较小。
3.CB级ATS在两路电源转换过程中存在电源叠加问题，而PC级ATSE的电气间隙、爬电距离一般是CB级ATS的180%、150%（标准要求），因而PC级ATSE安全性更好。
4.PC级ATS的体积是CB级ATSE的30%~40%。
全线系列产品皆为PC级产品，最大可达5000A高田制作所拥有至今为止超过90年历史的开关制作经验，其产品遍及全世界各地，广泛应用于学校、银行、医院、电信大楼、大型商住楼宇、机场及各种标志性建筑物，从而满足了客户对供电电源的不同需求。
特别适合用在不容许电源断电的重要供电场所。
高田转换开关是严格按照国际电力电工委的IEC60947-6-1，国际GB/T148048.11-2000 ,CCC认证及日本电机工业协会JEM1465来进行生产制造的，多年来一直以质量优良而称著，在日本电信电话市场上讫今仍保持着最大的市场占有率。
高田开关针对客户对产品的小型化、轻量化、可靠性、耐用性方面的需求，对产品的各项性能进行了反复的测试，改进。
使高田开关在客户中博得良好的口碑.TGM-EH 标准双电源自动转换开关特点：TGM-EH系列是双系统的电源（双电源）利用电磁线圈瞬时的转换，向负荷供应电力的转换开关.开关的电磁线圈只在做转换动作时使其通电，动作后不再通电。
双电源自动转换开关（Automatic transfer switch equipment）目录（content）一、ATSE介绍二、ATSE如何选择三、ATSE技术探讨四、APEQ系列二次控制回路详解五、选型案例双电源自动转换开关（Automatic transfer switch equipment）一、ATSE介绍双电源自动转换开关：是由一个或几个转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。
电器级别：PC级--能够接通、承载、但不用于分断短路电流的ATSE。
CB级—配备过流脱扣器、能够有接通并可以分断短路电流的ATSE使用类别：AC-33B、AC-33A、AC-31A、AC-31B等表示方法：图纸是工程设计的语言，如何在图纸上能够简洁、清晰地把ATSE表示出来，一般需要正确的图形表示，ATSE的主要参数，比如壳架电流、额定电流、极数等形式的简化表示法名词释义：（1）自投自复：两路电源均正常情况下常用电源工作，如果常用电源故障自动转换到备用电源（转换延迟可调）工作，当常用电源恢复正常后自动返回常用电源（返回延迟可调）工作。
（2）自投不自复：两路电源均正常情况下常用电源工作，如果常用电源故障自动转换到备用电源工作，控制器停止转换，即使常用电源恢复正常，开关不返回常用电源工作。
除非备用电源断电，控制器恢复正常，再次返回到常用电源工作。
（3）消防联动: 双电源自动转换开关（ATSE）中消防联动（或者称消防切非）指，产品本身不具备火警检测功能，产品接受到来自消防中心的外部火警信号（控制信号）后，将自动切换到OFF位置，切除与消防无关的非重要负荷。
同时提供切非反馈信号，当输入火警信号（控制信号）解除后，ATSE可自动返回原正常工作，恢复被切负荷的供电。
（4）互为备用：简而言之是常用电源、备用电源为对等优先权工作位：（1）两工作位（2）三工作位APEQ2系列开关为两工作位模式APEQ2系列开关为三工作位模式二、ATSE如何选择根据《IEC62091固定式消防泵控制器》标准，该标准明确规定：消防泵用ATSE应采用PC 级（只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能）ATS E。
ATSEATSE（Automatic Transfer Switching Equipment）即自动转换开关电器；是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路(失压、过压、欠压、断相、频率偏差等)、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。
如市电与发电的转换，两路市电的转换；主要适用于低压供电系统，即额定电压交流不超过1000V 或直流不超过1500V ，在转换电源期间中断向负载供电。
1.ATSE的定义1.1 转换开关电器（转换开关）Transfer Switching Device (Transfer Switch)将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2 自动转换开关电器(ATSE) Automatic Transfer Switching Equipment (AT SE)由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为“双电源自动转换开关”或“双电源开关”。
2.ATSE的分类ATSE 可分为两个级别：PC 级和CB 级。
PC级ATSE ：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级ATSE ：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。
3.ATSE的发展历程电源切换系统类产品发展大体经历了三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。
3.1 接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。
因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。
自动转换开关ATSE (AutomaticTransfer Switch Equipment)是一种常用的电器开关设备，主要作用是在两路可用的供电电源间，选择一路安全、可靠的电源向负载供电，以保证负载用电的连续性。
自从有了双路电源向负载供电的配电系统，就有了双电源自动转换开关的应用。
我国相关部门于2002年10月8日颁布了ATSE的国家标准GB/T14048.11，并在2003年4月1日起实施。
该标准等同于国际电工委员会标准IEC60947—6—1。
本文将紧密结合GB/T14048.11标准，综合设计和使用中存在的问题，尤其是招标技术要求中，对ATSE 的要求和限定内容，做以下初步的阐述和探讨。
1、自动转换开关的定义GB/T14048.11定义：自动转换开关电器ATSE是由一个(或几个)转换开关电器和其他必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
由该定义我们可以理解如下：(1)ATSE是一种独立的电气开关它并列于断路器、负荷开关、熔断器、接触器等电气开关，具有相应的电气参数要求。
(2)ATSE是由转换开关和相应的监视、控制等电子电路组成也就是说，只有完整的ATS主开关加配套的控制器才能构成ATSE。
(3)由ATSE所配套的控制机构自行监视两路供电电源的状况按一般理解，供电电源被监视的主要参数应该是电压和频率，但该标准中没有明确指出被监视的应该是三相还是单相电压/频率。
对于设计者来说，如果要求ATSE有缺相转换功能，则ATSE的控制器应具备双路三相侦测的功能。
(4)这一转换过程是自动完成的ATSE的控制器将侦测的双路电源的实际状况，与控制器预先存储的设定做比较和逻辑判断，然后做出是否驱动转换的控制命令。
(5)这种转换是在两路电源间完成的目前的供电系统中，对于紧急负载大多数是两路电源一用一备的情况，但也有一用两备的三电源供电系统。
对于这种系统，不能单靠一个ATSE来完成转换。
自动转换开关（ATSE）概念简介ATS也称ATSE，国家标准中文全称为自动转换开关电器，俗称双电源自动转换开关。
ATS产品的国标标准定义为由一个（或几个）转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器.ATS与UPS、EPS在名称上比较容易混淆。
EPS是中文名为应急电源装置。
ATS(ATS)中文名为自动转换开关电器。
ATS适合应用于建筑领域消防等关键负荷的双电源供应，EPS适合应用于EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统。
UPS主要是为IT行业设备提供用电，提供纯净、不间断的后备电源。
柴油发电机供电方式适合应用于在需要长时间后备电源的供电场所与ATS、EPS、UPS配合使用。
双电源，是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关，具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。
操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现电机带动开关弹簧蓄能，瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了项电气性能与机械性能。
开关适用于供电系统的主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。
转换开关主要是用于交流50Hｚ，额定电压440V，直流额定电压220V，额定电流16至4000A的配电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。
同时可用于不频繁接通与分断电路及线路的隔离之用。
产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。
自动转换开关符合：GB14048.3－2008《低压开关设备和控制设备第3部分:开关、隔离器、隔离开关以及熔断器组合电器》，GB/T14048.11－2008《低压开关设备和控制设备多功能。
关于自动转换开关ATSE时间要求摘要阐述了自动转换开关ATSE的定义以及总动作时间和总动作时间设定关键词自动转换开关总动作时间时间设定为保证重要负荷供电的连续性，双电源自动转换开关ATSE以其先进性和可靠性得到越来越多的应用。
自动转换开关电器ATSE是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路，并将一个或几个电源自动转换至另一个电源的电器。
自动转化开关分为两类，即PC级和CB级。
PC级：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能。
CB级：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。
一、自动转换开关ATSE的总动作时间分类对自动转换开关ATSE时间的要求是与备用电源类型、相应负载类别及开关自身性能相关联的。
一般ATSE都有两个转换时间，特意引入延时时间和转换动作时间。
特意引入延时时间主要为了避免电网电源来自高压侧干扰的误转换而引入的延时，它是由控制器设定的（可调），一般在100ms -5s范围；而转换动作时间是机械开关（主体部分）固有的动作时间，它与开关的结构有关，一般在50ms -3s（不可调）。
所以，一个ATSE总动作时间（注：在实际工程应用中总动作时间=断电时间）一般不会小于150 ms。
根据国家标准《自动转换开关电器》GB/T14048.11-2008,ATSE的动作时间有下列几种表示方法：触头转换时间、转换动作时间、总动作时间、断电时间、返回转换时间。
在设计选型时应注重“总动作时间”，以满足不同配电系统的使用要求。
CB级转换总开关动作时间一般为1.5～3s,PC级分为两段式和三段式，两段式动作时间则可达0.05s，三段式动作时间一般为两段式的2.3倍。
IEC60364-33.7.2条根据应急电源切换时间，做如下分类：很短时间断电－自动电源在0.15s内供电；短时间断电－自动电源在0.5s内供电；中等时间断电－自动电源在15s内供电；长时间断电－自动电源在15s以上时间供电。
双电源自动切换（ATSE）开关在馈电系统中的实践与应用【摘要】双电源自动切换开关是一个非常实用的手自一体转换开关，具有失压、过压、缺相等保护功能。
本文从机械传动和电气控制两个方面对双电源自动切换开关内部情况进行了描述，分析了双电源自动切换开关在本公司低压馈电系统中的实用性和可靠性。
【关键词】ATSE；机械传动与电气控制；可靠性与实用性引言近年来，随着黄陵矿业铁路运输公司运输任务的年年攀升，行车工作对“三电”设备的使用频率居高不下，为了保证“三电”设备正常运行，提高设备利用率，减少设备故障，延长设备使用寿命，遏制反复停送电对设备构成的冲击危害，铁路运输公司在各车站通信、信号机房均实现了双电源、双回路的供电模式，但室内两路电源间无切换装置，不能实现双电源、双回路间的自动切换，每次主用电源或备用电源停电后，需在机房进行人工倒线作业，费时费力，且不能有效保证设备和人身安全。
2013年，铁路运输公司为各站通信、信号机房加装了CB级的双电源自动切换开关，成功的解决了各站机房双电源不能自动切换的问题，以下就双电源自动切换开关在铁路运输公司的应用浅谈一些个人观点。
双电源自动切换开关（以下简称ATSE），是一种由可编程微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，适用于交流50Hz，额定工作电压AC400V/230V，额定工作电流至63A的三相四线（也可用于一相一线）的双路供电电网中。
主要作用是实现双电源间的自动切换，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
目前，市场上主要有CB级和PC级两种ATSE：PC级双电源：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级双电源：即完成双电源自动转换功能，又具有短路电流保护（接通并分段）的功能。
由于我公司所用的ATSE均为CB级，因此，本文只对CB级的ATSE进行探讨和分析。
1 ATSE的组成部分机房设备主要由两路电源供电，一路主用电源（常用电源），另外一路为备用电源，ATSE作用是当主用电源出现断电或电源不合格（过压、失压、缺相）时，将电源由主用切换至备用，反之亦然。
ATSE定义ATSE（Automatic Transfer Switching Equipment）即自动转换开关电器；是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路(失压、过压、欠压、断相、频率偏差等)、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。
如市电与发电的转换，两路市电的转换；主要适用于低压供电系统，即额定电压交流不超过1000V 或直流不超过1500V ，在转换电源期间中断向负载供电。
1.ATSE的定义1.1 双电源转换开关电器（转换开关）Transfer Switching Device (Transfer Switch)将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2 自动转换开关电器(ATSE) Automatic Transfer Switching Equipment (ATSE)由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为“双电源自动转换开关”或“双电源开关”。
2.ATSE的分类ATSE 可分为两个级别：PC 级和CB 级。
PC级ATSE ：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级ATSE ：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。
3.ATSE的发展历程电源切换系统类产品发展大体经历了三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。
3.1 接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块HYCQ5M-100组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。
因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。
3.2 塑壳断路器类此类电源切换系统以塑壳式断路器为切换执行部件，切换功能用ATS 自动控制单元完成，有机械和电气连锁，功能完善，操作性能好，使用寿命高，组成元器件较少，安装方便。
该类属CB级转换开关电器，由两个断路器作为电流分断单元，并配备电流脱扣器，具备一定的保护能力，断路器的接通/分断能力比继电器高很多。
该类产品稳态时由机械结构进行保持，由于断路器同负荷隔离开关本身的区别，在过电流状况下的应用效果不如PC级产品。
3.3 负荷隔离开关类负荷隔离开关型转换开关电器是在两个负荷隔离开关的基础上加装电动操作机构、机械连锁机构、自动控制单元等一体化组装而成。
电流的分断单元为负荷隔离开关，其触头灭弧系统是以分断一次电弧要求设计的，不具备电路的保护功能，这一类产品属于PC级产品，它因采用了弹簧储能、瞬时释放的加速机构，能快HYCQ5-63H速接通、分断电路或进行电路的转换，产品操作性能可靠。
3.4 一体式自动转换开关电器类此类电源转换系统是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关。
此类电源切换系统产品的触头系统采用“单刀双掷”设计，为统一设计制造，体积小，结构简单。
该产品不具备电流保护功能，属于PC级转换开关电器产品。
该类产品一般转换时间比较小，开关切换驱动采用电机驱动，切换平稳可靠，操作器电机驱动只在开关切换瞬间有电流通过，稳态时无需提供工作电流，节能显著。
产品无温升发热、触点粘结、线圈烧毁现象。
开关带有机电联锁装置，可实现自投自复、自投不自复、失压、欠压、断相保护、手动－自动转换、延时控制等，为电源切换类主流产品。
4.ATSE的选用4.1. ATSE型式选择：ATSE有PC级和CB级两种型式，CB级ATSE比PC级ATSE多一个短路保护功能，在选择时，应注意下列问题：4.1.1 PC级ATSE的可靠性高于CB级ATSE：到目前为止，世界上CB 级ATSE都是由两个断路器构成本体，是各种ATSE解决方案中结构最复杂的方案（运动部件比PC级ATSE多一倍以上），按照“结构越复杂，可靠性越低”的原则，CB级ATSE的可靠性低于PC级ATSE的可靠性（就如同断路器的可靠性低于负荷开关的可靠性一样的道理）。
另外，世界著名的ATSE 专业厂商，例如ASCO、GE、溯高美等，只制造PC级ATSE，不生产CB级ATSE （尽管CB级ATSE功能更多，技术开发更加简单，成本也更低），也说明PC级ATSE是更加合理的ATSE方案。
4.1.2 所有需要设置ATSE的地方，都可以采用PC级ATSE（如果系统需要短路保护功能，只需在PC级ATSE前端设置短路保护电器即可）；4.1..3 按照《IEC62091固定式消防泵控制器》标准，用于消防泵的ATSE只能够采用PC级。
4.2PC级ATSE；4.2.1 最新送审的《民规》已经明确提出：“微断不宜用作CB级ATSE 的主开关”。
同时明确规定：“当采用CB级ATSE为消防负荷供电时，应采用仅具有短路保护功能的断路器组成的ATSE，其保护选择性应与上下级保护电器相配合。
”4.2.2 PC级ATSE要校验额定限制短路电流：ATSE是重要开关，必需具备抵抗安装地点电流冲击的能力。
ATSE标准是用Icw或者额定限制短路电流（其概念是指ATSE前端SCPD保护动作完成后，ATSE仍然能够可靠的转换和导电）表示开关的抗电流冲击能力。
注：直接用Icw参数，不容易校验ATSE是否能够抵抗冲击，实际上，ATSE所在地点短路电流的大小和时间，取决于前端SCPD，所以，额定限制短路电流是更加有效的参数，可以直接使用（例如ASCO、GE的ATSE产品，仅提供额定限制短路电流参数，不提供Icw）。
由于不同SCPD短路电流的时间差异很大（例如GE产品资料就显示，对熔断器、普通断路器、特殊断路器，同样的ATSE具有不同的额定限制短路电流），所以，选择时要注意厂商资料提供的SCPD型式。
4.2.3 CB级ATSE，实际上就是一个断路器，要按照选择断路器的原则和方式，选择CB级ATSE断路器的参数。
如果决定选择某一个品牌，一定要校验该品牌采用的断路器是否符合安装位置对断路器的要求。
基于本文前述理由，建议选择仅有短路保护功能的MCCB作为CB级ATSE本体开关。
注：这一点往往被忽视，大多数设计师选用CB级ATSE时，仅仅标注产品的型号、电流等级和级数，忽视了其所用断路器的型号、规格等。
如果CB级ATSE所用的断路器不合适，就相当于错误使用断路器，危害很大。
4.3. ATSE参数选择：明确ATSE选择的参数，是正确选择ATSE的首要条件，按照ATSE标准，要合理的选择ATSE，就必需明确：额定工作电压Ue、额定工作电流Ie、频率、相数、额定限制短路电流、转换条件、使用类别、转换时间等。
4.3.1 额定工作电压、频率、电流和相数：这些参数仅仅表明ATSE满足作为“导体”最基本GLOQ1-100/4的要求，ATSE必需能够满足所在地的电压、频率、电流和相数要求，一般电气工程师已经很熟悉。
注：电压、频率、相数通常由ATSE所在位置的相应参数决定。
额定电流按照《IEC62091固定式消防泵控制器》标准规定，用于消防泵的ATSE，额定电流不得低于电机额定电流的115%，从安全的角度考虑，建议ATSE的额定电流统一采用负荷电流的125%（新民规也建议为125%）。
4.3.2 转换条件：我们需要ATSE的目的，就是需要在“特定”的条件下ATSE能够自动可靠的转换。
这个“特定条件”就是ATSE的转换条件，或转换前提，是选择ATSE首要考虑要素。
4.3.3 如果常用电源没有故障，ATSE就不能够转换。
这是许多用户（甚至厂家）都忽视的问题。
ATSE的控制器必需能够识别各种电压的瞬间波动，包括非电源故障的短时失压。
例如，变电室低压配电母联开关切换属于正常的电源中断，ATSE不应该将母联开关切换时的断电判定为电源故障，ATSE 需要能够判定这种“正常”的断电。
ATSE控制器必须通过EMC试验，不能够在外部电磁干扰下误动作。
注：转换条件由控制器的功能决定，对电源故障的判断方式（包括故障类型的识别）是控制器的核心技术，一般产品资料是不会介绍的，完全看制造商的研发水平和行业经验，需要设计师了解产品的判断机理。
4.3.5 在电源故障状况下必需转换。
但由于电源故障种类很多（十几种），所以，需要明确那些故障必需转换。
因为用户需求的复杂性，一般供应商都提供多种功能的控制器，所以，设计时必需根据负载对电源质量的要求明确注明转换条件，否则，因为ATSE市场供应的混乱以及业主对ATSE 了解不多，导致最后使用的产品往往就只能够在完全失电一种条件下才能够转换，而其它电源故障（包括缺相、过欠电压等）不会转换，失去装设ATSE的意义。
注：因为ATSE 产品功能还没有标准化，设计仅标注产品型号，并不能够保证用户了解所选型号的转换条件，导致实际选用的产品与设计要求相差较大，建议设计注明转换条件。
例如任意相缺相、过压、欠压、频率偏差、谐波等，其中，任意一相断相必需转换是最低的要求。
高端的控制器，甚至能够综合检查两路电源的质量，自动接入电能质量较高的一路电源。
4.3.6 转换时间：ATSE每一次转换都是一个断电过程，会对系统产生一些影响。
从ATSE标准看，ATSE有五种转换时间概念，有两种转换时间概念最有使用价值：一个是最小断电时间（由开关本体的机构决定），一个是总转换时间（即本体转换时间+控制器延时时间）。
不同的负载和电源状况，有不同的要求，需要给予注意。
在确认转换时间时，要注意有两种时间转换状态，一种是从常用电源到备用电源，一种是从备用电源返回到常用电源。
从常用电源转换到备用电源，需要考虑不同负载允许的断电时间，参见下表：负荷情况负荷允许中断的动作时间（s）计算机系统、通信系统等 A级≤0.004B级≤0.2C级≤1.5应急照明一般场所≤5高危险区≤0.25医疗设备 0级（不间断） 0（不间断自动供电）0.15级（极短时间隔）≤0.150.5级（短时间隔）≤0.515级（中等间隔）≤15大于15级（长时间隔）≥15注：ATSE最小断电时间由开关本体的固有转换速度决定，ATSE有三种结构：（以100A以下电流等级ATSE为例）STS最快转换时间可以小于5ms；励磁驱动的PC级ATSE，最小转换时间可以小于0.1s；电动机驱动的ATSE （CB级和利用负荷开关作为本体的PC级ATSE），转换时间一般大于1.5s。
因为不同的ATSE断电时间不同，所以，对要求断电时间小于1.5s的场合，应特别注明转换时间要求。
从备用电源恢复到常用电源（即复位），并不是因为备用电源故障。
