直流双电源切换

双电源切换安全操作规程范本一、目的与适用范围本规程的目的是确保双电源切换过程中的安全性，并规范操作人员的行为，适用于所有需要进行双电源切换的场所和设备。

二、术语定义1. 双电源切换：指在电源故障或维护情况下，将负载从一台电源切换至备用电源的过程。

2. 主电源：指供应负载正常运行的主要电源。

3. 备用电源：指在主电源发生故障时或维护期间作为替代电源供应负载的备用电源。

4. 电源切换装置：指用于将负载从主电源切换至备用电源的设备。

三、操作准备1. 操作前应先了解负载的特点、主电源和备用电源的工作条件，并检查各电源的电压、频率、相序等参数是否符合要求。

2. 操作人员必须进行必要的安全培训，并持有合法的操作证书。

3. 确保操作人员身体健康，不得患有严重的心脏病、高血压以及精神疾病等不适宜从事操作工作的疾病。

四、安全操作流程1. 操作前应先关闭主电源，并确保所有的开关和断路器处于断开位置。

2. 操作人员应佩戴必要的个人防护装备，包括安全帽、安全鞋、护目镜等，并确保自身及周围环境的安全。

3. 检查备用电源的配电箱和控制设备是否正常运行，并确保备用电源的输出参数符合负载要求。

4. 操作人员应先将电源切换装置的选择开关设置为备用电源位置，然后再将控制开关置于切换位置。

5. 缓慢地将控制开关推到切换位置，并对切换过程进行观察，确保切换过程平稳无误。

6. 切换完成后，稳定负载情况，确保备用电源正常供电。

7. 检查负载运行情况，确保各个系统和设备正常工作。

8. 切换结束后，清理操作现场，关闭备用电源的相关设备，并确保备用电源处于待机状态。

9. 操作完成后，将电源切换装置的选择开关设置回主电源位置，并关闭切换装置的控制开关。

10. 操作人员应及时填写操作记录，并将操作结果进行存档。

五、注意事项1. 操作人员在进行双电源切换过程中，必须集中注意力，不能分心或慌乱操作。

2. 在切换过程中，不能随意调整或触碰其他设备或元件，以免造成故障或意外伤害。

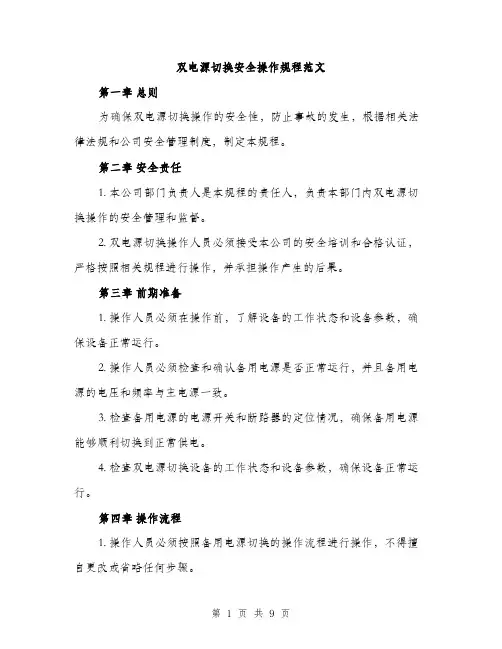

双电源切换安全操作规程范文第一章总则为确保双电源切换操作的安全性，防止事故的发生，根据相关法律法规和公司安全管理制度，制定本规程。

第二章安全责任1. 本公司部门负责人是本规程的责任人，负责本部门内双电源切换操作的安全管理和监督。

2. 双电源切换操作人员必须接受本公司的安全培训和合格认证，严格按照相关规程进行操作，并承担操作产生的后果。

第三章前期准备1. 操作人员必须在操作前，了解设备的工作状态和设备参数，确保设备正常运行。

2. 操作人员必须检查和确认备用电源是否正常运行，并且备用电源的电压和频率与主电源一致。

3. 检查备用电源的电源开关和断路器的定位情况，确保备用电源能够顺利切换到正常供电。

4. 检查双电源切换设备的工作状态和设备参数，确保设备正常运行。

第四章操作流程1. 操作人员必须按照备用电源切换的操作流程进行操作，不得擅自更改或省略任何步骤。

2. 操作人员在切换前，必须拉下备用电源的断路器，并确认备用电源与设备断开电源连接。

3. 操作人员必须按照设备使用手册的指示，将备用电源与设备连接，确保电源连接正确无误。

4. 操作人员在切换过程中，必须注意观察设备的运行情况和指示灯的状态，确保切换过程顺利进行。

5. 操作人员在切换完成后，必须检查设备的工作状态和设备参数，确保设备正常运行。

6. 操作人员必须将切换过程的详细情况和异常情况记录并报告，以备后续分析和处理。

第五章安全措施1. 双电源切换操作人员必须佩戴防护用品，如绝缘手套、绝缘鞋等，确保自身安全。

2. 操作人员必须在操作过程中保持清醒和集中注意力，不得携带易燃、易爆等危险物品。

3. 操作人员必须随身携带灭火器，并定期检查灭火器的状态和有效期。

4. 操作人员在操作过程中，必须遵守相关电气安全操作规程，严禁操作过程中擅自触碰设备和电源线。

5. 操作人员在切换过程中，必须确保周围无人进入施工区域，禁止非操作人员进入切换现场。

第六章紧急处理1. 发生紧急情况时，操作人员必须立即停止操作，并按照应急预案进行处理。

双电源切换安全操作规程背景介绍在现代工业生产、交通运输、信息通信等领域，电能供应是必不可少的基础设施。

然而，电网的不稳定性、意外故障等因素，也让电源切换变得非常重要，因为它关系到各种设备的安全稳定运行。

本文将为大家介绍双电源切换的相关知识和操作规程，以确保人员和设备的安全。

双电源切换概述双电源切换是指将待切换电源与备用电源相互切换，以保证设备在电源故障或停电情况下继续运行。

它广泛应用于电信、交通、医疗、工业等领域，如语音通信、监控、警报、UPS、转换电源、电气设备等。

双电源切换的设备通常是由自动转换开关、控制电路、备用电源、待切换电源、电源管理系统和电源线路组成的。

双电源切换安全操作规程双电源切换是一项高危操作，要求操作人员必须具备一定的专业知识和严格的操作规程，以确保人员和设备的安全。

下面将介绍双电源切换的安全操作规程，供广大工程师参考。

1. 装备和工具准备在进行双电源切换操作前，需要对所需的装备和工具进行准备。

操作人员应确认备用电源已连接到电源管理系统，电源管理系统已通电。

必要的装备和工具包括：•绝缘手套、绝缘靴、绝缘帽、绝缘眼镜等与安全有关的个人防护装备•绝缘工具（如绝缘钳子、绝缘扳手、绝缘剥线钳等）•相应的电缆、插头、插座、跃电器等连接器材•能够清晰、正确地阅读操作手册的操作人员2. 在切换前的准备工作在进行双电源切换操作前，需要进行若干准备工作，以确保切换操作的可靠性和安全性。

需要进行的准备工作包括：•对于待切换电源的检查，包括电源的电压、电流、频率等参数的检测，以及检查电缆和插头的连接是否牢固。

•将备用电源联通到该设备的电源管理系统，并确保电源管理系统处于通电状态。

•操作人员必须对备用电源的操作进行检查和测试，并确保其正常工作。

3. 开始切换进行双电源切换时，注意需要操作步骤正确、姿势正常，切换过程中不能够激动或急躁，以便确保切换操作的准确性和安全性。

切换操作需要进行的步骤有：1.关闭待切换电源。

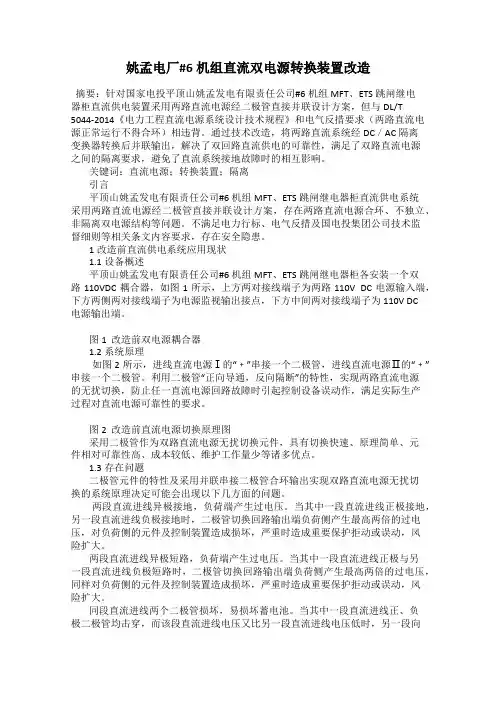

姚孟电厂#6机组直流双电源转换装置改造摘要：针对国家电投平顶山姚孟发电有限责任公司#6机组MFT、ETS跳闸继电器柜直流供电装置采用两路直流电源经二极管直接并联设计方案，但与DL/T5044-2014《电力工程直流电源系统设计技术规程》和电气反措要求（两路直流电源正常运行不得合环）相违背。

通过技术改造，将两路直流系统经DC／AC隔离变换器转换后并联输出，解决了双回路直流供电的可靠性，满足了双路直流电源之间的隔离要求，避免了直流系统接地故障时的相互影响。

关键词：直流电源；转换装置；隔离引言平顶山姚孟发电有限责任公司#6机组MFT、ETS跳闸继电器柜直流供电系统采用两路直流电源经二极管直接并联设计方案，存在两路直流电源合环、不独立、非隔离双电源结构等问题。

不满足电力行标、电气反措及国电投集团公司技术监督细则等相关条文内容要求，存在安全隐患。

1改造前直流供电系统应用现状1.1设备概述平顶山姚孟发电有限责任公司#6机组MFT、ETS跳闸继电器柜各安装一个双路110VDC耦合器，如图1所示，上方两对接线端子为两路110V DC电源输入端，下方两侧两对接线端子为电源监视输出接点，下方中间两对接线端子为110V DC电源输出端。

图1 改造前双电源耦合器1.2系统原理如图2所示，进线直流电源Ⅰ的“﹢”串接一个二极管，进线直流电源Ⅱ的“﹢”串接一个二极管。

利用二极管“正向导通，反向隔断”的特性，实现两路直流电源的无扰切换，防止任一直流电源回路故障时引起控制设备误动作，满足实际生产过程对直流电源可靠性的要求。

图2 改造前直流电源切换原理图采用二极管作为双路直流电源无扰切换元件，具有切换快速、原理简单、元件相对可靠性高、成本较低、维护工作量少等诸多优点。

1.3存在问题二极管元件的特性及采用并联串接二极管合环输出实现双路直流电源无扰切换的系统原理决定可能会出现以下几方面的问题。

两段直流进线异极接地，负荷端产生过电压。

当其中一段直流进线正极接地，另一段直流进线负极接地时，二极管切换回路输出端负荷侧产生最高两倍的过电压，对负荷侧的元件及控制装置造成损坏，严重时造成重要保护拒动或误动，风险扩大。

双电源自动转换电路
双电源自动转换电路的实现方式因具体应用场景和需求而异。

但一般来说，其基本原理是利用开关和相关电子元件的组合来实现自动切换。

一种常见的双电源自动转换电路的实现方式是利用继电器或接触器。

当主电源断开时，继电器或接触器会自动连接到备用电源，从而保证负载的连续供电。

另一种常见的实现方式是利用开关二极管和肖特基二极管来实现自动切换。

当主电源正常时，开关二极管导通，负载由主电源供电。

当主电源异常时，肖特基二极管导通，负载自动切换到备用电源。

此外，还有一些更为复杂的双电源自动转换电路，它们可能包括电压或电流检测电路、微处理器控制电路等，以实现更高的自动化和智能化。

需要注意的是，双电源自动转换电路的设计和实现应当符合相关的电气安全规范和标准，以确保电路的可靠性和安全性。

同时，在选择和使用相关电子元件时，也应当考虑到实际应用场景中的环境因素和可靠性要求。

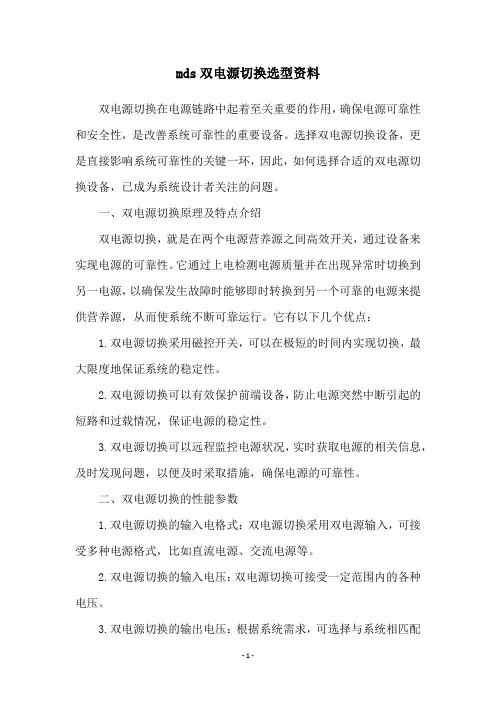

mds双电源切换选型资料双电源切换在电源链路中起着至关重要的作用，确保电源可靠性和安全性，是改善系统可靠性的重要设备。

选择双电源切换设备，更是直接影响系统可靠性的关键一环，因此，如何选择合适的双电源切换设备，已成为系统设计者关注的问题。

一、双电源切换原理及特点介绍双电源切换，就是在两个电源营养源之间高效开关，通过设备来实现电源的可靠性。

它通过上电检测电源质量并在出现异常时切换到另一电源，以确保发生故障时能够即时转换到另一个可靠的电源来提供营养源，从而使系统不断可靠运行。

它有以下几个优点：1.双电源切换采用磁控开关，可以在极短的时间内实现切换，最大限度地保证系统的稳定性。

2.双电源切换可以有效保护前端设备，防止电源突然中断引起的短路和过载情况，保证电源的稳定性。

3.双电源切换可以远程监控电源状况，实时获取电源的相关信息，及时发现问题，以便及时采取措施，确保电源的可靠性。

二、双电源切换的性能参数1.双电源切换的输入电格式：双电源切换采用双电源输入，可接受多种电源格式，比如直流电源、交流电源等。

2.双电源切换的输入电压：双电源切换可接受一定范围内的各种电压。

3.双电源切换的输出电压：根据系统需求，可选择与系统相匹配的输出电压。

4.双电源切换的额定功率：双电源切换的额定功率是指各路输出的总功率，根据实际应用要求进行选择。

5.双电源切换的安装形式：根据系统安装空间，可选择墙式、落地式、机柜式以及自定义式等安装形式。

6.双电源切换的控制功能：除了提供高性能的双电源切换服务外，还可以根据实际应用提供远程控制和监控功能。

三、双电源切换的应用场景双电源切换可以应用于对完全可靠性要求比较高的各种电源系统，如网络服务器、数据承载、计算机服务器等，其目的是保证电源的完整性，确保系统的正常运行。

此外，也可以应用于娱乐场所、汽车电子系统、银行柜台系统、智能家居系统等。

四、双电源切换厂家及品牌双电源切换市场上有众多厂家和品牌，在选择过程中需要了解厂家背景、产品质量、技术服务、可靠性等，选择具备品质保障的双电源切换品牌，才能充分保障系统的可靠性。

自动转换开关（ATS）技术规格书：（低压）1、双电源切换装置（ATSE）应采用PC 级一体化产品，符合2008版GB/T 14048.11标准，获得CCC认证证书。

2、自动转换开关额定绝缘电压为690V,额定冲击耐受电压4KV（以CCC报告为准）。

3、自动转换开关为两位置转换开关：含常用侧、备用侧，不应该有中间位置。

4、自动转换开关为PC 级双投型，直流线圈瞬间激磁驱动，线圈在正常情况下不通电，只有在转换的瞬间通电，触头转换时间小于50 毫秒。

5、开关本身具备机械连锁机构，无需外置机械连锁机构。

6、中性线应具备先接后离的功能，以避免转换过程中，某一相电压突然升高，中性线的容量和相线的容量相等，并都带有灭弧室，禁止采用中性线重叠切换。

7、控制器具有手动转换按键，通过按键可将负载带电转换至任一路电源，并保持在此路电源上，直至电源失效。

8、控制器具备同相监测功能，可实现同相转换。

9、控制器具备故障自诊功能，可智能判断故障原因。

控制器配有液晶显示器，具备事件纪录功能，在无人值守时，可自动记录ATS 的每一个动作及发生的时间。

3.1 CB级与PC级ATSE两者有以下几点区别3.1.1两者机构设计理念不同CB级是由断路器组成，而断路器是以分断电弧为己任，要求机构快速脱扣一般采用四连杆机构。

四连杆机构易存在滑扣、再扣不可靠因素：而PC级机构不存在该方面问题。

因而PC级产品的可靠性远高于CB级产品。

3.l.2断路器(MCCB)一般不承受短时耐受电流，触头压力较小。

当供电电路生短路时，断路器的动触头易被斥开并产生限流作用，从而分断短路电流；而PC级ATSE应承受20Ie及以上过载电流，触头压力要求较大，因而ATSE触头不易被斥开，也不易被熔焊。

这一特性对消防供电系统尤为重要。

3.l.3两路电源在转换过程中存在电源叠加问题。

PC级ATSE充分考虑了这一因素。

PC级ATSE的电气间隙、爬电距离一般是断路器的电气间隙、爬电距离的180％、150％(标准要求)。

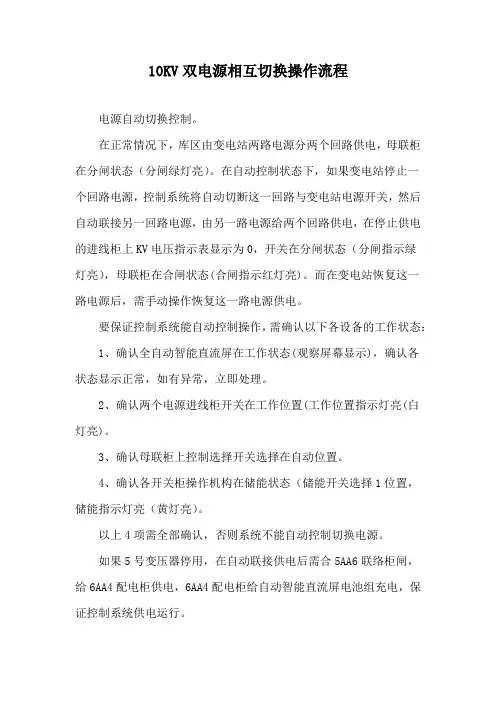

10KV双电源相互切换操作流程
电源自动切换控制。

在正常情况下，库区由变电站两路电源分两个回路供电，母联柜在分闸状态（分闸绿灯亮）。

在自动控制状态下，如果变电站停止一
个回路电源，控制系统将自动切断这一回路与变电站电源开关，然后自动联接另一回路电源，由另一路电源给两个回路供电，在停止供电的进线柜上KV电压指示表显示为0，开关在分闸状态（分闸指示绿
灯亮），母联柜在合闸状态(合闸指示红灯亮)。

而在变电站恢复这一
路电源后，需手动操作恢复这一路电源供电。

要保证控制系统能自动控制操作，需确认以下各设备的工作状态：
1、确认全自动智能直流屏在工作状态(观察屏幕显示)，确认各
状态显示正常，如有异常，立即处理。

2、确认两个电源进线柜开关在工作位置(工作位置指示灯亮(白
灯亮)。

3、确认母联柜上控制选择开关选择在自动位置。

4、确认各开关柜操作机构在储能状态（储能开关选择1位置，
储能指示灯亮（黄灯亮）。

以上4项需全部确认，否则系统不能自动控制切换电源。

如果5号变压器停用，在自动联接供电后需合5AA6联络柜闸，
给6AA4配电柜供电，6AA4配电柜给自动智能直流屏电池组充电，保证控制系统供电运行。

双电源切换开关使用说明
一、总体介绍
双电源切换开关（Dual-Power Switch，以下简称双电源）旨在提供
多路电源的可自动切换能力，以达到多路备用或阻断路的电源效果，一般
用于定位系统中的电源转换作用。

它是一种全自动电源切换开关，它采用
双电源技术，可自动在两个电源之间切换，以满足系统的不同需求。

一般
双电源可用于喇叭、音箱等模拟音频设备的电源备用，以及电子设备的电
源切换，以改善电源电压的可靠性和稳定性，保障设备正常工作。

二、产品特性
1、采用双电源技术，能够自动切换电源，避免了电源的失效及损坏；
2、可实现多种电源备用或阻断路的电源效果，满足双电源配置的多
需求；
3、开关采用智能电路控制，自动检测电源状态，自动切换电源；
4、可以根据实际应用需求设计布线，调节电源电压，确保电源的正
常运行；
5、有高低电压继电器输出，可通过智能控制确保安全性和稳定性；
6、独特的定位系统，可精确定位电源切换状态；
7、抗干扰能力强，可抗全局干扰，保护电源性能；
8、独立系统采用低功耗芯片，可有效降低耗电；。
