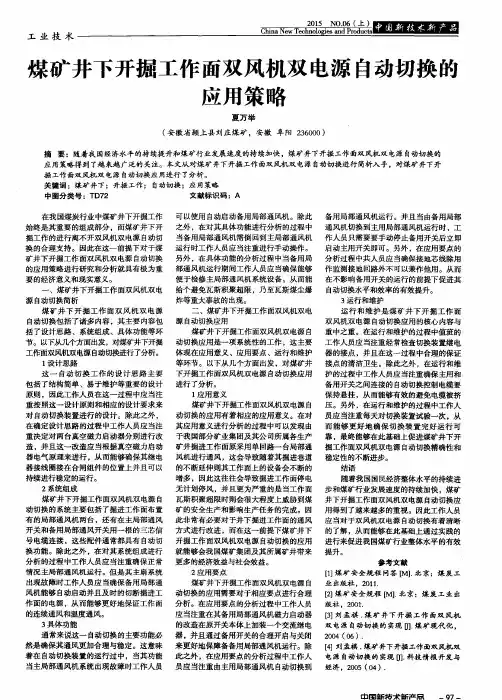

双风机双电源自动切换管理制度
是指在风机系统中使用两个电源,通过自动切换装置实现在一个电源故障时自动切换到另一个电源,以保证风机系统的连续运行和可靠性。
一、切换条件
1. 当一个电源发生故障或停电时,自动切换装置会检测到信号,并启动切换操作。
2. 在切换过程中,应保证风机系统的负载不会出现中断,切换时间应控制在合理范围内。
二、切换操作
1. 切换操作需要经过授权人员的确认,并按照操作规程进行操作。
2. 在切换过程中,应对电源进行检查,确保电源正常并符合要求。
三、切换设备维护
1. 切换设备需要定期进行维护保养,确保其正常工作。
2. 在维护过程中,应对设备进行检查和测试,并记录相关数据。
四、备份电源
1. 备份电源应与主电源相互独立,分别供应风机系统的不同部分。
2. 备份电源应定期进行检查和测试,确保其正常工作。
五、应急演练
1. 定期进行应急演练,测试系统切换的可靠性和故障处理的能力。
2. 演练结束后,对演练过程和结果进行总结和分析,并提出改进建议。
六、记录和审查
1. 对每次切换操作和维护保养进行记录,并保存相关数据和文件。
2. 定期对记录进行审查,发现问题及时处理,并进行改进。
以上是双风机双电源自动切换管理制度的主要内容,通过严格执行该制度,可以确保风机系统的连续运行和可靠性。
浅谈自动转换开关电器(ATSE)选择和应用本文转自论文发表,原文地址/lunwen/gonglu/951.html,转载请注明来源摘要:目前,在建筑供电设计中,有一些重要负荷,如高层建筑中的消防用电设备、应急照明、通讯设备、电脑管理系统等,这些负荷如果在使用中突然中断供电,将在政治上或经济上造成不同程度的损失和影响。
所以,为了减少经济上不必要的损失,我们应当合理的设置和使用电源自动切换装置来确保重要负荷的可靠供电。
文章主要通过阐述了我国ATSE产品生产标准及分类,从而针对ATSE产品的选型和应用进行了分析。
关键词:转换开关开关电器 ATSE产品应用选型1我国ATSE产品生产标准及分类1.1 符合的标准自动转换开关电器简称ATSE,是Automatic Transfer Switching Equipment 的缩写。
ATSE是电力系统中特殊并且重要的部分,它是给重要负载供电的最后的配电设备,正因为如此,ATSE要安装的离被保护的负载尽可能的近。
目前市场上自称ATSE产品较多。
但是属于真正的ATSE产品不多。
ATSE必须符合GB/T14048.11-2002《低压开关设备与控制设备第6部分:多功能电器第1篇:自动转换开关电器》。
符合GB14048.3-2003《开关、隔离器、隔离开关以及熔断器组合电器》产品只能叫电动(或电操作)转换开关。
若用它作为双电源转换,必须采取措施(如增加主触头工作位及转换延时等),否则,用户使用不当易造成供电系统短路。
而GB/T14048.11-2002《自动转换开关电器》标准对产品考核较严格,在电源间相序不同情况下,也允许直接转换。
1.2 ATSE的构成ATSE一般由两部分组成:①开关电器本体;②控制器。
1.2.1开关电器本体开关电器本体又分两类:第一类为CB级。
它是由两台断路器加机械连锁组成,具有短路保护功能,如图1;第二类为PC级,一体式结构(三点式),如图2。
它是双电源切换的专用开关,具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点,但需要配备短路保护电器。
双电源自动切换开关( ATS) 在站用电系统中的应用分析双电源自动切换开关(ATS)在站用电系统中的应用分析摘要:文章首先对双电源自动切换开关的作用进行简要分析,在此基础上对双电源自动切换开关在站用电系统中的应用进行论述。
期望通过本文的研究能够促进双电源自动切换开关的推广应用有所帮助。
关键词:双电源自动切换开关站用电系统应用1•双电源自动切换开关的作用分析双电源自动切换开关简称ATS,它是一种可以完成主电源与备用电源之间自动切换的元器件。
如图1所示。
ATS的特点主要体现在如下几个方面:一是主备电源的快速切换;二是单个ATS的作用相当于两台断路器,投资成本低;三是ATS具有机械和电气两种联锁方式,从而使其具备更高的可靠性。
在站用电系统中,ATS最为主要的作用就是实现主电源与备用电源之间的自动切换,通常情况下,ATS只需要承受来自于电器设备的负荷电流,而当用电设备出现故障时,如过负荷、短路等,该用电设备的控制装置将会切断其主回路,从而确保设备的安全,当加装ATS之后,该电器设备将不再需要保护装置,换言之,可以省去断路器或是熔断器对该设备的保护控制。
对于ATS而言,其操作机构的型式有两种,一种是单电磁线圈,另一种是双电磁线圈,虽然这两种型式有所差别,但所能达到的效果却大体相同。
电器设备负荷侧的主回路通常都是与主电源侧进行连接,若是主电源侧出现故障导致断电时,ATS 会自动将电器设备负荷侧的主回路与备用电源侧进行连接,这样便可以确保供电不间断,从而使电器设备保持正常运行。
为满足各种不同场合的使用需要,ATS 有两种控制方式,一种是手动控制,另一种是自动控制,前者常被用于无负荷分合的检修场合。
2. ATS在站用电系统中的应用2.1站用电系统中常用的ATS目前,在站用电系统中较为常用的ATS有RWQ4系列和JXQ5系列,下面分别对这两个系列的ATS在站用电系统中的应用进行分析。
(1)RWQ4系列ATS的应用。
双电源自动切换开关的原理说明首先要解决的问题是电源的选择。
双电源自动切换开关通常使用两个电源源供电。
这两个电源源可以是两个不同的电网,或者一个电网和一个备用电源,如柴油发电机组。
电源选择的原则是选择一个主电源和一个备用电源。
主电源通常是所接电网,其电压和频率是稳定的。
备用电源可以是另一个电网,也可以是备用发电机组。
为了保证电源的弹性,通常会使用静态切换装置,比如自动切换装置(ATS)或电源切换开关(PDU),来实现电源的选择。
闸板开关是双电源自动切换开关的核心部分。
闸板开关有两个闸板,分别连接到主电源和备用电源。
当主电源正常供电时,主闸板闭合,备用闸板断开,电源信号被主闸板传输给负载设备。
同时备用闸板的触点也接通开关控制回路,以保持备用电源处于工作状态。
当主电源发生故障或不稳定时,主闸板断开,备用闸板闭合,电源信号则被备用闸板传输给负载设备,实现电源的切换。
控制电路是双电源自动切换开关的智能化部分,它负责检测主电源和备用电源的状态,并控制闸板开关的动作。
控制电路通常包括电压检测电路、频率检测电路、工作状态监测电路和控制逻辑电路等。
电压检测电路用于检测主电源和备用电源的电压,当主电源的电压低于设定值时,控制电路判断主电源电压不稳定,触发闸板开关的切换动作。
频率检测电路用于检测主电源和备用电源的频率,当主电源的频率超出设定范围时,控制电路判断主电源频率异常,触发闸板开关的切换动作。
工作状态监测电路用于检测闸板开关的工作状态,确保切换的可靠性。
控制逻辑电路根据电压、频率和工作状态的检测结果,确定闸板开关的动作。
总结起来,双电源自动切换开关的原理是通过电源选择、闸板开关和控制电路三个方面的配合工作,使设备或系统能够根据主电源的状态自动切换到备用电源,以实现电源的自动备份和持续供电,并保证切换的可靠性和稳定性。
双电源ups切换工作原理
双电源UPS(不间断电源)是一种可实现电源切换的设备,以确保在电源故障或异常情况下依然能够稳定提供电力供应。
双电源UPS的切换工作原理如下:
1. 输入电源监测:双电源UPS会同时监测两个输入电源,通常一个是主电源,另一个是备用电源。
UPS会检测主电源的电压、频率和稳定性,并将其与预设的阈值进行比较,如果主电源的电压或频率超出阈值范围或不稳定,UPS将判断主电源异常。
2. 切换决策:一旦主电源异常,UPS将根据预设的切换策略做出决策,通常会选择切换到备用电源。
切换策略可以是基于电压、频率或其他用户自定义参数进行决策。
3. 转换时间:当UPS做出切换决策后,它会根据其设计来完成电源的切换。
转换时间是指从主电源异常被检测到切换到备用电源所需的时间。
通常,双电源UPS的转换时间在几毫秒至几十毫秒之间,这样可以实现几乎无感知的电源切换。
4. 切换过程:切换过程中,双电源UPS会通过内部电路将负载从主电源切换到备用电源。
同时,它还会控制输出电压和频率,以确保向负载提供稳定的电力供应。
5. 切换回复:一旦主电源恢复正常,双电源UPS会重新检测主电源的电压和频率,并将其与预设的阈值进行比较。
如果主电源再次稳定,UPS将决定切换回主电源,并再次将负载转
换回主电源。
通过以上步骤,双电源UPS可以实现在主电源异常时自动切换到备用电源,以保障负载的连续供电。
这种切换可以避免因主电源故障而导致的系统崩溃、数据丢失和设备损坏等问题。
多电源切换系统的应用分析和研究摘要:在电力行业中,因为负载比较重要,低压配电柜母线一般采用单母分段,采用两进线一母联、三进线(一油机进线)一母联甚至是四进线(两油机进线)一母联等供电方式。
本文就低压配电柜常用切换方式进行介绍,然后分析了多电源转换系统装置的相关参数和性能,并结合应用实例对多电源转换系统设计做了相关总结,希望为有关从业人员提供帮助。
关键词:单母分段;多电源切换系统装置;分析及应用引言在很多重要的配电系统,如能源、轨道交通、数据中心、商业、医疗及半导体行业,在低压系统采用单母分段供电方式,市电之间互备备用,有些系统考虑到市电的断电问题,对系统供电增加了低压柴油发电机进行备用供电。
那么它们之间是通过什么样的方式进行切换配合的呢?以及当市电失电或出现不可靠,启动柴油发电机时,是如何对油机进行投切,如何对负载馈线侧进行分合控制呢?下文将列举几种供电模式。
1.低压供电系统电源切换模式介绍1.1备自投切换方式备自投是备用电源自动投入使用装置的简称。
应急照明系统就是一个备自投的电源系统。
通常采用继电接触器作为蓄电池备自投的控制。
当主电源故障,继电接触器控制系统的控制触头自动闭合,自动将蓄电池与应急照明电路接通。
备自投可分为进线备自投和母联备自投。
备自投方案限制条件多,预备及响应时间慢,无法对负荷进行加载/减载控制,仅适用于简单的非油机系统切换环境,无法对多电源进线(如两市电进线一油机进线一母联)进行切换。
对馈线的分合也无法进行控制[1]。
1.2PLC进行控制器PLC通过通讯或开关量收集原有系统中数据,然后逻辑分析处理后控制常用电源进线、应急电源进线、母联开关、馈线开关各负载出线的分合。
其执行机构依靠母线上的各进出线和母联开关柜完成。
这种方式一般可靠性较差,通常PLC 厂家负责硬件,系统集成商负责软件,同时,本身没有模拟量采集功能,需要通过第三方装置进行采集。
1.3多电源转换系统装置多电源转换系统专为多电源供电系统设计,可实现先进的转换控制及可靠的电力保护。

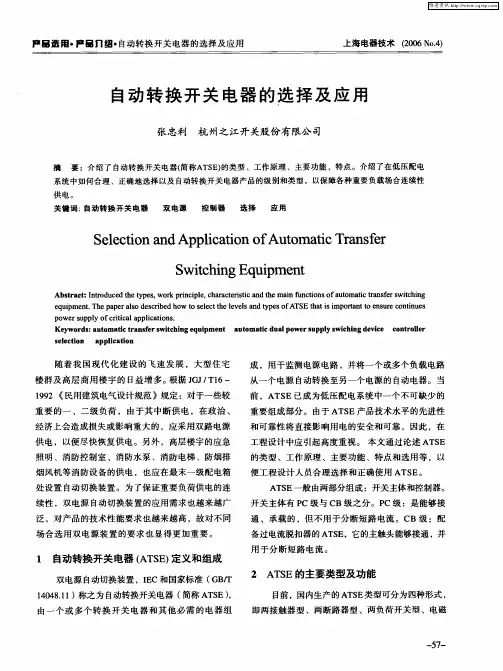

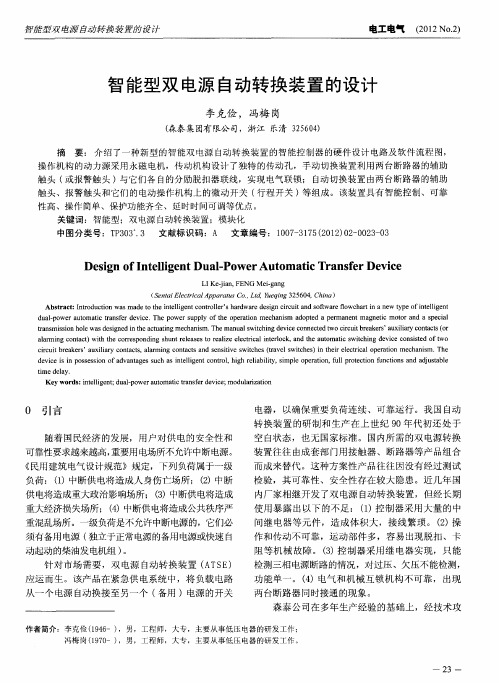

ATSC即双电源自动转换开关,由一个(或几个)转换开关电器和其他必需的电器(转换控制器)组成,用于监测电源电路、并将一个或几个负载电路从一个电源转换至另一个电源的开关电器。
作为消防负荷和其他重要负荷的末端互投装置,ATSE在工程中得到了广泛的应用,正确合理的选择ATSE可确保重要负荷的可靠供电,ATSE在重要负荷的供电系统中是不可缺少和重要的一个环节。
ATSE目前在我国经历了四个发展阶段,即两接触器型、两断路器型、励磁式专用转换开关和电动式专用转换开关。
两接触器型转换开关为第一代,是我国最早生产的双电源转换开关,它是由两台接触器搭接而成的简易电源,这种装置因机械联锁不可靠、耗电大等缺点,因而在工程中越来越少采用。
两断路器式转换开关为第二代,也就是我国国家标准和IEC标准中所提到的CB级ATSE,它是由两断路器改造而成,另配机械联锁装置,可具有短路或过电流保护功能,但是机械联锁不可靠。
励磁式专用转化开关为第三代,它是由励磁式接触器外加控制器构成的一个整体装置,机械联锁可靠,转换由电磁线圈产生吸引力来驱动开关,速度快。
电动式专用转换开关为第四代,是PC级ATSE,其主体为符合隔离开关,为机电一体式开关电器,转换由电机驱动,转换平稳且速度快,并且具有过0位功能。
ATSE的发展趋向主要包括两个方面,其一是开关主体,具备很高的抗冲击电流能力,并且可频繁转换;具有可靠的机械联锁,确保任何状态下两路电源不能并列运行;不允许带熔丝或脱跳装置,以防止双电源开关因过载而造成输出端无电现象;具备0位功能,并且隔离距离大,以便能够承受更高的冲击电压(8KV)以上;四级开关具备N级先合后分的功能,以防止ATSE在切换时,不同系统中N线上电位漂移,使电流走向不一致或分流,造成剩余电流保护装置误动作。
其二是控制器,采用微处理器智能化产品,检测模块应具有较高的检测精度和宽的参数设定范围,包括电压、频率、延时时间等;具备良好的电磁兼容性,应能承受住主回路的电压波动,浪涌保护,谐波干扰,电磁干扰等;转换时间快,且延时可调;可为用户提供各种信号及消防联动接口,通信接口。
