电场线、等势面及运动轨迹问题专题精练1．两点电荷形成电场的电场线分布如图所示，A、B是电场线上的两点，下列判断正确的是(C)A．A、B两点的电场强度大小不等，方向相同B．A、B两点的电场强度大小相等，方向不同C．左边电荷带负电，右边电荷带正电D．两电荷所带电荷量相等2．(多选)如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹．设电子在A、B两点的加速度大小分别为a A、a B，电势能分别为E p A、E p B.下列说法正确的是(BC)A．电子一定从A向B运动B．若a A>a B，则Q靠近M端且为正电荷C．无论Q为正电荷还是负电荷一定有E p A<E p BD．B点电势可能高于A点电势3．某静电场中的电场线方向不确定，分布如图所示，带电粒子在电场中仅受静电力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是(C)A．粒子必定带正电荷B．该静电场一定是孤立正电荷产生的C．粒子在M点的加速度小于它在N点的加速度D．粒子在M点的速度大于它在N点的速度4.如图所示，a、b为真空中的电场的一条竖直方向的电场线上相距为h的两点，一质量为m电量为+q的带电液滴在a点由静止释放，带电液滴沿电场线运动到b点时速度为零，取重力加速度取g、a点的电势为零，关于粒子由a到b运动过程，下列说法中正确的是(D)A.由a到b,电场强度先增大后减小B.液滴的机械能先增加后减小mgC.b点的电场强度为qmghD.b点的电势为-q5.(多选)某静电场的电场线分布如图所示，P、Q为该电场中的两点，下列说法正确的是（AD ）A.P点场强大于Q点场强B.P点电势低于Q点电势C.将电子从P点移动到Q点，电场力做正功D.将电子从P点移动到Q点，其电势能增大6．如图所示，直线MN是某电场中的一条电场线(方向未画出)．虚线是一带电的粒子只在电场力的作用下，由a到b的运动轨迹，轨迹为一抛物线．下列判断正确的是(C)A．电场线MN的方向一定是由N指向MB．带电粒子由a运动到b的过程中动能一定逐渐减小C．带电粒子在a点的电势能一定大于在b点的电势能D．带电粒子在a点的加速度一定大于在b点的加速度7．(2018·天津卷)如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M和N时加速度大小分别为a M、a N，速度大小分别为v M、v N，电势能分别为E p M、E p N.下列判断正确的是(D)A．v M<v N，a M<a NB．B．v M<v N，φM<φNC．φM<φN，E p M<E p ND．D．a M<a N，E p M<E p N8．(2019·广东四校联考)(多选)如图所示，在两等量异种点电荷连线上有c、O、f三点，虚线所在的曲线M、L、K分别表示过c、O、f三点的等势面，一不计重力的带负电粒子，从a点射入电场，只在电场力作用下沿abcde运动，其轨迹关于两点电荷连线对称，如图中实线所示：a、b、c、d、e为轨迹与各等势面的交点，则下列说法中正确的有(ACD)A．各等势线的电势大小关系为φK>φL>φMB．a点与b点的电场强度相同C．粒子在a点与e点的加速度大小相等D．粒子在c点的电势能大于在e点的电势能9.一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力．下列说法正确的有(AB) A．粒子带负电荷B．粒子的加速度先不变，后变小C．粒子的速度不断增大D．粒子的电势能先减小，后增大。

带电粒子在电场中运动轨迹与电场线、等势面类问题.带电粒子在电场中运动轨迹与电场线、等势面类问题总结：（带电粒子只受电场力）1）判断电势：顺着电场方向看电势一直降低。

2）判断电场强度、电场力、加速度大小：E、F、a大小只跟电场线的疏密程度有关，而且三者同时增大或者同时减小。

判断电场强度、电场力、加速度方向：F和a方向相同，而F的方向指向运动轨迹的内侧。

E方向跟F和带电粒子的电性相关。

粒子带正电：E和F方向相同。

若带负电：E和F方向相反。

3）判断速度、动能、电势能：速度、动能的大小同时变化而电势能反向变化。

速度、动能的大小同时变化主要取决电场力做功，而电场力做功跟电场力和速度方向的夹角相关。

电场力与速度方向夹角为锐角，电场力做正功，速度增大，动能增大，电势能减小。

电场力与速度方向夹角为钝角，电场力做负功，速度减小，动能减小，电势能增大。

根据粒子的运动轨迹、电场线(等势面)进行相关问题的判定1．电势高低常用的两种判断方法:(1)依据电场线的方向―→沿电场线方向电势逐渐降低(2)依据U AB＝W AB/q→U AB>0，φA>φB；U AB<0，φA<φB.2．电势能增、减的判断方法 :(1) 做功判断法→电场力做正功，电势能减小；电场力做负功，电势能增加.(2) 公式法→由E p＝qφp，将q、φp的大小、正负号一起代入公式，Ep的正值越大电势能越大，Ep的负值越小，电势能越大.(3) 能量守恒法→在电场中，若只有电场力做功时，电荷的动能和电势能相互转化，动能增加，电势能减小，反之，电势能增加 .(4) 电荷电势法→正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能大.“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向，指向轨迹的凹侧)从二者的夹角情况来分析电荷做曲线运动的情况．“三不知时要假设”——电荷的正负、场强的方向或等势面电势的高低、电荷运动的方向，是题目中相互制约的三个方面.若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知(三不知)，则要用“假设法”分别讨论各种情况．有时各种情景的讨论结果是归一的。

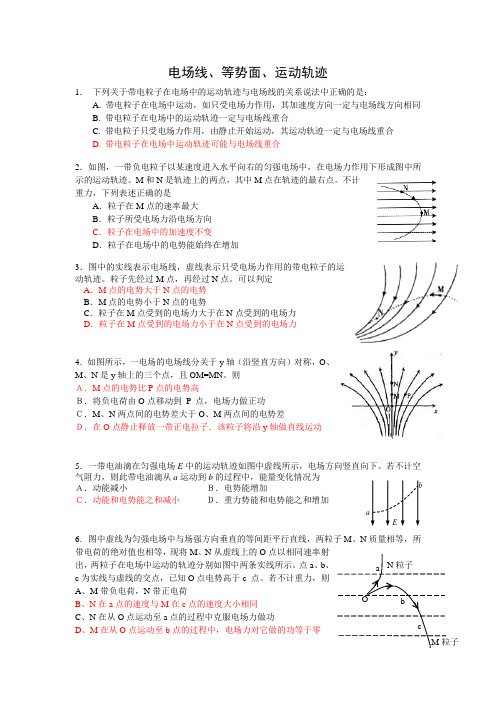

电场线、等势面、运动轨迹1． 下列关于带电粒子在电场中的运动轨迹与电场线的关系说法中正确的是：A. 带电粒子在电场中运动，如只受电场力作用，其加速度方向一定与电场线方向相同B. 带电粒子在电场中的运动轨迹一定与电场线重合C. 带电粒子只受电场力作用，由静止开始运动，其运动轨迹一定与电场线重合D. 带电粒子在电场中运动轨迹可能与电场线重合2．如图，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹。

M 和N 是轨迹上的两点，其中M 点在轨迹的最右点。

不计重力，下列表述正确的是 A ．粒子在M 点的速率最大 B ．粒子所受电场力沿电场方向 C ．粒子在电场中的加速度不变D ．粒子在电场中的电势能始终在增加3．图中的实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹。

粒子先经过M 点，再经过N 点。

可以判定A ．M 点的电势大于N 点的电势B ．M 点的电势小于N 点的电势C ．粒子在M 点受到的电场力大于在N 点受到的电场力D ．粒子在M 点受到的电场力小于在N 点受到的电场力4．如图所示，一电场的电场线分关于y 轴（沿竖直方向）对称，O 、M 、N 是y 轴上的三个点，且OM=MN 。

则Ａ．M 点的电势比P 点的电势高Ｂ．将负电荷由O 点移动到 P 点，电场力做正功Ｃ．M 、N 两点间的电势差大于O 、M 两点间的电势差Ｄ．在O 点静止释放一带正电拉子．该粒子将沿y 轴做直线运动5．一带电油滴在匀强电场E 中的运动轨迹如图中虚线所示，电场方向竖直向下。

若不计空气阻力，则此带电油滴从a 运动到b 的过程中，能量变化情况为Ａ．动能减小 Ｂ．电势能增加Ｃ．动能和电势能之和减小 Ｄ．重力势能和电势能之和增加6．图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等，现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示。

静电场考点突破微专题6静电场中“三线”问题的解题策略一知能掌握（一）三线特征--电场线等势线运动轨迹1．电场线形象地描述电场中各点场强的强弱及方向的曲线，曲线上每一点的切线方向都跟该点的场强方向一致;电场线越密表示电场强度的大小。

2．等势线（面）电场中电势相等的各点组成的线（面）。

主要特点：等势面一定与电场线垂直；在同一等势面上移动电荷时静电力不做功；3.运动轨迹带电粒子移动的路径，轨迹若是曲线，则带电粒子受合力方向指向运动轨迹的凹侧．（二）三线问题解体策略“三线”问题往往设置以“三线”为载体的问题情境，要求在理解“三线”特征的基础上，按照以下“一二三四五”策略依次展开对问题的综合分析：1.选择一个交点：在电场线和运动轨迹均已知的情境中，直接选择电场线和运动轨迹的一个交点位置去分析，有的问题情境只给出了等势线面，需要先根据电场线和等势线面的关系画出电场线，然后再选择电场线和运动轨迹的一个交点位置去展开分析。

2.抓住两个关键：确定速度方向和静电力方向是解决问题的两个关键，需要在画出“速度方向线”(运动轨迹在初始位置的切线)与“静电力方向线”(在初始位置电场线的切线方向，指向轨迹的凹侧)的基础上，从二者的夹角情况来展开分析．3.确定三个要素：在“三线”问题中电荷的正负、电场线的方向，电荷运动路径的方向，是题目中相互制约的三个方面.若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知，则要用“假设法”分别讨论各种情况．有时各种情景的讨论结果是归一的．4.掌握四类方法（1）判断加速度大小变化的方法：根据牛顿第二定律，结合电场线疏密判断。

由F=ma,F=Eq,在只受静电力情况下，电场线越密集，电场强度E越大，静电力越大，加速度越大；电场线越稀疏，电场强度E越小，静电力越小，加速度越小。

（2）判断速度大小变化的方法：①根据动力学关系，结合合力与速度的夹角判断。

若合力与速度方向的夹角总小于90°，则速度减小；若合力与速度方向的夹角总大于90°，则速度增加；若合力与速度方向的夹角总等于90°，则速度大小不变；②根据功能关系，结合W合=△EK判断：W合为正，则△EK>0，动能增加；速度增加；W合为负，则△EK<0，动能减少，速度减小；的变化判断：③根据能量守恒定律，结合EP电势能减少，则动能增加，速度增加；电势能增加，则动能减少，速度减少；（3）判断静电力做功正负的方法：①根据静电力与速度或位移的夹角θ判断：若θ总小于90°，则静电力做正功，电势减小；若θ总大于90°，则静电力做负功，电势能增加；若θ总等于90°，则电势能不变；②根据WAB=UABq,结合UAB和q的正负判断，UAB>0，q为正，则静电力做正功；q为负，则静电力做负功；UAB<0，q为正，则静电力做负功；q为负，则静电力做正功；③根据W=-△EP,结合电势能的变化判断：电势能增加，则静电力做负功；电势能减少，则静电力做正功（4）判断电势能、电势变化的方法：①根据电场线，结合电荷电性判断：顺着电场线的方向，电势逐渐降低，正电荷的电势能减少，负电荷的电势能增加；逆着电场线的方向，电势逐渐升高，正电荷的电势能增加，负电荷的电势能减少．②根据W=-△EP,结合静电力做功和电荷电性判断：静电力对电荷做正功时，电势能减少，对正电荷，电势降低，对负电荷，电势升高；静电力对电荷做负功时，电势能增加，对正电荷，电势升高，对负电荷，电势降低。

《静电场》专题3 电场线一、知识清单 1．定义为了形象地描述电场中各点场强的强弱及方向，在电场中画出一些曲线，曲线上每一点的切线方向都跟该点的场强方向一致，曲线的疏密表示电场的强弱． 2．电场线的特点(1)电场线从正电荷或无限远处出发，终止于无限远或负电荷处； (2)电场线在电场中不相交；(3)在同一电场中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏． （4）电场线上某点的切线方向表示该点的 电场强度的方向． 3.几种典型电场的电场线(1)几种典型电场的电场线如右(2)两点电荷在电荷连线和中垂线的电场①若q 1=q 2为同性电荷， ② 若q 1=q 2为异性电荷，③若q 1≠q 2为同性电荷时，电场为零点在q 1、q 2之间，到q 2的距离x 满足：2221)(xkq x l kq =-，在此处放一电荷q ，且同时满足：222x kq l kq =时三带电体均可处于静止状态。

④若q 1≠q 2为异性电荷时，电场为零点在连线上小电荷外侧，若q 1<q 2，到q 1的距离x 满足：2122)(x kq x l kq =+ 在此处放一电荷q ，且同时满足：222x kq l kq =时三带电体均可处于静止状态。

(3)4.电场线和运动轨迹问题 (1)电场线与运动轨迹的关系根据电场线的定义，一般情况下，带电粒子在电场中的运动轨迹不会与电场线重合，只有同时满足以下3个条件时，两者才会重合：电场线为直线；电荷的初速度为零，或速度方向与电场线平行；(3)电荷仅受电场力或所受其他力的合力的方向与电场线平行． (2)解题思路根据带电粒子的弯曲方向，判断出受力情况；(2)把电场线方向、受力方向与电性相联系；(3)把电场线疏密和受力大小、加速度大小相联系，有时还要与等势面联系在一起． 5.电场线与轨迹问题判断方法(1)找一个交点：找轨迹线和电场线的交点(2)画两条线： 画出“速度线”(运动轨迹在初始位置的切线)， 画出“力线”(在初始位置电场线的切线方向)，从两者的夹角情况来分析曲线运动的情况．(3)做三类分析：进行受力分析、运动分析、功能关系的分析(4) 做一个假设：“三不知时要假设”——电荷的正负、场强的方向或等势面电势的高低、电荷运动的方向．若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知，则要用“假设法”分别讨论各种情况． 二、典型例题例题1、关于电场线，下述说法中正确的是：（ C）A ．电场线是客观存在的B ．电场线与电荷运动的轨迹是一致的．C ．电场线上某点的切线方向与与电荷在该点受力方向可以不同．D ．沿电场线方向，场强一定越来越大．例题2、正电荷q 在电场力作用下由 向Q 做加速运动，而且加速度越来越大，那么可以断定，它所在的电场是下图中的哪一个：( D )解析：带电体在电场中做加速运动，其电场力方向与加速度方向相同，加速度越来越大电荷所受电场力应越来越大，电量不变，电场力，应是E越来越大．电场线描述电场强度分布的方法是，电场线密度越大，表示场强越大，沿PQ方向．电场线密度增大的情况才符合题的条件，应选D．例题3、如图19所示，A、B为两个等量的正点电荷，O为其连线的中点，MON为其连线的中垂线，在中垂线上靠近O点的O′点放一带电荷量为＋q的小球(可视为点电荷，不计重力)，将此小球由静止释放，下列说法正确的是(BCD)图19A．将小球由O′点从静止释放后，向无穷远处运动的过程中，加速度一定越来越大，速度也一定越来越大B．将小球由O′点从静止释放后，向无穷远处运动的过程中，加速度先变大后变小，速度越来越大C．从O′点到无穷远处，电势逐渐降低D．从O′点到无穷远处，小球的电势能逐渐减小答案BCD解析A、B两个等量的正点电荷形成的电场关于直线MN对称．在O点，两个电荷产生的电场强度大小相等，方向相反，叠加为零，故O′点的电场强度接近于零．在MON中垂线上距离O点无穷远处，电场强度也为零，所以在MON中垂线上从O′点到无穷远处，电场强度先变大，后变小．从O′点到无穷远处，带电荷量为＋q的小球受到的电场力先变大，后变小，其加速度也是先变大，后变小．由于电场力一直对小球做正功，故小球的速度越来越大，选项B正确，A错误．由于从O′点到无穷远处电场力一直对小球做正功，故小球的电势能E p逐渐减小，电势φ＝E pq，故从O′点到无穷远，电势逐渐降低，故C、D正确．例题4、P、Q两电荷的电场线分布如图所示，a、b、c、d为电场中的四点，c、d关于PQ连线的中垂线对称．一个离子从a运动到b(不计重力)，轨迹如图所示，则下列判断正确的是(C)A．P带负电B．c、d两点的电场强度相同C．离子在运动过程中受到P的吸引力D．离子从a到b，电场力做正功解析由电场线的方向可知选项A错误；c、d两点场强大小相同，但方向不同，选项B错误；离子所受电场力的方向应该指向曲线的凹侧，故可以判断出离子在运动过程中受到P电荷的吸引力，选项C正确；离子从a到b，电场力做负功，选项D错误．例题5、(2010·新课标全国卷)静电除尘器是目前普遍采用的一种高效除尘器．其除尘器模型的收尘板是很长的条形金属板，图中直线ab为该收尘板的横截面．工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上．若用粗黑曲线表示原来静止于P 点的带电粉尘颗粒的运动轨迹，图中的4幅图可能正确的是(忽略重力和空气阻力) ( A )例题6、(2014·重庆·3)如图11所示为某示波管的聚焦电场，实线和虚线分别表示电场线和等势线．两电子分别从a、b两点运动到c点，设电场力对两电子做的功分别为W a和W b，a、b点的电场强度大小分别为E a和E b，则(A)图11A．W a＝W b，E a>E b B．W a≠W b，E a>E bC．W a＝W b，E a<E b D．W a≠W b，E a<E b解析由图知a、b在同一等势面上，故U ac＝U bc，又由W＝qU知，W a＝W b，又由于在同一电场中，电场线密集处场强大，故E a>E b，A正确．三、达标练习练习1：如图中带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E A、E B表示A、B 两处的场强大小，则[ AD]A．A、B两点的场强方向相同B．电场线从A指向B，所以E A＞E BC．A、B同在一条电场线上，且电场线是直线，所以E A=E BD．不知A、B附近的电场线分布状况，E A、E B的大小不能确定练习2：练习8：如图所示MN是电场中的一条电场线，一电子从a点运动到b点速度在不断地增大，则下列结论正确的是：A．该电场是匀强电场．B．该电场线的方向由N指向M．C．电子在a处的加速度小于在b处的加速度．D．因为电子从a到b的轨迹跟MN重合，所以电场线实际上就是带电粒子在电场中的运动轨迹．【解析】仅从一根直的电场线不能判断出该电场是否为匀强电场，因为无法确定电场线的疏密程度，该电场可能是匀强电场，可能是正的点电荷形成的电场，也可能是负的点电荷形成的电场，因此不能比较电子在a、b两处所受电场力的大小，即不能比较加速度的大小，但电子从a到b做的是加速运动，表明它所受的电场力方向由M指向见由于负电荷所受的电场力方向跟场强方向相反，所以电场线的方向由N指向M，电场线是为了形象地描述电场而假想的曲线，带电粒子的运动轨迹是真实存在的曲线，两者的重合是在特定条件下才成立的，在一般情况下两者并不重合．例如氢原子的核外电子绕核做匀速圆周运动时，轨迹跟原子核（质子）产生电场的电场线垂直．正确选项为B．练习3：如图所示，A、B两点固定两个等量正点电荷，在A、B连线的中点C处放一点电荷(不计重力)．若给该点电荷一个初速度v0，v0方向与AB连线垂直，则该点电荷可能的运动情况是(AD )A．往复直线运动B．匀变速直线运动C．加速度不断减小，速度不断增大的直线运动D．加速度先增大后减小，速度不断增大的直线运动练习4：如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速飞过，电子重力不计，则电子所受另一个力的大小和方向变化情况是(B)A．先变大后变小，方向水平向左B．先变大后变小，方向水平向右C．先变小后变大，方向水平向左D．先变小后变大，方向水平向右练习5：如图为真空中两点电荷A、B形成的电场中的一簇电场线，该电场线关于虚线对称，O点为A、B 点电荷连接的中点，a、b为其连线的中垂线上对称的两点，则下列说法正确的是(D)A．A、B可能带等量异号的正、负电荷B．A、B可能带不等量的正电荷C．a、b两点处无电场线，故其电场强度可能为零D．同一试探电荷在a、b两点处所受电场力大小相等，方向一定相反解析根据题图中的电场线分布可知，A、B带等量的正电荷，选项A、B错误；a、b两点处虽然没有画电场线，但其电场强度一定不为零，选项C错误；由图可知，a、b两点处电场强度大小相等，方向相反，同一试探电荷在a、b两点处所受电场力大小相等，方向一定相反，选项D正确．练习6：用电场线能直观、方便地比较电场中各点场强的强弱．如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O是电荷连线的中点，E、F是连线中垂线上相对于O点对称的两点，B、C和A、D也相对于O点对称．则(ACD)A．B、C两点场强大小和方向都相同B．A、D两点场强大小相等，方向相反C．E、O、F三点比较，O点场强最强D．B、O、C三点比较，O点场强最弱解析由等量异种点电荷的电场线分布规律可知选项A、C、D正确，选项B错误．练习7：带有等量异种电荷的一对平行金属板，如果两极板间距不是足够近或者两极板面积不是足够大，即使在两极板之间，它的电场线也不是彼此平行的直线，而是如图2所示的曲线，关于这种电场，下列说法正确的是()图2A．这种电场的电场线虽然是曲线，但是电场线的分布却是左右对称的，很有规律性，它们之间的电场，除边缘部分外，可以看做匀强电场B．电场内部A点的电场强度小于B点的电场强度C．电场内部A点的电场强度等于B点的电场强度D．若将一正电荷从电场中的A点由静止释放，它将沿着电场线方向运动到负极板答案 D解析由于题图中平行金属板形成的电场的电场线不是等间距的平行直线，所以不是匀强电场，选项A错误；从电场线分布看，A点的电场线比B点密，所以A点的电场强度大于B点的电场强度，选项B、C错误；A、B两点所在的电场线为一条直线，电荷受力方向沿着这条直线，所以若将一正电荷从电场中的A 点由静止释放，它将沿着电场线方向运动到负极板，选项D正确．练习8：一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b 点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)(D)解析因为质点做减速运动，故其所受电场力F的方向与v的方向的夹角为钝角，又因为质点带负电荷，其所受电场力F与电场强度E方向相反，故只有选项D正确．练习9：图中实线是一簇未标明方向的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b 是轨迹上的两点．若带电粒子在运动过程中只受电场力的作用，根据此图可做出正确判断的是(BCD)A．带电粒子所带电荷的符号B．带电粒子在a、b两点的速度何处较大C．带电粒子在a、b两点的受力方向D．带电粒子在a、b两点的加速度何处较大解析由轨迹的弯曲情况，可知电场力应沿电场线向左，但因不知电场线的方向，故带电粒子所带电荷的符号不能确定．由电场线的疏密程度知a点场强大于b点场强，带电粒子在a点所受电场力较大，从而在a点时加速度较大，综上所述C、D正确．练习10：如图所示，带箭头的线段表示某一电场中的电场线的分布情况．一带电粒子在电场中运动的轨迹如图中虚线所示．若不考虑其他力，则下列判断中正确的是（BC）A．若粒子是从A运动到B，则粒子带正电；若粒子是从B运动到A，则粒子带负电B．不论粒子是从A运动到B，还是从B运动到A，粒子必带负电C．若粒子是从B运动到A，则其加速度减小D．若粒子是从B运动到A，则其速度减小练习11：如图所示，一带电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成如图5所示的运动轨迹．M和N是轨迹上的两点，其中M点是轨迹上的最右点．不计重力，下列表述正确的是(C)A．粒子在M点的速率最大B ．粒子所受电场力沿电场方向C ．粒子在电场中的加速度不变D ．粒子在电场中的电势能始终在增加解析 本题主要考查了带电粒子在电场中的运动．由题图轨迹可知由N 到M 电场力方向向左，做负功，电势能增大，动能减小，选项A 、B 错误；匀强电场所受电场力不变，加速度不变，选项C 正确；经过M 点后电场力做正功，电势能减小，选项D 错误．练习12：如图所示，为某一点电荷所形成电场中的一簇电场线，a 、b 、c 三条虚线为三个带电粒子以相同的速度从O 点射入电场后的运动轨迹，其中b 虚线为一圆弧，AB 的长度等于BC 的长度，且三个粒子的电荷量大小相等，不计粒子重力，则以下说法正确的是( CD )A ．a 一定是正粒子的运动轨迹，b 和c 一定是负粒子的运动轨迹B ．由于AB 的长度等于BC 的长度，故U AB ＝U BCC ．a 虚线对应的粒子的加速度越来越小，c 虚线对应的粒子的加速度越来越大，b 虚线对应的粒子的加速度大小不变D ．b 虚线对应的粒子的质量大于c 虚线对应的粒子的质量解析 由于电场线没有明确方向，因此无法确定三个带电粒子的电性，故A 选项错误；由于该电场不是匀强电场，虽然AB 的长度等于BC 的长度，但AB 段与BC 段对应的电场强度的变化量不等，由点电荷电场等差等势面的分布特点，不难判断U AB ≠U BC ，故B 选项错误；根据电场线的疏密程度可知，a 虚线对应的粒子的加速度越来越小，c 虚线对应的粒子的加速度越来越大，b 虚线对应的粒子的加速度大小不变，故C 选项正确；由于b 虚线对应的带电粒子所做的运动为匀速圆周运动，而c 虚线对应的粒子在不断地向场源电荷运动，b 虚线对应的带电粒子Eq ＝m b v 2r ，而c 虚线对应的带电粒子满足关系式Eq >m c v 2r ，即m b >m c ，故D 选项正确．。

由粒子的轨迹为曲线， 合力（只受电场力） 指向轨迹凹的一侧， 又要沿电场线切线方向， 可知粒子所受电场力的方向偏向右，因粒子带负电，故 电场线方向偏向左，由沿电场线方向电势降低，可知 φN <φM，E pM <E pN 。

N 点电场线比 M 点密，故场强 E M <E N ， 由加速度 a ＝ qE/m 可知 a M <a N 。

粒子若从 N 点运动到 M 点，电场力做正功，动能增加，故v M >v N ，电势能减小E pM <E pN ，综上所述，选项 D 正确。

例 2. 如图所示，虚线 a 、b 、c 代表某一电场中的三个等势面，相邻等势面之间的电势差 相等，实线为一带正电的粒子仅在电场力作用下通过该区域时的运动轨迹，P 、 R 、Q 是 这条轨迹上的三点， 其中 R 在等势面 b 上。

下列判断正确的是 （A. 三个等势面中， c 的电势最低 静电场专题｜带电粒子在电场中运动轨迹与电场线、等势面类问题1. 曲线运动合力的方向指向轨迹凹的一侧， 正电荷受电场力方向与场强方向相同， 负电荷 受电场力方向与场强方向相反（电场线的切线方向，与等势面垂直）。

直线运动的合力 方向与运动方向在同一直线上。

2. 同一电荷在电场线（或等势面）密集处场强大，受到的电场力大，产生的加速度大， 反之亦然。

3. 假设带电粒子从一点到另一点， 看电场力的方向与速度方向的夹角， 判断电场力做功情 况，电场力做正功，电势能减少，动能增加 ;电场力做负功，电势能增加，动能减少。

4. 沿电场线的方向，电势降低。

例 1. （2018·天津卷 ·3）如图所示，实线表示某电场的电场线 （ 方向未标出 ），虚线是一带负电的粒子只在电场力作用下的运动轨迹， 设 M 点和 N 点的电势分别为 φM 、φN ，粒子在 M和 N 时加速度大小分别为 列判断正确的是（ ）a M 、a N ，速度大小分别为 A.v M <v N ， a M <a NB. v M < v N ， φM <φNC.φM < φN ， E p M < E pND.a M <a N ， E pM < E pN ）B. 带电粒子在P 点的电势能比在Q 点的大C. 带电粒子在P 点的动能与电势能之和比在Q 点的小D. 带电粒子在R 点的加速度方向垂直于等势面b由粒子的轨迹为曲线，合力（只受电场力）指向轨迹凹的一侧，又要垂直于等势面，可知粒子所受电场力的方向偏向下，因粒子带正电，电场线垂直于等势面，故加速度垂直于等势面电场线方向从上到下，由沿电场线方向电势降低， c 的电势最低， a 的电势最高。
