ZJ-ATSDC直流双电源

ats双电源开关工作原理(一)ATS双电源开关工作原理解析1. 什么是ATS双电源开关ATS（Automatic Transfer Switch）双电源开关，又称为自动切换开关，是一种用于在主电源故障或异常情况下实现自动切换到备用电源的装置。

它主要用于确保关键供电设备在主电源故障时能够无缝切换到备用电源，保障电力供应的连续性和可靠性。

2. ATS双电源开关的工作原理ATS双电源开关主要由自动切换控制器、主电源供电线路、备用电源供电线路和负载设备组成。

其工作原理如下：2.1 主电源供电状态1.当主电源正常供电时，自动切换控制器监测到主电源电压稳定，并通过内置的电压监测电路来确保电压在设定范围内。

2.在主电源供电状态下，自动切换控制器将主电源的电源输出与负载设备相连接，主电源为负载设备供电。

2.2 主电源故障状态1.当主电源发生故障或电压异常（超过设定范围）时，自动切换控制器感知到电源状态的变化。

2.在主电源故障状态下，自动切换控制器会迅速断开主电源供电线路，并切换到备用电源供电线路。

3.同时，自动切换控制器会监测备用电源的电压稳定性，并确保备用电源电压在设定范围内。

4.一旦备用电源电压稳定，自动切换控制器会将备用电源的电源输出与负载设备相连接，实现无缝切换。

5.在主电源恢复正常后，自动切换控制器会再次迅速切换回主电源供电状态。

3. ATS双电源开关的应用ATS双电源开关广泛应用于保证关键设备和系统的持续供电，例如：•数据中心：保障服务器设备稳定运行，避免数据中断和丢失。

•医疗设备：确保医疗设备不会因为电力问题而停止工作，保障患者生命安全。

•电信基站：持续供电以保证通信网络的正常运行。

•工业自动化：保证生产线不会因为电力问题而停工，避免生产损失。

4. 总结ATS双电源开关是一种关键的设备，能够在主电源故障时实现无缝切换到备用电源，保证关键设备和系统的持续供电。

通过自动切换控制器的监测和切换功能，使得电力供应更加可靠，极大地减少了电力故障可能带来的影响和损失。

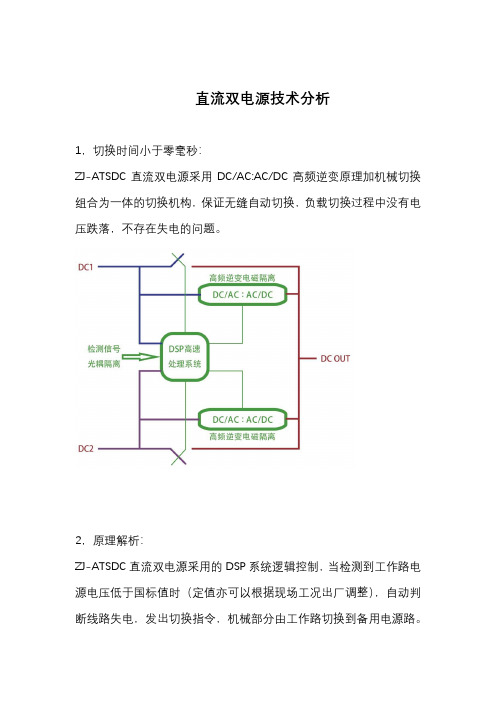

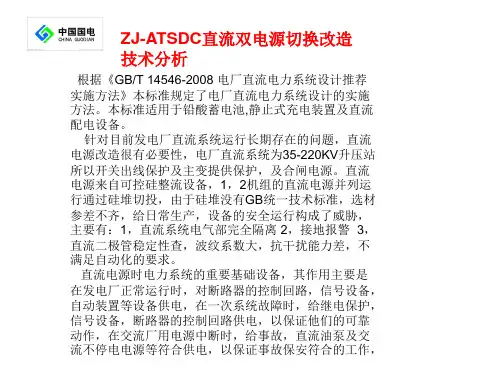

直流双电源技术分析1，切换时间小于零毫秒：ZJ-ATSDC直流双电源采用DC/AC:AC/DC高频逆变原理加机械切换组合为一体的切换机构，保证无缝自动切换，负载切换过程中没有电压跌落，不存在失电的问题。

2，原理解析：ZJ-ATSDC直流双电源采用的DSP系统逻辑控制，当检测到工作路电源电压低于国标值时（定值亦可以根据现场工况出厂调整），自动判断线路失电，发出切换指令，机械部分由工作路切换到备用电源路。

切换过程中的电压补偿是通过备用电源DC/AC:AC/DC逆变给负载供电（亦逆变模块做了一个短暂的旁路导通功能），所以做到切换的时候负载电源电压始终维持在90%以上，负载不会失电；当机械部分切换到备用电源路时，负载电源由备用电源通过触头导通到负载侧。

此时，DC/AC:AC/DC逆变模块退出运行，所以电流通过机械触头流走，逆变模块没有电流，只有一个待机状态控制信号，从而装置的自身发热问题得到解决，无需内置风扇来强冷降温。

3，双路完全电气隔离：ZJ-ATSDC直流双电源工作路电源与备用路电源完全电气隔离，主切换回路通过互锁形式切换，逆变模块有DC/AC:AC/DC隔离变压器做电能耦合，二次检测回路信号通过PCB817光耦做隔离。

当负载发生接地时，很容易判断接地时主路，还是备用电源。

传统的二极管冗余的存在负极共用，环流导通互相影响的缺陷。

4：上海的直流双电源采用模块化控制，内部元件功耗极小，满载工作时发热很小，所以无需风扇辅助降温，使用寿命长。

5：上海直流双电源从12年开始一直专业做直流双电源切换装置，具有强大的技术，完善的质量跟踪服务。

在百万机组，核电，电网变电站都有长时间的投运业绩。

直流双电源现状分析：1，采用纯机械互锁切换（能做到电气隔离，但负载切换时会断电）：国内外目前大多数是机械切换，外加继电器失电判断切换，存在一个物理空间上的从一组触头转换到另外一路触头，必然造成负载有一个电压中段的过程，负载会失电。

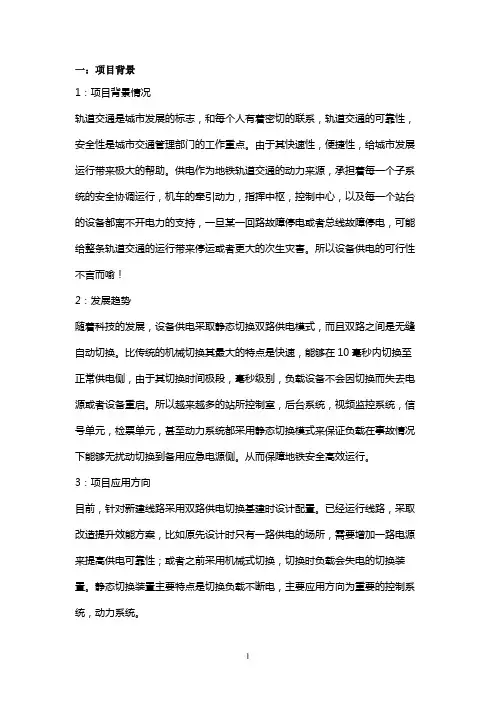

一：项目背景1：项目背景情况轨道交通是城市发展的标志，和每个人有着密切的联系，轨道交通的可靠性，安全性是城市交通管理部门的工作重点。

由于其快速性，便捷性，给城市发展运行带来极大的帮助。

供电作为地铁轨道交通的动力来源，承担着每一个子系统的安全协调运行，机车的牵引动力，指挥中枢，控制中心，以及每一个站台的设备都离不开电力的支持，一旦某一回路故障停电或者总线故障停电，可能给整条轨道交通的运行带来停运或者更大的次生灾害。

所以设备供电的可行性不言而喻！2：发展趋势随着科技的发展，设备供电采取静态切换双路供电模式，而且双路之间是无缝自动切换。

比传统的机械切换其最大的特点是快速，能够在10毫秒内切换至正常供电侧，由于其切换时间极段，毫秒级别，负载设备不会因切换而失去电源或者设备重启。

所以越来越多的站所控制室，后台系统，视频监控系统，信号单元，检票单元，甚至动力系统都采用静态切换模式来保证负载在事故情况下能够无扰动切换到备用应急电源侧。

从而保障地铁安全高效运行。

3：项目应用方向目前，针对新建线路采用双路供电切换基建时设计配置。

已经运行线路，采取改造提升效能方案，比如原先设计时只有一路供电的场所，需要增加一路电源来提高供电可靠性；或者之前采用机械式切换，切换时负载会失电的切换装置。

静态切换装置主要特点是切换负载不断电，主要应用方向为重要的控制系统，动力系统。

二：产品简介1：产品的基本情况我司静态切换型号是ZJ-ATSAC交流双电源切换装置，是一款能够实现双路输入，单路输出的不间断切换设备，负载为二选一的自动判断过压欠压切换系统。

哪一路先送电，哪一路先工作，备用路处于备热状态。

两路输入端电源采用DSP控制，实时监视两路电源电压的变化，通过晶闸管的开断来实现切换。

采用先断开后接通的切换方式，不存在两路输入电源瞬间并联的情况，且相比传统的机械切换而言没有切换时产生的电弧，不存在触点烧蚀，切换次数寿命限制的弊端，所以静态切换是一款可靠，安全的设备，是关键设备冗余供电的首选。

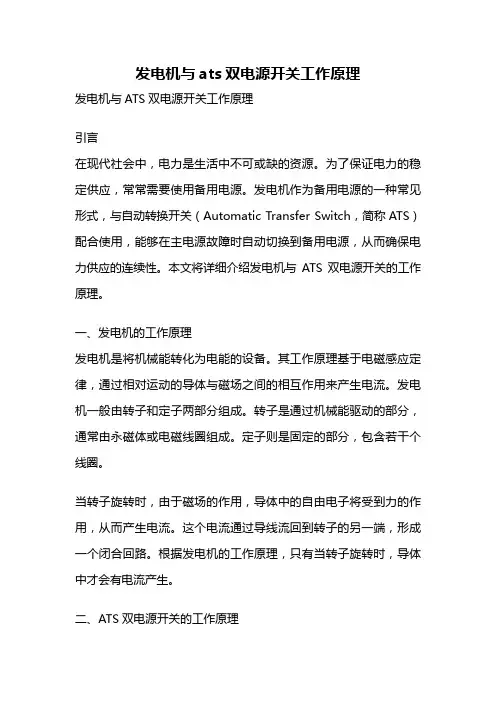

发电机与ats双电源开关工作原理发电机与ATS双电源开关工作原理引言在现代社会中，电力是生活中不可或缺的资源。

为了保证电力的稳定供应，常常需要使用备用电源。

发电机作为备用电源的一种常见形式，与自动转换开关（Automatic Transfer Switch，简称ATS）配合使用，能够在主电源故障时自动切换到备用电源，从而确保电力供应的连续性。

本文将详细介绍发电机与ATS双电源开关的工作原理。

一、发电机的工作原理发电机是将机械能转化为电能的设备。

其工作原理基于电磁感应定律，通过相对运动的导体与磁场之间的相互作用来产生电流。

发电机一般由转子和定子两部分组成。

转子是通过机械能驱动的部分，通常由永磁体或电磁线圈组成。

定子则是固定的部分，包含若干个线圈。

当转子旋转时，由于磁场的作用，导体中的自由电子将受到力的作用，从而产生电流。

这个电流通过导线流回到转子的另一端，形成一个闭合回路。

根据发电机的工作原理，只有当转子旋转时，导体中才会有电流产生。

二、ATS双电源开关的工作原理ATS双电源开关是一种能够在主电源故障时自动切换到备用电源的设备。

它通常由控制单元、主电源接触器、备用电源接触器和切换机构组成。

在正常情况下，主电源接触器闭合，将主电源连接到负载上，备用电源接触器则保持断开状态。

此时，主电源为负载供电。

一旦主电源发生故障，控制单元会检测到主电源的异常信号，并发出切换指令。

切换机构根据指令，将主电源接触器断开，同时闭合备用电源接触器。

这样，备用电源就与负载相连，继续为负载供电。

需要注意的是，ATS双电源开关在切换时需要保证电力的连续性，即在切换过程中负载不能中断电源。

为了实现这一点，ATS双电源开关通常采用“开-关-合”的切换方式。

也就是先打开主电源接触器，待其完全断开后，再闭合备用电源接触器。

这样可以避免瞬间的电力中断。

三、发电机与ATS双电源开关的配合工作发电机作为备用电源，需要与ATS双电源开关配合工作，以确保电力的连续供应。

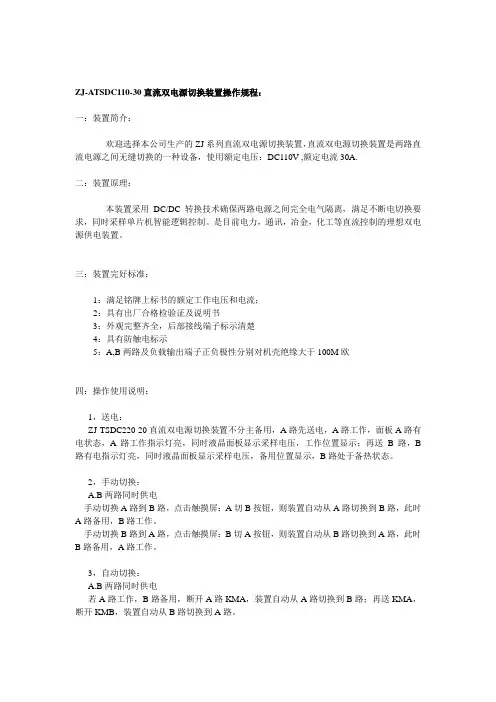

ZJ-ATSDC110-30直流双电源切换装置操作规程：一：装置简介：欢迎选择本公司生产的ZJ系列直流双电源切换装置，直流双电源切换装置是两路直流电源之间无缝切换的一种设备，使用额定电压：DC110V ,额定电流30A.二：装置原理：本装置采用DC/DC转换技术确保两路电源之间完全电气隔离，满足不断电切换要求，同时采样单片机智能逻辑控制。

是目前电力，通讯，冶金，化工等直流控制的理想双电源供电装置。

三：装置完好标准：1：满足铭牌上标书的额定工作电压和电流；2：具有出厂合格检验证及说明书3：外观完整齐全，后部接线端子标示清楚4：具有防触电标示5：A,B两路及负载输出端子正负极性分别对机壳绝缘大于100M欧四：操作使用说明：1，送电：ZJ-TSDC220-20直流双电源切换装置不分主备用，A路先送电，A路工作，面板A路有电状态，A路工作指示灯亮，同时液晶面板显示采样电压，工作位置显示；再送B路，B 路有电指示灯亮，同时液晶面板显示采样电压，备用位置显示，B路处于备热状态。

2，手动切换：A.B两路同时供电手动切换A路到B路，点击触摸屏：A切B按钮，则装置自动从A路切换到B路，此时A路备用，B路工作。

手动切换B路到A路，点击触摸屏：B切A按钮，则装置自动从B路切换到A路，此时B路备用，A路工作。

3，自动切换：A.B两路同时供电若A路工作，B路备用，断开A路KMA，装置自动从A路切换到B路；再送KMA，断开KMB，装置自动从B路切换到A路。

4，停电：原则先停备热状态电源，再停工作状态电源，减少切换频次。

5，节点信号：装置面板显示的A路有电，B路有电，A路工作，B路工作，报警（接地）分别对于装置尾部的丝印标示，输出信号为无源(AC250V,10A)6，维护保养：ZJ系列直流双电源切换装置出厂经过一系列技术标准检验，装置工作损耗小于5W，隔离电路采样知名厂商电子元件，SMT贴片，二次采用压线焊接工艺，整机质量和可靠性得到保障。

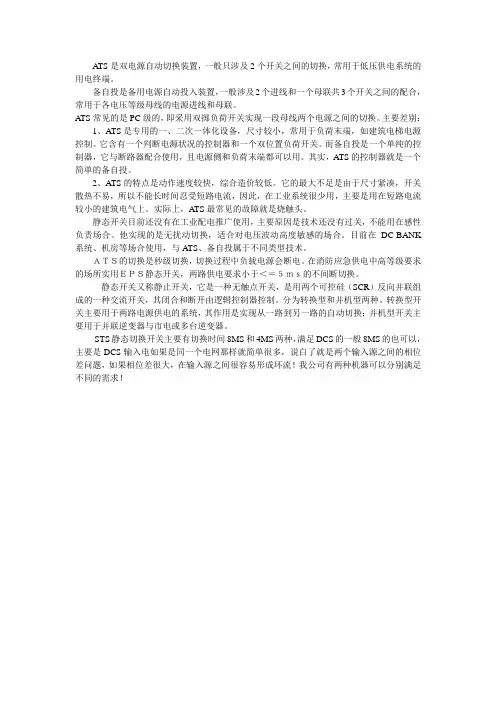

ATS是双电源自动切换装置，一般只涉及2个开关之间的切换，常用于低压供电系统的用电终端。

备自投是备用电源自动投入装置，一般涉及2个进线和一个母联共3个开关之间的配合，常用于各电压等级母线的电源进线和母联。

ATS常见的是PC级的，即采用双掷负荷开关实现一段母线两个电源之间的切换。

主要差别：1、A TS是专用的一、二次一体化设备，尺寸较小，常用于负荷末端，如建筑电梯电源控制。

它含有一个判断电源状况的控制器和一个双位置负荷开关。

而备自投是一个单纯的控制器，它与断路器配合使用，且电源侧和负荷末端都可以用。

其实，ATS的控制器就是一个简单的备自投。

2、A TS的特点是动作速度较快，综合造价较低。

它的最大不足是由于尺寸紧凑，开关散热不易，所以不能长时间忍受短路电流，因此，在工业系统很少用，主要是用在短路电流较小的建筑电气上。

实际上，A TS最常见的故障就是烧触头。

静态开关目前还没有在工业配电推广使用，主要原因是技术还没有过关，不能用在感性负责场合。

他实现的是无扰动切换，适合对电压波动高度敏感的场合。

目前在DC-BANK 系统、机房等场合使用，与A TS、备自投属于不同类型技术。

ＡＴＳ的切换是秒级切换，切换过程中负载电源会断电。

在消防应急供电中高等级要求的场所实用ＥＰＳ静态开关，两路供电要求小于＜＝５ｍｓ的不间断切换。

静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。

分为转换型和并机型两种。

转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。

STS静态切换开关主要有切换时间8MS和4MS两种，满足DCS的一般8MS的也可以，主要是DCS输入电如果是同一个电网那样就简单很多，说白了就是两个输入源之间的相位差问题，如果相位差很大，在输入源之间很容易形成环流！我公司有两种机器可以分别满足不同的需求！。

ATS双电源切换开关1. 简介ATS（Automatic Transfer Switch）双电源切换开关是一种用于自动切换电源的装置，可在一定条件下自动将电源切换至备用电源，以保证电力系统的持续供电。

本文将介绍ATS双电源切换开关的原理、功能和应用。

2. 原理ATS双电源切换开关的工作原理是通过控制电路实现电源的自动切换。

通常情况下，主电源为市电，备用电源为发电机。

当主电源出现故障或不稳定时，ATS双电源切换开关会自动将电源切换至备用电源，以确保电力供应的连续性。

3. 功能ATS双电源切换开关具有以下功能：•自动监测：可以实时监测主电源的电压、频率和相序等参数，一旦检测到异常，立即进行电源切换。

•自动切换：在检测到主电源故障或不稳定时，ATS双电源切换开关会自动切换至备用电源，保证电力不间断供应。

•自动恢复：在主电源恢复正常时，ATS双电源切换开关会自动切换回主电源，并停止备用电源的供电。

4. 应用场景ATS双电源切换开关广泛应用于以下场景：4.1 电力系统ATS双电源切换开关在电力系统中起到关键作用。

当主电源出现故障时，ATS 开关会自动切换至备用电源，确保关键设备持续运行，避免停电造成的损失。

4.2 IT机房IT机房是一个对电力供应要求非常高的场所，任何中断都可能导致数据丢失和系统瘫痪。

ATS双电源切换开关可以在主电源故障时自动切换至备用电源，保证IT机房的持续供电。

4.3 医疗设备医疗设备需要持续稳定的电力供应，以确保患者的生命安全。

ATS双电源切换开关可在主电源故障时自动切换至备用电源，保障医疗设备正常运行。

5. 安装和使用注意事项在安装和使用ATS双电源切换开关时，请注意以下事项：•由于ATS双电源切换开关涉及到电源切换，因此在安装前请务必断开主电源和备用电源，以确保安全。

•安装时请遵循厂家提供的安装指南，确保ATS双电源切换开关正确接线。

•为了保证正常切换，备用电源应该与主电源使用不同的电源线路。

ZJ-ATSDCWhen you learn more, you will be more determined to choose knowledge into electricalShanghai zhijin electric technology co., LTD. Has focused on the double power supply switch (ATS) research and development, sales and service. The earliest engaged in research and development of dc double power switching device to solve the dual dc, ac/dc and seamless switching technical prob-lems, from the fi rst generation of products to the third generation of products(ZJ-ATSDC), security and stability is applied to the dc system, greatly improve the power supply reliability, cost savings for the enterprise, to create e ffi ciency. Knowledge in science and technology with the rich experience in industry application and product line, for China and the world users improve the optimal electrical solutions.Company pro fi le1.Di ff erent voltage grade meet any customer needs, meet any dc switching fi elds, such as power plants, chemical industry, metallurgy, bank, data center, building, military industry, etc., is committed to intelligent product, com-pact, reliable and customized service solutions.Product introduceTypeA(mm)B(mm)ZJ-ATS DC220/110/48-10ZJ-ATS DC220/110/48-30ZJ-ATS DC220/110/48-50ZJ-ATS DC220/110/48-20ZJ-ATS DC220/110/48-40BC450450450450450135135135135135Operating instructionA(mm)B(mm)C(mm)D(mm)H(kg)ZJ-ATS DC220/110/48-60ZJ-ATS DC220/110/48-150ZJ-ATS DC220/110/48-400ZJ-ATS ZJ-ATS DC220/110/48-100ZJ-ATS DC220/110/48-250--450450450450450480480480480480 4.88101224135180200300350310310310310310MaintenancePerformance9.10.-3Customers11.12.Innovation Develop Value。
