地面炸药库的防雷设计方案

浅析炸药雷管库综合防雷设计方案
炸药雷管是炸药爆炸中不可或缺的关键部件。

其储存和使用的安全性直接关系到生产场地及人员的安全和保障生产效率。

炸药雷管库是炸药生产企业的重要组成部分之一，它的综合防雷设计是保证生产安全不可或缺的环节。

炸药雷管库综合防雷设计的主要目的是应对雷电对生产和设备造成的威胁，从而避免事故的发生。

基本原则是确保雷区内的安全和正常生产。

炸药雷管库综合防雷设计要充分考虑雷电的威胁因素，包括雷电活动特点、雷电对设备的潜在危害等，制定出合理的防雷措施。

首先要明确的是，雷电防护是建立在雷电地区的地电位和电场分布规律的基础上的。

因此，炸药雷管库综合防雷设计需要通过雷电测量技术、炸药雷管库及其周边环境雷电防护措施等方面的综合考虑，制定出科学合理的雷电防护计划。

其次，炸药雷管库综合防雷设计要根据不同的防护要求，制定出相应的措施。

例如，对雷电影响较大的炸药雷管库，可以考虑采用大面积的接地网系统，提高周围地电位，从而减小设备受雷电影响的概率；对于出现雷地狱伞的区域，则需要加装避雷针，将雷电引至地下接地，从而保证设备的绝对安全。

在炸药雷管库综合防雷设计过程中，还需要考虑到设备的安全与稳定性。

采用抗雷技术、耐雷设计、只一类电器设备、电缆及布线的防雷保护等防雷措施，可以有效减少设备被雷电损坏的概率，延长设备的寿命，提升生产效率。

总之，炸药雷管库综合防雷设计的成功需要综合考虑多个方面的因素，及时发现和解决可能存在的问题。

只有做好细致全面的防雷工作，才能将雷电对生产和设备造成的影响控制在最小范围内，更好地保障人员和设备的安全。

生产贮存火药、炸药、弹药、引信及火工品的厂房及仓库属火炸药爆炸危险场。

此类建筑一旦爆炸将造成巨大破坏还可能造成人身伤亡，因此在进行此类建筑设计时，必须认真贯彻“安全第一、预防为主”的方针，预防事故发生，减少事故损失。

由于火炸药爆炸危险场所的特殊性，在对相关建筑设计时，要格外重视。

本文结合相关规范，以具体火炸药库房为实例，对火炸药爆炸危险场所的防雷设计进行介绍。

一、规范的选用对于火炸药危险场所的设计，目前可参考的规范: G B 50154－2009《地下及覆土火炸药仓库设计规范》; G B 51009－2014《火炸药生产厂房设计规范》;《火药、炸药、弹药、引信及火工品工厂设计安全规范》兵总质【1990】2号; W J 2470－97《小量火药、炸药及其制品危险性建筑设计安全规范》。

上述规范的适用范围不同，应根据工程的性质、用途及爆炸危险品的种类、储量，参考相应的规范进行设计。

二、确定防雷类别根据生产分类及工作性质确定爆炸危险建筑适用于上述哪本规范。

上述规范都对生产、贮存不同危险物质建筑的防雷类别有明确的规定。

不同的规范、标准对防雷设计要求略有不同，但总体来说火炸药危险场所的防雷类别和该建筑物的危险场所电气类别有关，因此设计时要明确建筑物的危险场所电气类别。

三、防雷设计根据规范要求，爆炸危险场所的防雷类别根据不同使用性质，分别采取一类、二类防雷措施。

二类防雷按照常规做法，在屋面设置接闪网格即可，本文主要针对一类防雷进行介绍。

一类防雷主要是确定独立接闪杆杆塔(或接闪线支柱)的位置、高度、数量及杆塔、基础的选型。

3.1杆塔与支柱位置的确定首先确定独立接闪杆杆塔或架空接闪线(网)的支柱至被保护建筑物之间的距离。

根据G B50057－2010《建筑物防雷设计规范》(以下简称《雷规》)中独立接闪杆和架空接闪线(网)的支柱至被保护建筑物之间的距离(图1)应符合下列公式的要求，但不得小于3m。

上述公式的计算结果是接闪杆塔与被保护建筑物的最小距离要求，接闪杆塔的位置不仅要满足此要求，同时还要查看总图，考虑建筑周边道路及土围堤的位置关系，如果不注意，杆塔基础有可能设置在道路上。

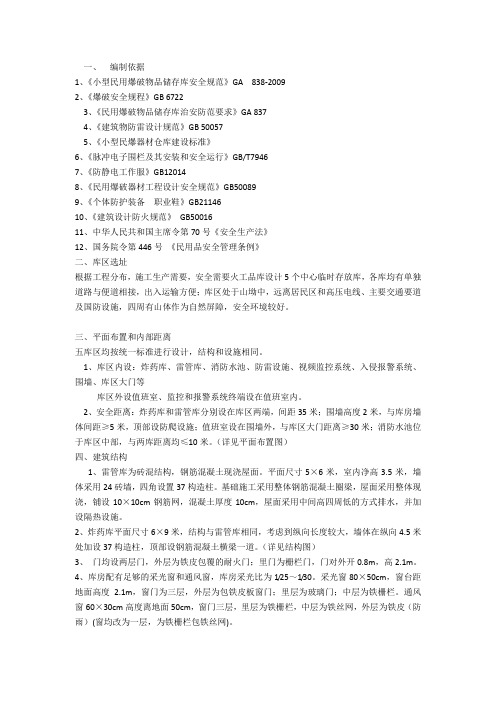

一、编制依据1、《小型民用爆破物品储存库安全规范》GA 838-20092、《爆破安全规程》GB 67223、《民用爆破物品储存库治安防范要求》GA 8374、《建筑物防雷设计规范》GB 500575、《小型民爆器材仓库建设标准》6、《脉冲电子围栏及其安装和安全运行》GB/T79467、《防静电工作服》GB120148、《民用爆破器材工程设计安全规范》GB500899、《个体防护装备职业鞋》GB2114610、《建筑设计防火规范》GB5001611、中华人民共和国主席令第70号《安全生产法》12、国务院令第446号《民用品安全管理条例》二、库区选址根据工程分布，施工生产需要，安全需要火工品库设计5个中心临时存放库，各库均有单独道路与便道相接，出入运输方便；库区处于山坳中，远离居民区和高压电线、主要交通要道及国防设施，四周有山体作为自然屏障，安全环境较好。

三、平面布置和内部距离五库区均按统一标准进行设计，结构和设施相同。

1、库区内设：炸药库、雷管库、消防水池、防雷设施、视频监控系统、入侵报警系统、围墙、库区大门等库区外设值班室、监控和报警系统终端设在值班室内。

2、安全距离：炸药库和雷管库分别设在库区两端，间距35米；围墙高度2米，与库房墙体间距≥5米，顶部设防爬设施；值班室设在围墙外，与库区大门距离≥30米；消防水池位于库区中部，与两库距离均≤10米。

（详见平面布置图）四、建筑结构1、雷管库为砖混结构，钢筋混凝土现浇屋面。

平面尺寸5×6米，室内净高3.5米，墙体采用24砖墙，四角设置37构造柱。

基础施工采用整体钢筋混凝土圈梁，屋面采用整体现浇，铺设10×10cm钢筋网，混凝土厚度10cm，屋面采用中间高四周低的方式排水，并加设隔热设施。

2、炸药库平面尺寸6×9米，结构与雷管库相同，考虑到纵向长度较大，墙体在纵向4.5米处加设37构造柱，顶部设钢筋混凝土横梁一道。

（详见结构图）3、门均设两层门，外层为铁皮包覆的耐火门；里门为栅栏门，门对外开0.8m，高2.1m。

浅析炸药雷管库综合防雷设计方案炸药雷管库是指存放炸药和雷管的地方，它是一个重要的炸药管理设施，也是一个雷管使用的关键场所。

在炸药雷管库的建设和使用中，防雷工作显得尤为重要，因为一旦发生雷击，将对炸药雷管库和周边地区造成极大的危害。

对炸药雷管库的综合防雷设计方案显得至关重要。

一、炸药雷管库的特点炸药雷管库通常位于人烟稀少的郊区或者远离市区的山区，因为它对周围环境有一定的安全要求。

炸药雷管库通常由仓库、办公室、作业场地、水源、通风设备等构成，具有以下几个特点：1. 雷管储存量大：炸药雷管库通常存放大量的雷管和炸药，因此一旦发生雷击，后果将不堪设想。

2. 装置特殊：炸药雷管库内有各种特殊装置和设备，如通风系统、保鲜设备等。

3. 火灾隐患大：雷管属于易燃易爆品，需要特别注意火灾隐患。

4. 防爆要求高：由于雷管具有易爆性，因此对于炸药雷管库的防爆要求非常高。

由于炸药雷管库的特点，在设计防雷方案时需要进行全面综合考虑。

1. 场地选择和布局在选址时需要避开雷击频发的地区，尽量选择地势较高、植被较茂密的地方，以减少雷击的可能性。

在炸药雷管库的布局中，可采用分散布置的方式，避免一次性遭受雷击的危害。

要避免在雷电活动频繁的地区建设炸药雷管库。

2. 防雷设施建设炸药雷管库需要建设专门的防雷设施，包括避雷针、接地装置、防雷带等。

避雷针可设置在炸药雷管库的周围，以提高雷击的概率，减少对雷管的危害。

接地装置需要进行有效的接地连接，以将雷击的电流迅速引入地下，减少对雷管设备的影响。

防雷带可设置在炸药雷管库的重要设施和设备上，以增加其抗雷击能力。

3. 导电设施安装在炸药雷管库的周围可安装导电设施，如导线、导管等，以将雷击的电流迅速引入地下，减少对炸药雷管库的影响。

这样可以减小雷电对炸药雷管库的危害，提高雷击的安全性。

4. 雷击监测系统建设可在炸药雷管库周围建设雷击监测系统，以实时监测雷电活动，一旦发现雷电活动频繁或者雷电趋势危险，及时采取措施，减少雷击对炸药雷管库的危害。

浅析炸药雷管库综合防雷设计方案
炸药雷管库是用于存放炸药和雷管的设施，对其进行综合防雷设计方案可以有效地减
少雷击事故的发生。

下面将对炸药雷管库综合防雷设计方案进行浅析。

在炸药雷管库的设计中，应该选择合适的建筑材料和结构形式。

建筑材料应具有较好
的导电性能，以便在雷击事件发生时能够将雷电导入地下。

结构形式应选择具有较好抗雷
击能力的形式，如细长形或圆柱形建筑，以减少雷电的集中侵入。

在室内设计中，应采取防雷措施。

室内应设置确保屋顶线等金属构件的良好接地系统，以便将雷电安全地导入地下。

室内应合理设置避雷装置，如闪络器、防雷窗等，以确保雷
击事件发生时能够将雷电安全导引至地下。

炸药雷管库的周边环境也需要进行综合防雷设计。

周边环境应合理规划，避免高耸物
体的存在，以减少雷电的集中侵入。

周边环境也应设置合理的接地系统，确保雷电能够顺
利导入地下。

应定期对炸药雷管库的综合防雷设计方案进行检测和维护。

定期检测可以发现潜在的
防雷隐患，及时采取相应的措施进行修复或改进。

对炸药雷管库内部的电气设备和接地系
统进行定期检查，确保其正常运行。

炸药雷管库综合防雷设计方案是对炸药雷管库进行全面考虑和规划的设计方案，可以
有效地减少雷击事故的发生。

通过选择合适的建筑材料和结构形式，设置合理的避雷装置
和接地系统，以及定期检测和维护，可以提高炸药雷管库的雷击防护能力，确保人员和设
施的安全。

炸药库防雷工程设计方案一、防直击雷：按一类防雷计算避雷针高度，设计安装位置（详见图示）根据有关要求，结合场地实际，避雷针安装点如图示。

保护半径，保护高度:炸药库高度约为3.05米，长6米，宽4米，避雷塔2座，高度为H=18米，分别保护炸药库与雷管库。

二、防雷电感应、防雷电波侵入措施炸药库和爆破器材库内不设电气设施和电气照明，亦没有架空金属管道、埋地或地沟内的金属管道进出，也没有钢窗等较大金属物和突出屋面的放散管、风管等金属物体，故本设计不需考虑防雷电感应、防雷电波侵入措施。

在炸药库门口设一个防静电泄流器并做接地处理但应在照明电进线端安装一台避雷器，各摄像头做接地处理。

三、综合说明：1、炸药库与雷管库天面(或女儿墙)应敷设避雷带，高度为0.25米以上，尽可能沿外侧敷设，支持卡间距在0.5-1.5米之间。

避雷带采用镀锌圆钢，圆钢直径不应小于10mm。

炸药库、雷管库门前各设一个静电释放器，与人工接地体连接。

围墙防护网每20米设一个接地，接地电阻≤10Ω。

2、沿库四周3.5米外做人工接地体；人工接地体在土壤中的埋设深度不应小于0.5m；埋于土壤中的人工水平接地体采用扁钢或圆钢。

圆钢直径不应小于10mm；扁钢截面不应小于100 mm2，其厚不应小于4mm。

3、炸药库与雷管库立避雷塔，引下线与人工接地体连接。

4、避雷针接闪器宜采用专用避雷针。

5、避雷针和避雷带的引下线采用镀锌圆钢或镀锌扁钢，圆钢直径不应小于10mm。

6、防雷系统的接地电阻应≤10Ω，如不能达到要求，应采取措施（加装接地模块）降低土壤电阻率，使接地电阻符合要求。

7、施工采用标准为《电气装置安装工程接地装置施工及验收规范》，避雷针、避雷带、引下线、人工接地体等相互之间的连接，应符合以下标准：镀锌扁钢与镀锌扁钢的焊接长度不小于宽度的2倍；镀锌圆钢焊接长度为其直径的6倍,并应二面焊接。

镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍四、避雷针保护半径法：提前放电避雷针保护半径的计算公式设避雷针的启动抢先时间为△T则上行先导的抢先距离△=V*△T根据NFC-17-102标准所提供的计算方法，保护半径Rp按如下公式计算：D电击距离，它取决于被保护建筑物的级别，对于Ⅰ、Ⅱ、Ⅲ类保护对象，D值分别为30m，45m，60m。

小型炸药库的防雷设计意见摘要：本文通过实例，结合目前国内领先的防雷技术就小型炸药库（民爆仓库）的雷电防护做出全面解析；通过本文可了解炸药库面临的雷电风险，从而运用到实际，对炸药库实施全面的防雷保护措施。

关键词：炸药库防雷技术直击雷静电防护接地电阻前言随着国家经济的不断发展，基础建设高歌猛进。

为更好的为基础建设提供爆破服务，国内各大民爆公司不断兴建民爆库房，以保证民爆物品能及时供应。

一般民爆库房内设有炸药库与雷管库，而民爆物品属于易燃易爆危险品，因此民爆库房被纳入一类防雷建筑物。

往往此类建筑建设在人烟稀少的坡地，雷击概率是洼地的几倍甚至几十倍。

一直以来民爆库房的防雷保护是库房安全的头等大事，随着国家防雷规范的进步，我们应对民爆库房的防雷有新的认识并严格执行相关的防雷标准。

一、民爆库房有哪些雷电风险1.直击雷危害民爆库房多为砖混结构，遭受直击雷袭击时，闪电中的电压高达几万伏至十亿伏，极易导致建筑物受损引起危害，并产生机械效应或热效应和电火花，使产生燃烧和爆炸的危险。

2.感应雷危害雷电放电时，对库房内的金属防爆箱、金属门窗、铁栅、金属防鼠网等金属导体产生静电感应和电磁感应，并形成电位差使金属导体之间产生火花从而引起爆炸事故。

库区内监控设施，门卫室用电线路均会受到感应雷的威胁。

3．雷电波侵入危害雷电波侵入是指直击雷、感应雷沿架空线路或者管道等金属的引入线引入库房内，发生闪击放电产生电火花而造成爆炸、燃烧等事故。

4．静电的危害由于静电的电量虽然不大，但是，其电压却很高，因而容易发生放电，产生静电火花，极易引起燃烧、爆炸。

综上所述，小型雷管炸药库的雷电危害方式主要有以上四种，不论哪一种都会产生电火花而产生爆炸和燃烧的危险。

二、实例说明如何有效采取防雷保护措施任何理论都应建立在实践之上，高于实践又不脱离实践，否则其理论毫无意义。

下面笔者以真实案例进行说明，把相关防雷技术理论与案例结合，从而让读者对炸药库房的防雷有新的认识。

浅析炸药雷管库综合防雷设计方案炸药雷管库综合防雷设计方案是为了保障炸药雷管库的安全运行而设计的一项重要措施。

炸药雷管库是储存和管理大量炸药和雷管的重要设施，一旦发生雷击或静电放电等情况，将会对周围环境和人员造成极大的危害。

设计一个完善的综合防雷方案对于炸药雷管库的安全运行至关重要。

针对炸药雷管库的特点以及存在的安全隐患，我们需要对雷击和静电放电进行有效的防范。

雷击是指雷电对建筑物或设施的直接命中，会产生强大的电能和热能，对设施本身和内部物品造成严重损害；静电放电是指在摩擦或接触过程中电荷的累积和释放，也会给炸药雷管库的安全带来潜在威胁。

我们需要制定相应的防雷方案。

我们需要对炸药雷管库的建筑结构和设备进行合理的设计和配置，以提高其防雷性能。

在建筑结构方面，可以采取钢筋混凝土结构，并在建筑周围设置避雷带和接地装置，以提高建筑物的耐雷能力；在设备配置方面，需要选择防爆、防静电的设备，确保雷管库内部设备的安全运行。

炸药雷管库的综合防雷方案还需要对其周围环境进行有效的防护。

周围环境的防护主要包括绿化、排水和排气等方面的设计。

良好的绿化可以有效降低雷击的危害，排水和排气系统可以减少周围环境中的静电，提高炸药雷管库的安全系数。

需要对炸药雷管库的管理和维护进行严格的规范。

制定详细的管理制度和应急预案，加强对炸药雷管库的巡查和检测，确保其设施和设备的正常运行。

定期对炸药雷管库进行维护和检修，及时处理设施设备的故障和隐患。

浅析炸药雷管库综合防雷设计方案是一个综合性的工程，需要从建筑结构、设备配置、环境防护和管理维护等多个方面进行系统规划和设计。

只有全面考虑炸药雷管库的安全隐患，采取科学合理的防雷措施，才能有效确保炸药雷管库的安全运行，保障周围环境和人员的安全。

浅析炸药雷管库综合防雷设计方案【摘要】炸药雷管库是一个非常容易被雷击的地方，因此需要一个综合的防雷设计方案来保障工作人员和设备的安全。

本文首先分析了雷管库防雷的需求，探讨了雷击对设备和人员可能造成的危害。

然后详细介绍了炸药雷管库雷电防护设计和接地设计，提出了有效的防雷策略。

接着描述了防雷设备的配置方法以及防雷维护管理的重要性。

最后对整个炸药雷管库综合防雷设计方案进行总结，强调了安全第一的原则。

通过本文可以了解到如何有效地保护雷管库不受雷击的危害，为雷管库的安全运营提供了重要的参考。

【关键词】炸药雷管库、综合防雷、设计方案、雷管库、雷电防护、接地设计、防雷设备、配置、维护管理、总结1. 引言1.1 炸药雷管库综合防雷设计方案炸药雷管库是军事和民用领域中重要的储存设施，其中的炸药和雷管存放着高度危险的能量，一旦发生雷击或静电放电等情况可能引发爆炸，给周围环境和人员造成严重危害。

为了确保炸药雷管库的安全运行，必须进行综合防雷设计方案的制定和实施。

综合防雷设计方案是指综合考虑雷管库的防雷需求，包括雷电防护设计、接地设计、防雷设备配置和防雷维护管理等方面的内容，以全面提高雷管库的防雷性能和安全性。

通过科学合理的设计和管理，有效减少雷击和静电放电对雷管库的影响，确保炸药雷管的安全储存和使用。

2. 正文2.1 雷管库防雷需求分析雷管库防雷需求分析是炸药雷管库综合防雷设计方案的重要组成部分，其主要目的是为了保障雷管库内的炸药和雷管不受雷击或静电等因素影响，确保雷管库的安全运行。

在进行雷管库防雷需求分析时，需要考虑以下几个方面：要考虑雷击防护。

雷击是雷管库内炸药和雷管受到损坏的重要原因之一，因此需要在设计防雷方案时考虑如何有效地防护雷击的影响，可以采取建造避雷网、安装避雷针等措施来减少雷击对雷管库的影响。

还要考虑静电防护。

在雷管库内，由于炸药和雷管的特性，静电也是一个重要的影响因素，需要考虑如何控制和消除雷管库内的静电积聚，可以采取通风换气、静电消除器等措施来减少静电对雷管库的影响。

浅析炸药雷管库综合防雷设计方案炸药雷管是用于爆破作业的重要材料，如果在储存、运输和使用过程中受到雷击，就会引发严重的安全事故。

炸药雷管库的防雷设计显得尤为重要。

本文将从雷击原理、炸药雷管库的特点、防雷设计原则等方面进行分析，为炸药雷管库的综合防雷设计提供一些参考方案。

一、雷击原理雷电是一种高能量的大气物理现象，雷电主要是在云与云之间、云与地面之间或云与空中物体之间产生，并且以电光和雷声的形式显现出来。

当雷电击中金属建筑或设备时，会引发大量的电流通过金属导体，造成雷击事故。

在炸药雷管库中，雷击主要通过直击和感应两种方式发生。

直击雷击是指雷电直接击中炸药雷管库建筑或设备，而感应雷击是指雷电通过感应作用引起的间接雷击。

在炸药雷管库的防雷设计中，需要考虑到这两种雷击方式，制定相应的防雷措施。

二、炸药雷管库的特点1. 易燃易爆：炸药雷管是一种高度易燃易爆的物品，在雷击事故发生时，很容易引发火灾或爆炸。

2. 体积大、数量多：炸药雷管库一般会储存大量的炸药雷管，因此在防雷设计中需要考虑到库房的体积大小和雷击的影响范围。

3. 地理位置特殊：炸药雷管库一般会选择在偏远山区或郊区，离人口稀少的地方建设，这就对雷击事故的应急救援提出了更高的要求。

三、防雷设计原则1. 避雷范围划定：对炸药雷管库的周边区域进行雷电活动频率和雷暴天气的分析，确定炸药雷管库的雷击危险区域范围，制订相应的避雷措施。

2. 结构设计防雷：采用金属建筑或设备的外壳进行保护，利用金属导体对雷电进行安全接地，减小雷击对建筑和设备的伤害。

3. 接地设计：在炸药雷管库的周边区域设置良好的接地装置，确保雷击时电流能够迅速通过接地装置排出，避免危及库房内的炸药雷管。

4. 防雷设备选择：选择适合炸药雷管库的防雷设备，如避雷针、避雷带、避雷网等，根据库房的实际情况进行合理的布置。

5. 防雷控制系统：建立炸药雷管库的防雷控制系统，包括雷击检测、防雷报警、防雷保护等功能，及时发现雷击风险，采取必要的安全措施。
