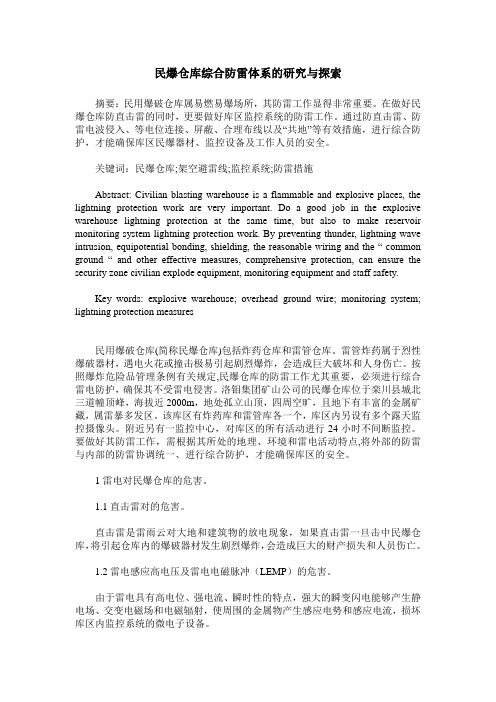

民爆仓库综合防雷体系的研究与探索摘要：民用爆破仓库属易燃易爆场所，其防雷工作显得非常重要。
在做好民爆仓库防直击雷的同时，更要做好库区监控系统的防雷工作。
通过防直击雷、防雷电波侵入、等电位连接、屏蔽、合理布线以及“共地”等有效措施，进行综合防护，才能确保库区民爆器材、监控设备及工作人员的安全。
关键词：民爆仓库;架空避雷线;监控系统;防雷措施Abstract: Civilian blasting warehouse is a flammable and explosive places, the lightning protection work are very important. Do a good job in the explosive warehouse lightning protection at the same time, but also to make reservoir monitoring system lightning protection work. By preventing thunder, lightning wave intrusion, equipotenti al bonding, shielding, the reasonable wiring and the “ common ground “ and other effective measures, comprehensive protection, can ensure the security zone civilian explode equipment, monitoring equipment and staff safety.Key words: explosive warehouse; overhead ground wire; monitoring system; lightning protection measures民用爆破仓库(简称民爆仓库)包括炸药仓库和雷管仓库。

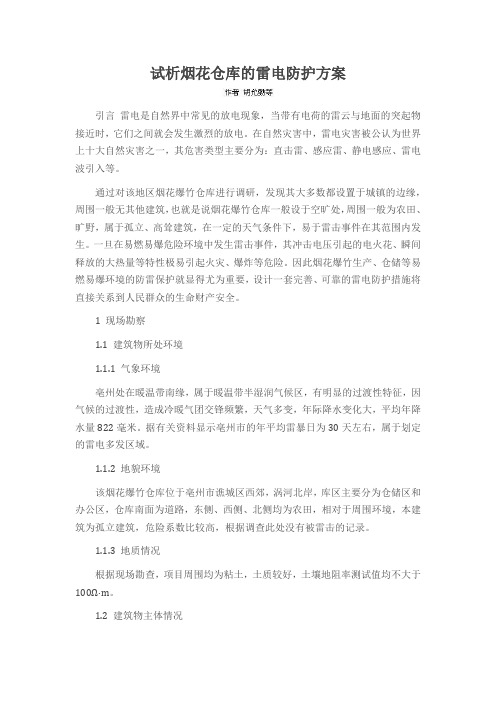

试析烟花仓库的雷电防护方案引言雷电是自然界中常见的放电现象，当带有电荷的雷云与地面的突起物接近时，它们之间就会发生激烈的放电。
在自然灾害中，雷电灾害被公认为世界上十大自然灾害之一，其危害类型主要分为：直击雷、感应雷、静电感应、雷电波引入等。
通过对该地区烟花爆竹仓库进行调研，发现其大多数都设置于城镇的边缘，周围一般无其他建筑，也就是说烟花爆竹仓库一般设于空旷处，周围一般为农田、旷野，属于孤立、高耸建筑，在一定的天气条件下，易于雷击事件在其范围内发生。
一旦在易燃易爆危险环境中发生雷击事件，其冲击电压引起的电火花、瞬间释放的大热量等特性极易引起火灾、爆炸等危险。
因此烟花爆竹生产、仓储等易燃易爆环境的防雷保护就显得尤为重要，设计一套完善、可靠的雷电防护措施将直接关系到人民群众的生命财产安全。
1 现场勘察1.1 建筑物所处环境1.1.1 气象环境亳州处在暖温带南缘，属于暖温带半湿润气候区，有明显的过渡性特征，因气候的过渡性，造成冷暖气团交锋频繁，天气多变，年际降水变化大，平均年降水量822毫米。
据有关资料显示亳州市的年平均雷暴日为30天左右，属于划定的雷电多发区域。
1.1.2 地貌环境该烟花爆竹仓库位于亳州市谯城区西郊，涡河北岸，库区主要分为仓储区和办公区，仓库南面为道路，东侧、西侧、北侧均为农田，相对于周围环境，本建筑为孤立建筑，危险系数比较高，根据调查此处没有被雷击的记录。
1.1.3 地质情况根据现场勘查，项目周围均为粘土，土质较好，土壤地阻率测试值均不大于100Ω·m。
1.2 建筑物主体情况项目所涉及的仓库是由原有建筑改造而成，改造内容主要为金属顶棚改造、电气设备拆除、消防改造、防雷改造等。
根据安全部门的要求，仓库金属顶棚已经改造完成，仓库内部电气设备已经全部拆除，整个库区的线路及线路杆全部拆除。
两仓库为同一类型，长45米，宽为12米，屋脊高为6.5米，屋檐高4.5米，间距为30米，建筑物内基础圈梁、金属顶棚等金属构件均未连接成可靠的电气回路。
炸药库防雷工程设计方案一、防直击雷：按一类防雷计算避雷针高度，设计安装位置（详见图示）根据有关要求，结合场地实际，避雷针安装点如图示。
保护半径，保护高度:炸药库高度约为3.05米，长6米，宽4米，避雷塔2座，高度为H=18米，分别保护炸药库与雷管库。
二、防雷电感应、防雷电波侵入措施炸药库和爆破器材库内不设电气设施和电气照明，亦没有架空金属管道、埋地或地沟内的金属管道进出，也没有钢窗等较大金属物和突出屋面的放散管、风管等金属物体，故本设计不需考虑防雷电感应、防雷电波侵入措施。
在炸药库门口设一个防静电泄流器并做接地处理但应在照明电进线端安装一台避雷器，各摄像头做接地处理。
三、综合说明：1、炸药库与雷管库天面(或女儿墙)应敷设避雷带，高度为0.25米以上，尽可能沿外侧敷设，支持卡间距在0.5-1.5米之间。
避雷带采用镀锌圆钢，圆钢直径不应小于10mm。
炸药库、雷管库门前各设一个静电释放器，与人工接地体连接。
围墙防护网每20米设一个接地，接地电阻≤10Ω。
2、沿库四周3.5米外做人工接地体；人工接地体在土壤中的埋设深度不应小于0.5m；埋于土壤中的人工水平接地体采用扁钢或圆钢。
圆钢直径不应小于10mm；扁钢截面不应小于100 mm2，其厚不应小于4mm。
3、炸药库与雷管库立避雷塔，引下线与人工接地体连接。
4、避雷针接闪器宜采用专用避雷针。
5、避雷针和避雷带的引下线采用镀锌圆钢或镀锌扁钢，圆钢直径不应小于10mm。
6、防雷系统的接地电阻应≤10Ω，如不能达到要求，应采取措施（加装接地模块）降低土壤电阻率，使接地电阻符合要求。
7、施工采用标准为《电气装置安装工程接地装置施工及验收规范》，避雷针、避雷带、引下线、人工接地体等相互之间的连接，应符合以下标准：镀锌扁钢与镀锌扁钢的焊接长度不小于宽度的2倍；镀锌圆钢焊接长度为其直径的6倍,并应二面焊接。
镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍四、避雷针保护半径法：提前放电避雷针保护半径的计算公式设避雷针的启动抢先时间为△T则上行先导的抢先距离△=V*△T根据NFC-17-102标准所提供的计算方法，保护半径Rp按如下公式计算：D电击距离，它取决于被保护建筑物的级别，对于Ⅰ、Ⅱ、Ⅲ类保护对象，D值分别为30m，45m，60m。
小型炸药库的防雷设计意见摘要：本文通过实例，结合目前国内领先的防雷技术就小型炸药库（民爆仓库）的雷电防护做出全面解析；通过本文可了解炸药库面临的雷电风险，从而运用到实际，对炸药库实施全面的防雷保护措施。
关键词：炸药库防雷技术直击雷静电防护接地电阻前言随着国家经济的不断发展，基础建设高歌猛进。
为更好的为基础建设提供爆破服务，国内各大民爆公司不断兴建民爆库房，以保证民爆物品能及时供应。
一般民爆库房内设有炸药库与雷管库，而民爆物品属于易燃易爆危险品，因此民爆库房被纳入一类防雷建筑物。
往往此类建筑建设在人烟稀少的坡地，雷击概率是洼地的几倍甚至几十倍。
一直以来民爆库房的防雷保护是库房安全的头等大事，随着国家防雷规范的进步，我们应对民爆库房的防雷有新的认识并严格执行相关的防雷标准。
一、民爆库房有哪些雷电风险1.直击雷危害民爆库房多为砖混结构，遭受直击雷袭击时，闪电中的电压高达几万伏至十亿伏，极易导致建筑物受损引起危害，并产生机械效应或热效应和电火花，使产生燃烧和爆炸的危险。
2.感应雷危害雷电放电时，对库房内的金属防爆箱、金属门窗、铁栅、金属防鼠网等金属导体产生静电感应和电磁感应，并形成电位差使金属导体之间产生火花从而引起爆炸事故。
库区内监控设施，门卫室用电线路均会受到感应雷的威胁。
3．雷电波侵入危害雷电波侵入是指直击雷、感应雷沿架空线路或者管道等金属的引入线引入库房内，发生闪击放电产生电火花而造成爆炸、燃烧等事故。
4．静电的危害由于静电的电量虽然不大，但是，其电压却很高，因而容易发生放电，产生静电火花，极易引起燃烧、爆炸。
综上所述，小型雷管炸药库的雷电危害方式主要有以上四种，不论哪一种都会产生电火花而产生爆炸和燃烧的危险。
二、实例说明如何有效采取防雷保护措施任何理论都应建立在实践之上，高于实践又不脱离实践，否则其理论毫无意义。
下面笔者以真实案例进行说明，把相关防雷技术理论与案例结合，从而让读者对炸药库房的防雷有新的认识。
生产贮存火药、炸药、弹药、引信及火工品的厂房及仓库属火炸药爆炸危险场。
此类建筑一旦爆炸将造成巨大破坏还可能造成人身伤亡，因此在进行此类建筑设计时，必须认真贯彻“安全第一、预防为主”的方针，预防事故发生，减少事故损失。
由于火炸药爆炸危险场所的特殊性，在对相关建筑设计时，要格外重视。
本文结合相关规范，以具体火炸药库房为实例，对火炸药爆炸危险场所的防雷设计进行介绍。
1规范的选用对于火炸药危险场所的设计，目前可参考的规范：GB50154-2009《地下及覆土火炸药仓库设计规范》；GB51009-2014《火炸药生产厂房设计规范》；《火药、炸药、弹药、引信及火工品工厂设计安全规范》兵总质[1990]2号；WJ2470-97《小量火药、炸药及其制品危险性建筑设计安全规范》。
上述规范的适用范围不同，应根据工程的性质、用途及爆炸危险品的种类、储量，参考相应的规范进行设计。
2确定防雷类别根据生产分类及工作性质确定爆炸危险建筑适用于上述哪本规范。
上述规范都对生产、贮存不同危险物质建筑的防雷类别有明确的规定。
不同的规范、标准对防雷设计要求略有不同，但总体来说火炸药危险场所的防雷类别和该建筑物的危险场所电气类别有关，因此设计时要明确建筑物的危险场所电气类别。
3防雷设计根据规范要求，爆炸危险场所的防雷类别根据不同使用性质，分别采取一类、二类防雷措施。
二类防雷按照常规做法，在屋面设置接闪网格即可，本文主要针对一类防雷进行介绍。
一类防雷主要是确定独立接闪杆杆塔（或接闪线支柱）的位置、高度、数量及杆塔、基础的选型。
3.1 杆塔与支柱位置的确定首先确定独立接闪杆杆塔或架空接闪线（网）的支柱至被保护建筑物之间的距离。
根据GB50057-2010《建筑物防雷设计规范》（以下简称《雷规》）中独立接闪杆和架空接闪线（网）的支柱至被保护建筑物之间的距离（图1）应符合下列公式的要求，但不得小于3mβ(1)地上部分当瓦<5R i时,%≥0.4(R i+0.∖h x)(1)当月25R,时,S“N0.1(R1+h x)(2)(2)地下部分S e1≥0.4? (3) 式中,S1d为空气中距离，m;Se1为地中距离，m;居为独立接闪杆或架空接闪线(网)支柱处接地装置的冲击接地电阻，。
烟花爆竹仓库雷电防护设计摘要：本文主要介绍了烟花爆竹仓库的雷电防护设计，其中主要有直击雷防护系统设计、闪电感应防护系统设计和闪电电涌侵入防护系统设计。
旨在总结经验，减少雷灾害造成的人身伤害和财产损失。
关键词：烟花爆竹；雷电防护；接地装置；电涌保护器雷电灾害是“联合国国际减灾十年”公布的最严重的十种自然灾害之一。
自然界每年都有几百万次闪电，雷电作为一种强大的自然力的爆发，目前是无法制止的。
最新统计资料表明，雷电造成的损失上升到自然灾害的第三位。
据不完全统计，我国每年因雷击以及雷击效应造成的人员伤亡达3000～4000人，财产损失在50亿～100亿元人民币，而烟花爆竹建筑物遭雷击所造成的损失又是雷电损失中的重要组成部分。
本文旨在总结经验，为烟花爆竹建筑物雷电防护提供一种思路，从而减小其造成的人身、财产损失。
1烟花爆竹仓库特点烟花爆竹仓库一般建立在比较偏僻的地方，而且四周没有建筑物，比较孤立。
这样的条件很容易导致雷电的入侵。
仓库里存放的大量烟花爆竹，一旦遭遇雷击便会给社会带来重大安全威胁和经济损失，为此，必须对该建筑物雷电防护确实做到安全、经济、有效。
根据gb50057-2010、gb50161-2009和gb50058-1992的规定，烟花爆竹仓库一般采用以下雷电防护措施，包括直击雷防护设计、闪电感应防护系统设计和闪电电涌侵入防护系统设计。
2防雷设计分析2.1直击雷防护系统设计接闪器：在建筑物两侧采用独立接闪杆，对闪电进行直截拦截。
引下线：采用独立接闪杆的金属支撑杆为引下线作为雷电流的泄入通道。
接地装置：采用小于10ω（gb50057-2010）人工接地体传导雷电流并将其流散入大地。
2.1.1接闪器。
接闪器作为引雷装置，目的就是通过接闪器（主要由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件组成）将雷电吸引过来并通过引下线或者是独立接闪杆的金属支撑杆将雷电流散流到大地。
接闪器采用独立接闪杆，对雷电进行引入并传导在大地上泄流掉。
浅析炸药雷管库综合防雷设计方案【摘要】炸药雷管库是一个非常容易被雷击的地方，因此需要一个综合的防雷设计方案来保障工作人员和设备的安全。
本文首先分析了雷管库防雷的需求，探讨了雷击对设备和人员可能造成的危害。
然后详细介绍了炸药雷管库雷电防护设计和接地设计，提出了有效的防雷策略。
接着描述了防雷设备的配置方法以及防雷维护管理的重要性。
最后对整个炸药雷管库综合防雷设计方案进行总结，强调了安全第一的原则。
通过本文可以了解到如何有效地保护雷管库不受雷击的危害，为雷管库的安全运营提供了重要的参考。
【关键词】炸药雷管库、综合防雷、设计方案、雷管库、雷电防护、接地设计、防雷设备、配置、维护管理、总结1. 引言1.1 炸药雷管库综合防雷设计方案炸药雷管库是军事和民用领域中重要的储存设施，其中的炸药和雷管存放着高度危险的能量，一旦发生雷击或静电放电等情况可能引发爆炸，给周围环境和人员造成严重危害。
为了确保炸药雷管库的安全运行，必须进行综合防雷设计方案的制定和实施。
综合防雷设计方案是指综合考虑雷管库的防雷需求，包括雷电防护设计、接地设计、防雷设备配置和防雷维护管理等方面的内容，以全面提高雷管库的防雷性能和安全性。
通过科学合理的设计和管理，有效减少雷击和静电放电对雷管库的影响，确保炸药雷管的安全储存和使用。
2. 正文2.1 雷管库防雷需求分析雷管库防雷需求分析是炸药雷管库综合防雷设计方案的重要组成部分，其主要目的是为了保障雷管库内的炸药和雷管不受雷击或静电等因素影响，确保雷管库的安全运行。
在进行雷管库防雷需求分析时，需要考虑以下几个方面：要考虑雷击防护。
雷击是雷管库内炸药和雷管受到损坏的重要原因之一，因此需要在设计防雷方案时考虑如何有效地防护雷击的影响，可以采取建造避雷网、安装避雷针等措施来减少雷击对雷管库的影响。
还要考虑静电防护。
在雷管库内，由于炸药和雷管的特性，静电也是一个重要的影响因素，需要考虑如何控制和消除雷管库内的静电积聚，可以采取通风换气、静电消除器等措施来减少静电对雷管库的影响。
浅析炸药雷管库综合防雷设计方案炸药雷管是用于爆破作业的重要材料，如果在储存、运输和使用过程中受到雷击，就会引发严重的安全事故。
炸药雷管库的防雷设计显得尤为重要。
本文将从雷击原理、炸药雷管库的特点、防雷设计原则等方面进行分析，为炸药雷管库的综合防雷设计提供一些参考方案。
一、雷击原理雷电是一种高能量的大气物理现象，雷电主要是在云与云之间、云与地面之间或云与空中物体之间产生，并且以电光和雷声的形式显现出来。
当雷电击中金属建筑或设备时，会引发大量的电流通过金属导体，造成雷击事故。
在炸药雷管库中，雷击主要通过直击和感应两种方式发生。
直击雷击是指雷电直接击中炸药雷管库建筑或设备，而感应雷击是指雷电通过感应作用引起的间接雷击。
在炸药雷管库的防雷设计中，需要考虑到这两种雷击方式，制定相应的防雷措施。
二、炸药雷管库的特点1. 易燃易爆：炸药雷管是一种高度易燃易爆的物品，在雷击事故发生时，很容易引发火灾或爆炸。
2. 体积大、数量多：炸药雷管库一般会储存大量的炸药雷管，因此在防雷设计中需要考虑到库房的体积大小和雷击的影响范围。
3. 地理位置特殊：炸药雷管库一般会选择在偏远山区或郊区，离人口稀少的地方建设，这就对雷击事故的应急救援提出了更高的要求。
三、防雷设计原则1. 避雷范围划定：对炸药雷管库的周边区域进行雷电活动频率和雷暴天气的分析，确定炸药雷管库的雷击危险区域范围，制订相应的避雷措施。
2. 结构设计防雷：采用金属建筑或设备的外壳进行保护，利用金属导体对雷电进行安全接地，减小雷击对建筑和设备的伤害。
3. 接地设计：在炸药雷管库的周边区域设置良好的接地装置，确保雷击时电流能够迅速通过接地装置排出，避免危及库房内的炸药雷管。
4. 防雷设备选择：选择适合炸药雷管库的防雷设备，如避雷针、避雷带、避雷网等，根据库房的实际情况进行合理的布置。
5. 防雷控制系统：建立炸药雷管库的防雷控制系统，包括雷击检测、防雷报警、防雷保护等功能，及时发现雷击风险，采取必要的安全措施。
毕业论文(设计) 题目民用炸药库防雷设计学生姓名蔡熙翔学号 ************院系继续教育学院专业雷电科学防护与技术指导教师张云峰二〇一二年四月七日目录1引言 (1)2民用炸药库爆炸危险环境的防雷划分 (2)2.1 炸药库的分类 (2)2.2 爆炸危险环境的等级划分 (2)2.3 通风情况不同时炸药库的分类 (3)3现场勘查 (3)3.1炸药库所处环境 (3)3.2炸药库基本情况及防雷等级的确定 (3)4防雷措施 (4)4.1方案设计的重点 (4)4.2方案设计的主要思路 (4)4.3避雷网格保护 (6)4.4对炸药库区内静电进行的防护设计 (6)5结束语 (7)参考文献 (8)民用炸药库防雷设计蔡熙翔南京信息工程学院继续教育学院210044摘要：随着国民经济的快速发展，能源及资源的需求量供不应求，矿点逐渐增多,矿山的开发和建设都需存储炸药的炸药库，因此炸药库的保护就尤为重要。
本文通过对苍梧县芝鸦矿业有限公司炸药库的勘查和设计，来解决炸药库在采用独立避雷针保护后，由于周边树木影响到避雷针对炸药库的保护范围，需要在炸药库顶面设置避雷网格带来增加保护炸药库安全的问题。
本文对炸药库设计的方法与其他炸药库的设计不同之处在于直击雷方面增加了炸药库顶面避雷网带，给炸药库上了双保险，也弥补炸药库防雷设计在避雷针受影响下如何增加炸药库安全系数这方面问题的空白，同时为这种情况下炸药库的设计提供了一定的参考价值。
关键词：雷电炸药库避雷针避雷网格1、引言随着近年北部湾经济区建设和发展，广西经济突飞猛进。
这个原本矿产资源就很丰富的地区吸引了很多公司企业前来开发，因而各类矿产的矿点也逐渐增多。
本文设计的苍梧县芝鸦矿业有限公司为该公司的新建矿山，地处苍梧县新地镇内，设计年产锰矿和铜矿30万吨。
为了矿山的建设和生产，在矿区附件新建一座存储炸药10万吨、爆破器材2万吨的炸药库。
由于炸药库遭受雷击后，会引发大功率雷电放电，从而形成电火花引起爆炸，造成巨大的破坏和人身伤亡，例如1926年6月10日17时许，美国登玛克湖(Lake Denmark)的某工厂内一座炸药仓库，被雷电击中，引起爆炸，并激起其他两座仓库内的炸药发生殉爆和一些仓库发生火灾，造成19人死亡，38人受伤，工厂遭到严重破坏；1998年8月22日21时，湖北省南漳县化建公司炸药库被雷击中，导致雷管库内22.5吨铵锑炸药、146.5km的导火索以及十万枚雷管全部炸毁，造成1人死亡，10人重伤，轻伤住院62人，包扎未住院124人。
