功能性接地与保护性接地

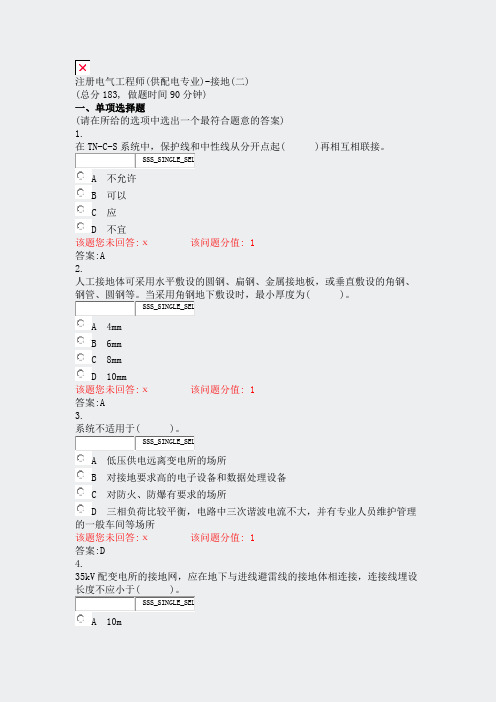

注册电气工程师(供配电专业)-接地(二)(总分183, 做题时间90分钟)一、单项选择题(请在所给的选项中选出一个最符合题意的答案)1.在TN-C-S系统中，保护线和中性线从分开点起( )再相互相联接。

SSS_SINGLE_SELA 不允许B 可以C 应D 不宜该题您未回答:х该问题分值: 1答案:A2.人工接地体可采用水平敷设的圆钢、扁钢、金属接地板，或垂直敷设的角钢、钢管、圆钢等。

当采用角钢地下敷设时，最小厚度为( )。

SSS_SINGLE_SELA 4mmB 6mmC 8mmD 10mm该题您未回答:х该问题分值: 1答案:A3.系统不适用于( )。

SSS_SINGLE_SELA 低压供电远离变电所的场所B 对接地要求高的电子设备和数据处理设备C 对防火、防爆有要求的场所D 三相负荷比较平衡，电路中三次谐波电流不大，并有专业人员维护管理的一般车间等场所该题您未回答:х该问题分值: 1答案:D4.35kV配变电所的接地网，应在地下与进线避雷线的接地体相连接，连接线埋设长度不应小于( )。

SSS_SINGLE_SELA 10mB 15mC 20mD 30m该题您未回答:х该问题分值: 1答案:B5.金属电缆支架、电缆导管( )可靠的接地或接零。

SSS_SINGLE_SELA 不应B 可以C 宜D 必须该题您未回答:х该问题分值: 1答案:D6.6～35kC小接地短路电流系统发生单相接地故障时，一般不迅速切除故障，此时配变电所及电气设备的接地设施的接触电压不应大于( )。

SSS_SINGLE_SELA 25VB 36VC 50VD 110V该题您未回答:х该问题分值: 1答案:C7.游泳池按电击危险程度划分为( )区。

SSS_SINGLE_SELA 三个B 四个C 五个D 六个该题您未回答:х该问题分值: 1答案:A8.埋在大地中的接地线无防腐保护且无机械保护铁导体最小截面为( )。

SSS_SINGLE_SELA25mm2B32mm2C40mm2D50mm2该题您未回答:х该问题分值: 1答案:D9.总等电位联结导体的截面不应小于装置最大保护线截面的一半，且不小于( )。

医疗电气设备接地的一般规定
【学员问题】医疗电气设备接地的一般规定？
【解答】1、医疗及诊断电气设备，应根据使用功能要求采用保护接地、功能性接地、等电位接地或不接地等型式。

2、使用插入体内接近心脏或直接插入心脏内的医疗电气设备的器械，应采取防止微电击保护措施。

防微电击措施宜采用等电位接地方式，并使用H类电气设备供电。

防微电击等电位联结，应包括室内给水管、金属窗框、病床的金属框架及患者有可能在2.5m 范围以内直接或间接触及到的各部分金属部件。

用于上述部件进行等
电位联结的保护线（或接地线）的电阻值，应使上述金属导体相互间的电位差限制在10mV 以下。

3、在电源突然中断后，有招致重大医疗危险的场所，应采用电力系统不接地（IT 系统）的供电方式。

4、凡需设置保护接地的医疗设备，如低压系统已是TN型式，则应采用TNS系统供电，并按规定装设漏电电流动作保护装置。

5、医疗电气设备功能性接地电阻值应按设备技术要求决定。

在一般情况下，宜采用共用接地方式。

如须采用单独接地，则应符合规定的地中距离要求
6、向医疗电气设备供电的电源插座结构，应符合要求
7、医疗电气设备的保护线及接地线应采用铜芯绝缘导线，其截面应符合要求。

8手术室及抢救室应根据需要采取防静电措施。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时
沟通、指正。

（一）直流系统1．两线制直流系统直流两线制配电系统应予接地。

但以下情况可不接地：备有接地检测器并在有限场地内只向工业设备供电的系统；线间电压等于或低于50V，或高于300V、采用对地绝缘的系统；由接地的交流系统供电的整流设备供电的直流系统；最大电流在0.03A 及以下的直流防火信号线路。

2．三线制直流系统三线制直流供电系统的中性线宜直接接地.（二）交流系统1．低于50V 的交流线路一般不接地，但具有下列任何一条者应予接地；（1）由变压器供电，而变压器的电源系统对地电压超过150V；（2）由变压器供电，而变压器的电源系统是不接地的；（3）采取隔离变压器的，不应接地，但铁芯必须接地；（4）安装在建筑物外的架空线路。

2．50～1000V 的交流系统符合以下条件时可作为例外，不予接地：（1）专用于向熔炼、精炼、加热或类似工业电炉供电的电气系统；（2）专为工业调速传动系统供电的整流器的单独传动系统；（3）由变压器供电的单独传动系统，变压器一次侧额定电压低于1000V 的专用控制系统；其控制电源有供电连续性，控制系统中装有接地检测器，且保证只有专职人员才能监视和维修。

3．l～10kV 的交流系统根据需要可进行消弧线圈或电阻接地。

但供移动设备用的1～10kV 交流系统应接地。

（三）移动式和车载发电机1．移动式发电机在下列条件下不要求将移动式发电机的机架接地，该机架可作为发电机供电系统的接地，其条件是发电机只向装在发电机上的设备和（或）发电机上的插座内软线和插头连接的设备供电，且设备的外露导电部分和插座上的接地端子连接到发电机机架上。

2．车载发电机在符合下列全部条件下可将装在车辆上的发电机供电系统用的车辆的框架作为该系统的接地极。

（1）发电机的机架接地连接到车辆的框架上；（2）发电机只向装在车辆上的设备和（或）通过装在车辆上或发电机上的插座内软线和插头连接设备供电；（3）设备的外露导电部分和插座上的接地端子连接到发电机机架上。

工业电气设备的接地保护工业电气设备的接地保护工业电气设备的接地保护【1】【摘要】本文主要介绍了工业电气设备接地保护的有关概念和接地保护的重要作用，并根据接地保护的作用，将接地保护分为两大类，并分别作出了阐述，最后，本文对工业电气设备接地保护的技术原则和装置的运行提出了几点经验，供同行业者参考。

【关键词】电气设备;接地保护;接地保护作用和分类;技术原则一、引言工业电气设备在安装完毕以后，需要对其进行接地保护装置的安装，这是电气设备安装过程必不可少的过程，也是至关重要的一环。

接地系统的正确安装是保护电气设备免遭意外故障损坏的重要举措，此外，通过安装接地保护装置还可以起到保护人身安全的作用。

二、工业电气设备接地保护的作用电气设备的接地保护不仅可以防止因漏电流导致人身伤亡，除了此作用之外，电气设备接地保护还可以防止电气设备和铺设的电气线路因雷击、火灾等遭受破坏，通过接地保护，可以最大限度的保证电网电力系统、自身设备的正常运行。

1、防止电击人体阻抗和其所处的物理环境有很大关系，其实际阻抗值与环境湿度成反比，即当物理环境越潮湿，人体所表现出来的实际阻抗值就越低，因而也就更容易因电气故障遭受电击。

反之，当物理环境比较干燥时，人体的皮肤表层也相当干燥，从而其对外实际阻抗值也相对较大，即使有轻微电击，人体也能迅速摆脱电击源。

电气设备安装了接地装置以后，电气设备和大地通过接地导线连接在一起，从而使得电气设备的电位接近大地电位，这样就能对电气设备进行良好的保护，也避免了对人身造成的伤害。

2、保证电力系统的正常运行对变电站或变电所来说，工业电气设备的接地保护，一般是将三相电线的中性点进行接地。

接地电阻一般要求很小，一些设备先进重要的变电站都会采用接地电网方式，进行接地保护，从而可以确保接地电阻足够小而且可靠接地。

变电站接地保护的目的是使电网的中性点与地之间的电位接近于零。

三、工业电气设备接地保护的分类电气设备接地保护按其保护的作用的不同，可以分为两类：保护性接地和功能性接地。

常用的低压电气术语术语是特定专业领域中一般概念的词语指称，一般概念对应于两个或多个客体共性的概念；对术语的定义应只描述一个概念，标准化的术语应包括术语、指称及其定义的标准化。

我国于1997年成立了全国电工术语标准化技术委员会，全面负责指导和协调电工术语领域内的标准化技术工作；负责IEC国际电工词汇（IEV）系列标准的国内归口等工作。

2000年，汉语正式成为IEV标准语言。

实际工程中，低压电气术语往往不被重视，形式相近的术语还可能混淆不清，例如“外露可导电部分”和“外界可导电部分”，虽仅一字之差，保护措施却差别很大，对术语理解不当，甚至可能出现安全问题。

电气装置和电气系统电气装置和电气设备电气装置（electrical installation）是IEC TC64委员会的一条重要术语，指相关电气设备的组合，并具有为实现特定目的所需的相互协调的特性。

根据GB/T 16895.1 - 2008 /IEC 60364 -1：2005《低压电气装置第1部分：基本原则、一般特性评估和定义》，电气装置的内容包括：a．标称电压为交流1 000V及以下或直流1 500V及以下供电的回路；b．由不超过交流1 000V电压的装置产生，而工作电压超过1 000V 的回路；c．用电器具的标准中没有明确包括的任何布线系统和电缆；d．建筑物外的所有用户装置；e．用于信息与通讯技术、信号、控制以及类似用途的固定布线；f．电气装置改建或扩建的部分和现有电气装置中受到改建或扩建影响的部分。

电气设备（electric equipment）是用于发电、变电、输电、配电或利用电能的设备，例如电机、变压器、开关设备和控制设备、测量仪器、保护器件、布线系统和用电设备。

可见，电气装置是指定场所内电气设备和相关电气及控制线路组合的整体，包括：照明装置、配电装置、成套装置、直流配电装置、特低电压照明装置、室外用户照明装置等，但不包括防雷装置，通常也不包括公共电网的发电、配电装置，以及公共电网的道路照明装置。

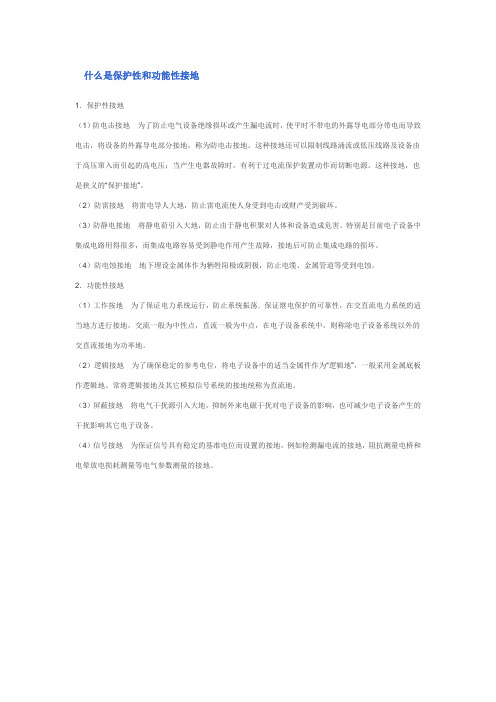

什么是保护性和功能性接地
1．保护性接地
（1）防电击接地为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外露导电部分带电而导致电击，将设备的外露导电部分接地，称为防电击接地。

这种接地还可以限制线路涌流或低压线路及设备由于高压窜入而引起的高电压；当产生电器故障时，有利于过电流保护装置动作而切断电源。

这种接地，也是狭义的“保护接地”。

（2）防雷接地将雷电导人大地，防止雷电流使人身受到电击或财产受到破坏。

（3）防静电接地将静电荷引入大地，防止由于静电积聚对人体和设备造成危害。

特别是目前电子设备中集成电路用得很多，而集成电路容易受到静电作用产生故障，接地后可防止集成电路的损坏。

（4）防电蚀接地地下埋设金属体作为牺牲阳极或阴极，防止电缆、金属管道等受到电蚀。

2．功能性接地
（1）工作按地为了保证电力系统运行，防止系统振荡．保证继电保护的可靠性，在交直流电力系统的适当地方进行接地，交流一般为中性点，直流一般为中点，在电子设备系统中，则称除电子设备系统以外的交直流接地为功率地。

（2）逻辑接地为了确保稳定的参考电位，将电子设备中的适当金属件作为“逻辑地”，一般采用金属底板作逻辑地。

常将逻辑接地及其它模拟信号系统的接地统称为直流地。

（3）屏蔽接地将电气干扰源引入大地，抑制外来电磁干扰对电子设备的影响，也可减少电子设备产生的干扰影响其它电子设备。

（4）信号接地为保证信号具有稳定的基准电位而设置的接地，例如检测漏电流的接地，阻抗测量电桥和电晕放电损耗测量等电气参数测量的接地。

钢结构接地电阻要求标准一、电阻值要求钢结构的接地电阻要求根据不同的使用场合和规范，电阻值应符合以下要求：1. 防雷接地：钢结构的防雷接地电阻值应小于等于10Ω。

2. 保护接地：钢结构的保护接地电阻值应小于等于4Ω。

3. 功能性接地：钢结构的功能性接地电阻值应根据具体要求确定，一般应小于等于1Ω。

二、接地体材质钢结构接地体的材质一般采用钢材、铜材等导电性能良好的材料。

其中，钢材一般采用镀锌或不锈钢等防腐材料，以提高使用寿命。

三、安装位置接地体的安装位置应考虑到钢结构的特点和现场环境，一般应安装在钢结构的主要支撑点、连接点等位置，以充分利用钢结构的导电性能。

同时，应避免在钢结构表面焊接接地体，以免对钢结构造成损害。

四、连接方式钢结构的接地连接方式一般采用焊接或螺栓连接。

焊接连接具有较高的导电性能和稳定性，但焊接质量受限于焊工技能和焊接环境。

螺栓连接具有较好的导电性能和机械强度，但需要使用高强度螺栓和合适的紧固力矩。

五、测试频率钢结构接地电阻的测试频率应根据规范要求进行，一般应每年至少测试一次，特别是在钢结构可能受到损坏或维修时，应及时进行测试。

六、防腐蚀措施为了提高钢结构的使用寿命和导电性能，应对接地体进行防腐蚀处理。

一般可采用镀锌、不锈钢等防腐材料，或涂抹防腐涂料等方法。

七、电阻值监测应定期监测钢结构的接地电阻值，以保证其符合规范要求。

监测方法可采用电压降法、电桥法等电阻测试方法。

同时，应记录测试数据，以便对钢结构的接地性能进行分析和评估。

八、应急措施对于一些重要或大型的钢结构建筑，应制定应急预案，以应对可能出现的雷电、电气故障等突发事件。

应急措施应包括对钢结构进行临时接地的措施，以确保钢结构在紧急情况下的安全性和稳定性。

同时，应急措施还应包括定期进行演练和培训，以提高应急响应能力。

电力系统接地概述:1.接地类型(1) 功能性接地: 为保证电力系统和电气设备达到正常工作要求而进行的接地，又称工作接地。

小电流接地：中性点不接地、中性点经消弧线圈接地；大电流接地：中性点直接接地、中性点经电阻接地。

(2) 保护性接地: 为了保证电网故障时人身和设备的安全而进行的接地。

安全保护接地：为防止人体受到间接电击，而将电气设备的外露可导电部分进行的接地。

过电压保护接地：为防止过电压对电气设备和人身安全的危害而进行的接地，如防雷接地。

防静电接地：为了消除静电对电气设备和人身安全的危害而进行的接地。

（3）保护接零: 在中性点直接接地的低压电网中，把电气设备的外壳与接地中线（也称零线）直接连接，以实现对人身安全的保护。

(4) 功能性与保护性合一的接地(如屏蔽接地) 。

二、接地的有关概念⏹接地与接地装置接地是指电气设备为达到安全和功能需要为目的，将其某一部分与大地之间作良好的电气连接。

⏹（二） 不对称短路引起的工频电压升高 当系统中发生单相或两相接地故障时．非故障相的电压将会升高。

由于单相接地故障概 率较大，因此系统是以单相接地工频电压升高的数值来确定阀式避雷器的灭弧电压的。

单相接地故障时，故障点三相电流和电压是不对称的，设线路A 相接地，故障点f 处的特征条件为...fAfB fC UI I ⎫=⎪⎪⎪=⎬⎪⎪=⎪⎭(4-9-7) 校对称分量关系可作出图4-9-11所示的复合序网图。

各序分量的电压平衡关系为...111..222..fA fA A fA fA fA fA E UIZ UIZ UIZ ∑∑∑⎫-=⎪⎪-=⎬⎪⎪-=⎭(4-9-8)图4-9-11 单相接地电力图根据单相接地故障时的边界条件，...12fA fA fA II I ==，...120fA fA fA U U U++=以及...12f A f A f A U U U==，并将式(4-9-8)代入，可得非故障相故障处的对地电压：.2220120[()(1)]A f BE a a Z a Z U X X X ∑∑∑∑∑-+-=++ (4-9-9).220120[()(1)]A f CE a a Z a Z U Z Z Z ∑∑∑∑∑-+-=++ (4-9-10)对于较大电源容量的系统，12Z Z ∑∑=，若忽略将序阻抗小的电阻分量，则式(4-9-9)、 (4-9-10)可改写为22..1010()(1)2A fCa a X a X UE X X ∑∑∑∑-+-=+22..1010()(1)2A fBa a X a X UE X X ∑∑∑∑-+-=+ (4-9-11)由式(4-9-11)可求出f B U 、f CU 的模值为012fBfCA UUX ∑∑==+ ⎪⎝⎭(1)A K E = (4-9-12)式中 (1)K 为单相接地系数．也称相电压升高倍数。

施工现场临时用电TN-S接地系统分析摘要本文对施工现场临时用电TN-S接地系统的常见做法和错误做法进行了分析，并介绍了施工现场TN-S接地保护系统做法的注意事项。

关键词接地接零保护工作零线保护零线 TN-S1前言接地本身是一个大概念，按其作用分为两大类，即电气功能性接地和电气保护性接地。

电气功能性接地是保证系统能够成立、设备能正常运行所必须的，例如变压器中性点接地、电子设备专用工作接地等。

电气保护性接地是保证系统、设备运行安全，保证相关人员、财产安全的，例如防雷接地、用电设备正常不带电金属部分接地、架空线路N线重复接地等。

国际电工委员会（ IEC ）对接地系统作了统一规定，称为 IT 系统、 TN 系统、 TT 系统。

其中 TN 系统又分为TN-C 、TN-S、 TN-C-S 系统。

据规范要求施工现场临时用电工程的三相四线制低压电力系统中，必须采用TN-S接地保护系统。

2施工现场TN-S接地保护系统的常见做法分析2.1施工现场专用变压器TN-S接地保护系统（图1），它是把工作零线N和专用保护零线PE严格分开的供电系统，称TN-S接地保护系统，施工现场专用变压器的TN-S接地保护系统中，电气设备的金属外壳必须与保护地线连接，应由工作接地线、配电室（总配电柜）电源侧零线或总漏电断路器电源侧零线处引出。

专用变压器TN-S接地保护系统有如下特点：2.1.1系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。

PE线对地没有电压，所以电器设备金属外壳接地保护是接在专用保护线PE上，安全可靠。

2.1.2专用保护线PE不许断线，也不许进入漏电开关。

2.1.3工作零线只用作单相照明负载回路。

2.1.4干线上使用漏电保护器时，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干线上也可以安装漏电保护器。

2.1.5 TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。

《电力系统接地技术》试题集编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（《电力系统接地技术》试题集）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为《电力系统接地技术》试题集的全部内容。

1、电力系统中性点的接地方式分类（1）中性点直接接地中性点的直接接地包括中性点直接接地和中性点经小电阻接地两种形式。

中性点非有效接地又称为中性点非直接接地，包括中性点不接地、中性点经消弧线圈接地、中性点经大电阻接地三种形式。

(2）大接地短路电路系统与小接地短路电流系统额定电压1KV及以上，单相接地电流或同点两相接地时入地电流大于500A的系统，统称为大接地短路电流系统；上述电流小于500A的,统称为小接地短路电路系统。

2、人体对于电流反应的四个等级（1)感知电流。

能引起人的感觉的最小电流称为感知电流。

（2）反应电流.能引起人体产生预料不到的不自主反应的最小电流。

（3）摆脱电流。

人触电后，在不需要任何外来帮助的情况下能够自行摆脱带电体的最大电流称为摆脱电流，又称安全电流。

（4）致命电流。

在较短的时间内,能引起心室颤动或窒息，危及生命的最小电流称为致命电流.3、人体触电的原因（1)人体与带电体直接接触导致触电。

其中又分为单相触电、两相间触电和相线与中性线间触电。

单相触电时，触电者所承受的为相电压，电流为电容电流.两相间触电时触电者所承受电压为线电压,触电电流一般很大。

相线与中性线间，触电电流与负载电流同质，电流较大,比较危险.（2)与带电体过分接近造成弧光放点.由人体接近裸露的高压设备引起，是一种比较严重的频发事故.(3）接触电压触电。

人体由于接触带电设备的外壳等原因而承受接触电压触电，一般由与绝缘损坏的电气设备接触和与接地的相线接触引起。
