供电系统IT、TT、TN知识讲解低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。
首先给出定义。
根据现行的国家标准《低压配电设计规范》（国标50054）,低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。
（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地，或通过高阻抗接地。
（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
下面分别对IT系统、TT系统、TN系统进行全面剖析。
一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。
IT 系统可以有中性线，但IEC强烈建议不设置中性线。
因为如果设置中性线，在IT 系统中N线任何一点发生接地故障，该系统将不再是IT系统。
IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V,不需要立即切断故障回路，保证供电的连续性；一发生接地故障时，对地电压升高1.73倍；-22OV负载需配降压变压器，或由系统外电源专供；一安装绝缘监察器。
使用场所：供电连续性要求较高，如应急电源、医院手术室等。
IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路,保护设备不一定动作，这是危险的。
接地保护安全知识范文接地保护是一种重要的电气安全措施，用于确保人身安全和设备正常运行。
正确使用和理解接地保护的知识对于从事电气工作的人员至关重要。
本文将介绍接地保护的基本概念、原理和操作要点，以帮助读者更好地了解和应用接地保护。
一、接地保护的基本概念接地保护是指将电气设备的导体与地面或较大的导体相连，以实现电器设备的安全操作。
通过接地保护，可以将设备中的故障电流迅速地引导到地下，并通过地下导体的电阻分散和消散，从而避免电气设备漏电引发的电击和火灾事故。
二、接地保护的原理接地保护的原理是基于电流在闭合回路中的流动规律。
当电气设备发生漏电或故障时，故障电流会通过接地装置的接地导体流入地下，形成一个电流回路。
接地导体的电阻和周围环境的电阻会共同阻碍故障电流的流动，从而实现故障电流的分散和消散。
三、接地保护的操作要点1. 接地电阻的选择：接地电阻是接地保护系统的重要组成部分，它的阻值应根据具体设备的特点和工作环境来选择。
通常情况下，接地电阻的阻值应小于规定的阀值，以确保故障电流能够迅速地引导到地下。
2. 接地导体的布置：接地导体应布置在离设备地面较近的位置，以确保故障电流能够迅速地引导到地下。
同时，接地导体的材质和截面积也需要符合相关标准的要求，以确保其导电性能和耐腐蚀性。
3. 接地电阻的检测：定期对接地电阻进行检测是确保接地保护系统正常运行的重要手段。
检测接地电阻的方法有很多种，可以选择适当的方法进行测量，并与规定的阻值进行对比，以确保接地电阻处于正常范围内。
4. 接地装置的定期检修：定期对接地装置进行检修和维护是确保接地保护系统运行正常的必要措施。
检修工作包括清理接地装置表面的污物和氧化物、检查接地导体和接地电阻的连接是否牢固，以及更换老化或损坏的接地装置。
5. 电气设备的接地连接：在使用电气设备时，应将设备的金属外壳与接地系统相连接，以确保设备正常工作和人身安全。
接地连接应选择合适的导线和连接方式，并确保连接牢固可靠。
保护接地与保护接零知识图文解析（附注意事项）（1）保护接地：电气设备的导体部分或者外壳用足够容量的金属导线或导体可靠的与大地连接，当人体触及带电外壳时，人体相当于接地电阻的一条并联支路，由于人体电阻远远大于接地电阻，所以通过人体的电流将会很小，避免了人身触电事故。
（2）保护接零：电气设备在正常情况下，不带电的金属部分与零线做良好的金属或者导体连接。
当某一相绝缘损坏致使电源相线碰壳，电气设备的外壳及导体部分带电时，因为外壳及导体部分采取了接零措施，该相线和零线构成回路。
由于单相短路电流很大，使线路保护的熔断器熔断。
从而使设备与电源断开，避免了人身触电伤害的可能性。
适用范围（1）保护接地：适用于中性点不接地的三相电源系统中。
（2）保护接零：适用于中性点接地的三相电源系统中（一些民用三相四线中性点接地系统也采用保护接地，但必须是配合带有漏电保护的开关使用）。
保护原理及危害分析（1）在中性点不接地系统中：当人体触及电气设备的导体部分或者外壳时，人体相当于一个与接地电阻并联支路的一个大电阻。
若按人体电阻值1000Ω(通常人体电阻值为1000～2000Ω)计算，设备外壳所带电压为220V时，那么无保护接地时流经人体的电流为：Ir=220/Rr=220mA(人体可以承受的最大交流电流/交流摆脱电流为10mA)。
（2）在中性点接地系统中：在380V／220V三相四线制电源中性点直接接地的配电系统中，只能采用保护接零，采用保护接地则不能有效地防止人身触电事故的发生。
若采用保护接地，电流中性点接地电阻按4Ω考虑，而电源电压为220V，那么当电气设备的绝缘损坏使电气设备的外壳带电时，则中性点接地电阻与接地电阻之间的电流为：Ir=220/(R0+Rd)=220/(4+4)=27.5A。
熔断器的额定电流是根据电气设备的要求选定的，如果设备的容量较大，为了保证设备在正常情况下的运行。
所选熔体的额定电流将会随之增大。
如果在27.5A的接地短路电流作用下保护不动作，外壳带电的电气设备不能立即脱离电源，设备导体或者金属外壳会长期存在对地电压Ud=27.5×4=110V。

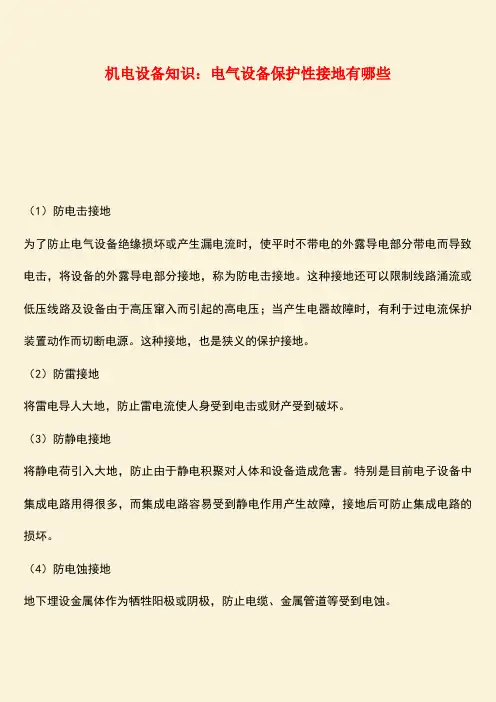

机电设备知识：电气设备保护性接地有哪些
（1）防电击接地
为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外露导电部分带电而导致电击，将设备的外露导电部分接地，称为防电击接地。
这种接地还可以限制线路涌流或低压线路及设备由于高压窜入而引起的高电压；当产生电器故障时，有利于过电流保护装置动作而切断电源。
这种接地，也是狭义的保护接地。
（2）防雷接地
将雷电导人大地，防止雷电流使人身受到电击或财产受到破坏。
（3）防静电接地
将静电荷引入大地，防止由于静电积聚对人体和设备造成危害。
特别是目前电子设备中集成电路用得很多，而集成电路容易受到静电作用产生故障，接地后可防止集成电路的损坏。
（4）防电蚀接地
地下埋设金属体作为牺牲阳极或阴极，防止电缆、金属管道等受到电蚀。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

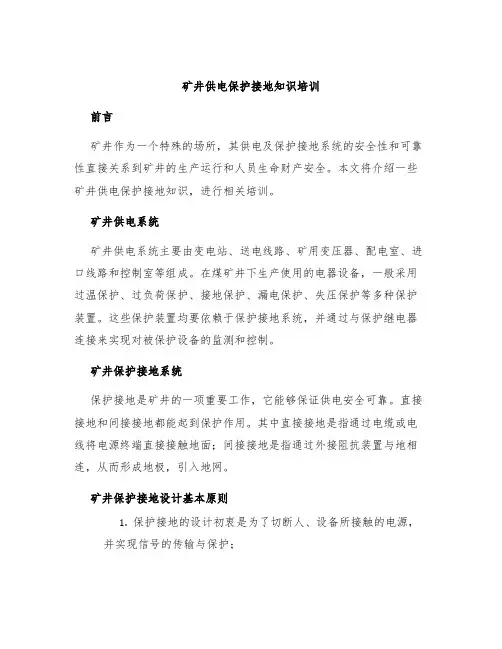

矿井供电保护接地知识培训前言矿井作为一个特殊的场所，其供电及保护接地系统的安全性和可靠性直接关系到矿井的生产运行和人员生命财产安全。
本文将介绍一些矿井供电保护接地知识，进行相关培训。
矿井供电系统矿井供电系统主要由变电站、送电线路、矿用变压器、配电室、进口线路和控制室等组成。
在煤矿井下生产使用的电器设备，一般采用过温保护、过负荷保护、接地保护、漏电保护、失压保护等多种保护装置。
这些保护装置均要依赖于保护接地系统，并通过与保护继电器连接来实现对被保护设备的监测和控制。
矿井保护接地系统保护接地是矿井的一项重要工作，它能够保证供电安全可靠。
直接接地和间接接地都能起到保护作用。
其中直接接地是指通过电缆或电线将电源终端直接接触地面；间接接地是指通过外接阻抗装置与地相连，从而形成地极，引入地网。
矿井保护接地设计基本原则1.保护接地的设计初衷是为了切断人、设备所接触的电源，并实现信号的传输与保护；2.保护接地的设计应充分考虑煤矿特殊的地质环境和安全性要求，尽可能降低事故风险；3.保护接地的设计应严格按照安全标准、规范和制度规定进行；4.保护接地的设计应保证接地电阻合理、连续性可靠，保证接地电极处电势均为零。
矿井保护接地的要求1.接地电阻要求：在保持信号传输及设备安全的前提下，洛木控制电气设备的接地电阻应当不大于10Ω；2.接地选址的要求：选址应考虑地质、电学条件及周围环境的影响，外界破坏或自然灾害的影响等；3.接地地网的要求：要保证接地网具有良好的导电性能、良好的地形适应性和合理的结构形式；4.接地设施的要求：包括接地极、接地引线、接地带、接地线组等，要合理布置，同时进行完善的维护和保养。
矿井保护接地的常见问题1.地电位存在差值：在煤矿井下，由于土地环境较为复杂，很容易导致不同地点之间存在地电位差异，从而影响煤矿井下的接地工作；2.接地电阻较大：由于地下的地质情况比较复杂，回路中的接地电阻很可能会较大，从而影响接地的实际效果；3.漏电故障：由于长期使用，煤矿井下的设备很容易存在漏电故障，从而影响整个保护接地系统的使用效果；4.绝缘故障：由于煤矿地下的环境恶劣，土质含水量高，很容易导致绝缘受污染、损坏、击穿等故障。

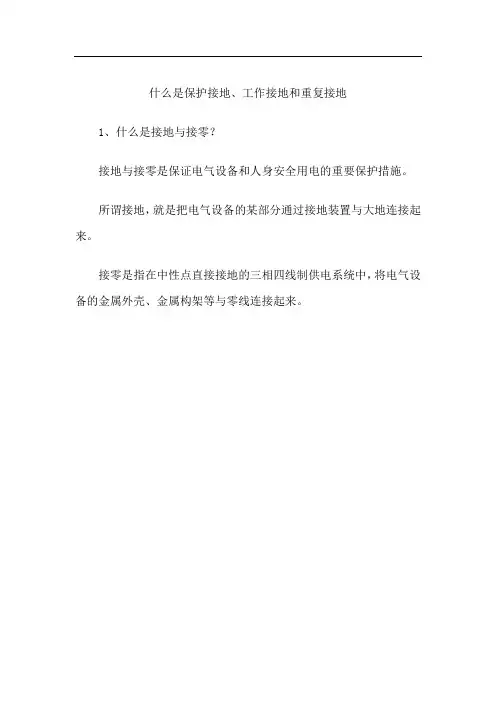

什么是保护接地、工作接地和重复接地1、什么是接地与接零？接地与接零是保证电气设备和人身安全用电的重要保护措施。
所谓接地，就是把电气设备的某部分通过接地装置与大地连接起来。
接零是指在中性点直接接地的三相四线制供电系统中，将电气设备的金属外壳、金属构架等与零线连接起来。
102、什么是保护接地？为了保障人身安全，防止间接触电事故，将电气设备外露可导电部分如金属外壳、金属构架等，通过接地装置与大地可靠连接起来，称为保护接地，如图所示。
其中PEN称为保护中性零线，是指中性线N和保护零线PE（又称保护地线或保护线）合用一根导线与变压器中性点相连。
保护接地可有效防止发生触电事故，保障人身安全。
对电气设备采取保护接地措施后，如果这些设备因受潮或绝缘损坏而使金属外壳带电，那么电流会通过接地装置流入大地，只要控制好接地电阻的大小，金属外壳的对地电压就会限制在安全数值以内。
3、什么是工作接地？为了保证电气设备的安全运行，将电路中的某一点（例如变压器的中性点）通过接地装置与大地可靠地连接起来，称为工作接地，工作接地（又称系统接地）如图所示。
它可以在工作或事故情况下，保证电气设备可靠地运行，降低人体的接触电压，迅速切断故障设备，降低了电气设备和配电线路对绝缘水平的要求。
4、什么是重复接地？将中性线上的一点或多点，通过接地装置与大地再次可靠地连接称为重复接地。
当系统中发生碰壳或接地短路时，能降低中性线的对地电压，并减轻故障程度。
重复接地可以从零线上重复接地，也可以从接零设备的金属外壳上重复接地。
5、接地电阻应该多大才符合要求？低压电力网的电力装置对接地电阻的要求如下：1）低压电力网中，电力装置的接地电阻不宜超过4Ω；2）由单台容量在100kVA的变压器供电的低压电力网中，电力装置的接地电阻不宜超过10Ω；3）使用同一接地装置并联运行的变压器，总容量不超过100kVA 的低压电力网中，电力装置的接地电阻不宜超过10Ω；4）在土壤电阻率高的地区，要达到以上接地电阻值有困难时，低压电力设备的接地电阻允许提高到30Ω。
接地保护安全知识接地保护是一项非常重要的安全措施，它可以有效地保护人员和设备免受电击和其他相关的安全风险。
在本文中，我们将详细介绍接地保护的定义、原理、应用、设备和测试等方面的知识，帮助读者了解和掌握接地保护的安全知识。
1. 接地保护的定义接地保护是指将电气设备或系统与地面之间建立低阻抗、可靠的连接，以确保人员和设备安全的一项重要工作。
它的主要目的是避免电流通过人体或设备引起电击、火灾等危险。
接地保护的原理是通过将电流通过导体引入地面，使得电流可以安全地流入地面，而不是流经人体或设备。
这样可以减小电流通过人体或设备的概率，从而降低电击和其他安全风险的发生。
2. 接地保护的应用接地保护广泛应用于各个领域，特别是电力系统、工业设备、建筑物和交通运输等领域。
在这些领域中，接地保护可以有效地保护人员和设备免受电击和其他相关的安全风险。
在电力系统中，接地保护是一项非常重要的措施。
电力系统中存在着大量的电流，如果没有正确的接地保护，电流可能会在设备或线路中积累，形成电弧、火灾等危险。
通过正确的接地保护，可以将电流安全地引入地面，从而避免这些危险。
在工业设备中，接地保护也是非常必要的。
工业设备中通常存在大量的电气设备和线路，如果没有正确的接地保护，电气设备可能会对人员和其他设备造成危险。
通过正确的接地保护，可以降低电气设备的电击风险，保障人员和其他设备的安全。
在建筑物中，接地保护可以提供人员和设备的安全保障。
建筑物中的电气设备和线路非常复杂，如果没有正确的接地保护，电流可能会在建筑物中积累，形成电击、火灾等危险。
通过正确的接地保护，可以将电流安全地引入地面，从而避免这些危险。
在交通运输中，接地保护也是非常重要的。
汽车、火车、飞机等交通工具都使用了大量的电气设备，这些设备如果没有正确的接地保护，可能会对人员和交通工具本身造成危险。
通过正确的接地保护，可以避免电击和其他安全风险的发生。
3. 接地保护的设备实施接地保护需要依靠一些特殊的设备，包括接地电极、接地导体、接地短路器等。
保护接地的工作原理保护接地是一种常见的电气安全措施，它的工作原理是通过将电气设备与地面建立良好的导电连接，以确保人身安全和设备正常运行。
本文将从接地的定义、作用及原理三个方面来详细介绍保护接地的工作原理。
一、接地的定义和作用接地是指将电气设备的金属部分与地面或大地建立良好的导电连接。
接地的作用主要有以下几个方面：1. 保护人身安全：当电气设备发生漏电或故障时，接地能够将电流通过接地线路导入地面，避免电流通过人体，起到保护人身安全的作用。
2. 保护设备：接地可以将电气设备的金属外壳与地面导通，当设备发生故障时，接地能够迅速将故障电流引入地面，避免设备损坏或发生火灾。
3. 屏蔽干扰：接地能够将电气设备的金属部分与地面建立电位平衡，有效地屏蔽外部电磁干扰，提高设备的工作稳定性和抗干扰能力。
4. 接地检测：通过接地系统的检测，可以及时发现接地故障或漏电问题，采取相应的措施修复，保障电气安全。
保护接地主要通过以下几个原理来实现：1. 接地电阻原理：保护接地系统中的接地电阻是保证接地正常工作的关键。
接地电阻的大小直接影响到接地系统的性能。
合理的接地电阻能够确保接地系统的导电性能，避免电流通过人体或设备，起到保护的作用。
一般要求接地电阻不大于4欧姆，以保证接地系统的正常工作。
2. 接地线路原理：保护接地系统中的接地线路是实现导电连接的关键。
接地线路应该采用良好的导电材料，如铜或铝，且截面积要足够大，以保证接地电流的畅通。
接地线路的布置应符合规范要求，避免过长或过窄的线路，以减小接地电阻，提高接地效果。
3. 接地装置原理：保护接地系统中的接地装置是实现接地效果的关键。
接地装置可以分为接地电极、接地引下线和接地装置本体等部分。
接地电极是将电气设备与地面连接的部分，应埋设在湿润的土壤中，以保证接地电流的顺利导入地下。
接地引下线是将接地电极与设备的金属部分连接的导线，应选用导电性能好、耐腐蚀的材料。
接地装置本体是接地系统的核心部分，通常采用铜制或铝制的接地装置，以确保接地系统的稳定性和可靠性。
接地线基础知识详解一、地线的概念地线，又称避雷线，是指用来将电流引入大地的导线;电气设备漏电时，电流通过地线进入大地。
地线的符号是E(Earth);可分为供电地线、电路地线两种。
按我国现行标准，GB2681中第三条依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色。
零线—淡蓝色，地线是黄绿相间，如果是三孔插座，左边是零线，中间(上面)是地线，右边是火线。
简单的说：接地线是电气保护中的一种方式。
它的作用是当你的电器设备漏电或感应带电时能够快速通过接地线将电流引入大地从而使设备外壳不再带电，从而保证了人员后设备的安全。
例如：家用电器设备由于绝缘性能不好或使用环境潮湿,会导致其外壳带有一定静电，严重时会发生触电事故。
为了避免出现的事故可在电器的金属外壳上面连接一根电线,将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉。
另外对于电器维修人员在使用电烙铁焊接电路时，有时会因为电烙铁带电而击穿损坏电器中的集成电路，这一点比较重要。
使用电脑的朋友有时也会忽略主机壳接地，其实给电脑主机壳接根地线，在一定程度上可以防止死机现象的出现。
在电力系统中接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
按规定,接地线必须是25mm2以上裸铜软线制成。
在电器中：接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路。
通俗点说：接地可以防止用电设备表面的静电或漏电对人造成电击伤害，大功率电器尤其需要注意。
二、地线的作用接地线的作用是为了避免家用发生漏电时对人体的伤害而接的；把有可能带电金属壳上的电引到大地中，以免人触到发生触电事故。
如果不接地，一旦设备发生漏电现象，人碰到带电体，就有可能发生触电事故。
家用电接地线是保护人身安全的，防止家用电器漏电后人身触电。
不能防雷。
地线有两种接地，分别是系统接地和保护接地。
系统接地的任务是建立零电位参考点；保护接地的任务是保护人身安全。
煤矿供电保护接地知识的培训1. 介绍在煤矿行业中，供电保护和接地是非常重要的安全措施。
正确的供电保护和接地能够有效地防止电力系统的故障，保护工人的生命和财产安全。
本文将介绍煤矿供电保护接地的知识，并进行培训。
2. 供电保护2.1 供电保护的定义和作用供电保护是指在电力系统中采取措施，保障电力设备和线路的安全运行。
供电保护的作用是确保电力系统的稳定运行，防止电力设备过载、短路等故障，避免事故的发生。
2.2 供电保护的原则•过流保护：通过检测电路中的电流，当电流超过设定值时，触发保护装置切断电路，防止设备过载。
•过压保护：当电压超过设定值时，触发保护装置切断电路，防止设备受损。
•欠压保护：当电压低于设定值时，触发保护装置切断电路，防止设备启动失败。
•短路保护：当电路中出现短路时，触发保护装置切断电路，防止设备受损。
2.3 供电保护装置的类型•断路器：用于切断电路，防止设备受损。
•保护继电器：用于检测电流、电压等参数，并根据设定值触发保护动作。
•保护开关：用于切断电路，防止设备受损。
3. 接地保护3.1 接地保护的定义和作用接地保护是指将电力系统中的设备通过接地线连接到地面，以确保设备和人员的安全。
接地保护能够降低电压的危险，防止电击事故的发生。
3.2 接地保护的原则•设备接地：将设备的金属外壳通过接地线连接到地面，以确保设备的安全使用。
•人身接地：工人在操作设备时，应通过接地线将自己与地面连接起来，以防止电流通过人体。
3.3 接地保护装置的类型•接地电阻：用于降低地电阻，确保良好的接地效果。
•接地线：用于连接设备或工人与地面，确保安全接地。
4. 矿用电线路的供电保护和接地4.1 矿用电线路的特点煤矿中的电力系统存在着较高的危险性，因此矿用电线路的供电保护和接地是非常重要的。
•强电和弱电分离：煤矿电力系统中，一般将强电和弱电部分分开，以降低事故发生的风险。
•双回路设计：为了保证供电的可靠性，煤矿电力系统一般采用双回路设计，一旦一条线路出现故障，另一条线路可以继续供电。
低压配电系统的接地安全基础知识什么是工作接地、保护接地和保护接零?为满足电气装置和系统的工作特性和安全防护的要求，而将电气装置和系统的任何部分与土壤间做良好的电气连接，称为接地。
接地按用途不同有工作接地和保护接地之分。
(1)工作接地。
根据电力系统运行工作的需要而进行的接地(如系统中变压器中性点的接地)，称为工作接地。
(2)保护接地。
将电气装置的金属外壳和架构(在正常情况下不带电的金属部分)与接地体之间作良好的金属连接，因为他对间接触点有防护作用，故称作保护接地。
如TT系统和IT系统。
(3)保护接零。
为对间接触点进行防护，将电气装置的外壳和架构与电力系统的接地点(如接地中性点)直接进行电气连接，称作保护接零。
如TN系统。
低压配电网是怎样实现绝缘监视的?用三只电压表分别接在线路三相和接地装置之间。
电压表的要求如下：①三只电压表的规格相同；②电压表量程选择适当；③选用高内阻的电压表。
配电网对地绝缘正常时，三相平衡，三只电压表读数均为相电压。
当配电网单相接地时，接地相电压表读数降低，另两相电压表读数显著升高。
如果不是接地，只是绝缘劣化时，三只电压表的读数会出现不同，提醒巡检人员的注意。
不接地配电网是怎样实现过电压防护的?不接地配电网，由于配电网与大地之间没有直接的电气连接，在意外情况下可能会使整个低压系统产生很高的过电压，将给低压系统的安全运行造成极大的威胁。
为了减轻过电压的危险，在不接地低压配电网中，应当如图3—2所示的那样，把低压配电网的中性点或者一相经击穿保险器接地。
正常情况下，击穿保险器处于绝缘状态，配电网仍为不接地系统；故障时，保险器击穿，配电网变成接地系统，只要RE≤4Ω，就能控制低压各相电压的过分升高，也可能引起高压系统的过流装置动作，切断电源。
两只相同的内阻电压表是用来监视击穿保险器的绝缘状态的。
为什么要采取保护接地和保护接零措施?在电力系统中，由于电气装置绝缘老化、磨损或被过电压击穿等原因，都会使原来不带电的部分(如金属底座、金属外壳、金属框架等)带电，或者使原来带低压电的部分带上高压电，这些意外的不正常带电将会引起电气设备损坏和人身触电伤亡事故。
接地保护安全知识接地保护又常称为保护接地，就是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏而使外壳带电时，操作人员接触设备外壳而触电。
在中性点不接地的低压系统中，在正常情况下各种电力装置的不带电的金属外露部分，除有规定外都应接地。
如：（1）电机、变压器、电器、携带式及移动式用电器具的外壳。
（2）电力设备的传动装置。
（3）配电屏与控制屏的框架。
（4）电缆外皮及电力电缆接线盒、终端盒的外壳。
（5）电力线路的金属保护管、敷设的钢索及起重机轨道。
（6）装有避雷器电力线路的杆塔。
（7）安装在电力线路杆塔上的开关、电容器等电力装置的外壳及支架。
低压电力网的电力装置对接地电阻的要求如下：（1）低压电力网中，电力装置的接地电阻不宜超过4欧。
（2）由单台容量在100千伏·安的变压器供电的低压电力网中，电力装置的接地电阻不宜大于10欧。
（3）使用同一接地装置并联运行的变压器，总容量不超过100千伏·安的低压电力网中，电力装置的接地电阻不宜超过10欧。
（4）在土壤电阻率高的地区，要达到以上接地电阻值有困难时，低压电力设备的接地电阻允许提高到30欧。
接地保护安全知识（二）接地保护是指在电气设备的使用中，为了保证人身安全和电气设备的正常运行，采取一系列的措施，将电气设备与地面连通，形成一个低电阻的回路，以达到安全的目的。
接地保护的重要性：1. 保护人身安全：电流通过人体会产生伤害，而接地保护可以将电流迅速导向地面，减少对人体的危害。
尤其对于需要经常接触电气设备的工作人员来说，接地保护尤为重要。
2. 保护设备和电路：接地保护可以使电路在故障时迅速切断电源，防止电流过载或短路造成设备的损坏。
3. 防止静电积累：一些特殊的场合，如化工行业或危险品仓库，会产生大量的静电。
接地保护可以有效地防止静电积累，减少火灾或爆炸等事故发生的可能性。
接地保护的措施：1. 保证设备接地的可靠性：电气设备的接地必须保证连续、牢固、电阻小。
接地保护安全知识接地保护是指为了防止电气装置或设备发生触电事故而采取的一系列措施。
它是电气安全的重要组成部分，也是保障人身及财产安全的必要措施。
本文将就接地保护的基本原理、常见方式以及相关安全知识进行详细介绍，以提高大家对接地保护的认识和应用。
接地保护的基本原理主要涉及到两个方面，一是通过将电气设备的金属外壳与地面相连接，使电气设备的金属外壳与大地形成一个导电通路，以便实现对电气设备的安全保护；二是通过合理设置接地电阻，使电气故障电流能够迅速地流向地面，防止触电事故的发生。
接地保护的常用方式主要有以下几种：1. 设备接地保护：即将设备的金属外壳通过导线与大地进行连接，以实现对设备本身的保护。
设备接地可以通过接地线、接地极、接地螺母等方式来实现，其中接地线是最常见的一种方式。
接地线通常使用黄绿双色导线，其截面积和导体质量要符合规定要求，接地线的长度要限制在合理范围内，以降低接地电阻并确保接地保护的有效性。
2. 系统接地保护：即将电气系统的中性线或零线与地面相连接，以实现对整个电气系统的保护。
系统接地保护的方式主要有TN、TT和IT三种形式，其中TN系统是最常见的一种方式。
TN系统中，T代表“地面”，N代表“中性线”，TN系统将中性线通过合适的接地方式与地面相连，以实现中性线的接地保护。
3. 人身接地保护：即为了防止人体触电而设置的接地保护。
人身接地保护主要通过将人体与大地相连来实现，通过合适的接地装置和设备，将人体带有的故障电流迅速引流至地面，从而保护人身安全。
如涉及到潮湿、易触电的地方，可以使用绝缘鞋、绝缘垫等防止触电设备，以提高人身接地保护的效果。
在进行接地保护的过程中，需要注意以下几点：1. 接地电阻的选择和测量：为了保证接地保护的有效性，接地电阻的选择和测量是非常重要的。
接地电阻代表了接地系统的接地能力，一般要求接地电阻的值不能超过规定的范围。
选择和测量接地电阻时，应参考相关的标准和规范，以确保接地保护的有效性。
