保护接地的概念

重复接地、工作接地、保护接地的概念重复接地就是中性点直接接地的系统中，零干线的一处或多处用金属导线连接接地装置。

低压三相四线制中性点直接接地线路中，施工单位在装置时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。

对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。

零线重复接地能够缩短故障继续时间，降低零线上的压降损耗，减轻相、零线反接的危险性。

中国电工网学习园地。

维护零线发生断路后，当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。

因此零线重复接地在供电网络中具有相当重要的作用，而这一作用却往往被人们忽视了什么叫工作接地?工作接地就是变压器处中性点接地，维护接地是设备金属外壳经接地线接到接地体上，维护接零就是金属外壳接保护零线，重复接地就是维护零线（就是由中性点引出的接到金属外壳零线）隔一段距离接地。

TN-C系统和TN-C-S系统中，为使电路或设备达到运行的要求的接地，如变压器中性点接地。

该接地称为工作接地或配电系统接地。

工作接地的作用是坚持系统电位的稳定性，即减轻低压系统由高压窜入低压系统所发生过电压的危险性。

如没有工作接地则当10kV高压窜入低压时，低压系统的对地电压上升为5800V左右。

当配电网一相故障接地时，工作接地也有抑制电压升高的作用。

如没有工作接地，发生一相接地故障时，中性点对地电压可上升到接近相电压，另两相对地电压可上升到接近线电压。

如有工作接地，由于接地故障电流经工作接地成回路，对地电压的漂移”受到抑制，线电压0.4kV配电网中。

中性点对地电压一般不超过50V另外两相对地电压一般不超过250V什么叫保护接地?维护接地，为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备平安而进行的接地。

所谓维护接地就是将正常情况下不带电，而在绝缘资料损坏后或其他情况下可能带电的电器金属局部（即与带电局部相绝缘的金属结构局部）用导线与接地体可靠连接起来的一种维护接线方式。

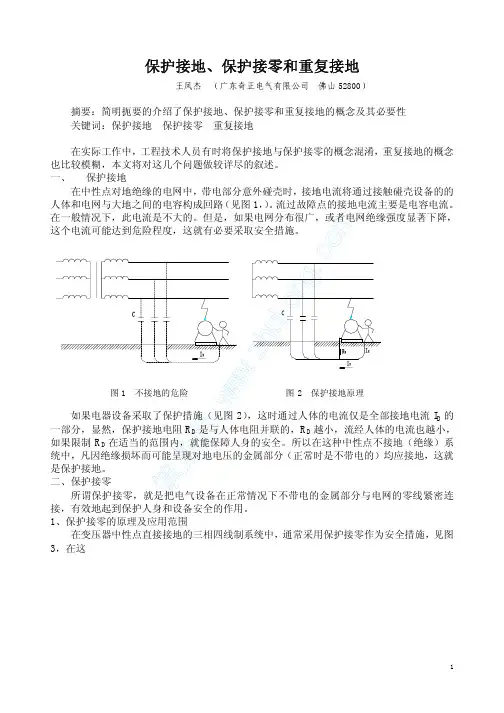

筑龙网ww wom保护接地、保护接零和重复接地王凤杰 （广东奇正电气有限公司 佛山52800）摘要：简明扼要的介绍了保护接地、保护接零和重复接地的概念及其必要性 关键词：保护接地 保护接零 重复接地在实际工作中，工程技术人员有时将保护接地与保护接零的概念混淆，重复接地的概念也比较模糊，本文将对这几个问题做较详尽的叙述。

一、 保护接地在中性点对地绝缘的电网中，带电部分意外碰壳时，接地电流将通过接触碰壳设备的的人体和电网与大地之间的电容构成回路（见图1，）。

流过故障点的接地电流主要是电容电流。

在一般情况下，此电流是不大的。

但是，如果电网分布很广，或者电网绝缘强度显著下降，这个电流可能达到危险程度，这就有必要采取安全措施。

如果电器设备采取了保护措施（见图2），这时通过人体的电流仅是全部接地电流I D 的一部分，显然，保护接地电阻R D 是与人体电阻并联的，R D 越小，流经人体的电流也越小， 如果限制R D 在适当的范围内，就能保障人身的安全。

所以在这种中性点不接地（绝缘）系统中，凡因绝缘损坏而可能呈现对地电压的金属部分（正常时是不带电的）均应接地，这就是保护接地。

二、保护接零所谓保护接零，就是把电气设备在正常情况下不带电的金属部分与电网的零线紧密连接，有效地起到保护人身和设备安全的作用。

1、保护接零的原理及应用范围在变压器中性点直接接地的三相四线制系统中，通常采用保护接零作为安全措施，见图3，在这图1 不接地的危险 图2 保护接地原理w w.z hu l on g.c om种情况下，如果一相带电部分碰连设备外壳，则通过设备外壳形成相线对零线的单相短路。

短路电流总是超出正常工作电流许多倍，能使线路上的保护装置迅速动作，从而使故障部分脱离电源，保障安全。

在380/220伏三相四线制中性点直接接地的电网中，不论环境如何，凡因绝缘损坏而可能呈现对地电压的金属部分，均应接零。

2、重复接地对采用接零保护的电气设备，当其带电部分碰壳时，短路电流经过相线和零线形成回路。

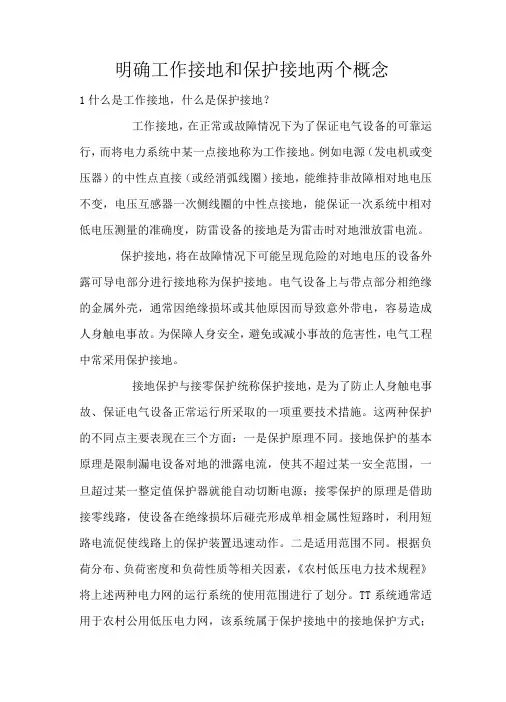

明确工作接地和保护接地两个概念1什么是工作接地，什么是保护接地？工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。

例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。

保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。

电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。

为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。

接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

三是线路结构不同。

接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。

明确工作接地和保护接地两个概念1什么是工作接地，什么是保护接地？工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。

例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。

保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。

电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。

为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。

接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

三是线路结构不同。

接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。

保护接地、保护接零、重复接地、工作接地保护接地、保护接零、重复接地、工作接地接地概念一、种类1、防雷接地为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

2、交流工作接地将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

3、安全保护接地安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。

4、直流接地为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

5、屏蔽接地与防静电接地为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

6、功率接地系统电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地二、要求1、独立的防雷保护接地电阻应小于等于 10 欧；2、独立的安全保护接地电阻应小于等于 4 欧；3、独立的交流工作接地电阻应小于等于 4 欧；4、独立的直流工作接地电阻应小于等于 4 欧；5、防静电接地电阻一般要求小于等于 100 欧。

三、智能大厦接地系统的设计1、防雷接地系统接地体一般利用智能大厦桩基，桩基上端钢筋通过承台面钢筋连在一起；防雷接地系统引下线一般利用柱子内钢筋；防雷接闪器用避雷带和避雷针结合的方式，智能大厦 30 米及以上，每三层利用圈梁钢筋与柱筋连在一起构成均压环；接地电阻要求小于 1 欧姆。

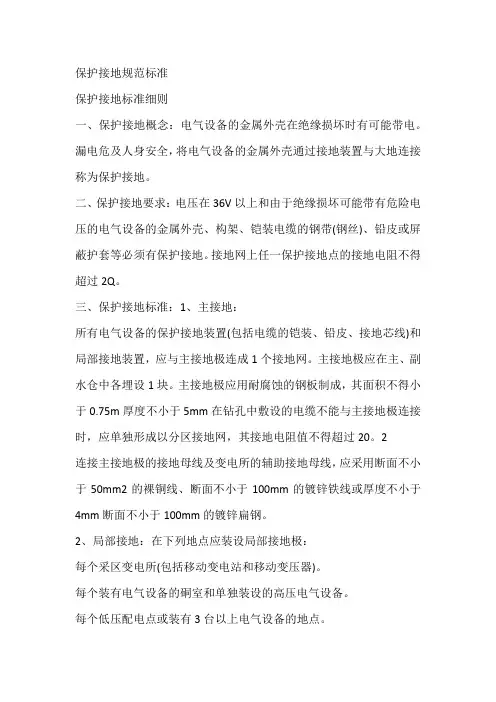

保护接地规范标准保护接地标准细则一、保护接地概念：电气设备的金属外壳在绝缘损坏时有可能带电。

漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。

二、保护接地要求：电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带(钢丝)、铅皮或屏蔽护套等必须有保护接地。

接地网上任一保护接地点的接地电阻不得超过2Q。

三、保护接地标准：1、主接地：所有电气设备的保护接地装置(包括电缆的铠装、铅皮、接地芯线)和局部接地装置，应与主接地极连成1个接地网。

主接地极应在主、副水仓中各埋设1块。

主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m厚度不小于5mm在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过20。

2连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm的镀锌铁线或厚度不小于4mm断面不小于100mm的镀锌扁钢。

2、局部接地：在下列地点应装设局部接地极：每个采区变电所(包括移动变电站和移动变压器)。

每个装有电气设备的硐室和单独装设的高压电气设备。

每个低压配电点或装有3台以上电气设备的地点。

无低压配电点的采煤工作面的机巷、回风巷、集中运输巷(胶带运输巷)以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。

连接动力铠装电缆的每个接线盒以及高压电缆连接装置。

要求:埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。

埋设在其它地点的局部接地极，可采用镀锌铁管。

铁管直径不得小于35mm长度不得小于1.5m。

管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面(偏差不大于15o),并必须埋设于潮湿的地方。

如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm勺镀锌铁管。

每根管子上至少要钻10个直径不小于5mn的透眼，两根铁管均垂直于地面(偏差不大15o)，并必须理设于潮湿的地方，两管之间相距5m以上。

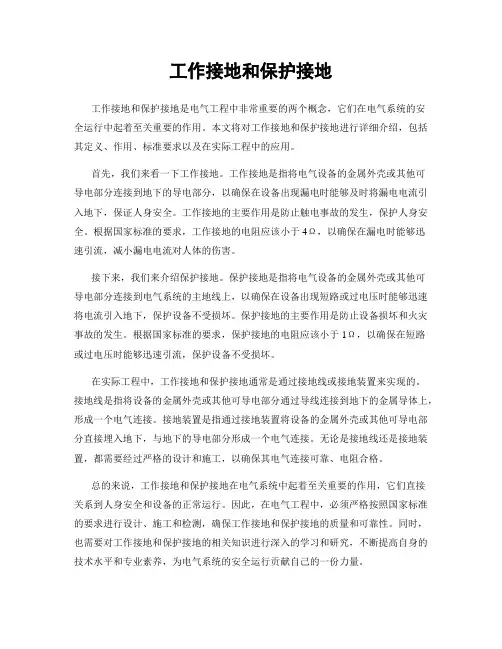

工作接地和保护接地工作接地和保护接地是电气工程中非常重要的两个概念，它们在电气系统的安全运行中起着至关重要的作用。

本文将对工作接地和保护接地进行详细介绍，包括其定义、作用、标准要求以及在实际工程中的应用。

首先，我们来看一下工作接地。

工作接地是指将电气设备的金属外壳或其他可导电部分连接到地下的导电部分，以确保在设备出现漏电时能够及时将漏电电流引入地下，保证人身安全。

工作接地的主要作用是防止触电事故的发生，保护人身安全。

根据国家标准的要求，工作接地的电阻应该小于4Ω，以确保在漏电时能够迅速引流，减小漏电电流对人体的伤害。

接下来，我们来介绍保护接地。

保护接地是指将电气设备的金属外壳或其他可导电部分连接到电气系统的主地线上，以确保在设备出现短路或过电压时能够迅速将电流引入地下，保护设备不受损坏。

保护接地的主要作用是防止设备损坏和火灾事故的发生。

根据国家标准的要求，保护接地的电阻应该小于1Ω，以确保在短路或过电压时能够迅速引流，保护设备不受损坏。

在实际工程中，工作接地和保护接地通常是通过接地线或接地装置来实现的。

接地线是指将设备的金属外壳或其他可导电部分通过导线连接到地下的金属导体上，形成一个电气连接。

接地装置是指通过接地装置将设备的金属外壳或其他可导电部分直接埋入地下，与地下的导电部分形成一个电气连接。

无论是接地线还是接地装置，都需要经过严格的设计和施工，以确保其电气连接可靠、电阻合格。

总的来说，工作接地和保护接地在电气系统中起着至关重要的作用，它们直接关系到人身安全和设备的正常运行。

因此，在电气工程中，必须严格按照国家标准的要求进行设计、施工和检测，确保工作接地和保护接地的质量和可靠性。

同时，也需要对工作接地和保护接地的相关知识进行深入的学习和研究，不断提高自身的技术水平和专业素养，为电气系统的安全运行贡献自己的一份力量。

保护接地的名词解释保护接地的名词解释及其重要性随着科技的发展和电子设备的普及，人们对电力供应和电气安全的要求越来越高。

其中一个重要的概念便是保护接地。

本文将对保护接地这一名词进行解释，并探讨其在电气安全中的重要性。

保护接地是一种电气安全措施，旨在保护人们和设备免受电击的伤害。

它的基本原理是将电气系统的金属部分或设备与地面之间建立连通关系，以确保电流能够安全地流向地。

具体而言，保护接地在电气系统中引入了接地线路，以提供一条低电阻的路径，将任何可能出现的故障电流通过地线导回地面。

这种措施有效地降低了电气设备的电压，并减少了触电的危险。

在电气系统中，保护接地具有以下几个重要的作用：1. 保护人身安全：通过接地线路将电流导向地面，减少了触电的危险。

一旦存在漏电或其他故障情况，电流将通过接地线路导向地面，而不是穿过人体造成触电事故。

这对于人们在日常生活中使用电气设备至关重要。

2. 保护设备安全：保护接地不仅可以保护人们的安全，也能保护设备本身的安全。

电气设备通常都与地面之间通过金属外壳或其他导电部件相连。

一旦设备出现电气故障，接地线路会帮助将故障电流导回地面，减少对设备的损坏。

3. 平衡电压和电流：在电气系统中，保护接地有助于平衡电压和电流，并提供一条低阻抗路径，以保持电势差的稳定。

这种平衡是非常重要的，它可以防止电气设备过载或短路，从而保护整个电气系统的稳定性。

为了实现有效的保护接地，需要遵循一些相关的标准和规范。

例如，在建筑物中，接地系统需要符合建筑规范，并严格按照设计要求执行。

接地线路的选择、敷设和连接等方面都需要按照相关的电气标准进行操作。

此外，定期的检测和维护也是确保保护接地有效性的关键。

接地系统的电阻和导通性需要定期检测，以确保其满足电气安全要求。

对于一些具有特殊要求的场所，如医院、实验室等，还需要进行定期的专业测试和维护。

总结起来，保护接地是保障电气安全的重要措施。

通过建立接地线路，将电流导向地面，可以有效减少触电事故的发生，并保护电气设备的安全。

关于接地概念一、种类1、防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

2、交流工作接地将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N线）接地。

N线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

3、安全保护接地安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。

4、直流接地为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

5、屏蔽接地与防静电接地为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

6、功率接地系统电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地二、要求1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。

三、智能大厦接地系统的设计1、防雷接地系统接地体一般利用智能大厦桩基，桩基上端钢筋通过承台面钢筋连在一起；防雷接地系统引下线一般利用柱子内钢筋；防雷接闪器用避雷带和避雷针结合的方式，智能大厦30米及以上，每三层利用圈梁钢筋与柱筋连在一起构成均压环；接地电阻要求小于1欧姆。
