光的折射本节知识学习的重点是光的折射规律，难点是正确确定折射角、入射角，根据两角的大小关系判断介质的种类，以及用光的折射规律解释一些生活现象。
中考命题多以光的折射现象辨析、光的折射规律计算为主。
近年来，各地中考对光的折射作图的考查呈上升趋势，题型以选择题、填空题、作图题为主。
一、光的折射1．光的折射的概念光从一种物质斜射人另-一种物质时，传播方向通常会发生偏折，这种现象叫做光的折射。
2．基本概念一点：人射点O，人射光线与界面的交点；两角：人射角，人射光线与法线的夹角；折射角，折射光线与法线的夹角；三线：人射光线，折射光线，法线（通过人射点与界面垂直的直线）。
3．深化理解从“发生条件”“传播方向”和“传播速度”三个方面理解光的折射现象：a．光发生折射的条件是光从一种物质斜射入另一种物质。
b．当光从一种物质斜射入另一种物质中时，在两种物质的分界面上，光的传播方向通常会发生偏折。
光垂直射到两种物质的分界面上时，光的传播方向不变。
3．光从一种物质射入另一种物质，光的传播速度会发生改变。
二、探究光的折射定律1．实验器材：激光手电筒，水槽，水，可转折光屏，玻璃砖2．实验步骤及分析：（图甲所示）a．观察折射光线、法线与入射光线之间的位置关系(折射光线、入射光线与法线在同平面内；折射光线和入射光线分别位于法线的两侧) 。
b．比较折射角与入射角的大小(折射角小于入射角) 。
c．改变入射角的大小，观察折射角的变化情况(折射角随着入射角的改变而改变，入射角增大时，折射角也增大；入射角减小时，折射角也减小)。
d．换用玻璃砖代替水槽，将上面的实验过程重复次(得到的实验现象与在水中的实验现象相同)e．如果让光逆着折射光线OB的方向从水或玻璃射入空气中，可以看到，射入空气中的折射光线也逆着入射光线AO的方向射出，此时的入射角α' =γ，折射角γ' =α，如图乙所示，也就是说，在折射时光路是可逆的，这时折射角(γ' )大于入射角(α' )。
2023年3月25日初中物理作业学校:___________姓名：___________班级：___________考号：___________一、作图题1．（2022·江苏盐城·统考中考真题）在图中画出入射光线对应的折射光线。
2．（2022·四川宜宾·统考中考真题）如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O点，发生了反射和折射，请在图中画出反射光线和折射光线。
3．（2019·广东·中考真题）如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。
4．（2022·山东滨州·统考中考真题）一条光线从水中斜射入空气中时，其反射光线如图所示。
请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。
5．（2022·广西河池·统考中考真题）如图所示，请完成光线通过透镜后的光路。
6．（2022·广西玉林·统考中考真题）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入射光线经他的晶状体折射后对应的光线。
7．（2022·辽宁鞍山·统考中考真题）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。
一束与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。
请画出：（1）经过凸透镜的折射光线；（2）进入水中的折射光线；（3）经平面镜后的反射光线。
8．（2022·贵州毕节·统考中考真题）如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。
9．（2022·湖北恩施·统考中考真题）请在图中完成光路图。
10．（2022·辽宁本溪·统考中考真题）用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。
专题12 光学作图（二）光的折射、透镜（原卷版）--2021-2022学年八年级物理上同步培优对点练（人教版）一、光的折射作图1.在图中画出入射光线AO对应的折射光线大概位置。
2.如图，一束光射入水中，在水底形成光斑。
请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。
3.如图，OB是一束从水中射到空气后的折射光线，请在图中画出其入射光线的大致位置、对应的反射光线，标出折射角的度数。
4.按要求作图：(1)如图甲所示，一条光线沿半径方向射向半圆柱体玻璃砖，请作出它在圆弧面上的折射光线和底面上的反射光线和折射光线。
(2)如图乙所示，一条光线射向半圆形玻璃砖(O为圆心)，根据光的折射规律画出这条光束经过两个界面折射的大致光路图。
5.如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃砖和离开玻璃砖后的光线。
6.如图所示，有一束入射光，由空气斜射入玻璃中，在界面处同时发生反射现象和折射现象，在图中画出空气与玻璃的分界面MM′和法线NN′，并标出入射光线、反射光线和折射光线。
7.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
如图所示，一只青蛙在井底(井中有水)中央，请用光路图作出井底之蛙“观天”的最大范围。
7.如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C 点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线．8.如图甲所示为一种半潜式游艇，其下半部分可潜至水面以下，游客可通过透明玻璃窗观赏海底世界，图乙为某半潜式游艇在水下的部分的示意图，请在图乙中作出游客眼睛在A处透过左侧窗户观赏小鱼B的光路图。
(B′为看到的小鱼的像)9.将一平面镜斜放在装有一定量水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线进入水中的光线和入射到平面镜后的反射光线。
10.如图所示，在一个水槽中倾斜放置一平面镜，水面上A处有一光源，其发出的一束光经平面镜反射后恰好从水面上的B点射出，请作出该过程的光路图。

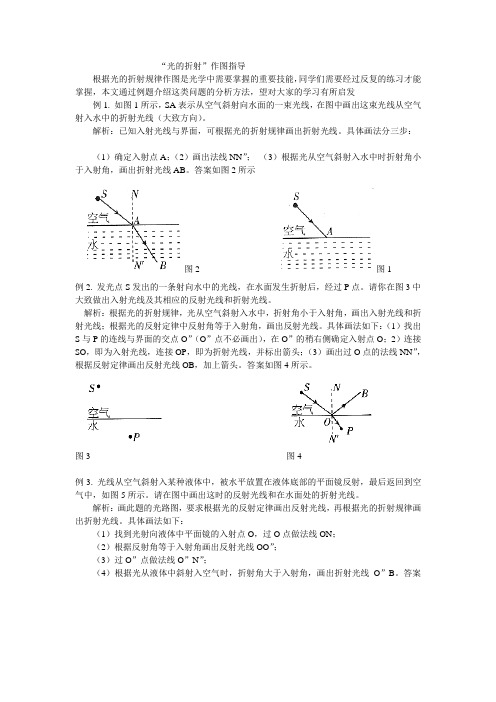

“光的折射”作图指导根据光的折射规律作图是光学中需要掌握的重要技能，同学们需要经过反复的练习才能掌握，本文通过例题介绍这类问题的分析方法，望对大家的学习有所启发例1. 如图1所示，SA表示从空气斜射向水面的一束光线，在图中画出这束光线从空气射入水中的折射光线（大致方向）。
解析：已知入射光线与界面，可根据光的折射规律画出折射光线。
具体画法分三步：（1）确定入射点A；（2）画出法线NN”；（3）根据光从空气斜射入水中时折射角小于入射角，画出折射光线AB。
答案如图2所示图2 图1例2. 发光点S发出的一条射向水中的光线，在水面发生折射后，经过P点。
请你在图3中大致做出入射光线及其相应的反射光线和折射光线。
解析：根据光的折射规律，光从空气斜射入水中，折射角小于入射角，画出入射光线和折射光线；根据光的反射定律中反射角等于入射角，画出反射光线。
具体画法如下：（1）找出S与P的连线与界面的交点O”（O”点不必画出），在O”的稍右侧确定入射点O；2）连接SO，即为入射光线，连接OP，即为折射光线，并标出箭头；（3）画出过O点的法线NN”，根据反射定律画出反射光线OB，加上箭头。
答案如图4所示。
图3 图4例3. 光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图5所示。
请在图中画出这时的反射光线和在水面处的折射光线。
解析：画此题的光路图，要求根据光的反射定律画出反射光线，再根据光的折射规律画出折射光线。
具体画法如下：（1）找到光射向液体中平面镜的入射点O，过O点做法线ON；（2）根据反射角等于入射角画出反射光线OO”；（3）过O”点做法线O”N”；（4）根据光从液体中斜射入空气时，折射角大于入射角，画出折射光线O”B。
答案图5。
图6点评：此类试题主要是考查同学们综合运用光学知识的能力。
解答这样的习题时要注意三点：（1）分清光的反射与折射现象；（2）分清实线与虚线；（3）分清三个不同的角（入射角、反射角与折射角）及它们的大小关系。
《光的折射》PPT课件•光的折射现象与定律•光的折射在生活中的应用•光的折射在自然界中的表现•光的折射在科学技术领域应用目录•实验探究：观察和分析光的折射现象01光的折射现象与定律折射现象及其实例折射现象折射实例折射定律及其内容入射角和折射角的正弦之比等于两种介质的折射率之比。
折射率与折射角关系折射率定义折射率与折射角关系当光从折射率较大的介质射向折射率较小的介质时，折射角大于入射角；反之，折射角小于入射角。
输入标题02010403全反射现象与条件02光的折射在生活中的应用眼镜矫正视力原理近视眼镜远视眼镜显微镜成像原理物镜01目镜02最终成像03望远镜观测天体方法物镜成倒立、缩小的实像，相当于照相机。
目镜成正立、放大的虚像，相当于放大镜。
最终成像倒立、放大的虚像。
其他生活应用举例池水变浅由于光的折射，池底看起来比实际位置高。
插入水中的筷子弯折由于光的折射，筷子在水中部分看起来向上弯折。
海市蜃楼由于光的折射和全反射，远处的景物在空中形成虚像。
03光的折射在自然界中的表现海市蜃楼形成原因光线在水滴内发生一次或多次反射，不同波长的光折射率不同，导致色散。
彩虹色彩分布从外到内依次为红、橙、黄、绿、蓝、靛、紫。
彩虹是阳光穿过水滴时发生折射、反射和色散的结果。
彩虹产生条件及色彩分布日出日落时，阳光斜射，光线在大气层中传播路径增长。
大气层对光线的折射作用使得太阳看起来在地平线附近。
随着太阳位置的变化，折射角度发生变化，导致阳光颜色呈现红橙色调。
日出日落时阳光传播路径变化其他自然现象解析水中倒影星光闪烁光线在水面上发生反射和折射，形成水中倒影。
雾中的灯光04光的折射在科学技术领域应用光纤通信原理及优点光纤通信原理光纤通信优点激光束在介质中传播特性激光束的传播特性激光具有高亮度、高方向性、高单色性和高相干性等特点。
在介质中传播时，激光束会受到折射、反射、散射和吸收等影响。
激光在介质中的折射当激光束从一种介质斜射入另一种介质时，传播方向会发生偏折，遵循折射定律。
平面镜成像：为了研究平面镜成像的规律，小明将玻璃板竖直放在水平桌面的1
一张大白纸上，在离他左10cm处放一点燃的蜡烛，再拿一支没有点燃的同样的2
蜡烛，在镜子右侧移动，直到看上去它跟点燃的蜡烛的像（重合），记下刚3
才的位置，用刻度尺测得此时蜡烛的位置距平面镜的距离为（10 ）cm。
这说4
明平面镜成像时，像，物到平面镜的距离（相等）。
若将未点燃的蜡烛换成5
一个光屏，无论怎样移动，在光屏上都（没有）像。
这说明了平面镜呈的像是6
（虚）像。
上述实验过程中采用的物理学中研究的方法是（对比法）。
7
8
9
光的折射作图时,这个比较好作,因为折射角与入射角之间只是一个定性的大10
小关系,没有定量的大小关系.一般的说来,介质不外乎是水,空气,玻璃,或者是11
冰块.我们把冰块也当作是玻璃.所以介质我们就认为只有三种:空气,水,玻璃.
12
记住这一点:光线在这三种介质里的角,依次要小,不管是入射角还是折射角.
13
1.光线从空气斜射入水中,折射角小于入射角.或者光线从水中斜射入14
空气中,折射角大于入射角;
15
2.光线从空气斜射入玻璃中,折射角小于入射角.或者光线从玻璃中斜16
射入空气中,折射角大于入射角;
17
3.光线从水斜射入玻璃中,折射角小于入射角.或者光线从玻璃中斜射18
入水中,折射角大于入射角;
19
①折射光线、入射光线和法线在同一平面上（三线共面）；
20
21
②折射光线与入射光线分居法线两侧；
22
23
③（光线从空气斜射水中）折射角小于入射角，折射光线向法线偏折。
24
④光线垂直射入水面时，传播方向不改变。
25
⑤光从水或其它透明介质斜射入空气中，折射角大于入射角。
26
⑥入射角增大时，折射角也随着增大。
光的折射中光路可逆。
27
实像与虚像
28
小孔成像，像是有光线投射到光屏上形成的。
29
——投影仪投射到银幕上的像。
30
——电影院放映机投射到银幕的像。
31
——树林里地面上圆形的小光斑就是太阳的像。
32
平面镜成的像是不是有实际光线会聚而成的呢？
33
—不是的，平面镜的背面有一层漆，光线是不能透射过去的。
34
[小结] 好！由实际光线会聚而成的，能够用光屏接收到的像，我们叫它实像，35
而平面镜成的像是光屏接收不到的，不是真实光线相交而成的像，所以叫作虚像36
平面镜成像作图题
37
1
38
2
39
40
41
图（1）
42
43
图（2）
44
3、作出光源AB在平面镜中所成的像
4、根据物体AB及其像作出平面镜45
的位置 46
47
48
49
50
51
5、作出点光源S 通过平面镜照亮A 点的光路；
52
53
54
55 56
图（5） 图（6）
57 6、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光58 路补充完整；
59 7
S 及其像点S '，并把光路补充完整；
60
61
62
63
64 图（7）
图（8）
65 8、如图（8），画出反射光线，标出反射角的大小，并大致画出折射光线； 66
67
9、完成光通过玻璃的大致光路。
68
69
70 S A
S A S '空气
71
72
73
74
9、如图所示，一块平面镜放在装有水的水槽中，
75
一束光线垂直射到水面，画出这束光线在水中行进最
76
后射出水面的光路图
77
78
79
80
筷子的折射角度大。
因为我们看到的是筷子的虚像。
光经过弯折传递到我们眼81
中，但是大脑在处理视觉信息时，却是按照光沿直线传播的规则进行的。
通过画82
光路图我们知道，沿视线方向直线延长得到的虚像位置在实物的上方。
由此可以83
解释筷子插入水中向上弯折的现象。
84
看图片吧。
光线的折射和筷子的折射都有了。
QA、QB为视线方向的直线延长，85
Q点为虚像点；PA、PB为光线实际传播路线。
86
87
88
在空的杯子里放一枚硬币，然后往杯子里倒水，从上面斜着看，随着杯中水面89
的升高，看起来硬币上浮
90
91
2筷子在水下面的部分发出的光在水面发生了折射，我们顺着光的反向延长
92
线，看到筷子发生了弯折。
由前面学习的知识可知，我们看到的实际上是筷子在93
水中的部分所成的虚像。
94
95
3碗底发出的光在水面发生了折射，我们顺着光的反向延长线，感到物体的位96
置比实际位置高一些。
97
98
4由于光的折射，池水看起来比实际的浅。
所以，当你站在岸边，看着清澈见99
底、深度不过齐腰的水时，千万不要贸然下去，以免因为对水深估计不足，发生100
危险
101
102
103
104
105
