八年级《光的直线传播--光的反射光的折射》作图专题训练

专题6光的直线传播、反射和折射作图母题学大招1 光的直线传播作图1[2023 河南新乡期末]如图所示，AB 是箭头状光源，不透明的墙壁 C 处有一小孔。

请画出光源AB在光屏M N上所成的像A'B'。

子题练变式光源位置的确定2[2024河北唐山期中，中]如图所示，路灯下站着甲、乙两人，地上留下了他们的影子(水平实线)，通过作图确定路灯S的位置。

母题学大招2 光的反射作图3[2024河北廊坊期末]如图，一束光线射向平面镜，与镜面成35°角，请完成反射光路图，并标出反射角大小。

c子题练变式已知反射光线画入射光线4[2023 河南开封质检]如图所示，根据给出的反射光线 OB 画出入射光线 AO，并标出入射角的大小。

子题练变式画多次反射光线5[2023山东枣庄中考]自行车尾灯可有效避免发生夜间交通事故，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S₁，请在图中画出经过S₁、S₂两个平面镜反射后的光路图。

子题练变式已知反射光线和入射光线，确定反射面2024辽宁丹东质检，中]依据图中给出的反射光线和入射光线，确定平面镜的位置。

母题学大招3 平面镜成像作图7[2024陕西西安期末，中]如图所示，请在图中作出物体ABC 在平面镜中所成的像 A'B'C'。

(保留作图痕迹)子题练变式已知像的位置，确定物体的位置[中]如图所示，A'B'是物体AB 在平面镜中的像，请你在平面镜前作出物体AB。

专题6 光的直线传播、反射和折射作图刷难关大招解读|光的直线传播作图①光在同种均匀介质中沿直线传播。

②从光源出发，用一条带箭头的直线表示光传播的径迹和方向。

1.如图所示2.如图所示大招解读|光的反射作图①光的反射定律：三线共面(入射光线、反射光线、法线在同一平面内)，两线分居(入射光线、反射光线分居法线两侧)，两角相等(反射角等于入射角)。

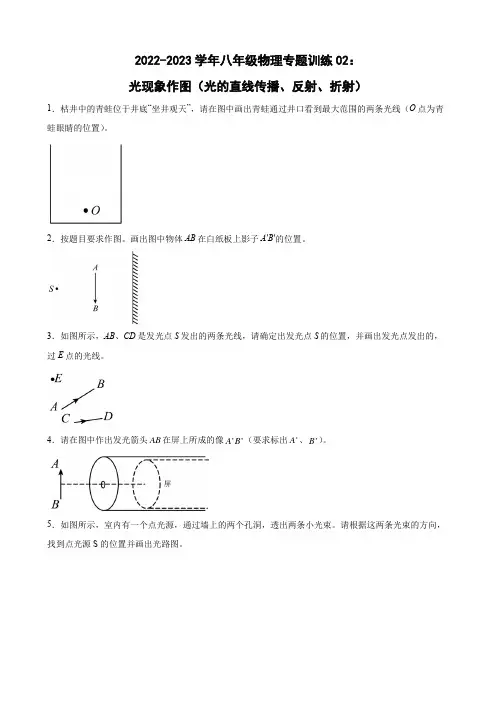

2022-2023学年八年级物理专题训练02：光现象作图（光的直线传播、反射、折射）1．枯井中的青蛙位于井底“坐井观天”，请在图中画出青蛙通过井口看到最大范围的两条光线（O点为青蛙眼睛的位置）。

2．按题目要求作图。

画出图中物体AB在白纸板上影子A′B′的位置。

3．如图所示，AB、CD是发光点S发出的两条光线，请确定出发光点S的位置，并画出发光点发出的，过E点的光线。

4．请在图中作出发光箭头AB在屏上所成的像''A B（要求标出'A、'B）。

5．如图所示，室内有一个点光源，通过墙上的两个孔洞，透出两条小光束。

请根据这两条光束的方向，找到点光源S的位置并画出光路图。

6．如图所示，S是一个发光的小灯泡，PQ为不透光的挡板，试作出挡板右侧发光灯泡能照亮的范围。

7．在图中根据给出的反射光线OB 画出入射光线AO，并标出入射角及其度数。

8．如图所示，两平面镜相互垂直。

请根据光的反射定律，画出经过平面镜后的反射光线，并标出第二次反射后反射角的大小。

9．如图所示，三条互相平行的光线入射到凹凸不平的物体表面。

上时反射光线不平行，这就是漫反射，请画出第1条光线的反射光路图。

10．如图所示，小明利用一块平面镜使此时的太阳光射入隧道内。

请你完成光路图。

11．根据图中给出的入射光线，画出对应的反射光线，并标出反射角及其大小。

12．根据平面镜成像特点，在图中画出物体AB 在平面镜MN 中所成的像A’B’。

13．小新和妈妈去逛超市时，通过转角处的平面镜看到了货架后的商品。

请在图中作出位于P点的小新通过平面镜看到货架后商品A的光路图。

14．按要求作图（请保留作图痕迹）。

如图所示，水池的侧壁上安装了一盏小射灯A，站在水池旁边的小杰（眼睛在C点）看到小射灯的像在水中B点的位置。

请你画出水面的位置和A发出的一条光线经过水面反射后进入小杰眼睛（即图中的C 点）的光路图；15．一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC的大致方向。

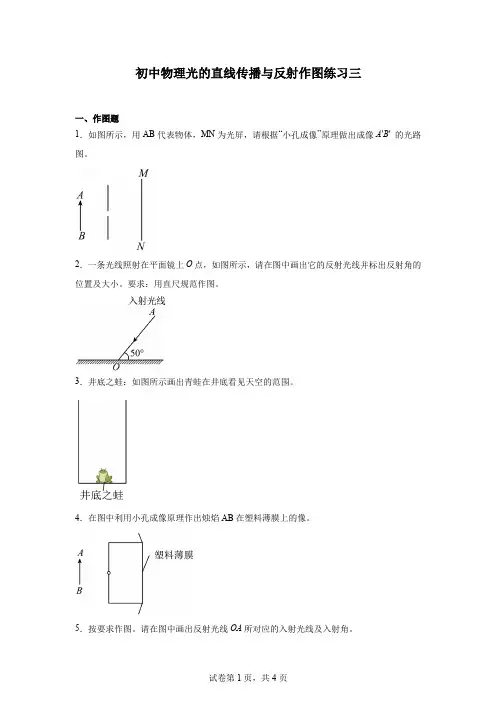

初中物理光的直线传播与反射作图练习三一、作图题1．如图所示，用AB代表物体，MN为光屏，请根据“小孔成像”原理做出成像A′B′ 的光路图。

2．一条光线照射在平面镜上O点，如图所示，请在图中画出它的反射光线并标出反射角的位置及大小。

要求：用直尺规范作图。

3．井底之蛙：如图所示画出青蛙在井底看见天空的范围。

4．在图中利用小孔成像原理作出烛焰AB在塑料薄膜上的像。

5．按要求作图。

请在图中画出反射光线OA所对应的入射光线及入射角。

6．一束光线与镜面成48°角射在平面镜上如图，画出反射光线并标出反射角的大小。

7．根据图中给出的反射光线OB，画出对应的入射光线AO，并标出入射角及其大小。

8．OA是一条反射光线。

请在图中作出OA的入射光线，并标出入射角的度数。

9．如图所示，两块平面镜相交成60°，一束光线AO射到平面镜MP上，光线经两平面镜反射后与AO重合，但方向相反。

画出光路图，并求AO与平面镜MP的夹角 是多大？10．在下图中，根据光的反射定律画出反射光线。

11．请将图中的光的反射光路图补充完整，并标出反射角的大小。

12．如图所示，当入射光线与平面镜的夹角为30°时，请在图中画出反射光线的光路图，并在图中标出反射角及其大小（要保留作图痕迹）。

13．请在甲、乙两图中画出各种情况的反射光线。

14．有人设想在太空放置一面巨大的平面镜，在夜间把太阳光反射到地面，为城市和野外活动提供照明。

如图所示，要使太阳光经平面镜反射后能照亮地球背面的B点，应如何放置平面镜？请在图中A处画出平面镜。

15．请在图中画出反射光线OB的入射光线AO。

16．如图是平面镜，请将光线补充完整。

17．请在图中画出反射光线，并标出入射角和反射角的大小。

18．一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

（按要求完成图）19．在图中，根据光的反射定律画出反射光线。

20．如图所示，地面上是小明和小亮在同一灯光下的影子，请你通过做光路图确定灯泡S 的位置。

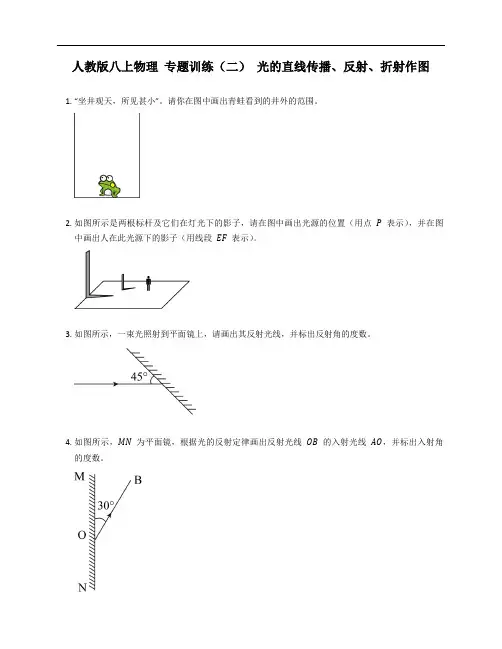

人教版八上物理专题训练（二）光的直线传播、反射、折射作图1.“坐井观天，所见甚小”。

请你在图中画出青蛙看到的井外的范围。

2.如图所示是两根标杆及它们在灯光下的影子，请在图中画出光源的位置（用点P表示），并在图中画出人在此光源下的影子（用线段EF表示）。

3.如图所示，一束光照射到平面镜上，请画出其反射光线，并标出反射角的度数。

4.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

5.如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

6.如图所示，两块平面镜成90∘放置，画出图示光线经两次反射的光路图。

（保留作图痕迹）7.如图所示，一束光与水平方向成60∘角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

8.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

9.如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）。

10.请在图中画出三角形ABC在平面镜MN中所成的像。

11.如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像Sʹ的位置，并画出由S点发出，经平面镜反射后通过P点的光线。

12.如图所示，请你利用平面镜成像的知识画出点光源S发出的两条光线经平面镜反射后的反射光线。

13.如图所示，AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线，请在图中作出点光源S。

（保留作图痕迹）14.如图所示，检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

15.如图所示，一束光从水中斜射向空气，请画出折射光线的大致位置。

16.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线。

八年级物理《光现象》作图专项训练（全国通用后附答案）一、光的直线传播1、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。

图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像A B''，并标明两条光线的传播方向。

2、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

3、如图，小明站在路灯下，请画出小明在地面上形成影子的光路，并用线段AB标出影子的范围。

二、光的反射4、一束光照射到平面镜上，如图所示。

请在图中画出反射光线并标出反射角的度数。

5、自行车尾灯的反光原理如图所示.请完成反射光路，并标出反射角度数.6、太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。

三、平面镜成像7、如图，请利用光的反射原理画出A点的像A'。

8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A B''。

9、为打造“蓝天碧水”“宜居宜业”的城市环境，聊城市连续两年推出“公交惠民”活动，受到了水城百姓的广泛赞誉。

为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。

请在图乙中画出A处司机看到B处乘客的光路图。

10、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。

姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。

11、如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域.四、光的折射12、如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。

13、作出图中的折射光线。

14、小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

1光学作图专题训练1一、光的直线传播1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB 的像A 1B 1。

2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。

3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹） 二、平面镜成像4、在图中作出物体在平面镜中的像。

5、如图，有一三角形物体ABC ，请作出其在平面镜中的像。

6、如图所示，光线A 、B 为光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。

7、如图所示，B 为一个发光点，A 为平面镜前的某一点，试画出由B 发出的光线被平面镜反射后，经过A 点的光路图。

8、如图所示的a ，b 是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线．9、如图所示，S ´是点光源S 在平面镜中的像，E 是眼睛的位置，画出从S 发出经平面镜反射后过E 点的反射光线。

10、如图所示，S 是一个发光点，S ’是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。

11、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B 点的光线经过平面镜后进入人眼A 点的光路图。

12、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。

三、光的反射定律13、在图中画出入射光线AO 的反射光线OB ，并标出反射角的大小第1题 第2题 第3题 第4题 第5题 第6题 第7题 第8题 第9题第10题 第11题 第12题2S 1S B A · ·S ´· S E214、如图所示，两条光线是由同一光源S 发出经平面镜反射后形成的，请根据光的反射定律确定光源S 的位置并完成光路图．15、图中光线经平面镜反射后改变了方向，请画出平面镜的位置，标出法线和入射角。

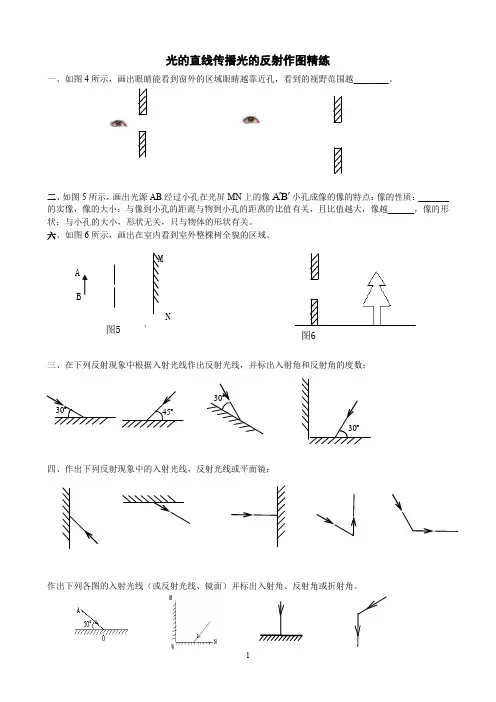

光的直线传播光的反射作图精练
一、如图4所示，画出眼睛能看到窗外的区域眼睛越靠近孔，看到的视野范围越________。

二、如图5所示，画出光源AB 经过小孔在光屏MN 上的像B A ''小孔成像的像的特点：像的性质：_______的实像，像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越______，像的形状：与小孔的大小，形状无关，只与物体的形状有关。

六、如图6所示，画出在室内看到室外整棵树全貌的区域。

三、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；
四、作出下列反射现象中的入射光线，反射光线或平面镜；
作出下列各图的入射光线（或反射光线、镜面）并标出入射角、反射角或折射角。

M N
A B 图
5
图6
五、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；
六、两块平面镜相互成︒60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。

七、作出点光源S 通过平面镜照亮A 点的光路；
、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整；
四、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整；
S
A S
A
S A S
'。

《光的直线传播、光的反射》作图专题训练范围。

（1）“井底之蛙”常用来形容“目光短浅”。

如图所示，画出井底之蛙的视野的大致1.．．夹角放置，完成光路图。

17.（）如图所示，两块平面镜成45o 范围）（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。

（用阴影线表示人所在的当汽车头灯的光照射到汽车前方自行车的尾灯时可以对2 （）自行车尾灯的结构如图所示。

夜晚，司机起到明显的警示作用。

试完成图中一条光线的光路图。

．．．．1）画出如图所示的小孔成像的光行进的径迹。

（2.．．B′的光路图。

′在光屏，请画出）如图所示，小孔前有一物体（2ABABMN上所成的像A的平面镜，并将光路补充完整。

1）请在图中虚线方框内画出适当个数（8.．．．． 3. 完成下列反射光路图。

）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易29.（潜望镜。

一束光水平射入潜望镜进口，画出它经过潜望镜的光路。

《平面镜成像》作图专题训练反射后能照亮镜前多大范围。

11.（）作出图中点光源S发出的光被平面镜MN（2）作图说明图中人眼在平面镜前A点通过平面镜MN能看到外界多大范围。

4.（（标明镜面与水平方向夹角的度数）1）画出图中平面镜的位置。

M M角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的30o）要想使与水平方向成（2SAA B 位置。

（标明镜面与水平方向夹角的度数）A图中已标示了入射3小明同学借助平面镜反射灯光找到了乒乓球。

）小明的乒乓球掉到沙发下，（N N B光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

A′B′。

2. 如图所示，平面镜前有一物体AB，作出AB在镜中成的像。

C′ABC 3. 如图所示，作出物体在平面镜中成的像A′B′A A BCB C 5. 完成下列反射光路图。

4.（1）如图所示，S′是发光点S在平面镜中所成的像，请在图中再画出任意一条入射光线）如图所示，两块平面镜平行相对放置，完成光路图。

专题复习——《光的直线传播》和《光的反射》作图题类型一、点光源和它发出的至少两条光线例、室内一盏电灯通过墙上的两个小孔A、B，射出两条细小光束（1）请根据室内电灯的位置确定光束的方向。

（2）请根据光束的方向确定室内电灯的位置。

类型二、小孔成像例、画出小孔所成的像类型三、视线范围例1、画出图中井中青蛙所能看到的范围例2、AB为窗的一边，CD为窗外的物体。

（1）请在甲图中作为在室内能看见物体的C端的范围；（2）请在乙图中作出在室内能看到CD整个物体的范围；类型四、光反射——已知反射面和入射光线或反射光线，画出反射光线或入射光线，并标出入射角和反射角，读出角度例1、根据反射光线画出入射光线，并标出入射角∠α，反射角∠β。

入射角=_______ 反射角=______ 反射光线和入射反射角_______光线的夹角=_________例2、根据入射光线画出反射光线，并标出入射角∠1，反射角∠2。

反射角=______ 反射角=_______ 反射角=_______ 反射角=____入射角=______ 入射角=_______ 入射角=_______ 入射角=____类型四、光反射——已知入射光线和反射光线，画出法线并标出入射角和反射角，读出角度例、根据入射光线和反射光线的夹角，画出平面镜，标出入射角和反射角（1）类型六、平面镜旋转例、作图并计算：入射光线位置不变,若把平面镜转过100,则反射光线转过多少度？类型七、画出相应光学元件例、已知一束光的一条光线a的传播光路，请根据光的反射定律作出另一条光线b的传播光路，并在虚线框中画出相应的光学元件。

类型五、综合例1、如图A,从点光源S发出的一束光射到平面镜上,通过作图说明反射后的光线是会聚的还是发散的。

例2、在图B中作出法线和反射光线,标出入射角i和反射角r。

例3、自行车反光灯，标出光路，写出两次反射的入射角和反射角。

例4、画出路灯下自己影子的区域。

例5、竖直深井口直立着一块可绕O点转动的平面镜M，太阳光与水平面的夹角为30。

45º45ºA B AB A BCSM N MAN BA C SP《光的直线传播、光的反射》作图专题训练1.（1）“井底之蛙”常用来形容“目光短浅”。

如图所示，画出井底之蛙的视野的大致．．范围。

（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。

（用阴影线表示人所在的范围）2.（1）画出如图所示的小孔成像的光行进的径迹．．。

（2）如图所示，小孔前有一物体AB ，请画出AB 在光屏MN 上所成的像A ´B ´的光路图。

3. 完成下列反射光路图。

4.（1）画出图中平面镜的位置。

（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。

（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

5. 完成下列反射光路图。

6.（1）如图所示，两块平面镜平行相对放置，完成光路图。

（2）如图所示，两块平面镜垂直放置，完成光路图。

7.（1）如图所示，两块平面镜成45º夹角放置，完成光路图。

（2）自行车尾灯的结构如图所示。

夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。

试完成图中一条光线．．．．的光路图。

8.（1）请在图中虚线方框内画出适当个数．．．．的平面镜，并将光路补充完整。

9.（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。

一束光水平射入潜望镜进口，画出它经过潜望镜的光路。

《平面镜成像》作图专题训练1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。

（2）作图说明图中人眼在平面镜前A 点通过平面镜MN 能看到外界多大范围。

2. 如图所示，平面镜前有一物体AB ，作出AB 在镜中成的像A ´B ´。
