光的反射折射作图专题

光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。

请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

专题6光的直线传播、反射和折射作图母题学大招1 光的直线传播作图1[2023 河南新乡期末]如图所示，AB 是箭头状光源，不透明的墙壁 C 处有一小孔。

请画出光源AB在光屏M N上所成的像A'B'。

子题练变式光源位置的确定2[2024河北唐山期中，中]如图所示，路灯下站着甲、乙两人，地上留下了他们的影子(水平实线)，通过作图确定路灯S的位置。

母题学大招2 光的反射作图3[2024河北廊坊期末]如图，一束光线射向平面镜，与镜面成35°角，请完成反射光路图，并标出反射角大小。

c子题练变式已知反射光线画入射光线4[2023 河南开封质检]如图所示，根据给出的反射光线 OB 画出入射光线 AO，并标出入射角的大小。

子题练变式画多次反射光线5[2023山东枣庄中考]自行车尾灯可有效避免发生夜间交通事故，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S₁，请在图中画出经过S₁、S₂两个平面镜反射后的光路图。

子题练变式已知反射光线和入射光线，确定反射面2024辽宁丹东质检，中]依据图中给出的反射光线和入射光线，确定平面镜的位置。

母题学大招3 平面镜成像作图7[2024陕西西安期末，中]如图所示，请在图中作出物体ABC 在平面镜中所成的像 A'B'C'。

(保留作图痕迹)子题练变式已知像的位置，确定物体的位置[中]如图所示，A'B'是物体AB 在平面镜中的像，请你在平面镜前作出物体AB。

专题6 光的直线传播、反射和折射作图刷难关大招解读|光的直线传播作图①光在同种均匀介质中沿直线传播。

②从光源出发，用一条带箭头的直线表示光传播的径迹和方向。

1.如图所示2.如图所示大招解读|光的反射作图①光的反射定律：三线共面(入射光线、反射光线、法线在同一平面内)，两线分居(入射光线、反射光线分居法线两侧)，两角相等(反射角等于入射角)。

专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。

（相等）（2）法线与反射面垂直，像物连线与镜面垂直。

（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。

（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。

【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。

首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。

3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。

【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。

人教版八年级物理第四章光的反射和折射作图题汇编1．如图所示，在房间的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。

2、如图为上午8：00太阳光经过平面镜反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线。

3．根据平面镜成像特点作图，在图中作出字母“F”在平面镜中所成的像。

4、如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中标出发光点S的位置，并作出经过P点的反射光线及相应的入射光线。

(保留作图痕迹)5、如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图。

6、小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示。

请你在图中把光路补充完整并过A点画出放置的平面镜。

7、如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点。

请把光路图画出来。

8．如图所示，O′是O在平面镜中成的像。

在图中画出平面镜的位置，并画出线段AB在该平面镜中成的像。

9．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上平面镜里的像。

要求视力表在平面镜中的像与被测者相距4.6 m，试在图中准确画出：(1)平面镜的位置。

(2)被测者眼睛通过平面镜看到自己右脚上的P点的光路图。

10．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。

请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

11、如图所示，图中有两架飞机，其中一架是实际飞机所在位置，另一架是从潜水艇上观察到该飞机的像，请用作图法指出A、B两架飞机中，哪架飞机是实际飞机，哪一架飞机是它的像。

12、如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

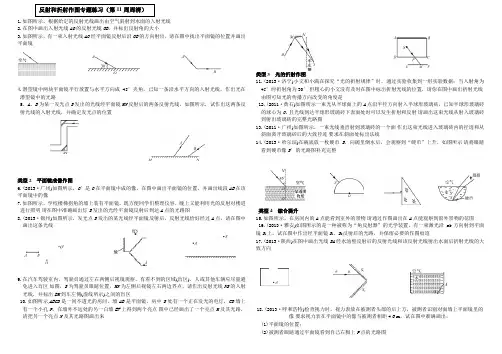

1.如图所示，根据给定的反射光线画出由空气斜射到水面的入射光线.2.在图中画出入射光线AO的反射光线OB，并标出反射角的大小.3.如图所示，有一束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置并画出平面镜.4.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.5. A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.类型2 平面镜成像作图6.(2013·广州)如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像.7.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明.请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图.8.(2013·锦州)如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.9.在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域(盲区)，人或其他车辆应尽量避免进入盲区.如图，S为驾驶员眼睛位置，MN为左侧后视镜左右两边界点，请作出反射光线NS的入射光线，并标出BM到车左侧(虚线所示)之间的盲区.10.如图所示,ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点.图中已经画出了一个亮点M及其光路，请把另一个亮点N及其光路图画出来.类型3 光的折射作图11.(2013·济宁)小文和小满在探究“光的折射规律”时，通过实验收集到一组实验数据：当入射角为45°时折射角为30°.但粗心的小文没有及时在图中标出折射光线的位置，请你在图中画出折射光线.由图可知光的传播方向改变的角度是.12.(2011·黄石)如图所示一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射.请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图.13.(2011·广州)如图所示，一束光线垂直射到玻璃砖的一个面.作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹.要求在斜面处标出法线.14.(2013·哈尔滨)在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.类型4 综合提升15.如图所示，在房间内的A点能看到室外的景物.请通过作图画出在A点能观察到窗外景物的范围.16.(2013·雅安)如图所示的是一种被称为“角反射器”的光学装置，有一束激光沿ab方向射到平面镜S1上，试在图中作出经平面镜S1、S2反射后的光路，并保留必要的作图痕迹.17.(2013·陕西)在图中画出光线SA经水池壁反射后的反射光线和该反射光线射出水面后折射光线的大致方向.18.(2013·呼和浩特)检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上平面镜里的像.要求视力表在平面镜中的像与被测者相距4.6 m，试在图中准确画出：(1)平面镜的位置；(2)被测者眼睛通过平面镜看到自己右脚上P点的光路图.19.如图所示，水平地面MN上有一光源S.在光源右侧放置一个不透明的物体A.行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图.20.如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射后，反射光线经过A中的折射光线经过P点，请你作出入射光线、反射光线和折射光线.21(2012·黄冈)如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜(图中未画出)上的O点，光束经平面镜反射后照射到水槽中的B点.请画出平面镜并作出光从O点传播到B点的光路图.22在图中做出人看到球的光路图23图中，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向24，.空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P。

《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。

2.按照题目要求作图或作答。

（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。

请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。

3.按题目要求完成。

如图一束光从空气斜射入水中，请画出反射光线和折射光线。

4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。

请画出平面镜并完成光路图。

6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。

现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。

用一条光线示意以上光学现象（并画出水面、法线）。

7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。

9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。

专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1．(2020·金沙县校级模拟)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射。

请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。

2．如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

3．(2020·黔西南州中考)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。

画出人眼看到硬币的光路图。

命题点2平面镜成像作图4．(2020·遵义二模)如图所示，请在图中作出AB在平面镜中的像A′B′。

5．画出图中点光源S发出的光线经平面镜反射后过P点的光路。

命题点3透镜三条特殊光线作图6．(2020·织金县期末)如图所示，请画出入射光线a、b、c经过透镜后的折射光线。

7．(2020·眉山中考)如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。

8．(2020·丹东中考)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。

类型二力学作图题命题点1力的示意图9．(2020·无锡中考)如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

10.(2020·安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

(O 点为力的作用点)命题点2杠杆与滑轮作图11．(2020·重庆中考A卷)如图，力F作用在杠杆的A端，画出它的力臂l。

中考物理之光的反射与折射作图训练题(含答案)光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4.请在下图中画出折射光线的大致位置；5.如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

XXX所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

XXX所示，XXX在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器收回一束光,射入半圆形玻璃砖的圆心O,成效在水平屏幕MN上出现两个光斑,个中一个光斑在A点,如图乙。

请在图乙中画出光路肯定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

考点一透镜三条特殊光线作图1．（2019·南京）完成图中的光路。

【答案】【解析】在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的三条特殊光线来作图。

延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示。

2.（2019·成都A卷）(1)在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。

请作出a、b两条光线通过透镜之后的光路图。

【答案】【解析】本题考点是凸透镜成像规律的原理，主要内容是通过凸透镜的“三条特殊光线”中的两条：经过光心的光线传播方向不变；平行于主光轴的光线经过凸透镜折射后过焦点。

3．（2019·德阳）请画出图中两条入射光线对应的出射光线。

【答案】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，据此作图，如图所示。

【解析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。

凸透镜的三条特殊光线：通过焦点的光线经凸透镜折射后将平行于主光轴。

②平行于主光轴的光线经凸透镜折射后将过焦点。

③过光心的光线经凸透镜折射后传播方向不改变。

4．（2019·阜新）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。

【答案】【解析】连接物像的点S、S'，与主光轴交于O点，O点为凸透镜的光心，过O点垂直主光轴作出凸透镜；根据焦点的定义，由点S发出的平行光线，会聚到S'点上，此时这条光线与主光轴的交点F便是焦点。

5．(2019·徐州)如图甲所示，一束光平行于凸透镜主光轴入射，请画出相应的折射光线．【答案】【解析】平行于主光轴的入射光线，经过凸透镜折射后，折射光线过焦点。

由此可画出入射光线对应的折射光线，如图所示。

6．(2019·巴中)请将光路图补充完整。

【答案】【解析】平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；过光心的光线其传播方向不变，如图所示。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

1、如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

2、如图所示，入射光线AO经平面镜反射后，其反射光线OB沿水平方向射出，在图中画出平面镜的位置并标出平面镜与水平面夹角的度数。

3、小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

4、请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路图。

第1题图第2题图第3题图第4题图5、自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

6、如图所示，请在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。

7、如图所示，A′B′ 是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）。

第5题图第6题图第7题图8、图所示，S′为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

9、如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方，避免干扰司机视线，保护驾驶安全。

请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN 看到车内装饰物（A点）的像的光线图。

第8题图第9题图10、将白纸铺在水平桌面上，把点燃的蜡烛和玻璃板放置在如图所示的位置上，用笔在纸上画出烛焰的“像”。

请你依据平面镜成像特点，在图中画出A点在平面镜中的像A′ 的位置，并画出入射光线AO的反射光线。

11、检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

12、如图所示，在某房间的天花板上装有平面镜M，S为灯泡，P为不透明的墙。

请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

第10题图第11题图第12题图13、图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线。

备战2021年中考倒计时30天专题题型全攻略专题六光学作图题************************************************************考点1 光的反射、折射作图一、规范作图及注意事项1. 使用作图工具规范作图（刻度尺、量角器、铅笔）．2. 实际光线（入射光线、反射光线和折射光线）用实线，并用箭头表示光传播的方向，光线不能断开．3. 虚像、法线、光线的反向延长线用虚线．4. 入射光线箭头“指向界面”，反射、折射光线箭头“背离界面”．5. 法线与反射或折射界面垂直，并标明垂足符号．6. 平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画短斜线．7. 要符合光的反射、折射规律和平面镜成像特点．（在折射作图中“空气中的角较大”）二、光的反射、折射作图步骤1. 作入射（反射）光线【例1】根据图中的反射光线OB，画出入射光线AO并标出入射角及其度数．50°2. 补画平面镜【例2】如图所示，一束与水平面成30°夹角的太阳光经平面镜反射后竖直射入井中，请你通过作图画出平面镜并标出反射角的度数．60°3. 光的折射作图【例3】如图所示，在水面上的A 点看到水中物体S 的像在S′点，请你画出从A 点能够看到物体S 的像S′的光路答图．三、平面镜成像作图步骤（1）对称法（成像特点）：物体在平面镜中所成的像与物体关于镜面对称． 示例：请在图中画出AB 在平面镜中所成的像．（2）光路图法（成像原理）：光的传播路径．【例4】请画出发光点S 在平面镜中所成的像，并画出眼睛在A 点看到像的光路图．【例5】光源S 放在平面镜前，A 、B 为光源发出的光经平面镜MN 反射后的两条光线，根据平面镜成像特点作图，画出两条入射光线并确定光源S的位置．四、透镜的三条特殊光线三条特殊光线平行于主光轴过焦点过光心凸透镜通过焦点与主光轴平行方向不变凹透镜反向延长线经过虚焦点与主光轴平行方向不变1．如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。

2024年光学作图专题公开课课件一、教学内容本节课选自《光学》教材第七章“光的传播与变换”部分，具体包括7.3节“光的反射定律及其应用”和7.4节“光的折射定律及其应用”。

详细内容涉及平面镜、凸面镜、凹面镜的反射光路图绘制，以及透镜的折射光路图绘制。

二、教学目标1. 理解并掌握光的反射定律和折射定律，能够运用这两个定律解决实际问题。

2. 学会绘制平面镜、凸面镜、凹面镜的反射光路图，以及透镜的折射光路图。

3. 培养学生的空间想象能力和逻辑思维能力。

三、教学难点与重点重点：光的反射定律和折射定律的运用，光学作图的技巧。

难点：如何将抽象的光学原理转化为具体的作图步骤，解决实际问题。

四、教具与学具准备1. 教具：光学演示仪、平面镜、凸面镜、凹面镜、透镜等。

2. 学具：作图工具（直尺、圆规、铅笔等）、光学作图纸。

五、教学过程1. 实践情景引入：通过光学演示仪展示光的反射和折射现象，引导学生关注光学作图在实际生活中的应用。

2. 理论讲解：a. 回顾光的反射定律和折射定律。

b. 介绍平面镜、凸面镜、凹面镜的反射光路图绘制方法。

c. 讲解透镜的折射光路图绘制方法。

3. 例题讲解：针对不同类型的镜子，给出具体例题，示范如何运用光学定律进行作图。

4. 随堂练习：让学生独立完成给定光学作图题目，教师巡回指导。

六、板书设计1. 光的反射定律和折射定律。

2. 平面镜、凸面镜、凹面镜反射光路图绘制方法。

3. 透镜折射光路图绘制方法。

七、作业设计1. 作业题目：a. 绘制一个平面镜的反射光路图。

b. 绘制一个凸面镜的反射光路图。

c. 绘制一个凹面镜的反射光路图。

d. 绘制一个透镜的折射光路图。

2. 答案：见附件。

八、课后反思及拓展延伸1. 反思：本节课通过实践情景引入、例题讲解、随堂练习等方式，让学生掌握光学作图的方法，提高解决实际问题的能力。

但部分学生对光学定律的理解仍不够深入，需要在今后的教学中加强。

2. 拓展延伸：引导学生关注光学在科技领域的应用，如光纤通信、激光技术等，提高学生的学习兴趣。
