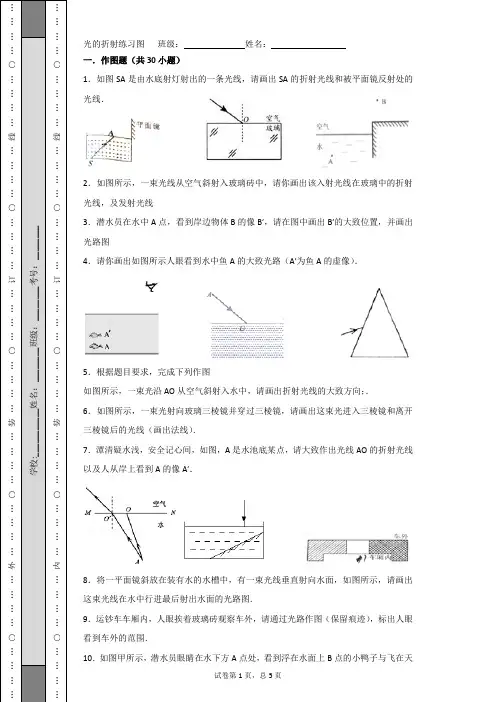

光的折射作图专题训练

2023年3月25日初中物理作业学校:___________姓名：___________班级：___________考号：___________一、作图题1．（2022·江苏盐城·统考中考真题）在图中画出入射光线对应的折射光线。

2．（2022·四川宜宾·统考中考真题）如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O点，发生了反射和折射，请在图中画出反射光线和折射光线。

3．（2019·广东·中考真题）如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。

4．（2022·山东滨州·统考中考真题）一条光线从水中斜射入空气中时，其反射光线如图所示。

请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。

5．（2022·广西河池·统考中考真题）如图所示，请完成光线通过透镜后的光路。

6．（2022·广西玉林·统考中考真题）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入射光线经他的晶状体折射后对应的光线。

7．（2022·辽宁鞍山·统考中考真题）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。

一束与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。

请画出：（1）经过凸透镜的折射光线；（2）进入水中的折射光线；（3）经平面镜后的反射光线。

8．（2022·贵州毕节·统考中考真题）如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。

9．（2022·湖北恩施·统考中考真题）请在图中完成光路图。

10．（2022·辽宁本溪·统考中考真题）用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。

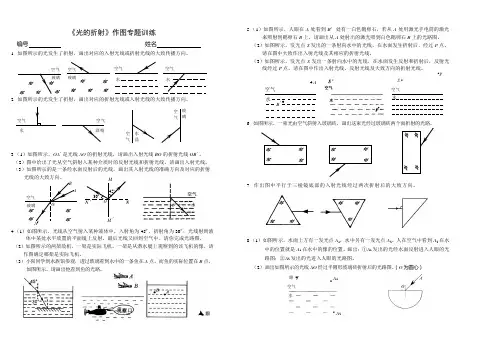

水 空气空气玻璃 空气 水 SP 空气 A 眼空气玻璃水空气眼A 1 A 2 水 空气 O《光的折射》作图专题训练编号 姓名1. 如图所示的光发生了折射，画出对应的入射光线或折射光线的大致传播方向。

2. 如图所示的光发生了折射，画出对应的折射光线或入射光线的大致传播方向。

3.（1）如图所示，OA ´是光线AO 的折射光线，请画出入射光线BO 的折射光线OB ´。

（2）图中给出了光从空气斜射入某种介质时的反射光线和折射光线，请画出入射光线。

（3）如图所示的是一条经水面反射后的光线，画出其入射光线的准确方向及对应的折射光线的大致方向。

4.（1）如图所示，光线从空气射入某种液体中，入射角为45º，折射角为30º；光线射到液体中某处水平放置的平面镜上反射，最后光线又回到空气中。

请你完成光路图。

（2）如图所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请作图确定哪架是实际飞机。

（3）小阳同学到水族馆参观，透过玻璃看到水中的一条鱼在A 点，而鱼的实际位置在B 点，如图所示。

请画出他看到鱼的光路。

5.（1）如图所示，人眼在A 处看到B ′处有一白色鹅卵石，若从A 处用激光手电筒的激光来照射到鹅卵石B 上，请画出从A 处射出的激光照到白色鹅卵石B 上的光路图。

（2）如图所示，发光点S 发出的一条射向水中的光线，在水面发生折射后，经过P 点。

请在图中大致作出入射光线及其相应的折射光线。

（3）如图所示，发光点S 发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P 点。

请在图中作出入射光线、反射光线及大致方向的折射光线。

6. 如图所示，一束光由空气斜射入玻璃砖，画出这束光经过玻璃砖两个面折射的光路。

7. 作出图中平行于三棱镜底部的入射光线经过两次折射后的大致方向。

8.（1）如图所示，水面上方有一发光点A 1，水中另有一发光点A 2。

人在空气中看到A 2在水中的位置就是A 1在水中的像的位置。

姓名：《光的折射》作图训练1•如图所示的光发生了折射，画出对应的入射光线或折射光线的大致传播方向。

2.如图所示的光发生气折射.画空气对应的折射光线或入射光线的大致传向O空气玻璃空气-OA'是光线AO的折射、"4(水图中给出了光从空气斜射入某种介(3)如图所示的是一条经水面反射后的光线，光线的大致方向。

B玻璃3. (1)如图水(2)4. (1 )如图所示，光线.BO的折射光线I水请画出入射光线。

气线精请画出入射光线酒反射光线和折射光纟出其入射光线气准确方向及对应的折射OB '。

M于入某种液体中30養上反射，最后光线又回到空尢一架是实际飞机，45o,折射角为30o;光线射到液体中某处。

请N你完成光路图。

架是从潜水艇上观察到的该飞机的像,，请作图确.乡M ~~ ——(3)小阳同学到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图所示。

请画出他看到鱼的光路。

"如图所示，人眼在上，请画出从5.鹅卵石■ —大A处看到B '处有一白A处射出的激光照到白色鹅卵石卵石，若从A处用B上的光路图。

E所示二发光点S发出的一条射向水中的光线在水面发生折射后厂经过 ----------- P点。

及其相应的折射光线・(3) 如图所示- 发光点S发出一条射点。

请在图中作出入射光线、反射光线及大致方向的折射光线。

* A .v '6.如图气斤示，一束光由空气斜射入玻璃砖「画出这束光经过玻璃砖两个面折射的光路。

空气水7、作出图水面发生反射和折射后，反射光线经过请在图中▲眼P如图置就8.(画出：①-方有一发光点在水中的像的位置。

出的光进入人眼的光路图。

另有光点A2。

人在空气中看到A»在水中的位油的光经水面反射进入人眼的光路图；②A2发(2)画出如图所示的光线AO经过半圆形玻璃砖折射后的光路图。

9、如图所示, A为光源A i为光源在水中的像，请画出眼睛看到空气眼'~二水' "—— - 1 / 2A210、如图所示水面上方有一发光点 A i ,水中另有一发光点 就是A 1在水中的像的位置。

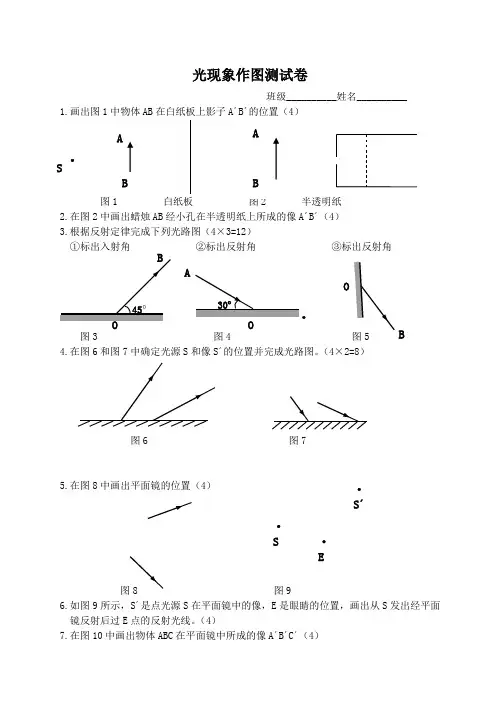

光现象作图测试卷班级__________姓名__________1.画出图1中物体AB 在白纸板上影子A ´B ´的位置（4）图1 白纸板 图2 半透明纸2.在图2中画出蜡烛AB 经小孔在半透明纸上所成的像A ´B ´（4）3.根据反射定律完成下列光路图（4×3=12） ①标出入射角 ②标出反射角 ③标出反射角图3 图4 图54.在图6和图7中确定光源S 和像S ´的位置并完成光路图。

（4×2=8）图6 图75.在图8中画出平面镜的位置（4）图8 图96.如图9所示，S ´是点光源S 在平面镜中的像，E 是眼睛的位置，画出从S 发出经平面镜反射后过E 点的反射光线。

（4）7.在图10中画出物体ABC 在平面镜中所成的像A ´B ´C ´（4）O A B O · ·S ´· S · E · S B A B A 30º 45° B O8.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面 镜与水平面的夹角。

（4）图10 图119.在图12和图13中画出折射光线或入射光线的大致位置（2×2=4）空气水 空气 玻璃图12 图1310.完成图14中所有透镜的光路图（2×10=20）C A B 30º • • O F F O• • FF O • • F F O • • FF F F • • O F F• • O图1411.如图15所示，一条光线由空气斜射到空气与玻璃的分界面上的O 点，产生了反射和折射现象，请在图中画出法线NN ´，并标明入射光线、反射光线和折射光线及两种介质空气和玻璃。

（4）图15 图1612.在图16中画出由点光源A 发出的能通过B 点的所有光线。

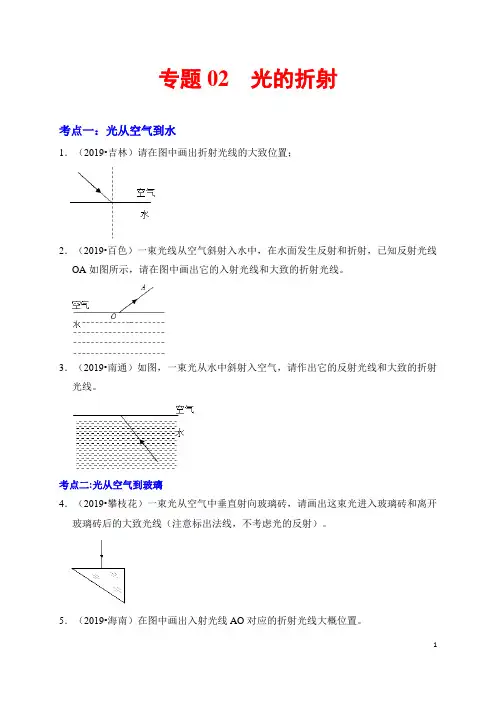

专题02 光的折射考点一：光从空气到水1．（2019•吉林）请在图中画出折射光线的大致位置；2．（2019•百色）一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图所示，请在图中画出它的入射光线和大致的折射光线。

3．（2019•南通）如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。

考点二:光从空气到玻璃4．（2019•攀枝花）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。

5．（2019•海南）在图中画出入射光线AO对应的折射光线大概位置。

6．（2019•深圳）一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7．（2019•呼和浩特）如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

8．（2019•恩施州）如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。

9．（2018•朝阳）如图所示，为玻璃三棱镜ABC，AB边的外面镀了一层反光物质，有一条光线自空气中水平射向AC边。

画出光线通过AC边折射到AB边，然后反射到BC边，最后从BC边折射到空气中的大致光路图。

考点三：光从玻璃到水10．（2020•吉林一模）如图所示，MN为空气和玻璃的分界面，请画出入射光线AO从玻璃射入空气后折射光线的大致方向。

11．（2019秋•攀枝花期末）如图所示，一条光线照射在空气和玻璃的分界面上，发生了反射和折射，请根据图中的折射光线大致作出它的入射光线和反射光线。

水考点四：已知物画像或已知像画物12．（2019•鄂尔多斯）平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。

13．（2020•南海区校级一模）装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币的像在C处，请画出人眼看到硬币的光路图。

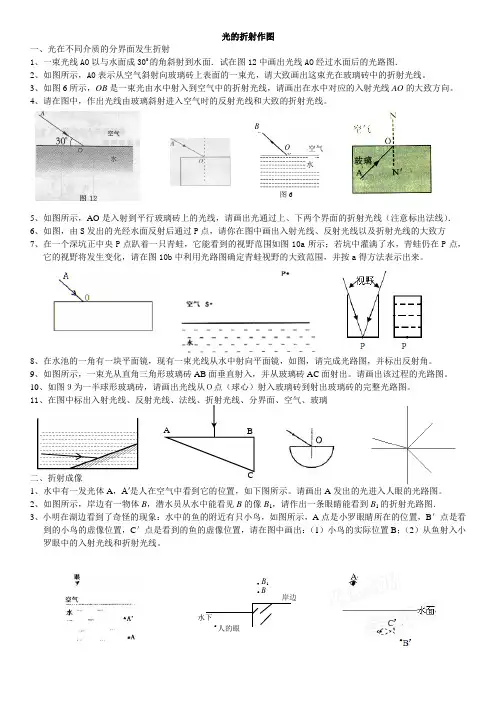

光的折射作图一、光在不同介质的分界面发生折射1、一束光线AO 以与水面成300的角斜射到水面．试在图12中画出光线AO 经过水面后的光路图．2、如图所示，A0表示从空气斜射向玻璃砖上表面的一束光，请大致画出这束光在玻璃砖中的折射光线。

3、如图6所示，OB 是一束光由水中射入到空气中的折射光线，请画出在水中对应的入射光线AO 的大致方向。

4、请在图中，作出光线由玻璃斜射进入空气时的反射光线和大致的折射光线。

5、如图所示，AO 是入射到平行玻璃砖上的光线，请画出光通过上、下两个界面的折射光线（注意标出法线）．6、如图，由S 发出的光经水面反射后通过P 点，请你在图中画出入射光线、反射光线以及折射光线的大致方7、在一个深坑正中央P 点趴着一只青蛙，它能看到的视野范围如图10a 所示；若坑中灌满了水，青蛙仍在P 点，它的视野将发生变化，请在图10b 中利用光路图确定青蛙视野的大致范围，并按a 得方法表示出来。

8、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如图，请完成光路图，并标出反射角。

9、如图所示，一束光从直角三角形玻璃砖AB 面垂直射入，并从玻璃砖AC 面射出。

请画出该过程的光路图。

10、如图９为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。

11二、折射成像1、水中有一发光体A ，A′是人在空气中看到它的位置，如下图所示。

请画出A 发出的光进入人眼的光路图。

2、如图所示，岸边有一物体B ，潜水员从水中能看见B 的像B 1，请作出一条眼睛能看到B 1的折射光路图．3、小明在湖边看到了奇怪的现象：水中的鱼的附近有只小鸟，如图所示，A 点是小罗眼睛所在的位置，B ＇点是看到的小鸟的虚像位置，C ＇点是看到的鱼的虚像位置，请在图中画出：（1）小鸟的实际位置B ；（2）从鱼射入小罗眼中的入射光线和折射光线。

B 水 空气O 图6岸边 BB 1三、透镜特殊光线1、在图中画出入射光线经过凸透镜后的折射光线。

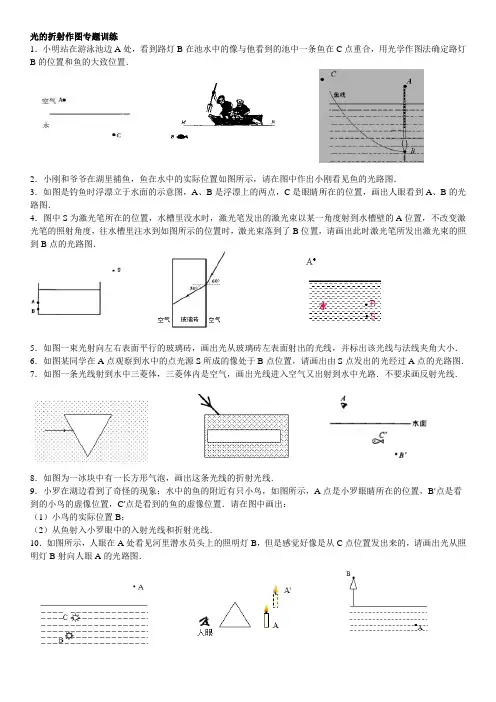

光的折射作图专题训练1．小明站在游泳池边A处，看到路灯B在池水中的像与他看到的池中一条鱼在C点重合，用光学作图法确定路灯B的位置和鱼的大致位置．2．小刚和爷爷在湖里捕鱼，鱼在水中的实际位置如图所示，请在图中作出小刚看见鱼的光路图．3．如图是钓鱼时浮漂立于水面的示意图，A、B是浮漂上的两点，C是眼睛所在的位置，画出人眼看到A、B的光路图．4．图中S为激光笔所在的位置，水槽里没水时，激光笔发出的激光束以某一角度射到水槽壁的A位置，不改变激光笔的照射角度，往水槽里注水到如图所示的位置时，激光束落到了B位置，请画出此时激光笔所发出激光束的照到B点的光路图．5．如图一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线夹角大小．6．如图某同学在A点观察到水中的点光源S所成的像处于B点位置，请画出由S点发出的光经过A点的光路图．7．如图一条光线射到水中三菱体，三菱体内是空气，画出光线进入空气又出射到水中光路．不要求画反射光线．8．如图为一冰块中有一长方形气泡，画出这条光线的折射光线．9．小罗在湖边看到了奇怪的现象：水中的鱼的附近有只小鸟，如图所示，A点是小罗眼睛所在的位置，B′点是看到的小鸟的虚像位置，C′点是看到的鱼的虚像位置．请在图中画出：（1）小鸟的实际位置B；（2）从鱼射入小罗眼中的入射光线和折射光线．10．如图所示，人眼在A处看见河里潜水员头上的照明灯B，但是感觉好像是从C点位置发出来的，请画出光从照明灯B射向人眼A的光路图．11．如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A上选择一点S画出光路图以表明成像于S′的原理（可以只画一条光线）．12．如图B点为海岸上一棵椰子树顶点，请画出人在水下A点看到B点的光路图，并大致确定B点的像的位置B′．13．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．14．小丽站在池塘边看见水中A点有一条鱼，试确定鱼大致的实际位置A′，并画出看见A点的光路图．15．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．16．如图所示，光沿AO方向从空气中斜射向透明玻璃砖．请画出光从空气中射入玻璃砖和光又从玻璃砖表面折射到空气中的大致光路图．17．小雨暑假在体育馆参加跳水活动，她站在水池上方的跳板上向清澈的池水中观察时发现，原本水平的池底看起来却呈“锅”形，正下方的水最深，四周的水逐渐变浅．这是什么原因呢？小雨通过光学作图分析，明白了其中的道理．如图，A为小雨眼睛的位置，B为小雨正下方池底上的某一点，C、D是池底上B点周围的某两点，请用光学作图画出小雨看到池底B、C、D点的光路图，并画出她看到池底的大致形状．18．暑假，小敏同学去海洋世界体验潜水，与海洋生物近距离接触．一条鱼向他游过来，当鱼游到A点时，他惊喜地发现自己看到了“两条”同样的鱼，请你画出小敏的眼睛在B点时看到“两条鱼”的光路图．19．如图，某人在水池边看到水池底有一块鹅卵石，A是鹅卵石的实际位置，B是鹅卵石像的位置，请画出人眼看到鹅卵石完整光路图．20．在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示．请将眼睛看到硬币像S′的光路图补充完整．21．如图所示，一条光线垂直射到一个横截面为等腰直角三角形的玻璃砖上，在玻璃砖的平面上安装了一块平面镜．请画出这条光线进入玻璃砖射到平面镜上，经反射后射回空气中的光路图．22．如图所示，a ，b 是在水中的物点发出的光经水面折射后的两条光线，用A 、B 分别表示该物点（或像点）和它的像点（或该物点），完成该物点的成像光路图．23．如图所示，人在岸上感觉池底的A 升高到A 1，池水变“浅”了，请确定入射点，画出光路图．24．如图所示，水面上方有一发光点A 1，水中另有一发光点A 2．人在空气中看到A 2在水中的像与A 1在水中的像的位置重合．请你画出A 2发出的光进入人眼的光路图．25．如图所示，a 、b 是在水中的物点发出的光经水面折射后的两条光线，用A 、B 分别表示该物点（或像点）和它的像点（或该物点）（1）其中A 表示 _________ ．（2）完成该物点的成像光路图．26．如图所示，岸边有一物体B ，潜水员从水中能看见B 的像B 1，请作出一条眼睛能看到B 1的折射光路图．27．某同学研究曲面玻璃对光的折射规律时作了如下的试验．如图为一半圆柱形透明玻璃的横截面，水平面AOB 镀银（反射光），O 表示半圆截面的圆心，一束光在横截面内从M 点入射，从N 点射出，请帮他完成光路图（虚线为该点的法线）．28．晚上，小明在B 处通过平静的湖水看到岸上的一只发光的灯泡在A 点，如图所示．请作出他看到湖中灯泡的光路图，并标明灯泡的位置C ．29．如图，光源S 发出的一条光经墙上的平面镜反射后，射入游泳池中．请画出它经平面镜发生反射及进入水中发生折射的光路．30．如图所示，潜水员眼睛在水下A 点处，B 点有条小鱼，C 点有只小鸟，请作出潜水员观察鱼、鸟的光路图．。

《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。

2.按照题目要求作图或作答。

（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。

请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。

3.按题目要求完成。

如图一束光从空气斜射入水中，请画出反射光线和折射光线。

4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。

请画出平面镜并完成光路图。

6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。

现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。

用一条光线示意以上光学现象（并画出水面、法线）。

7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。

9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。

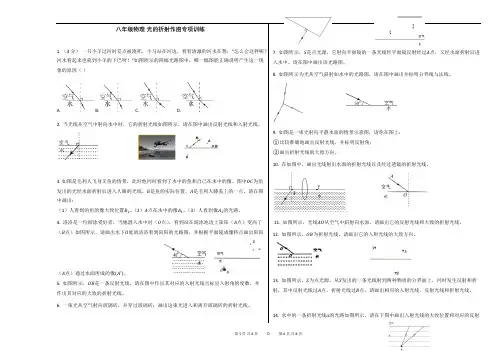

八年级物理光的折射作图专项训练1. （3分）一只小羊过河时差点被淹死，小马站在河边，看着清澈的河水在想：“怎么会这样呢？河水看起来也就到小羊的下巴呀！”如图所示的四幅光路图中，哪一幅图能正确说明产生这一现象的原因（）A. B. C. D.2. 当光线从空气中射向水中时，它的折射光线如图所示，请在图中画出反射光线和入射光线。

3. 如图是毛利人飞身叉鱼的情景，此时他同时看到了水中的鱼和自己在水中的像。

图中OC为鱼发出的光经水面折射后进入人眼的光线，B是鱼的实际位置，A是毛利人膝盖上的一点。

请在图中画出：（1）人看到的鱼的像大致位置B1。

（2）A点在水中的像A1。

（3）人看到像A1的光路。

4. 洛洛是一位游泳爱好者，当她潜入水中时（O点），看到站在游泳池边上阳阳（A点）变高了（B点）如图所示，请画出水下O处的洛洛看到阳阳的光路图，并根据平面镜成像特点画出阳阳（A点）通过水面所成的像(A′)。

5. 如图所示，OB是一条反射光线，请在图中作出其对应的入射光线且标出入射角的度数，并作出其对应的大致的折射光线。

6. 一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。

7. 如图所示，S是点光源，它射向平面镜的一条光线经平面镜反射经过A点，又经水面折射后进入水中。

请在图中画出该光路图。

8. 如图所示为光从空气斜射如水中的光路图，请在图中画出并标明分界线与法线。

9. 如图是一束光射向平静水面的情景示意图，请你在图上：①比较准确地画出反射光线，并标明反射角；②画出折射光线的大致方向。

10. 在如图中，画出光线射出水面的折射光线以及经过透镜的折射光线。

11. 如图所示，光线AO从空气中斜射向水面，请画出它的反射光线和大致的折射光线。

12. 如图所示，OB为折射光线，请画出它的入射光线的大致方向。

13. 如图所示，S为点光源，从S发出的一条光线射到两种物质的分界面上，同时发生反射和折射，其中反射光线过A点，折射光线过B点，请画出相应的入射光线、反射光线和折射光线。

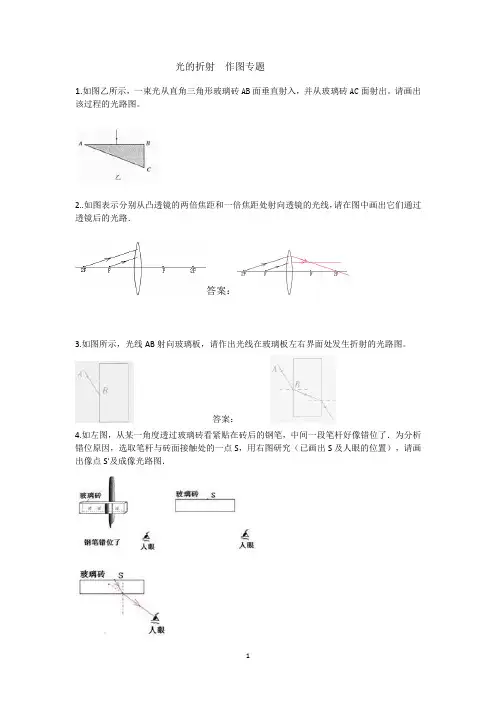

光的折射作图专题1.如图乙所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出。

请画出该过程的光路图。

2..如图表示分别从凸透镜的两倍焦距和一倍焦距处射向透镜的光线，请在图中画出它们通过透镜后的光路．答案：3.如图所示，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。

答案：4.如左图，从某一角度透过玻璃砖看紧贴在砖后的钢笔，中间一段笔杆好像错位了．为分析错位原因，选取笔杆与砖面接触处的一点S，用右图研究（已画出S及人眼的位置），请画出像点S′及成像光路图．5.如图，小辉站在室内游泳池旁边，B是他的眼睛的位置．游泳池的天花板上有一盏吊灯S．小辉站在游泳池旁边看到了灯在游泳池中的像。

（1）请画出灯S在水面所成的像S′．圆形吊灯直径为（大于、等于或小于30cm）．（2）请画出灯S发出的光经水面反射后照到人眼睛B点的光路．（3）打开水底一盏灯小辉恰好看到S′与M重叠，画出看到M的光路。

解：（1）灯S在水面所成的像S′，属于平面镜成像，因为平面镜成像中，物像等大，所以圆形吊灯直径为30cm，灯像的直径也等于30cm；（2）先作出发光点S关于水面的对称点S′，连接S′B，交平面镜于点O，OB为反射光线，SO为入射光线；（3）在（2）的基础上连接OM，则M′在直线S′B上，如下图所示：6.如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来．7.如图所示，光沿CO射向半圆形玻璃砖的圆心O，请在图中作出光线分别透过平直界面AOB 和圆弧形界面AMB时的光路图。

8.潭清疑水浅，安全记心间，如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′解：先过折射点垂直界面作出法线，再在水中法线的另一侧画出折射光线，注意入射角小于折射角，将两条折射光线反向延长，其交点即为人所看到的A点的像的位置A′，如图所示：9.如图所示，OB是射向水面的一束光线同时发生反射和折射时的反射光线，请画出准确方向的入射光线AO和大致方向的折射光线OC．10.如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′。

【答案】【答案】【答案】4．（2023新疆）请在图中画出光线AO从空气斜射入水中时的折射光线。

【答案】5．（2023四川泸州）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。

请在图中画出折射光线，并标出折射角的角度大小。

【答案】6．（2023江苏苏州）图中，光线AO自空气斜射向水面，画出其反射光线和折射光线的大致位置；【答案】7．（2023·山东潍坊）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。

从A处向水中看去，看到刻度尺上B 点在水中所成的像位于C点，同时看到水中D点的像也位于C点。

请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。

【答案】8．（2023·广西）图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。

【答案】9．（2023·辽宁本溪）小明将两个大小相同的红、蓝环粘在一起形成“8”字。

手拿红环将蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合，如图甲所示。

请在乙图中作出：（1）红环最上端A点在水中的像点；（2）点为蓝环最下端B点的像，请完成从C点看到B点的光路。

【答案】10．（2023四川成都）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。

图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。

请在图乙中画出：①光线a经过凸透镜折射后的光线；②光线b经过平面镜反射后的光线。

【答案】11．（2023重庆）在如图中画出入射光线经凹透镜折射后的光线。

【答案】12．（2023重庆）请根据画出的光线，在答图中虚线框内画出一个适当的透镜。

【答案】13．（2023四川南充）如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。

【答案14．（2023陕西）如图，O为凸透镜的光心，F为凸透镜的焦点，请分别画出两条入射光线通过凸透镜后的折射光线。

初中物理知识之《光的折射》作图题一、作图题1.(2022·广州)如图所示，一束光斜射入盛有水的容器中，在容器底形成光斑P₁，保持光来和容器的位置不变，向容器中缓慢加水，光斑移到P₂位置时，请在图中画出此时的折射光线及水面位置。

2. (2021·淄博)“珍爱生命，注意安全”是我们应具备的安全意识。

由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。

用A、A'分别表示浓底和看到的“池底”，请在图中画出人眼看到的池底的光路图。

3.(2021·鞍山)如图所示，一条与主光轴垂直的光线经平面镜反射后射向前方的四透镜。

请画出经过平面镜反射后的反射光线以及经过四透镜新射后的折射光线。

4.(2021·梧州)如图所示，某喷水池的池底安装有一只射灯，射灯射出一束光在水面发生折射，请在图中画出这束光的折射光线大致位置。

5.(2021·滨州)如图所示，光线A0与水面成45°角射在水面上，请在图中画出反射光线。

折射光线的大致位置并标出反射角的度数。

6.(2021·随州)许多同学喜欢游泳运动，但必须认识到该项运动也潜藏着危险。

如图所示，救生员坐在泳池边高高的凳子上注视着泳池中的动向，他发现由于冰池边缘的阻挡，冰池底部有一个视觉“盲区”监管不到。

请画一条光线，从盲区边缘的池底处刚好射入投生员的眼睛的光路图。

7.(2021·阜新)甲国是渔民又鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图。

同时标出入射角i：其中B代表法民看到的业，A代表鱼的实际位置。

8.(2021·锦州)如图所示，一束光线在空气和水的交界面处发生反射和折射，已知折射光线为00，请画出大致的入射光线AD 和反射光线OB。

9.(2021·宿迁)如图所示，一条光线从空气斜射入水中，请在图中画出大致的折射光线。

10. (2021·丹东)请画出发光点S经平面镜MN反射后过P点的光路图，并画出过P点的反。

《光的折射》作图题专项练习1．按照题目要求作图。

如图所示，一束光从空气斜射入水中，同时发生反射和折射，在图中画出这束光的反射光线和折射光线的大致方向。

2．如图所示，一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折射光线。

3．在图乙中一束光射向玻璃砖并穿过玻璃砖，请画出这束光线进入玻璃和离开玻璃后的光线（注意标出法线）。

4．如下图，光从空气射入玻璃中时，完成折射光路图。

5．如图所示，小明在A点观察到玻璃鱼缸上方小球B的像B'恰好落在鱼缸底部“鹅卵石C”上，请根据平面镜成像特点完成看到小球B的像B'的光路以及看到鹅卵石C的光路。

6．如图所示，请画出光线从三棱镜折射入空气时，折射光线的大致位置（要作法线）。

7．小明同学用激光笔照射玻璃砖时，观察到光在玻璃砖中的传播路径，如图所示。

请画出入射光线AO的折射光线的大致位置。

8．请在图中作出光线由水斜射到空气时的入射光线和大致的折射光线。

9．在“预防溺水”安全教育课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A点像的位置。

请你在图中画出入射光线、折射光线，并标出折射角r。

10．如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出反射光线和折射光线。

11．如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜反射后射向水面的B点，请作出该过程的光路图。

12．如图，在A点看到水中物体S的像在S'，画出一条在A点看到物体像S'的光路图。

13．如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。

14．在图中画出垂直于空心三角形玻璃砖的光线经过玻璃砖射出的光路图。

15．诗句“潭清疑水浅”告诉我们，清澈见底的池底看起来很浅，但实际可能很深（如图甲），所以不要贸然下水。

F FF F F FF F F F光的折射和透镜作图专题训练1、在图一中完成光路图，图二中做出折射光线。

2、发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线3、画出下列各图中光线经过玻璃砖的光路4、画出下列图中凸透镜的折射光线的方向。

5、画出下列图中凹透镜的折射光线的方向。

6、画出下列图中凸透镜的入射光线或折射光线的方向。

AF FAS第2题L1 L2F1 F1F2F2F FF FF FF F F FF F7、画出下列图中凹透镜的折射光线或入射光线的方向。

8、在下列各图中的适当位置画出一个合适的透镜。

9、在下列方框中分别画一个合适的透镜，并确定其位置。

10、（1）如图所示，L1为入射光线，L2为出射光线。

请在图中添加一个合理的光学器件。

（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。

（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。

请完成光路图。

凸透镜成像有关作图1、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置.2、如图，S‘是S经凸透镜后在光屏上成的像，AB是主光轴，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置.3、如图，L是点光源S射向凸透镜的一条光线，请你根据图中所给的条件画出L的折射光。

4、一只点燃的蜡烛，放在凸透镜前，在光屏上成一个实像，图中给出了任意两条入射光线，画出折射光线。

5、 A'B'是物体AB经凸透镜成的像，CC`是主光轴。

在图中准确的位置上画出透镜应该在的位置和其中一个焦点F的位置。

光的折射作图专项训练1、画出图中折射光线的大致位置。

2、光从某种透明的物体射入空气，已知入射角为30°，折射角与入射角两者相差15°，请你画出它的折射光线，并把折射角的度数标在图上．3、如图所示，一条入射光线从空气斜射向鱼缸中的水面，折射光线进入鱼眼(已画出）。

请画出入射光线的大致方向，并标明入射角i。

4、在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a所示。

天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化。

请在图b中利用光路图确定青蛙视野变化后的大致范围。

5、请你画出光线AD从空气中斜射入三角玻璃中的光路图。

6、请在图中画出光线进入玻璃和穿出玻璃后的大致光路图。

7、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。

请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。

8、空气中有一束光垂直射向直角形玻璃砖，如图所示，请作出这束光线射入玻璃砖后并从斜边射出的大致方向。

9、如图小猫很想吃鱼，请你画出小猫看水中鱼的光路图（可取鱼上的任何一点作图）。

10、请在图中大致画出小鳟鱼看见蜻蜓的光路图。

11、如图所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请作图确定哪架是实际飞机。

12、如图所示，岸边有一物体B，潜水员从水中能看见B的像B1，请作出一条眼睛能看到B1的折射光路图．13、在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整．14、如图所示，某同学在A点观察到水中的点光源S所成的像处于B点位置，请画出由S点发出的光经过A点的光路图。

15、玻璃水缸底部C点处有一块小雨花石（C点未画出），人眼在A点看到雨花石在B点，请你画出A点射出来的激光照射到雨花石的光路图16、如图所示，a,b是在水中的物点发出的光经水面折射后的两条光线，用A、B分别表示该物点（或像点）和它的像点（或该物点）⑴其中A表示。
