绝密★启用前专题训练透镜作图1.如图1和图2所示的是光通过某种透镜前后的传播情况．请在图1和图2中的虚线框中分别画出适当类型的透镜示意图。
2.请在如图所示的甲乙方框中分别填入合适的透镜。
3.画出图中入射光线通过透镜后的折射光线。
4.如图所示，(两透镜焦距相同)根据已知光线画出原先的入射光线和后来的折射光线。
5.请画出光源S发出的光线SA通过凸透镜后的光路图。
(表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分)6.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。
7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线(方向大致符合物理规律即可)。
8.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。
请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线。
9.如图乙所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F.S′是光源S在平面镜中的像。
请画出：光源S的位置、ab的入射光线和ab经凹透镜的折射光线。
10.如图所示，点光源S发出的一条光线经平面镜反射后恰好通过凸透镜的焦点，请画出该条光线的反射光线及经过凸透镜后的折射光线的光路图。
11.请画出由S点发出的光经过凸透镜后的折射光线。
12.图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′。
13.凸透镜的成像规律可以通过画光路图去理解。
在光路图中凸透镜用甲图表示，O点为光心，F为焦点，图乙中A′B′是物体AB经透镜所成的像。
B、B′两点到光心的距离均为2f。
(1)请画出图乙中这两条入射光线的出射光线，完成凸透镜成像的光路图；(2)在图乙中，设物体AB的高度为ℎ1，物体经透镜所成的像的高度为ℎ2，物理学中将ℎ2、ℎ1的比值称为放大率，用字母n表示，试运用几何知识证明n=1。
透镜作图一、作图题（共43题；共238分）1.如图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为500mm。
（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是________透镜(选填“凹”、“凸“)。
（3）用此望远镜观测月球时，月球经物镜成一个________(选填“倒立”、“正立“)________(选填“放大”、“等大”“缩小”)的像。
2.完成图中的光路。
3.凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）4.有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。
请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。
5.在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。
请作出a、b两条光线通过透镜之后的光路图。
6.在下图中画出人射光线经过凹透镜后的折射光线；7.从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。
8.如图，S是点光源。
正确画出从点光源S发出的两条射向凸透镜的光线，以及其通过凸透镜折射后的光线（要求两条光线不能重复）。
9.如图所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整。
10.图中，F和O分别为凸透镜的焦点和光心，请将两条光线的光路图补充完整。
11.如图，请完成光线通过凸透镜的光路图。
12.如图，光线a平行于凸透镜的主光轴，光线b过光心，请在图中作出光线a、b经过凸透镜后的折射光线；13.如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。
一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线14.请将光路图补充完整。
专题04利用三条特殊光线特点的作图题透镜作图的基础知识（1）平行于主轴的光线，经过凸透镜后会聚凸透镜焦点。
（2）从凸透镜焦点发出的光线，经过凸透镜后平行于主轴射出。
（3）平行于主轴的光线，经过凹透镜后发散射出，发散射出的光线的反向延长线会聚凹透镜焦点。
（4）沿着凹透镜右侧焦点射出的光线，经过凹透镜后，平行于主轴射出。
F F FF【例题1】（2020广东省）请画出图中入射光线经凸透镜后的折射光线。
【答案】【解析】平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变.【例题2】（2020四川广安）请将下图中的光路图补充完整｡【答案】【解析】过光心的光线经凹透镜折射后传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.1.在图乙中画出光线经过凸透镜后的折射光线｡【答案】【解析】由于通过焦点的光线经凸透镜折射后将平行于主光轴.2.画出图中平行于主光轴的入射光线经凸透镜折射后的光线。
【答案】如图所示。
【解析】关于凸透镜，有三条特殊的入射光线：①平行于主光轴；②过焦点；③过光心的。
每条特殊的入射光线对应的折射光线都有自己的特点。
根据两者的对应关系可以告诉入射光线做出折射光线；也可以利用折射光线做出对应的入射光线。
由图示可知，入射光线平行于主光轴，根据入射光线的特点，可以画出对应的折射光线。
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条入射光线对应的折射光线。
3.（2020福建）如图，点光源S位于凸透镜一侧。
在图中画出S发出的两条光线通过凸透镜后的折射光线。
【答案】【解析】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变.4.（2019湖南怀化）如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、b 经过凸透镜后的折射光线。
【答案】如图所示。
【解答】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变。
八年级物理第五章透镜作图题专题一、作图题1.完成图中的光路图。
2.如图所示，两透镜的主光轴在同一直线上，且两透镜的焦点正好重合，根据光路图，在方框内填上适当透镜的符号。
3.请在虚线框内画出适当的透镜或面镜。
4.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。
5.如图①，AB为光线经平面镜发射后的反射光线，请作出其入射光线和经凹透镜折射后的折射光线．（保留作图痕迹）6.如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出:射向凸透镜的入射光线；经平面镜的反射光线；标出反射角的度数.7. 如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置.一束光AB经凸透镜和平面镜怎样传播?画出光路图来；8.如图，请作出凸透镜的入射光线和进入水中的折射光线。
9.如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。
若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。
10.如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．11.如图所示，OO′为凸透镜的主光轴，S′为点光源S 经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。
12.完成如图的光路图。
13.如图为某透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜，并用作图法作出该透镜右侧的焦点F。
14.如图所示是照相机的原理图，A′B′是AB的像．请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示．15.如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．16.有一束光经过凸透镜二倍焦距处射向该透镜，请在图中画出这条光线经过凸透镜折射后的光路。
凸透镜成像专题类型一：成像作图 复习旧知：1：结合所学知识，完成光路图和以下问题：（1）.通过凸透镜光心的光线，经凸透镜 。
（2）.平行于凸透镜主光轴的光线，经凸透镜折射后 。
（3）.从凸透镜焦点发出的光线，经凸透镜折射后 。
2：实像和虚像（1）.实像： 而形成的。
（2）.虚像： 而形成的。
3：概念 （1）.物距： 的距离，叫物距，用字母 表示。
（2）.像距： 的距离，叫像距，用字母 表示。
（3）.焦距： 的距离，叫焦距，用字母 表示。
（1）物距满足 u>2f ，像距满足 f<v<2f ，像的特点 倒立， 缩小， 实像，像物 异侧。
（2）物距满足 ，像距满足 ，像的特点 ， ， ，像物 侧。
（3）物距满足 ，像距满足 ，像的特点 ， ， ，像物 侧。
（4）物距满足 ，不成像。
（5）物距满足 ，像的特点 ， ， ，像物 侧。
（1）像的虚实：凸透镜在什么条件下成实像？在什么条件下成虚像？（2）像的大小：凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？有没有缩小的虚像？（3）像的正倒：凸透镜在什么条件下成正立的像？在什么条件下成倒立的像？（4）当物距大于像距时，成什么像？当物距等于像距时，成什么像？当物距小于像距时，成什么像？（5）成实像时，当物体离靠近透镜时，像会靠近还是远离透镜？像是变大还是变小？成虚像时，当物体离靠近透镜时，像是变大还是变小？ 练习：类型二：成像规律的应用：1．把一个凸透镜对准太阳光，可在距凸透镜20cm 处得到一个最小最亮的光斑，若将一个物体放在此透镜前30cm 处，可在凸透镜的另一侧得到一个（ ）A ．倒立、放大的实像B ．倒立、缩小的实像C ．正立、放大的虚像D ．正立、缩小的实像2．在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10㎝，点燃的蜡烛放在距凸透镜15㎝处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（ ）A ．倒立、放大的实像B ．倒立、缩小的实像C ．正立、放大的虚像D ．正立、放大的实像3．某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，得到一个最小、最亮的光斑，测得此时光斑到透镜光心的距离是6㎝，该同学用此透镜观察较小的文字时，看到了正立的较大的字，则较小文字到透镜的距离（ ） A ．等于12㎝ B ．大于6㎝小于12㎝ C ．小于6㎝ D ．大小12㎝ 4．某凸透镜焦距是10cm ，将物体放在离焦点5cm 的地方，所成的像（ ）A ．一定是实像 B.一定是虚像 C.一定是放大的像 D.一定是缩小的像5．在探究凸透镜成像规律的实验中，已知凸透镜焦距为10cm ，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离（ ）A ．大于20㎝B ．大于10㎝且小于20㎝C ．小于10㎝D ．等于20㎝6．Ａ１Ｂ１是物体ＡＢ经过凸透镜所成的像，如图所示的情景中，正确的是（ ）7．在用焦距为10cm 的凸透镜来探究成像规律的实验中．(1)如图所示，将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度．其目的是使像成在_________________．(2)当烛焰距凸透镜15cm 时，移动光屏，可在光屏上得到一个2清晰的倒立、_________(选填“放大”或“缩小”)的实像．8．调整蜡烛、凸透镜、光屏的中心在同一高度，移动透镜、光屏，可以在光屏上得到一个清晰的烛焰的像，若用一不透光物体挡住半个透镜，则在光屏上（ ）Ａ．只能成半个烛焰的像，像的亮度不变 Ｂ．只能成半个烛焰的像，像的亮度变暗 Ｃ．仍成整个烛焰的像，像的亮度不变 Ｄ．仍成整个烛焰的像，像的亮度减弱 类型三：动态问题9 在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则（ ）A ．所成的是正立、缩小的实像B ．所成的是倒立、缩小的实像C ．把凸透镜向左移动，调整光屏的位置，得到的像变小D ．把凸透镜向右移动，调整光屏的位置，得到的像变小10 蜡烛从离凸透镜距离为５f 的地方向移向凸透镜的过程中，凸透镜所成的像（ ）Ａ．逐渐变大 Ｂ．逐渐变小 Ｃ．先变小，后变大 Ｄ．先变大后变小11. 把一物体放在凸透镜的焦点处，沿主光轴向远离透镜的方向移动（ ）[A] 像距逐渐增大，像变大 [B] 像距逐渐增大，像变小 [C] 像距逐渐变小，像变大 [D] 像距逐渐变小，像变小 12 某同学做凸透镜成像的实验，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上（ ）Ａ．成倒立、缩小的像 Ｂ．成倒立、放大的像 Ｃ．成正立、放大的像 Ｄ．不能成像 13、某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u 跟实像到透镜的距离v 之间的关系（如图），则凸透镜的焦距为 （ ）Ａ．60厘米 Ｂ．40厘米 Ｃ．20厘米 Ｄ．10厘米14．小明正在进行“视力的矫正”探究活动．（1）如图所示，他将一副眼镜放在蜡烛与凸透镜之间，在光屏上得到了一个缩小倒立的清晰实像，但是像在屏幕的下方，在不移动蜡烛和光屏的情况下，应将透镜和眼镜同时向 （选填“上”或“下”）移动．（2）若小明将眼镜拿走后，发现要将光屏向透镜方向移动，才能再次在光屏上得到清晰的像，这说明小明探究的是 （近视、远视）眼的成因，他所用的那副眼镜是 （选填“凹”或“凸”）透镜．15．假期到了，公园里游人如织，其中三位游客在同一地点，分别用不同型号的A 、B 、C 相机，对着同一个亭子各拍的照片如图甲、乙、丙所示．拍照时景物到照相机的距离 （填：“大于”、“小于”或“等于”）照相机二倍焦距；图中照相机的暗箱长度相当于（填：“焦距”、“像距”或“物距”）；照片 是用A 拍摄的．16．摄影师给某班同学照毕业合影时，在取景窗中发现旁边有一位同学不在取景窗内，他应向 （填“前”或“后”）移动照相机，同时应将暗箱长度变 （填“长”或“短”）．17．爷爷在用放大镜看报纸时，觉着字的像太小，为了使字的像大一些，正确的做法是：报纸和书的位置保持不动，使放大镜离书 一些（填“远”或“近”）．18．小明用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验． （1）如图1所示，要使像能够成在光屏的中央，应将光屏向 调整（选填“上”或“下”）． （2）实验中所用凸透镜的焦距是10cm ，当烛焰距凸透镜15cm 时，移动光屏至某一位置，在光屏上得到一个倒立、清晰的像，该像是 的（选填“放大”、“等大”或“缩小”）．（3）接着使烛焰向左移动5cm ，此时应该将光屏向 移到某一位置（选填“左”或“右”），才能在光屏上成清晰的像，这次所成的像比上一次要 （选填“大”或“小”）．（4）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图2所示），观察到光屏上的像变模糊了，此时要使光屏上成清晰的像，应该将光屏向 移（选填“左”或“右”）．（5）小华进行实验探究时，把蜡烛从离透镜较远的地方逐渐向透镜移动，调整光屏位置，在光屏上测出了不同位置时像的高度．并将数据填在表格中．（凸透镜焦距f=10cm）小华同学通过实验数据得出的结论是：物体到凸透镜距离越近．像就越大．请你对她的实验过程及实验结论作出点评． 19．小华参观展览会，在一个小展室里可见一个女导游在介绍商品，如图所示．试着与她握手，却发现是一个虚拟导游．可望而不可即．后来他发现这个女导游只是在一个玻璃屏风后倒立的电视机屏幕上经过处理的一个形象而已．则这个玻璃屏风是 镜，这个虚拟导游是 像（选填“虚”或“实”），电视机屏幕与玻璃屏风的距离应满足的条件是 20．小雨利用一个空的半球形的果冻盒装了一定量的水来做凸透镜成像实验，如图所示，把蜡烛放在果冻盒的前面，在另一侧的白纸上出现了一个清晰地像，说明蜡烛在这个凸透镜的 （选填：“二倍焦距外；一倍和二倍焦距之间；一倍焦距内”）位置；如图，若小雨沿AB 方向捏一下果冻盒，白纸上没有清晰的像了，白纸应向 （选填：“靠近蜡烛方向”；“远离蜡烛方向”）移动才能重新承接到清晰的像；若不移动白纸则应在果冻盒前放一个 （选填：“凸透镜”；“凹透镜”），白纸才能重新承接到清晰的像．。

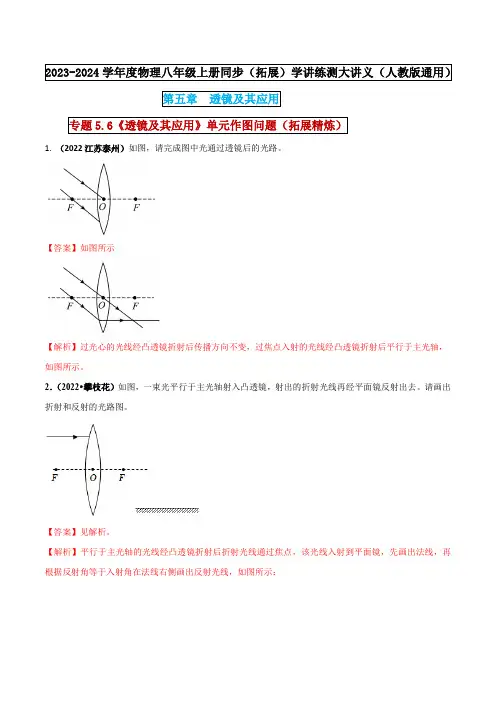

1. （2022江苏泰州）如图，请完成图中光通过透镜后的光路。
【答案】如图所示【解析】过光心的光线经凸透镜折射后传播方向不变，过焦点入射的光线经凸透镜折射后平行于主光轴，如图所示。
2．（2022•攀枝花）如图，一束光平行于主光轴射入凸透镜，射出的折射光线再经平面镜反射出去。
请画出折射和反射的光路图。
【答案】见解析。
【解析】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，该光线入射到平面镜，先画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如图所示：3．（2020营口）如图所示，水平放置的凹透镜，F是它的焦点，光线a经凹透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。
请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。
【答案】如图所示。
【解析】过光线a与凹透镜的交点做平行于主光轴的光线，则该光线为光线a过凹透镜的折射光线，延长光线a的折射光线及射向屏幕的光线交于一点，该点即为经平面镜反射的入射点，过该点做入射光线与反射光线所成夹角的角平分线，即为法线，过入射点做垂直于法线的直线，则为平面镜所在位置。
由几何知识可知，在平面镜反射时，入射角和反射角为60°，完成光路图并标出经平面镜反射时反射角的大小。
4. （2022广西百色）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。
【答案】如图所示。
【解析】由图可知，根据三条经过凸透镜的特殊光线可知，平行于主光轴的光线经凸透镜折射后，折射光线经过焦点；经过凸透镜光心的光线，其传播方向不变。
5．（2022•锦州）如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
要求：（1）画出点光源S；（2）补充入射光线；（3）画出反射光线经过凸透镜的折射光线。
【答案】见解析。
【解析】（1）平面镜成像时，像与物体关于镜面是对称的，据此做出发光点S；（2）由图可知，像与反射光线的连线与镜面的交点为反射点，连接S和反射点，该光线为入射光线；（3）从焦点发出的光线经过凸透镜后会平行于主光轴；如图所示：6．如图乙所示，请在图中画出在远视眼近处S点发出的两束入射光线经晶状体折射后对应的光线。
