1用途及使用范围RDW1系列智能型万能式低压断路器(以下简称断路器)，适用于交流50Hz，额定工作电压至400V及以下，额定电流400A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。
同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要求。
该断路器不带智能控制器及传感器可作隔离器用，断路器标示为。
断路器符合GB 14048.2《低压开关设备和控制设备第2部分：断路器》和 IEC 60947-2《低压开关设备和控制设备第2部分断路器》等标准。
2 型号含义及分类RD W 1 □ -□□/□断路器极数（三极无标记，四极用“4”表示）控制器类型断路器壳架等级额定电流抽屉式用“C ”（固定式无标记）设计序号万能式断路器企业产品型号2.2 分类2.2.1 按安装方式分a) 固定式b) 抽屉式2.2.2 按极数分：三极、四极2.2.3 按操作方式分a) 电动操作b) 手动操作（检修、维护用）2.3脱扣器种类智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
2.4 智能控制器功能a) 智能控制器分：H型（通讯用智能型）、M型（普通智能型）、L型（经济型）；b) 具有过载长延时反时限、短延时反时限、定时限、瞬时脱扣功能。
可由用户自行设定组成所需要的保护特性；c)单相接地保护功能；d)显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；e)报警功能：过载报警；f)自检功能：过热自检、微机自诊断；g)试验功能：试验控制器的动作特性。
3 正常工作条件和安装条件3.1 周围空气温度上限值不超过+40℃，下限值不低于-5℃，24h平均值不超过+35℃；上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与本厂协商。
3.2安装地点的海拔不超过2000m。

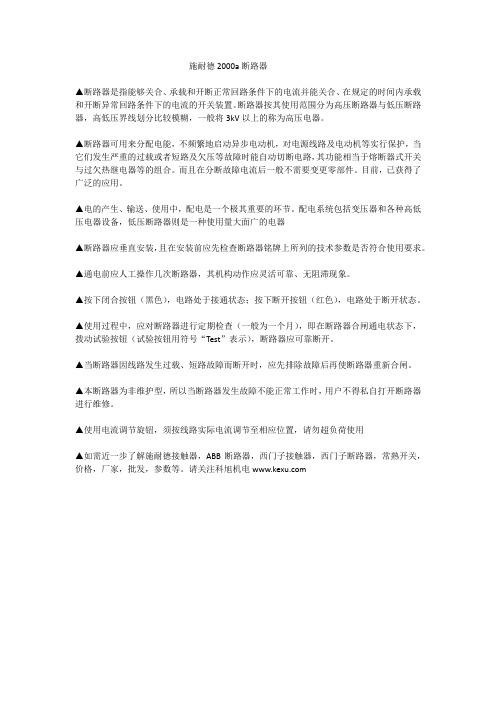

施耐德2000a断路器
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。
请关注科旭机电。

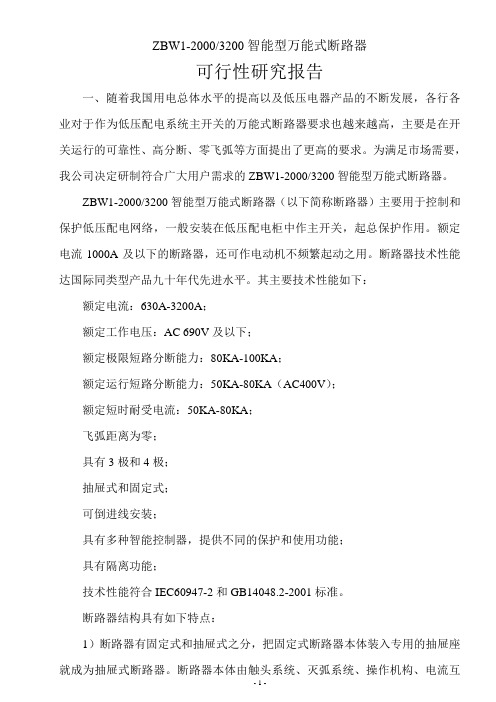

ZBW1-2000/3200智能型万能式断路器可行性研究报告一、随着我国用电总体水平的提高以及低压电器产品的不断发展，各行各业对于作为低压配电系统主开关的万能式断路器要求也越来越高，主要是在开关运行的可靠性、高分断、零飞弧等方面提出了更高的要求。
为满足市场需要，我公司决定研制符合广大用户需求的ZBW1-2000/3200智能型万能式断路器。
ZBW1-2000/3200智能型万能式断路器（以下简称断路器）主要用于控制和保护低压配电网络，一般安装在低压配电柜中作主开关，起总保护作用。
额定电流1000A及以下的断路器，还可作电动机不频繁起动之用。
断路器技术性能达国际同类型产品九十年代先进水平。
其主要技术性能如下：额定电流：630A-3200A；额定工作电压：AC 690V及以下；额定极限短路分断能力：80KA-100KA；额定运行短路分断能力：50KA-80KA（AC400V）；额定短时耐受电流：50KA-80KA；飞弧距离为零；具有3极和4极；抽屉式和固定式；可倒进线安装；具有多种智能控制器，提供不同的保护和使用功能；具有隔离功能；技术性能符合IEC60947-2和GB14048.2-2001标准。
断路器结构具有如下特点：1）断路器有固定式和抽屉式之分，把固定式断路器本体装入专用的抽屉座就成为抽屉式断路器。
断路器本体由触头系统、灭弧系统、操作机构、电流互感器、智能控制器和辅助开关、二次插接件、欠压、分励脱扣器等部件组成，抽屉座由带有导轨的左右侧板、底座和横梁等组成。
2）触头系统：采用一档触头系统，在同一触头的不同部位，触头单元既具有主触头的功能，也具有弧触头的功能。
触头系统采用新型的耐弧触头材料，使触头在分断短路电流后不致过分发热而引起温升过高。
触头系统采用多路并联，降低电动斥力，提高触头系统的电动稳定性。
3）灭弧室：每个极均设有一个灭弧室，其作用是将各电极分隔开，并相互绝缘，与断路器的其他部分及操作人员相隔离；灭弧室全部置于断路器的绝缘底座内，增加了灭弧室壁的机械强度，不致在分断大短路电流时炸裂。
一、RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称说明概述RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
智能型万能式断路器框架开关适于重合闸操作并有极高的操作可靠性与使用寿命。
智能型万能式断路器框架开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
智能型万能式断路器框架开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
智能型万能式断路器框架开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用二、智能型万能式断路器框架开关含义动静触头允许磨损累计厚度mm 3四、智能型万能式断路器框架开关选型用户可根据被保护对象选用不同型号的智能型万能式断路器框架开关，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《智能型万能式断路器框架开关RMW1、DW45-2000／3P 抽屉式800A》五、智能型万能式断路器框架开关使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在智能型万能式断路器框架开关端子间的工频电压不超过智能型万能式断路器框架开关的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。
8.智能型万能式断路器框架开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
智能型万能式断路器框架开关是变电站被保护设备免遭雷电冲击波袭击的设备。
智能型万能式断路器框架开关测量电流是否超过电动机的额定电流值，调整整定电流值。
电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。
CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
一、RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称说明概述RMW1、DW45-2000／3P 抽屉式800A智能型万能式断路器框架开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
智能型万能式断路器框架开关适于重合闸操作并有极高的操作可靠性与使用寿命。
智能型万能式断路器框架开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
智能型万能式断路器框架开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
智能型万能式断路器框架开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用二、智能型万能式断路器框架开关含义动静触头允许磨损累计厚度mm 3四、智能型万能式断路器框架开关选型用户可根据被保护对象选用不同型号的智能型万能式断路器框架开关，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《智能型万能式断路器框架开关RMW1、DW45-2000／3P 抽屉式800A》五、智能型万能式断路器框架开关使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在智能型万能式断路器框架开关端子间的工频电压不超过智能型万能式断路器框架开关的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。
8.智能型万能式断路器框架开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
智能型万能式断路器框架开关是变电站被保护设备免遭雷电冲击波袭击的设备。
智能型万能式断路器框架开关测量电流是否超过电动机的额定电流值，调整整定电流值。
电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。
CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
ANA1(Inm=20006300)系列智能型万能式断路器~1456891112131415NA1-2000~6300智能型万能式断路器A智能控制器旋出旋进把柄灭弧室导轨本体摇手柄手柄A断路器由本体和抽屉座两部分组成。
断路器本体插入抽屉座中成为抽屉式。
固定式断路器/隔离开关固定式安装使用固定支架注：隔离开关无智能控制器抽屉座本体普通型，多功能型智能控制器功能一览表标准型√√√√M 多功能型3M √√√√√√√√○○√○○√√√√○AA辅助触头A透明防护罩钢缆绳机械联锁1QF 2QF 010011QF2QF电路图可能的运行方式钥匙锁相间隔板门框及衬垫连杆式机械联锁5.4.15 双电源自动转换开关双电源自动转换开关为CB级，主要由两台NA1-2000关控制器等组成，适用于频率50/60Hz开关分自投自复、自投不自复、电网－发电三种。
