z 在建立数据库的时候，有的人很喜欢按照每个间隔的类型去划分间隔，比如说 线路的保护和测控放在一个间隔，每一个主变的保护、测控、本体放到 一个间隔，还有就是按照电压等级划分间隔。这样的划分固然清晰明了， 但是对与 CBZ8000 系统来讲，由于所提供的特征类型字比较少，在每一 个间隔内的特征类型又只能有唯一的一个，这样导致的结果就是本间隔 内刀闸等遥控的特征类型分配不够，致使无法进行遥控。
z 还有一点要注意的是 CBZ8000 系统所提供的检修置位是间隔检修，这样一旦是检 修挂牌后，整个间隔内的所有装置都将处于被检修状态。所以，为了避免诸如此类 问题的发生，尽量把间隔划分的细致一些，每一个间隔内的装置越少越好，当出现 问题的时候也不至于影响到本间隔内的其他装置。
15．养成看报文分析问题的好习惯。报文是装置所上送的最原始的信息，也是最容易
有功 P 额定值： 3 ×电压额定值 ×电流额定值 ；
无功 Q 额定值： 3 ×电压额定值×电流额定值 ；
模拟量值:= 基值 ＋ 二次值×比例系数；
三． 远动系统
添加网关时首先添加虚网关装置（为全站总信号），因为用户一般要求转发点号的前两 个点为事故总和预告总。
1． 远动系数的计算（站内系数）：
电压： 电流： 功率： 功率因数： 频率： 温度/直流 档位： 接口数据（如 直流电压）
装置乘系数 120 6 1039．2 1．2 2．4 360 32 300
装置除系数 32767 32767 32767 32767 32767 32767 32 3000
规约量程 2048 2048 2048 2048 2048 2048 32 2048
调度系数 1.2*PT/2048 1.2*CT/2048 1.2*1.732*PT*CT/2048 1.2/2048 0．05（DISA） 360/2048 1 0．1

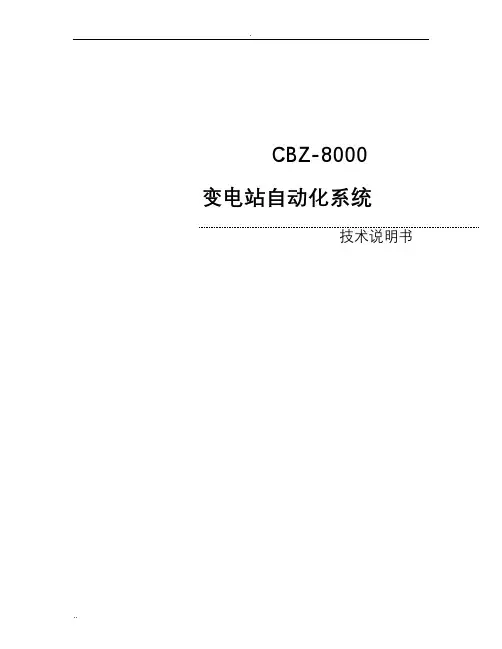

CBZ-8000变电站自动化系统技术说明书2007-11、系统概述随着我国电力事业的飞速发展，电网规模不断扩大，电网结构日趋复杂，高电压等级特别是500kV电压等级变电站得到了迅速发展并逐步成为区域电力枢纽或网架骨干节点，1000kV电压等级变电站也已经准备上马，电网运行需要传送的实时信息量成倍增多，对实时性要求更高。

另外，随着电力系统市场化改革的不断深入，电力系统“公司化改组、商业化运营、法制化管理”的时代已经到来。

这些都对变电站自动化提出了更高的技术要求。

许继电气股份有限公司通过对客户需求的充分调研和把握，借鉴了业界许多优秀自动化系统的成功经验，以先进可靠的计算机技术、网络通信技术和许继多年在自动化领域的积累为依托，倾力打造开发了CBZ-8000变电站自动化系统。

CBZ-8000变电站自动化系统遵循开放、先进、可靠、统一的设计理念，面对变电站需具备的功能和未来变电站自动化系统必然发展方向全面考虑，优化功能配置和简化系统结构，用分层、分布式的系统结构实现了面向对象的变电站自动化设计思想，完全兼容UNIX/Windows/Linux不同的操作系统。

可以根据不同电压等级的变电站自动化系统对监控主站软件的需求选择不同的操作系统。

系统实现了变电站功能的综合化、操作监视的屏幕化和运行管理的智能化。

“系统的整体性能达到了国际同类产品先进水平”（摘自鉴定证书）。

1.1系统设计目标：提高变电站自动化整体运行水平面向35kV～1000kV各电压等级变电站或开关站对自动化系统的功能需求，提供全面解决方案。

系统结构、软件和硬件的设计代表当今自动化技术的最新发展水平。

系统能适应变电站现场恶劣的运行环境，抗电磁干扰性好、可扩展性强。

采用开放性的国际标准以保证系统的开放性和兼容性，为广大电力用户提供更好更经济的服务。

提高设备利用率系统设计采用可持续发展策略，基于国际标准的开放性系统设计。

保证系统能随着变电站自动化技术的不断发展可在原有设计的基础上方便地进行更新和升级，系统可不必随新技术的发展而完全淘汰，最大限度地保障用户的投资，体现系统经济性的特点。

CBZ-8000远动使用说明书V 2.14许继自动化系统部1 概述 (3)1．1 路径与系统硬件配置说明 (3)1．2 网络设置 (4)2.功能说明 (5)2．1 主界面 (5)2．2 参数设置 (6)2．3 用户管理 (19)2．4 打印设置 (20)2．5 数据浏览 (20)2．6 遥控和设点调试功能 (23)2．7 报文输出 (25)2．8 数据库模板编辑 (26)2．9 查看界面 (30)2．10 版本信息 (31)2．11 工具栏说明 (31)2．12 现场上行报文 (32)2．13 现场下行报文 (33)2．14 远动上行数据 (33)2．15 远动下行数据 (34)3 附录 (34)3．1 附录Ⅰ系统使用步骤 (34)3．2 附录Ⅱ工程人员使用说明 (35)3．3 附录Ⅲ规约设置说明 (39)3．4 附录Ⅳ比例系数说明 (59)3．5 附录Ⅴ关于凌华工控机(Nupro 615)CMOS 设置的说明 (60)3．6 附录ⅤI 远动工控机装机说明 (60)4版本说明 (61)5 嵌入式远动WYD-802 (62)1 概述1．1 路径与系统硬件配置说明1．运行所需文件及路径正确安装后下列文件及目录存放在C:\Program Files\RTU目录下。

不能删除：dbserver.exe \\实时数据库rtuserver.exe \\规约服务器rtutk.exe \\参数设置及调试工具箱(人机界面)tmedit.exe \\定值模板库生成工具(人机界面)netrule.dat \\以太网规约选项ckrule.dat \\串口规约选项exec\ \\规约库edit\ \\数据库保存目录cfg\ \\rtuserver所需数据配置文件目录rtdb\ \\dbserver所需数据配置文件目录log\ \\记录相关操作和报文的目录help\ \\联机帮助和其它帮助文件目录动态链接库存放于C:\WINNT\system32路径下：dblib.dll \\数据库访问的接口函数库Api232.dll \\串口访问函数库下列路径为自动生成的规约存放路径，也存放在RTU目录下：ch1\ch2\…ch7\2．edit目录说明：cl\ \\测量库kg\ \\开关量库mc\ \\脉冲库soe\ \\SOE库yk\ \\遥控库dz\ \\定值库res\ \\增加数据库所必须的资源文件Temp\ \\存放临时Ini文件Templet\ \\模板库内容3．基本配置：微处理器性能不低于PentiumⅢ500M，内存为128M，硬盘不小于10G，2~4个以太网接口（RJ45），一个3.5英寸软驱接口，一个VGA接口，一个鼠标接口，一个键盘接口。

CBZ-8000变电站自动化系统（适用于2.3版本）简介及安装指南1.简介 (3)1.1CBZ-8000变电站自动化系统具有以下特点： (3)1.2运行环境 (4)2.系统的安装配置 (4)2.1安装SQLServer服务器程序 (4)2.2安装CBZ8000 (11)2.3安装True DBGrid Pro 7.0 (16)2.4系统启动 (20)2.5目录结构 (20)1.简介变电站自动化系统作为电力系统的基础自动化，在整个电力系统中起着举足轻重的作用。

随着电力系统的快速发展，对电力系统自动化水平要求也越来越高。

针对当前电力系统的最新要求，许继集团在广泛征求电力系统用户和专家意见的基础上，充分吸收当前国内外厂家的成功经验，并结合自己多年来在电力系统自动化产品设计的丰富经验，采用计算机最新技术，研制开发出CBZ-8000变电站自动化系统。

CBZ-8000变电站自动化系统基于Windows2000操作系统，采用面向对象的分层分布式设计思想，间隔层的设备直接通过以太网与上层进行通讯，系统设计遵循国际标准IEC 60870-5-103，IEC 60870-5-104传输规约，安全可靠性和开放性都得到了极大地提高。

CBZ-8000变电站自动化系统可广泛适用于500kV及以下各电压等级变电站系统。

1.1CBZ-8000变电站自动化系统具有以下特点：1.分层分布式结构。

系统分为两层：站控层和间隔层。

各间隔的设备相对独立，仅通过站内通信网与站控层进行互联。

2.系统可以根据用户的需要灵活配置。

系统各个应用单元按照模块化设计，可组可分。

小到变电站所有应用功能集中于一台计算机的最小模式配置，大到可配置主备服务器、多台监控主机和多台远动主站、工程师站、五防工作站等大模式配置。

3.采用IEC60870（103，104）/61850国际标准通信规约，凡支持上述标准的其他厂家产品可方便地接入到变电站自动化系统中。

4.系统可采用光纤，电缆等多种通信介质，组网方式灵活，既可组成光纤自愈式环型以太网，也可以组成光纤星型网，或者组成总线网。

CBZ8000后台技术问题CBZ8000后台技术问题第一期内容◆用鼠标右键缩放监控页面时，会有个别文字的字体不随页面的大小变化而变化，只有进行页面刷新后，才能恢复正常。

解决方法：是由于监控图形对于字体选为System的文体，缩放处理不与支持。

因此更改文字的静态属性，选择为非System的字体；另外也可将这些文字与图形合并起来。

◆监控实时报警窗口和历史报警窗口，出现很多误报的装置的开入变位信息。

而保护装置的历史记录中没有相应开入变位信息，原来监控在接受远动机对时时，导致时间错乱，才造成以上情况。

解决方法：在监控机的数据库中，删掉两个远动机的节点，使监控机不与远动机通讯，这样实时报警的信息和时间才能正确，历史报警存储报告也就正确了。

◆有时候我们会遇到这样的情况：用户没有接入这个遥信点，但又要求我们定义一个虚点。

例如会要求做虚拟刀闸遥控。

然而在总召唤后，这点肯定会变位。

解决方法：数据库中在该遥信点的定义中，选择“退出该遥信点”。

◆自动调压装置是山大的调压装置，监控进行遥调时，此装置的档位开入是弱电。

按照规约要求检查山大接口无任何问题，且问答正常，但监控就是不上报文。

此时我们应该想到延时，因为加延时10ms没通上，加1s马上通讯正常。

经验教训：8000规约转换器为16位机，而2000为8位机，相对而言速度较快，2000接口延时常以ms算（具体视情况而定）。

由于山大MVQC通讯板较慢（8位机），延时时间需要较长，才能接收到报文。

◆对某一间隔进行“间隔检修”时，如果在“间隔检修”期间，对该间隔进行了一系列的操作。

然后再对该间隔解除检修，则在操作员站中，该间隔的所有遥信状态仍然保持着检修前的状态！！此时只有对该间隔进行一次变位，这样该间隔的状态才会主动上送，或等待至总召唤。

◆监控系统在重新启动后，系统报“realdata运行出现错误，您需要重新启动程序”，而后realdata自动退出，反复几次都是这样。

仔细检查数据库，发现五防的设置不正确，监控遥信与五防遥信的数目不对应，改好数据库后，问题解决。

CBZ-8000自动化系统监控系统操作规程（一） C BZ-8000自动化系统简介1、 CBZ-8000自动化系统监控系统由监控层、通讯层和装置层组成，其结构图如下图示意。

其中，监控层主要由一到两套主机、远动终端设备、打印机、音响报警和语音报警等组成。

调度网关电度表RS-通讯层装置层站控层...10/100以太网网络对时UPSCBZ -8000综合自动化系统单网系统结构站控层设备包括:操作员站;继保工程师站;微机五防系统网络接口.预留大型电气设备在线监测与诊断系统和遥视系统的网络接口. 继电保护工程师站可实现变电站继电保护及故障录波信息的处理;具有故障再现,故障 分析功能. 间隔层设备包括保护装置,测控装置,自动装置,操作切换装置（WXH-810系列微机线路保护）以及其他的智能设备和附属设备（电子式电度表、VQC 、直流电源）. 公共设备FCK-820系列微机测控装置，WYJ-820系列微机电压监测装置2、 CBZ-8000自动化系统主要功能有：（1） 数据采集与处理：实时采集模拟量,开关量,数字量,温度量,脉冲量以及各类保护信息.对实时数据进行统计,分析,计算。

（2） 报警处理分为事故报警和预告报警方式.前者包括非操作引起的断路器跳闸和保护装置 动作信号.后者包括一般设备变位,状态异常信息,模拟量越限 / 复限,计算机站控系统 的各个部件,间隔层单元的状态异常等.报警信息包括设备名称,设备异常状态,报警发生时间(年,月,日,时,分,秒,毫秒).报警输出支持音响和语音,可由用户灵活设置,同时启动事件打印输出功能.（3）事故追忆，重要的遥信变位,保护动作发生时,系统自动启动相关的测量数据的记录,供系统将来进行事故追忆,系统可追忆事故前 3 分钟后 5 分钟共 128 点全站各个间隔的测量数据,并提供曲线,表格两种形式任意选择想要查看的事故追忆数据.（4）显示和打印的内容为:点号,名称,动作性质和时间(年,月,日,时,分,秒,毫秒).置于事件顺序记录区内的数字量可由人工在线进行组态和修改(增/减和禁止/激活).（二）C BZ-8000自动化系统后台监控软件操作1、软件的启动在显示器的左下角有，用鼠标左键单击它，出来下图，移动鼠标指向“程序（P）”，然后鼠标移动到“CBZ8000变电站综合自动化系统”，再用鼠标左键单击“在线监控”，就可以打开后台监控软件了。

CBZ-8000综合自动化系统培训手册许继电气²城乡电网自动化系统部2006．10目录1、系统简介2、监控系统使用方法3、微机保护的试验方法4、现场故障维护技巧5、820系列保护定值整定计算方法6、NWJ-801网关使用方法7、电脑的一些基本使用方法8、培训大纲一、系统简介一、简介CBZ-8000自动化系统监控系统由监控层、通讯层和装置层组成。

其中，监控层主要由一到两套主机、远动终端设备、打印机、音响报警和语音报警等组成。

系统结构如下图调度网关电度表RS-通讯层装置层站控层10/100以太网网络对时UPSCBZ -8000综合自动化系统单网系统结构说明：现场可以根据实际需要， 1）既可以选择操作员站主备双机热备用，也可以选择不配备操作员站。

2）系统不仅支持双网结构，也可以使用环网结构，还支持自愈型双环网结构。

3）GPS 卫星对时装置系选用设备。

系统配备时，通过“网络对时+ 硬脉冲对时”的系统对时方式，保证整个系统对时精度不大于2ms 。

1）系统特点：☆ 整个系统采用面向对象的设计原则，由站控层和间隔层两层构成，不设总控单元，简化系统结构。

☆ 系统主干网络采用星型以太网，站控层与间隔层设备之间直接采用以太网通讯，实现了平衡高速无瓶颈数据传输。

☆ 测控单元采用模块化结构，满足集中组屏式安装和全分散式安装的要求。

对于其他具有数字通讯功能的设备，通过网关进行规约转换后，即可接入系统。

☆ 操作员站、远动主站、继电保护工程师站在逻辑上相互独立，可以根据用户需求按需配制。

☆ 支持Windows2000。

支持SQL 数据库。

☆ 等同采用国际标准的IEC60870-5-104规约，方便实现可提供IEC60870-5-104规约设备的其他厂家与本系统的无缝接入。

☆ 可与专设的微机五防系统相配合，实现对远方控制操作、就地调试检修的防误闭锁。

操作员站也具备一定的逻辑闭锁功能。

☆ 远动主站可满足多种远动通讯规约的需要：IEC60870-5-101 规约；DL/T634-1997 规约；DISA；XT9702；μ4F 规约；SC1801 规约；部颁CDT 规约，DNP3.0，以及基于高速数据网的IEC60870-5-104 等多种规约。

CPZ8000P中低压智能配电管理系统CPZ8000P middle and low voltage intelligent power distribution management system操作说明书V2.0河南许继信息有限公司HENAN XUJI INFORMATION CO.,LTD.目录1概述 (3)1.1软件用途 (3)1.2 软件运行 (3)1.3硬件运行环境 (3)1.4软件运行环境 (3)2软件的安装和卸载 (5)2.1软件的安装 (5)2.2软件的卸载 (9)3软件路径设置 (12)4软件功能说明 (13)4.1 用户登录和注销 (14)4.2 键盘锁 (15)4.3 系统工具 (15)4.3.1越限告警设置 (15)4.3.2峰谷平设置 (16)4.3.3用户管理 (18)4.3.4修改操作密码 (19)4.3.5打印机设置 (19)4.3.6控制面板 (19)4.4 工程管理 (20)4.4.1设备管理 (20)4.4.2图纸管理 (21)4.4.3通讯录 (22)4.5 实时数据 (23)4.5.1实时信号查询 (23)4.5.2实时数据查询 (24)4.5.3回路数据查询 (24)4.6 历史数据 (25)4.6.1开关动作查询 (25)4.6.2历史数据查询 (26)4.6.3操作记录查询 (26)4.7 电能查询 (27)4.7.1历史电能查询 (27)4.7.2分时电能统计 (28)4.8 告警记录 (29)4.8.1变位告警 (29)4.8.2越限告警 (30)4.8.3 事件记录告警 (30)4.8.4历史遥信变位 (31)4.8.5历史越限告警 (31)4.8.6历史事件记录 (32)4.9 曲线查询 (33)4.9.1实时曲线 (33)4.9.2历史曲线 (33)4.9.3负荷曲线 (34)4.10 报表 (35)4.10.1日报表 (35)4.10.2周报表 (35)4.10.3月报表 (36)4.10.3季报表 (36)4.10.4年报表 (37)4.11 通讯状态 (38)4.11.1通讯状态图 (38)4.11.2通讯状态查询 (38)4.12 智能分析 (39)4.12.1曲线分析 (39)4.12.2时间统计 (40)4.12.3故障分析 (40)4.12.4开关动作统计 (41)4.13 电能质量 (42)4.13.1电压谐波分析 (42)4.13.2电流谐波分析 (42)4.13.3不平衡率分析 (43)4.13.4电压棒图 (43)4.14 左右键菜单 (44)4.14.1左键菜单 (44)4.14.2右键菜单 (45)4.15 摄像头 (47)5常见问题及解决方法 (50)1概述1.1软件用途随着我国电力系统的快速发展、用电负荷的持续增长、各种非线性负载不断出现所带来的电能质量问题日趋严重，使得供电公司和用户更加需要有效的电力监控解决方案来应对上述变化所带来的挑战，以实现输配电系统的可靠、高效、低耗的运行。

CBZ-8000变电站自动化系统在线监控系统使用说明书1.用户界面 (3)1.1系统运行 (3)1.2监控系统功能总体介绍 (5)1.2.1.菜单和工具栏 (5)1.2.2.其它常用操作 (13)2.报表、曲线及历史报警浏览 (15)2.1报表 (15)2.1.1界面元素介绍 (15)2.1.2报表常用操作 (16)2.1.3报表定时打印设置 (17)2.1.4报表定制 (19)2.2曲线 (21)2.2.1曲线文件的维护 (21)2.2.2设置曲线数据 (22)2.3历史报警浏览 (23)3.系统日志及事故追忆 (24)3.1系统日志 (24)3.2事故追忆 (28)CBZ-8000变电站自动化系统的软、硬件设计基于开放式系统规范要求，系统软件采用客户/服务器结构，它可以减少网络负荷，提高系统配置的灵活性，监控系统即可配置为独立的服务器、客户机，也可配置为客户、服务器合二为一的模式，服务器模块采用互为热主备的双冗余模式，监控系统可以运行在支持WindowsNT/2000操作系统的任意硬件平台，包括PC、ALPHA或其它任何类型的工作站。

CBZ-8000变电站自动化系统在线监控系统使用说明：描述如何启动在线监控系统；如何利用系统主菜单和工具栏进行常用操作；如何在监控画面中进行数据监视和操作；如何在事件列表中进行越限报警，变位信息，操作结果的查询；如何使用实时曲线和历史曲线对数据进行趋势分析；如何打印报表和接线图；如何进行事故追忆。

同时详细描述报表的制作以及曲线的定义等等。

1.用户界面1.1系统运行运行在线监控系统的主应用程序：C:\Program Files\Cbz8000变电站综合自动化系统\BIN\Cbz Dispatcher.exe，监控系统的启动画面如图1.1所示。

图1.1 CBZ8000监控系统的启动画面[注意]：1、在线监控系统运行之前，必须首先在监控系统“数据库维护系统”中进行系统设置、网络配置及用户权限设置等操作。

CBZ-8000变电站自动化系统网络系统调试使用说明1.网络通讯结构简介 (3)1.1CBZ-8000变电站自动化系统的网络通信结构 (3)1.2附图：典型配置 (4)2.光纤自愈环网配置说明 (6)2.1 安装步骤 (6)2.2 设备工作状态指示 (7)2.3 故障输出 (7)3.NWJ-801网关调试说明 (7)3.1简介 (7)3.2 接线说明 (8)3.3 GW Tools软件包使用说明 (9)3.4 网关程序下载及调试说明 (15)3.4.1. 调试所需配件清单 (15)3.4.2. 网关程序下载步骤 (15)3.4.3. 常见问题及排错 (17)附录：RJ45头网线制作 (18)1.水晶头及双绞线介绍： (18)2.10M、100M网线的做法（国标） (20)1. 网络通讯结构简介1.1CBZ-8000变电站自动化系统的网络通信结构CBZ-8000变电站自动化系统的网络通信结构如图1.1所示。

整个系统采用面向对象的设计原则，由站控层和间隔层两层设备构成，不设置前置机，主干网络结构采用光纤自愈环网以太网，站控层与间隔层设备间直接采用以太网通讯，实现了高速度无瓶颈平衡式数据传输，测控单元采用模块化的结构，可同时满足集中组屏式安装、保护小室安装和全分散式安装的要求。

对具有以太网接口的微机保护可直接上网，否则可通过网关接入系统。

站控层及间隔层均采用星型连接的方式接入主干光纤自愈环网，站控层采用双网接入主干网，间隔层可采用单网或双网方式接入主干网。

图1.1：CBZ-8000变电站自动化系统的网络通信结构图CBZ-8000系列变电站自动化系统网络通信结构的特点1）网络的可靠性：光纤自愈环网在网络中任一点故障时，可快速切换通道，切换时间对于10M以太网小于20ms，100M以太网小于0.5s，保证网络上设备的正常通讯，其可靠性相当于双总线网络，可满足110—500kV变电站自动化的要求，如采用双环自愈环网，将具有更高的可靠性，完全可满足特高压重要变电站自动化的要求；同时，由于光纤自愈环网的采用，避免了多级接入设备的级联，只要2—3级即可满足要求，进一步提高了网络的可靠性；所有的环网接入设备全部针对工业环境设计，采用冗余直流电源供电，是普通的网络接入设备不可比拟的；整个系统采用的星型和光纤自愈环网混合网络，避免了纯环型网络在节点过多时的缺点，且保存了星型以太网接口标准的优点。

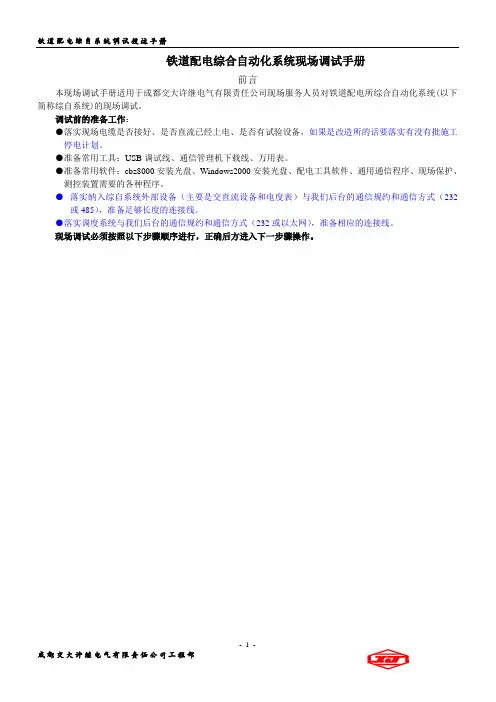

铁道配电综合自动化系统现场调试手册前言本现场调试手册适用于成都交大许继电气有限责任公司现场服务人员对铁道配电所综合自动化系统(以下简称综自系统)的现场调试。

调试前的准备工作：●落实现场电缆是否接好、是否直流已经上电、是否有试验设备，如果是改造所的话要落实有没有批施工停电计划。

●准备常用工具：USB调试线、通信管理机下载线、万用表。

●准备常用软件：cbz8000安装光盘、Windows2000安装光盘、配电工具软件、通用通信程序、现场保护、测控装置需要的各种程序。

●落实纳入综自系统外部设备（主要是交直流设备和电度表）与我们后台的通信规约和通信方式（232或485），准备足够长度的连接线。

●落实调度系统与我们后台的通信规约和通信方式（232或以太网），准备相应的连接线。

现场调试必须按照以下步骤顺序进行，正确后方进入下一步骤操作。

目录一、通电前综自系统现场检验及安装1.屏体(含后台系统)种类、数量检查并记录2.屏体上装置(含装置插件)种类、数量检查并记录3.屏体交直流回路(含装置)检查4.屏体上端子排检查5.屏间电缆检查6.屏体上元器件外观检查7.屏顶小母线安装检验(施工方安装)8.间隔层光纤连接9.后台安装(监控主机、外设设备以及网络设备组建)10.交直流规格检查并记录二、综自系统通电检验1．屏体上元器件机械以及电气功能检查2．保护装置装置上电检验3．通过试验工具软件对装置进行菜单操作，进一步检查装置程序是否正常运行4．查装置程序CRC校验码是否正确并记录5．后台系统通电检验三、综自系统功能试验1. 间隔层当地控制功能试验1.1屏体上断路器开关分合闸控制功能试验(含信号检查)1.2屏体上隔离开关分合闸控制功能试验(含信号检查)1.3屏体上断路器、隔开之间以及断路器之间闭锁关系检查1.4屏体上硬压板(连接片)功能试验2. 间隔层保护测控装置保护性能试验2.1馈线保护性能试验2.2进线保护性能试验2.3自闭贯通线保护性能试验2.4电容器保护性能试验2.5母联保护性能试验2.6调压器保护性能试验2.7公用测控性能试验2.8变压器主保护性能试验2.9变压器高压侧后备保护性能试验2.10变压器低压侧后备保护性能试验3. 间隔层保护测控装置控制性能试验(该试验最好在后台遥控功能中进行检验) 3.1屏体上当地/远方开关闭锁功能试验3.2各种测控装置控制功能试验(含信号检查)4. 间隔层保护测控装置测量性能试验(该试验最好在后台测量性能中进行检验)5. 交直流系统以及电度表等智能设备通信性能试验6. 试验工具软件常用功能检验6.1工具软件的安装和驱动程序的安装6.2用试验工具软件保存定值故障报告到数据库6.3用试验工具软件下载保护程序6.4查看程序版本7. 后台系统性能试验7.1在线监控主接线图以及装置信息图完善7.2在线监控接线图以及装置信息图遥测、遥信、遥控性能试验7.3工程师站功能试验7.4报表和曲线的制作7.5后台文件备份四、远动调试1. 通信设备组建2. 通道调试3. 按照通信规约进行遥测、遥信、遥控、SOE、电度等功能检验4. 远动文件备份五、投运检查1. 投运前检查(流互接地、端子排)2. 定值合理性检查，并备份定值(含后台系统备份)3. 现场培训4. 投运后24小时电气量检查(变压器差流、和流检查)附：现场调试记录表一、通电前综自系统现场检验及安装1．屏体(含后台系统)种类、数量检查是否与设计图纸一致并记录2．屏体上装置(含装置插件)种类、数量检查并记录3．屏体交直流回路(含装置)检查检查交流电流回路是否开路，交流电压回路是否短路，直流回路是否短路4．屏体上端子排检查；端子排上的电缆接的是否与盘内安装单位一致，试验端子连接片是否接牢，继电器端子上的继电器是否安装稳固。

监控系统操作与注意事项一：监控系统正常运行需要启动的软件1、SQL Server,此软件为数据库软件，如果不启动该软件所有的数据将不会被保存下来，计算机启动时，该软件为自动启动，可以在右下角有个，该图标显示为运行状态，如果为，则该软件没有正常运行，此时用鼠标双击该图标可以出现如下画面：此时点击上图中的开始/继续图标，看到屏幕右下角的变成，此时该软件即为正常运行。

该程序在系统中的目录为：C:\Program Files\Microsoft SQL Server\80\Tools\Binn\sqlmangr.exe2、实时数据库系统，该程序的图标为，上述的SQL Server软件正常运行后，即启动该软件，如果该软件不能启动，那么在监控系统中的数据将不会刷新，启动后可以在计算机屏幕右下角的系统托盘区看到图标。

该程序在系统中的目录为：C:\Program Files\许继电气股份有限公司\CBZ-8000变电站自动化系统\Bin3、在线监控，该程序的图标为，在上述两种软件启动后启动此软件，该软件可以显示监控系统的画面以及事件、遥测等信息。

启动后可以在屏幕下方的任务栏区域看到这样的图标。

该程序在系统中的目录为：C:\Program Files\许继电气股份有限公司\CBZ-8000变电站自动化系统\Bin4、工程师站软件，该程序的图标为，双击该图标可以启动该程序，启动完后可以在屏幕的右下角的托盘区域看到这样的图标，启动该程序可以对保护装置的定值进行远方修改，以及进行故障录波。

该程序在系统中的目录为：C:\Program Files\Protect_Inf（注：以上的安装程序默认系统盘为C盘）。

以上软件全部启动后，该系统即可正常运行。

二：监控系统相关操作简介1、查看报表，在监控系统运行画面上的工具栏上可以看到这样的图标，用鼠标点击该图标可以出现报表。

在报表的菜单上有时间选项，输入时间可以查看相应那一天的报表记录。

CBZ-8000变电站自动化系统工程师站使用说明书1 系统概述 (3)2 配置及安装 (4)2.1 配置要求 (4)2.2 系统安装 (4)2.3 网络配置 (4)3 系统设置 (5)3.1 用户管理 (5)3.2 参数设置 (6)3.3 数据库参数设置 (12)4 数据库维护 (12)4.1 数据库结构 (12)4.2 创建数据库 (16)4.3 数据库维护 (18)4.4 创建装置模板 (23)4.5 数据库备份与还原 (25)4.6 历史数据管理 (27)5 图形界面 (28)5.1 图形编辑控件 (29)5.2 图形编辑与存储 (33)6 继保处理 (35)6.1 状态监视 (36)6.2 定值管理 (37)6.3 保护压板投退 (40)6.4 版本号查询 (43)6.5 小电流接地选线 (44)6.6报文监视 (46)6.7 信息查询 (47)6.8 信息统计 (50)6.9 事故信息 (51)6.10 状态确认 (52)6.11 系统事件 (52)6.12 系统网络状况监视 (53)7.录波分析 (54)7.1 界面风格 (55)7.2 文件读取 (57)7.3 波形分析 (58)8 附录I CBZ-8000工程师站安装指南 (67)8．1 SQL Server 2000安装的步骤 (67)8．2 安装CBZ 8000工程师站 (70)9 附录Ⅱ工程人员使用说明 (71)9．1 系统使用步骤 (71)9．2 工程注意事项 (72)1 系统概述“继保工程师站”的全称为“继电保护工程师站及录波分析后台”是利用现代计算机和网络技术，实时收集变电站运行和故障信息，并通过对变电站的故障信息进行综合分析，为事故分析、故障定位和计算整定工作提供科学依据，帮助电力主管部门及时了解电网运行情况，以做出正确的分析和决策，来保证电网更稳定地运行。

CBZ8000系统继保工程师站的功能结构如下：图1-1 系统功能结构图CBZ-8000继保工程师站的特点可以用“技术领先、性能稳定、功能超前、易于扩展”来概括，这也是系统研制之初提出的一个目标。

XJ GROUP CORPORATION
7
CBZ-8000 系统培训教材 安装过程中基本按默认安装即可,需修改项 a.在服务帐户设置界面，如下图所示。选择“对每个服务使用同一帐户。自动启动 SQL Server 服务（E）”；服务设置选择“使用本地系统帐户”
b.身份验证模式界面，如下图所示，选择“混合模式（Windows 验证和 SQL Server 验 证）”； 添加 sa 登录密码，为方便维护，现统一定为“sa”
联系电话：0374－3212814/3212195 电子邮件：xjkfb@，
第一章 系统介绍
许继集团有限 公司 许继集团 有限公司
XJ GROUP CORPORATION
3
CBZ-8000 系统培训教材 一.概述 变电站自动化系统作为电力系统的基础自动化，在整个电力系统中起着举足轻重的作用。 随着电力系统的快速发展，对电力系统自动化水平要求也越来越高。针对当前电力系统的最新 要求，许继集团在广泛征求电力系统用户和专家意见的基础上，充分吸收当前国内外厂家的成 功经验，并结合自己多年来在电力系统自动化产品设计的丰富经验，采用计算机最新技术，研 制开发出 CBZ-8000 变电站自动化系统。 CBZ-8000 变电站自动化系统基于 Windows2000 操作系统，采用面向对象的分层分布式设 计思想，间隔层的设备经网关通过以太网与上层进行通讯，系统设计遵循国际标准 IEC 60870-5-103，IEC 60870-5-104 传输规约，安全可靠性和开放性都得到了极大地提高。CBZ8000 变电站自动化系统可广泛适用于 500kV 及以下各电压等级变电站系统。 二.CBZ-8000 变电站自动化系统特点： 1. 分层分布式结构。 系统分为两层：站控层和间隔层。 各间隔的设备相对独立，仅通过站内通信网与站控层 进行互联。 2. 系统可以根据用户的需要灵活配置。 系统各个应用单元按照模块化设计，可组可分。小到变电站所有应用功能集中于一台计算 机的最小模式配置，大到可配置主备服务器、多台监控主机和多台远动主站、工程师站、五防 工作站等大模式配置。 3. 采用 IEC60870（103，104）/61850 国际标准通信规约，凡支持上述标准的其他厂家产品 可方便地接入到变电站自动化系统中,其他非标准规约,可通过修改网关程序灵活接入。 4. 系统可采用光纤，电缆等多种通信介质，组网方式灵活，既可组成光纤自愈式环型以太 网，也可以组成光纤星型网，或者组成总线网。 5. 系统既支持服务器双机热备也支持单网和双网配置，在双网模式下支持双以太网的热备及 网络分流，可以满足高端用户的需求。 6. 系统采用大型商业数据库与自行开发的实时数据库结合，使历史库和内存库的访问达到数 据无缝连接和统一管理，支持 ODBC 和 SQL。因而系统具有很好的开放性。 7. 基于许继集团 AuTop2.0 图形组态平台全新升级，充分吸收了国内外著名图形组态软件的 优点。升级后的图形组态软件功能强大，通用性较强，由于设计按照通用图形组态软件考虑， 因此，不但可用于变电站监控系统，它还可用于其他监控系统中。 8. 系统数据库定义针对变电站自动化的特点，按照间隔、装置等建立模板库，工程人员及运 行维护人员可以很方便地由模板派生出实际的对象。大大简化和方便工程制作与维护。

CBZ8000变电站综合自动化系统网关的调试方法
蒙小康;敖倩
【期刊名称】《湖北电力》
【年(卷),期】2010(34)4
【摘要】文章介绍许继公司CBZ8000变电站综合自动化系统的XJGW21-2网关调试方法,XJGW21-2网关是许继公司CBZ8000变电站综合自动化系统中后台计算机与保护装置间之间的规约转换器,在整个8000系统的网络通讯系统中起着至关重要的作用.
【总页数】2页(P15,20)
【作者】蒙小康;敖倩
【作者单位】湖北省荆州供电公司,湖北,荆州,434000;湖北省荆州供电公司,湖北,荆州,434000
【正文语种】中文
【中图分类】TM733
【相关文献】
1.变电站综合自动化系统现场调试方法简介 [J], 庞怀江;李锡刚;何敬国;王敏;郭圣伟
2.变电站综合自动化系统调试新方法研究 [J], 刘毅
3.变电站综合自动化系统调试新方法研究 [J], 刘毅[1]
4.变电站综合自动化系统快速调试和自动验收系统设计与实现 [J], 江彪;范焱炜;黄
丽莎
5.110kV变电站综合自动化系统的调试问题 [J], 翁其彩
因版权原因，仅展示原文概要，查看原文内容请购买。

许继发电自动化系统部调试部8000后台3天入门速成教材第 1.0版第一天上午课程第一讲 8000系统概述1 基于网关的全新网络结构许继8000系统充分结合了当前国际领先的软硬件技术和全新的软硬件平台开发理念。

基于网关的全新网络结构，从整体上确保了8000系统的可靠性、实时性和开放性要求。

网关采用RTOS嵌入式操作系统，通过C语言编程实现规约转换功能。

网关示意图如下。

网关的出现，使原本不具备以太网接口的现地层智能设备比如保护装置、直流装置、电度表、PLC等其它厂家的外设可以通过网关进行规约转换后接入到以太网。

对PLC，随着国际几大知名厂家对PLC通信方式的改进，摈弃以往PLC必须经由工控机（IPC）转发实现以太网通信方式，弱化LCU中工控机的地位和作用，代之采用PLC直上以太网的系统结构模式，已成为当前各生产厂家系统组建的最佳选择。

当然，有些水电厂为了完成PLC的控制功能，也可以采用各智能装置（包括保护、转速信号装置、温度巡检装置等）通过串口或者现场总线的通信方式，借助PLC向以太网转发。

但对大中型电厂而言，如果接入PLC较多的串口设备，将无法满足系统的实时性要求。

8000系统的整体设计亦可根据电站规模、现场条件等情况，采取多种冗余手段，确保系统中某一部件故障不致影响到系统的正常运行，进一步提高系统的可靠性。

冗余方法包括：对操作员站的主备配置，冗余双网配置，PLC软硬件的双机热备配置，网关RS485／232104／TCP以太网口（RJ45）安排：自学/答疑1.5h第 1 页共 2 页理论介绍以及监控系统电源（包括主机及网络电源、PLC CPU电源、I／O电源等）的冗余配置等。

2 800平台装置整体技术的先进性800平台装置软件采用RTOS嵌入式操作系统，采用高性能的32位浮点型数字信号处理器TMS320C32，每秒可以达到6000万次的计算能力，其浮点处理能力可以达到奔腾II水平。

采用了大容量的FLASH、SRAM、EEPROM，大规模可编程逻辑芯片CPLD，实现了硬件设计的软件化，简化了硬件电路，增加了保密性。

CBZ8000远动——IEC101规约调试说明1．规约支持子站->主站监视方向过程和控制信息RTU－>调度方向类型标示<1> ：不带时标的单点信息类型标示<2> ：带时标的单点信息类型标示<3> ：不带时标的双点信息类型标示<4> ：带时标的双点信息类型标示<5> ：步信息类型标示<9> ：测量值类型标示<15> ：电能脉冲记数量类型标示<17> ：带时标的继电保护或重合闸设备单个事件类型标示<21> ：不带品质因数的测量值类型标示<70> ：初始化结束主站->子站控制方向过程和控制信息调度－> RTU方向类型标示<45> ：单点遥控命令类型标示<46> ：双点遥控命令类型标示<47> ：升降命令(如果改为46，则不支持急停)类型标示<100>：召唤命令类型标示<101>：电能脉冲召唤命令类型标示<102>：读数据类型标示<103>：时钟同步命令类型标示<104>：测试命令类型标示<105>：复位进程命令2．通道参数配置1）选择串口，选择规约时请选择“IEC101”，设置串口参数，应保证波特率与校验方式与调度端一致。

经过串口配置后，进入“高级配置”窗口。

需注意：★请选择是否使用该通道对计算机校时；当使用GPS时，应选择否。

★校时的基准年现在为2000，是当规约中用一个字节表示年份时，需要与之求和得到4位数的实际年份；★本规约暂时只支持上送过程值；★事故总、预告总复归时间设置，决定了事故总信号和预告总信号被置位后自动复归的时间间隔，一般为10S，当波特率太低时，可将时间改长；当保护动作后，事故总信号置位，远动主站会报告调度“事故总信号发生”，经过此时间后，远动主站会报告调度“事故总信号复归”。
