主变保护(RCS-978)运行规程第一章装置简介2.1 220kV主变保护RCS-978E主变保护装置功能介绍2.1.1 装置的生产厂家及型号南瑞继保公司生产的RCS-978系列微机变压器成套保护装置，该保护从原理及接线上都满足了保护双重化的要求。
2.1.2 装置的功能及组成装置的功能：装置为微机实现的数字式变压器保护，它包括差动保护、三侧后备保护、非电量保护、公共绕组保护、非全相及失灵保护及三侧操作箱。
装置的组成：RCS-978系列微机变压器成套保护装置采用I、II屏组合方式，其中保护Ⅰ屏包括RCS-978变压器成套保护装置、RCS-974变压器非电量及辅助保护装置、保护Ⅱ屏包括RCS-978变压器成套保护装置、CZX-12R操作继电器箱。
RCS-974变压器非电量及辅助保护装置包括变压器非电量及非全相保护。
CZX-12R操作继电器箱是220kV开关的操作回路和220kV交流电压切换回路。
220kV开关的操作回路包括一套合闸回路和两套相对独立的跳闸回路。
2.2.3 保护配置RCS-978装置中可提供一台变压器所需要的全部电量保护，主保护和后备保护共用同一TA。
这些保护包括：稳态比率差动差动速断工频变化量比率差动零序比率差动/分侧比率差动复合电压闭锁方向过流零序方向过流零序过压间隙零序过流后备保护可以根据需要灵活配置于各侧。
另外还包括以下异常告警功能：过负荷报警起动冷却器过载闭锁有载调压零序电压报警公共绕组零序电流报警差流异常报警零序差流异常报警差动回路TA断线TA异常报警和TV异常报警2.3 RCS-978E主变保护装置主要技术指标2.3.1 动作时间差动速断： 15 ms (1.5倍整定值)稳态比率差动： 30 ms (2倍整定值)工频变化量比率差动： 30 ms (2倍整定值)零序比率差动（或分侧差动）： 30 ms (2倍整定值)2.3.2 事件记录⑴故障录波容和故障事件报告容量保护起动记录起动前2个周波、起动后6个周波的所有电流电压波形。
编号：Q/H G D—X X—X X X X220kV主变（RCS-978E型）保护全部校验作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省电力公司1范围本作业指导书适用于220kV主变RCS-978E型保护全部校验工作,其他变电站同类型保护装置的全部校验工作可参照本指导书执行。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL408—-2005国家电网公司电力安全工作规程（变电站和发电厂电气部分）JJG1027—1991测量误差及数据处理DL/T623—1997电力系统继电保护和安全自动装置运行评价规程JB/T9568—2000电力系统继电器、保护及自动装置通用技术条件国家电网科〔2009〕572号《继电保护和电网安全自动装置现场工作保安规定》（87）水电电生字第108号继电保护及电网安全自动装置检验条例DL/T624—1997继电保护微机型试验装置技术条件GB/T7261—2000继电器及装置基本试验方法DL/T478—2001静态继电保护及安全自动装置通用技术条件DL/T527—2002静态继电保护装置逆变电源技术条件GB14285—1993继电保护和安全自动装置技术规程RCS-978系列微机变压器成套保护装置技术说明书RCS-978系列微机变压器成套保护装置培训教材RCS-978系列微机变压器成套保护装置调试大纲RCS-978系列微机变压器成套保护装置检验规程Q/GDW161—2007《线路保护及辅助装置标准化设计规范》Q/GDW175—2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》《<国家电网公司十八项电网重大反事故措施>继电保护专业重点实施要求》《微机保护软件管理规定》国家电网公司《电力安全工作规程》及安徽省电力公司宣贯意见2010版国家电网公司《电网调度安全风险辨识防范手册》3修前准备3.1作业任务及作业条件3.2人员要求3.3备品备件3.4工器具及相关资料3.5危险点分析与预控3.6人员分工4作业程序及作业标准(试验记录见附录B) 4.1开工4.2检修电源的使用4.3检修内容和工艺标准4.4竣工5验收记录6作业指导书执行情况评估附录A：XX变220kV#1主变保护校验二次工作安全措施票单位：编号：执行人：监护人：恢复人：监护人附录B：XX变电站220kV#1主变保护全部校验试验报告工作负责人：工作成员：试验日期：B.1保护屏（#1、#1#1）后接线及插件外观检查B.2保护屏（#1、#1#1）上压板检查B.3屏蔽接地检查B.4绝缘测试记录B.5逆变电源测试B.6通电初步检查B.7保护屏#1测试B.7.1交流量精度测试表格二：表格三：表格二：B.8保护屏#1#1测试B.8.2差动保护测试B.8.3高压侧后备保护测试表格一：B.9整组传动试验B.10断路器控制回路检查B.11保护定值核对B.12状态检查B.13终结。

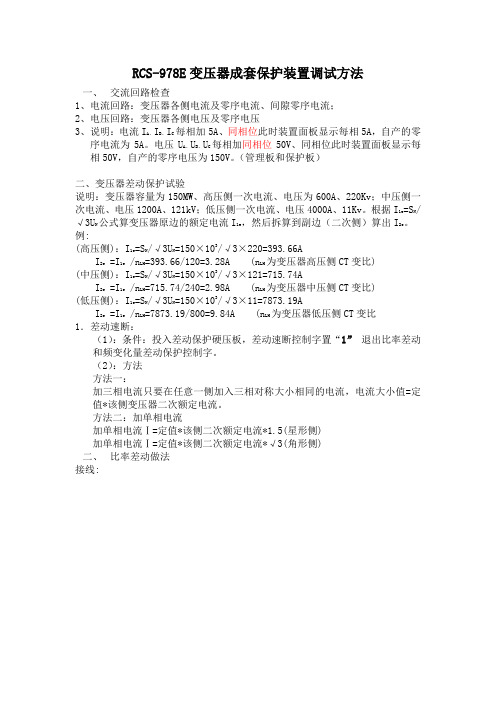

RCS-978E变压器成套保护装置调试方法一、交流回路检查1、电流回路：变压器各侧电流及零序电流、间隙零序电流；2、电压回路：变压器各侧电压及零序电压3、说明：电流IA、IB、IC每相加5A、同相位此时装置面板显示每相5A，自产的零序电流为5A。
电压UA、UB、UC每相加同相位50V、同相位此时装置面板显示每相50V，自产的零序电压为150V。
（管理板和保护板）二、变压器差动保护试验说明：变压器容量为150MW、高压侧一次电流、电压为600A、220Kv；中压侧一次电流、电压1200A、121kV；低压侧一次电流、电压4000A、11Kv。
根据I1e =SN/√3UN 公式算变压器原边的额定电流I1e，然后拆算到副边（二次侧）算出I2e。
例:(高压侧)：I1e =SN/√3UN=150×103/√3×220=393.66AI2e =I1e/nLH=393.66/120=3.28A (nLH为变压器高压侧CT变比)(中压侧)：I1e =SN/√3UN=150×103/√3×121=715.74AI2e =I1e/nLH=715.74/240=2.98A (nLH为变压器中压侧CT变比)(低压侧)：I1e =SN/√3UN=150×103/√3×11=7873.19AI2e =I1e/nLH=7873.19/800=9.84A (nLH为变压器低压侧CT变比1．差动速断：（1）：条件：投入差动保护硬压板，差动速断控制字置“1”退出比率差动和频变化量差动保护控制字。
（2）：方法方法一：加三相电流只要在任意一侧加入三相对称大小相同的电流，电流大小值=定值*该侧变压器二次额定电流。
方法二：加单相电流加单相电流Ⅰ=定值*该侧二次额定电流*1.5(星形侧)加单相电流Ⅰ=定值*该侧二次额定电流*√3(角形侧)二、比率差动做法接线:即对于 Y侧，保护A相、B相加入方法相反，Δ形侧只加A相即可。

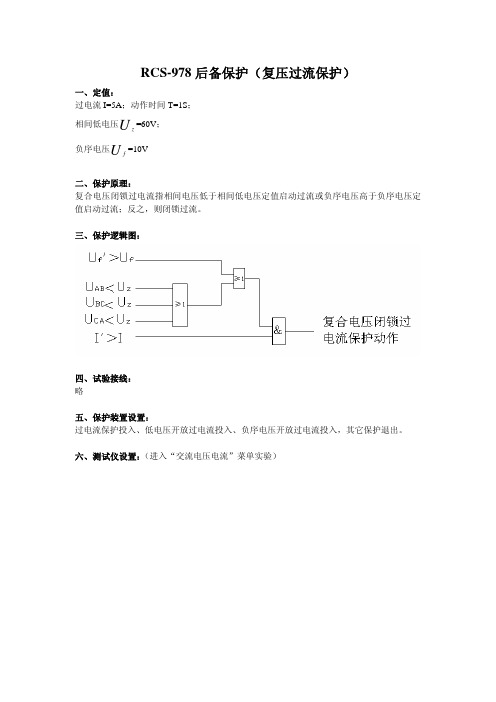

RCS-978后备保护（复压过流保护）一、定值：过电流I=5A；动作时间T=1S；相间低电压U z=60V；负序电压U=10Vf二、保护原理：复合电压闭锁过电流指相间电压低于相间低电压定值启动过流或负序电压高于负序电压定值启动过流；反之，则闭锁过流。
三、保护逻辑图：四、试验接线：略五、保护装置设置：过电流保护投入、低电压开放过电流投入、负序电压开放过电流投入，其它保护退出。
六、测试仪设置：（进入“交流电压电流”菜单实验）（一）过电流保护1、关机状态下页面设置（1）电压电流设置电压电流参数（2）变量选择修改变量注意：记录变量为“Ia幅值”（3）开关量开关量选择（4）显示切换按“显示切换键”显示线量图按“star”键入试验2、开机状态下操作步骤（1）输出空载状态，等待保护复归（2）保护复归后，按“Tab”键切换到第一变量，再按“—”键减少电压幅值，注意线电压显示，当线电压刚好低于定值60V时，低电压闭锁开放过电流保护。
（3）按“Tab”键切换到第二变量，再按“+”键增加电流幅值，直到保护到作（一般为动作定值左右）。
注意：为了防止长时间输出故障电流，可以快速将电流幅值升至接近5A后，再慢慢升高。
升至接近5A后，每步时间大于保护动作时间。
例如定值为5A，动作时间为1S，可以升至4.5A，再按每步时间间隔2S左右（只要求大于1S）增加电流幅值。
3、实验结果：整定值：5A 动作值：5.1A（二）正序相间低电压开放过电流保护1、关机状态下页面设置（1）电压电流设置电压电流参数（2）变量选择修改变量注意：记录变量为“Uab幅值”（3）开关量开关量选择（4）显示切换按“显示切换键”显示线量图按“star”键入试验2、开机状态下操作步骤（1）输出空载状态，等待保护复归（2）保护复归后，按“Tab”键切换到第二变量，再按“+”键增加电流幅值到6A。
此时，由于电压正常，闭锁过流保护动作，因此保护不动作。
（3）按“Tab”键切换到第一变量，再按“—”键减少电压幅值，注意线电压显示，当线电压刚好低于定值60V时，低电压闭锁开放过电流保护，保护装置动作。
RCS-978E保护调试⼿册RCS-978E型微机变压器检验调试⼿册2010年12⽉鹤岗电业局继电保护所1 范围本标准规定了RCS-978E型微机变压器保护装置的检验内容、检验要求和试验接线。
本标准适⽤于基建、⽣产和运⾏单位继电保护⼯作⼈员进⾏RCS-978E型微机变压器保护装置的现场检验。
2引⽤标准本标准中引⽤了以下标准的条⽂。
通过在本标准中引⽤⽽构成为本标准的条⽂。
本标准出版时，所⽰版本均为有效。
所有标准都会被修订，使⽤本标准的各⽅应探讨使⽤下列标准最新版本的可能性。
国家电⽹公司电⼒安全⼯作规程（变电部分）[2009]GB14285-2006 继电保护和电⽹安全⾃动装置技术规程DLT995-2006 继电保护和电⽹安全⾃动装置检验规程3总则3.1检验前的准备和要求在进⾏检验之前，⼯作⼈员应认真学习GB14285-2006技术规程和DLT995-2006检验规程，理解和熟悉检验内容和要求。
3.2本标准的有关说明3.2.1 本标准中所使⽤的保护装置端⼦号，在整屏试验时必须对应保护屏的端⼦号。
3.2.2 本标准中额定交流电流⽤Ie表⽰（Ie=5A或1A），额定交流电压⽤Ue表⽰，Ue=57.7V。
3.2.3 本标准只适⽤于现场的检验，不包括出⼚检验内容。
3.3试验设备及试验接线的基本要求3.3.1 为了保证检验质量，试验时应使⽤继电保护微机型试验装置，其技术性能应符合GB14285-2006的规定。
3.3.2 试验仪表应经检验合格，其精度应不低于0.5级。
3.3.3 试验的接线原则，应使加⼊保护装置的电⽓量与实际情况相符合。
模拟故障的试验回路，应具备对保护装置进⾏整组试验的条件。
3.3.4保护检验所使⽤的仪器、仪表、设备、材料3.4检验条件和要求3.4.1交、直流试验电源及接线⽅式的要求参照部颁《继电保护及电⽹安全⾃动装置检验条例》有关规定执⾏。
3.4.2试验时如⽆特殊说明，所加的直流电源均为额定值，所加的模拟量都是指从保护屏端⼦排的端⼦加⼊。
RCS-978主变保护装置调试方法一、装置铭牌对数：装置型号：RCS-978版本号：1.10CPU校验码：F1565E26 管理序号：SUBQ 00090844 二、装置调试技巧：变压器参数计算:m=1.05 I=1.05*0.653=0.686A；(以高压侧为例，m为系数)m=0.95 I=0.95*0.653=0.620A试验方法1、电压可不考虑。
2、可采用状态序列或手动试验采用状态序列或手动试验试验接线单相（AN/BN/CN）三相（ABCN）试验仪器设置（m=1.05）1．状态参数设置：IA：1.029∠0.00ºIB：0.00∠0.00ºIC：0.00∠0.00º2. 触发条件设置：时间控制0.05s1．状态参数设置：IA：0.686∠0.00ºIB：0.686∠-120ºIC：0.686∠120º2. 触发条件设置：时间控制0.05s装置报文差动保护动作装置指示灯跳闸灯亮采用状态序列或手动试验试验接线单相（AN/BN/CN）三相（ABCN）试验仪器设置（m=0.95）1．状态参数设置：IA：0.931∠0.00ºIB：0.00∠0.00ºIC：0.00∠0.00º2. 触发条件设置：时间控制0.05s1．状态参数设置：IA：0.620∠0.00ºIB：0.620∠-120ºIC：0.620∠120º2. 触发条件设置：时间控制0.05s装置报文保护启动装置指示灯/试验项目三比率制动特性校验计算方法计算公式：Id=I1-I2，Ir=（I1+I2）/2Id=Icdqd+0.2 Ir Ir≤0.5IeId=0.5（Ir-0.5Ie）+ Icdqd+0.1 Ie 0.5Ie≤Ir≤6IeId=0.75(Ir-6Ie) +0.5(5.5Ie) +0.1 Ie + Icdqd 6Ie≤Ir（以制动电流为1.5Ie为例）：I1为高压侧电流，I2为低压侧电流Id=I1-I2=0.3Ie+0.5（1.5Ie-0.5Ie）+0.1 Ie =0.9IeIr=（I1+I2）/2=1.5Ie解得I1=1.95Ie，I2=1.05Ie即：I1=1.95*1.96=3.822AI2=1.05*16.5*1.732=30.01A试验方法 1.手动试验界面2.在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。
RCS978E系列变压器保护装置作业指导书RCS-978E保护装置作业指导书厂（站）主变名称高压侧开关CT变比中压侧开关CT变比低压侧开关CT变比高压侧套管CT变比高零序套管CT变比高压侧间隙CT变比中压侧套管CT变比中零序套管CT变比中压侧间隙CT变比装置内置CT电流 A检验日期年月日至年月日检验人1.清扫、紧固、外部检查检查项目结果保护装置背板接线正确性检查及保护屏端子螺丝紧固。
压板对位、接线压接可靠性检查，螺丝紧固。
检查各插件接触良好,闭锁到位。
切换开关、按钮、键盘等应操作灵活无卡涩现象检查。
检查保护装置的箱体或电磁屏蔽体与接地网可靠连接。
二次保险（空开）检查，符合要求。
端子箱空开及端子接线螺丝紧固。
2.整体回路绝缘测试项目结果（大于1MΩ）项目结果（大于1MΩ）电流对地控制电源对地电压对地保护电源对地跳合闸对地信号对地要求:在保护装置检验前测量,用1000V兆欧表进行测量。
（部分检验时需取出插件检查）3.接地检查检查点接地完好性检查电流回路接地点电压回路接地点电缆屏蔽层4.保护程序版本检查保护用途：差动及后备保护板管理板面板软件版本号CRC检验码程序形成时间5.开关量输入检查名称投入压板CPU变位投差动保护1LP1投高压侧相间后备1LP2投高压侧接地零序1LP3投高压侧不接地零序1LP4退高压侧电压1LP5投中压侧相间后备1LP6投中压侧接地零序1LP7投中压侧不接地零序1LP8退中压侧电压1LP9投低压侧后备保护1LP10退低压侧电压1LP11复归1FA按钮打印1YA把手对时短接1RD1：1RD46.输出接点检查名称中央信号接点遥信接点状态差动跳闸1XD1：3 1YD1：3高压侧后备跳闸1XD1：4 1YD1：4中压侧后备跳闸1XD1：5 1YD1：5低压侧后备跳闸1XD1：6 1YD1：6装置闭锁1XD1：9 1YD1：9装置报警1XD1：10 1YD1：10TA断线1XD1：11 1YD1：11TV断线1XD1：12 1YD1：12过负荷1XD1：13 1YD1：13低压侧零序过压1XD1：14 1YD1：14高压侧报警1XD1：17 1YD1：17中压侧报警1XD1：18 1YD1：18低压侧报警1XD1：19 1YD1：197.模数变换系统检验7.1差动保护采样精度检查（单位: A/°）通道号零漂检查外加正序电流0.2A 外加正序电流5A 外加正序电流10A Ia1 A∠°A∠°A∠°Ib1 A∠°A∠°A∠°Ic1 A∠°A∠°A∠°Ia2 A∠°A∠°A∠°Ib2 A∠°A∠°A∠°Ic2 A∠°A∠°A∠°Ia3 A∠°A∠°A∠°Ib3 A∠°A∠°A∠°Ic3 A∠°A∠°A∠°7.2后备保护采样精度检查（单位: A / ∠°）（各侧均加对称三相电流、电压）零漂检查施加1A/20V 施加5A/40V 施加10A/60V Ha A/ V A/ V∠°A/ V∠°A/ V∠°Hb A/ V A/ V∠°A/ V∠°A/ V∠°Hc A/ V A/ V∠°A/ V∠°A/ V∠°H0 A/ V A/ V∠°A/ V∠°A/ V∠°Ma A/ V A/ V∠°A/ V∠°A/ V∠°Mb A/ V A/ V∠°A/ V∠°A/ V∠°Mc A/ V A/ V∠°A/ V∠°A/ V∠°M0 A/ V A/ V∠°A/ V∠°A/ V∠°La A/ V A/ V∠°A/ V∠°A/ V∠°Lb A/ V A/ V∠°A/ V∠°A/ V∠°Lc A/ V A/ V∠°A/ V∠°A/ V∠°L0 A/ V A/ V∠°A/ V∠°A/ V∠°8.保护校验8.1差动保护校验8.1.1差动平衡性试验（变压器容量: MVA）项目高压侧中压侧低压侧变压器全容量（MV A）接线方式变压器额定电压变压器CT变比各侧平衡系数相别A相差流B相差流C相差流各侧所加电流高压侧对低压侧(180°)高压侧对中压侧(180°)8.1.2差动保护测试保护类型差动动作整定值:( A) 差动速断保护整定值:( A) 0.95倍 1.05倍动作时间0.95倍 1.05倍动作时间高压侧A B C中压侧A B C低压侧A B C8.1.3比率制动测试（保护软件设定k1=0.5 ; k2=0.7）Ihe＝ A。
RCS-978E型微机变压器检验调试手册2010年12月鹤岗电业局继电保护所1 范围本标准规定了RCS-978E型微机变压器保护装置的检验内容、检验要求和试验接线。
本标准适用于基建、生产和运行单位继电保护工作人员进行RCS-978E型微机变压器保护装置的现场检验。
2引用标准本标准中引用了以下标准的条文。
通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
国家电网公司电力安全工作规程（变电部分）[2009]GB14285-2006 继电保护和电网安全自动装置技术规程DLT995-2006 继电保护和电网安全自动装置检验规程3总则3.1检验前的准备和要求在进行检验之前，工作人员应认真学习GB14285-2006技术规程和DLT995-2006检验规程，理解和熟悉检验内容和要求。
3.2本标准的有关说明3.2.1 本标准中所使用的保护装置端子号，在整屏试验时必须对应保护屏的端子号。
3.2.2 本标准中额定交流电流用Ie表示（Ie=5A或1A），额定交流电压用Ue表示，Ue=57.7V。
3.2.3 本标准只适用于现场的检验，不包括出厂检验内容。
3.3试验设备及试验接线的基本要求3.3.1 为了保证检验质量，试验时应使用继电保护微机型试验装置，其技术性能应符合GB14285-2006的规定。
3.3.2 试验仪表应经检验合格，其精度应不低于0.5级。
3.3.3 试验的接线原则，应使加入保护装置的电气量与实际情况相符合。
模拟故障的试验回路，应具备对保护装置进行整组试验的条件。
3.3.4保护检验所使用的仪器、仪表、设备、材料3.4检验条件和要求3.4.1交、直流试验电源及接线方式的要求参照部颁《继电保护及电网安全自动装置检验条例》有关规定执行。
3.4.2试验时如无特殊说明，所加的直流电源均为额定值，所加的模拟量都是指从保护屏端子排的端子加入。
3.4.3试验用直流电源的额定电压与装置装设现场所用的直流额定电压相同，试验电源设专用直流开关。
3.4.4 为了保证检验质量，对所有特性中的每一点，应重复试验3次，其中每次试验的数值与整定值误差应满足规定的要求。
3.5试验过程中的注意事项3.5.1断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电路回路开路。
3.5.2存放程序的EPPROM芯片的窗口要用防紫外线的不干胶封死。
3.5.3 打印机及每块插件应保持清洁，注意防尘。
打印机在通电状态下，不能强行转动走纸旋钮，走纸可通过打印机按键操作或停电后进行。
3.5.4调试过程中发现有问题时，不要轻易更换插件，应先查明原因，当证实确需更换插件时，则必须更换合格的插件，插件插入的方向应正确，并保证接触可靠。
3.5.5试验人员接触、更换芯片时，应采取人体防静电接地措施，以确保不会因人体静电作用而损坏芯片。
3.5.6原则上在现场不能使用电烙铁，试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或采用电烙铁断电后再焊接的方法。
3.5.7 注意不能将插件插错位置。
校对各插件的插入位置正确。
3.5.8 检验需要临时短接或断开端子，应逐个记录，并在试验结束后及时恢复。
3.5.9使用交流电源的电子仪器进行测量时，仪器外壳应与保护屏（柜）在同一点接地。
4 微机保护单机检验4.1保护装置外观及接线检验4.1.1 保护装置的硬件配置、标注及接线等应符合图纸要求；4.1.2 保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确；4.1.3 检查保护装置的背板接线有无断线、断路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好；4.1.4 检查逆变电源插件的额定工作电压；5.1.5 电子元件、印刷线路、焊点等导电部分与金属框架间距应大于3mm；5.1.6 保护装置的各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形现象；4.1.7 各插件应插、拔灵活，各插件和插座之间定位良好，插入深度合适；4.1.8 保护装置的端子排连接应可靠，且标号应清晰正确；4.1.9 切换开关、按钮、键盘等应操作灵活、手感良好；4.1.10 保护屏各部分应清洁良好。
4.1.11 检查、开入、开出、开出量等二次回路的接线应正确。
4.1.12 装置的跳合闸电流应同实际跳合闸电流核对，满足要求。
4.1.13 配线正确整齐，端子编号齐全、正确、清晰。
电缆线固定良好，标志清楚正确，电缆截面符合有关规程要求。
电流、电压和信号、控制电缆为屏蔽电缆或铠装铅包电缆，其屏蔽层在开关站与控制室同时接地。
4.1.14装置附近无强热源、强电磁干扰源。
有空调设备，环境温度-5℃～30℃，空气相对湿度<75%。
地网接地符合规程要求。
4.2绝缘和耐压检验4.2.1绝缘及耐压前的准备工作a) 断开装置对外连接线，拆开接地线。
b) 将打印机与微机保护的电源断开。
c) 保护装置电源开关均置于“投入”位置。
d) 投入保护屏上各所有连片。
e) 断开交流电压、直流电源回路的有关连线。
f)仅插入交流插件和电源插件以及全部操作箱，其余插件均拔出。
4.2.2绝缘测试用1000V兆欧表对保护屏内两回路间及各回路对地的绝缘进行测试。
（在测量每一组回路对地绝缘电阻时，同时将其他回路均接地）电阻值均应大于10兆欧。
4.2.3耐压试验a) 工频电压1000伏，历时1分钟或用2500伏兆欧表测绝缘电阻的方法代替对各回路对地进行耐压试验.耐压过程中应无闪络现象。
b) 耐压试验后，测定整个回路的绝缘（将所有电流、电压及直流回路的端子连接一起，并将电流回路的接地点拆开，用1000伏兆欧表测量整个回路对地的绝缘电阻）。
电阻值均应大于1.0兆欧。
4.3 直流电源上电检验4.3.1加上直流电压，合装置电源开关和非电量电源开关，装置“运行”绿灯亮，“报警”黄灯灭。
液晶显示主接线状态。
4.3.2 直流电源恢复（缓慢恢复）时，装置应能自启动。
4.3.3 装置直流电源消失时，不应出口动作，并应有输出接点启动告警信号。
4.4 键盘检验在保护正常运行状态下，按ESC键进入装置主菜单，然后分别操作“↑”“↓”“←”“→”“+”“-”“ENT”以检验这些按键的功能正确。
4.5 打印机与保护联机检验按屏上打印按钮，液晶显示“正在打印”同时打印机开始打印，如打印机联机不好，显示延时自动返回。
4.6 整定时钟检验按ESC键进入装置主菜单，进入到“时钟整定”下，整定装置的时钟，按“ENT”键结束并退出。
4.7 软件版本号检验按ESC键进入装置主菜单，进入到“程序版本”下，查看对应板的软件版本和程序生成时间。
4.8 开入量检验4.8.1 按“复归按钮”应能够复归一些告警信号，按“打印按钮”起动打印机打印相关信息。
4.8.2 依次投入和退出屏上相应压板，在液晶显示分别查看“保护状态”、“管理板状态”子菜单中“开入量状态”应与实际状态相一致。
4.8.3 外部强电开入量用直流220V电源点装置表1对应端子号，在液晶显示分别查看“保护状态”、“管理板状态”子菜单中“开入量状态”应与实际状态相一致。
4.9开出接点检验本项目的测试,可以结合保护功能中定值校验一并进行，注意各接点的动作情况应与控制字一致。
4.9.1 报警信号接点检验关闭直流电源，“运行”灯灭并发出装置闭锁信号。
分别模拟下表异常状态，当装置检测到长期启动、不对应启动、装置内部通信出错、TA断线或异常、TV断线或异常等情况时，点亮“报警”灯，并启动信号继电器BJJ，并按表2检验相应接点动作情况应正确。
表24.9.2 跳闸信号接点检验保护动作跳闸后，点亮CPU板上“跳闸”灯，并启动相应的跳闸信号继电器（“跳闸”灯、中央信号接点为磁保持），按表3检验相应接点动作情况应正确。
表34.9.3跳闸及输出接点检验4.9.3.1 跳闸控制字整定装置各保护的投入和跳闸方式采用跳闸控制字整定方式，根据定值通知单,模拟各种故障，按表4检查跳闸输出接点动作行为是否与整定一致。
表44.9.3.2其他输出接点检验分别模拟主变起动风冷Ⅰ 段、主变闭锁有载调压、主变起动风冷Ⅱ 段，按表5检查输出接点动作行为是否正确。
4.10 交流回路检验（以高压侧电流、电压回路为例）试验接线如图1所示：将各侧电流通道的电流端子顺极性串联加额定电流，将各侧电压通道的电压端子同极性并联加额定电压。
进入装置菜单中的“保护状态”下“交流采样”子菜单，查看装置显示与所加值误差小于3%。
（检查此项时，不必在意装置的动作行为，如报警、跳闸等）。
进入装置菜单中的“管理板状态”下“相角”子菜单，查看装置显示相角与所加值误差不大于3º。
4.10.1 电压回路采样值4.10.2 电流回路采样值4.11 定值输入、切换、打印功能检验4.11.1 定值输入按ESC键进入装置主菜单，选定“整定定值”菜单，此菜单分为3个子菜单，装置参数定值，系统参数定值，变压器保护定值。
按键“↑”和“↓”滚动到选择要修改的定值，按键“←”和“→”将光标移到要修改的那位，键“+”和“-”修改数据，按键“ESC”不修改返回，键“ENT”修改整定后返回。
4.11.2 定值切换按ESC键进入装置主菜单，选定“整定定值”菜单，进入“装置参数定值”子菜单，按键“↑”和“↓”滚动到选择要修改的定值区，键“+”和“-”修改数据区号，键“ENT”定值区切换后返回。
4.11.3 定值打印按ESC键进入装置主菜单，选定“打印”菜单，进入“定值”子菜单，按键“ENT”确认打印定值。
4.12 变压器差动保护检验本项试验以变压器为Y0/Y0/△-11型变压器为例作说明。
4.12.1 二次接线的要求a) 各侧TA二次接线方式必须为星形接线。
b) 对接入差动保护的各侧TA的二次极性规定为：在变压器内部故障时各侧一次电流流进变压器的条件下，TA二次电流以流出端为引出端，流入端为公共端（N相）。
4.12.2差流及平衡系数的计算方法本变压器差动保护,对于Y0侧接地系统，装置采用Y0侧零序电流补偿，Δ侧电流相位校正的方法实现差动保护电流平衡，差流是由三角形侧向星形侧归算的，三相的差流表达式如下：Pa=（Pah-P0h）×Kphh+( Pam-P0m) ×Kphm+( Pal-Pcl) ×Kphl/1.732Pb=（Pbh-P0h）×Kphh+( Pbm-P0m) ×Kphm+( Pbl-Pal) ×Kphl/1.732Pc=（Pch-P0h）×Kphh+( Pcm-P0m) ×Kphm+( Pcl-Pbl) ×Kphl/1.732式中 Pa、Pb、Pc为计算差流；Pah、Pbh、Pch、P0h为高压侧三相与零序电流；Pam、Pbm、Pcm、P0m为中压侧三相与零序电流；Pal、Pbl、Pcl为低压侧三相电流；Kphh、Kphm、Kphl为高、中、低三侧的平衡系数。
