PCS-9000调度自动化系统维护手册版本记录版本时间修改内容修订人V1.00 2010-01-31 建立PCS9000调度自动化系统维护手册卢才云V1.01 2010-03-26 由于程序升级，修改5.2曲线制作中关于添加曲线相关内容及图片。
卢才云目录PCS9001调度自动化系统维护手册 ------------------------------------------------------------------------- 1 目录 --------------------------------------------------------------------------------------------------------------- 2一、图形编辑器维护 -------------------------------------------------------------------------------------------- 31.1图形编辑器启动---------------------------------------------------------------------------------------- 31.2 厂站图绘制 --------------------------------------------------------------------------------------------- 31.2.1 新建空白厂站图 ------------------------------------------------------------------------------ 41.2.2 修改其他厂站图 ----------------------------------------------------------------------------- 141.3 厂站图删除 -------------------------------------------------------------------------------------------- 191.4 厂站图发布 -------------------------------------------------------------------------------------------- 201.5 厂站图填库 -------------------------------------------------------------------------------------------- 211.6 画面在线查看校验----------------------------------------------------------------------------------- 23二、SCADA模型库生成 -------------------------------------------------------------------------------------- 242.1 SCADA模型库界面启动 --------------------------------------------------------------------------- 242.2 测点模型生成 ----------------------------------------------------------------------------------------- 252.3 采集模型生成 ----------------------------------------------------------------------------------------- 262.3.1 RTU配置文本制作 -------------------------------------------------------------------------- 262.3.2 RTU配置文本导入导出-------------------------------------------------------------------- 302.3.3 采集模型完整性检查 ----------------------------------------------------------------------- 332.4 SCADA模型库验证发布 --------------------------------------------------------------------------- 35三、前置配置监视----------------------------------------------------------------------------------------------- 363.1 前置离线配置 ----------------------------------------------------------------------------------------- 363.1.1前置界面启动 --------------------------------------------------------------------------------- 363.1.2 系统配置--------------------------------------------------------------------------------------- 363.1.3 通道配置--------------------------------------------------------------------------------------- 373.1.3.1 通道组配置 --------------------------------------------------------------------------- 373.1.3.2 通道配置 ------------------------------------------------------------------------------ 383.2 前置运行监视 ----------------------------------------------------------------------------------------- 403.2.1 前置报文监视--------------------------------------------------------------------------------- 403.2.2 前置数据监视--------------------------------------------------------------------------------- 41四、ALAM模型库维护 --------------------------------------------------------------------------------------- 434.1 ALARM模型库界面启动 -------------------------------------------------------------------------- 434.2 告警方案定义维护----------------------------------------------------------------------------------- 444.2.1 遥信对应量测类型查看 -------------------------------------------------------------------- 444.2.2 量测类型对应告警组查看----------------------------------------------------------------- 444.2.3 告警组对应告警定义查看----------------------------------------------------------------- 454.3 ALARM模型库发布--------------------------------------------------------------------------------- 47五、棒图/曲线/报表制作--------------------------------------------------------------------------------------- 485.1 棒图制作 ----------------------------------------------------------------------------------------------- 485.2 曲线制作 ----------------------------------------------------------------------------------------------- 565.2 报表制作 ----------------------------------------------------------------------------------------------- 65一、图形编辑器维护1.1图形编辑器启动启动图形编辑器有两种方式：1、在命令窗口运行drawgraph启动图形编辑器；2、在控制台依次通过“工具”—>“图形”—>“图形编辑器”启动图形编辑器，如下图所示。
ZL_TSDG1101.0803PCS-912型继电保护专用收发信机调试大纲南瑞继保电气有限公司版权所有更多产品信息，请访问互联网：目录1 调试注意事项 (1)2 调试目的 (1)3 硬件准备 (1)4 其他准备 (2)5分板调试 (3)5.1电源板（NR1301）调试 (3)5.2CPU板（NR1142）调试 (3)5.3滤波器（NR1662）调试 (3)5.4功放（NR1661）调试 (4)5.5收信板（NR1660）调试 (4)6 总装置调试 (4)6.1定值设定 (4)6.2发信频率测量 (4)6.3收信工作频带宽度 (5)6.4并机分流损耗 (5)6.5外线输出谐波衰减和停信状态下的外线残余电平 (5)6.6收信起动电平和回差电平 (5)6.7信号传输时间和收信输出信号的连续性 (5)6.8接点测试 (5)6.9打印口测试 (5)6.10DBG口测试 (5)6.11GPS对时口测试 (6)6.12总体运行测试 (6)6.13绝缘电阻测量 (6)6.14装置介质强度 (6)6.15高温老化试验 (6)附表1（性能指标列表） (7)PCS-912继电保护专用收发信机调试大纲1 调试注意事项1．调试前请仔细阅读本调试大纲及《PCS-912/913型继电保护专用收发信机技术和使用说明书》。
2．尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。
3．使用的电烙铁、示波器必须与屏柜可靠接地。
4．调试前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。
5．校对程序校验码及程序形成时间2 调试目的使PCS-912整机各项指标达到出厂水平。
主要有：发信功率达到10W，回波损耗达到10dB以上，发信频率误差在10Hz以内，装置起动电平为4dBm/-5dBv，滤波器频率设定，CPU板正常运行。
3 硬件准备l仪器仪表仪表测量范围和准确度要求备注选频表电平范围（-40~50）dBm，精度0.1dBm频率范围(1~1500)KHz振荡器电平范围（-15~20）dBm, 精度0.1dBm频率范围(1~1500)KHz,精度1Hz频率计频率范围(0~1000)KHz, 精度1Hz兆欧表可调范围宜取0~200MΩ.(±8) MΩ耐压仪可调范围宜取0~5KV.( ±7)V万用表 3 1/2位万用表，基本直流电压准确度±0.5%l PC一台l对时装置一台（如RCS-9785）。
PCS-931GM(M)超高压线路成套保护装置技术和使用说明书南瑞继保电气有限公司版权所有2009.03（V1.00）本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目 录1 概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3装置特点 (1)2 技术参数 (1)2.1机械及环境参数 (1)2.2额定电气参数 (1)2.3主要技术指标 (1)3 软件工作原理 (4)3.1保护程序结构 (4)3.2装置起动元件 (4)3.3工频变化量距离继电器 (5)3.4电流差动继电器 (6)3.5距离继电器 (11)3.6选相元件 (18)3.7非全相运行 (19)3.8重合闸 (20)3.9正常运行程序 (20)3.10各保护方框图 (22)3.11远跳、远传 (29)4 硬件构成 (31)4.1装置硬件框图 (31)4.2机械结构与安装 (32)4.3面板布置图 (33)4.4背板布置图 (34)4.5输入输出定义 (34)4.6各插件简要说明 (36)5 定值内容及整定说明 (47)5.1通信参数及整定说明 (47)5.2功能软压板 (48)5.3GOOSE软压板 (49)5.4设备参数定值及整定说明 (49)5.5保护定值及整定说明 (50)5.6描述定值 (56)6 使用说明 (58)6.1指示灯说明 (58)6.2液晶显示说明 (58)6.3命令菜单使用说明 (60)6.4装置的运行说明 (63)7 附录 (66)7.1保护调试大纲 (66)7.2通道调试说明 (69)7.3通道状态和告警信息 (70)7.4光纤及光纤连接注意事项 (71)7.5GOOSE调试大纲 (72)1 概述1.1 应用范围PCS-931为由微机实现的数字式超高压线路成套快速保护装置，可用作220kV及以上电压等级输电线路的主保护及后备保护。
PCS-931是新一代全面支持数字化变电站的保护装置。

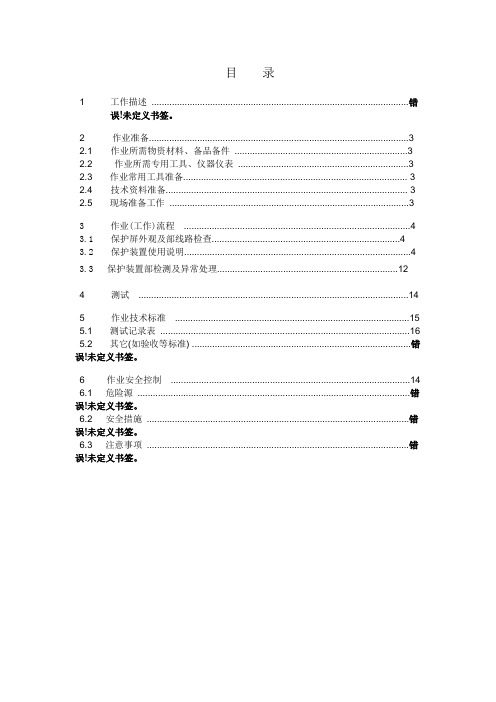

目录1工作描述 .....................................................................................................错误!未定义书签。
2 作业准备 (3)2.1 作业所需物资材料、备品备件 (3)2.2作业所需专用工具、仪器仪表 (3)2.3作业常用工具准备 (3)2.4 技术资料准备 (3)2.5现场准备工作 (3)3作业(工作)流程 (4)3.1保护屏外观及部线路检查 (4)3.2保护装置使用说明 (4)3.3 保护装置部检测及异常处理 (12)4测试 (14)5作业技术标准 (15)5.1测试记录表 (16)5.2其它(如验收等标准) ......................................................................................错误!未定义书签。
6作业安全控制 (14)6.1危险源 ...........................................................................................................错误!未定义书签。
6.2安全措施 .......................................................................................................错误!未定义书签。
6.3注意事项 .......................................................................................................错误!未定义书签。
一、工作描述我司现用保护装置类型有：GE、施耐德、西门子、AREVA、许继、电研。
RCS-902系列线路保护试验指导书1交流回路校验1 •进入“保护状态”菜单中“ DSP采样值”子菜单，在保护屏端子上（标准屏上一般电流端子分别为1D1、1D3 1D5 1D7。
电压端子分别为4D151、4D154 4D157 1D12线路电压为1D14）分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于土5%。
2.进入“保护状态”菜单中“ CPU采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于土5%。
3.进入“保护状态”菜单中“相角显示”子菜单，在保护屏端子上分别加入对称的额定电压、电流量，并且把电压超前电流的相角固定为某一角度，如30，线路电压并接在A相既4D157上，在液晶显示屏上显示的角度如下表：2输入接点检查1.进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。
如下表所示：检查二次回路接线的正确性。
另外，保护的合闸出口压板要退出。
3 整组试验试验前整定压板定值中的内部压板控制字“投闭锁重合压板”置0,其它内部保护压板投退控制字均置1,以保证内部压板有效，试验中仅靠外部硬压板投退保护，“电压接线路TV'置0。
3. 1闭锁式纵联距离保护1 •若配有收发信机，将收发讯机整定在“负载”位置。
若未配有收发信机，可将本装置的发信输出接至收信输入构成自发自收；2 •投主保护压板，投距离保护压板，重合把手切在“单重方式”（实际系统中一般都为单重方式）；3•整定保护定值控制字中“投纵联距离保护”置1、“允许式通道” 置0、“投重合闸”置1;4 •开关要在合位，用测试仪给本装置加入正序的额定电压（加入方法同交流回路效验），电流可不加，等保护充电，直至“充电”灯亮；5•加故障电流I=5A，故障电压U 0.95* I * Z F（Z F为纵联距离阻抗定值）分别模拟单相接地、两相和三相正方向瞬时故障；6•模拟A、B、C正方向单相接地瞬时故障，故障相电流滞后故障相电压的角度为本装置定值中的零序灵敏角，故障状态时间设置为50MS故障状态50MS后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护单跳并重合，装置面板上相应跳闸灯亮，重合闸灯亮，液晶上显示“纵联距离保护”，动作时间为15〜30ms7•分别模拟AB BC CA相间正方向瞬时故障，故障相间电流滞后故障相间电压的角度为本装置定值中的正序灵敏角，故障状态时间设置为50MS，故障状态50MS后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护三跳不合，装置面板上三相跳闸灯都亮，重合闸灯不亮，液晶上显示“纵联距离保护”，动作时间为15〜30ms；8．模拟三相正方向瞬时故障，故障相电流滞后故障相电压的角度为本装置定值中的正序灵敏角，故障状态50MS后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护三跳不合，装置面板上三相跳闸灯都亮，重合闸灯不亮，液晶上显示“纵联距离保护” ，动作时间为15〜30ms；9．模拟上述反方向故障，故障相或相间电流滞后故障相或相间电压的角度在正方向灵敏角的基础上加180度，纵联距离保护不动作；10．通道联调。
PCS-915调试大纲调试大纲1 试验注意事项1）试验前请仔细阅读本试验大纲及有关说明书。
2）尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。
3）使用的电烙铁、示波器必须与屏柜可靠接地。
4）试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。
2 交流回路校验以下试验在不作说明时，均断开保护屏上的出口压板。
1）进入“装置状态”菜单中“保护板测量”的“保护模拟量”子菜单，在保护屏端子上分别加入各母线电压和各支路元件及母联电流，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±3％。
2）同 1 项所述方法一样校验起动板的交流量采样精度，其误差应小于±3％。
3 输入接点检查1）进入“装置状态”菜单中“保护板测量”的“支路开入量”及“保护开入量”子菜单，在保护屏上分别进行刀闸位置接点、失灵接点的模拟导通和各压板的投退，在液晶显示屏上显示的开入量状态应有相应改变。
2）同 1 项所述方法一样校验起动板的开入量状态。
4 整组试验4.1 母线差动保护投入母差保护压板、控制字及软压板。
1）区外故障短接元件 2 的I 母刀闸位置及元件3 的II 母刀闸位置接点。
将元件 3CT 与母联CT 同极性串联，再与元件2CT 反极性串联，模拟母线区外故障。
通入大于差动保护启动电流定值的电流，并保证母差电压闭锁条件开放，保护不应动作。
2）区内故障短接元件 2 的I 母刀闸位置及元件3 的II 母刀闸位置接点。
将元件2CT、母联CT 和元件3CT 同极性串联，模拟I 母故障。
通入大于差流启动定值的电流，并保证母差电压闭锁条件开放，保护动作跳I 母。
将元件 2CT 和元件3CT 同极性串联，再与母联CT 反极性串联，模拟II 母故障。
通入大于差动保护启动电流定值的电流，并保证母差电压闭锁条件开放，保护动作跳II 母。
投入母线互联压板。
重复上述区内故障，保护动作切除两母线上所有的连接元件。
3）电压闭锁元件在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中相电压、负序和零序电压定值，误差应在±3％以内。
