袋收尘培训讲义一、工作原理及结构工作原理：含尘气体由进风口进入灰斗以后，一部分较粗尘粒在这里由于惯性碰撞，自然沉降等原因落入灰斗，大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被阻留在滤袋外侧，净化的咽气滤袋内部进入箱体，再由阀板孔、出风口排入大气，达到收尘的目的，参见图1、图2。
随着过滤过程的不断进行，滤袋外侧的积尘也逐渐增多，从而使收尘器的运行阻力也逐渐增高，当阻力增到预先设定值（1245~1470Pa）时，清灰控制器发生信号，首先控制提升阀将阀板孔关闭，见图3，以切断过滤烟气流，停止过滤过程，然后电磁脉冲阀打开，以极短时间（0.1~0.15秒）向箱体内喷入压力为0.5~0.7MPa的压缩空气，压缩空气在箱体内迅速膨胀，涌入滤袋内部，使滤袋产生变形、震动，加上逆气流的作用，滤袋外部的粉尘便被清除下来掉入灰斗，清灰完毕之后，提升阀再次打开，收尘器又进入过滤状态。
图 1 图 2图3基本结构：气箱脉冲袋袋收尘器的主要结构见图4，主体有箱体、袋室、灰斗、进出风口四大部分组成。
风机故障及排除图4二、常见故障及处理方法1、运行阻力大故障原因：①烟气结露粉尘糊袋子；②脉冲阀不工作；③脉冲阀工作时提升阀未关闭；④压缩气源压力太低；⑤一个或多个提升阀处关闭状态。
处理方法：①堵塞漏风，提高烟气温度；②清理或更换；③检查提升阀或清灰控制；④检查气路系统及空气压缩机；⑤检查提升阀或清灰控制器。
2、运行阻力小故障原因：①工艺系统不工作；②滤袋破损；③测压装置失灵。
处理方法：①恢复工作；②此时可见排放浓度增加，应及时更换滤袋；③更换修理测压装置。
3、脉冲阀不工作故障原因：①电源断电或清灰控制失灵；②脉冲阀内有杂物；③电磁阀线圈烧坏；④压缩空气压力太低。
处理方法：①恢复供电、修理清灰控制器；②仔细清理脉冲阀；③更换；④检查气路系统及压缩机。
4、提升阀不工作（同脉冲阀不工作相同）5、滤袋的修理及更换一般情况下，滤袋是逐渐磨损的，引进磨损的主要原因是粉尘的磨削力，高温引起的滤料变质如化学物质的腐蚀，当粉尘的磨削力很强时，滤袋底部磨损最严重，系统容量的增加引起过虑速度增高也能加速磨损。

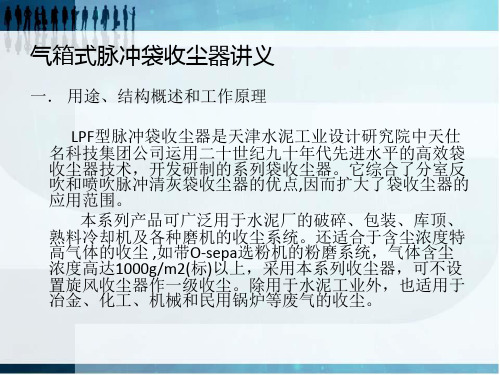

气箱式袋收尘器结构和工作原理1.结构:这是一种分室结构拼装式,由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰(即所谓离线清灰)的袋式收尘器,它与一般喷吹式脉冲袋收尘器的清灰不同,喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰(即所谓在线清灰),而其它排滤袋仍进行过滤,即清灰与过滤同时在一室中混合进行,清下的粉尘二次飞扬,有部分会被相邻滤袋收去,不利于含尘浓度较大的气体过滤LPM型分室气箱脉冲是在一和室内关阀停止过滤情况下进行的,清下的粉尘即向下沉降于灰斗内,不产生二次飞扬,极利于过滤粉尘浓度大的气体,而且可不停机更换一个室的滤袋.本收尘器按不同袋数分为A,B,C,D四个系列.每系列又按不同分室数分为多种规格,共33种.其结构祥见后附选用图,由以下各个部分所组成.(1)壳体部分:包括清洁室(或气体净化箱,气箱),过滤箱.分室阁板,检修门及壳体结构.清洁室内设有提升阀与花板,喷吹短管;过滤室内设有滤袋及其骨架.(2)灰斗及卸灰机构:有灰斗和按不同系列,不同进口粉尘浓度,分别设置的螺旋输送机,空气输送斜槽和刚性叶轮给料机(即卸料阀)(3)进出风箱体:包括进出风管路及中膈板,单(排回称单列)结构布置在壳体一侧,双排(或称双列)结构布置在壳体中间.A系列小无箱体,进出风管路分别接于灰斗与清洁室上。
(4)脉冲清灰装置:包括脉冲阀,气包,提升阀用气缸及其电磁阀等.(5)压缩空气管路及其减压装置,油水分离器,油雾器等.(6)支柱及立式笼梯,栏杆2.工作原理含尘气体从收尘器进出风箱体中的进风口(A系列从灰斗进入)进入经斜隔板转向至灰斗,同时气流速度变慢,由于惯性作用,气体中粗颗粒粉尘落入灰斗,细小尘粒随气流折而想上进入过滤室,粉尘附着于滤袋的外表,净化后的气体透过滤袋进入上部清洁室,由各分室清洁室汇集经出风口,由收尘系统的主风机吸出而排入大气.随着过滤工况的不断进行，,附着于滤袋外表的粉尘逐渐增多,气流通过的阻力也逐渐增大,当达到一定阻力值时(例如1770pa),根据需要可以手动,也可以经过定压或定时清灰程序电控仪,自动控制启动收尘器第一个分室的提升阀关闭,切断通过过滤室的气流.再开启脉冲阀释放的高压压缩空气,对第一个分室气箱内所有滤袋进行脉冲喷吹清灰(停风清灰),使每一个滤袋突然膨胀，从而振落表积附的粉尘 ,使袋内外压差恢复到开始使用状态,粉尘沉落灰斗,随后程控仪按规定间隔时间打开提升阀,恢复第一室的过滤,再启动第二分室的提升阀,关闭切断第二分室的过滤气流,开启第二分室的电磁阀释放高压压缩空气,对第二分室气箱内所有滤袋进行停风脉冲喷吹清灰,清除第二分室滤袋上的粉尘.之后程控仪打开第四分室……的滤袋进行停风喷吹清灰,直至最后一个分室清灰完毕,关闭电控仪,收尘器全部恢复正式过滤收尘.对滤袋停风及喷吹的时间,分室之间的间隔时间,清灰周期由程控仪进行控制,各时间均为可调,参见电控说明书.本收尘器一般是在负压下进行工作,但也可在正压下工作,结构无须改变.PPCS32、PPCS64型气箱式脉冲袋收尘器技术性能表型号技术参数PPCS32-3 P PCS32-4 P PCS32-5 P PCS32-6PPCS64-4PPCS64-5PPCS64-6PPCS64-7PPCS64-8处理风量(m3/h)6900 8930 11160 13390 17800 22300 26700 31200 35700 过滤风速(m/min)1.2～2.0总过滤面积（m2）93 124 155 186 248 310 372 434 496 净过滤面积(m2)62 93 124 155 186 248 310 272 434 收尘器室数(个)3 4 5 6 4 5 6 7 8 滤袋总数(个)96 128 160 192 256 320 384 448 512 收尘器阻力(Pa)1470-1770进口气体含尘浓度(g/m3标)＜200 ＜1000出口气体含尘浓度(g/m3标)＜0.1收尘器气体承受负压(Pa)5000清灰压缩空气压力(Pa)(5～7)×105耗气量(m3/mm)0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4脉冲阀(带电磁阀)数量(个)3 4 5 6 4 5 6 7 8规格(英寸)1 ″2 ″提升数量(个)3 4 5 6 4 5 6 7 8阀(带气缸)规格(mm)s提升阀板直径φ460，气缸直径φ63 提升阀阀板直径φ595，气缸直径φ100刚性叶轮给料机下料口300×300mm，高度450mm转速30.31r/min，减速电机功率1.1KW产量24m3/h螺旋输送机规格直径φ300，产量30m3/h（填充率φ＝0.7）减速电机型号xWD2.2-5-1/43，功率2.2kw空气输送斜槽如进口气体含尘浓度大于700g/m3标，排灰装置应选用较大规格的螺旋输送机或空气斜槽清灰程序控制器输入和输出电压均为220v，控制器由制造厂配套供应，详细资料参控制器的说明书滤袋规格和材质直径×长度φ130×2450mm，涤纶针刺毡重量450g/m2，使用温度120℃ 保温层面积(m2)26.5 34 41 48.5 70 94 118 142 166设备总量(约值、不包括保温层)(kg)2400 3400 4400 5400 6900 8300 9700 11100 12500注：1、表中的净化过滤面积是指一个室清灰时的过滤面积。

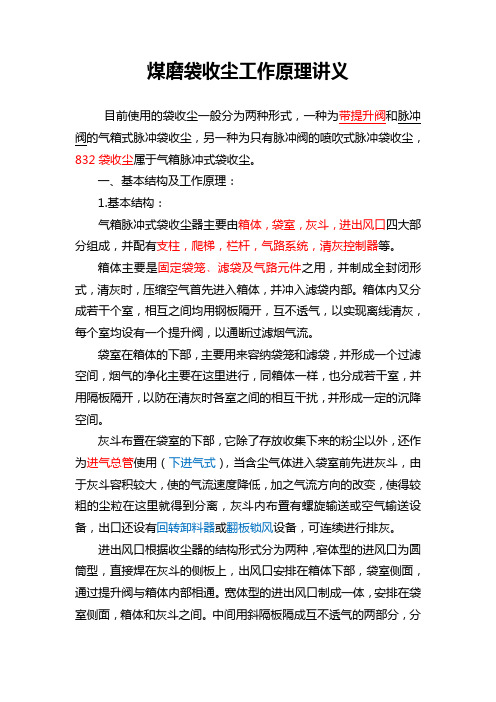

煤磨袋收尘工作原理讲义目前使用的袋收尘一般分为两种形式，一种为带提升阀和脉冲阀的气箱式脉冲袋收尘，另一种为只有脉冲阀的喷吹式脉冲袋收尘，832袋收尘属于气箱脉冲式袋收尘。
一、基本结构及工作原理：1.基本结构：气箱脉冲式袋收尘器主要由箱体，袋室，灰斗，进出风口四大部分组成，并配有支柱，爬梯，栏杆，气路系统，清灰控制器等。
箱体主要是固定袋笼﹑滤袋及气路元件之用，并制成全封闭形式，清灰时，压缩空气首先进入箱体，并冲入滤袋内部。
箱体内又分成若干个室，相互之间均用钢板隔开，互不透气，以实现离线清灰，每个室均设有一个提升阀，以通断过滤烟气流。
袋室在箱体的下部，主要用来容纳袋笼和滤袋，并形成一个过滤空间，烟气的净化主要在这里进行，同箱体一样，也分成若干室，并用隔板隔开，以防在清灰时各室之间的相互干扰，并形成一定的沉降空间。
灰斗布置在袋室的下部，它除了存放收集下来的粉尘以外，还作为进气总管使用（下进气式），当含尘气体进入袋室前先进灰斗，由于灰斗容积较大，使的气流速度降低，加之气流方向的改变，使得较粗的尘粒在这里就得到分离，灰斗内布置有螺旋输送或空气输送设备，出口还设有回转卸料器或翻板锁风设备，可连续进行排灰。
进出风口根据收尘器的结构形式分为两种，窄体型的进风口为圆筒型，直接焊在灰斗的侧板上，出风口安排在箱体下部，袋室侧面，通过提升阀与箱体内部相通。
宽体型的进出风口制成一体，安排在袋室侧面，箱体和灰斗之间。
中间用斜隔板隔成互不透气的两部分，分别为进风口和出风口，气流分布均匀灰斗内预收尘效果好。
2．工作原理当含尘烟气由进风口进入灰斗以后，一部分较粗尘粒在这里由于惯性碰撞，自然沉落等原因落入灰斗，大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被阻留在滤袋外侧，净化的烟气由滤袋内部内部进入箱体，再由阀板孔﹑出风口排入大气，达到收尘的目的。
清灰系统采用定时控制方式，通过时间继电器定时发出控制指令，控制提升阀和脉冲阀的动作，首先控制提升阀（0.3～0.5 MPa）将阀板孔关闭，以切断过滤过程，然后脉冲阀电磁阀打开，以极短时间（0.1～0.15秒）向箱体内喷入压力为0.5～0.7Mpa的压缩空气，压缩空气在箱体内迅速膨胀，用入滤袋内部，使滤袋产生变形﹑震动，加上逆气流的作用，滤袋外部的粉尘便被清除下来掉入灰斗，清灰完毕之后，提升阀再次打开，收尘器又进入过滤状态随着过滤过程的不断进行，目前的832袋收尘的清灰间隔时间为25s。
PPW系列气箱脉冲袋收尘器一、概述气箱脉冲袋收尘器（Plenum—Pulse）是我院引进美国富乐（Fuller）公司技术基础上，吸收德国除尘器技术优点，结合我国实际国情研制开发的具有八十年代技术水平的高效袋收尘器。
此系列袋收尘器，集合分室风机反吹和喷吹脉冲等诸类收尘器的优点，克服了分室反吹时动能强度不够的缺点，因而扩大了袋收尘器的使用范围，提高了袋收尘效率，延长了滤袋使用寿命。
它不仅能净化一般含尘气体，还能处理入口浓度达1300g/Nm3的高浓度气体，成为与O—Sepa 类选粉机、立式磨配套的成品回收设备。
在国家新的环保标准下（排放浓度，热力设备<100mg/Nm3，通风设备<50mg/Nm3），不仅广泛用于水泥行业，在电力、化工、冶金、钢铁行业也被广泛采用。
二、工作原理气箱脉冲袋收尘器本体分隔成数个箱区，每箱有32、64、96、128等条袋子。
并在每箱侧边出口管道上有一个气缸带动的提升阀。
当收尘器过滤含尘气体一定时间后（或阻力达到预先设定值），清灰控制器就发出信号。
第一个箱室的提升阀就开始关闭以切断过滤气流。
然后这个箱的脉冲阀开启，以大于5kg/cm2的压缩空气冲入净气室，清除滤袋上的粉尘。
当这个动作完成后（大约6~15秒时间），提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述要求进行以至全部清灰完毕。
气箱式脉冲袋收尘器，是采用分箱清灰的，清灰时，各箱隔离、轮换进行。
各除尘室的脉冲宽度和清灰周期，由清灰程序控制器自动连续进行，从而保证了压缩空气清灰的效果，整个箱体设计利用了进口和出口总管结构，灰斗可延伸到进口总管下。
使进入的含尘烟气直接进入已扩大的灰斗内达到预收尘的效果，且能去掉易出现堵塞的水平直管。
所以，气箱脉冲袋收尘器不仅能处理一般浓度的含尘气体，且能处理达1300g/Nm3的高浓度含尘气体。
该收尘器，由于采用整箱大脉冲阀2寸半（英寸）反吹喷射清灰，换袋时，打开顶部盖子，直接抽出滤袋即可，维护简单、方便。
气箱脉冲布袋除尘器工作原理
气箱脉冲布袋除尘器是一种常用的粉尘收集设备，其工作原理包括气箱、除尘器、输送管道、阀门和压缩空气系统等几个组成部分。
具体来讲，气箱脉冲布袋除尘器的工作原理如下：
1. 粉尘含气体进入气箱
气箱脉冲布袋除尘器的原理是基于重力除尘的基础上应用布袋过滤技术，首先，粉尘含气体通过气箱进入除尘器，其含粉尘气体由排放口进入第一间室，在重力的作用下，较大的颗粒粉尘沉积在底部，而剩余的细小粉尘则随着气流进入布袋过滤区域。
2. 粉尘气体经过布袋过滤
在布袋区域内，气体穿过布袋的过滤材料，而细小的粉尘颗粒被捕获在布袋内。
各个布袋之间的间隙使粉尘必须通过过滤材料才能进入粉尘收集袋中，从而避免了粉尘的泄漏。
3. 压缩空气清洁布袋
在收集到足够的粉尘后，粉尘收集袋会被清洁，此时压缩空气由压缩空气系统供应。
压缩空气经过电磁阀阀门进入气箱的脉冲管，接着进入过滤袋。
喷嘴所产生的压缩空气脉冲使大量空气猛然通过布袋，在瞬间使得布袋沿一定方向外凸呈弧形充气，使袋内附着的粉尘强烈颠簸脱离袋面，从而完美地完成了清灰过程，进而粉尘被除尘器收集器收集。
4. 粉尘被输送或收集
清理之后的粉尘即可被送出除尘器并输送到其它地方，或者被存储在除尘器的粉尘收集器中，等待进一步处理或运输。
综上所述，气箱脉冲布袋除尘器是一种高效的粉尘处理设备，其工作原理是通过布袋过滤技术和压缩空气清洁布袋两种方法，将气体中的粉尘颗粒有效地捕获并存储在除尘器的粉尘收集袋中，最终实现粉尘的处理和净化。
气箱脉冲袋式收尘器(教材编写样张4) - 高中教育第一章气箱脉冲袋式收尘器扬尘是水泥生产企业生产过程中不行避开的一种实际状况，如矿山的采掘、原料的破裂、烘干、研磨及运输，都不行避开地有粉尘的产生。
假如不加以防制，会对工作人员的身体健康造成许多的隐患和加速水泥生产设备零部件的磨损，污染环境。
粉尘假如不进行回收，会增加原料、燃料及动力消耗，成本增加（水泥生产中粉尘的含量大约为6-12%左右）。
由此可见，做好水泥生产企业设备的收尘工作，对爱护人体健康、提高生产效率、降低生产成本、爱护生态环境有着特别重要作用。
第一节气箱脉冲袋式收尘器的工作性能和工作原理在水泥物料的破裂、输送、均化、卸料等环节中会产生严峻的飞尘，依据每个飞尘点的实际状况必需配置相应规格的收尘装置。
近几年，新型干法水泥生产企业多使用气箱脉冲袋式收尘器收集粉尘、净化气体取得较好效果，如图1-1为单机袋收尘器。
图1-1 单机袋收尘器一、气箱脉冲袋式收尘器的工作性能每一收尘器的废气处理量都有一极限，依据气布比而言(既气流与布袋表面积的比值)，一般都维持在1-2之间。
依据系统工艺设计的风量、气体温度、含尘浓度的最高数值，按略小于技术性能表中的数值为原则，其相对应的除尘器型号，即为所需的除尘器型号。
其表示：F G M 128——2*8F—分室。
G—高压。
M—脉冲。
128——每室滤袋个数，2—列数。
8—每列室数。
滤料则依据入口浓度、气体温度、湿度和粉尘特性来确定。
袋式收尘器的种类较多，FGML系列两种型号的气箱脉冲袋收尘器的工作性能如表1-1所示。
二、气箱脉冲袋式收尘器的工作原理含尘气体进入气箱脉冲袋式收尘器，需完成含尘气体的净化和粉尘的收集两个工作过程。
含尘气体的净化主要靠滤袋的过滤，粉尘的收集主要靠适时进行清灰，如图1-2所示。
图1-2 气箱脉冲袋式收尘器1.过滤含尘气体进入气箱脉冲袋式收尘器后，由于空间截面积的扩大和挡板的碰撞，速度降低，含尘气体中一部分较大颗粒会在重力的作用下沉降。
一、脉冲袋式除尘分离器的构造及工作原理1．构造MCF型脉冲袋式除尘器其构造及工作原理如图1所示。
它由上、中、下箱体、排灰系统及喷吹系统五部分组成。
上箱体包括可掀起的2、脉冲袋式除尘分离器的工作原理含尘气体由除尘器进风口进入中、下箱体，含尘气体通过滤袋进入上箱体过程中由于滤袋的各种效应作用将尘气分离开，粉尘被吸附在滤袋上，而气体穿过滤袋经文氏管进入上箱体，从出风口排出。
含尘气体通过滤袋的净化过程、随着时间的增加而积附在滤袋上的粉尘越来越多，増加了滤袋的阻力，致使通过滤袋气体量逐渐减少。
为使阻力控制在限定范围内（一般为120～150毫米水柱），保证所需气体量通过由控制仪发出指令，按顺序触发各控制阀开启脉冲阀，气包内的压缩空气瞬时地经脉冲阀至喷吹管的各孔喷出，在经文氏管喷射到各对应的滤袋内。
滤袋在气流瞬间反向作用下急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋得到再生。
被清除掉的灰尘落入灰斗，经排料阀排出机体。
积附在滤袋上的粉尘被有周期地脉冲喷吹清除，使净化的气体正常通过，保证除尘系统运行。
3、喷吹系统及其工作原理喷吹系统及其工作原理如图2所示。
脉冲阀A端接压缩空气包，B端接喷吹管，脉冲阀背压室接埪制阀，控制仪控制着埪制阀和脉冲阀开启。
当控制仪无信号输出时，控制阀的排气被关闭，脉冲阀喷吹口处与关闭状态，当控制仪发出信号时控制阀排气口被打开，脉冲阀背压室的气体泄掉，压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷至文氏管进入滤袋（从喷吹管喷出的气体为一次风）。
当高速气体流通过文氏管过程诱导了数倍于一次风的周为空气（称为二次风），造成滤袋内瞬时正压，实现清灰。
或脉冲宽度；两个相邻脉冲阀的喷吹间隔时间为脉冲间隔（也称喷吹周期）。
调整控制仪的脉冲周期和脉冲时间，可使除尘器阻力保持在限定范围内。
二、MCF型脉冲袋式除尘分离器性能表三、电控部分调试先检查各接线是否正确，然后调整脉冲控制仪：①将脉冲控制仪接通电源。
