气箱脉冲袋收尘器结构与工作原理

脉冲除尘器工作原理一、袋式除尘器结构、原理脉冲袋式除尘器主要由上箱体（净气室）、中箱体（尘气室）、灰斗、脉;中清灰系统、滤袋、滤袋骨架、进出风口、压差计、检修人孔、卸灰装置、和pLc控制仪等组成。

其工作原理为:脉冲袋式除尘器在风机动力的牵引下，除尘器内部、除尘管道及除尘罩口处形成负压环境，使扬尘点的粉尘在压差作用下进入除尘器,气流通过除尘滤袋过滤,粉尘被截留在布袋表面,通过pLc控制仪有规律地向脉冲阀输入脉冲信号，压缩气体的高压风将粘附在滤袋表面的粉尘喷吹下来收集到积灰斗内,从而达到回收粉尘的目的，处理后的干净气体经除尘风机从烟囱排出。

1、布袋除尘器花板：花板在布袋除尘器中起固定滤袋、与滤袋形成密封、隔开袋室和箱体的作用。

在除尘器的维护中，常常忽视花板对除尘器收尘效果的影响。

布袋除尘器上部的花板孔可以根据除尘器的不同设计来确定花板孔的大小及尺寸，同一块花板上的孔的尺寸要统一，以免会出现因除尘布袋涨圈卡不严密或涨圈弹不开，而漏灰的现象,除尘器花板尺寸取决于脉冲阀的喷吹能力。

花板除承受滤袋和袋笼的重量外，还要承受除尘器内的气体压力，所以要有足够的刚度。

一般布袋除尘器的花板的钢板厚度一般为4~6mm注要取决于过滤室内悬挂除尘布袋的数量,为增加花板的刚度,花板上应增设加强筋。

花板孔的加工应采用冲孔或采用等离子切割,不允许采用气割,制作完成后花板外观应平整、光洁,不应有翘曲或凹凸不平等缺陷,其平面度偏差不大于花板长度的2/1000。

2、布袋除尘器喷吹管：脉冲布袋除尘器清灰用的喷吹管均采用无缝管，昔助校直机进行直线度校正。

喷吹短管（又称喷嘴）与喷吹管的焊接采用了工装摸具，二氧化碳保护焊接，咸少变形，保证喷吹短管间的形位公差。

喷吹管下侧正对滤袋中心设有喷吹口，每根喷吹管上均设有一个脉冲阀并与压缩空气分配器相通。

喷吹管借助支架固定在上箱体中，并设备了定位销，方便每次拆装后的准确复位。

同时采用文氏管或类似结构的零件对压缩空气进行导流，有助于压缩空气气流方向的稳定，旦文氏管或类似零件的结构会导致设备阻力的增加，我们采用的喷嘴有同样的导流效果但没有增加设备阻力之忧。

脉冲输送设备工作原理:LPC长袋脉冲袋式除尘器主要由上箱体、中箱体、灰斗、卸灰系统、喷吹系统和控制系统等几部分除尘配件组成，并采用下进气分室结构。

含尘烟气由进风口经中箱体下部进入灰斗；部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗，其它尘粒随气流上升进入各个袋室。

经滤袋过滤后，尘粒被阻留在滤袋外侧，净化后的气体由滤袋内部进入箱体，再通过提升阀、出风口排入大气。

灰斗中的粉尘定时或连续由螺旋输送机及刚性叶轮卸料器卸出。

随着过滤过程的不断进行，滤袋外侧所附积的粉尘不断增加，从而导致袋除尘器本身的阻力也逐渐升高。

当阻力达到预先设定值时，清灰控制器发出信号，首先令一个袋室的提升阀关闭以切断该室的过滤气流，然后打开电磁脉冲阀，压缩空气由气源输送设备顺序经气包、脉冲阀、喷吹管上的喷嘴以极短的时间（0.065～0.085秒）向滤袋喷射。

压缩空气在箱内高速膨胀，使滤袋产生高频振动变形，再加上逆气流的作用，使滤袋外侧所附尘饼变形脱落。

袋式除尘器的使用：5)经常观察并记录进入袋式除尘器的气体温度、湿度和压力，使袋式除尘器在规定的技术参数下运行，切忌在低于气体露点温度下运动。

工作原理气箱脉冲袋式除尘器本体分隔成若干个箱区，每箱有32、64、96等条滤袋，并在每箱侧边出口管道上有一个气缸带动的提升阀。

当除尘器过滤含尘气体一定的时间后（或阻力达到预先设定值），清灰控制器就发出信号，第一个箱室的提升阀就开始关闭切断过滤气流；然后箱室的脉冲阀开启，以大于0.4MPa的压缩空气冲入净气室，清除滤袋上的粉尘；当这个动作完成后，提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述程序完成全部清灰动作。

更多信息来源1)油品含硫量是否超过2.7‰国家标准。

2)严格按照厂家提供的使用说明书要求进行袋式除尘器的运转，不应随意变更运行条件，以防止出现因运行条件变化而引起的故障。

3)要充分了解和掌握袋式除尘器的技术要求和操作规程。

4)要时常注意滤袋的工作情况，发现异常要及时分析原因并妥善处理。

脉冲布袋除尘器工作原理脉冲布袋除尘器是一种常见的工业除尘设备，其主要作用是通过过滤布袋对工业废气中的粉尘进行过滤和收集，从而达到净化空气的目的。

本文将从脉冲布袋除尘器的工作原理、结构组成、优缺点等方面进行详细介绍。

一、工作原理脉冲布袋除尘器的工作原理是利用气流的作用将含有粉尘的废气通过过滤布袋进行过滤，将粉尘收集在布袋内部，同时将净化后的气体排放到大气中。

具体来说，脉冲布袋除尘器的工作流程如下：1.废气进入除尘器：废气通过进气口进入除尘器，经过预处理后进入过滤室。

2.过滤室过滤：废气在过滤室内通过过滤布袋进行过滤，粉尘被收集在布袋内部，净化后的气体则通过出气口排放到大气中。

3.清灰：当布袋内部的粉尘积累到一定程度时，会影响除尘器的过滤效果，此时需要进行清灰操作。

清灰时，通过脉冲控制器向布袋内部喷射高压气体，使布袋内部的粉尘被震落，从而实现清灰。

二、结构组成脉冲布袋除尘器主要由以下几个部分组成：1.进气口：废气通过进气口进入除尘器。

2.过滤室：废气在过滤室内通过过滤布袋进行过滤。

3.出气口：净化后的气体通过出气口排放到大气中。

4.脉冲控制器：控制清灰操作的设备。

5.布袋：用于收集粉尘的过滤材料。

三、优缺点脉冲布袋除尘器具有以下优点：1.高效：脉冲布袋除尘器的过滤效率高，可以有效地过滤掉工业废气中的粉尘。

2.节能：脉冲布袋除尘器的清灰操作是自动化的，可以根据实际情况进行调整，从而达到节能的目的。

3.使用寿命长：脉冲布袋除尘器的布袋材料具有较高的耐磨性和耐腐蚀性，使用寿命长。

4.操作简单：脉冲布袋除尘器的操作简单，只需要进行定期的清灰操作即可。

但是，脉冲布袋除尘器也存在一些缺点：1.成本较高：脉冲布袋除尘器的制造成本较高，需要投入较大的资金。

2.维护成本高：脉冲布袋除尘器需要定期更换布袋等部件，维护成本较高。

3.对废气温度要求高：脉冲布袋除尘器对废气温度有一定的要求，如果废气温度过高，会影响除尘器的过滤效果。

气箱脉冲布袋除尘器工作原理
气箱脉冲布袋除尘器是一种常用的工业除尘设备，其工作原理是将含尘气体通过进气管进入气箱内，经过导流板的引导和均匀分配后，进入被安装在气箱内的布袋过滤器内部。

在布袋过滤器中，气体通过滤料层，灰尘被拦截在布袋表面，干净的气体从出气管排出。

当布袋内积累的灰尘达到一定程度时，需要清灰。

清灰过程是通过脉冲喷吹系统实现的。

脉冲喷吹系统由压缩空气管路、电磁脉冲阀、喷吹管、喷吹口等组成。

当清灰信号发生时，电磁脉冲阀打开，压缩空气经过喷吹管进入布袋内，在短时间内形成一个强烈的脉冲气流，将布袋表面积累的灰尘吹落，落灰粉通过灰斗排出。

气箱脉冲布袋除尘器具有工艺流程简单、除尘效率高、清灰彻底、运行稳定等优点，广泛应用于钢铁、化工、矿山等行业。

- 1 -。

气箱式脉冲袋式收尘器的工作原理气箱式脉冲袋式收尘器主体分隔成数个箱区，每箱有32、64、96、128等条除尘布袋。

并在每箱侧边出口管道上有一个气缸带动的提升阀。

当收尘器过滤含尘气体一定时间后(或阻力大道预先设定值时)，脉冲清灰控制仪就发出信号。

第一个箱室的提升阀就开始关闭以切断过滤气流，然后这个箱的电磁脉冲阀开启，以大于5kg/C㎡的压缩空气冲入净气室，清除滤袋上的粉尘。

当这个动作完成后（大约6-15秒时间），提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述要求进行以至全部清辉完毕。

气箱式脉冲袋式收尘器，是采用分箱式清灰的，清灰时，逐箱隔离、轮换进行。

各收尘室的脉冲喷吹宽度和清灰周期，由清灰程序控制器自动连续进行，从而保证了压缩空气清灰的效果，整个箱体设计利用了进口和出口总管结构，灰斗可延伸到进口总管下。

使进入的含尘气体直接进入已扩大的灰斗内达到预收尘的效果，且能去掉易出现堵塞的水平直管。

所以，气箱脉冲袋式收尘器不仅能处理一般浓度的含尘气体，且能处理达到1300/m3n的高浓度含尘气体。

该收尘器，由于采用整箱大脉冲阀2寸半反吹喷射清灰，更换除尘滤袋时，打开顶部盖子，直接抽出滤袋即可，维护简单、方便。

分室脉冲喷吹布袋除尘器结构与工作原理本分室脉冲喷吹布袋除尘器设备由上部箱体、袋室、排灰装置及脉冲喷吹清灰控制系统等组成。

布袋除尘器内部被花板划分为两部分。

上面的部分称之为上部箱体或净气室。

下面这一部分称之为袋室或滤室。

1、净气室：净气室装有喷吹管、压缩空气气包、脉冲阀、压缩空气管路、出口烟道、检修门等。

根据规格不同，净气室内分若干个室，互相之间用钢板隔开，互不通气。

每个室均设一个提升阀和若干排滤袋，每一排滤袋设一根喷吹管，每一条滤袋都对应喷吹管上的一个喷吹孔。

2、滤室：滤室包括花板、滤袋组件、灰斗、烟气进口烟道等。

滤袋材料是柔性的透气性介质，一般为针刺或覆膜材料。

滤袋由金属笼骨支撑，以保证在过滤时不至于被吸瘪。

气箱脉冲布袋除尘器工作原理
气箱脉冲布袋除尘器是一种常用的粉尘收集设备，其工作原理包括气箱、除尘器、输送管道、阀门和压缩空气系统等几个组成部分。

具体来讲，气箱脉冲布袋除尘器的工作原理如下：
1. 粉尘含气体进入气箱
气箱脉冲布袋除尘器的原理是基于重力除尘的基础上应用布袋过滤技术，首先，粉尘含气体通过气箱进入除尘器，其含粉尘气体由排放口进入第一间室，在重力的作用下，较大的颗粒粉尘沉积在底部，而剩余的细小粉尘则随着气流进入布袋过滤区域。

2. 粉尘气体经过布袋过滤
在布袋区域内，气体穿过布袋的过滤材料，而细小的粉尘颗粒被捕获在布袋内。

各个布袋之间的间隙使粉尘必须通过过滤材料才能进入粉尘收集袋中，从而避免了粉尘的泄漏。

3. 压缩空气清洁布袋
在收集到足够的粉尘后，粉尘收集袋会被清洁，此时压缩空气由压缩空气系统供应。

压缩空气经过电磁阀阀门进入气箱的脉冲管，接着进入过滤袋。

喷嘴所产生的压缩空气脉冲使大量空气猛然通过布袋，在瞬间使得布袋沿一定方向外凸呈弧形充气，使袋内附着的粉尘强烈颠簸脱离袋面，从而完美地完成了清灰过程，进而粉尘被除尘器收集器收集。

4. 粉尘被输送或收集
清理之后的粉尘即可被送出除尘器并输送到其它地方，或者被存储在除尘器的粉尘收集器中，等待进一步处理或运输。

综上所述，气箱脉冲布袋除尘器是一种高效的粉尘处理设备，其工作原理是通过布袋过滤技术和压缩空气清洁布袋两种方法，将气体中的粉尘颗粒有效地捕获并存储在除尘器的粉尘收集袋中，最终实现粉尘的处理和净化。

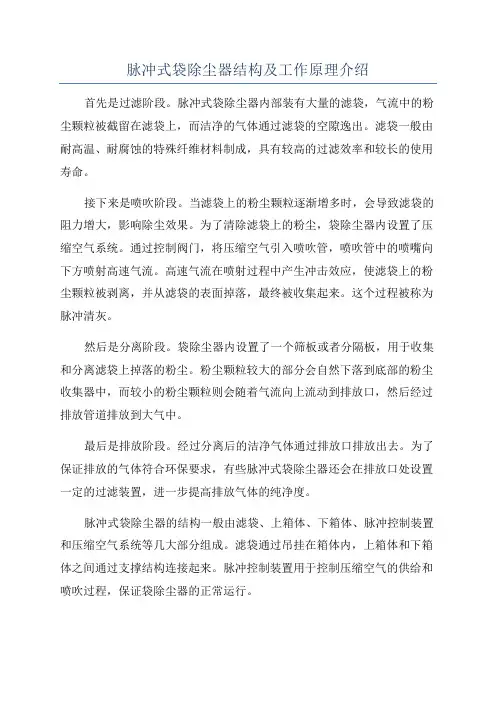

脉冲式袋除尘器结构及工作原理介绍首先是过滤阶段。

脉冲式袋除尘器内部装有大量的滤袋，气流中的粉尘颗粒被截留在滤袋上，而洁净的气体通过滤袋的空隙逸出。

滤袋一般由耐高温、耐腐蚀的特殊纤维材料制成，具有较高的过滤效率和较长的使用寿命。

接下来是喷吹阶段。

当滤袋上的粉尘颗粒逐渐增多时，会导致滤袋的阻力增大，影响除尘效果。

为了清除滤袋上的粉尘，袋除尘器内设置了压缩空气系统。

通过控制阀门，将压缩空气引入喷吹管，喷吹管中的喷嘴向下方喷射高速气流。

高速气流在喷射过程中产生冲击效应，使滤袋上的粉尘颗粒被剥离，并从滤袋的表面掉落，最终被收集起来。

这个过程被称为脉冲清灰。

然后是分离阶段。

袋除尘器内设置了一个筛板或者分隔板，用于收集和分离滤袋上掉落的粉尘。

粉尘颗粒较大的部分会自然下落到底部的粉尘收集器中，而较小的粉尘颗粒则会随着气流向上流动到排放口，然后经过排放管道排放到大气中。

最后是排放阶段。

经过分离后的洁净气体通过排放口排放出去。

为了保证排放的气体符合环保要求，有些脉冲式袋除尘器还会在排放口处设置一定的过滤装置，进一步提高排放气体的纯净度。

脉冲式袋除尘器的结构一般由滤袋、上箱体、下箱体、脉冲控制装置和压缩空气系统等几大部分组成。

滤袋通过吊挂在箱体内，上箱体和下箱体之间通过支撑结构连接起来。

脉冲控制装置用于控制压缩空气的供给和喷吹过程，保证袋除尘器的正常运行。

总之，脉冲式袋除尘器是一种高效、可靠的粉尘处理设备。

它通过滤袋的过滤和脉冲清灰的操作，将气流中的粉尘颗粒分离出来，达到净化气体的目的。

其工作原理简单明了，结构紧凑，对环境的污染较小，因此在工业生产中得到了广泛的应用。
