电流表电压表示数变化专题(1)

2014-2015学年度电压表电流表示数变化判断（一20141112）1．如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表示数变化情况应是（）A．电压表、电流表示数都变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表、电流表示数都变小2、如图所示电路，将滑片P向左端移动，则电路中的电流表、电压表的示数变化情况是（）A.电流表、电压表的示数均变大B.电流表、电压表的示数均变小C.电流表的示数变大、电压表的示数变小D.电流表的示数变小、电压表的示数变大3．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是A．电压表的示数增大，电流表的示数减小B．电压表的示数减小，电流表的示数增大C．电压表的示数增大，电流表的示数增大D．电压表的示数减小，电流表的示数减小4．如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小5．如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是：（）A．电流表和电压表的示数都变小B．电流表示数变小，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变大，电压表示数不变6．如图所示，是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB 间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力F增大时，电流表与电压表示数的变化情况是（）A ．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小第7题7．用图示的电路探究导体的导电性能，电路中电源电压保持不变，R是一只光敏电阻，当光照射强度增大时，其电阻值会减小．闭合开关，减弱对光敏电阻的照射强度，电流表和电压表示数的变化情况是（）A．电流表示数增大，电压表示数减小 B．电流表示数减小，电压表示数增大C．电流表、电压表示数均增大 D．电流表、电压表示数均减小8．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变 D．电流表的示数变小，电压表的示数变小9．如图所示的电路，开关s 闭合后，滑动变阻器滑片P 向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是（ ）A ． 电流表的读数变大，电压表的读数变小，灯泡变暗B ． 电流表的读数变小，电压表的读数变大，灯泡变亮C ． 电流表、电压表的读数都变小，灯泡变暗D ． 电流表、电压表的读教都变大，灯泡变亮10．将光敏电阻R 、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路。

2020年中考物理试题考点汇编——专题九十七：电流表、电压表示数的变化1.（2020天津，8）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）A. 总电阻增大，电流减小B. 总电阻增大，电流增大C. 总电阻减小，电流增大D. 总电阻减小，电流减小2.（2020河池，10）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。

闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮3.(2020安徽，17)在图示电路中，电源电压保持不变。

闭合开关S后,将滑动变阻器的滑片P 自左向右滑动，则A.电流表A的示数减小B.电压表V2的示数减小C.电压表V1与电流表A的示数比值减小D. 电压表V2与电流表A的示数比值减小4.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（）A. 电流表示数增大B. 电压表示数减小C. 定值电阻R两端的电压增大D. 电压表示数与电流表示数比值增大5.（2020东营，10）如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A. 定值电阻R的阻值为10ΩB. 电路的最小电流为0.6AC. 滑动变阻器滑片P移动到最左端时，电流表示数最大D. 滑动变阻器滑片P移动到最右端时，电压表示数最大6.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则A.电压表V1示数变大B.电压表V1示数不变C.R1=5ΩD.R1=10Ω7.（2020自贡，17）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U 和△I．下列分析正确的是（）A.UI∆∆变大 B.UI∆∆变小C.UI∆∆不变 D.UI∆∆先变小后变大8.（2020达州，8）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。

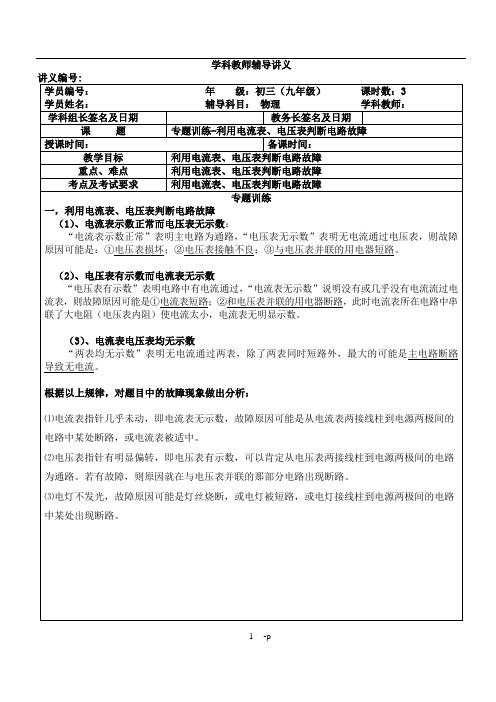

学科教师辅导讲义1、如图所示的电路，根据下列现象分析判断电路故障（设电路只有一个故障）（1）电灯不亮，电压表有示数，电流表无示数，故障原因．（2）电灯亮，电压表有示数，电流表无示数，故障原因．（3）电灯不亮，电压表无示数，电流表被烧坏，故障原因．．解：（1）电灯不亮，电流表无示数，说明电路出现断路故障；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此故障为灯泡断路；（2）电灯亮，说明电路为通路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电流表无示数，说明电流表短路；（3）电灯不亮，电流表被烧坏，说明电路中电流过大，因此灯泡发生短路．答案为：（1）灯泡断路；（2）电流表短路；（3）灯泡短路．2、在实验中经常要遇到电路故障，如短路、开路，学习了使用电流表测电流以后，可以利用电流表对故障进行一些判断．在下图所示的电路中，a、b、c、d为四个接线柱，闭合开关后电灯L不亮，现已经确定是由于灯泡发生开路或短路引起的．在不允许拆开电路的情况下，若只用一只电流表对电路故障进行判断，请将电流表接入的位置、开关的开闭状态及现象和结论填入表中（R是一电阻）．3、在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断正确的是（）A．一定是电阻R断路B．用导线连接电阻R两端，根据灯的亮暗可以检测出故障原因C、在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因D．在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因答案C．4、如图是小明同学用电压表测灯泡L2电压的电路图，当闭合S时，灯泡L1不亮，检查电路、电源、电表连接完好．（1）请判断电路中的故障是；（2）为了进一步检查故障，小明同学将电流表串联在电路中，闭合S，若电流表有示数，说明故障是若电流表无示数说明（3）为进一步确定故障，小明又将电压表并在L1两端他能查出故障吗？说明理由：。

电表示数变化专题一、由滑动变阻器导致的变化：串联例1．下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化若滑片P向右移动：若滑片P向左移动：若滑片P向右移动：电流表示数；电流表示数；电流表示数；电压表示数；电压表示数；电压表示数；( )1.如图电路，电源电压不变，开关S闭合。

在滑动变阻器滑片P向右移动的过程中，以下判断正确的是A．电压表示数不变B．电压表示数变大C．电压表示数变小级D．电压表示数先变大后变小( )2.在图所示的电路中，闭合开关S，当滑片向右移动时，电压表和电流表示数的变化情况是A.电压表和电流表均变大B.电压表和电流表均变小C.电压表变大，电流表变小D.电压表变小，电流表变大( )3.如图所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P向右端移动,则A.电压表的示数和电流表的示数都增大B.电压表的示数和电流表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数增大,电压表的示数减小( )3.如图所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是A．V1增大，V2减小，A减小B．V1增大，V2减小，A增大C．V1减小，V2增大，A增大D．V1减小，V2增大A减小( )5.如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是A．三只电表的示数都变大B．三只电表的示数都变小C．电表A1的示数变小，电表V、A2的示数都不变D．电表A1、A2的示数都变小，电表V的示数不变( )6.图为小强同学连接的实验电路。

当闭合开关S，将滑动变阻器的滑片P向右滑动时A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小（二）由开关导致的变化：并联( )1.如图所示的电路中开关均闭合时，灯L正常发光；若电源电压不变，当开关S2断开后，则A.灯L变亮，电流表示数增大B.灯L变亮，电流表示数减小C.灯L的亮度不变，电流表示数增大D.灯L的亮度不变，电流表示数减小( )2.如图所示的电路，当开关S断开时，电流表的示数是1A，开关闭合时，电流表的示数将A．不变B．增加到2AC．减少到1/2AD．增加到4A( )3.小丽同学设计了如图所示的电路，当地闭合开关s后，电压表的读数将A．变小B．不变C．变大D无法判断（）4.如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数．若断开开关S2，则A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小D．电流表和电压表的示数都变大（三）由元件故障导致的变化：1.如图1所示的电路中，开关S闭合后两灯正常发光，一段时间后L1熄灭L2依然发光，则电流表，电压表；若L2熄灭L1依然发光，则电流表，电压表；若L1灯丝断了，则电流表，电压表。

根据电路中的常见故障判断电流表和电压表示数变化
首先要进行电路结构分析了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量。

然后根据电流表的有无示数确定电路断路还是短路。

再根据电压表是否有示数来确定电路故障出现在哪个部位。

探究一：按图所示的电路图接好实物电路，闭合开关后，当L1和L2灯断路或者短路时，
请分析电压表和电流表的示数变化情况。

电压表有示数而电流表无示数：
电压表有示数表明电路中有电流通过电压表，电流表无示数说明没有或几乎没有电流流过电流表，则故障原因可能是：（1）与电压表并联的用电器断路。

（2）电压表被短路
电流表示数正常而电压表无示数
电流表示数正常表明主电路为通路，电压表无示数表明无电流通过电压表，则故障原因可能是：（1）与电压表并联的用电器短路. （2）电压表断路
电流表电压表均无示数时可能是哪部分出现故障
两表均无示数表明无电流通过两表，可能是主电路断路导致无电流。

探究二：按图所示的电路图接好实物电路，闭合开关后，L1和L2灯断路或者短路时，
请分析电压表和电流表的示数变化情况
结论：1.在并联电路中，只要有一条支路短路，其余所有支路都无电流通过，所在支路和
干路电流表示数超过最大量程，其余支路电流表示数为0，电压表示数都为0。

2.在并联电路中，一条支路断路，所在支路电流表示数为0，其它支路电流表示数不受影响，干路电流表示数变小。

电压表示数仍等于电源电压。

初中物理电路论文：浅淡初中物理电路电表示数变化类题型解题方法初中物理电路中电流表、电压表示数变化的判断，是近几年来各地中考的热点内容之一。

以来宾市为例，几乎每年中考都会考到，且通常以单项选择题形式出现。

要正确地判断此类题目，要求学生必须有扎实的电学基础知识，能熟练地运用欧姆定律及串、并联电路的相关知识，具备较高的思维能力。

因此，此类题型较难,解题方法不易掌握，学生在答题时极易出错。

多年来本人所教的学生都是来自农村，学生基础知识不扎实，接受能力差，加上电路知识本来就属于难点，此类题目让很多学生感到无从下手。

怎样让学生完全掌握解答这类题型的方法成为我物理教学任务中的一个难点，为此，本人根据实际教学中积累的经验谈一点体会。

一、滑动变阻器滑片位置的改变引起电路中电表示数的改变此类题目通常以串联电路形式出现，考查学生是否正确判断定值电阻（用电器）和滑动变阻器本身的电流、电压的变化情况。

例1：如图所示，闭合开关s，向左移动滑动变阻器的滑片p，电流表和电压表示数变化情况是(）a、电流表示数变大，电压表示数变大b、电流表示数变大，电压表示数变小c、电流表示数变小，电压表示数变小d、电流表示数变小，电压表示数变大解题思路：此电路中，r和r1串联，滑动变阻器r１连入电路的是滑片左端的部分，当滑片向左滑动时，滑动变阻器连入电路部分变短，电阻值变小，电路中总电阻值变小。

根据欧姆定律i=u／r可知，电路中的电流i变大，电流表的示数变大。

由欧姆定律变形公式u=ir可知，电阻r上的电压u变大，所以电压表的示数变大，所以此题应选a。

例2: 如图所示，闭合开关s，将滑动变阻器的滑片向上移动时，观察到的现象是（）a、灯泡的亮度不变，电压表的示数变大b、灯泡变暗，电压表示数变大c、灯泡变暗，电压表示数变小d、灯泡变亮，电压表示数变大解题思路：（1）此电路中，灯泡l和变阻器r串联，电压表测变阻器r两端的电压，当滑动变阻器的滑片向上移动时，r变大，电路中的总电阻变大；（2）根据欧姆定律i=u ／r可知，在u不变时，电路的总电阻r增大，电路中的电流i变小；（3）根据ul＝irl可知，在rl不变时，i减小，ul减小；（4）根据pl=uli可知，灯泡的实际功率pl变小，故灯变暗；（5）根据串联电路电压特点，即u=ul+ur,在u不变时，当ul变小，ur变大，故电压表v的示数变大，所以此题应选b。

《欧姆定律(电表变化)》专题例题1．如图所示电路，当滑片P 向右移动时，各电表的示数如何变化？例题2．如图所示电路，当滑片P 向右移动时，各电表的示数如何变化？解题思路：1．先确定电路的连接方式 2．确定电表测量的对象 3．分析滑片移动引起的电阻变化4．依据欧姆定律，串联分压 并联分流等知识分析表的示数变化。

习题巩固一、以下各题P 均向左移动时，电流表、电压表的示数如何变化（选填“变大”、“变小”或“不变”）1、 2、3、 4、5、 6、二、以下各题开关闭合后电流表、电压表的示数如何变化（选填“变大”、“变小”或“不变”）7、 8、__________ ____________________ __________ __________ __________ ____________________ __________ __________ __________ __________ __________ __________ __________ ______________________________ ____________________ AVV 1R 1 R 2 S P ____________________9、 10、11、在图11所示电路中，电源电压和灯L 的电阻均保持不变。

开关S 闭合后，在变阻器的滑片P 从中点向b 端滑动过程中，下列说法正确的是( )（多选）A ．电压表的示数变大B ．电灯L 的亮度不变C ．电流表A 1的示数变小D ．电流表A 2的示数不变12、图12所示的四个电路图中，当滑动变阻器R 的滑片移动或开关S 闭合时，电流表示数变大，电压表示数不变的电路是（ ）13、如图13所示,电源电压不变,闭合开关,当滑动变阻器的滑片P 由左向右移动时,三只电表示数的变化情况是 ( )A. V 1增大,V 2减小,A 增大B. V 1减小,V 2增大, A 减小C. V 1不变,V 2增大,A 不变D. V 1不变,V 2减小,A 不变14、如图14所示的电路，电源的电压为6V 且恒定不变，L 1、L 2为相同的灯泡，关于电压表的读数，下述说法正确的是( ) A ．S 断开时，V 1的示数为零，V 2的示数为6V B ．S 闭合时，V 1的示数为6V ，V 2的示数为零 C ．S 断开时，V 1的示数为3V ，V 2的示数为零 D ．S 闭合时，V 1的示数为零，V 2的示数3V15、在图15所示的电路中，电源的电压不变，a 、b 是两个电表，且定值电阻R 1与滑动变阻器R 2的连接正确。

中考物理专题复习电路和电路故障分析一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：图（1）【变式训练题】参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

【例2】如图2，当滑片P向左移动时，A表和V表将如何变化。

【变式训练题】如图3，当滑片P向左移动时，A表和V表将如何变化【例3】在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A电流表示数变大，灯变暗。

(B)电流表示数变小，灯变亮。

(C)电压表示数不变，灯变亮。

(D)电压表示数不变，灯变暗【变式训练题】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电压表示数变大，灯变暗。

(B)电压表示数变小，灯变亮。

(C)电流表示数变小，灯变亮。

(D)电流表示数不变，灯变暗。

2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化【例4】如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？图6 图7【变式训练题】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合引起电路中电学物理量的变化1．串联电路中开关的断开或闭合引起的变化【例5】在如图8所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。

【变式训练题】在如图9所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。

开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“大”)。

图8 图92．并联电路中开关的断开或闭合引起的变化【例6】在图10中，灯泡L1和灯泡L2是______联连接的。
