9、电流表、电压表变化范围专题及答案

初三物理《电路计算》专题训练1．如图所示的电路中，电源电压为9伏，电阻R1的阻值为20欧，闭合电键S，电流表示数为0.15安。

求：(1)电压表的示数。

(2)电阻R2的阻值。

(3)通电20秒，电流通过电阻R2做的功。

2．如图所示的电路中，滑动变阻器的变阻范围为0～20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：(1)电阻R1的阻值。

(2)当滑片移到最右端时，电流表、电压表的读数。

3．如图所示的电路中，电源电压保持不变，电阻R2为10欧。

当电键S断开时，电压表示数为6伏，电流表示数为0.3安。

求：(1)R1的阻值。

(2)电源电压U。

(3)闭合电键S后，电压表V、电流表A的示数。

4．如图(a)所示的电路中，电源电压为6伏且保持不变，电阻R1为30欧，电流表A、A1均为图(b)所示的规格。

闭合电键S后，电流表A、A1指针所在的位置相同，求：(1)电流表A1的示数I1。

(2)通过R2的电流I2。

5．在如图所示的电路中，电源电压为6伏且保持不变。

断开电键S时，电流表的示数为0.2安。

闭合电键S时，电流表的示数变化了0.3安。

求：(1)5秒内通过电阻R1的电量。

(2)电键闭合时电阻R1、R2消耗的电能之比。

6．如图所示电路，电源电压为18伏且保持不变，滑动变阻器R2上标有“50欧1安”字样。

闭合电键S，移动滑片，当电流表示数为0.8安，电压表V2的示数为14伏。

求：(1)电阻R1的阻值。

(2)移动变阻器的滑片P，求电压表V1的最大值。

7．如图(a)所示电路中，电源电压为9伏且保持不变，电压表量程0～3伏、电流表量程0～0.6安，定值电阻R1＝20欧，滑动变阻器标有“15欧 2安”字样。

闭合电键。

求：(1)当电流表的读数如图13－9(b)所示时，电阻R1两端的电压。

(2)滑动变阻器R2允许接入电路的最大阻值。

(3)整个电路所消耗的最大功率P。

8．如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20欧 2安”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。

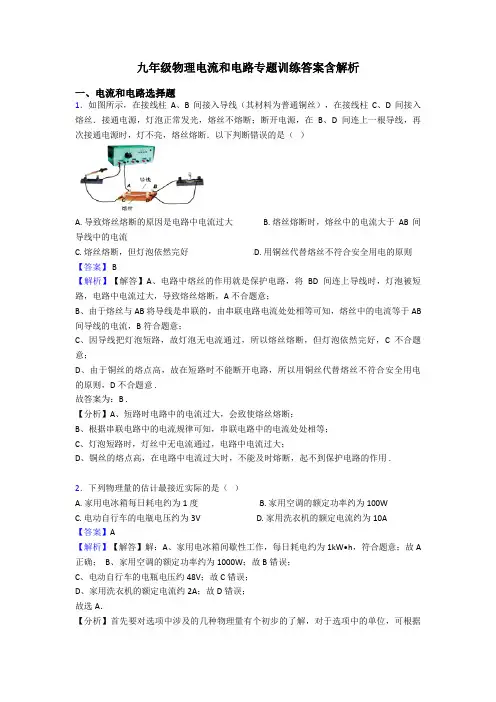

九年级物理电流和电路专题训练答案含解析一、电流和电路选择题1．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是（）A. 导致熔丝熔断的原因是电路中电流过大B. 熔丝熔断时，熔丝中的电流大于AB间导线中的电流C. 熔丝熔断，但灯泡依然完好D. 用铜丝代替熔丝不符合安全用电的原则【答案】 B【解析】【解答】A、电路中熔丝的作用就是保护电路，将BD间连上导线时，灯泡被短路，电路中电流过大，导致熔丝熔断，A不合题意；B、由于熔丝与AB将导线是串联的，由串联电路电流处处相等可知，熔丝中的电流等于AB 间导线的电流，B符合题意；C、因导线把灯泡短路，故灯泡无电流通过，所以熔丝熔断，但灯泡依然完好，C不合题意；D、由于铜丝的熔点高，故在短路时不能断开电路，所以用铜丝代替熔丝不符合安全用电的原则，D不合题意 .故答案为：B .【分析】A、短路时电路中的电流过大，会致使熔丝熔断；B、根据串联电路中的电流规律可知，串联电路中的电流处处相等；C、灯泡短路时，灯丝中无电流通过，电路中电流过大；D、铜丝的熔点高，在电路中电流过大时，不能及时熔断，起不到保护电路的作用 .2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.4．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。

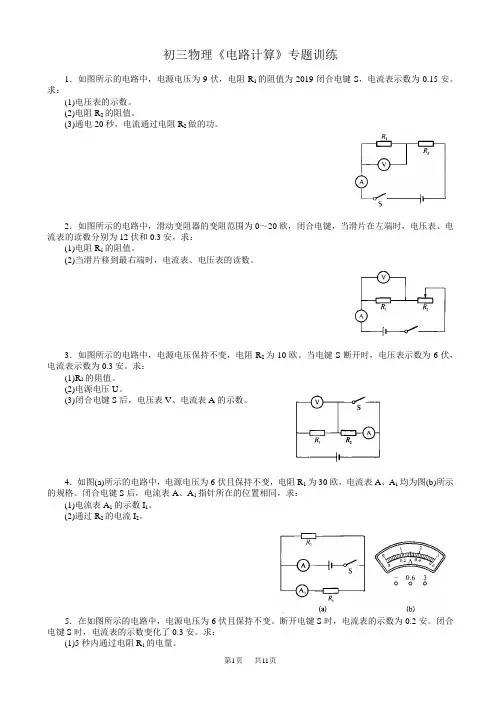

初三物理《电路计算》专题训练1．如图所示的电路中，电源电压为9伏，电阻R1的阻值为2019闭合电键S，电流表示数为0.15安。

求：(1)电压表的示数。

(2)电阻R2的阻值。

(3)通电20秒，电流通过电阻R2做的功。

2．如图所示的电路中，滑动变阻器的变阻范围为0～20欧，闭合电键，当滑片在左端时，电压表、电流表的读数分别为12伏和0.3安，求：(1)电阻R1的阻值。

(2)当滑片移到最右端时，电流表、电压表的读数。

3．如图所示的电路中，电源电压保持不变，电阻R2为10欧。

当电键S断开时，电压表示数为6伏，电流表示数为0.3安。

求：(1)R1的阻值。

(2)电源电压U。

(3)闭合电键S后，电压表V、电流表A的示数。

4．如图(a)所示的电路中，电源电压为6伏且保持不变，电阻R1为30欧，电流表A、A1均为图(b)所示的规格。

闭合电键S后，电流表A、A1指针所在的位置相同，求：(1)电流表A1的示数I1。

(2)通过R2的电流I2。

5．在如图所示的电路中，电源电压为6伏且保持不变。

断开电键S时，电流表的示数为0.2安。

闭合电键S时，电流表的示数变化了0.3安。

求：(1)5秒内通过电阻R1的电量。

(2)电键闭合时电阻R1、R2消耗的电能之比。

6．如图所示电路，电源电压为18伏且保持不变，滑动变阻器R2上标有“50欧1安”字样。

闭合电键S，移动滑片，当电流表示数为0.8安，电压表V2的示数为14伏。

求：(1)电阻R1的阻值。

(2)移动变阻器的滑片P，求电压表V1的最大值。

7．如图(a)所示电路中，电源电压为9伏且保持不变，电压表量程0～3伏、电流表量程0～0.6安，定值电阻R1＝20欧，滑动变阻器标有“15欧2安”字样。

闭合电键。

求：(1)当电流表的读数如图13－9(b)所示时，电阻R1两端的电压。

(2)滑动变阻器R2允许接入电路的最大阻值。

(3)整个电路所消耗的最大功率P。

8．如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20欧2安”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。

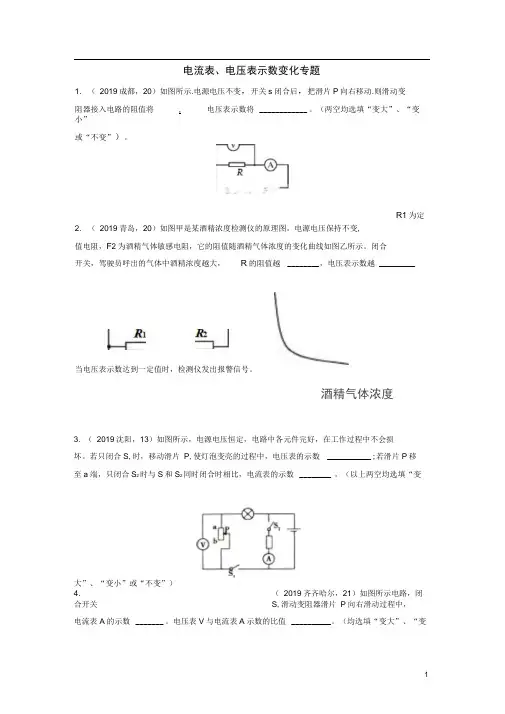

电流表、电压表示数变化专题1. （2019成都，20）如图所示.电源电压不变，开关s闭合后，把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将____________ 。

（两空均选填“变大”、“变小”或“不变”）。

2. （2019青岛，20）如图甲是某酒精浓度检测仪的原理图。

电源电压保持不变,值电阻，F2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。

闭合开关，驾驶员呼出的气体中酒精浓度越大，R的阻值越________ ，电压表示数越_________当电压表示数达到一定值时，检测仪发出报警信号。

酒精气体浓度3. （2019沈阳，13）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。

若只闭合S,时，移动滑片P,使灯泡变亮的过程中，电压表的示数 ___________ ;若滑片P移至a端，只闭合S2时与S和S2同时闭合时相比，电流表的示数________ 。

（以上两空均选填“变大”、“变小”或“不变”）4. （2019齐齐哈尔，21）如图所示电路，闭合开关S,滑动变阻器滑片P向右滑动过程中，电流表A的示数_______ 。

电压表V与电流表A示数的比值__________ 。

（均选填“变大”、“变R1为定小”或“不变”）5. （2019宿迁，16）随着我国经济的飞达发展，汽车已经进入寻常百姓人家。

如图是一种自动测定汽车油箱内油面高度的装置。

R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。

从油量表（有电流表改装）指针所指的刻度就可知道邮箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将 ________ ，电流表的示数将______ （选填“变大”、“变小”或“不变”）。

若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______ 元件两端。

6. （2019毕节，8）如图所示的电路，闭合开关，当滑片P 向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）RA. 变大，变大B.变大，变小C.变小，变小D.变小，变大7. （2019湘西州，13）如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A. 电压表示数变大B.总电流变小C.总电阻不变D. R2的电阻变大8. （2019荷泽，12）如图所示电路（电源电压保持不变），闭合开关S,当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D.电压表示数变大，电阻 R1的电功率变大9. （ 2019长春，9）如图所示，电源两端的电压恒定•闭合开关 S1,小灯泡发光，再闭合开关S2,则（ ）A.小灯泡变亮 B .电流表示数变小 C.电压表示数不变D .电路的总电阻变大10. （2019烟台，14）如图所示，电源电压保持不变，R 为定值电阻，闭合开关S,将滑动变阻器 艮的滑片P 从最右端向中点移动，下列说法正确的是A. 电压表V 1与电压表V 2示数始终相等 B. 电流表A 示数变大，电压表 V 2示数变小 C. 电压表V 示数与电流表 A 示数之比变小 D. 电压表V 示数与电流表 A 示数之比不变11. （2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关 S,当滑动变阻器的滑片P 向左滑动时，下列判断正确的是（）A. 电压表V示数变小B. 电压表V2示数不变C. 灯泡L的亮度不变D. 电压表V i与电流表A示数比值变小12. （2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。

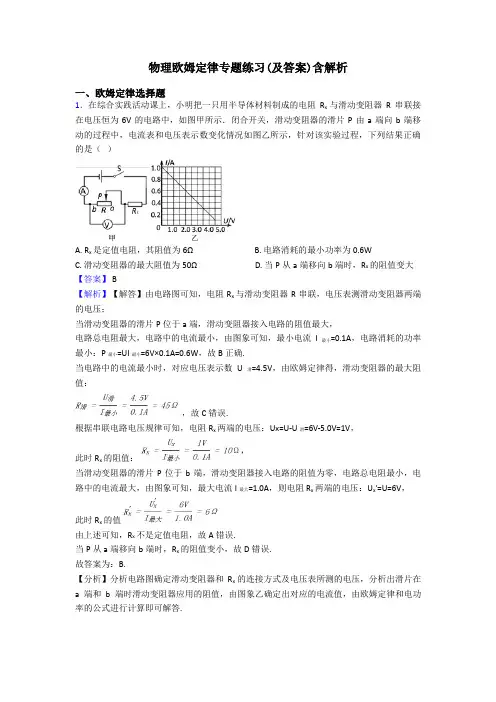

物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

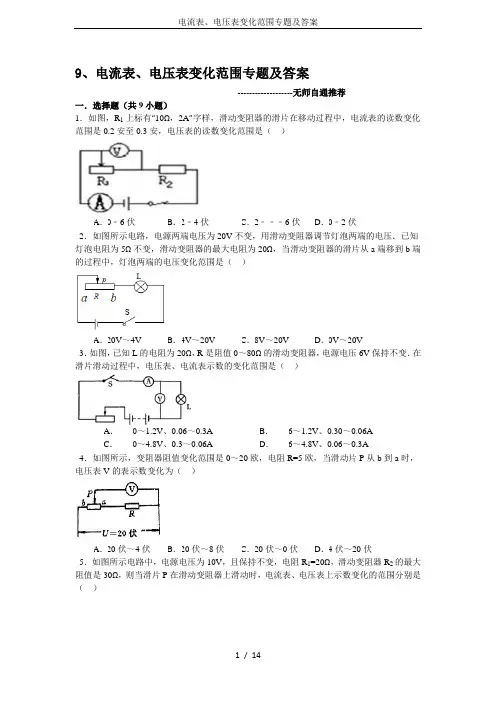

电流表、电压表变化范围专题及答案9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R 1上标有“10Ω，2A ”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（ ）A ． 0﹣6伏B ． 2﹣4伏C ． 2﹣﹣﹣6伏 D ．0﹣2伏 2．如图所示电路，电源两端电压为20V 不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a 端移到b 端的过程中，灯泡两端的电压变化范围是（ ）3．如图，已知L 的电阻为20Ω，R 是阻值0～80Ω的滑动变阻器，电源电压6V 保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（ ）A ．0～1.2V 、0.06～0.3AB ． 6～1.2V 、0.30～0.06A C ．0～4.8V 、0.3～0.06A D ． 6～4.8V 、0.06～0.3A 4．如图所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P 从b 到a 时，电压表V 的表示数变化为（ ）A ． 20伏～4伏B ． 20伏～8伏C ． 20伏～0伏D ． 4伏～20伏5．如图所示电路中，电源电压为10V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值是30Ω，则当滑片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）A ．0.2A ～0.5A ，6V ～0VB ． 0.2A～0.3A ，6V ～0V C ．0.2A ～0.5A ，4V ～10V D ． 0.2A ～0.5A ，4～6V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P 从a 端移到b 端的过程中，电压表示数的变化范围是（ ）A ． 25V ～5VB ． 5V ～25VC ． OV ～25V D ． 20V ～OV7．标有“2V 1W ”字样的小灯泡和标有“20Ω 1A ”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V ，电流表的量程为“0﹣0.6A ”，电压表的量程为“0﹣3V ”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A﹣0.5A 1V ﹣2V B．0.25A﹣0.6A 1V﹣2VC．0.3A﹣0.5A1V﹣1.5VD．0.25A﹣0.5A1.5V﹣2V8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）A．从0到B．从U到C．从0到D．从U到9．如图所示电路中，电源电压为6V，且保持不变，R1为10Ω，滑动变阻器R2的最大阻值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A ． 0.6A ～0AB ． 0.6A ～0.1AC ． 保持0.1A 不变D ． 保持0.6A 不变二．填空题（共4小题） 10．如图所示，电阻R l 的阻值是100Ω，滑动变阻器R 2最大值为400Ω，电源电压为20V 保持不变．当滑动变阻器的滑片P 由a 向b 移动时，电压表的示数变化范围是 _________ ，电流表的示数变化范围是 _________ ．11．如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P 从中点向右端滑动时，电流表示数的变化范围为 _________ ．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值为20Ω，则当滑动片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合开关S ，当滑动变阻器的滑片P 滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P 在a 、b 之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R 1的电阻为50Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R 1的阻值为10欧，滑动变阻器R 2的最大阻值为50欧．当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R 两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a 所示的电路中，电源电压保持不变，闭合开关s 后，滑动变阻器的滑片P 由B 端移动到A 端时，测得电阻R 1两端的电压与通过电阻R 1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V 2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P 向右滑动时，R 1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R 1是滑动变阻器，R 2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P 从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为 _________ Ω．23．如图中，AB 间的电压为30V ，改变滑动变阻器触头的位置，可以改变CD 间的电压，则U CD 的变化范围是（ ）A ．0～10V B ． 0～20V C ． 10～20V D ． 20～30V24．如图所示，电源电动势为E ，内阻为r ，当滑动变阻器R 的滑动端向左滑动时，三个灯泡亮度的变化是（ ）A ．L 1变亮，L 2变暗，L 3变亮B ． L 1变暗，L 2变亮，L 3变暗C ．L 1和L 2都变亮，L 3变暗D ． L 1和L 2都变暗，L 3变亮25．如图所示的调压电路中，输入电压U AB =150V ，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A ，当输出端CD 接入负载电阻R L =50Ω时，U CD 的变化范围为（ ） A ． 0﹣150VB ． 50﹣150VC ． 75﹣150VD ． 100﹣150V求电流表、电压表的示数变化范围专题练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V0～8V．1示数的变化范围20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B 9、电流表、电压表的示数变化范围专题答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A ，而电压表被短路，电压为0， 当滑片在最左端时，电阻最大，则此时电流为0.2A ，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A ×10Ω=2V ． 故电压表的读数变化范围为：0﹣2V 故选D ．2、解：（1）当滑片P 位于a 端时，滑动变阻器R 的最大阻值与灯泡L 串联，此时灯泡两端的电压最小；电路中的电流I===0.8A ， 灯泡两端的最小电压U L 最小=IR L =0.8A ×5Ω=4V ；（2）当滑片P 位于b 端时，电路为灯泡L 的简单电路，灯泡两端的最大电压U L =U=20V ；所以灯泡两端的电压变化范围为4V ～20V ． 故选B ．3、解：当滑动变阻器接入电路的电阻为0时， 电压表的最大示数为电源的电压6V ，电路中的最大电流Imax ===0.3A ；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min ===0.06A ，电压表的最小示数U V =I min R=0.06A ×80Ω=4.8V ；即电流表的变化范围为0.30～0.06A ，电压表的变化范围为6～1.2V ． 故选B ．4、解：滑片在b 处时，电压表的示数为电源电压20V ，当滑片在a 处时，滑动变阻器的电阻与定值电阻R 的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V ；故选项B 、C 、D 错误，A 正确； 故选A ．5、解：当滑片滑到a 点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I 最大===0.5A ； 当滑片滑到b 点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小===0.2A ；此时电压表示数最大，U 最大=I 最小R 2=0.2A ×30Ω=6V ；因此电流表示数的范围为：0.2A ～0.5A ；电压表示数范围为6V ～0V ． 故选A ．6、解：当滑片位于a 端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A ；电压表测的是定值电阻两端的电压，示数为：U 1=IR=1A ×5Ω=5V ；当滑片位于b 端时，电压表测的是电源电压，示数为：U 2=U=25V ．所以电压表示数变化范围为5V ～25V ． 故选B ．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V ，即电压表最大不得超过2V ； 由功率公式P=UI 得：灯泡的额定电流I===0.5A ，故电路中电流最大不得超过0.5A ； 由功率公式可得： 灯泡的电阻R L ===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得： 最小电流I最小===0.25A ，此时灯泡两端的电压也为最小值， U L ′=I最小R=0.25A ×4Ω=1V ；所以电流表范围为0.25A ～0.5A ；电压表范围为1V ～2V ； 故选A ．8、解：当滑片在a 端时，电流中只有电阻R 1在工作， 所以电阻R 1两端的电压为U ；当滑片在b 端时，R 1和最大电阻的R 2的串联， 电路的总电阻：R=R 1+R 2=8R 1电路中电流：I=R 1两端的电压：U 1=IR 1=×R 1= 故选B ．9、解：当滑片滑到A 点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R 1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I 最大===0.6A ；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I 1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，==0.04A，此时电路中电流为I2=滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B 端时：R 总===24Ω，滑动变阻器的最大阻值：R2=R总﹣Rl=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U ﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5AU1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU 2=15V I===1.5AR´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；IA=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I==0.1A，min=电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数Imax===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V ；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R 1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R 2=R 总﹣R 1=30Ω﹣10Ω=20Ω． 答：滑动变阻器R 2的阻值变化范围为0～20Ω．19、解：（1）R 与滑动变阻器串联，电压表V 测R 两端的电压，电压表V 1测滑动变阻器两端的电压．当p 滑至a 端时，R p =0，电路中最大电流，I=1.5A ，R 两端的电压等于电源电压，∴U=12V（2）当p 滑至b 端时，变阻器电阻R 1最大，电路中电流最小：I 小=0.5A ，所以：R 1=16Ω（3）当p 滑至a 时，U 1=0V ，当p 滑至b 时，U 1´=I 1R 1=0.5A ×16Ω=8V所以，电压表V 1示数的变化范围为0～8V 答：（1）电源的电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 1示数的变化范围0～8V ．20、解：（1）在甲图中，当滑片P 移动到a 点时，Rap=0，小灯泡两端的电压为电源电压即12V ；当滑片P 移动到b 点时，R ab =48Ω，灯与滑动变阻器串联； 灯泡的电阻R L ===24Ω，电路中的电流I===A ，灯泡两端的最小电压U L =IR L =A ×24Ω=4V ；所以小灯泡两端电压变化范围为4V ～12V ． （2）在乙图中，当滑片P 移到a 点时，灯被短路，U 灯=0；当滑片P 移到b 点时，灯与R ab 并联U 灯=U=12V ；则小灯泡两端电压变化范围为0～12V ． （3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小． 答：（1）甲图中小灯泡两端电压的变化范围为4V ～12V ；（2）乙图中小灯泡两端电压的变化范围为0～12V ；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P 在A 端时电源电压加在R 1上，所以：U 电源=12V ；（2）当P 在A 端时：R 1==8Ω； 当P 在B 端时：R 总==24Ω，滑动变阻器的最大阻值为：R 2=R 总﹣R l =24Ω﹣8Ω=16Ω；（3）当P 在A 端时：V 2的示数为OV ，当P 在B 端时：U 2=U 电源﹣U R1=12V ﹣4V=8V ；所以电压表V 2示数的变化范围为：0V ～8V ；（4）∵R 1与R 2串联，P 1=I 2R 1=（）2R 1=，又∵U 电源、R 1保持不变；∴P 1随R 2的增大而减小． ∴当滑片P 向右滑动时，R 2的阻值变大， ∴P 1变小．答：（1）电源电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 2示数的变化范围为0～8V ；22、解：（1）实物图电流路径为正极→滑动变阻器R 1→电流表→R 2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R 2两端的电压，电路如下图；（2）当滑动变阻器滑片P 在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V ，电流表示数为0.1A ． 根据串联电路电压的特点，滑动变阻器R 1两端的电压为U 1=U ﹣U 2=6V ﹣1V=5V ，电路中的电流I=0.1A ， 所以电阻R 1===50Ω． 故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，UCD 最大，最大值为U max ===20V ；当滑动变阻器触头置于变阻器的最下端时，U CD 最小，最小值为Umin，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。

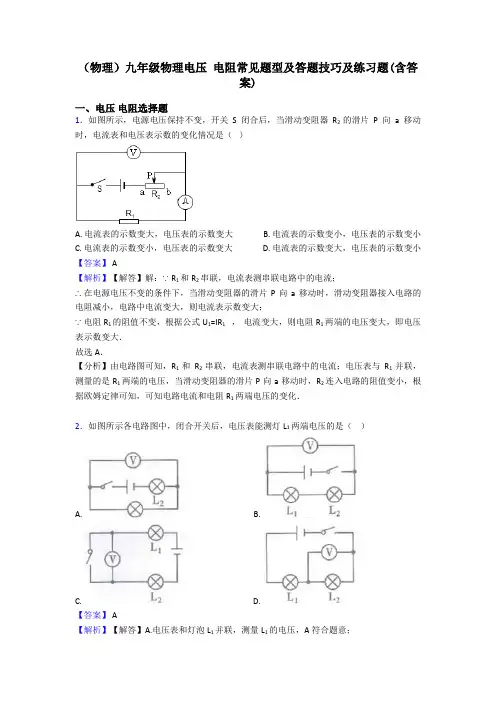

（物理）九年级物理电压电阻常见题型及答题技巧及练习题(含答案)一、电压电阻选择题1．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变小C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变大，电压表的示数变小【答案】 A【解析】【解答】解：∵R1和R2串联，电流表测串联电路中的电流；∴在电源电压不变的条件下，当滑动变阻器的滑片P向a移动时，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大；∵电阻R1的阻值不变，根据公式U1=IR1，电流变大，则电阻R1两端的电压变大，即电压表示数变大．故选A．【分析】由电路图可知，R1和R2串联，电流表测串联电路中的电流；电压表与R1并联，测量的是R1两端的电压，当滑动变阻器的滑片P向a移动时，R2连入电路的阻值变小，根据欧姆定律可知，可知电路电流和电阻R1两端电压的变化．2．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；B.电压表和电源并联，测量电源电压，B不符合题意；C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。

故答案为：A.【分析】电压表要和被测量的位置并联使用。

3．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．4．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．5．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．6．两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A. 减小了导体长度 B. 减小了导体横截面积 C. 增大了导体长度 D. 增大了导体横截面积【答案】C【解析】【解答】导体的电阻与导体的长度、横截面积和材料有关。

9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R1上标有“10Ω，2A”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（）2．如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（）A．20V～4V B．4V～20V C．8V～20V D．0V～20V3．如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）电压表V的表示数变化为（）5．如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P从a端移到b端的过程中，电压表示数的变化范围是（）中．已知电源电压为6V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）．从0到B．从U到C．从0到D．从U到1值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A．0.6A～0A B．0.6A～0.1A C．保持0.1A不变D．保持0.6A不变10．如图所示，电阻R l的阻值是100Ω，滑动变阻器R2最大值为400Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是_________，电流表的示数变化范围是_________．11．如图所示，电源电压为6V，R2=30Ω，R1为0～120Ω的变阻器，求S闭合后，P从中点向右端滑动时，电流表示数的变化范围为_________．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P在a、b之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R1的电阻为50Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2的最大阻值为50欧．当开关S闭合，滑动变阻器的滑片P 由b端移到a端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P向右滑动时，R1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为_________Ω．23．如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，则U CD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V24．如图所示，电源电动势为E，内阻为r，当滑动变阻器R的滑动端向左滑动时，三个灯泡亮度的变化是（）25．如图所示的调压电路中，输入电压U AB=150V，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A，当输出端CD接入负载电阻R L=50Ω时，U CD的变化范围为（）练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A，而电压表被短路，电压为0，当滑片在最左端时，电阻最大，则此时电流为0.2A，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A×10Ω=2V．故电压表的读数变化范围为：0﹣2V 故选D．2、解：（1）当滑片P位于a端时，滑动变阻器R的最大阻值与灯泡L串联，此时灯泡两端的电压最小；电路中的电流I===0.8A，灯泡两端的最小电压U L最小=IR L=0.8A×5Ω=4V；（2）当滑片P位于b端时，电路为灯泡L的简单电路，灯泡两端的最大电压U L=U=20V；所以灯泡两端的电压变化范围为4V～20V．故选B．3、解：当滑动变阻器接入电路的电阻为0时，电压表的最大示数为电源的电压6V，电路中的最大电流I max===0.3A；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min===0.06A，电压表的最小示数U V=I min R=0.06A×80Ω=4.8V；即电流表的变化范围为0.30～0.06A，电压表的变化范围为6～1.2V．故选B．4、解：滑片在b处时，电压表的示数为电源电压20V，当滑片在a处时，滑动变阻器的电阻与定值电阻R的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V；故选项B、C、D错误，A正确；故选A．5、解：当滑片滑到a点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I最大===0.5A；当滑片滑到b点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小== =0.2A；此时电压表示数最大，U最大=I最小R2=0.2A×30Ω=6V；因此电流表示数的范围为：0.2A～0.5A；电压表示数范围为6V～0V．故选A．6、解：当滑片位于a端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A；电压表测的是定值电阻两端的电压，示数为：U1=IR=1A×5Ω=5V；当滑片位于b端时，电压表测的是电源电压，示数为：U2=U=25V．所以电压表示数变化范围为5V～25V．故选B．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V，即电压表最大不得超过2V；由功率公式P=UI得：灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A；由功率公式可得：灯泡的电阻R L===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得：最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，U L′=I最小R=0.25A×4Ω=1V；所以电流表范围为0.25A～0.5A；电压表范围为1V～2V；故选A．8、解：当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压为U；当滑片在b端时，R1和最大电阻的R2的串联，电路的总电阻：R=R1+R2=8R1电路中电流：I=R1两端的电压：U1=IR1=×R1=故选B．9、解：当滑片滑到A点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I最大===0.6A；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，此时电路中电流为I2===0.04A，滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1 又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B端时：R总===24Ω，滑动变阻器的最大阻值：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5A U1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU2=15V I===1.5A R´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；I A=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I min===0.1A，电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数I max===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R2=R总﹣R1=30Ω﹣10Ω=20Ω．答：滑动变阻器R2的阻值变化范围为0～20Ω．19、解：（1）R与滑动变阻器串联，电压表V测R两端的电压，电压表V1测滑动变阻器两端的电压．当p滑至a端时，R p=0，电路中最大电流，I=1.5A，R两端的电压等于电源电压，∴U=12V（2）当p滑至b端时，变阻器电阻R1最大，电路中电流最小：I小=0.5A，所以：R1=16Ω（3）当p滑至a时，U1=0V，当p滑至b时，U1´=I1R1=0.5A×16Ω=8V所以，电压表V1示数的变化范围为0～8V答：（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、解：（1）在甲图中，当滑片P移动到a点时，Rap=0，小灯泡两端的电压为电源电压即12V；当滑片P移动到b点时，R ab=48Ω，灯与滑动变阻器串联；灯泡的电阻R L===24Ω，电路中的电流I===A，灯泡两端的最小电压U L=IR L=A×24Ω=4V；所以小灯泡两端电压变化范围为4V～12V．（2）在乙图中，当滑片P移到a点时，灯被短路，U灯=0；当滑片P移到b点时，灯与R ab并联U灯=U=12V；则小灯泡两端电压变化范围为0～12V．（3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小．答：（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P在A端时电源电压加在R1上，所以：U电源=12V；（2）当P在A端时：R1==8Ω；当P在B端时：R总==24Ω，滑动变阻器的最大阻值为：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（3）当P在A端时：V2的示数为OV，当P在B端时：U2=U电源﹣U R1=12V﹣4V=8V；所以电压表V2示数的变化范围为：0V～8V；（4）∵R1与R2串联，P1=I2R1=（）2R1=，又∵U电源、R1保持不变；∴P1随R2的增大而减小．∴当滑片P向右滑动时，R2的阻值变大，∴P1变小．答：（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、解：（1）实物图电流路径为正极→滑动变阻器R1→电流表→R2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R2两端的电压，电路如下图；（2）当滑动变阻器滑片P在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V，电流表示数为0.1A．根据串联电路电压的特点，滑动变阻器R1两端的电压为U1=U﹣U2=6V﹣1V=5V，电路中的电流I=0.1A，所以电阻R1===50Ω．故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，U CD最大，最大值为U max===20V；当滑动变阻器触头置于变阻器的最下端时，U CD最小，最小值为U min，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。

2022年下学期9年级物理期末复习计算专题百分百演练专题09 电学量最值及范围的计算1. （2022齐齐哈尔）如图所示电路，电源电压恒为6V ，小灯泡L 上标有“4.5V 0.3A ”字样（忽略温度对灯丝电阻的影响），电流表量程选择“0~0.6A ”，电压表量程选择“0~3V ”，滑动变阻器R 规格为“30Ω 1A ”。

闭合开关S ，为保证电路安全，在移动滑片P 的过程中，下列选项正确的是（ ）A. 小灯泡的最大电功率是1.35WB. 滑动变阻器连入电路的阻值变化范围是15Ω~30ΩC. 电压表的示数变化范围是2V~3VD. 该电路的最大总功率是1.2W【答案】BCD【解析】由图可知，灯泡L 与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路的电流。

A ．灯泡正常工作时的电功率为P 额=U 额I 额=4.5V ×0.3A=1.35W但此时灯泡两端的电压为4.5V ， 超过了电压表量程，所以灯泡两端的实际电压低于额定电压，因此灯泡的最大功率小于1.35W ，故A 错误；B ．灯泡的电阻为L L L 4.5V 150.3AU R I ===Ω电压表量程为3V ，所以灯泡两端的电压最大为3V ，所以电路的最大电流为L 3V =0.2A 15U I R ==Ω最大电路的最小总电阻为6V ==300.2AU R I =Ω总最大滑动变阻器的最小电阻为R 最小=R 总-R L =30Ω-15Ω=15Ω滑动变阻器的阻值越大，通过电路的电流越小，并且根据分压原理可知，电压表示数越小，所以滑动变阻器可以达到最大最值30Ω，所以滑动变阻器连入电路的阻值范围为15~30Ω，故B 正确；C ．当滑动变阻器连入电路的阻值最大为30Ω时，根据分压原理可知，电压表示数最小，电路总电阻为R 总′=30Ω+15Ω=45Ω电路电流为6V 2=A 4515UI R ==Ω'总此时电压表示数为2A 152V 15L U IR ==⨯Ω=而电压表的最大示数为3V ，所以电压表的示数变化范围为2V~3V ，故C 正确；D ．根据公式P =UI 可知，总电压一定，电流最大为0.2A ，所以电路的最大总功率为P 最大=UI 最大=6V×0.2A=1.2W故D 正确。

四、简单电路故障分析题型一：串联电路故障分析故障原因灯L电流表A的示数变化电压表V的示数变化R短路亮变大0R断路不亮接近为0 接近电源电压L短路不亮变大变为电源电压L断路不亮0 0例题1：已知下列各个电路中电源电压均为3V，分析下面的两类故障电路中各个电路的电压表的示数是=3V还是=0、电流表的示数I =0还是I≠0，将分析结果写在相应的括号里。

断路表现出的特征：表示该电阻断路、电流不能通过短路表现出的特征：表示该电阻短路、电流只通过与之并联的导线例题2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。

现象故障或错误原因1灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。

灯泡断路2灯不亮，电压表无读数，电流表有较大读数。

灯泡断路3灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮滑动变阻器断路4灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。

滑变接在下面两接口5灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。

滑变接在上面两接口6刚刚接好最后一根导线，灯泡就发光。

开关未断开7闭合开关，灯泡就强烈发光。

滑变未拨到最大阻值8移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。

电压表接在滑变两端9移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。

电源电压过低10移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化但灯泡亮度始终较大。

滑动变阻器阻值过小题型二：并联电路故障分析故障原因A1表的示数变化A2表的示数变化A表的示数变化V表的示数变化L1断路0 不变变小不变L2断路不变0 变小不变总结：1、串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2、串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

3、并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了）题型三：串联电路开路故障检测巩固训练：1、（2-4-1）（2011武汉四月）在如图所示的电路中，闭合开关后，小灯泡正常发光。

专题9 欧姆定律多状态电路计算综合问题➢命题角度1 滑动变阻器型【解法技巧】（1）根据滑动变阻器滑片位置的不同分别画出各状态下的等效直观电路图（不含电表及开关），明确电路的连接形式。

（2）在每个图上标出已知量、待求量，（3）利用欧姆定律结合串并联电路特点（或者方程思想）分别列等式求解注意：①两个不变：没有特别说明，通常电源电压不变，定值电阻（或灯丝的电阻不随温度改变）的阻值不变。

②对于因含电表较多导致电路连接方式不直观时，可采用“去表法”判断连接方式。

③若通过任一状态不能求出待求量，此时必须通过列二元一次方程求解，通常利用不变量（电源电压或定值电阻）、分压分流原理或串并联电路特点列含已知量和待求量的等式方程.1．如图所示，设电源电压保持不变，R0＝10Ω．当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为（）A．U＝3V，R＝5ΩB．U＝6V，R＝20ΩC．U＝6V，R＝10ΩD．U＝3V，R＝15Ω2．在如图所示的电路中，电源电压为18V不变，滑动变阻器R2上标有“30Ω2A”的字样，闭合开关S 后，当电流表（0～0.6A和0～3A）的示数为1A时，电压表（0～3V和0～15V）的示数为10V，求：（1）电阻R1的阻值；（2）移动滑片使电路达到的最小电流；（3）在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围。

➢命题角度2 开关通断型【解法技巧】（1）首先根据开关的通断分析有无断路和短路部分，若有都去掉：然后分别画出各状态下的直观等效电路图（不含电表及开关）；（2）在每个图上标出已知量、待求量；（3）利用欧姆定律结合串并联电路特点分别列等式求解。

注意：①两个不变：没有特别说明，通常电源电压不变，定值电阻（或灯丝的电阻）的阻值不变；②对于因含电表较多导致电路连接方式不直观时，可采用“去表法”判断连接方式。
